在焊接结构图样上面, 焊接方法能够依照国家标准 -85 的规定, 使用阿拉伯效字来进行表示, 并且标注在指引线的尾部。常用焊接方法代号显示于表 3 – 9 当中。要是属于组合焊接方法, 那么可以用“/”予以分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊打底, 接着使用手工电弧焊盖面, 如此便表示为 141/111。
示例用以在标注焊缝符号以及焊接方法代号时进行参照呈现其中所展示的内容, 见图3 – 21所示。此图针对的意味是V形坡口来对焊接焊缝进行实施, 且焊接针对背面部分展开封底焊的操作, 正面部分进行的焊接焊缝其表面呈现齐平状态, 具备一种焊接方法的运用, 该方法中打底焊采用的是手工钨极氮弧焊, 盖面焊以及那封底焊采用的是手工电弧焊。
焊接方式代号

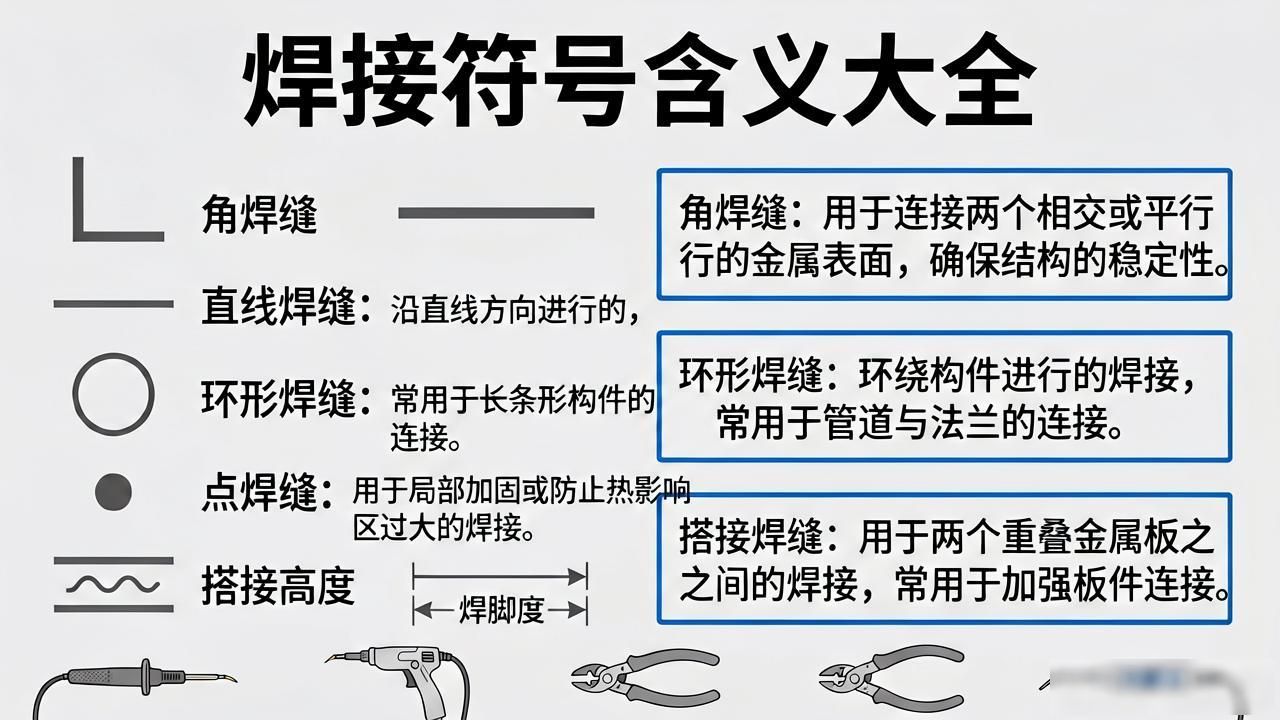

焊接符号表示方法
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科, 属于建筑行业范畴, 所以在钢结构焊接符号的标注里面常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

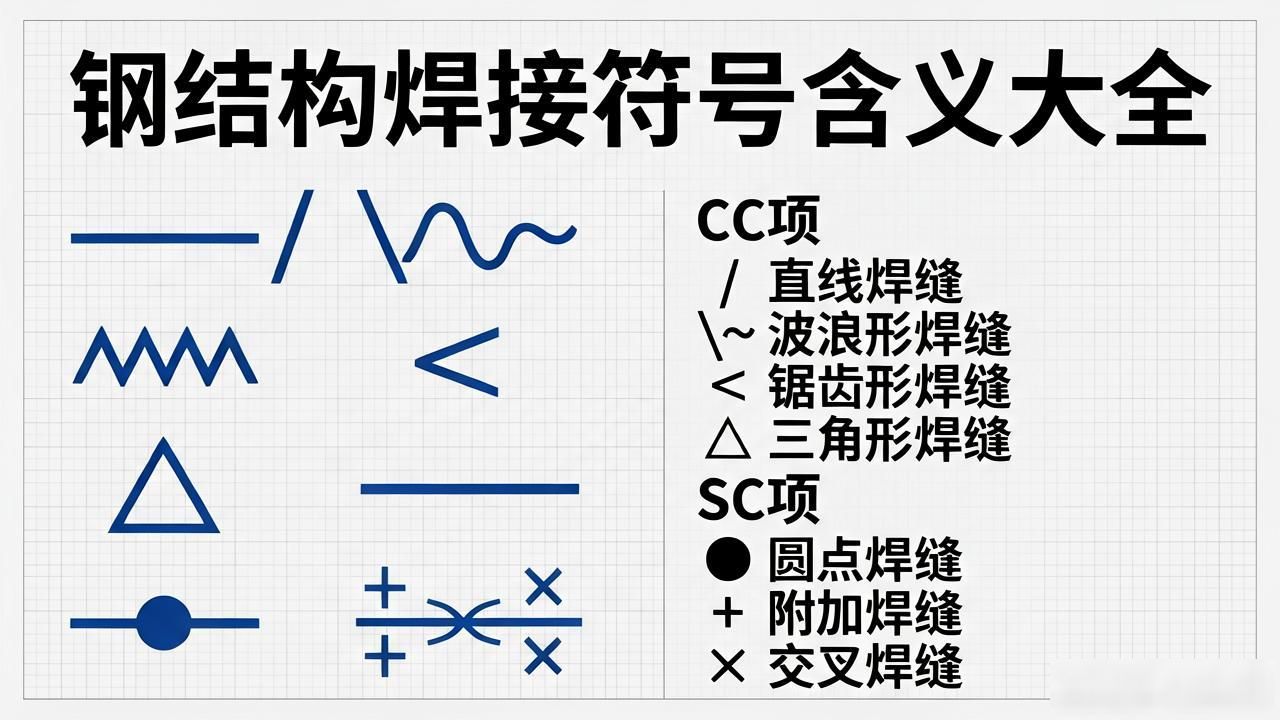

钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线共同组成的。其中的一条, 呈现为实线, 而另一条, 则呈现为虚线, 并且, 它们的线型, 均属于细线。
2、虚着上线或下侧置于实规, 可绘基准之虚线, 基准线通常平行图样标题栏, 仅于特殊条件转而垂直相应标题栏。
3、若焊缝处于接头的箭头边上, 那么基本符号标注于基准线的实线那一侧, 若焊缝处于接头的非箭头上边, 那么基本符号标注于基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、相对焊缝的位置, 箭头线一般没什么特殊要求, 不过是在标注单边形焊缝的时候, 箭头线要指向附带坡口一侧的工件。
6、是基本符号, 和补充符号, 它们与基准线相交, 或者相切, 存在与基准线重合的线段, 此线段要用粗实线来表示。
7、焊缝的基本符号, 是粗实线且非尾部符号的均如此, 辅助符号同样是粗实线, 补充符号去除尾部符号的也是粗实线, 尺寸数字原则上同样为粗实线情况, 尾部符号则是细实线, 尾部符号主要用于标注焊接工艺、方法等相关内容。
8、在同一个图形之上, 当焊缝的形式, 以及断面尺寸, 还有辅助要求统统都相同时, 能够只挑选一处来标注焊缝的符号以及尺寸。并且要加注“相同焊缝的符号”, 相同焊缝的符号是3/4圆弧, 画在引出线的转折之处。
于同一图形之上, 存在数种相同焊缝的情况下, 能够把焊缝进行分类编上号码, 将其标注于尾部符号以内, 分类编号采用A、B、C等等的形式, 在同一类焊缝当中可以挑选一处标注标记。

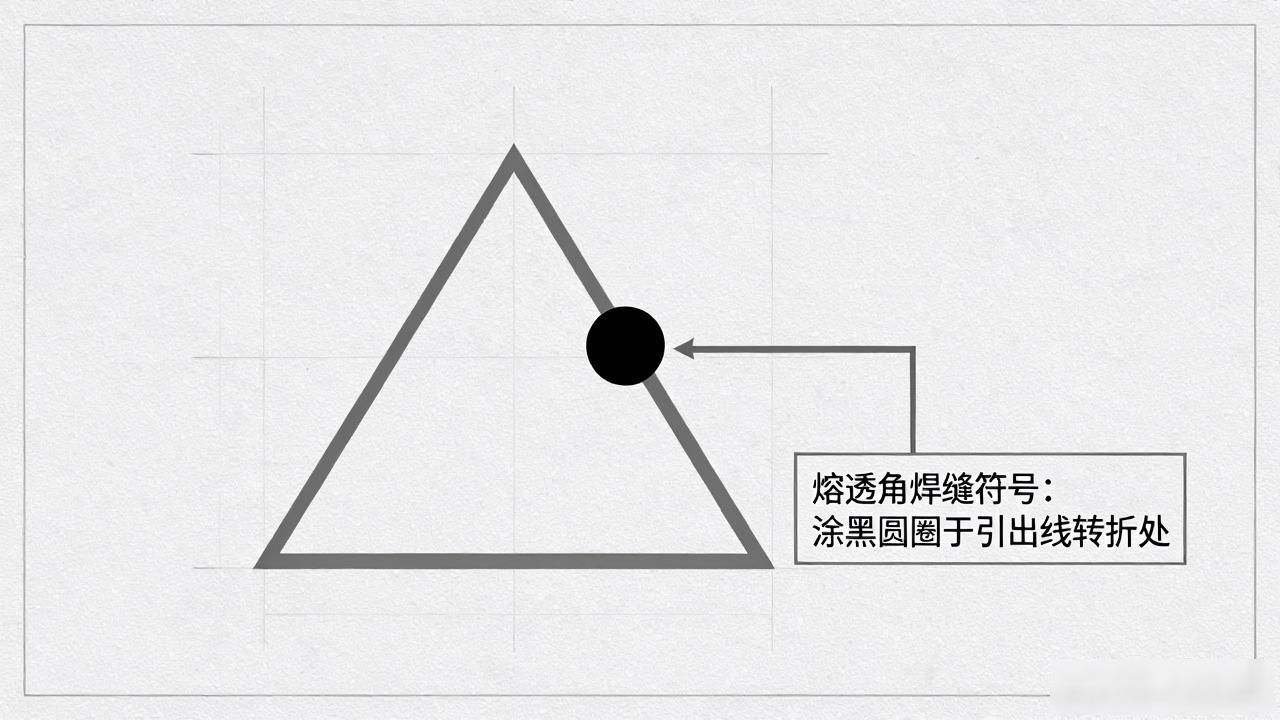

9、有这样一种情况, 熔透角焊缝的符号, 它是要按照图1-38的方式来进行标注的。另外, 熔透角焊缝的符号呈现为涂黑的圆圈, 并且这个涂黑的圆圈是画在引出线的转折处的。
10、使用那种形状当中较长的, 角焊缝, 打个比方来说, 像是焊接实腹钢梁的翼缘焊缝, 这种情况下, 可以不采用引出线来标注, 而是选择直接, 在角焊缝的旁边, 标注焊缝尺寸的值K。
11、当在连接长度范围之内, 仅仅只是部分的区段存在焊缝的时候, 按照图1-40进行标注。其中, K是角焊缝焊脚的尺寸。
12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注之际, 于焊缝那边添加中实线用来表明可见焊缝, 或者添加栅线用来表明不可见焊缝。
13、焊接在一起的两个焊件, 要是属于单面焊且带有双边不对称坡口焊缝这种情形, 那么引出线的箭头会指向具有较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周围, 它是用圆圈来表示的, 此圆圈画在引出线的转折之处, 并且还要标注其焊角尺寸 K。
15、有三个或者超过三个的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当分别去标注。
16、在施工现场那儿进行焊接操作的焊件, 其上面的焊缝是需要标注“现场焊缝”这个符号的。现场焊缝符号呢, 是那种涂黑的三角形旗号, 它要绘制在引出线的转折之处。
17、在相互焊接的两个焊件里, 存在这样一种情况, 当只有一个焊件带着坡口时, 好比是单面V形这种情况, 此时引出线箭头所指向的便是那个带有坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
