焊接图纸符号标注图解示例

针对焊缝形状、几何尺寸以及焊接方法, 能在图纸上以一种简单且明了方式进行说明的, 是一种工程语言为焊接符号。下面小编要为大家介绍焊接图纸符号标注图解示例 , 咱们一起来看看吧。

一、焊接图纸符号标注图解示例

焊接符号标注实例及方法

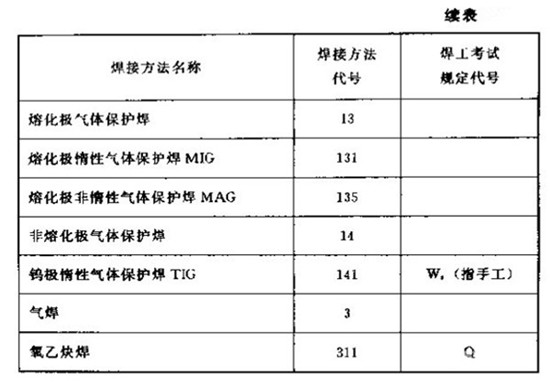

要是在焊接结构图式样的地方, 焊接方法能够依照国标 – 85的规定借助阿拉伯数字去表示, 标注于指引线的末尾处。常会用到的焊接方法代号如表3 – 9所呈现那般。要是属于组合焊接方法, 能够用“/”来进行分隔一下, 左边代表正面（或盖面）的焊接方法, 右边用来表示背面（或打底）焊接方法。比如说V形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那就表示成141/111。

标注示例中, 焊缝符号以及焊接方法代号所呈现的情况, 可见于图3-21。此图展现的是, V形坡口之间的对接焊缝呈现的状况, 其背面存在封底焊的情况, 正面焊缝表面呈现齐平的态势, 焊接方法方面, 打底焊运用的是手工钨极氮弧焊，盖面焊以及封底焊运用的是手工电弧焊。

二、焊接符号表示方法

1 钢结构焊接符号含义大全

绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》, 钢结构通常隶属建筑学科, 归属于建筑行业, 所以在钢结构焊接符号的标注这个行为当中, 常常会伴随着诸如建筑符号、型钢符号、螺栓符号以及铆钉符号等情况出现。

2 钢结构焊缝符号表示的方法及有关规定：

（1）组成焊缝引出线的, 是箭头以及两条基准线。这两条基准线里, 一条是实线, 另一条是虚线, 它们的线型都是细线。

（2）基准线的虚线, 有的时候能够画在基准线实线的上侧, 而有的时候也能够画在其下侧, 那个基准线, 通常情况下应该要与图样的标题栏保持平行, 只有在特殊的条件之下才会与标题栏呈现垂直状态。

（3）要是焊缝处于接头的箭头那个方向一侧, 那么基本符号会标注在基准线的实线那一侧, 要是焊缝处在接头的并非箭头所指的那一侧, 那么基本符号便标注在基准线的虚线那一侧。

（4）当为双面对称焊缝时。基准线可不加虚线。

（5）箭头线与焊缝相对的位置, 大多情况下并无特别的要求, 然而, 当对单边形焊缝进行标注之时，箭头线必须指向带有坡口那一侧的工件。

（6）线段, 与基准线相会合, 基本符号、补充符号与之交叉或者相切, 是用粗实线去进行表示的, 它和基准线是相重合的。

（7）对于焊缝而言, 其基本符号、辅助符号以及补充符号（除尾部符号外）均呈现为粗实线, 尺寸数字在原则上同样是粗实线, 而尾部符号则是细实线, 尾部符号主要用于标注焊接工艺、方法等方面的内容。

（8）于同一图形之上, 在焊缝形式相同之时, 且断面尺寸相同之际, 同时辅助要求也相同的状况下, 能够仅仅挑选一处去标注焊缝的符号以及尺寸。并且要加注“相同焊缝的符号”, 此相同焊缝符号呈现为3/4圆弧状, 绘制于引出线的转折之处。

于同一个图形之上, 存在数种一样的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号之内, 分类编号运用A、B、C等, 在同一类焊缝当中可挑选一处标注代码。

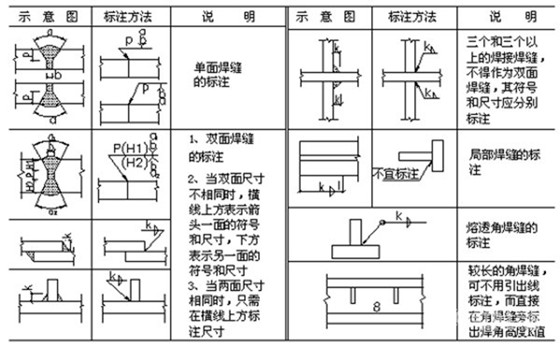

（9）需按图1-38那种方式标注熔透角焊缝的符号, 熔透角焊缝的符号作圆且涂成黑色, 此圆画在引出线转折的地方。

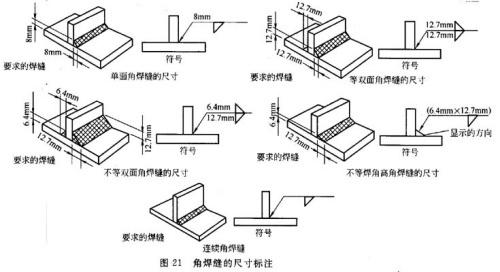

（10）若采用形状之中较长的那种角焊缝，像是焊接实腹钢梁的翼缘处的焊缝, 那么可不运用引出线进行标注, 而是径直在角焊缝的旁边标注焊缝尺寸的值K。

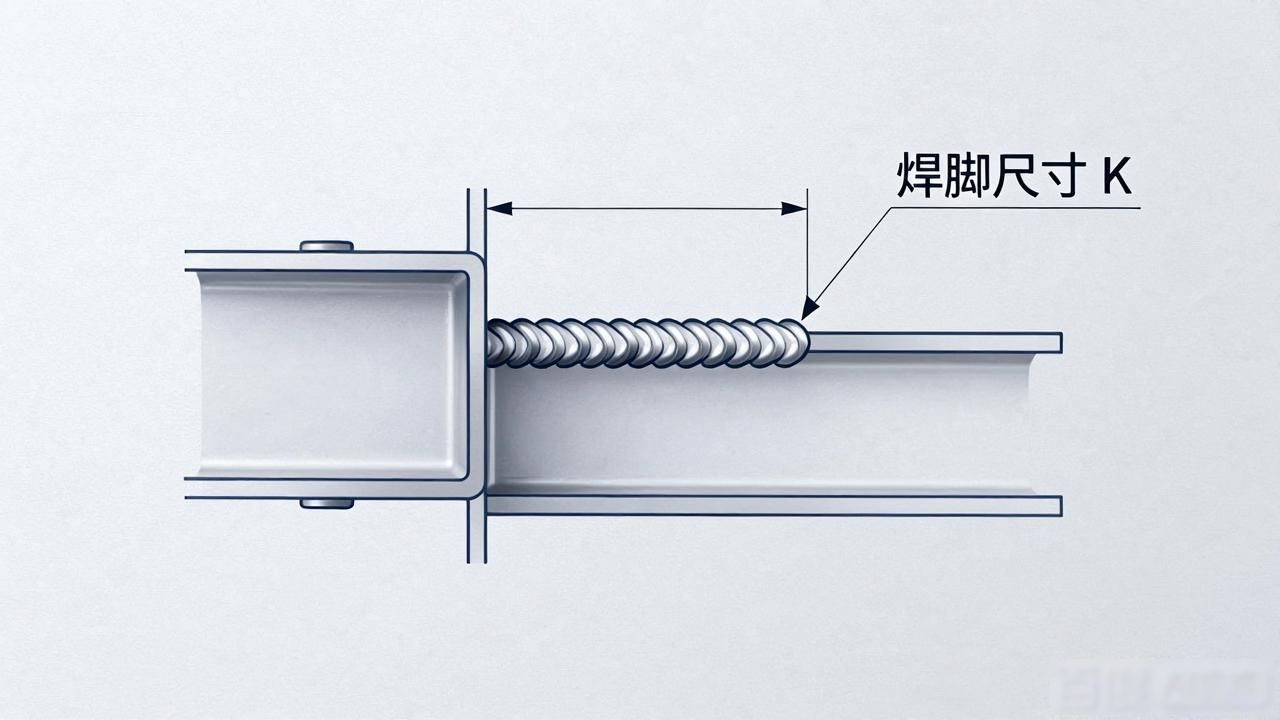

（11）仅在连接长度范畴之内, 只是局部的区段存在焊缝的情况下, 依照图1-40来施行标注, K是角焊缝的焊脚尺寸。

（12）当焊缝分布呈现非规则状态时, 于标注焊缝符号之际, 在焊缝所在位置添加中实线用以表明可见焊缝, 或者添加栅线以此表示不可见焊缝。

（13）针对相互发生焊接的二者焊件, 在处于单面焊且带有双边呈现的不对称坡口焊缝这种状况下, 引出线箭头指引的方向是朝着较大坡口的那个焊件。

（14）对工作件周围进行环绕的围焊缝符号, 是用圆圈来表示的。这个圈画在引出线的转折之处, 并且还要标注出其焊角尺寸K。

（15）焊件为三个或者三个以上相互进行焊接时, 其焊缝不可作为双面焊缝来标注, 焊缝符号以及尺寸应当分别进行标注。

（16）在施工现场那儿干活时进行焊接操作的焊件, 其上面所形成的焊缝是需要标注那种被称作“现场焊缝”的符号的。这个现场焊缝符号表现为呈现出涂黑状态的三角形旗号样式, 它是绘制在引出线出现转折的地方的。

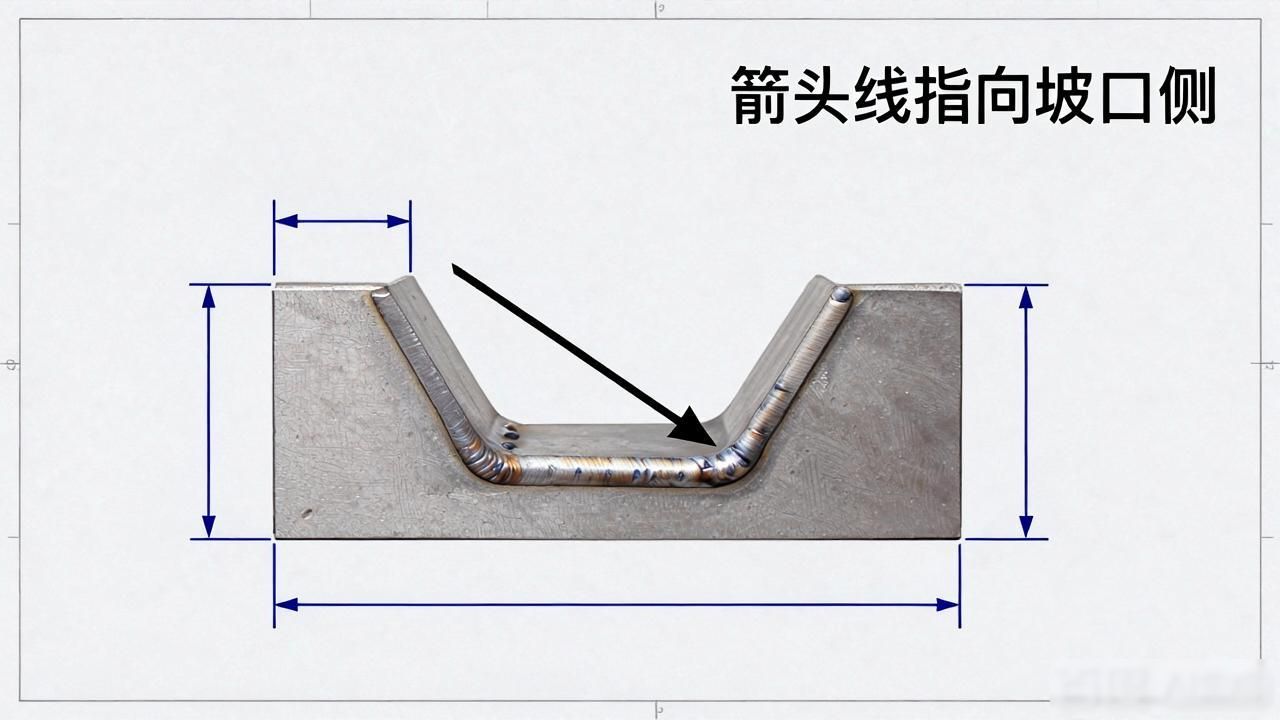

（17）相互进行焊接的两个焊件当中, 当仅有单一的一个焊件带有坡口之时（像是单面V形这种情况）, 引出线的箭头所指向的便是带有坡口的那个焊件。
