4.3 补充符号
补充符号乃是为补充说明焊缝的某些特征才予以采用的符号, 补充符号呈现于表4之中。
焊接工艺方法符号见GB/T 5185。
5 符号在图样上的位置
5.1 基本要求
能完整表示焊缝的方法里有这些, 有基本符号, 有辅助符号, 有补充符号, 有指引线, 有尺寸符号, 还有数据。

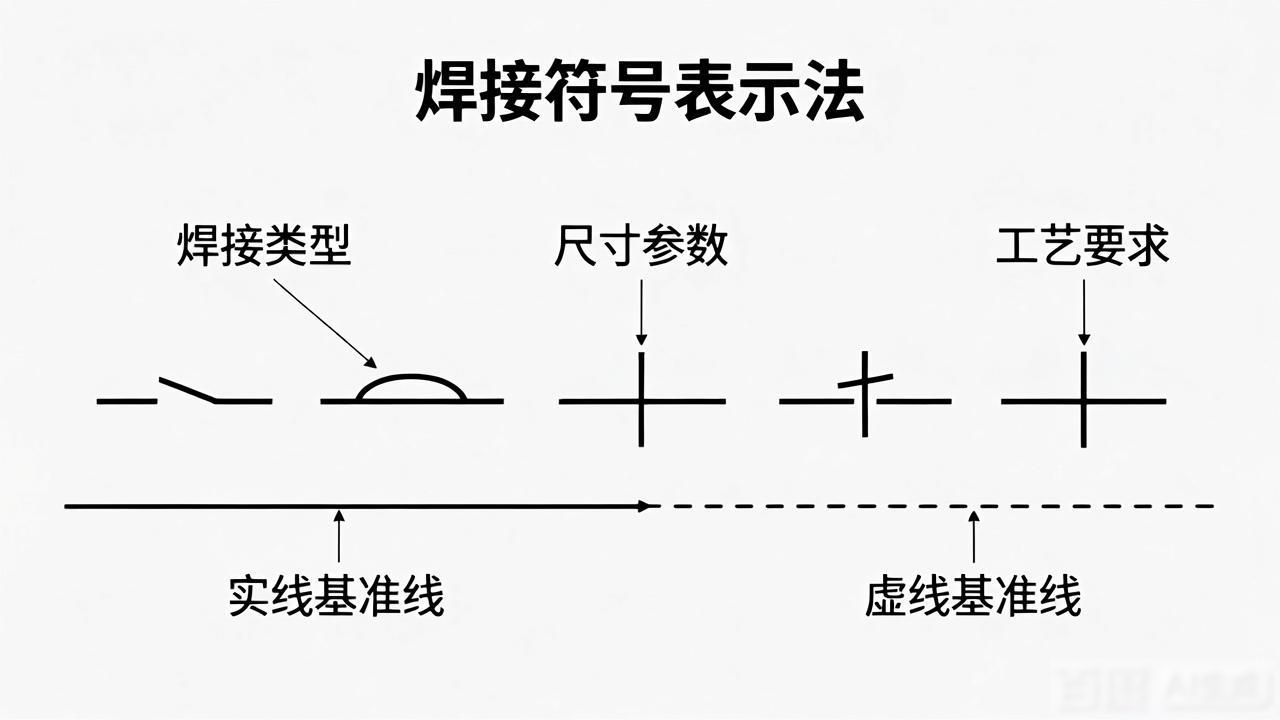

指引线涵盖, 箭头指引线也就是箭头线, 还有基准线, 基准线包含一条实线基准线以及一条虚线基准线, 如图1所示。

5.2 箭头线和接头的关系
表述箭头线和接头的关系的两个术语是:
a. 接头的箭头侧;
b. 接头的非箭头侧。

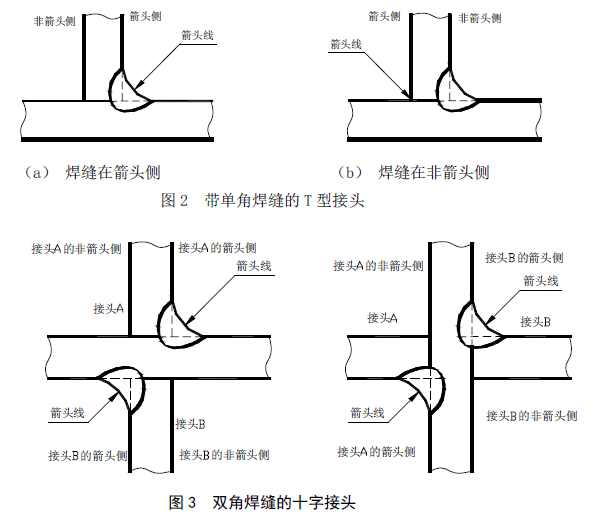

对两个术语的说明见图2、图3。

5.3 箭头的位置

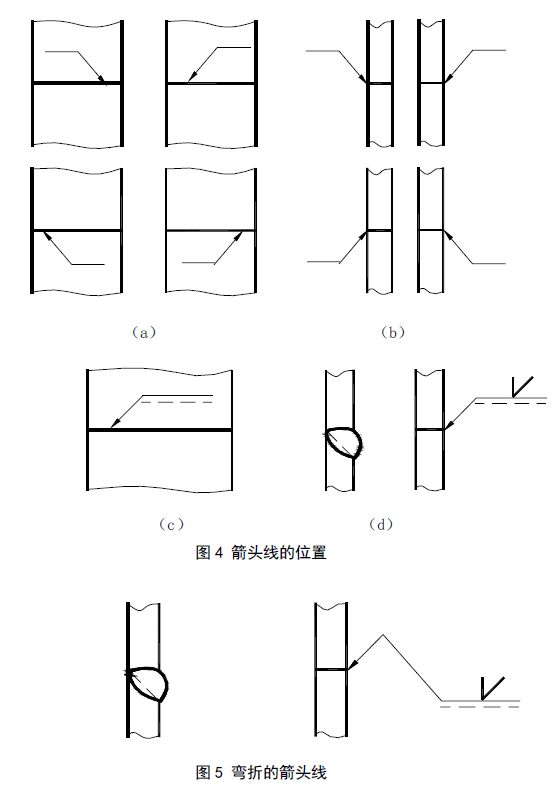

在一般情况下, 箭头线与焊缝相对的位置没有特别的要求, 可参考图4(a)、(b)。然而, 当对单边V形、带钝边单边V形、J形焊缝进行标注时, 箭头应当指向有坡口那一侧的工件, 可参照图4(c)、(d)。在必要的时候,允许将箭头线进行一次折弯, 可翻看并参考图5。

5.4 基准线的位置
基准线的虚线可以画在基准线实线的上方或下方。
基准线应和图样的底边相平行。

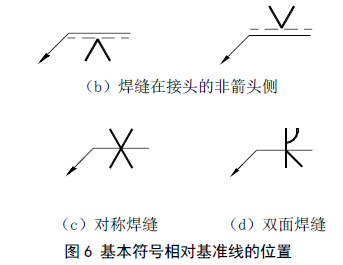

5.5 基准符号相对基准线的位置

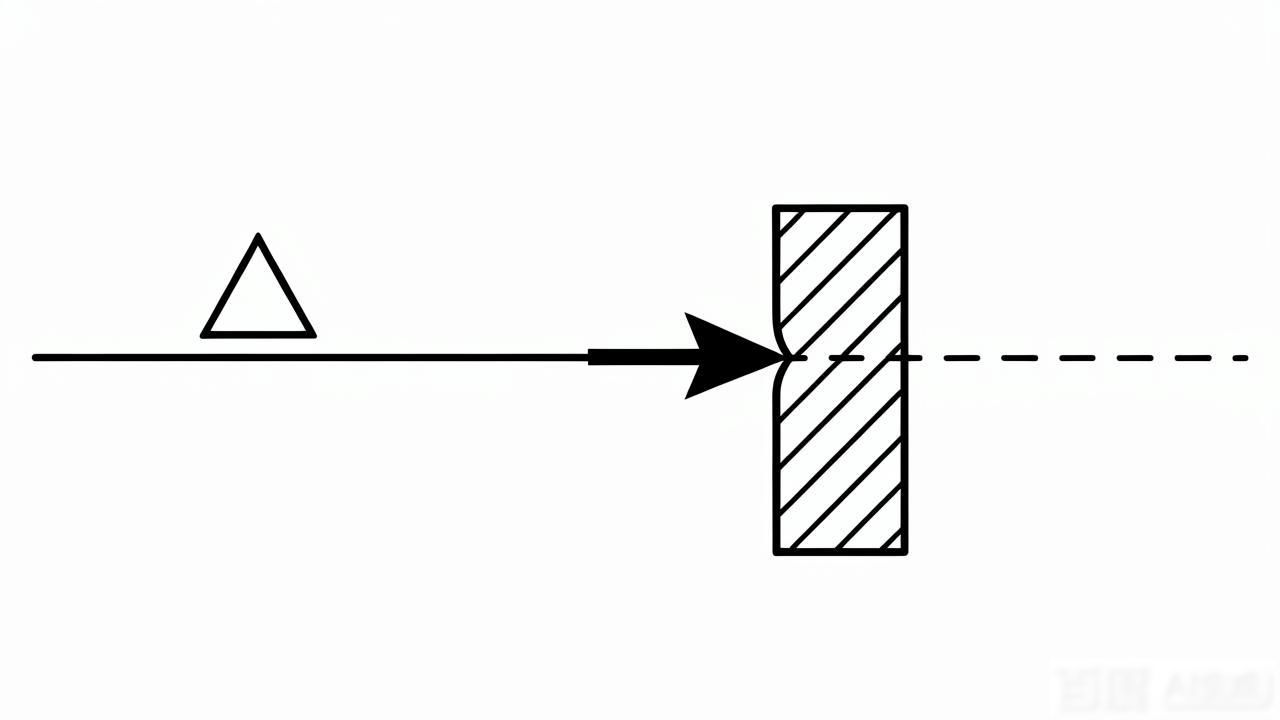

a. 要是焊缝处于接头的箭头那一侧, 那么就要把基本符号标记在基准线的实线一边, 如图6(a)所示。
b. 要是焊缝处于接头的非箭头一面, 那么就把基本符号标记在基准线的虚线那边, 如图6(b)所示。
c. 对对称焊缝以及双面焊缝进行标注的时候, 是可以不添加虚线的, 能够看到图6(c)、(d)。
