焊缝符号属于工程语言的其中一种, 它被用来于图样之上标注焊缝形式, 标注焊缝尺寸以及标注焊接方法等, 焊缝符号是开展焊接施工的主要依据, 从事焊接工作的人员, 需要熟悉常用焊缝符号的标注方式以及其含义。
焊缝符号通常是由基本符号与指引线组合而成, 在有必要的情形下, 还能够添加辅助符号、补充符号以及焊缝尺寸符号, 当然咯, 表示焊缝的时候, 也能够运用机械制图的方式来进行详尽表示。
见下图的是焊缝标注示例, 图中所示的焊缝符号里, 有基本符号, 即图中数字8后面的那个符号, 还有补充符号, 也就是图中的那面黑旗, 另外还有指引线以及焊缝尺寸符号。

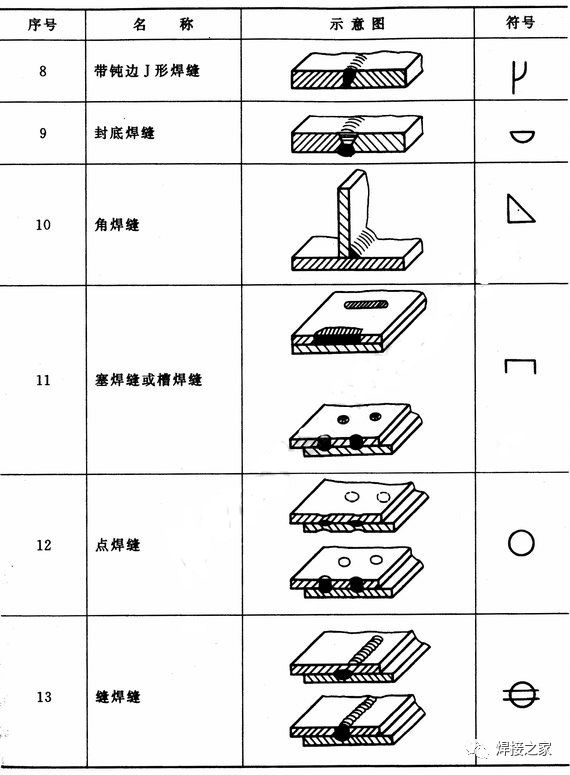

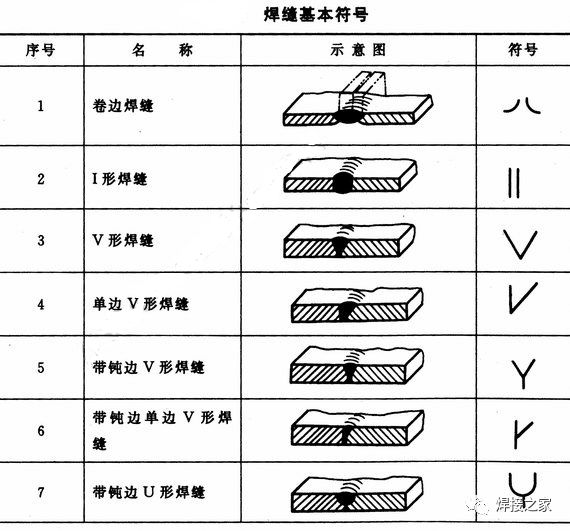

基本符号乃是用来表示焊缝截面形状的符号！诸如I形焊缝, V形焊缝, 带钝边V形焊缝, 角焊缝, 封底焊缝等等, 具体的符号请看下面的表格！在这个例子当中所表示的焊缝是一种角焊缝！
表示焊缝表面形状特征的符号是辅助符号。辅助符号一共存在三种, 它们分别用来表示焊缝表面平齐, 表明焊缝表面凹陷, 显示焊缝表面凸起。通常状况之中, 对焊缝的表面形状并不需要确切地予以说明, 因此辅助符号常常不会被标注。

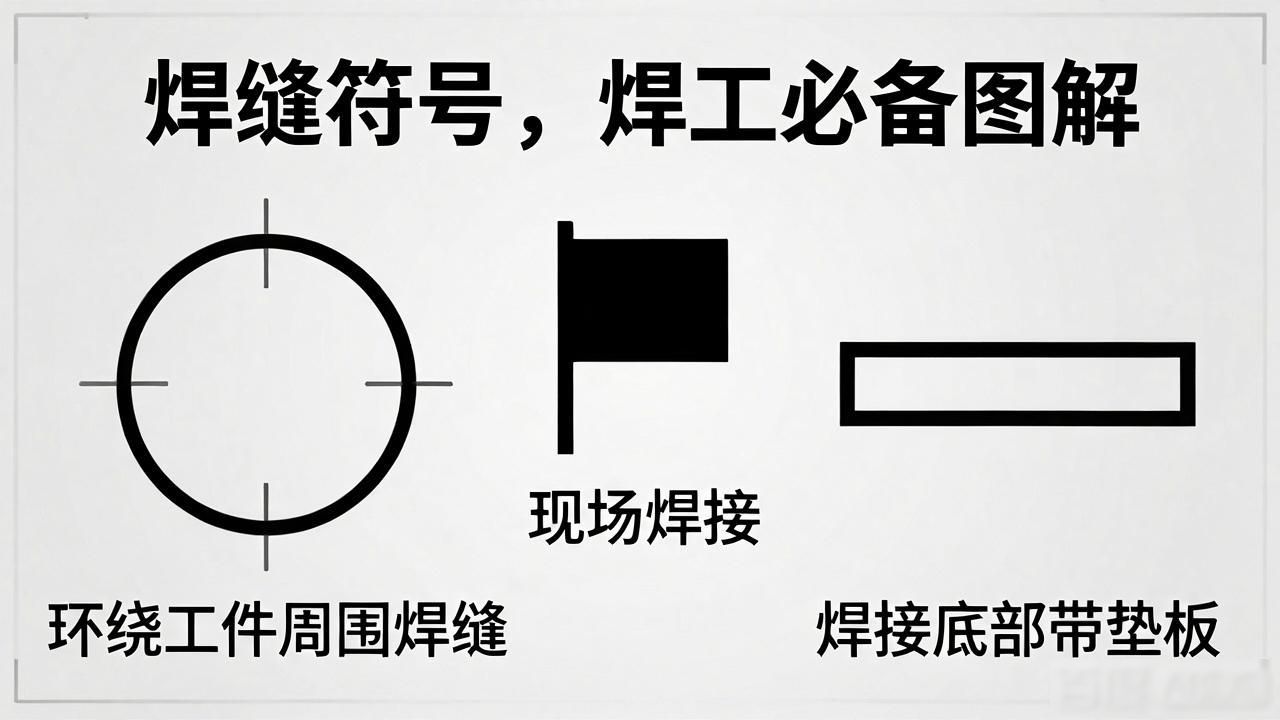

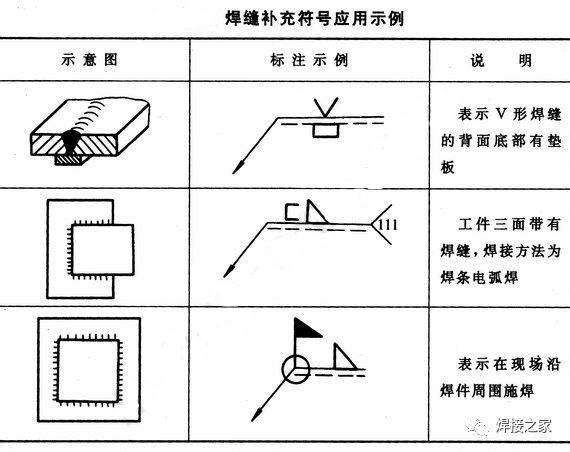

有时, 为对焊缝某些特征予以补充说明, 需用其它符号来表示, 比如, 要表明焊缝环绕工件周围, 就用一圆圈表示, 要表示焊接时焊缝底部带有垫板, 可用一矩形来表示等, 这些均属于补充符号, 本例中的黑旗称作现场符号, 它表示此处焊缝在现场或者工地上进行焊接, 补充符号应用示例见下表。
然而, 为能够完整地将焊缝表示出来, 除开上述那些符号之外, 还应当涵盖指引线, 要包含一些尺寸符号以及数据。

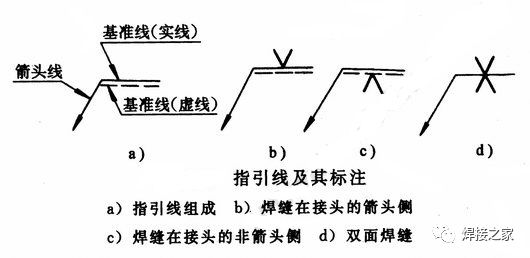

指引线一般是由带有箭头的那部分指引线以及两条基准线构成的, 两条基准线中, 一条是实线, 另一条是虚线了, 形状如上图 a所展示的。要是焊缝处于接头的箭头那一侧, 那么就要把基本符号标记在基准线的实线那一侧, 就像图 b呈现的那样；假若是焊缝在接头的非箭头那一侧, 就要把基本符号标记在基准线的虚线那一侧, 如图 c所示；在标注对称焊缝以及双面焊缝的时候, 是可以不添加虚线的, 如图 d所示。

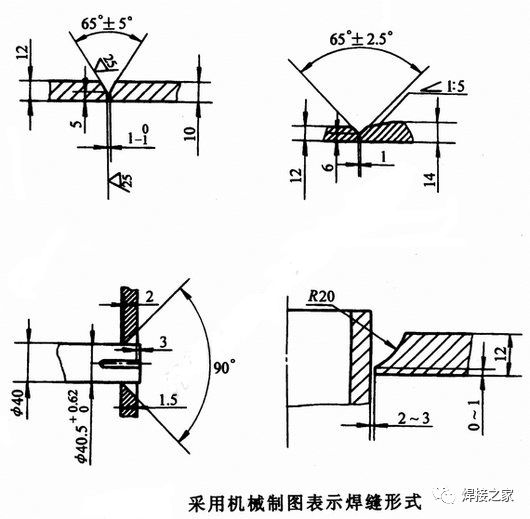

现有诸多焊缝尺寸, 于标注实际焊缝之际, 若尺寸因素较少, 便直接于焊缝符号之上进行标注。有时鉴于要更明晰地展现出焊缝的形式, 于是采用机械制图的方式予以表示。上图乃是采用机械制图方法来表示焊缝形式的若干例子。

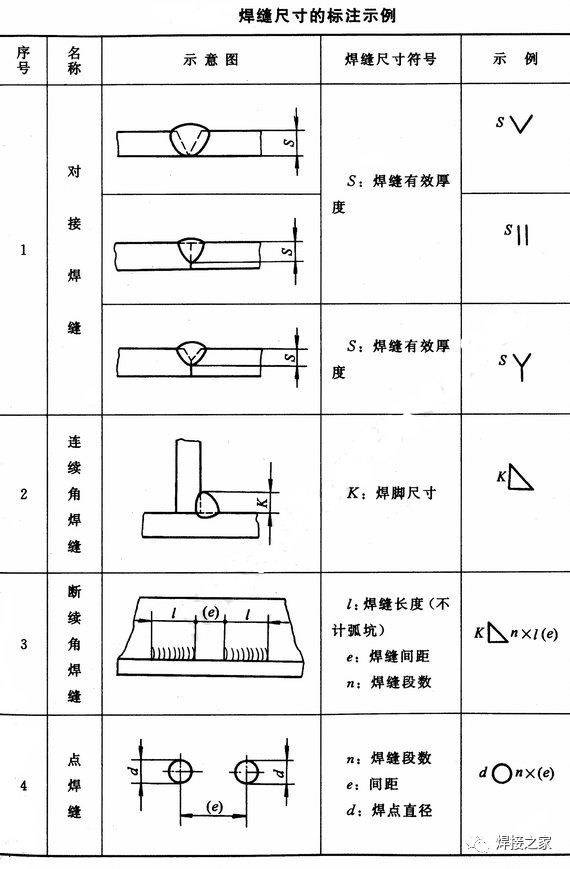

下表列出了一些常见焊缝尺寸的标注实例：
文章转载网络，文案QQ整理
