焊接图纸符号标注图解示例

将焊缝形状、几何尺寸以及焊接方法, 在图纸上以一种简单、明了的形式进行说明的, 是一种工程语言, 即焊接符号。下面, 小编要为大家介绍焊接图纸符号标注图解示例, 一起来看看吧。

一、焊接图纸符号标注图解示例

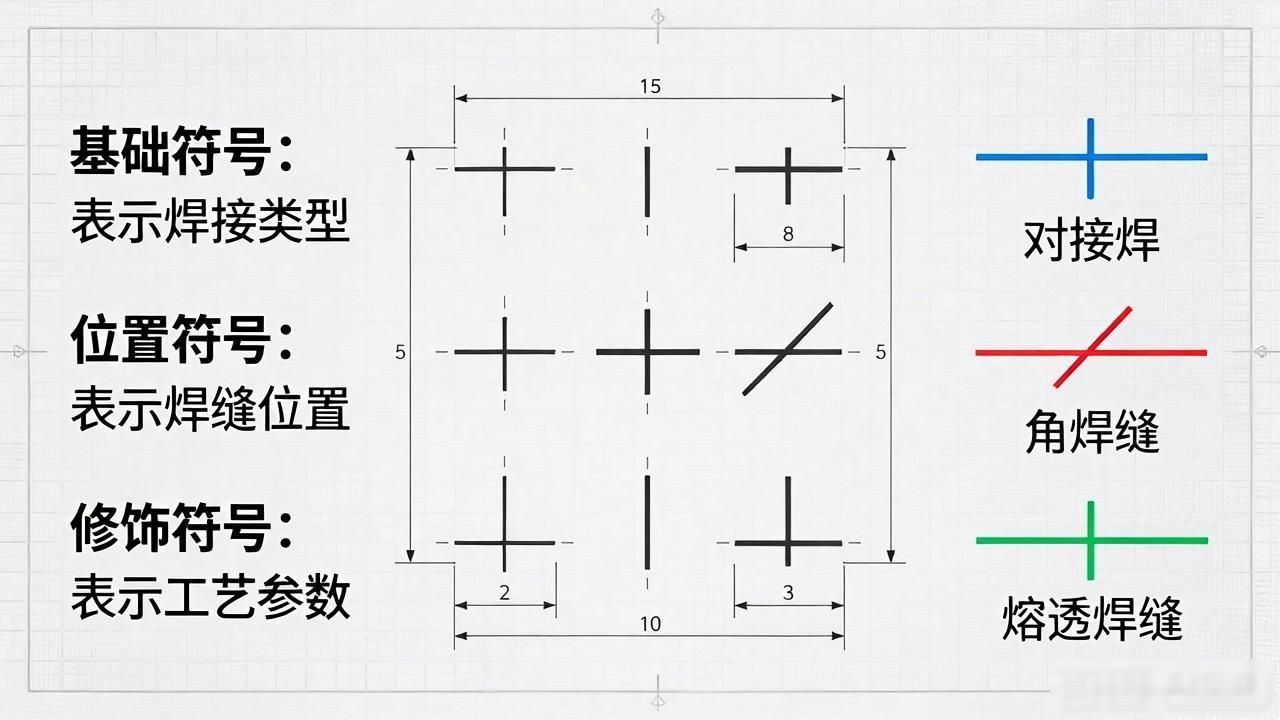

焊接符号标注实例及方法

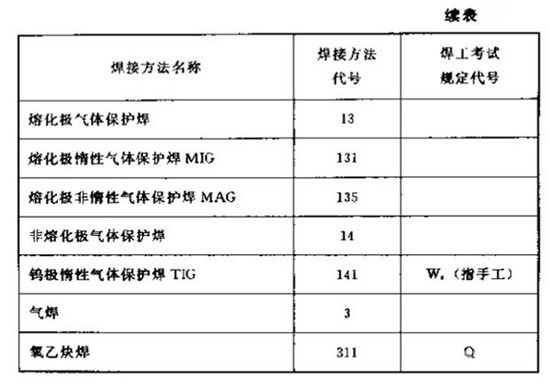

在绘制焊接结构图样时, 所要采用的焊接方法, 能够依据国家标准 -85 的相关规定, 借助阿拉伯数字予以表示, 并且将其标注于指引线的尾部。常用焊接方法的代号, 会呈现于表 3 – 9 当中。要是属于组合焊接方法, 那么可以运用“/”进行分隔, 位于左侧的代表正面(或盖面)所采用的焊接方法, 处于右侧的表示背面(或打底)的焊接方法。举例来说, 对于 V 形焊缝, 先是运用钨极氢弧焊进行打底操作, 随后采用手工电弧焊完成盖面工作, 此时便表示为 141/111。

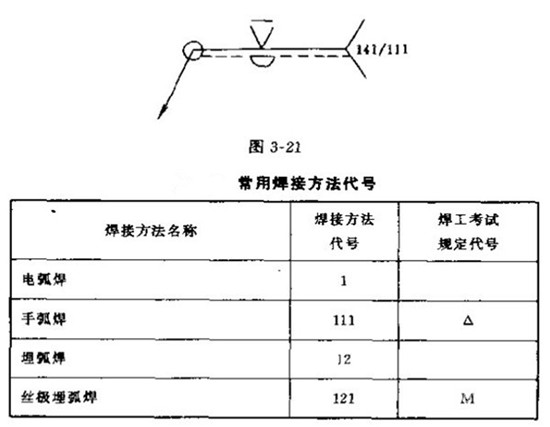

在图3-21里, 有着焊缝符号以及焊接方法代号表明示例, 这个图所呈现的是, V形坡口对接后的焊缝, 其背面进行封底焊, 正面焊缝表面保持齐平, 在焊接方法方面, 打底焊采用的是手工钨极氮弧焊, 盖面焊以及封底焊运用的是手工电弧焊。

二、焊接符号表示方法

1 钢结构焊接符号含义大全

钢结构焊接符号是依照GB324一1988《焊缝代号》来刻画, 来进行展示的。钢结构通常归属于建筑学科, 是建筑行业范畴。所以在钢结构焊接符号的标记当中常常会伴有, 有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

2 钢结构焊缝符号表示的方法及有关规定：

（1）引出线用于焊缝, 它由箭头以及两条基准线构成, 其中一条基准线是实线, 另一条基准线是虚线, 这两种线条的线型都是细线, 有标点。

（2）基准线的虚线, 能够画在基准线实线的上侧, 亦可以画在基准线实线的下侧, 基准线通常应当与图样的标题栏保持平行, 只是在特殊条件之时才会同标题栏垂直。

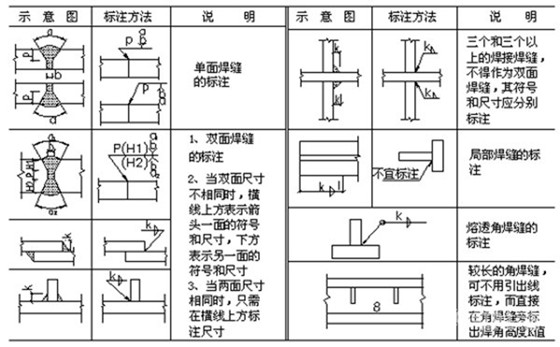

（3）若焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 则基本符号会标注在基准线的虚线那边。

（4）当为双面对称焊缝时。基准线可不加虚线。

（5）那种有着箭头形状的线, 相对焊缝所处的位置, 一般来讲没有特别的要求, 可是在对单边形焊缝进行标注的时候, 那个箭头形状的线，却必须要指向有着坡口的那一侧的工件, 这一点得明确。

（6）跟基准线相交或者相切的基本符号、补充符号, 那与基准线重合的线段, 是用粗实线来表示的。

（7）焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上同样属粗实线, 尾部符号为细实线, 其主要用于标注焊接工艺、方法等内容。

（8）在同一个图形之上, 条件为焊缝的形式、断面的尺寸以及辅助的要求全都相同的情形之下, 能够唯有一处去标记焊缝的符号以及尺寸, 并且还要注明“相同焊缝的符号”, 这种相同焊缝符号指的是3/4圆弧, 得绘制在引出线的转折那一处。

于同一图形之上, 有好几种相同的焊缝之时, 可以把焊缝展开分类编号, 置于尾部符号以内, 分类编号运用A、B、C等等, 在同一类焊缝里能够挑选一处进行代号标注。

（9）表示熔透角焊缝的符号, 要依照图1-38的那种方式进行标注, 熔透角焊缝的符号呢, 则是那种被涂黑的圆圈, 并且画在引出线的转折之处。

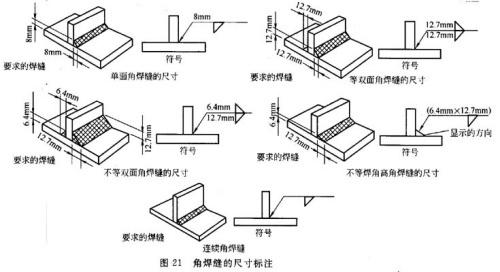

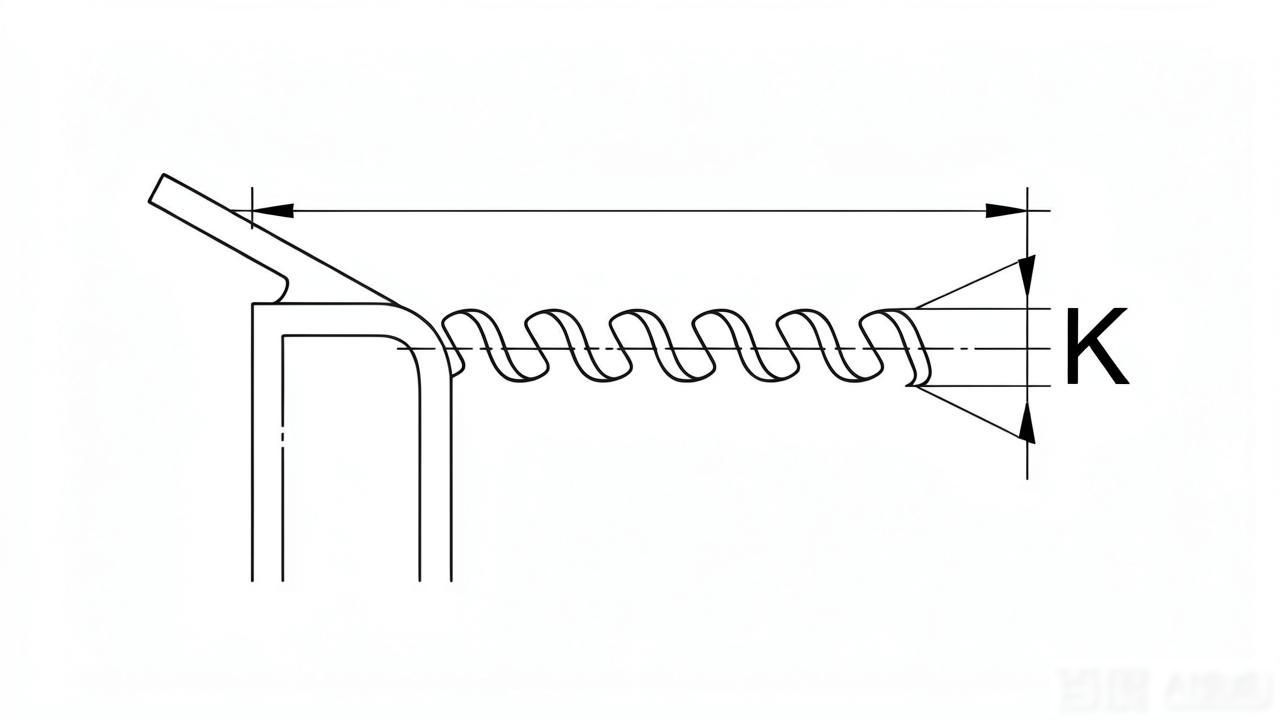

（10）形状之中, 比较长一些的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 是可以不使用引出线来进行标注的, 而是直接在角焊缝的旁边, 标注焊缝尺寸量 K。

（11）仅在连接长度范围之内, 只是局部的区段存在焊缝的情况下, 按照图1-40进行标注。其中, 角焊缝焊脚尺寸这里用K来表示。

（12）若焊缝分布呈现不规则的状况, 那么在对焊缝符号作出标注的这个时候, 于焊缝的地方添加中实线以此来表示能够看见的焊缝, 又或者添加栅线来表示不能够看见的焊缝。

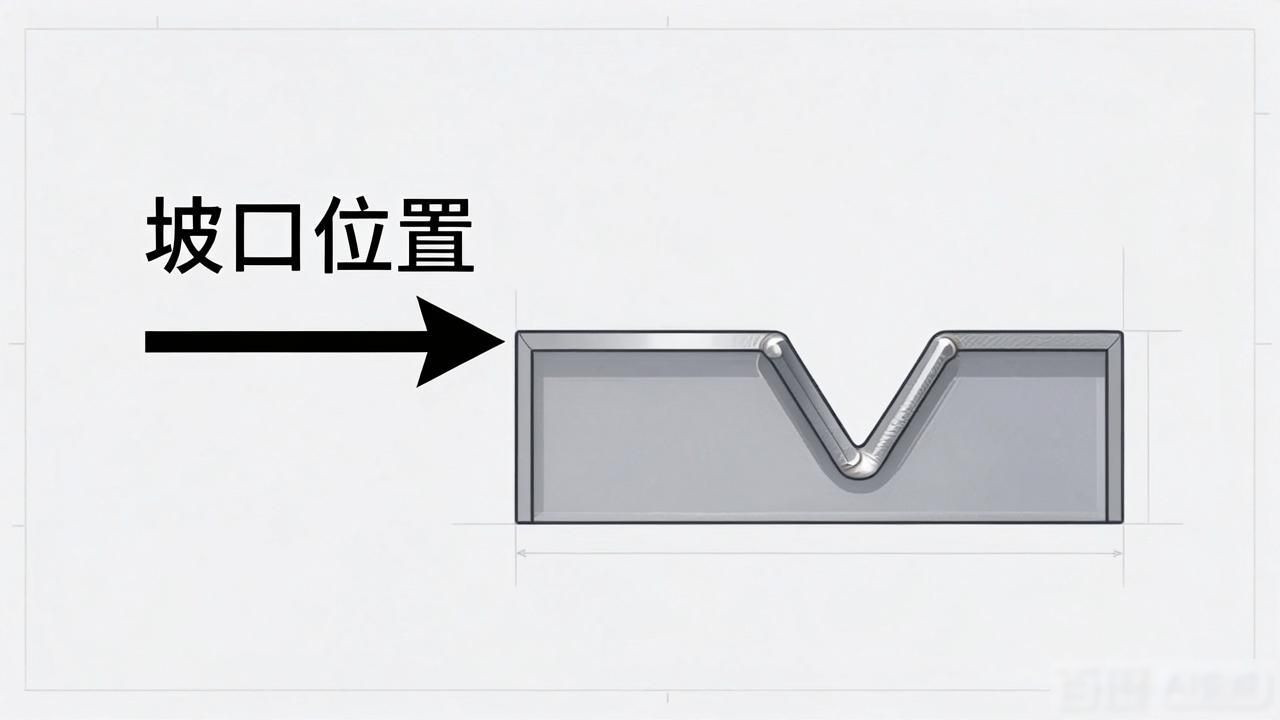

（13）在相互焊接的两个焊件之中, 要是呈现为单面焊的方式, 而且呈现的是带双边不对称坡口焊缝的情况, 那么引出线箭头所指向的就是有着较大坡口的那个焊件。

（14）围着工作件周边的围焊缝符号是以圆圈来表示的, 它被画于引出线的转折之处, 并且还标注了其焊角尺寸K。

（15）当存在三个或者三个以上的焊件彼此进行焊接时, 那般, 其焊缝是不可以当作 双面焊缝来进行标注的, 并且, 焊缝符号以及尺寸应当各自分别进行标注。

（16）焊件在施工现场进行焊接时, 其焊缝要标注“现场焊缝”符号。现场焊缝符号是涂黑的三角形旗号, 它绘在引出线的转折处。

（17）两个相互焊接的焊件, 其中只有一个焊件带有坡口, 像单面V形这种情况, 此时引出线箭头所指方向, 是那个带坡口的焊件。
