焊接符号用标准图示形式以及缩写代码, 标示出焊接接头或者钎焊接头完整信息, 像接头位置、怎样制备以及怎样检测等。焊接符号完整的代码体系, 在美国焊接学会也就是AWS最新版本的《焊接、钎焊与无损检验的标准符号》即ANSI/AWS A2.4规程里有详细说明。焊接符号涵盖诸多信息, 并且很是复杂, 在实际生产当中, 大部分焊接设计人员仅仅使用了其中极少一部分。
网上的一些信息, 被小编搜罗了, 工作中常见的焊接符号, 以及一些注意事项, 被小编就行整理了, 希望能对我们的焊接同仁, 有所帮助。
符号中的信息和单元
问：焊接符号能够提供什么信息？
答: 焊接符号可提供这样的信息, 接头方面的类型, 焊缝坡口相应形状, 焊缝的那种类型, 焊接所采用的方法, 规程或者程序, 焊缝所处位置, 质量提出的要求, 焊缝排列次序, 焊缝具体的尺寸, 最终的这种焊缝轮廓, 以及工艺相关要求呀。
问：焊接符号由哪些单元组成？
答: 一个焊接符号所涵盖的单元有, 参考线。箭头。基本焊接符号。尺寸以及其他数据。补充符号。完成符号。尾缀。规程。焊接方法或者其他。
参考线和箭头
问：参考线是什么？
答: 参考线是构成焊接符号的基础, 它由水平位置的划线组成。参考线须画在靠近要表示的焊接接头符号旁边。每一个焊接符号单元都得依据符号标准放置在参考线周围一个恰当位置处。水平参考线及焊接符号单元的位置如图所示。

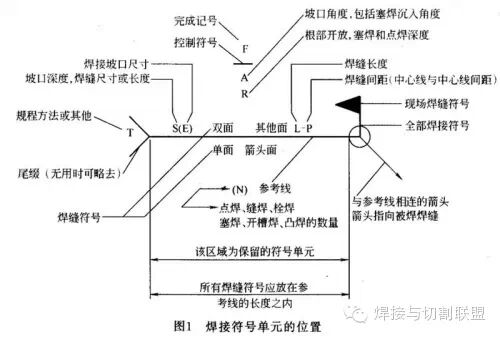

问：焊接符号中各单元的标准位置是如何安排的？
答: 有一条参考线, 它是图 1 所显示出来的, 可在该参考线的周边放置一些别的单元标记。各种定位焊缝的一些信息由典型焊接符号显示出来, 具体涵盖如下:
（1）尾缀T, 仅被运用在特殊的焊缝那儿, 比如说，焊接方法产生变化、焊条出现变更之类的情况, 能够在图纸之上具备详尽的参考说明。要是不存在参考意义或者没有需规范的必要, 尾缀是能够省略掉的。
（2）可供参照的线上的S, 记号S是取决于焊缝种类的, 像是存在坡口焊缝的熔深情况, 填角焊缝的具体尺寸, 塞焊或者开槽焊缝的尺寸大小, 点焊或者凸焊焊缝的剪切强度等等, 而这个记号通常是处在焊缝符号的左侧位置处。
（3）标注为记号E的部分, 在这里所代表的是一个开坡口焊缝的有效尺寸, 此尺寸又被称作焊缝尺寸或者焊脚高。有效尺寸的尺度被标在圆括号内, 无论箭头指向何方之处, 这个尺寸以及坡口始终都是位于参考线上焊缝符号的左边。
（4）R, 于此处而言, 代表的是形成所需形状的焊缝数相应空间, 针对对接接头来讲, 那是敞开状态的根部。要是属于塞焊或者开槽焊缝, R在这儿所表示的乃是填充深度。此记号处于焊缝符号的中间部位。
（5）将A用于指代当为对接接头时的坡口角度, 也就是这里所说的倾斜角, 且其还涵盖了塞焊焊缝的沉入角度。
（6）F与A之间存在的水平短线, 也就是那个“—”, 其意义在于表明完成后的, 焊件焊缝部分的外形形状。
（7）把“F”放置于此处, 其代表的是获取所需焊缝外形的方式, 焊缝外形能够借由下面所例举的诸般方式予以取得, 这些方式涵盖了打磨（以“G”指代）, 还有机械加工（用“M”表示）, 铲削（标记为“C”）, 锤击（称作“H”）, 滚轧（记为“R”）, 以及其他（用“U”来表示）。
（8）L, 于此处用以表示焊缝长度, 此长度的标识始终处于焊缝符号的右侧一边。不管箭头处于何种位置, 这样的位置始终不会改变, 不会有变动。
（9）P, 于此处所表达的乃是, 在焊接出现中断这种状态的时候, 焊缝的中心线, 与中心线之间的间距。
（10）在这里, （N）代表点焊所要求的数量, 代表缝焊所要求的数量, 代表栓焊所要求的数量, 代表塞焊所要求的数量, 代表开槽焊所要求的数量, 代表凸焊焊缝所要求的数量。
问：箭头一般放置在哪里？
答: 箭头线处在参考线的一端亦或是另一端, 于焊接接头的箭头线那一边存在着一个箭头, 此箭头能够朝向任意方向, 向上或者向下, 亦或是向前、向后。甚至一个焊接符号能够拥有多个箭头。
问：箭头符号告诉人们些什么信息？

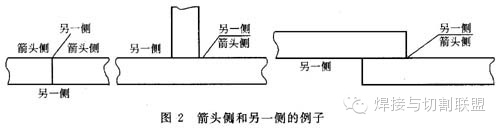

那就是, 和箭头有关联儿的符号, 是搁置在前述参考线各自接头特定一边的上头或者下头的。参考线的专门术语“箭头侧”, 所指的乃是箭头朝着焊缝接头那一侧。处于参考线箭头侧的符号, 意味着接头的箭头那一侧。处于参考线另一侧的符号, 则意味着接头的另一侧。要是从图纸的底部着眼去观看, 箭头侧始终是更贴近观看者的。箭头侧以及另一侧的实际例子存在于下面这张图里。
基本符号

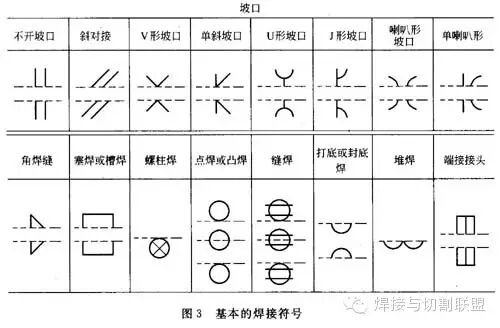

问：什么是基本的焊接符号？
答：基本的焊接符号如下图所示。
问: 已然对箭头侧以及另一侧做了定义, 然而要怎样将焊接的符号放置于参考线上呢?
以下是改写后的内容: 答: 涉及焊缝箭头那一侧的, 以及另一侧所关联的, 参考线上方、下方的焊接符号的位置, 呈现情况如下图示。
特别需要留意的是, 要是被焊的接头仅仅焊接一面, 那么这种类型的接头只需要一个焊接符号就行, 将其放置在和接头施焊那一侧相对应的参考线的一边。

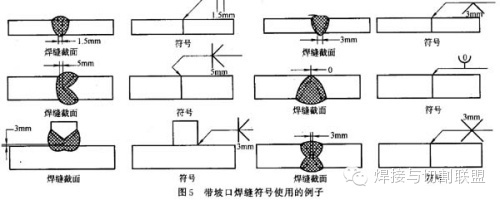

知晓了基础的焊缝符号以及箭头的含义, 然而此等基本符号怎样进行运用呢?
答：这些基本符号使用的例子如上图所示。
问：卷边焊缝符号如何使用？
答: 有着与别的焊接符号相同之处, 卷边焊缝符号具备相当大的功用。例证为, 展示于下方图表里, 乃是箭头那一侧的卷边焊缝符号。
组合焊缝符号

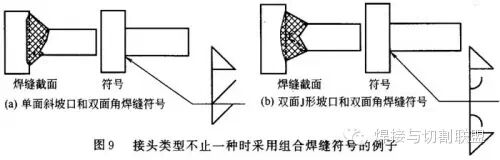

问：什么是组合焊缝符号？
答: 有时, 一个焊接接头常常需要不止一种类型的焊缝。在工程结构制造里, 带坡口的焊缝常常会和另一种焊缝（比如角焊缝）焊接到一起。当出现这种情形时, 人们能够看到参考线两边都有焊缝符号, 如下方所示场景。
问：为什么使用多组参考线？如何看懂这些参考线？
答: 有多组参考线, 这些参考线表示出焊接操作的次序。第一次的焊接操作跟箭头一块儿显示在多组参考上, 在开展下一道线上的操作以前, 前一次的操作得完成。远离箭头的每一条线都给出每次连续操作的相关信息给人知晓, 这些操作里还包含一些尾缀中不涵盖的焊接补充信息, 像检测方法之类等。多组参考线的例子如下所示图这般呈现。
补充符号

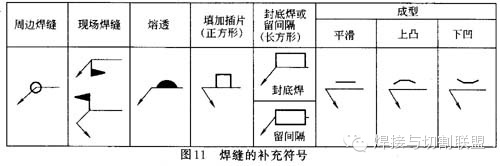

问：什么是补充符号？
答: 补充符号关联着焊缝的某些关键信息, 它是和另外的焊接符号组合在一起的, 请看下面的图示。
问：现场焊接符号如何表示？
答: 现场焊接的符号就是, 箭头跟参考线相结合的那个地方, 其所存在的一小面旗状物。这一小面旗状物意味着, 该焊缝得要在现场这儿开展焊接工作, 并非是在车间里头预先制作焊接得以完成的。体现现场焊接的好些焊缝符号, 像下面的图示展示那般。
问：焊接符号怎样表示出焊缝熔透程度？
答: 熔透程度由焊接符号表示, 其为一种位于参考线一边呈半月形的、背面涂黑的记号。焊缝熔透符号用于表明接头一面焊接时另一面的熔化状况, 此补充符号还含有（在符号左边）对熔化量要求的尺寸。

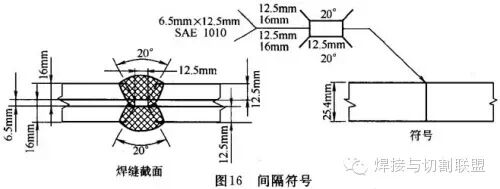

问：间隔符号表示什么含义？
答: 有这样一种位于参考线上的间隔符号, 属于一个显示为方框模样范畴的, 它所表示对在接头这块区域之内应该放置的材料, 被称呼为间隔或者插片。如同背面那里衬垫所用材料对应的符号情况那般, 间隔符号所具备的特殊规定, 是标记在尾缀范围内, 比如可见到如下这幅图所示的样子。
问：材料插入符号表示什么含义？
其回答称, 材料插入符号乃是处于参考线上的一个矩形形状的符号, 该符号所代表的是于焊接接头之处被插入的填充材料带或者环, 插片或者环在焊接期间会完全地融化, 并与接头融合成为一个整体, 可熔插片一般的时候是运用钨极氩弧焊来进行焊接的, 这个符号被规定放置于跟带坡口焊缝符号相反的那一边, 美国焊接学会也就是 AWS 规定把可熔插片分类符号放置于焊接符号的尾缀当中, 可熔焊接插片符号的例子就如同下面的图示所展示的那样。
问：焊缝外形符号表示什么含义？
答: 用于表示对焊缝表面形状要求的是外形符号, 焊缝外形存在平滑、上凸、下凹这几种情况, 而外形符号上所包含的字母乃是用来表示整修焊缝的方法。
C指的是铲削, G所代表的是打磨, H表示的是锤击, M涵盖的是机械加工, R意味着的是滚轧。
问：背面垫板符号表示什么含义？
答: 矩形垫板符号所表达的意思, 是有衬垫材料被放置于带坡口焊缝的背面, 该符号, 除了放置在带坡口焊缝符号相反的那一边之外, 和塞焊缝符号相类似。另外, 还有一点需要留意的是, 字母R能够放置在符号里面, 此意为焊接之后衬垫材料必然得被去除掉。背面符号所规定的衬垫材料, 既能够与母材保持一致, 也能够是铜、陶瓷、玻璃带、焊剂、气体, 又或者是其他的材料。所要求的衬垫材料类型, 必须要在尾缀之中予以注明。背面垫板材料符号的示例, 如下方图片所示。

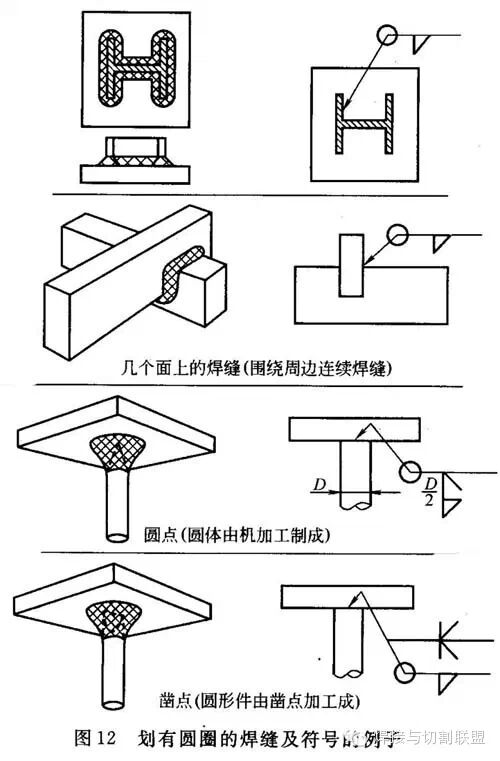

问：划有圆圈的符号含义是什么？
答: 那个划有圆圈的符号, 处于连接参考线与箭头周边的一个圆圈范围之内。此符号所表达的意思是, 某一接头边上存在连续的焊缝，哪怕焊接的方向有可能出现改变。划有圆圈的焊缝会同符号的例子, 呈现之处如下方图示。
问：一个完整的焊缝符号需要哪些最小的单元？
答: 其一是, 参考线加以箭头以及基本焊接符号, 其二在于参考线加上箭头还有尾缀, 从中选取一种可行。

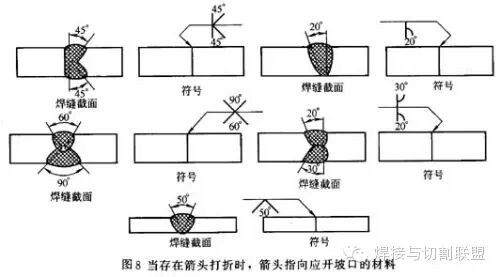

问：箭头打折表示什么含意?
答: 箭头出现打折之状, 这意味着焊接接头两侧之中, 仅有一边是必定要开坡口的, 箭头所指向的那种材料, 乃是操作者在施焊之前应当开坡口的那一边, 情况如下方图示这般。

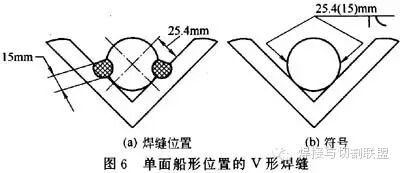

问：船形位置的V形焊缝符号如何使用？
答：单面船形位置的V形焊缝及符号如下图所示。
问：打底焊道与封底焊道之间有什么差别？
答: 所谓打底焊道, 是在厚板单面坡口对接焊这种情况下, 为了达到防止角变形的目的, 或者是为了防止自动焊时出现烧穿现象, 进而先于接头背面坡口根部开展的一道焊接操作。而封底焊道呢, 是在单面坡口对接焊当中, 先是完成正面坡口焊缝的焊接, 之后在背面将焊根清理干净后, 才进行的一道焊接工作, 其目标在于确保焊缝根部能够实现完全熔合。

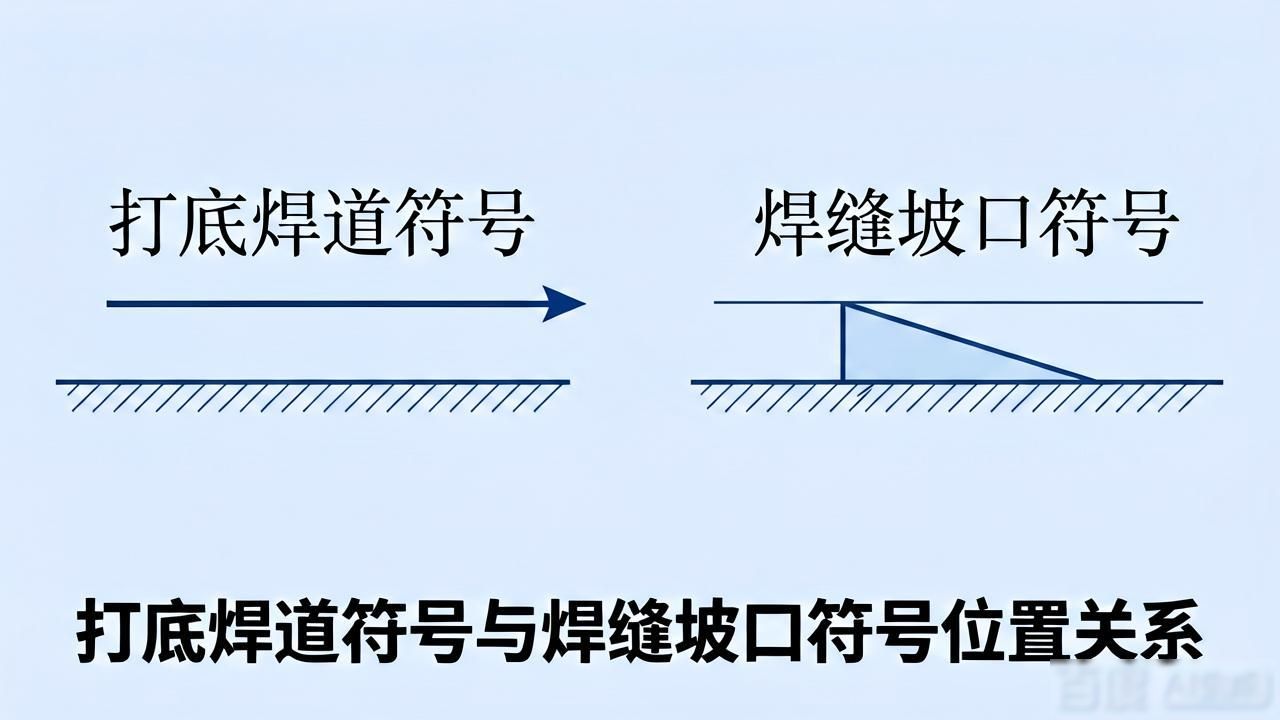

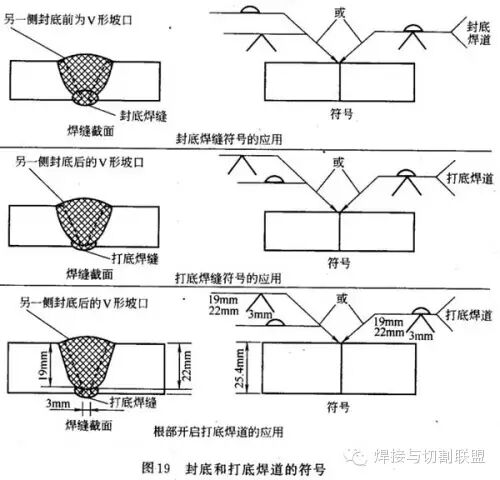

问：打底焊和封底焊都采用了什么符号？
答: 这两种焊道应用了一样的符号, 不过当中的焊接次序于焊接符号的尾缀里是有规定的。或者是去采用组合参考线。打底焊道符号一般会被标设于远离箭头的第一条线上之处, 第二条线上呈现着的是焊缝坡口符号罢了那会呈现着的是焊缝坡口符号。打底焊道符号始终是标记于焊缝坡口符号的另外一个面上的。封底焊道符号处于离开箭头的第二条线上边, 随后跟有的便是焊缝坡口符号。该封底和打底焊道的符号就如同下面的图示一般是如同下面的图示其展示的情况。
角焊缝尺寸

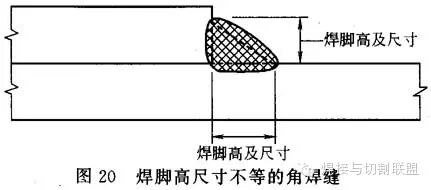

问：什么因素决定了角焊缝的尺寸？
答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见下图。

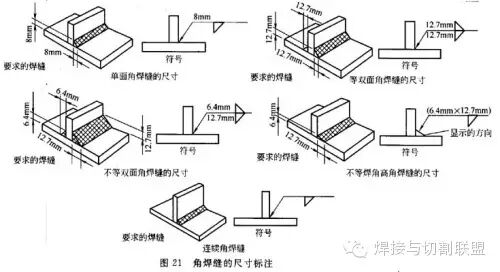

问：角焊缝的尺寸在焊缝符号上是如何标注的？
其中一个回答是, 角焊缝尺寸是通过焊脚高来进行表示的, 而焊脚高尺寸是标注于角焊缝符号的旁边位置处, 呈现出如下图形所示的样子, 有像这样表现的情况存在。

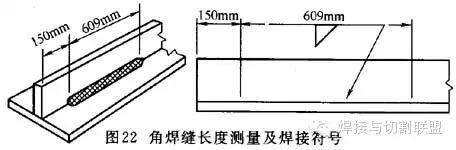

问：角焊缝的长度如何确定？
答: 角焊缝乃是一条自这一端朝着另一端保持连续状态的焊缝, 要是并没有尺寸这方面的限制才行。假如此焊缝并不要求呈现为连续的样子, 那么在角焊缝符号靠近右边的地方应当标注出一个数码, 如此便能给操作者提示该焊缝的长度, 就如同下面所展示的图片那样子。
塞焊和开槽焊缝
问：塞焊焊缝的焊接符号是如何规定的？
答: 对于塞焊焊缝尺寸存在规定, 主要体现为沉入角度, 以及焊缝填充深度, 情况如下所示。
问：开槽焊缝的尺寸如何标注？
答: 用于测量开槽焊缝尺寸的依据是开槽所具有的宽度, 长条形状的槽乃是开设于被焊工件的接合表面之上。焊接符号标注着开槽的长度, 通常处于焊缝符号的右侧位置。
问：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？
其一, 答: 能够于塞焊焊缝的底部进行施焊, 形成施焊一层焊道；其二, 该施焊行为能够也在开槽焊缝的底部进行, 也形成施焊一层焊道；其三, 然而, 这道焊缝实际上属于在塞焊或开槽焊缝里的角焊缝；其四, 所以不能将其称作塞焊焊缝, 也不能将其称作开槽焊缝；其五, 在这种状况下所形成的焊缝及符号, 呈现, 如下图所示。
表面焊道
问：什么是表面焊道？
答: 那些堆焊于工件表面, 在于改善抗磨损性、增添表面硬度或者具备耐蚀性的金属, 被称作表面焊道。为改善表面硬度或抗磨损性所运用的填充金属, 叫做表面堆焊。此工艺常常应用于推土机刃板、铲斗以及岩石破碎设备之上。

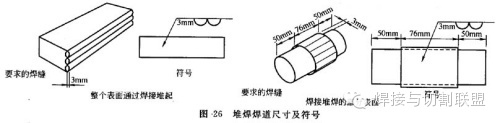

问：表面焊道的尺寸和焊接符号怎样表示？
回应称, 堆焊焊道的尺寸呢, 是从工件的表面开始, 一直到焊道面的距离, 这距离也就是堆焊材料的高度部分。堆焊焊道的尺寸以及相关符号, 呈现的样子如下文所展示的图形那样。
