最新工程图中焊接焊缝符号和标注方法

焊缝符号和标注汇总（参考国标）

第一点, 得先晓得焊接符号以及标注的定义, 方能够更妥善地去使用, 这是很关键的要点的, 当下于网络上广泛流传开来的焊接符号教程, 它是依据GB/T324 – 1988焊接符号表示方法来制作而成的, 然而现今的国家标准已经升级成为GB/T 324 – 2008焊缝符号表示法了, 情况便是如下所呈现的这般啦:

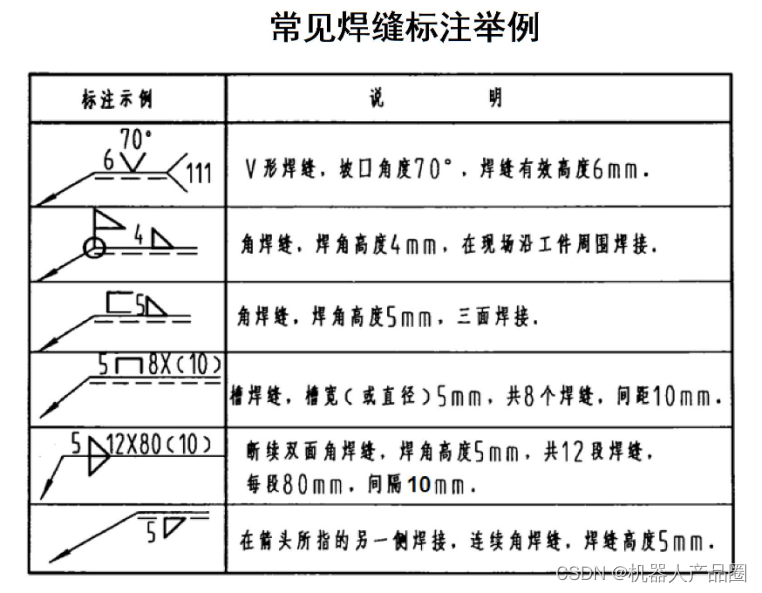

快速学习：常见焊缝标注举列：

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法

焊缝标注主要采用符号标注法, 在必要的情况下允许配以图示法。例如, 用连续或者断续的粗线展现连续或者断续焊缝；处于需要时绘制焊缝局部剖视图或者放大图来呈现焊缝剖面形状；使用细实线绘制焊前坡口形状等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注里存在着诸多的要素, 起码其中焊缝基本这个符号, 跟指引线一块儿构成了焊缝所需的基本要素, 它属于那必须得标注的内容。

除了焊缝的基本要素以外, 若有必要的时候, 还应当去加注其他的辅助要素, 像是辅助符号, 还有补充符号, 以及焊缝尺寸符号, 再加上焊接工艺等方面的内容。

3、焊接符号及标准

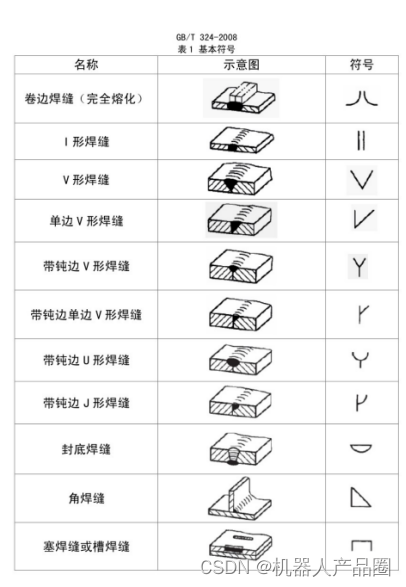

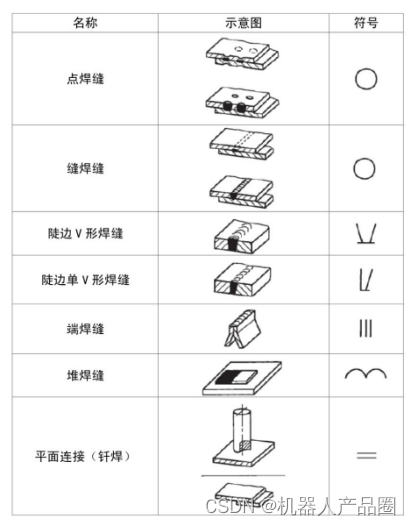

（1）焊缝基本符号呈现出表示焊缝横断面形态的符号, 其数量共有20个, 以前有13个, 详见GB/T 324 – 2008焊缝符号表意方法, 比如: 。

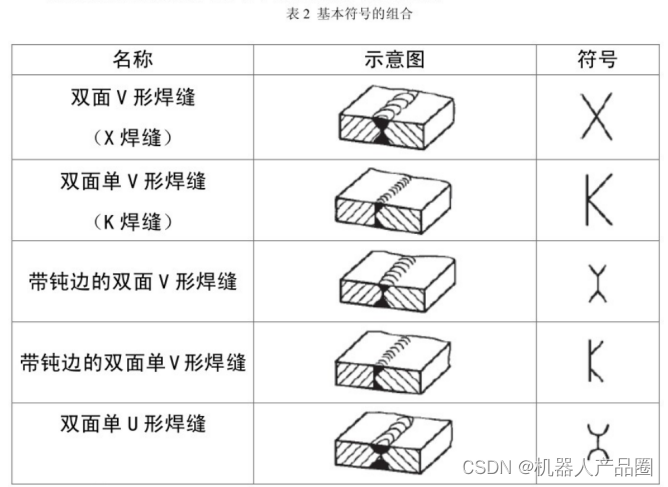

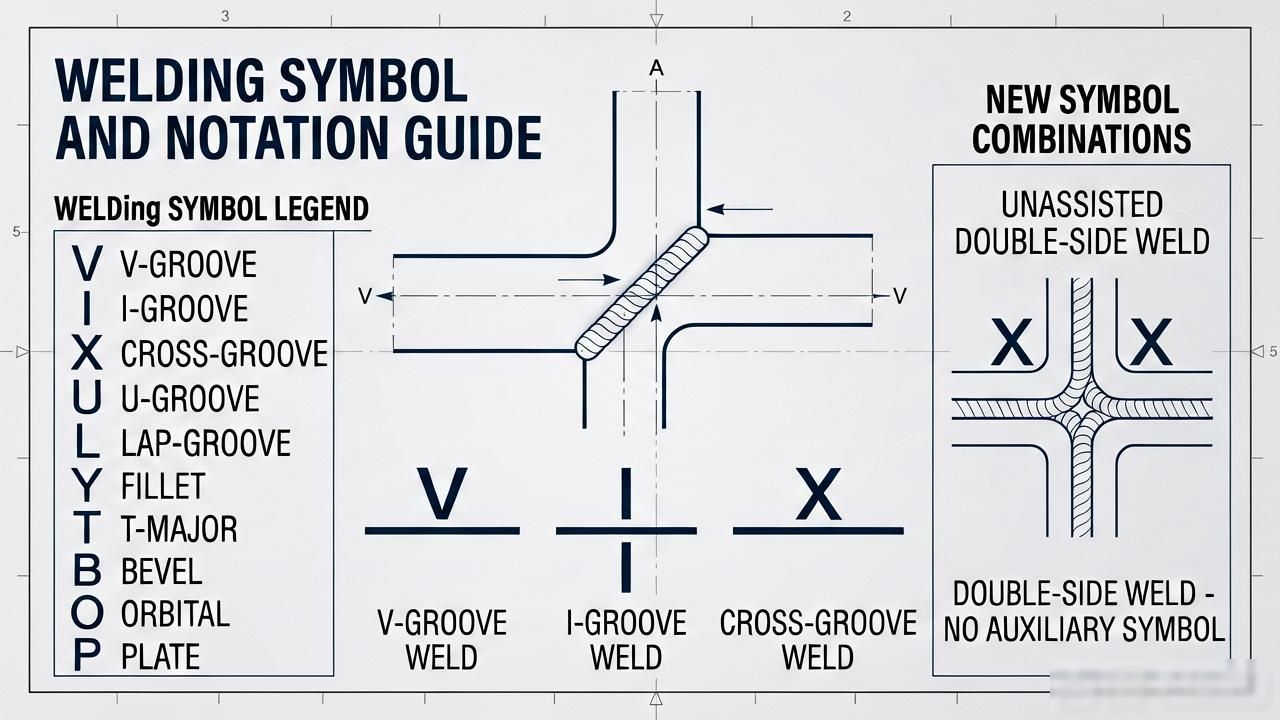

（2）对于基本符号的组合情况, 在标注双面焊焊缝或者接头的时候, 基本符号能够进行组合运用, 这里所说的是新增的那种情况, 并且是不存在辅助符号的那种情形。

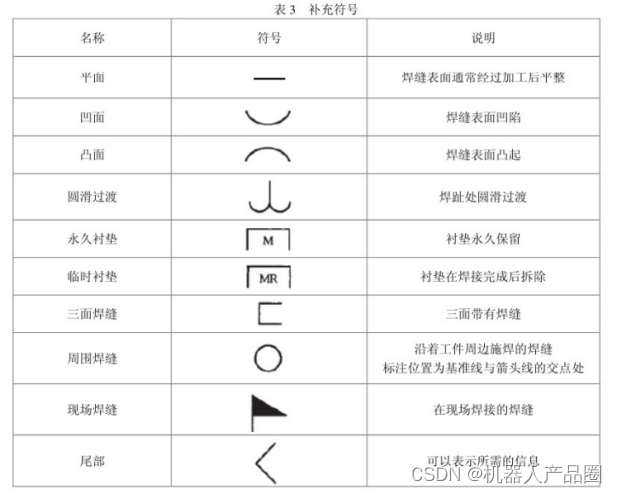

（3）用于补充说明有关焊缝或接头某些特征的补充符号, 这些特征包括表面形状、衬垫、焊缝分布、施焊地点等, 以前仅有5个补充符号。

4、指引线

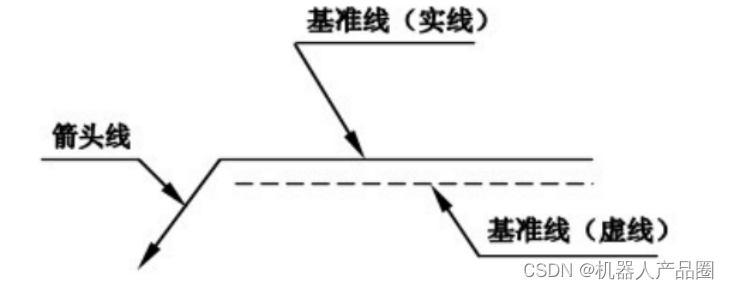

（1）指引线由箭头线和基准线（实线和虚线）组成

（2）箭头线：

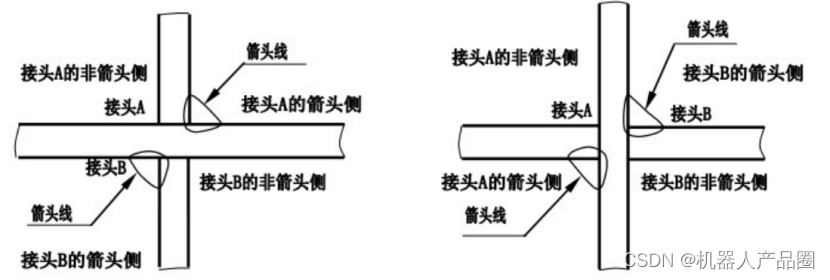

朝向箭头所直接指之处的, 那一侧就被称作是“接头的箭头侧” , 而与这一侧相对的, 便是“接头的非箭头侧”。

（3）一般而言, 基准线应当和图样的底边保持平行, 在存在必要情况的时候, 它也能够与底边形成垂直状态。

实线和虚线的位置可根据需要互换。

基本符号与基准线的相对位置

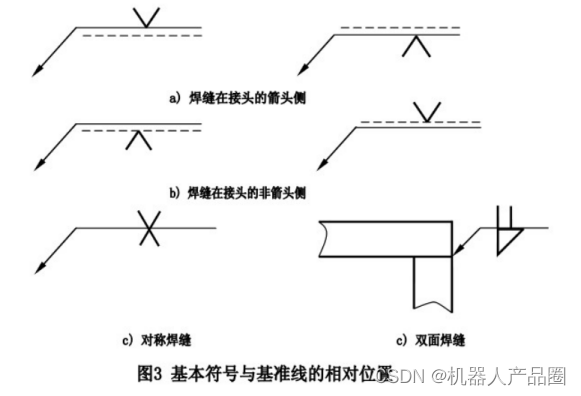

——假若是基本符号位于实线侧, 那说明焊缝处于箭头所指的那一侧, 能够去参照图3a)。

基本符号处在虚线那一侧的时候, 这意味着焊缝处于并不在箭头所指那边, 具体可去参照图3b)。

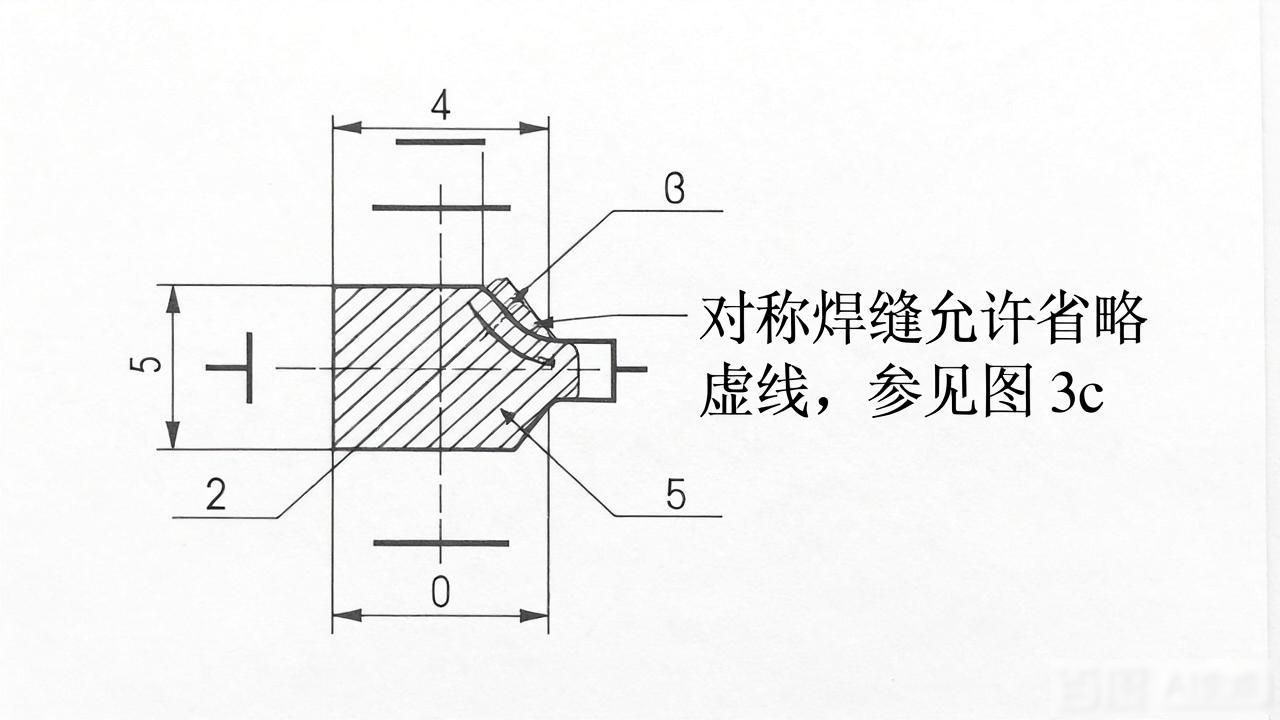

——对称焊缝允许省略虚线， 参见图 3c)；

在得以明确焊缝分布位置的情形之下, 存在一些双面焊缝是能够省略虚线的, 可参见图3d)。

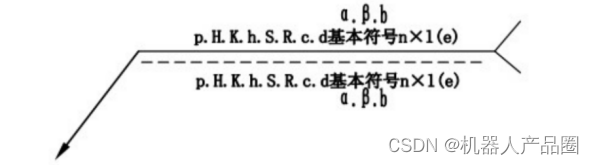

（4）必要时， 可以在焊缝符号中标注尺寸。如下图：

标注规则

尺寸的标注方法

——横向尺寸标注在基本符号的左侧；

——纵向尺寸标注在基本符号的右侧；

——相同焊缝数标注在尾部；

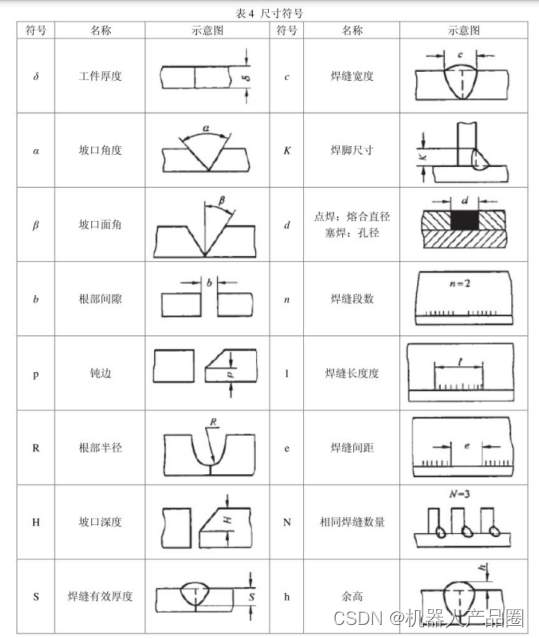

尺寸较多, 不容易分辨的时候, 在尺寸数据前面, 标注相应的尺寸符号。

当箭头线方向改变时， 上述规则不变。

关于尺寸的其他规定

确定焊缝位置的尺寸是不于焊缝符号中标注的, 它需被标注在图样上, 有的焊缝不是要于焊缝符号中标注的, 有的得标注在图样上。

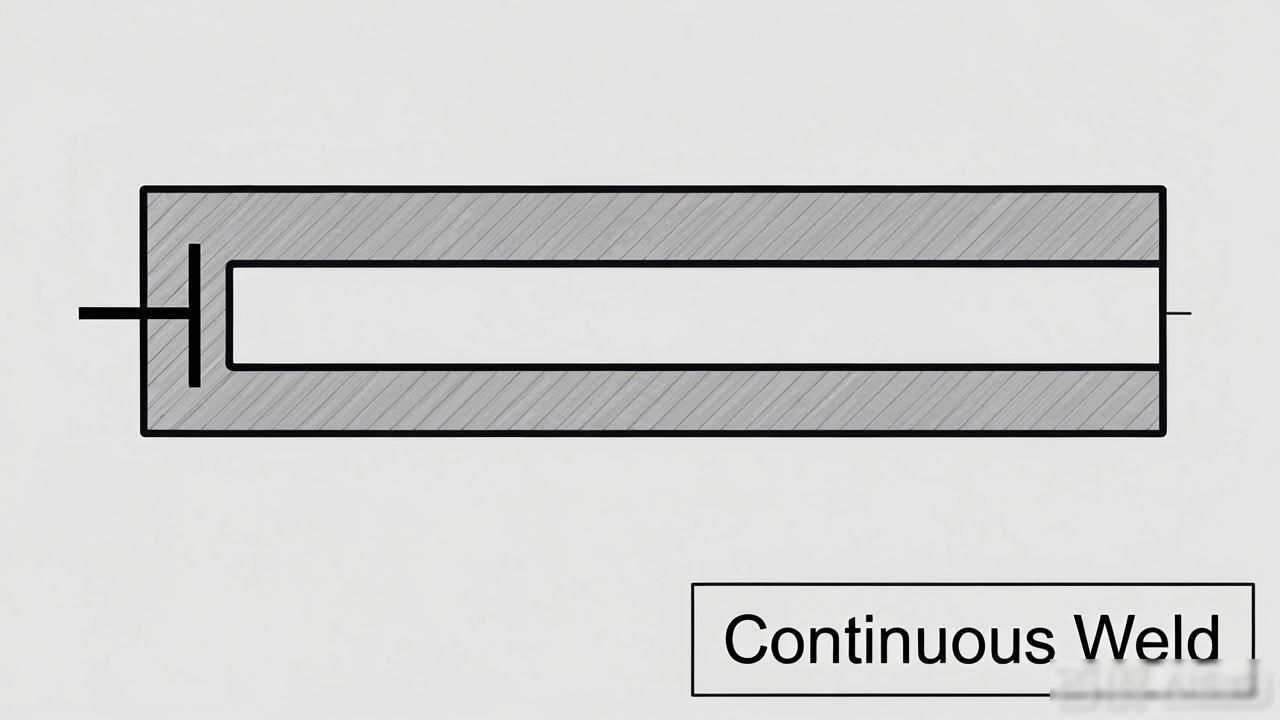

当处于基本符号的右面, 不存在任一尺寸标注, 并且也没有别的说明之际, 这便表明焊缝于工件的整个长度走向之上是持续不断的。

当基本符号的左侧, 不存在任何尺寸标示, 并且也没有其他说明情况下, 这就表示对接焊缝需要完全焊透。

塞焊缝、 槽焊缝带有斜边时，应标注其底部的尺寸。

5、焊接代号

诸如, 如下图示呈现对接接头周边焊缝, 焊条电弧焊（111）于非箭头侧进行打底操作, 其表面需保持齐平状态, 埋弧焊（12）所焊成的V形焊缝处于箭头侧, 其表面同样求取齐平。

注意, 当焊缝运用多种焊接方法, 或者对于焊接方法存在特殊要求的情况下进行标注, 一般情形下是不进行标注的。

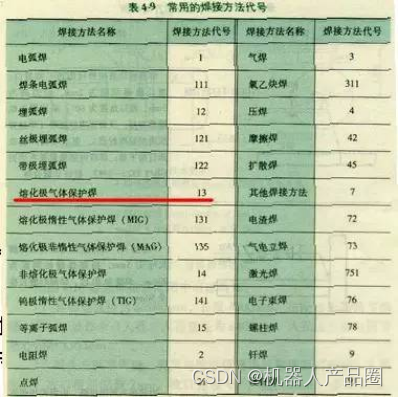

常见的用于焊接的方法代号, 具体可去参考GB 5185 – 1985，关于金属焊接以及钎焊方法在图样之上的表示代号。

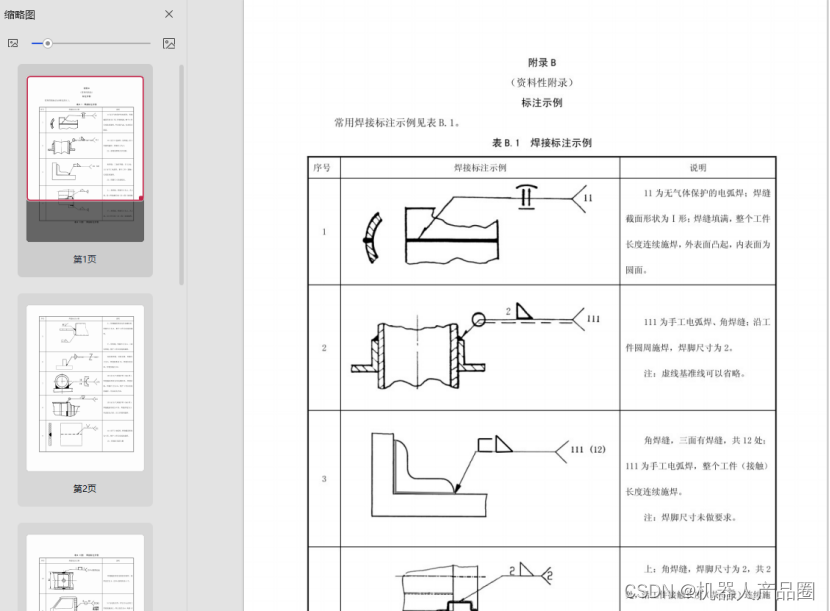

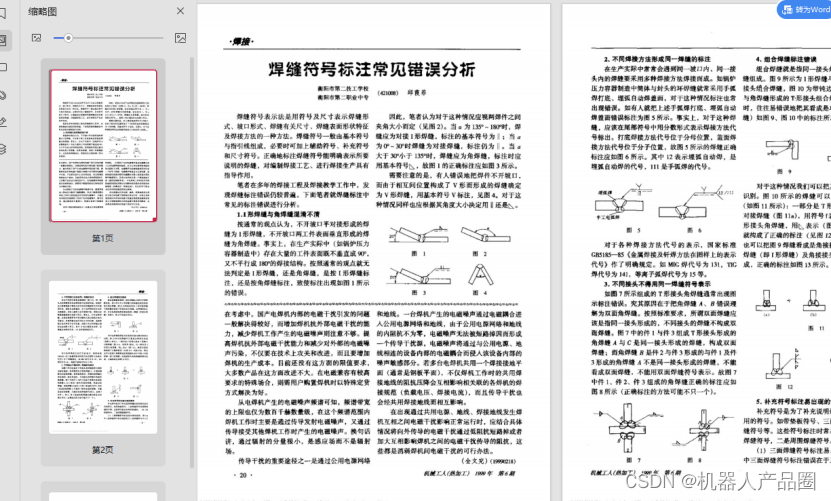

详细资料可以参考附件中的文件

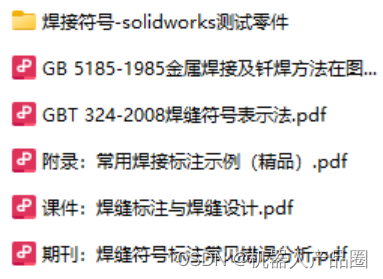

附件汇总：
