要是能真正弄得明晰工艺管道知识, 仅需一张图才行！存在着5种管子, 还拥有4类管件, 另外还有法兰、垫片以及螺栓, 实际上, 就是这般容易！
内容构架图
管子

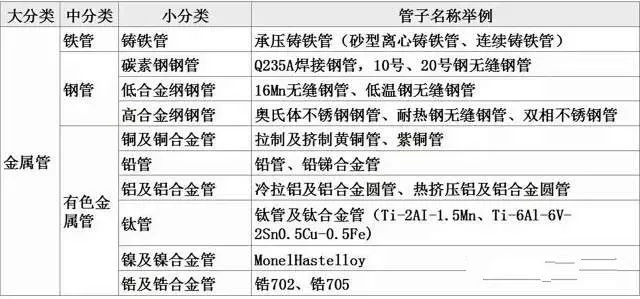

管子的分类方式存在众多, 依据材质来进行分类, 能够分成金属管, 以及非金属管, 还有钢衬非金属复合管。
存在橡胶管、塑料管、石棉水泥管、石墨管、玻璃钢管这些, 属于非金属管, 非金属管的使用, 与金属管相较, 所占比例较小, 在大多数石油化工装置里, 金属管在全部工艺管道安装工程中要占到百分之八十五以上。
今天，给大家重点介绍金属管材。
焊接钢管
焊接钢管，也称有缝钢管，一般由钢板或钢带卷焊而成。
按管材的表面处理形式：
一种是镀锌的情况, 其表面呈现出发白色的样子, 这种又被称作白铁管或者镀锌钢管 , 另一种是不镀锌的情形, 也就是普通焊接钢管, 它也被叫做黑铁管。
用于输送介质要求较为洁净的管道, 比如生活用水、净化空气、仪表空气等的, 是镀锌焊接钢管；而不镀锌的焊接钢管, 能够用来输送蒸汽、煤气、压缩空气以及冷凝水等。
根据用户要求，焊接钢管在出厂时可分两种：
一种是管端有着螺纹的, 另一种是管端没有螺纹的, 有着螺纹的焊接钢管, 每根管材的长度是4至9米, 没有螺纹的焊接钢管, 每根管材的长度是4至12米。
焊接钢管按管壁厚度不同：
分化为薄壁钢管, 与加厚钢管, 以及普通钢管。工艺管道之上用数量最多的是普通钢管, 此者试验压力是2.0MPa。加厚钢管的试验压力为3.0MPa。
焊接钢管的联接方法较多：
存在螺纹联接, 还有法兰联接以及焊接, 法兰联接之中又划分出螺纹法兰联接跟焊接法兰联接, 焊接方法之中又被区分为气焊还有电弧焊。
常用焊接钢管的规格范围：
为公称直径6～150mm
无缝钢管
无缝钢管，是工业管道中用量最大，品种规格最多的管材。
基本上分为：
分成流体输送用无缝钢管, 以及带有专用性的无缝钢管这两大类, 前者是工艺管道常常会用到的钢管, 后者包含像锅炉专用钢管呀, 还有裂化炉管以及热交换器用钢管等等。
按材质可分为：
碳素无缝钢管、铬钼无缝钢管和不锈、耐酸无缝钢管。
按公称压力可分为：
分为低压, 其范围是0≤1.0MPa ；中压, 其范围是1.0＜10MPa ；高压, 其范围是≥10MPa这三类。
工艺管道常用的是流体输送用无缝钢管
分类：
碳素无缝钢管
常用的制造材质为10号、20号、16Mn钢。
它的规格范围是, 有热轧的, 其外径是φ32到φ630mm, 还有冷拔的, 外径为φ6到φ 200mm, 单根管的长度是4到12m, 容许操作的温度是-40到450℃。
在输送介质方面有着广泛应用, 这些介质是各种对钢不存在腐蚀性影响的, 比如说蒸汽, 还有氧气, 以及压缩空气, 另外还有油品, 再者就是油气等等。
低合金钢无缝钢管
系指含一定比例合金元素的合金钢管。
通常分为两种：
一种是那种含有锰元素的低合金钢管, 它被称作普通低合金钢管, 像16Mn、15MnV这类都归在此类；另一种同样是低合金钢管, 不过是含有铬、钼等元素的, 它被叫做铬钼钢管。
常有、、、之类情形, 其规格范畴是外径之中φ10至φ273mm, 单根管长度为4至12m范围, 铬钼钢管适用温度范围处于-40至550℃。
多用于输送各种温度较高的油品、油气的低合金无缝钢管, 也用于输送腐蚀性不强的盐水、低浓度有机酸等。
不锈耐酸无缝钢管
以铬、镍、钛这些金属各自不同的含量为依据, 其品种数量众多, 存在Cr13等等。
这些钢号之间, 用量处于最多情况的那个是, 于施工图之上, 常凭借简化材质代号18 – 8予以表示 的, 其适用温度范围乃是 – 196℃至700℃。
在化工生产里头, 用于输送各种兼具较强腐蚀性特征的那种介质, 像硝酸, 醋酸, 还有尿素这类的。
高压无缝钢管
此之制造材质, 跟上述无缝钢管大体一样, 仅仅就是管壁呢, 相较于中低压无缝钢管而言更厚些, 其中最厚的管壁能够达到40mm。
当提及化肥设备当中被运用的高压无缝钢管之时, 其具体规格呈现为φ14×4(mm)到273×40(mm)这样一种状况。并且, 每一根钢管的长度处于4到12m的范围之内。同时, 其所适用的压力范围是10到32MPa, 工作温度则是在-40到400℃之间。
于石油化工装置里头, 运用上述提及的高压无缝钢管, 来输送原料气这种介质, 输送氢氮气这种介质, 输送合成气这种介质, 输送水蒸气这种介质, 输送高压冷凝水这种介质。
低温钢管
工程项目引进时, 冷区用量相对较多, 所涉材料牌号涵盖STPL – 39、STPL – 46, 其工作温度能够达到-105℃。
低温钢管被划分成无缝钢管以及有缝钢管这两种类别, 其中无缝低温钢管的公称直径处于15至400mm的范围之内, 其壁厚与碳钢管的壁厚相同；而有缝低温钢管的公称直径是400至, 其壁厚在6至10mm之间, 并且单根管的标准长度是6m。
这种管道适用于输送各种不会产生腐蚀的处于低温状态的介质, 就目前国内实况而言, 还并没有能够依据与之对应的这个标准进行大规模生产的钢管。
钢管卷板管
由钢板卷制焊接形成这种东西, 它被称作钢板卷板管, 它分成了两种类别, 一种是直缝卷焊钢管, 另一种是螺旋缝卷焊钢管。
直缝卷焊钢管：
螺旋缝卷焊钢管：
常温低压且腐蚀性不强的介质输送, 像低压蒸汽、地下循环水、煤气以及油气等, 多会用到直缝卷焊钢管与螺旋缝卷焊钢管, 螺旋缝卷焊钢管单根管较长的特性, 使其特别适用于长距离输送管道。
因其是依据工程所需被运用的, 所以存在直缝不锈钢板卷焊管, 这些直缝不锈钢板卷焊管全部是于施工现场进行卷制的, 而制造厂并不予以生产, 它们所采用的材质大多是钢板, 其规格范围之中, 公称直径是200道某个数值, 其中公称直径处于200到400mm这一区间的, 其壁厚为4mm, 公称直径在700到某个数值的, 其壁厚为6至8mm, 并且平均每根管的长度是4.5m, 它适用的温度以及输送介质的范围跟低压不锈钢管是一样的。
铜管
铜管分紫铜管和黄铜管两种：
铜管的制造方法分为拉制和挤制两种：
铜管适用的工作温度是在250℃以下, 它多用于油管道之中, 还可用于保温伴管, 也常用于空分氧气管道。
钛管
钛管是近些年来新颖出现的一种管材, 因它具备重量轻的特性, 具备强度高的特性, 还具备耐腐蚀性强劲的性状以及承受较低气温这些独特的情况, 所以常常应用在别的管材根本无法胜任的工艺范畴部位。
工业纯钛TA1、TA2被用于制造钛管, 其适用的温度范围是-140℃到250℃, 只要达到250℃以上, 它的机械性能即将下降。
钛管常用规格范围是公称直径处于20至400mm之间, 它可适用于低中压, 其中低压管壁厚取值在2.8至12.7mm那里, 中压管壁厚取值于3.7至21.4mm之间。
钛管具备诸多优点, 然而, 虽说如此, 因价格高昂, 致使焊工在焊接的时候面临较大难度, 所以到目前为止, 它还并没有被广泛地运用。
管件
改变管系走向, 需用管件, 改变管系标高，也需用管件, 改变管系管径, 同样需用管件, 管系中由主管引出支管, 仍然需用管件。管系形状不同, 管件种类颇多, 管系繁简有别, 管件种类不少。

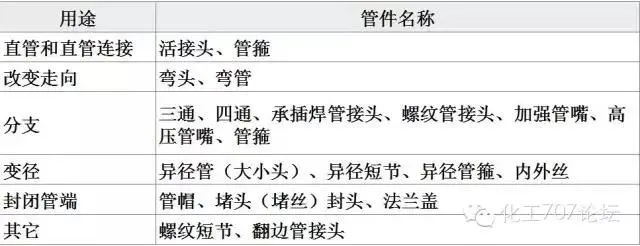

常用的管件有弯头、三通、异径管、管接头、管帽等。
弯头
弯头是用来改变管道的走向。
常用弯头之中, 弯曲角度存在90°的, 存在45°的, 还存在180°的, 180°的弯头被称作U型弯管, 此外, 有特殊角度的弯头, 不过数量极其少。
玛钢弯头
玛钢弯头，也称可锻铸铁弯头，是最常见的螺纹弯头。
玛钢弯头规格偏小, 常用规格范围是1/2英寸至4英寸, 它按照表面处理的不同, 分为镀锌的与不镀锌的这两种。
这种玛钢管件, 主要是在采暖方面发挥作用, 在上下水管道之上有其用途, 在煤气管道之上也有其用途。在工艺过程当中, 除了那种需要经常进行拆卸操作的低压管道之外, 在其他用于物料传输的管道之上很少会被使用到。
压制弯头
压制弯头, 也被称作冲压弯头, 或者无缝弯头, 它是采用优质碳素钢, 以及不锈耐酸钢和低合金钢无缝管等材料, 在特制的模具之内压制成型的。
冲压焊接弯头
对板材运用模具冲压成半块环形的弯头, 这便是冲压焊接弯头, 之后把两块半环弯头展开组对并焊接, 使之成型。
其弯曲半径同无缝管弯头，规格范围为公称直径200mm以上。
焊接弯头
焊接弯头，也称虾米腰或虾体弯头。
制作方法有两种：
高压弯头
高压弯头，是采用优质碳素钢或低合金钢锻造而成。
依照管道连接的形式, 弯头的两端, 会被加工成螺纹, 或者是坡口, 其加工所具备的精密度, 是非常高的, 有着如此要求, 那便是管口的螺纹, 与法兰口的螺纹, 要能够紧密配套, 还得可以自由拧入, 并且绝对不得出现松动的情况。
适合用于压力为二十二点零、三十二点零兆帕的石油化工管道, 其常用规格的范围在管道公称直径六至二百毫米之间。
三通
三通, 是一种管件, 其作用是让主管道与分支管道相连接, 因制造用到的材质不一样, 用途也存在差异, 所以被划分成了好多不同的种类。
从规格上划分：
可分为同径三通和异径三通，同径三通也称为等径三通；
玛钢三通
玛钢三通的制造所用材质, 以及其规格范围, 跟玛钢弯头是一样的, 在石油化工工艺管道里用量不大, 主要是用在室内采暖方面, 还有上下水和煤气管道。
钢制三通
二十世纪七十年代以前, 我国工业生产时技术发展的步子比较迟缓, 工艺管道范畴内的工程技术同样显得滞后。
当处于各类中低压钢管设计情形下, 若管道有运用三通管件的需求, 通常会借助挖眼接管的方式去予以解决, 也就是于需要连接支管的主管之处, 依据支管的直径率先挖出一个孔洞, 然后再把支管焊接上去。然而, 此种方式存在诸多弊端, 其一, 焊接品质难以确保；其二, 焊接之后管道易于发生变形；其三, 主管内部容易进入杂质。
二十世纪七十年代的后期阶段, 伴随冶金、石油化工各类大型现代化生产装置被引进, 此情形推动了工艺管道工程技术的演进, 当下, 我国能够制造出中低压管道钢所定制的定型三通, 已然形成了系列化产品, 无缝三通的规格范围是DN20至600mm, 钢板焊制三通的规格范围是DN150至。
用来制作定型三通的材料, 是品质优良的管材, 先进行下料操作, 接着挖眼, 之后加热, 再用模具进行拔制, 随后经过机加工处理, 最终变成了定型成品三通。中低压钢制成品三通, 在实施现场安装的时候全都使用焊接方式。钢板卷管所用到的三通, 存在两种情形, 一种是于加工厂把钢板展开来下料, 之后经过卷制并焊接好；另一种是在安装现场进行挖眼然后接管。
高压三通
常用的高压三通存在两种, 其中一种是焊制而成的高压三通, 另一种是整体经由锻造得到的高压三通。
所选用来焊制的那种高压三通啊是以优质的高压钢管材作为原料的, 其制造方式跟挖眼接管类似, 主管上面所开的那个孔, 得和相互连接的那个支管管径保持一致, 对于焊接质量的要求是很严格的, 一般情况要求在焊之前来进行预热操作, 在焊完之后要去做热处理, 它的规格范围涵盖了DN16至200mm, 其压力是22MPa到32MPa。
一般采用螺纹法兰连接的整体锻造高压三通, 其规格范围是表号、DN15至600mm且表号处外加有“XXS”, 此三通的管径范围是DN15至300mm。
异径管
异径管有着让管道变化管径的功用, 从流体的运动方位来讲, 大多情形是从大向小转变其 , 不过也存在着自小朝着大进行转变这样的 状况 , 针对例如蒸汽回水管道 和下水管道所配备的异径管 , 它就是呈现出从 小 到 大 的这种转变趋势 , 异径管通常又被通俗地叫做大小头。
玛钢异径管
玛钢异径管, 大致上被划分成两种, 其中一种是内螺纹异径管, 也所谓外接头；另外一种是兼具内螺纹与外螺纹联结特点的管件, 被称作补芯, 它尽管不被叫做异径管, 然而却发挥着异径管的功效。
钢制异径管
钢制有不同管径的那种管子, 它被划分成了无缝以及有缝这两种类别, 无缝的那种异径管是通过无缝钢管去进行压制制作出来的, 有缝的那种异径管是利用钢板进行下料操作, 之后经过卷制再焊接而形成的, 它也是被称作焊制异径管的。
它们是两种异径管, 都存在同心与偏心这两种有关规格的情况。偏心异径管底部存在着一个直边, 在使用期间它能够让管底形成一个处于水平状态的面, 这对于停产检修之时排放管里面的物料是比较方便的。
无缝异径管的规格涵盖范围是从DN25一直扩充到 600mm 这样的区间, 有缝焊接异径管的规格范围起始于DN200, 然后是后续一系列未明确完整写出来的数值范围。
将钢制异径管, 当作管道之上的成品管件, 是七十年代往后才开始出现的, 早期工艺管道里的变径, 大多是于现场制作而来, 管径变化极大的那种是在管端抽条焊接, 进而直接加工从而制成异径管。
管端加热直接摔制而成的情况, 是针对于管径变化不大的。抽条焊接制作异径管的话, 工人花费多且焊缝繁杂多样, 焊接质量并不能够简单轻易有效保证得了。在现阶段里, 那种焊接质量要求相当高的工艺管道, 已经明确禁止应用此类这种办法了。
其他管件
封头
一种用于管端起到封闭作用, 被称作堵头的部件, 是封头。最常用的是椭圆形封头以及平盖形封头这两种封头。
也被称作管帽的椭圆形封头, 它的规格范围涵盖了DN25到600mm, 主要应用于中低压管道之上。
平盖封头, 凭借其安装位置被划分成两种, 其中一种是平盖封头比管外径稍微再大那么些许, 于管外进行焊接。
另外一种情形是, 存在平盖封头, 其尺寸稍稍小于管的内径, 此时需将封头板放置进管之中予以焊接。日常所频应用的规格范畴涵盖了 DN15 至 200mm 这个区间, 像这样的封头较多地被运用在压力相对较低的管道之上。
凸台
被叫作管嘴的凸台, 身为一次部件, 是靠工艺管道专业安装的自控仪表专业在工艺管道上的部件, 故而被归类成了管件。
用于工艺管道的单面管接头属于此类, 它一端焊接于主管之上, 另一端要么安装别的部件, 要么另外再接管道, 其规格涵盖DN15至200mm, 高中低压管道均会用到。
盲板
管道内介质被切断借助的是盲板, 依据使用压力以及法兰密封面的形式该盲板有以下几种分类:
1.有一种光滑面盲板, 它们是要和有着光滑密封面的法兰一块配合起来使用的, 而这种光滑面盲板所适用的压力范围呢, 是在1.0到2.5MPa之间。
2.带有凸面的盲板, 此盲板一面带着凸面, 另一面却带着凹面, 它要与有着凹凸密封面的法兰配合起来使用, 其使用压力为4.0MPa, 规格范围是从DN25到400mm。
3.用于与梯形槽密封面法兰共同匹配运用的梯形槽面盲板, 其承压范围处在6.4至16.0MPa之间, 规格跨度涵盖DN25至300mm。
4.有一种被称为“8”字盲板的东西, 它存在不同的面的类型, 分别为光滑面, 凹凸面以及梯形槽面这三种。其使用时的压力, 与上述这三种面的盲板是一样的。而“8”字盲板存在不同之处, 它是将两种用途结合在了一个部件之上, 也就是把盲板和垫圈相连接并且使它们固定在了一起。当在法兰内垫入盲板的时候, 在外面露出的垫圈, 可作为管道是否被切断的直观标志。
5.“8”字盲板制造材料种类多样, 依据输送介质的温度与压力予以选取。通常情形下, 对于低压管道, 当温度不超过450℃时, 所采用的材质包含Q235A、20号钢与25号钢；当温度处于450至550℃时, 所使用的材料有……。而当压力处于4.0至16.0MPa, 且温度大于550℃时, 便需要使用不锈钢。
法兰、垫片及螺栓
有这样一种部件, 它在工艺管道上发挥着连接的作用, 被称作法兰, 这种以法兰实现连接的形式, 其能够应用的范围极为广泛, 像某类连接, 是管道跟工艺设备之间达成的连接, 还有某类连接, 是管道之上的法兰阀门以及各项附件之间呈现的连接, 运用法兰来进行连接, 不但具备安装拆卸方面所拥有的灵活性, 而且还具备可靠的密封性。
工艺管道输送的介质, 种类繁杂多样, 温度不一样, 压力也存在差异, 所以针对法兰的强度与密封, 给出了不一样的要求。为了契合工艺管道安装工程的需求, 涌现出了诸多结构不一样、压力也不同的法兰。
以下对各种法兰作简要介绍：
平焊法兰
平焊钢法兰，是中低压工艺管道最常用的一种。
针对这种法兰与管子的固定形式, 是把法兰套在管端处, 然后焊接法兰的里口以及外口这两个部位, 以此促使法兰完成固定。这种固定形式适用于公称压力不超过2.5MPa的情况。

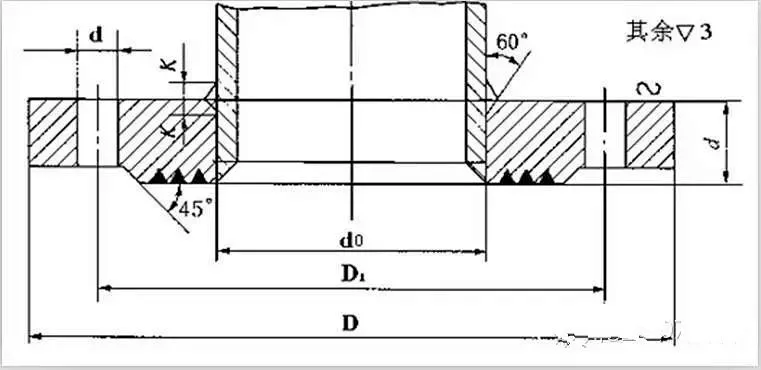

平焊钢法兰的用于密封的那个面, 一般都是那种光滑样式的, 在这个密封的面上加工出来了有浅浅沟槽这件事, 通常被叫做水线, 就如同图里所展示的那样:
平焊钢法兰的规格范围如下：
对焊法兰
对焊钢制作的法兰, 也被称作高颈类别或者大尾巴样式的法兰, 它的强度程度大不容易出现变形状况, 密封相关性能具备较好表现, 附带多种不同形式的密封面, 适用的压力范围涵盖很宽阔。

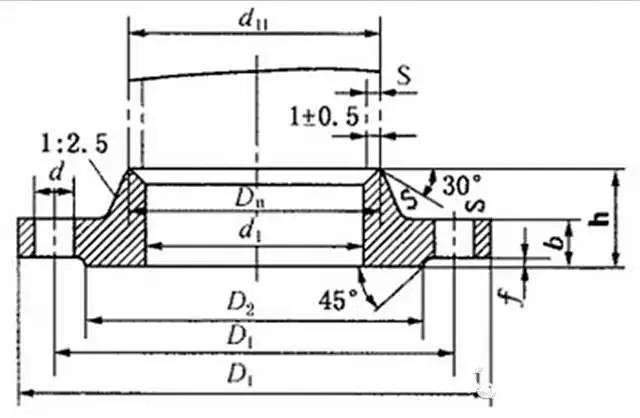

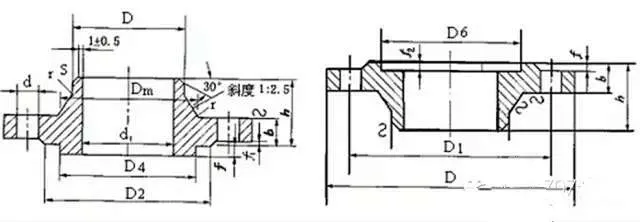

被称为光滑面对焊法兰的这种物件, 它有着在PN2.5MPa以下的公称压力 , 其规格范围是从DN10到某个数值 ，还有公称压力为PN2.5MPa的情况 , 规格范围同样系从DN10到某个数值范畴 , 另外存在公称压力为PN4.0MPa的 , 其规格范围是从DN10一直到600mm , 呈现情况如图所示。

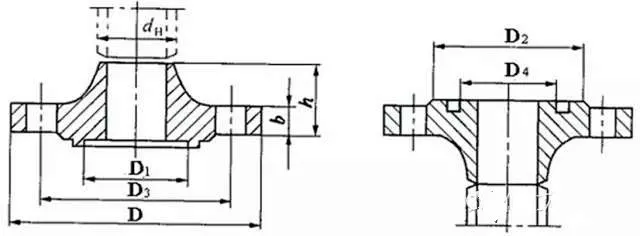

一种名为凹凸密封面对焊法兰的部件, 因其凹凸密封面所具备较强的严密性之故、同时承受较大的压力, 所以, 对于每付法兰的密封面来说, 必然存在这样的要求, 即其中一个面得是凹面, 而另一个面则必须是凸面, 该部件常用的公称压力范围处于PN1.6～4.0MPa, 其规格范围是DN10～600mm, 详情如图:
有这样一种榫槽密封面对焊法兰, 它的密封性能良好, 其结构形式和凹凸式密封面法兰相似, 并且一付法兰需要两个配套才能使用。它的公称压力范围是PN1.6～4.0MPa , 其规格范围是DN10～600mm ；还有公称压力范围为PN6.4～10MPa , 规格范围是DN10～400mm , 情况如图所示:

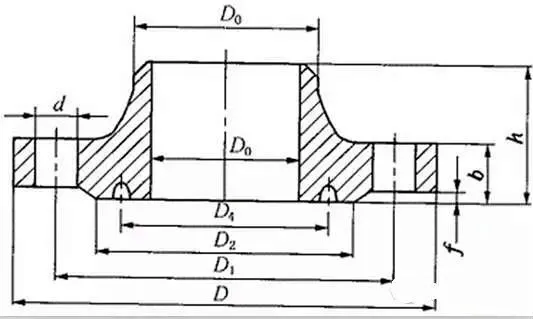

焊接在石油工业管道里比较常用的对焊法, 兰是其与梯形槽有密封之面的那种, 它能够承受较大压力, 其中常见的公称压力是PN6.4、10.0MPa, 规格范围涵盖DN10～400mm, 还有规格范围是DN10～300mm。如图:
上述各种对焊法兰，只是按其密封面的形式不同而加以区别。
因按安装角度去琢磨, 不管是何种样式类型的对焊标准连接法兰, 其相互之间起到连接作用的方式方法是一样普遍共用的因而人力的消耗情况就如同材料以及机械台班的使用耗费情形一样, 基本上也都是保持相同一致的但鉴于密封面所呈现的具体形式并不相似相同, 法兰开展加工制造过程中所产生的成本高低差异之多简直大得离谱悬殊得很因此, 在进行编制概（预）算这个工作环节的时候务必要格外特别留意注重法兰其自身本身的价格。
松套钢制管法兰
有这样一种法兰, 它与管子并非直接焊接在一块儿, 而是把管口翻边或者焊环当作密封接触面, 松套法兰起到紧固的作用, 它在铜、铝那些有色金属之上被大量使用, 也在铅等有色金属及不锈耐酸钢管道之上被大量使用, 还有在不锈耐酸钢管道上也被大量使用。
它具备的最为突出的长处, 在于因法兰能够自行活动, 所以在法兰穿螺栓之际极为便利。
焊环松套钢制管法兰适用的压力是PN0.6至2.50MPa, 它的规格范围是DN10到600mm；压力为PN4.0MPa时, 规格范围是DN10至300mm, 平焊环松套钢制管法兰只适用于较低压力, 即PN0.6至1.6MPa, 其规格范围是DN10至600mm。管口翻边活套法仅适用于及以下。
焊环松套法兰如图：
螺纹法兰
有一种法兰, 名为螺纹法兰, 它是那种会使用带着螺纹的法兰, 去跟管端螺纹进行相连接的法兰, 这种法兰存在着高压以及低压这两种类型。
法兰盖
和法兰配套使用的部件是法兰盖, 它如同封头一般在管端起到封闭的作用, 密封面存在光滑式以及凸凹式这两种, 它的规格以及适用压力范围跟配套法兰是一样的。
法兰垫片
使管法兰失效的主要形式是泄漏, 它跟密封结构型式有关, 跟被连接件的刚度有关, 跟密封件的性能有关, 跟操作有关, 跟安装有关, 跟许多因素有关。
垫片属于法兰连接里主要的密封件, 所以正确去选用垫片同样是确保法兰连接不会出现泄漏情况的关键所在。
依据管道所输送介质的腐蚀性、温度、压力以及法兰密封面的形式来选用的法兰垫片, 其种类是非常多的。管法兰垫片存在着非金属垫片, 还有半金属垫片以及金属垫片。
橡胶石棉垫
法兰连接中用量最多的垫片是橡胶石棉垫, 能够适用于诸多介质, 像蒸汽、煤气、空气、盐水、酸以及碱等等。橡胶石棉垫的厚度, 各专业并不统一, 一般采用3mm厚, 对于公称直径小于100mm的法兰, 其垫片厚度不超过2.5mm。
当垫片用于光滑密封面法兰连接的情况时, 其使用压力, 是不超过2.5MPa的。
炼油工业常用的橡胶石棉垫有两种：
橡胶垫
这是一种垫片, 它是由橡胶板制作而成的橡胶垫, 具备一定耐腐蚀性, 常被应用于管道法兰连接, 此管道用于输送低压水, 酸以及碱等介质, 其温度处于60℃以下, 压力不超过1.0MPa。
作为一种垫片, 它的特性是借助橡胶所具备的弹性功用, 从而达成较为出色的密封性功效, 所以此物通常会被运用在铸铁材质的法兰阀门的安装作业中。
缠绕式垫片
被简称为缠绕垫的那种垫片, 是缠绕式垫片, 它是由金属钢带以及非金属填料带缠绕起来得以形成的。
优点: 这种垫片具备制造简易的特性, 其价格较为低廉, 材料能够得到充分利用, 并且密封性能颇为良好, 它在石油化工工艺管道之上得到了广泛应用。
适用的参数有, 适用的公称压力是在4.0MPa以下, 适用温度存在范围, 08号钢的温度能够达到450℃, 由0Cr13钢带制作而成的缠绕垫, 其使用温度可以达到540℃。垫片的厚度通常是4.5mm, 当直径大于某个值时, 垫片厚度为6至7mm。定位环的厚度大概是3mm。
多数的这种类别的垫片会被应用于光滑面法兰连接的情况之中, 其密封面并不用去进行车水线之类的操作。存在一些缠绕垫, 它们还带有定位环, 这么做的目的是为了可以防止垫片出现偏离法兰中心的状况。
存在着这样一些材质, 其一是金属钢带材质, 其中包含着08号钢，还有0Cr13钢以及钢等；其二是非金属带材质, 涵盖了特性石棉, 以及柔性石墨、聚四氟乙烯等。
齿形垫
齿形垫是由各种金属制造而成, 这些金属材质包含普通碳素钢, 还有低合金钢, 以及不锈耐酸钢等等, 齿形垫的那种厚度处于3毫米直至5毫米的范围之内。
它借助同心圆的齿形密纹, 使其与法兰密封面相互接触, 由此构成多道密封, 所以密封性能较为良好, 常常被应用于凹凸式密封面法兰的连接。
适用的参数是, 最高的公称压力能够达到16.0MPa , 适用于工作温度比较高的部位 , 类似0Cr13材质的齿形垫 , 它的适用温度可以达到530℃。
金属垫圈
金属垫圈种类繁杂多样, 若按形状去划分, 存在金属平垫圈, 还有截面积是椭圆形的金属垫圈, 以及八角形金属垫圈和透镜式垫圈。要是按制造材质进行区分, 包含低碳钢, 还有不锈耐酸钢、紫铜、铝以及铅等等。
有条关于金属垫圈使用的原则, 也就是, 金属垫圈使用的一个原则是, 垫圈表面的硬度得比法兰密封面的硬度低。
依照管道所输送介质之温度、压力、腐蚀性以及连接法兰的密封形式来确定垫片选用, 专业性较强的垫片, 比如说透镜垫, 适用于高压法兰连接。
法兰用螺栓
有一种用于连接法兰的螺栓, 它存在单头螺栓以及双头螺栓这两种类别情形, 然后呢, 其上面具备的螺纹往往也就是三角形公制粗螺纹这种样式。
单头螺栓
一头的螺栓也被称作六角头螺栓, 它还被划分成半精制以及精制这两种类别, 于中低压工艺管道之上, 运用得最多的乃是半精制的一头螺栓。
用于制造单头螺栓的常用材质包含Q235A, 材质有35号钢等, 其常用于公称压力在2.5MPa以下的法兰连接。
螺栓适用的温度是跟着它的材质来确定, 也就是说, 像是用35号钢去生产制造成的螺栓, 其适用的温度能够达到350℃, 而对于钢制造的螺栓, 它适用的温度能够达到570℃。
双头螺栓
工艺管道上面所运用的那种双头螺栓, 大多数都是采用等长的双头精制螺栓, 它适用于温度较高时的法兰连接之中, 并且也同样使用于压力较高状况底下的法兰连接。
材质包含 35 号钢等等, 其公称压力范围是从 1.6MPa 至 32.0MPa, 适用温度能够达到 700℃。
螺母
螺母, 被统统称作六角螺母, 它分为半精制与精制这两种类型, 依据螺母的结构形式, 又能够进一步分为A型和B型这两种。
多采用A型螺母的, 是半精制单头螺栓；多采用B型螺母的, 是精制双头螺栓。螺母与螺栓, 需配套使用, 可是螺母制造材质的硬度, 不能超过螺栓材质的硬度。
