最新工程图中焊接焊缝符号和标注方法

焊缝符号和标注汇总（参考国标）

前言: 要想更好地使用, 首先得清楚焊接符号以及标注的定义才行, 在网上广泛流传的焊接符号教程, 是依据GB/T324 – 1988焊接符号表示方法制作的, 然而如今国标已然升为GB/T 324 – 2008焊缝符号表示法了, 情况如下所示:

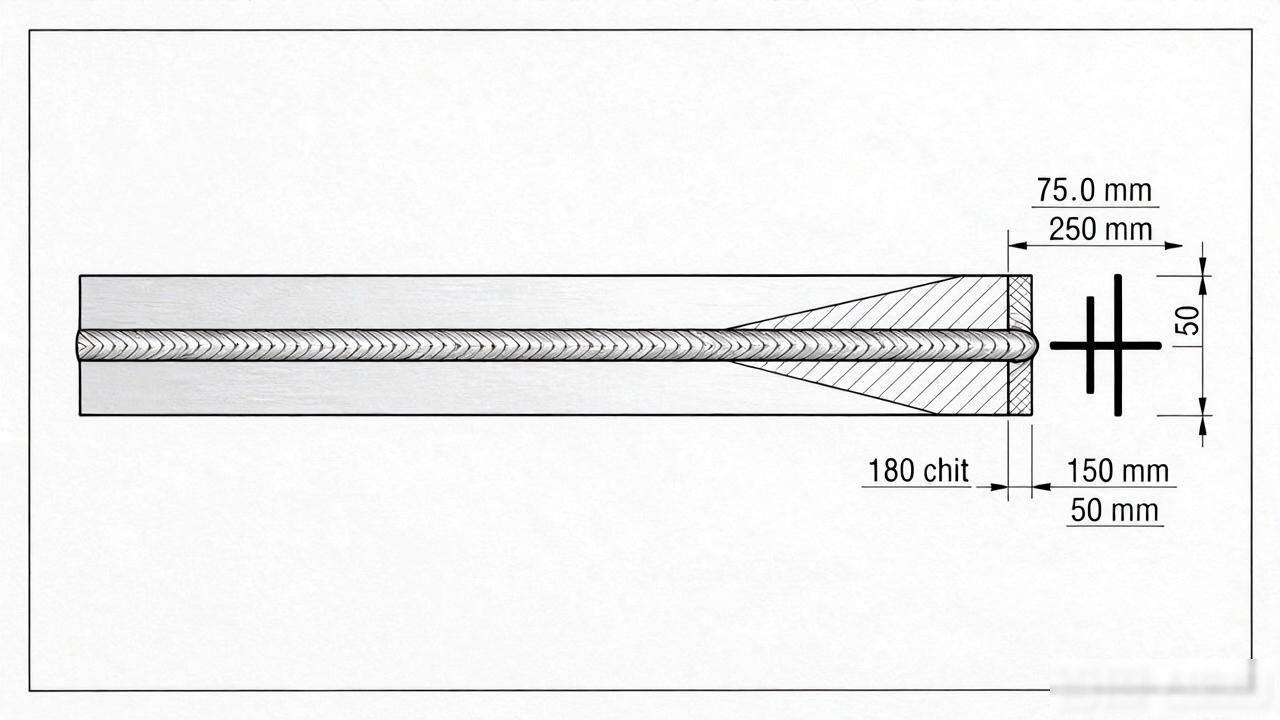

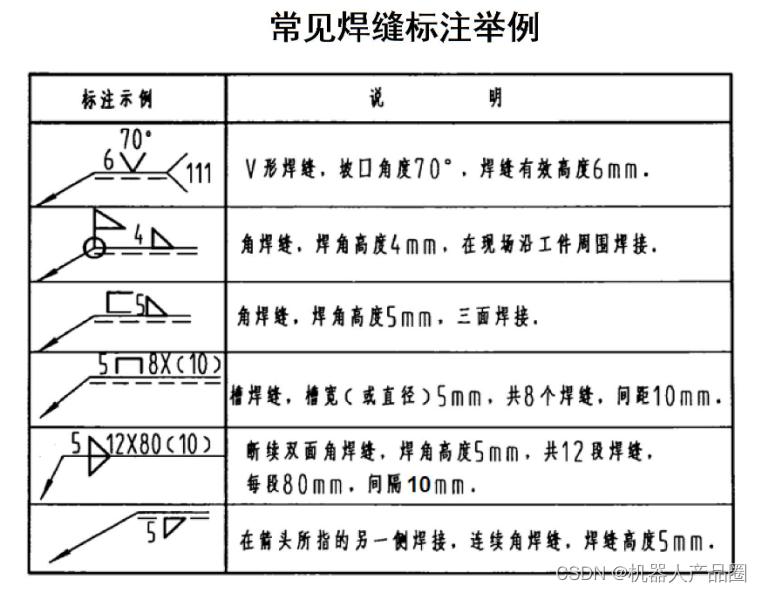

快速学习：常见焊缝标注举列：

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法

焊缝标注主要采用符号标注法, 于非要害之时准许搭配图示法。像借由连续或者断续的粗线展现连续或者断续焊缝；当有需求之际描绘焊缝局部剖视图或者放大图来表示焊缝剖面形状；以细实线去绘制焊前坡口形状等之类的情况。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注方面, 存在着诸多要素, 当中呢, 焊缝基本符号以及指引线, 它们共同构成了焊缝的基本要素内容, 这二者属于必须要进行标注的部分。

除了焊缝的基本要素之外, 在有必要的情况时, 应当另外加注其他的辅助要素, 像是辅助符号, 补充符号, 焊缝尺寸符号以及焊接工艺等方面的内容。

3、焊接符号及标准

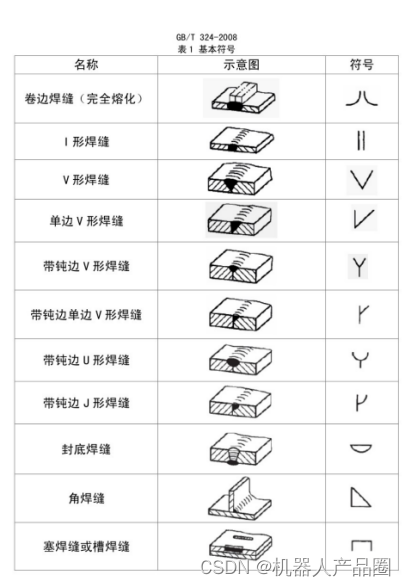

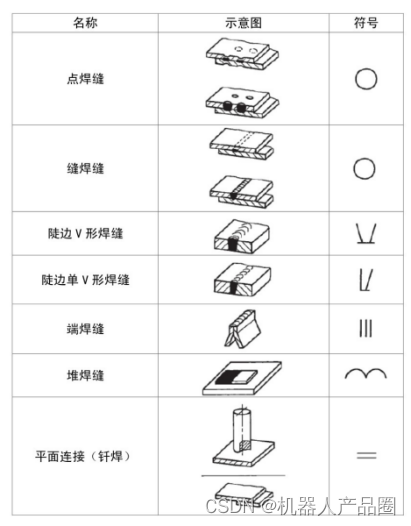

（1）表示焊缝横断面形状的符号是焊缝基本符号, 其共有20个（以前仅有13个）, 详情参见GB/T 324 – 2008焊缝符号表示法, 比如: 。

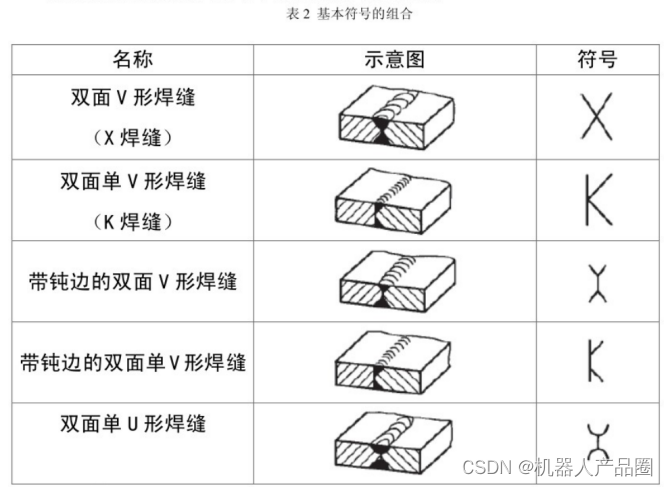

（2）用基本符号进行组合, 在对双面焊焊缝或者接头予以标注的时候, 基本符号能够组合起来使用, 这是新增的情况, 不存在辅助符号了。

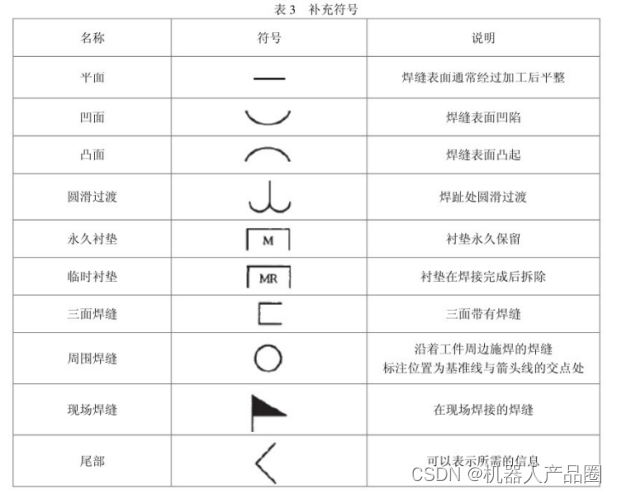

（3）补充符号用以进行补充说明, 针对有关焊缝或接头的某些特征, 特征包括表面形状、衬垫、焊缝分布、施焊地点等。以往仅有5个补充符号。

4、指引线

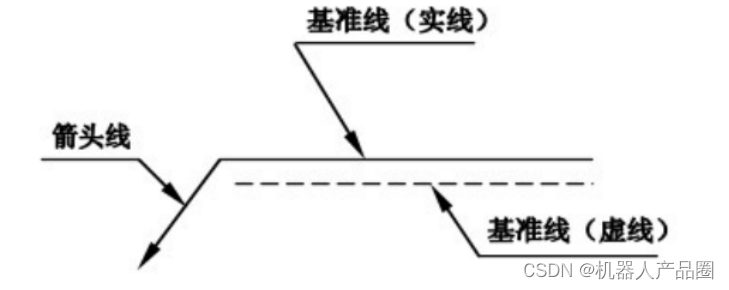

（1）指引线由箭头线和基准线（实线和虚线）组成

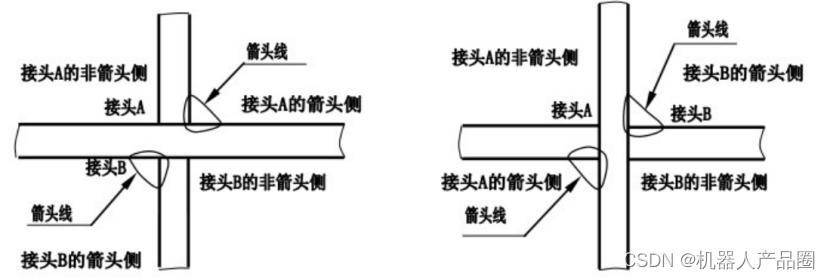

（2）箭头线：

朝着箭头所直指方向的接头那一侧, 被称作是“接头的箭头侧”, 而跟它相对的另外一边, 就被定义为“接头的非箭头侧”。

（3）一般的说来, 这基准线, 应当跟那图样的底边保持平行, 而在那种必要的情形之下, 它也是能够和底边呈现垂直状态的。

实线和虚线的位置可根据需要互换。

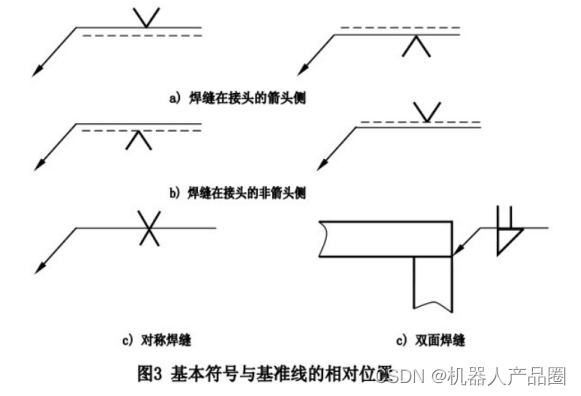

基本符号与基准线的相对位置

当基本符号处于实线那一侧的时候, 这意味着焊缝是在箭头所指的那一侧, 这种情况可以参照图3a)。

若是基本符号处于虚线一侧的情况, 那就意味着焊缝处于非箭头的那一侧, 这种情况可参照图 3b)。

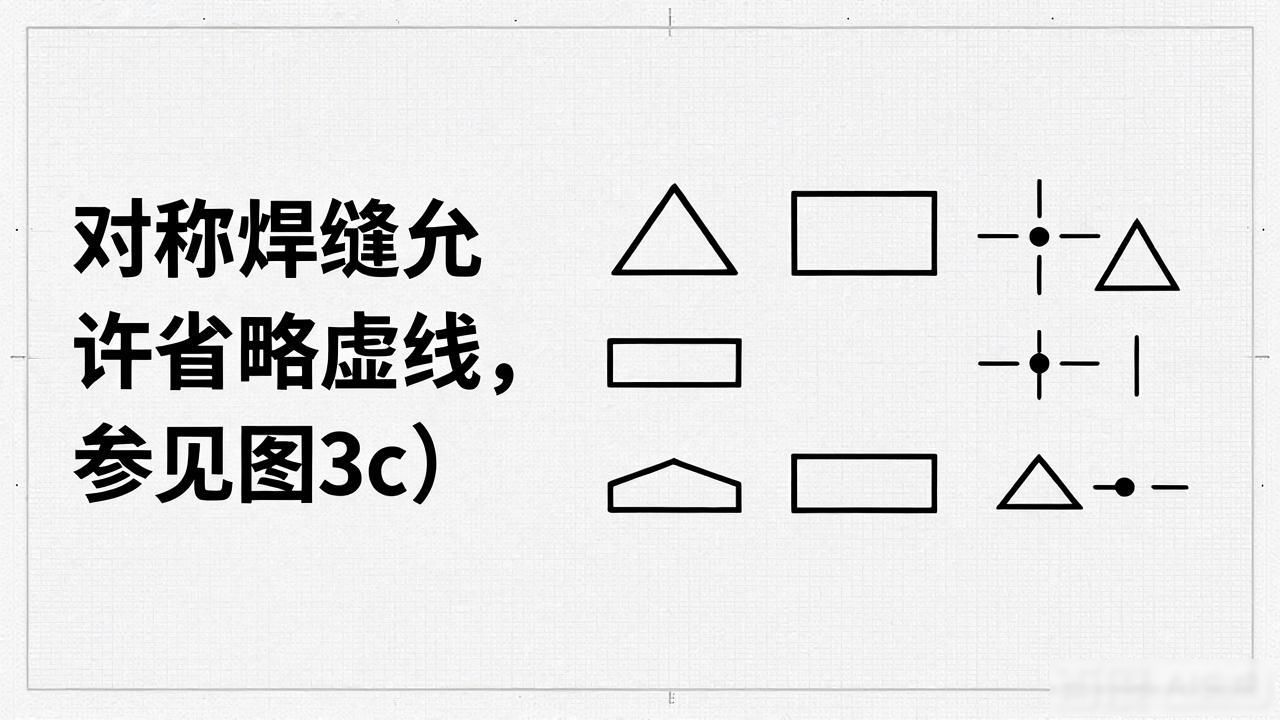

——对称焊缝允许省略虚线，参见图 3c)；

在所明确的焊缝分布位置的情形之中, 存在着一些双面焊缝, 这些双面焊缝是可以省略虚线的, 具体可参看图3d)。

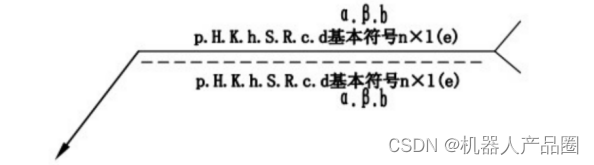

（4）必要时， 可以在焊缝符号中标注尺寸。如下图：

标注规则

尺寸的标注方法

——横向尺寸标注在基本符号的左侧；

——纵向尺寸标注在基本符号的右侧；

坡口角度被标注在基本符号的上侧或者下侧, 坡口面角被标注在基本符号的上侧或者下侧, 根部间隙被标注在基本符号的上侧或者下侧。

——相同焊缝数标注在尾部；

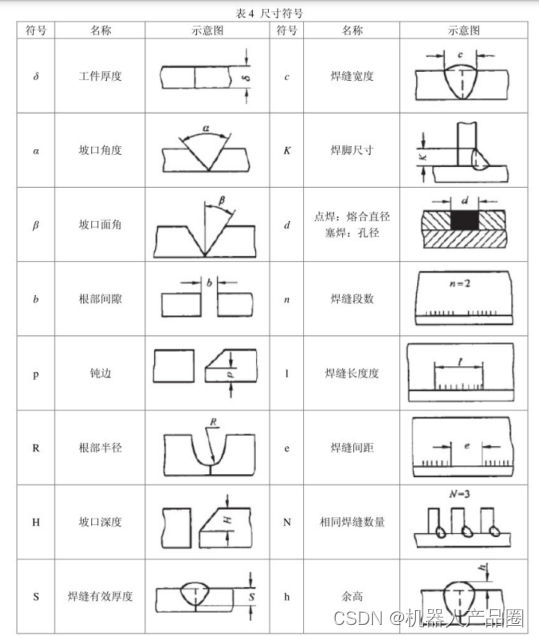

当存在较多尺寸, 且不容易进行分辨的时候, 能够在尺寸数据的前面, 标注与之相对应的尺寸符号。

当箭头线方向改变时， 上述规则不变。

关于尺寸的其他规定

对焊缝位置尺寸来说, 若其不在焊缝符号里进行标注, 那么就需要把它标注在图样之上。

在基本符号靠右设置的情况下, 不存在任何种类的尺寸标注, 并且也没有其他方面的说明, 此时, 这就意味着焊缝在工件的整个长度走向方面是连续不断的。

当基本符号的左侧, 没有任何标注尺寸的情况, 并且不存在其他说明的时候, 这就意味着对接焊缝需要完全焊透。

塞焊缝、 槽焊缝带有斜边时， 应标注其底部的尺寸。

5、焊接代号

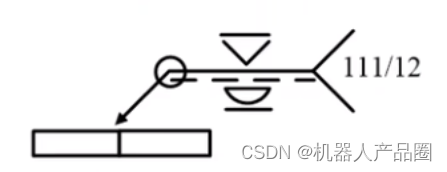

如, 下面的图呈现对接接头周边的焊缝, 焊条电弧焊（111）于非箭头那边进行打底操作, 其表面要保持齐平, 埋弧焊（12）所焊成的V形焊缝处在箭头一侧, 表面同样要求达到齐平状态。

注意，当焊缝运用多种焊接方式, 又或者对焊接方式存在特殊要求之际进行标注, 一般情形下是不做标注的。

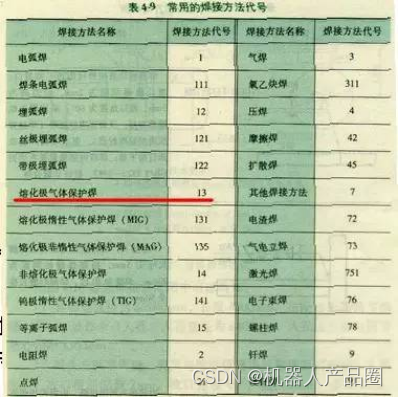

具体参考GB 5185 – 1985金属焊接及钎焊方法在图样上的表示代号, 这是常见的焊接方法代号。

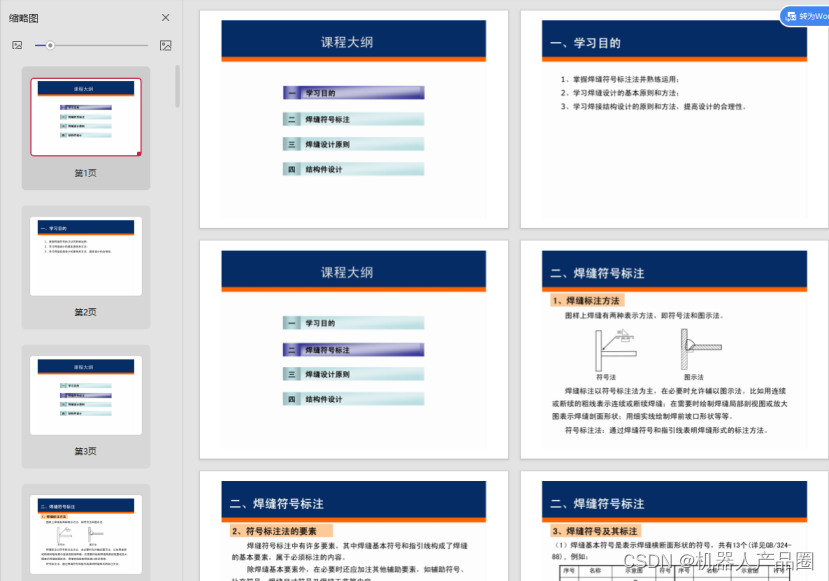

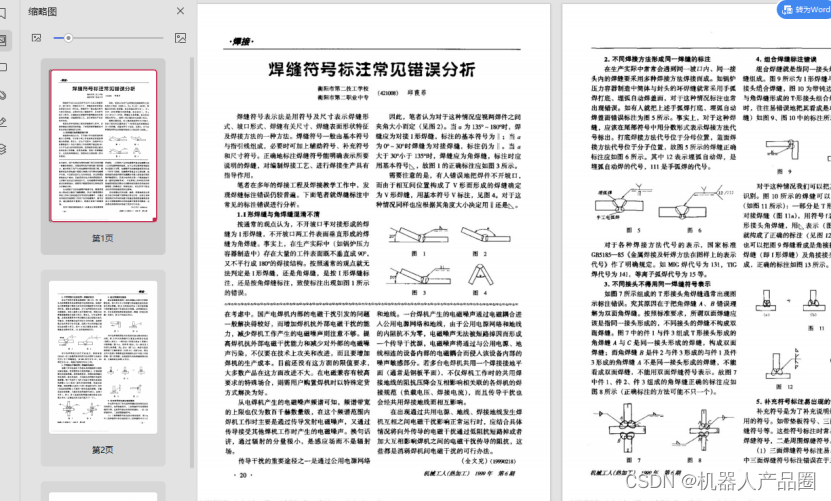

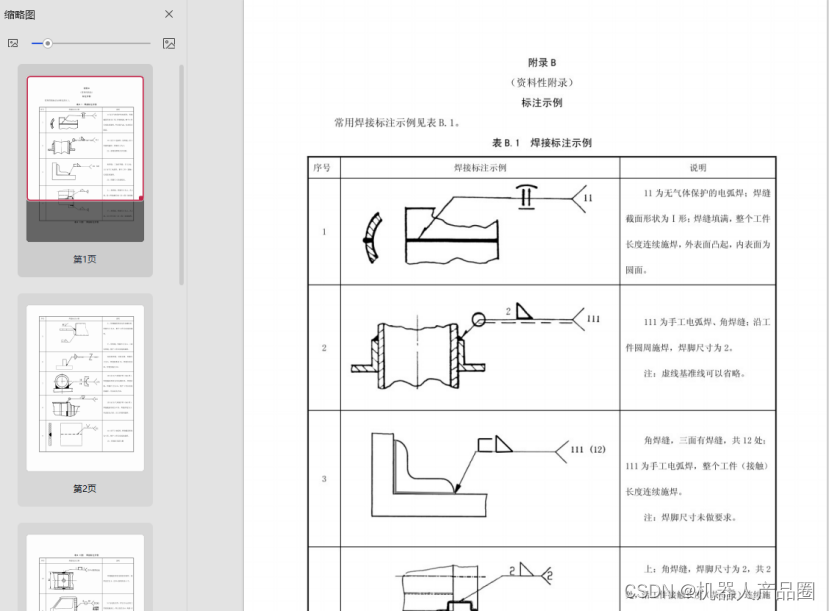

详细资料可以参考附件中的文件

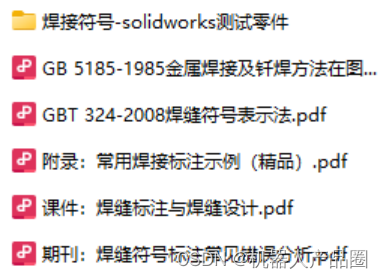

附件汇总：
