1.焊缝的表示方法
在非标机械制造里头, 焊接属于一种主流的结构连接形式, 它相较于铆接更为可靠, 在单件或者小批量生产当中, 它比铸造成型, 成本要低些, 重量也更轻些, 所以应用极为广泛。
结构工程师在设计图纸上给出的, 用于向焊接工作人员传递结构焊接要求的工程化语言, 是焊缝标注信息, 它是现场施焊的依据。

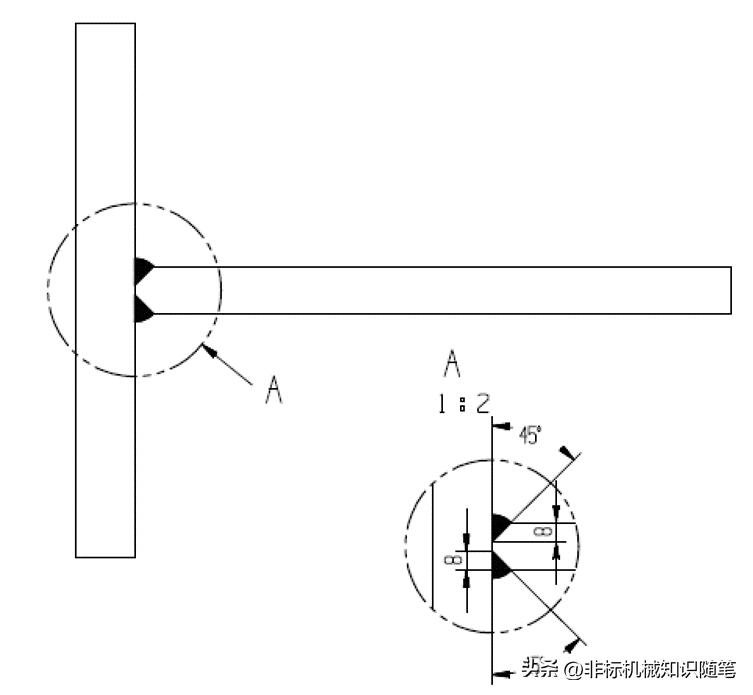

此刻, 于钢结构以及机械设计图样当中, 焊缝存在符号标注法(像图1 – 1那般)与图示法(如 图1 – 2所示)这两种方式, 当中以符号标注法作为主要方式, 在符号标注法没能够将焊缝信息全然清晰表达出来的情形之下, 借助图示法予以说明。

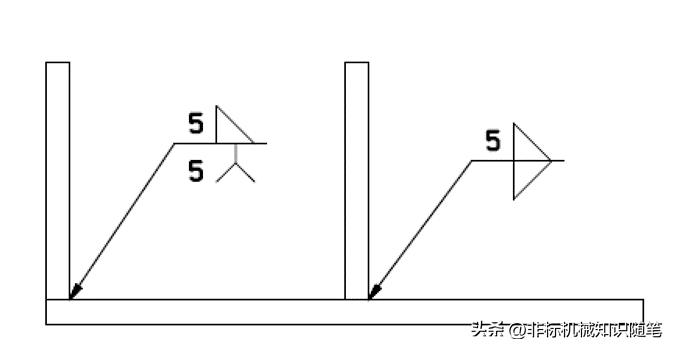

图 1-1 符号表示法示例

图 1-2 图示法
2.符号标注法的基本要求
焊缝符号标注里头有着众多要素, 当中焊缝基本符号跟指引线形成了焊缝的基本要素, 这属于必须要标注的内容, 请看一下图2-1。

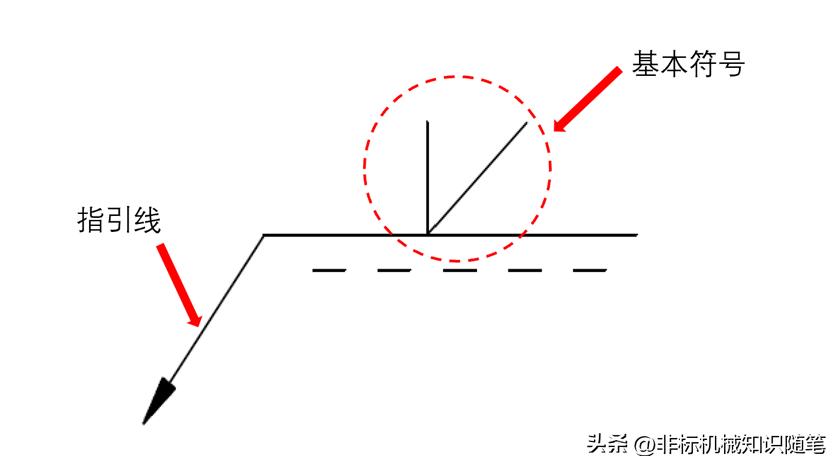

图 2-1 焊缝符号的基本组成要素
在焊缝基本要素之外, 于有必要的当口, 还得予以加注别的辅助要素, 像是补充符号, 焊缝尺寸符号, 以及焊接工艺方法这类内容。
2.1.基本符号

焊缝基本符号意义在于对焊缝横截面基础型式、特征予以表示, 其数量总计为20个, 具体呈现于表2-1当中。

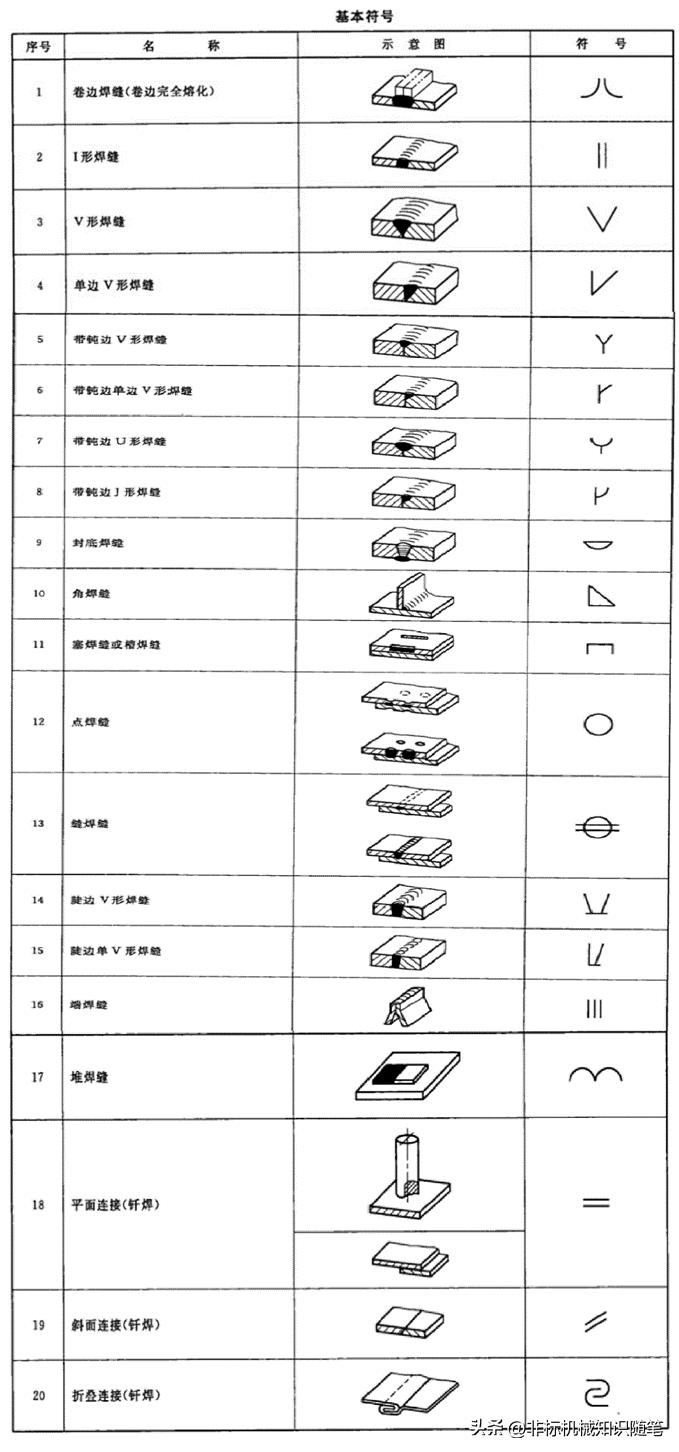

表 2-1 焊缝的基本符号
进行双面焊焊缝或者接头的标注之际, 基本符号能够组合起来运用, 像下面的表2-2所呈现的那样。

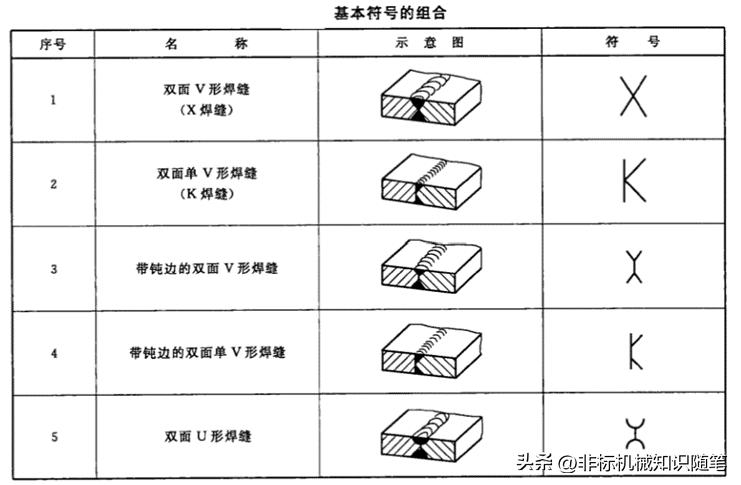

表 2-2 焊缝符号的组合
2.2.补充符号
用来补充说明有关焊缝或接头某些特征的补充符号, 比如说表面形状、衬垫、焊缝分布、施焊地点等, 补充符号一共有10个, 见表2-3所示。

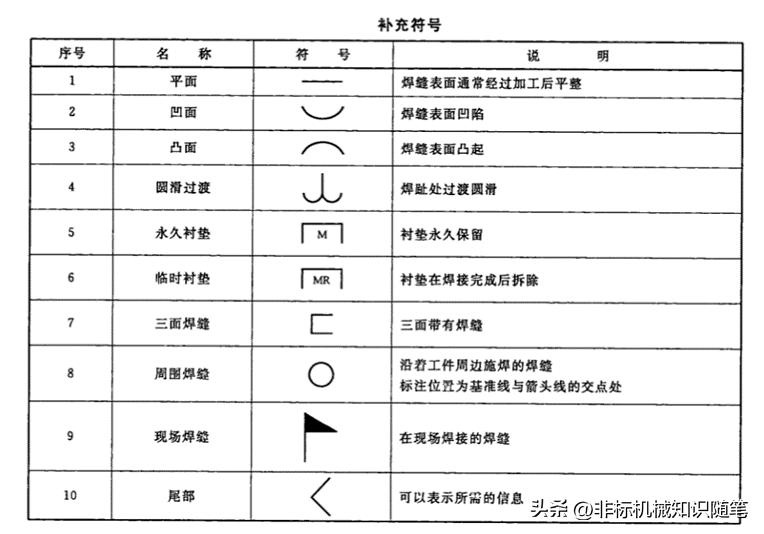

表 2-3 补充符号
2.3.符号在图样上的位置
焊缝那准确无误的位置, 一般是通过基本符号跟指引线之间相互的位置来予以确定的, 具体涉及到的位置有, 是箭头线所处的位置, 还有基准线所处的位置, 以及基本符号所在的位置。
指引线先是由箭头线构成, 然后还有基准线, 基准线通常涵盖实线以及虚线这两种, 就如同图2-2所呈现的那样。

图 2-2 焊缝指引线

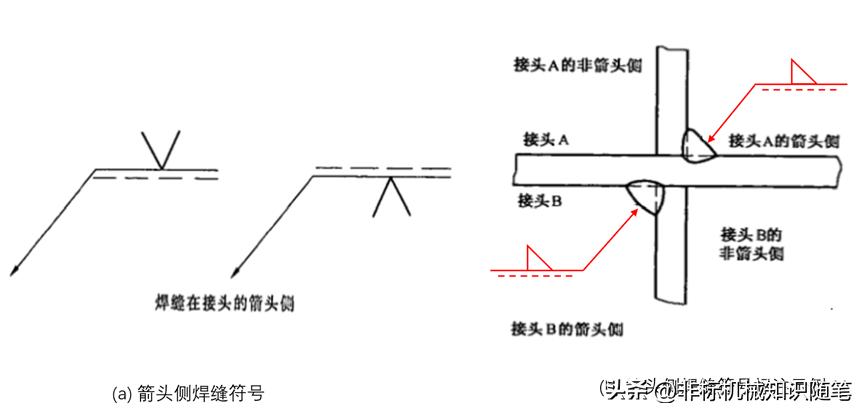

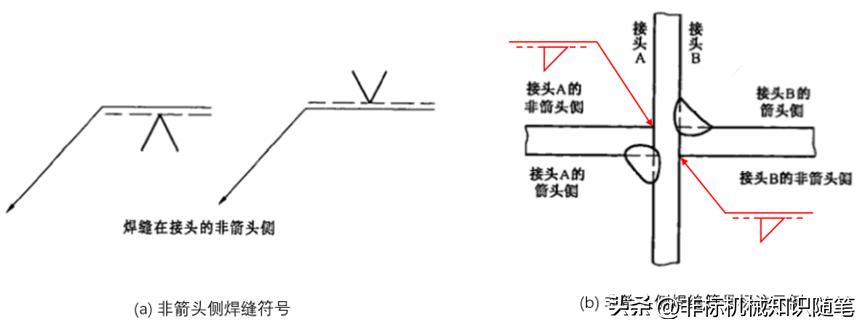

当箭头线朝着焊缝接头侧指示过去的时候, 基本符号应当处于基准线实线那一侧, 就如在图2-3里所呈现的那样;当箭头线朝着焊缝接头对侧指示的时候, 基本符号应当处于基准线虚线那一侧, 如同图2-4展示的这般。


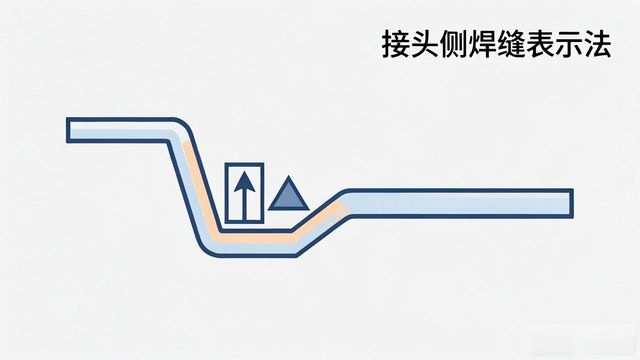

图 2-3 指向接头侧焊缝表示法

图 2-4 指向非接头侧焊缝表示法

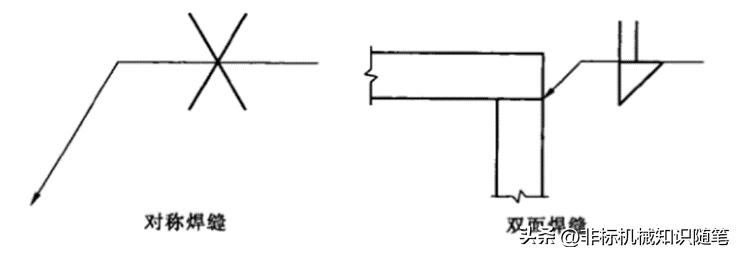

允许省略基准线的虚线的是对称焊缝, 在焊缝分布位置明确的情形下, 双面焊同样可以省略虚线, 就如同图2-5所示。

图 2-5 对称焊缝和双面焊缝的标注
2.4.焊缝尺寸及标注

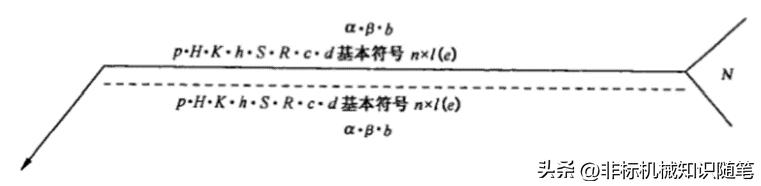

焊缝尺寸信息的标注格式见图2-6所示。

图 2-6 焊缝标注的基本格式
焊缝尺寸标注应遵循以下要求:
1)关于焊缝横断面的尺寸信息标注在基本符号的左侧;
2)焊缝沿长度方向的分布尺寸信息标注在基本符号右侧 ;
3)将剖口焊缝的剖口角度进行标注,把剖口面角度予以标注, 把根部间隙进行标注, 使其在基本符号的上侧或者下侧。
4)相同焊缝数量标注在焊缝符号的尾部;
尺寸较多不容易分辨的时候, 能够在尺寸数字前面标注对应的尺寸符号, 表示具体尺寸符号含义看见下面的表2-4。

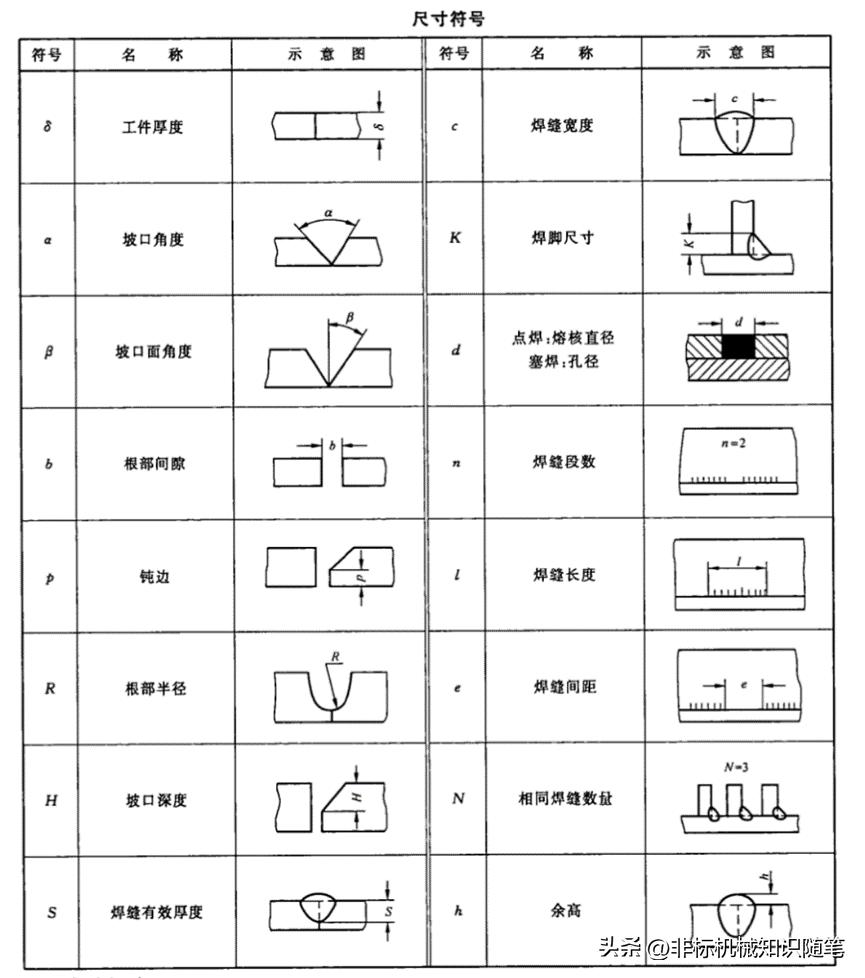

表 2-4 焊缝尺寸符号
3.常见焊缝标注示例

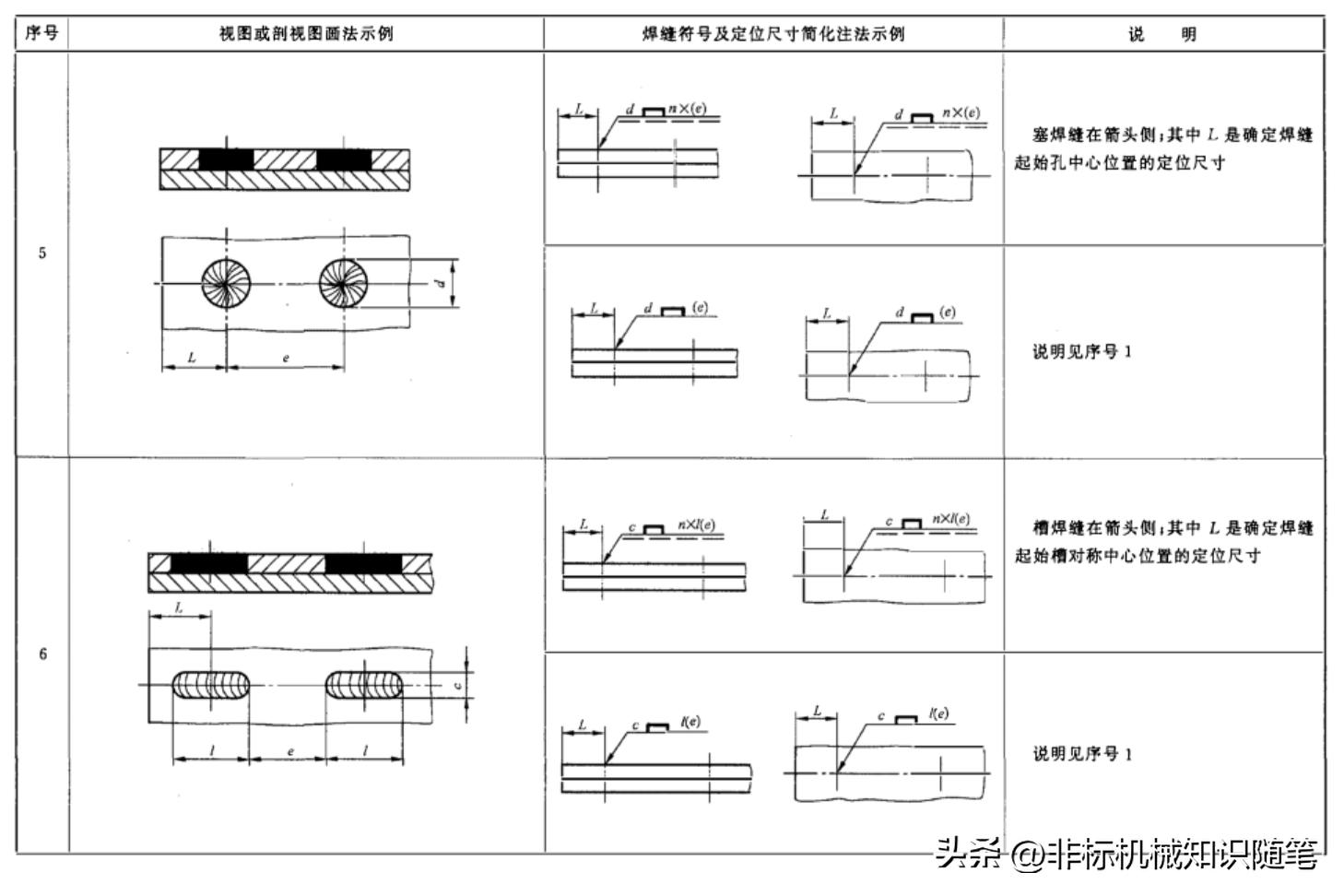

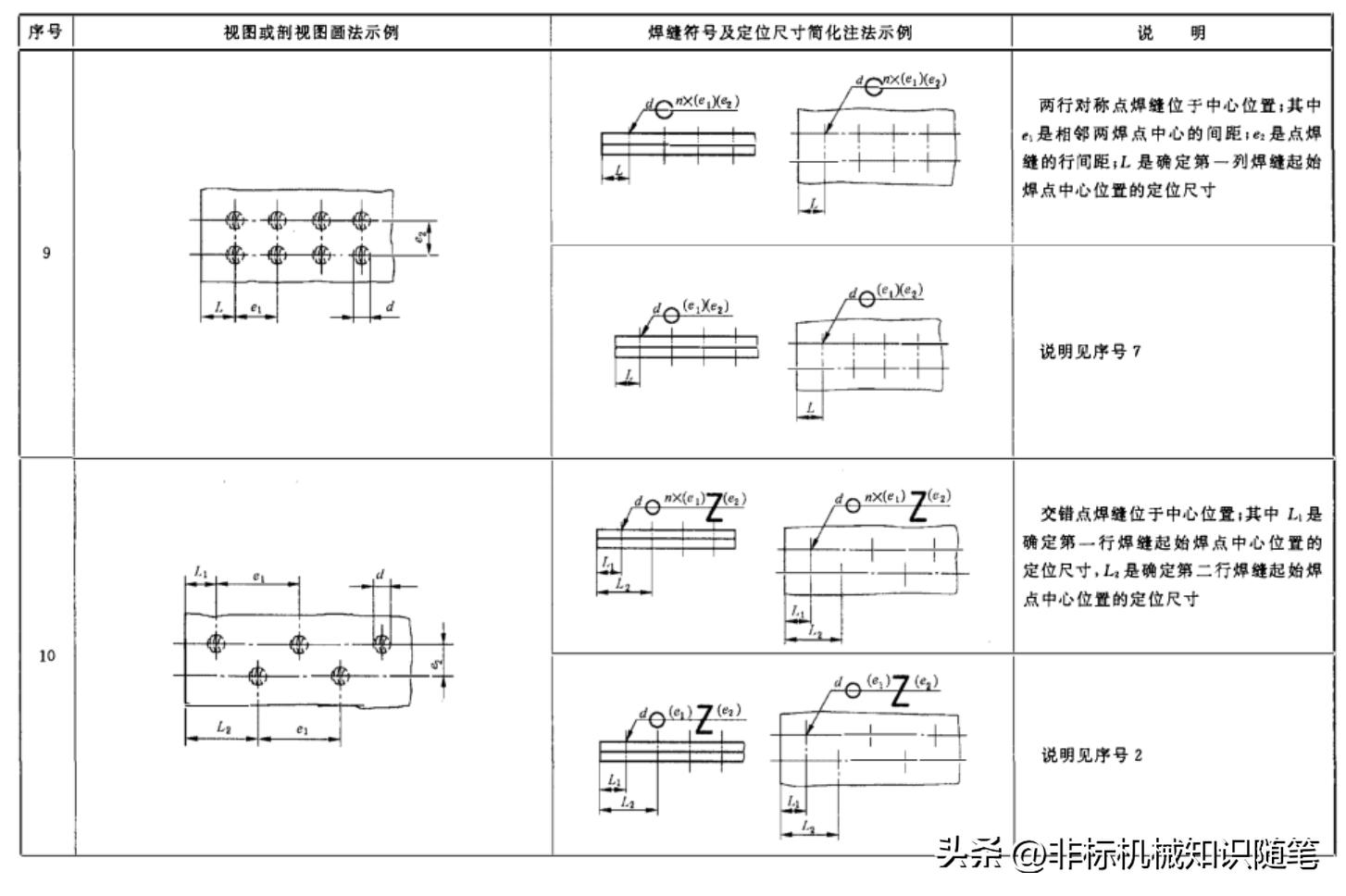

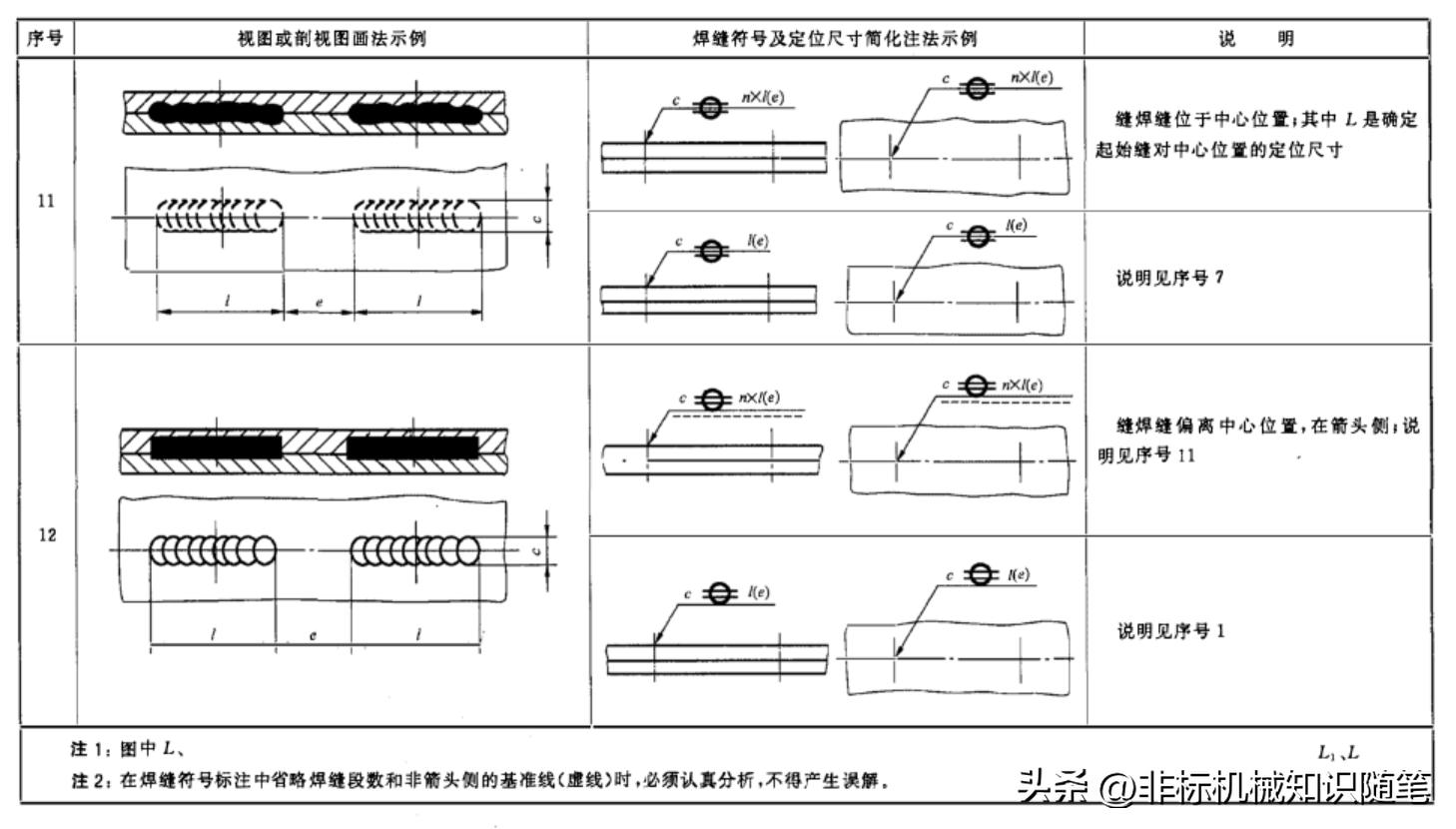

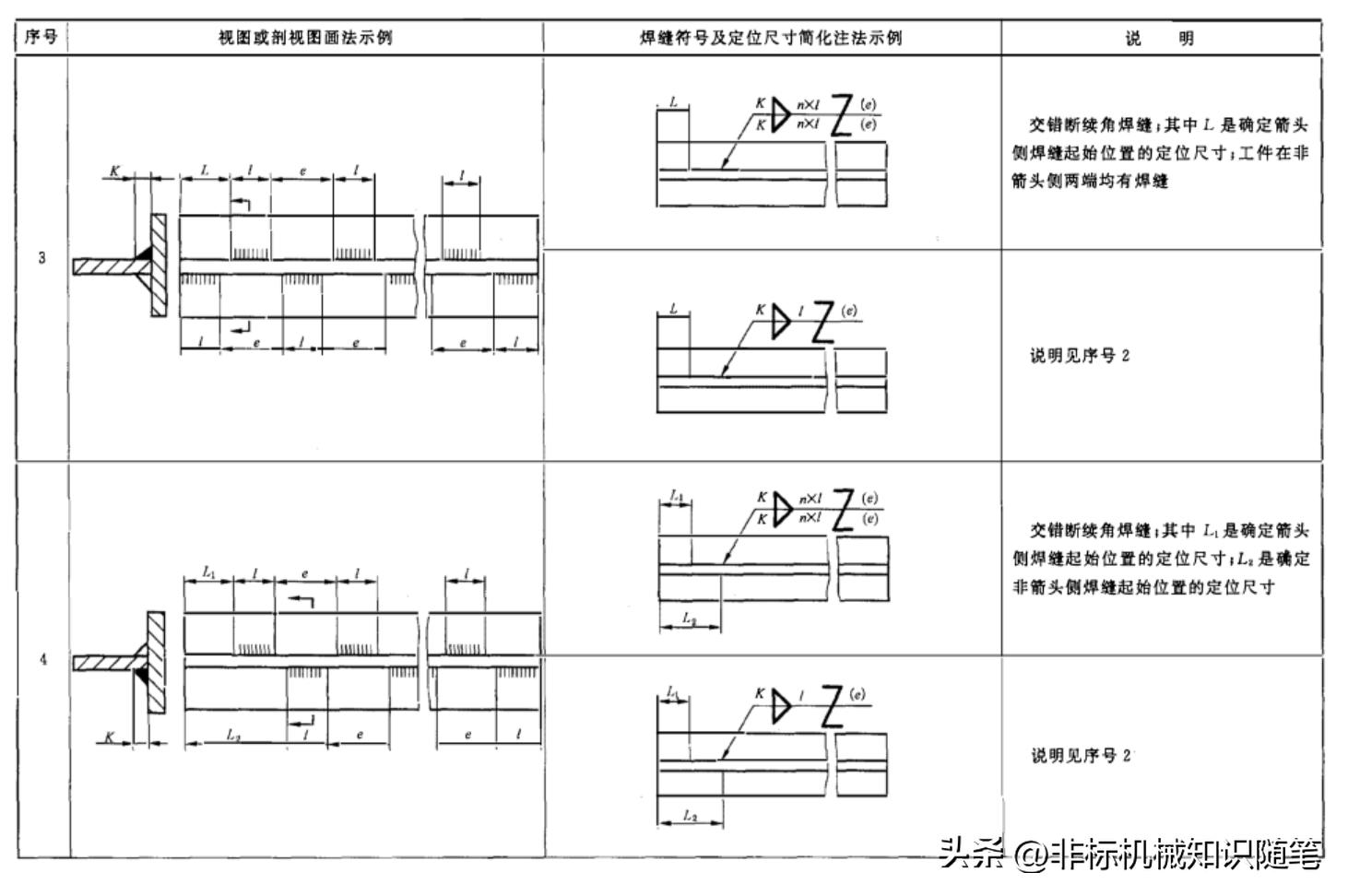

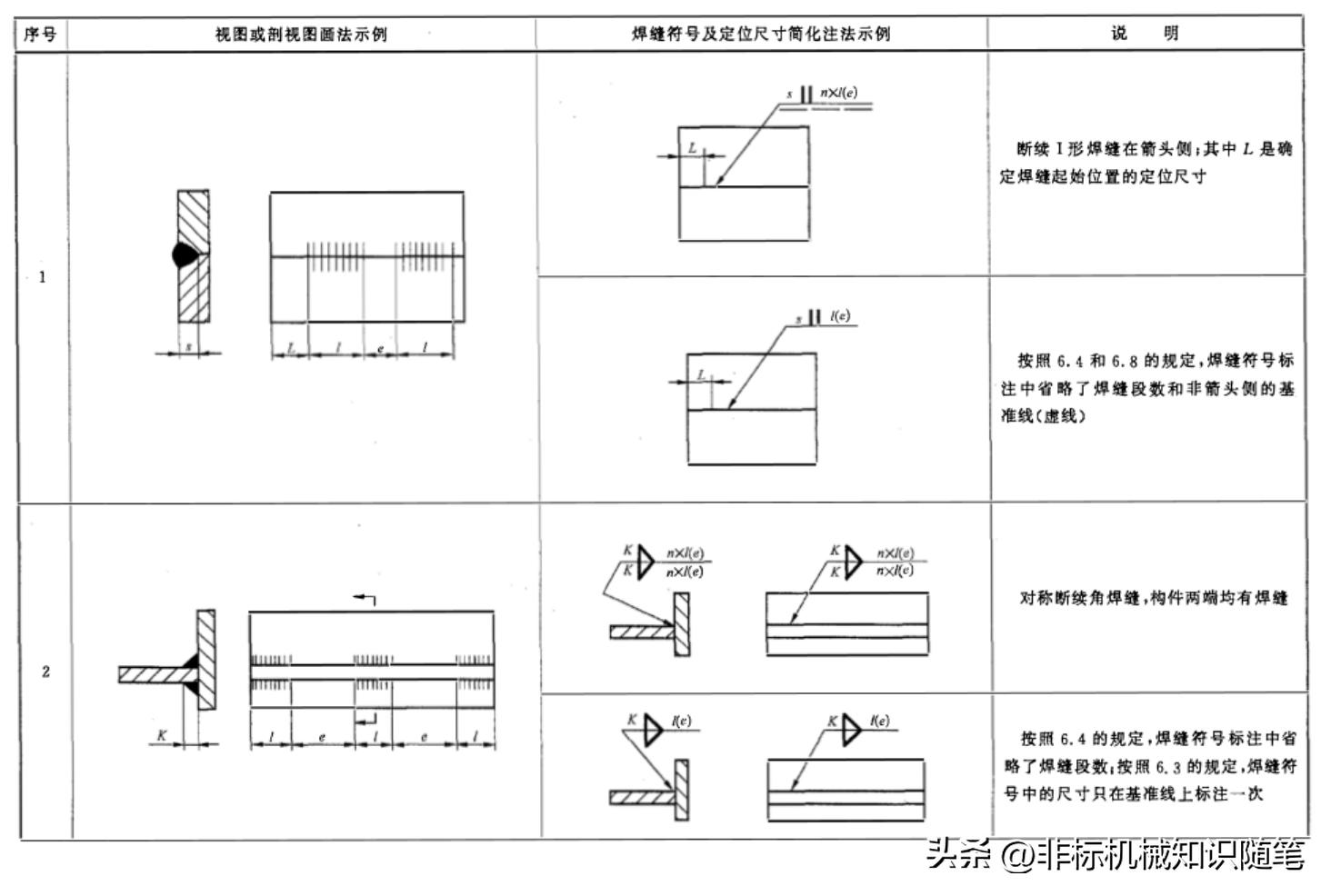

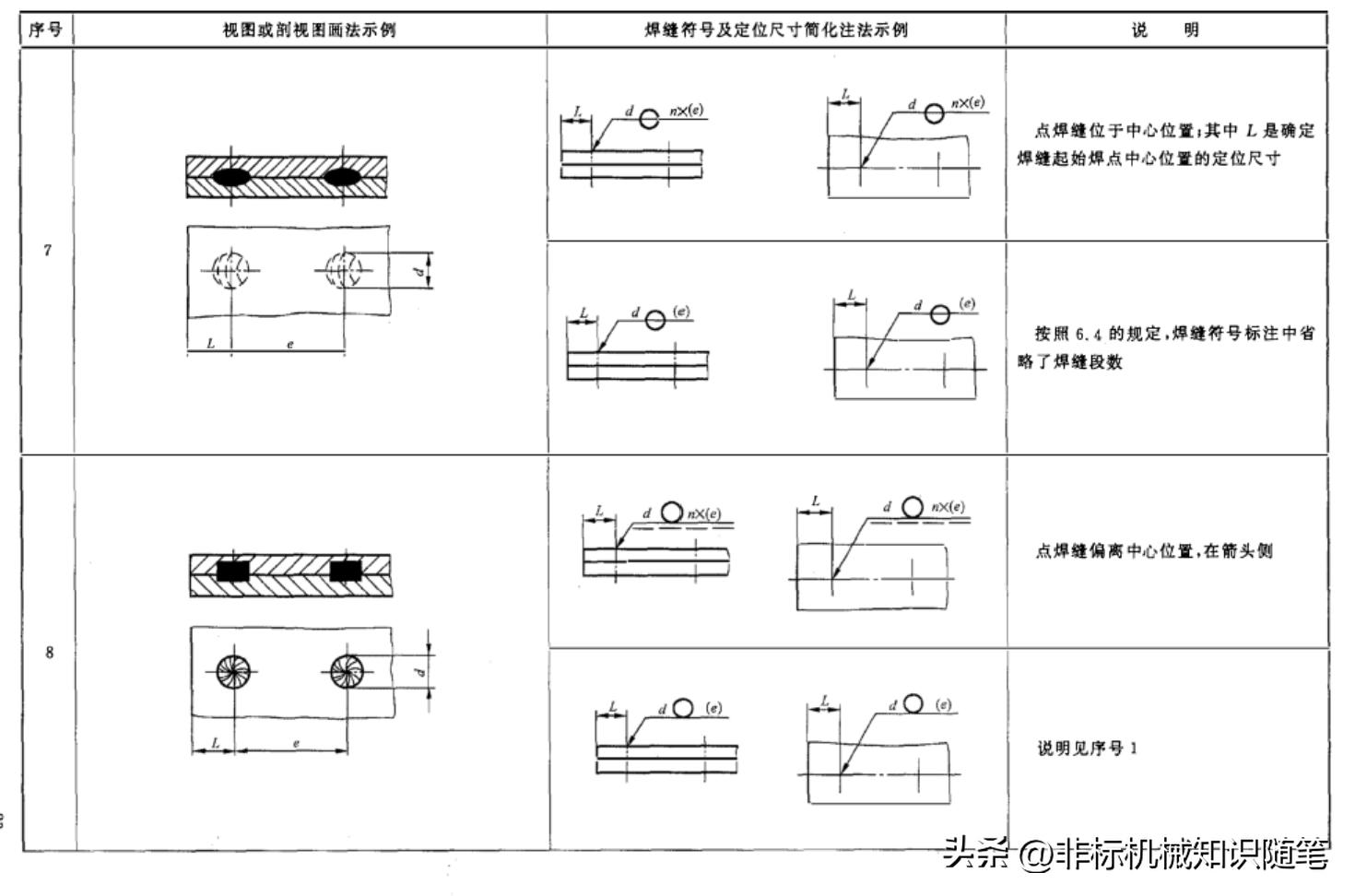

表 3-1 常见焊缝标注示例

表 3-1 续

表 3-1 续

表 3-1 续

表 3-1 续

表 3-1 续
