立马看懂焊接符号标注，超详细！

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

注, 尺寸符号是焊缝的, 其选用范围, 会在介绍基本符号的时候, 同时去进行介绍, 并且, 仅仅介绍和基本符号有关联的部分。

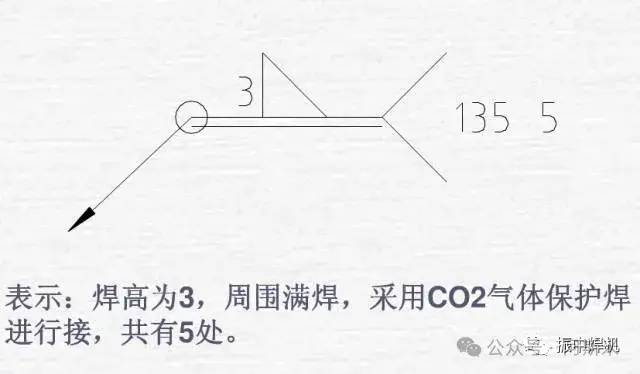

焊缝标注的示例能够参考见下面的图 , 图里展示的焊缝符号之中存在: 基本符号 , 也就是图中数字 8 后面的那个符号 , 补充符号 , 即图中的一面黑旗 , 指引线 , 还有焊缝尺寸符号。

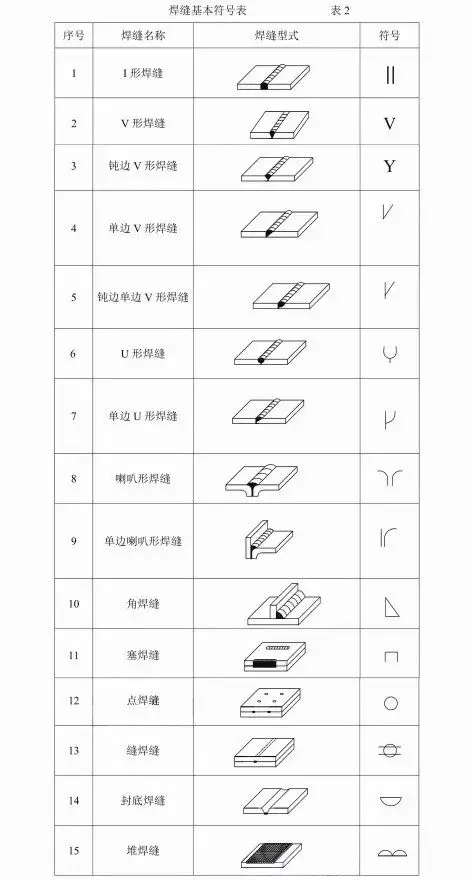

表示焊缝截面形状的符号是焊缝基本符号, 像I形焊缝、V形焊缝、帶钝边V形焊缝、角焊缝、封底焊缝等, 基本符号与辅助符号于图纸经由粗实线绘制, 引出线却是借细实线绘制, 具体符号请看下面表格。

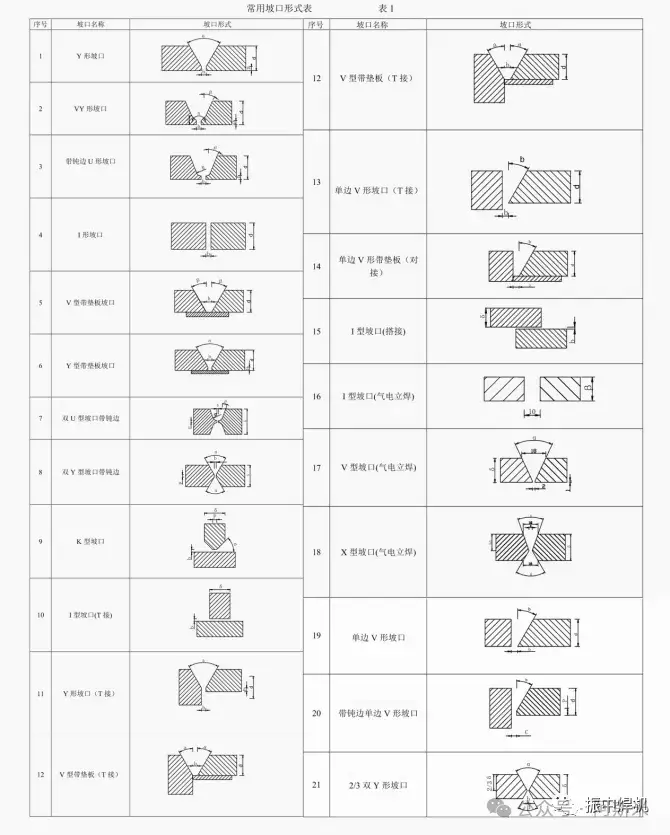

常用坡口形式如下：

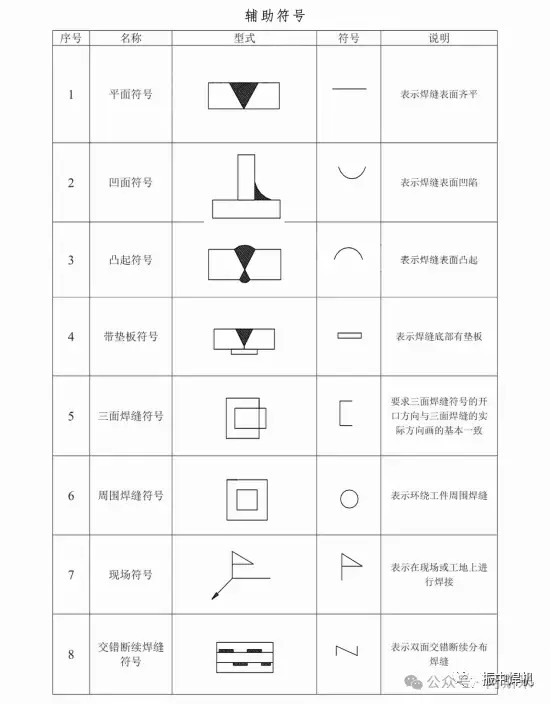

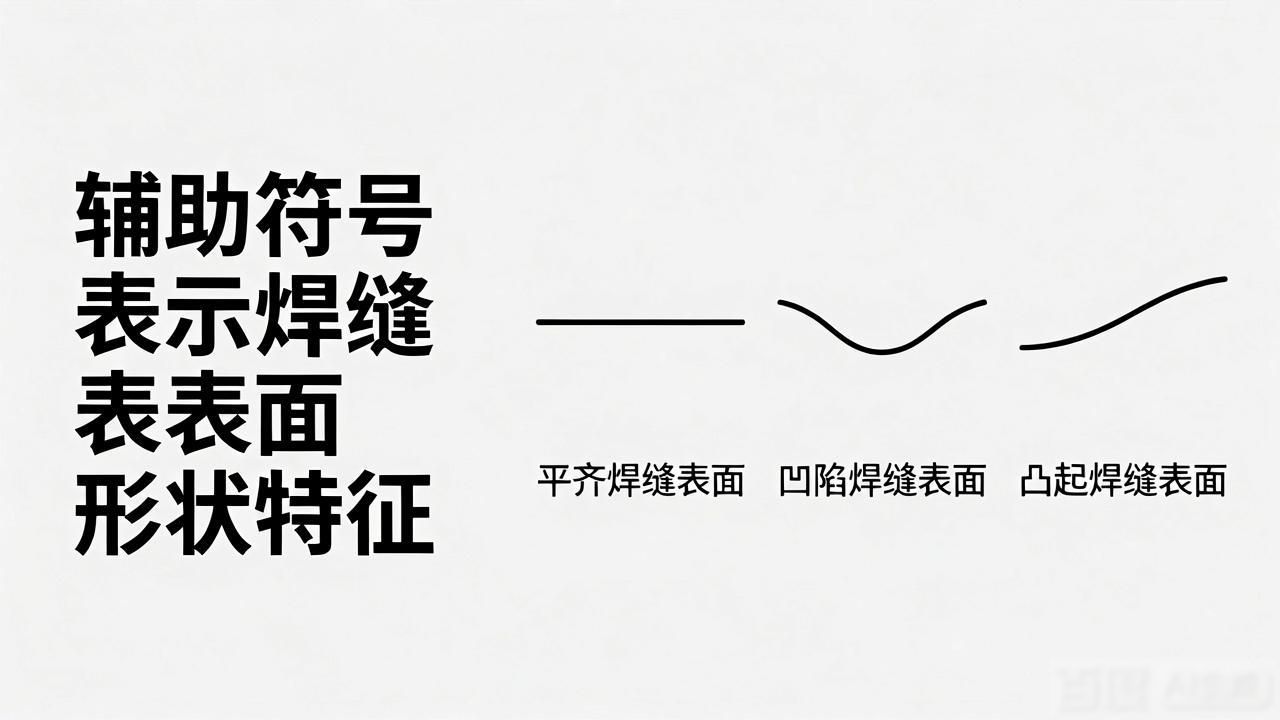

辅助符号, 是用来表示焊缝表面形状特征的符号, 而这类辅助符号存在三种, 它们分别用以表示焊缝表面平齐之状, 还表示焊缝表面呈现凹陷之状, 以及表示焊缝表面展现凸起之状。通常情形下, 鉴于不需要确切地去说明焊缝的表面形状, 所以辅助符号常常在图示标记中是不被标注出来的。

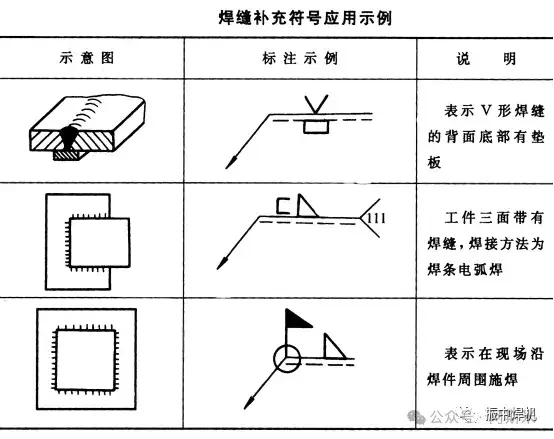

有时候, 是为了对焊缝的某些特征予以补充说明, 在这样的情况下, 此时就不可或缺地要用其它符号展开表示。关于补充符号应用的示例, 其展现在下方的表格里。

可是呢, 要想完完全全地将焊缝表示出来, 除开上面提到的那些符号之外, 还得包含指引线, 还有一些尺寸符号以及数据。

带有箭头的指引线是指引线的一部分, 指引线还有两部分基准线, 其中一条是实线, 另外一条是虚线, 像上图a那样。

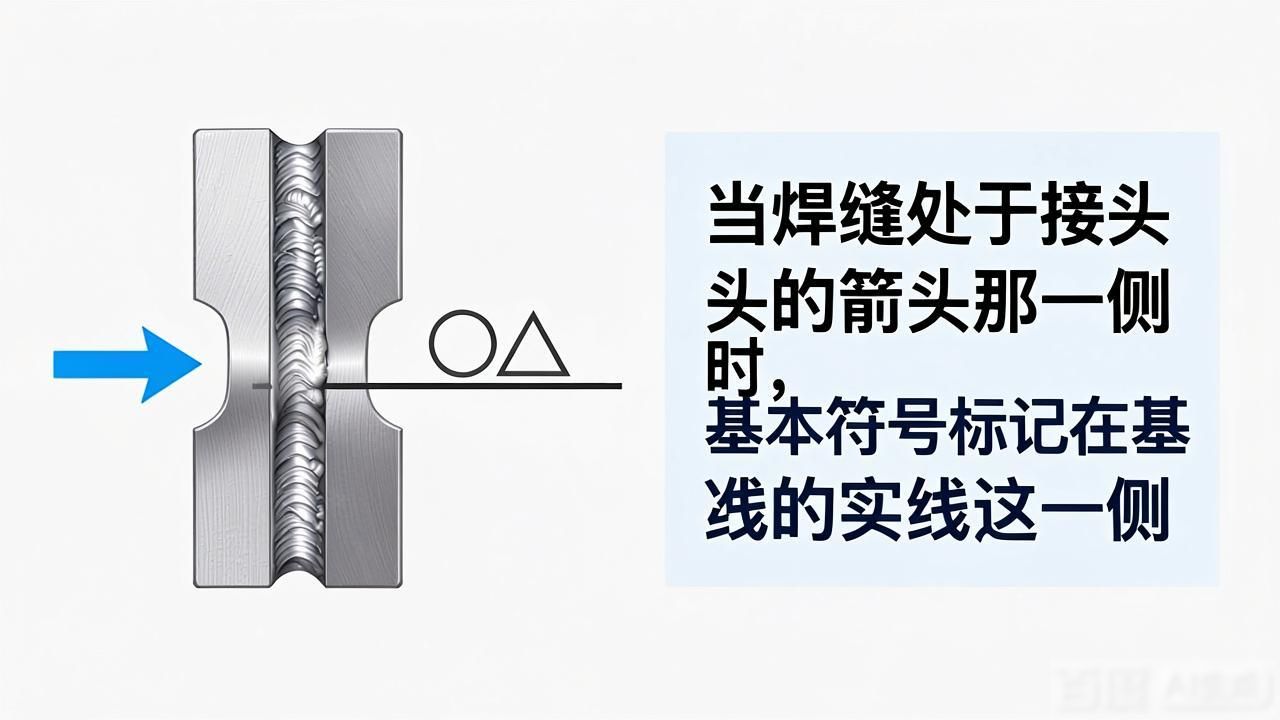

设若焊缝处于接头的箭头那一侧, 那么就要把基本符号标记在基准线的实线这一侧, 恰似图b所示。

要是焊缝处于接头的非箭头那一侧的话, 那么就要把基本符号标注在基准线的虚线这一侧, 就如同图c那样。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

尺寸众多的焊缝, 要是标注实际焊缝之际, 较少尺寸因素的话, 便直接把尺寸标注在焊缝符号处。有时, 为了能更明确地将焊缝的形式表示出来, 就会采用机械制图的方式予以表示。

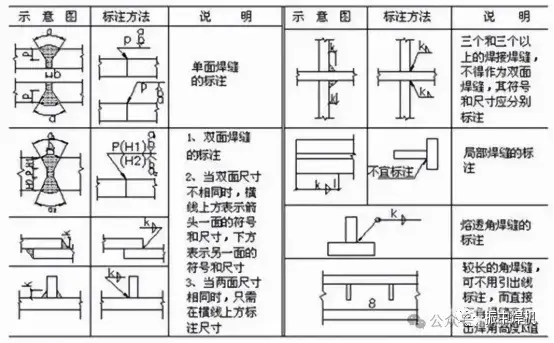

下表列出了一些常见焊缝尺寸的标注实例：

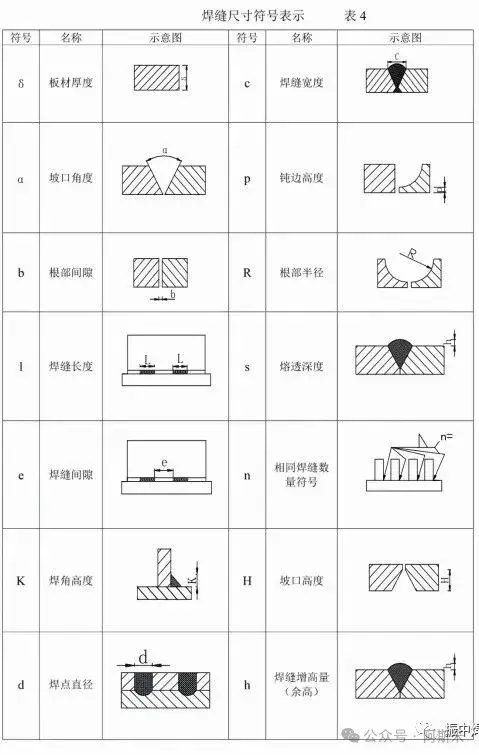

注：关于尺寸符号的说明

1、 哪怕基本符号右侧没有任何标注, 并且也没有其他说明, 这时候就意味着, 在工件的整个长度方面, 焊缝是连续的现象。

2、 在基本符号的左边, 没有任何的标注, 并且没有其它的说明, 这种情况下, 表示对接焊缝需要完全焊透。

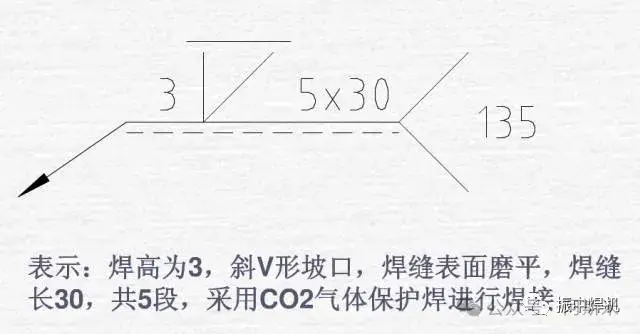

个别焊接符号标注图解示例：
