别的要求是, 基准符号使用英文字母A标注, 剖视图符号使用英文字母B标注, 向视图符号使用英文字母C标注, 并且同一张图纸里边不能有重复的情况。

三、图面质量核心要求1. 图幅选择原则

在可以将所有内容都清晰予以表达的情形下, 图幅越小便越是适宜, 即: 要是能够使用 A4 的话, 那就不要选用 A3, 倘若可以采用 A3 的话, 那就不要再去用 A2。不过, 非常需要留意一点儿, 绝不能够为了节省纸张进而挑选过小的图幅, 致使打印之后标注变得模糊不清, 给加工造成麻烦。

图纸标注规范_图面布局要求_图纸焊接符号尺寸说明

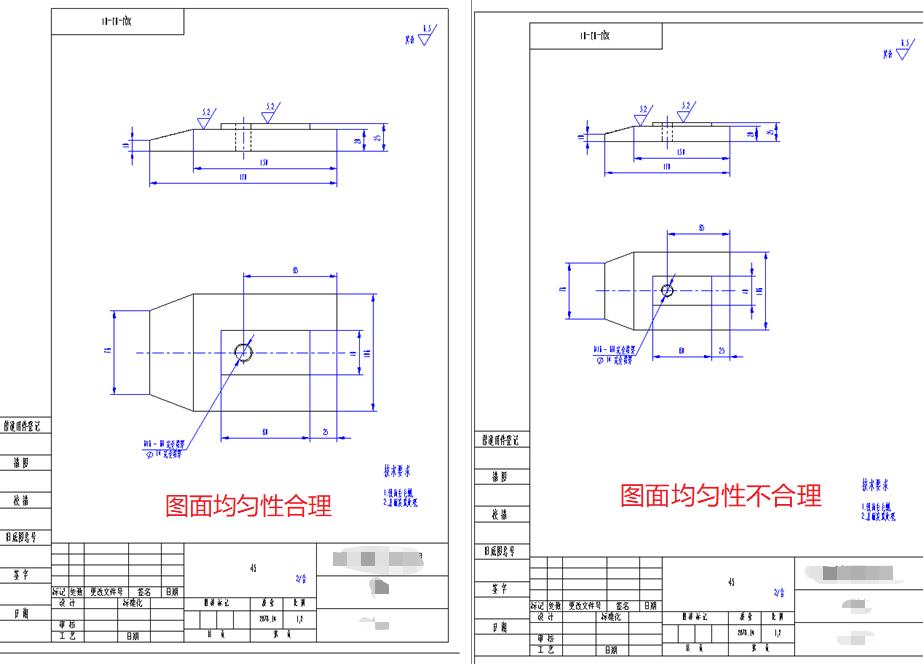

2. 图面布局要求

一件堪称艺术品的是一张质量上乘的图纸, 其视图的位置需合理安排, 尺寸标注的位置也要合理安排, 加工符号的位置同样要合理安排, 技术要求的位置也得合理安排, 明细表的位置更得合理安排, 以此来确保图面整体呈现出均匀美观的状态, 杜绝出现一侧显得过度拥挤, 而另一侧显得过度空旷的情形。

3. 比例选择要求

有国家标准推荐比例当被优先选用, 这比例包含 1:1、1:2、1:2.5、1:5 等;为了达成布局美观这一情况, 1:7、1:8 等整数比例也能够被采用, 然而 1:5.5、1:6.5 这类小数比例是严禁使用的。

留意: 局部放大图所具备的比例呈现为「图样尺寸跟实物尺寸」之间的比值, 举例来说, 原图对应的比例是 1:2, 而会将其局部放大 4 倍, 那么在放大图之上应当标注为 2:1, 并非是 4:1。

4. 视图简化原则

在能够清晰呈现零件形状的情形下, 视图数量宜越少为佳。把最能够体现零件主要结构的视图当作主视图, 在存在必要时增添其余视图。对于毫无尺寸标注的多余视图, 一定要直接予以删除。装配图和焊接图并不需要表达全部零件的细节部分, 但是务必要清晰明白地展示出装配之间的关系、焊接具体位置以及重要零件的轮廓。

图纸标注规范_图纸焊接符号尺寸说明_图面布局要求

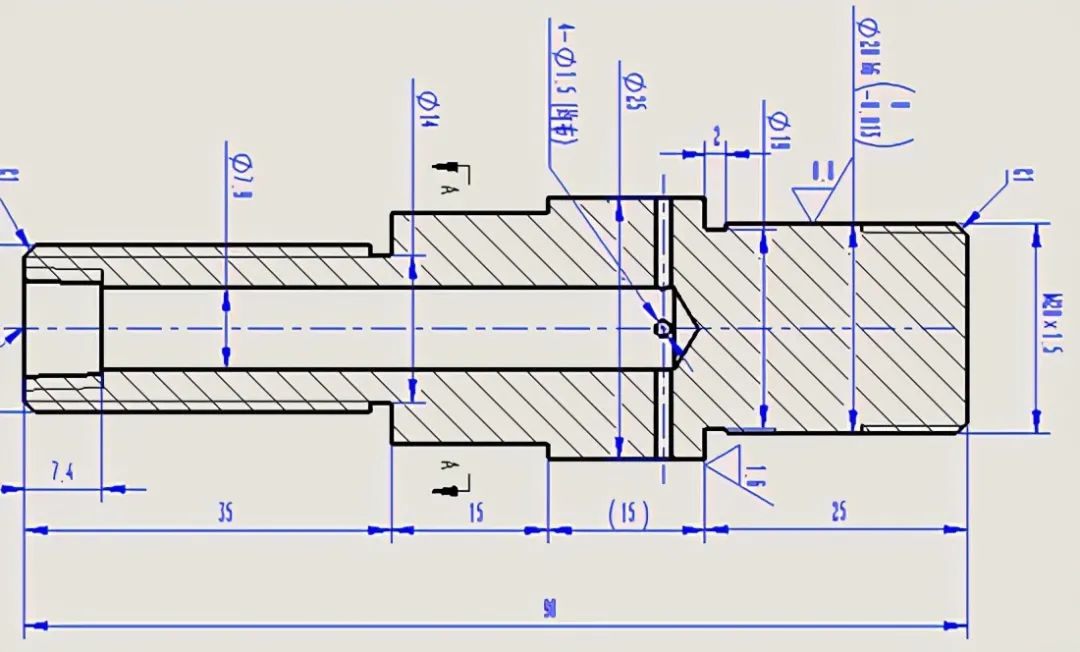

5. 尺寸标注规范

尺寸标注是图纸的核心,直接决定零件能否正确加工:

实现基准之统一: 尽可能达成设计标准的基准、制造环节的基准、测量方面的基准, 这三者达到统一, 以最大程度去削减制造时所产生的误差。

需防止出现封闭的情况, 尺寸链是不被准许进行封闭以及重复定位的, 假若是确实需要做标注处理的参考尺寸, 则是要在上边加上括号的。

联系集合里, 存在关联关系的尺度尽可能标于同一个视角中, 就像孔洞的定位尺度以及形状尺度那般。

对于数值圆整, 非作为加工面的尺寸情形下, 优先去选用属于5以及10的整数, 而针对加工面的尺寸之时, 能够选用比5的整数倍要小1至3毫米的数值, 长度尺寸要保留一位小数进而达到圆整要求, 角度尺寸会保留一位小数实现圆整标准。

首要排列要求是, 尺寸线不可以出现交叉的情况, 零件序号要按照顺时针或者逆时针的顺序进行统一排列, 绝对不可以遵照行列排列。

四、加工与公差规范1. 加工符号与粗糙度

粗糙度通用标准:

2. 尺寸公差

配合选择:过盈、过渡、间隙配合均按国家标准推荐值选用

图面布局要求_图纸标注规范_图纸焊接符号尺寸说明

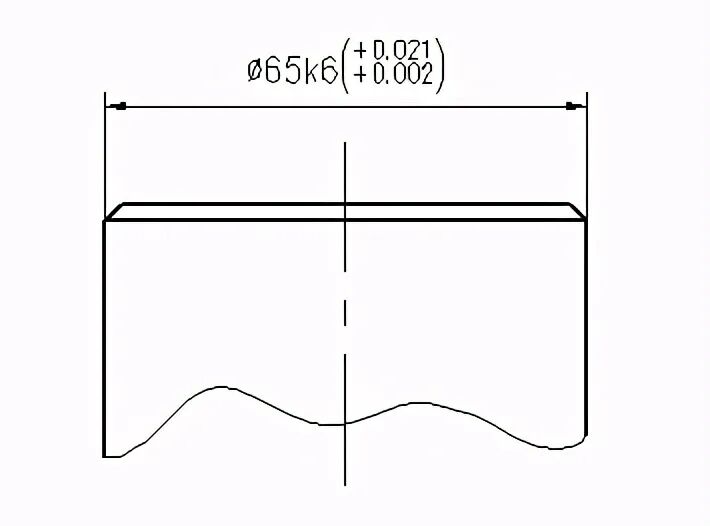

标注方式为, 在零件图里, 线性尺寸要合在一起进行标注, 并且标注的具体内容是「公差代号 +(极限偏差)」。

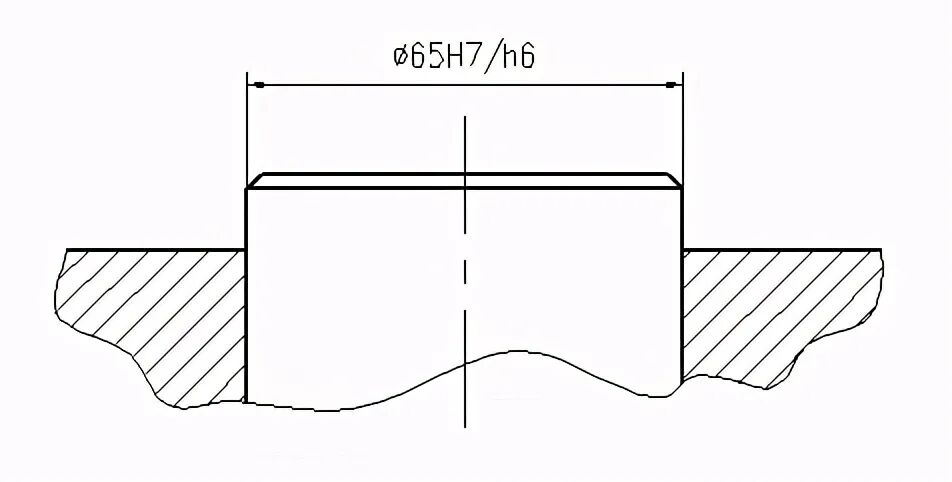

装配图的标注中, 配合代号采用分数形式, 其中分子是孔的公差代号, 分母是轴的公差代号。

图纸焊接符号尺寸说明_图纸标注规范_图面布局要求

3. 形位公差

图面布局要求_图纸标注规范_图纸焊接符号尺寸说明

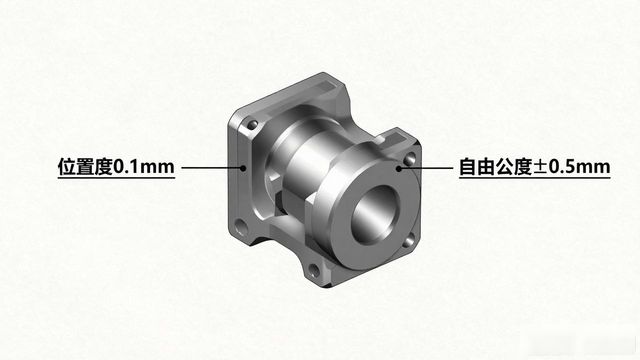

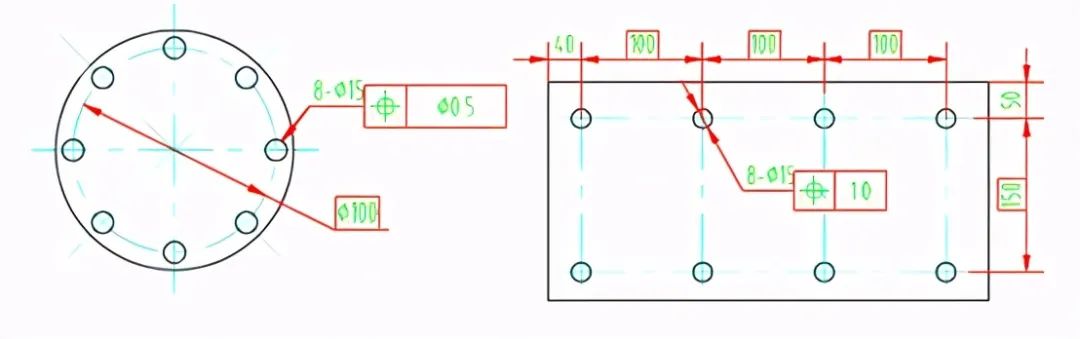

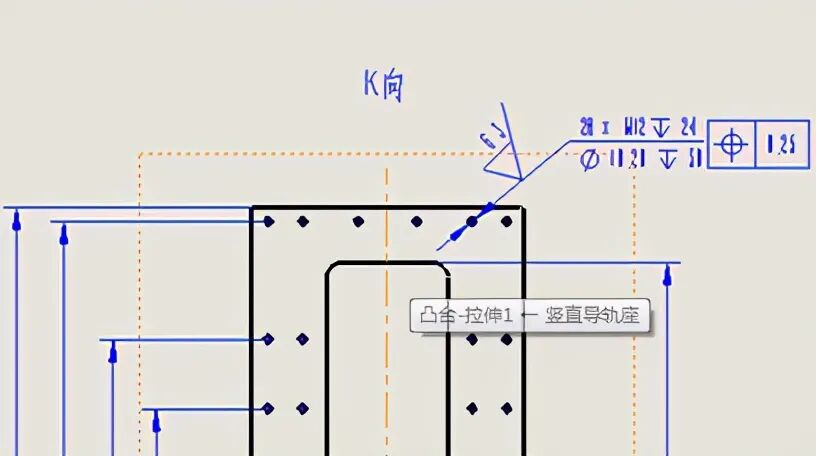

重点推广使用位置度公差,自由公差无法满足孔的定位精度要求

要进行安装定位尺寸的应用, 就得采用带框尺寸, 且要与位置度公差一同配合来使用, 还要借助工装以及机床精度去予以保证。

图纸标注规范_图纸焊接符号尺寸说明_图面布局要求

五、材料、焊接与标准件规范1. 材料选择与标注

标注的要求是, 每一个零件都一定要标注材料的名称, 装配体的材料栏要标注「装配体」, 焊接件的材料栏要标注「焊接件」。

常用材料推荐:

2. 焊接规范

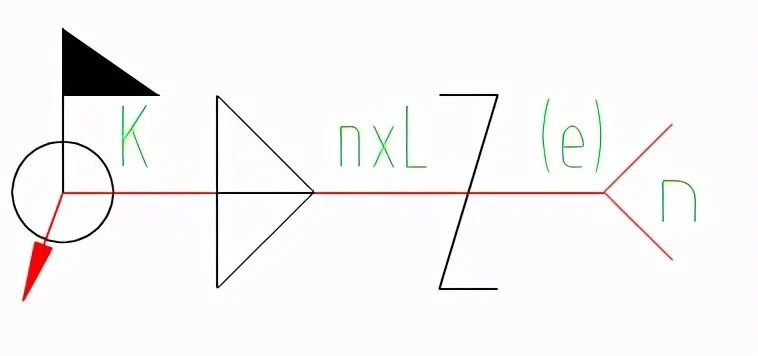

常用焊缝符号所具有的含义是, K代表着焊缝高度, n代表着焊缝段数, L代表着焊缝长度, e代表着焊缝间隔, N代表着相同焊缝数。

图纸焊接符号尺寸说明_图纸标注规范_图面布局要求

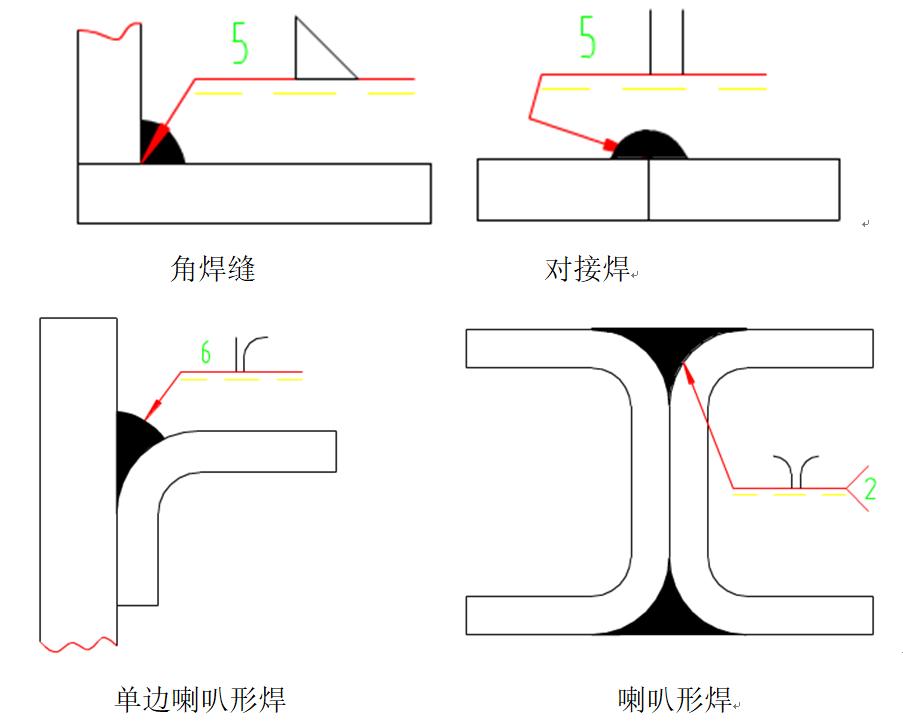

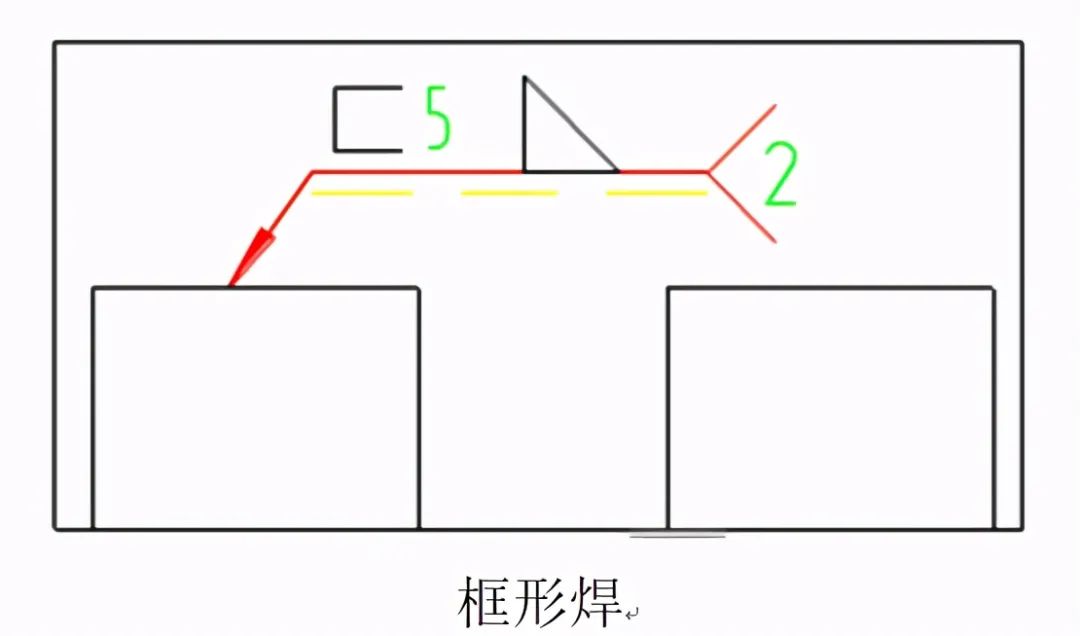

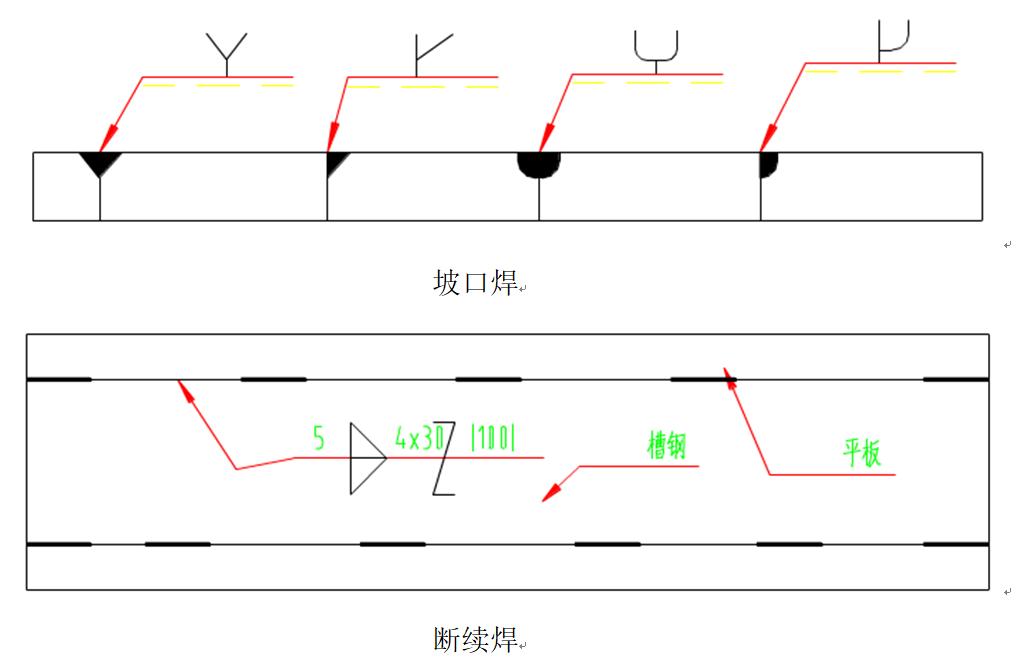

常常会用到的焊缝形式有, 角焊缝, 对接焊, 堆焊, 点焊, 坡口焊, 圆周焊, 还有断续焊等等。

焊接技术有着这样的要求, 焊缝要达到必须焊透的程度, 不存在夹渣、裂纹、气孔这类缺陷, 对于重要的焊接件而言, 在焊接完毕之后需要进行时效处理。

图面布局要求_图纸焊接符号尺寸说明_图纸标注规范

图面布局要求_图纸焊接符号尺寸说明_图纸标注规范

图纸标注规范_图面布局要求_图纸焊接符号尺寸说明

3. 标准件选型原则

标准件的种类, 越少便越好, 要尽可能地统一规格, 不要因为些微小的差异, 就去新增标准件的型号, 不然的话, 会给后期的采购、库存以及维护, 带来极大的麻烦。所有的标准件, 必须优先从公司的PLM系统当中选用, 确实没有所需的型号之时, 才可以申请新建编码。

类型

国标号(图号栏)

标注举例(名称栏)

备注(材料栏)

内六角圆柱头螺钉

GB/T 70.1

内六角圆柱头螺钉 M12×40

不锈钢 / 高强 12.9

内六角沉头螺钉

GB/T 70.3

内六角圆沉头螺钉 M6×16

不锈钢

内六角平圆头螺钉

GB/T 70.2

内六角平圆头螺钉 M6×10

不锈钢

内六角平端紧定螺钉

GB/T 77

内六角平端紧定螺钉 M5×10

不锈钢

六角头螺栓

GB/T 5782

六角头螺栓 M12×30

不锈钢 / 高强 12.9

六角螺母

GB/T 6170

六角螺母 M10

不锈钢

平垫圈

GB/T 97.2

平垫圈 8

不锈钢

弹簧垫圈

GB/T 93

弹簧垫圈 10

65Mn

轴用弹性挡圈

GB/T 894.1

轴用弹性挡圈 55

65Mn

孔用弹性挡圈

GB/T 893.1

孔用弹性挡圈 32

65Mn

六、部件划分原则

图面布局要求_图纸标注规范_图纸焊接符号尺寸说明

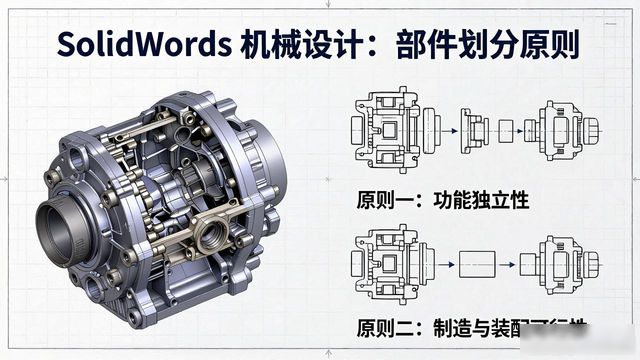

基础乃是设计的部件划分, 若划分不合理, 便会致使整套图纸以及装配过程陷入极度混乱的状态。核心划分原则仅仅存在两个:

功能独立原则

:能够独立完成某一功能的单元,必须单独划分为一个部件

物理独立原则

:物理位置相对独立的单元,必须单独划分为一个部件

将磨削机当作例子来看, 它能够被划分成, 机架立柱这一组件, 运动组件, 隔离阀组件, 砂轮磨削它本身所在的组件, 水平调整组件, 真空系统组件, 还有水路系统组件等等。

七、通用技术要求模板

技术要求乃是图纸之为关键所在, 众多初来乍到者编制技术要求时不是存在遗漏项目之情况, 就是表述不清晰含糊其辞。我对公司平常惯用的技术要求模板予以了整理, 诸位能够依照实际情形径直来套用:

1. 表面处理

表面处理:阳极氧化(发黑 / 发白)

表面处理:镀锌

全部表面镀硬铬,镀层厚度 0.XX~0.XXmm

除了××的那个表面以外的其他所有表面, 都进行镀硬铬的操作, 而镀层的厚度处于0.XX毫米以及0.XX毫米这个范围当中。

2. 涂漆

全部表面涂漆,色号 ××

除 ×× 表面外,其余表面涂漆,色号 ××

3. 热处理

调质处理,硬度 HB×××~×××

图纸标注规范_图面布局要求_图纸焊接符号尺寸说明

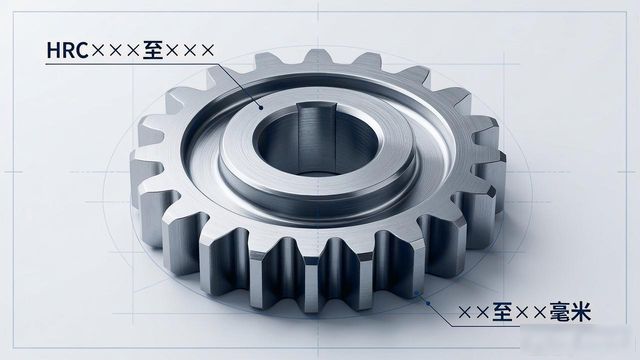

就表面进行淬火处理, 其表面所呈现的硬度处于HRC×××至×××这个范围, 而淬硬之后所达到的深度则是××至××毫米。

采用渗碳淬火处理, 其表面硬度处于HRC×××至×××的范围, 渗碳深度在××至××mm之间。

4. 通用要求

未注圆角 R×

未注倒角 C×

锐边倒钝

零件加工后去毛刺飞边

5. 焊接件专用

全部零件焊前需平整,无明显锤印

焊缝须焊透,无夹渣、裂纹、气孔等缺陷

焊后焊缝磨平

焊后进行人工时效处理

焊后经 ××MPa 水压试验 ××min,无渗漏

6. 铸件专用

铸件表面清砂处理,不得有砂孔、缩孔、裂纹等缺陷

未注铸造圆角 R×

铸件进行人工时效处理
