焊接符号在机械制图中标注大全

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注主要采用符号标注法, 在必要情形下允许辅助采用图示法, 比如用连续或者断续的粗线来表示连续或断续焊缝, 在有需求的时候绘制焊缝局部剖视图或者放大图以表示焊缝剖面形状, 用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

在焊缝符号标注里, 存在着诸多要素, 当中, 焊缝基本符号以及指引线, 构成了焊缝的基本要素, 这属于必须要进行标注的内容。

除掉焊缝基本要素之外, 在有必要的时候, 还应当去加注别的辅助要素, 像是辅助符号, 补充符号, 焊缝尺寸符号等, 还有焊接工艺等各项之类的内容。 标点！

3、焊缝符号及其标注

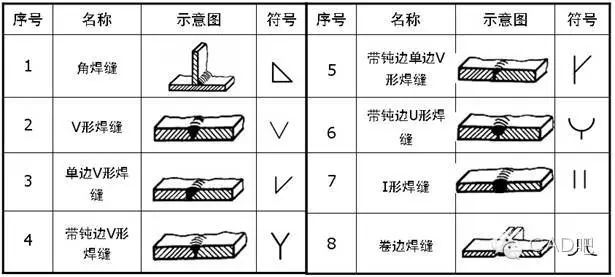

（1）焊缝基本符号, 是用来表示焊缝横断面形状的符号, 其数量共有13个, 具体内容详见GB/324 – 88, 举例所涉及内容如:

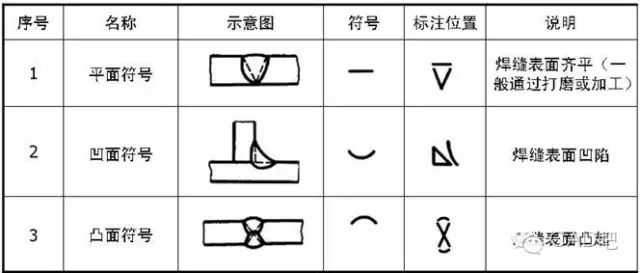

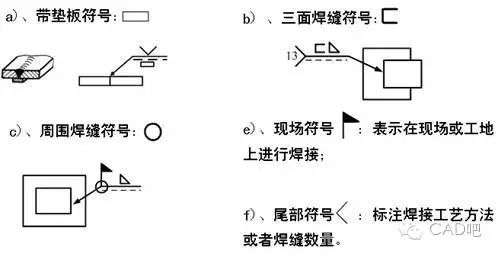

（2）表示焊缝表面形状特征的符号是辅助符号，当不需要确切说明焊缝的表面形状时可不加注辅助符号, 辅助符号配置在基本符号的固定位置, 辅助符号有3个。

（3）使焊缝某些特征得以补充说明所采用的符号是补充符号, 其数量共有5个。

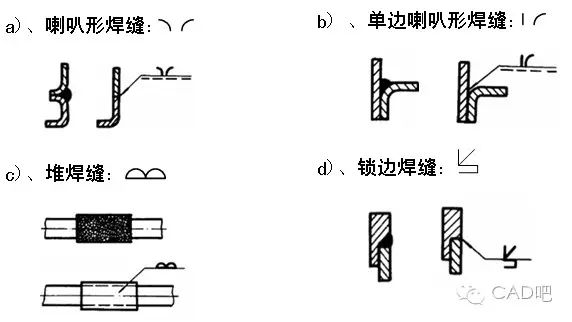

（4）为满足某些特殊情况而规定的焊缝符号, 是特殊符号, 其共有 4 个。

4、指引线及其标注

指引线由箭头线和基准线组成。

（1）箭头线：

箭头可指向接头侧和非接头侧；

箭头线相对焊缝的位置一般没有特殊要求；

允许箭头线弯折一次。

（2）基准线

基准线包含着两种, 一种是实线基准线, 另一种是虚线基准线, 虚线基准线能够画在实线基准线的上方, 也能够画在实线基准线的下方。

假如焊缝符号被标注于实线基准线上这种情况, 那就表明焊缝处于箭头侧, 要是标注在虚线基准线上, 这说明了焊缝在非箭头侧。

标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注

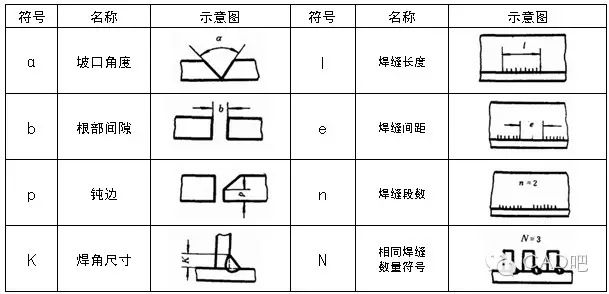

（1）焊缝标注, 在有必要的情况下, 可附带焊缝尺寸符号以及数据。焊缝尺寸符号一共有。

有16个（详见GB/324-88），例如：

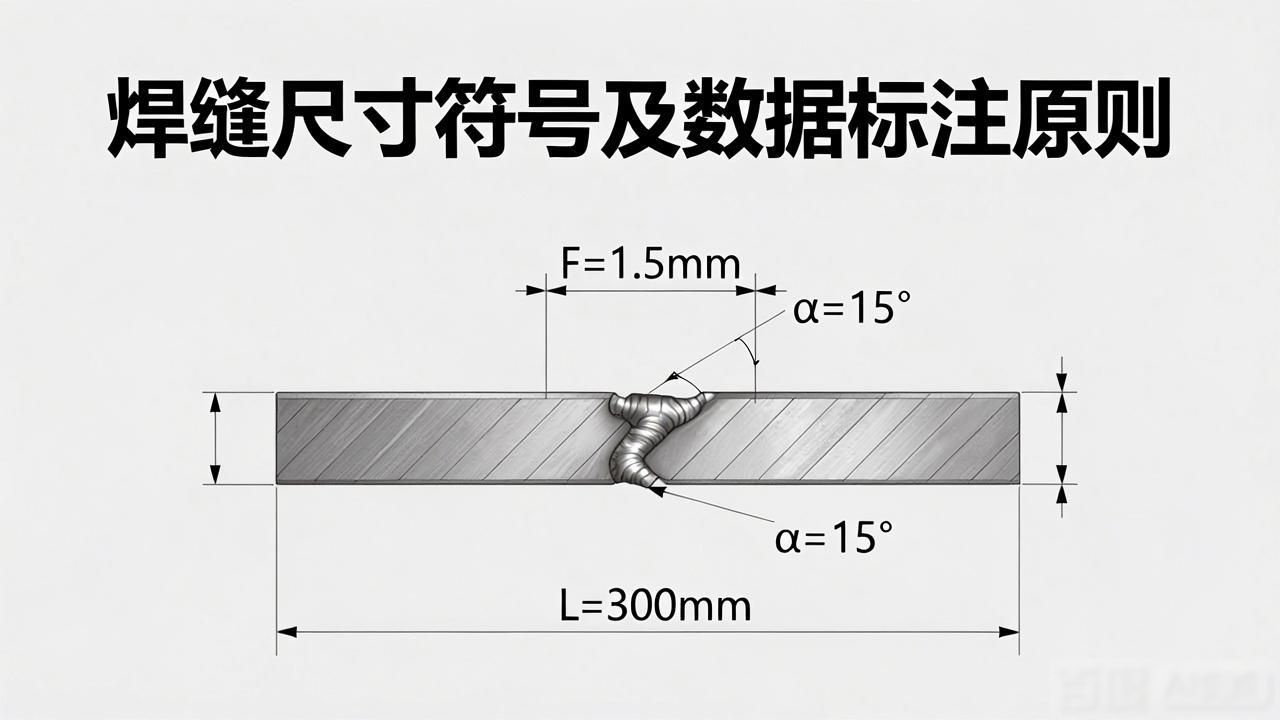

（2）焊缝尺寸符号及数据的标注原则(如图)：

大小尺寸在焊缝横截面上, 其需标注于基本符号的左边一侧；长度方向的大小尺寸呢, 要标在基本符号右边儿一侧。

尺寸, 诸如坡口角度, 还有坡口面角度, 以及根部间隙等, 被标在基本符号的上侧, 或者下侧。

相同焊缝数量的符号标在尾部。

当在基本符号右边不存在任何标注, 并且也没有其他说明的情况下, 这就表示焊缝在工件的整个长度范围之内是连续不断的。

当处于基本符号的左侧, 不存在任何标注, 并且没有其他说明的情况下, 意味着对接焊缝需要完全焊透。

6、焊接方法代号

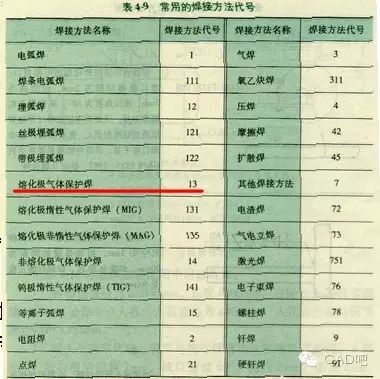

焊接方法代号参照GB/5185-1985

参照图示, 对接接头周边焊缝得以呈现。其中, 焊条电弧焊（111）于非箭头侧实施打底操作, 要求表面达成齐平状态；而埋弧焊（12）所形成的 V 形焊缝处于箭头侧, 其表面同样被要求达到齐平的状况。

7、焊接标注说明

（1）坡口尺寸的标注

对于一般的焊缝, 仅标注基本符号, 而不标注坡口尺寸, 因其坡口尺寸是由工艺来决定的；对于有强度、气密性等要求的焊缝, 或者受到结构限定的特殊坡口, 是应当标注坡口尺寸的, 当有需要时要用图示法来绘制坡口结构图。

（2）那个对接焊缝的有效厚度S, 是通过工艺来予以保证的, 在焊接完成之后, 是没办法进行测量的, 一般情况下, 是不会去标注的。

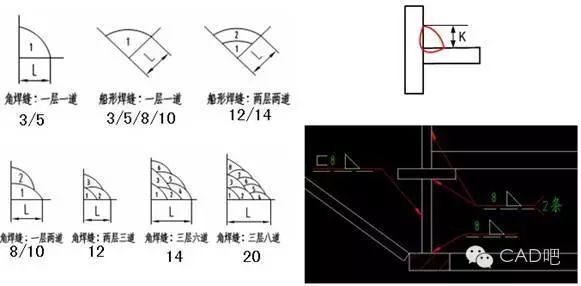

（3）焊脚尺寸K所具有的大小情况一般是这样的, 有3, 还有5, 另外有8, 再者有10, 接着有12, 然后有14, 最后有20。

（4）断续焊缝的标注

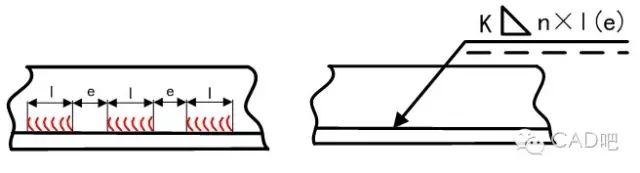

如下图：

n表示焊缝段数；

表示焊缝长度(不计弧坑)；

e表示焊缝间距。

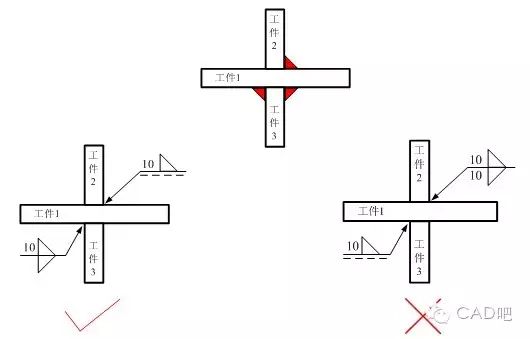

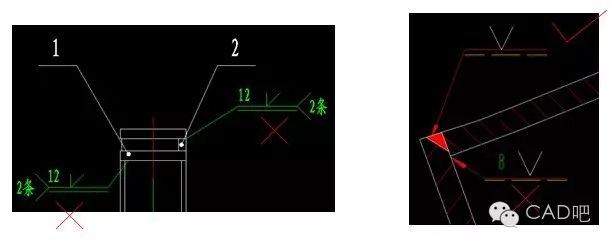

（5）常见的焊缝标注错误

（5）常见的焊缝标注错误
