CAD制图软件中如何使用CAD表示焊接

处于CAD绘图软件里, 身为CAD制图刚开始入门的人员, 于运用正版CAD软件去做焊接标注之际, 为能清晰查看, 如此而言, 我们该怎样借助CAD去呈现焊接呢? 在CAD绘图软件当中, 针对焊接表示方法的运用, 来简略知晓一番。

在国产CAD软件中，如何使用CAD来表示焊接的方法：

1、打开浩辰CAD绘图软件；

2、找到菜单位置：浩辰机械→符号标注→焊接表示法；

把焊接表示法对话框给弹出, 在这个对话框当中能够去选择要放置在几何图形之上的焊接表示法, 将前视图给选择, 命令行就会显示下面这些提示:

焊脚宽度

指定接缝的宽度。选择直线、圆弧、圆或椭圆

指定要附着符号的锥度或斜度。

起点

指定接缝的起点

终点

指定接缝的终点。

正确一侧

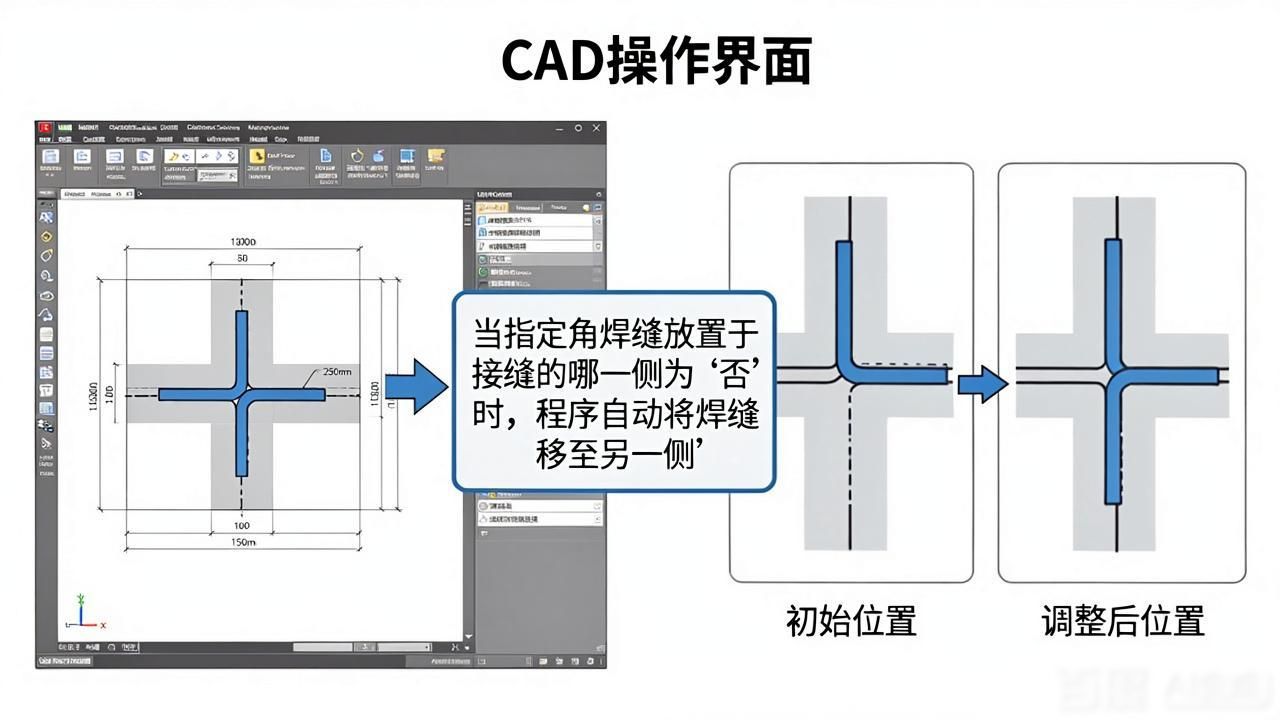

要确定指定的角焊缝是不是放置于接缝的正确那一侧, 要是指定为“否”, 程序就会把焊缝移到另一侧。

角度

指定焊缝的角度

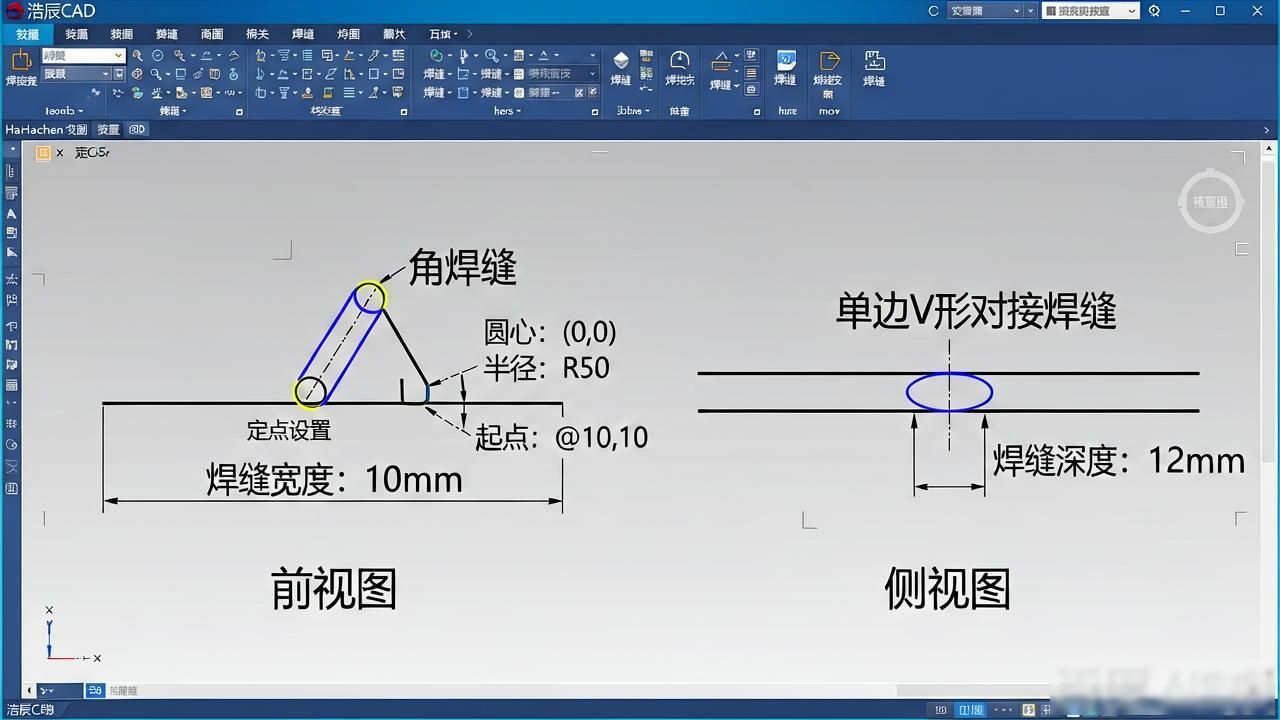

在浩辰CAD绘图软件里, 存在关于运用CAD去表示焊接的办法, 这办法是在椭圆、圆、圆弧、直线以及多段线上绘制逢焊缝和角焊缝。在此能在前视图及侧视图中绘制角焊缝与单边V形对接焊缝。并且能够输入焊缝宽度, 或者借助定点设置来对其加以定义。

在国产的浩辰CAD绘图软件里, 上述便是运用CAD用以表示焊接的方法了, 当学会运用之后, 我们能够依照自身需求去选择运用, 具体的操作方法既能够借鉴前述内容, 又能够从CAD那儿下载一些相关的CAD教程来加以运用。
