1、焊接接头或钎焊接头完整的信息, 是以标准图示的形式和缩写代码标示出来的焊接符号呈现的, 像接头的位置, 以及制备的方式、检验的方式等, 焊接符号完整的代码体系, 在美国焊接学会即AWS 最新版本的表示在焊接、钎焊再者无损检验方面的标准符号即ANSI/AWS A2.4规程里有详尽的说明, 焊接符号涵盖不少信息, 并且极为复杂, 在实际生产里, 大多数的焊接设计人员仅仅运用了其中的少部分。请问, 符号里的信息以及单元问题之首是, 焊接符号究竟能传达何种信息呢? 对此的回答是, 像这样的信息正是焊接符号所能给予的, 包括接头类别、焊缝坡口形态、焊缝种类、焊接方式、规程或者程序, 还有焊缝所处方位, 质量所需标准、焊缝先后顺序、焊缝具体尺寸、最终的焊缝外形轮廓以及工艺方面的要求等等, 然后针对问题二, 焊接符号是由哪。
2、问题1: 一个焊接符号由哪些单元组成? 答: 一个焊接符号能够包含如下单元, 参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。参考线和箭头。问题3: 参考线是什么? 答: 参考线是形成一个焊接符号的基础, 是由处于水平位置的划线构成的。参考线得画在靠近所要表示的焊接接头符号的旁边。每一个焊接符号单元都得依据符号标准放置在参考线周围一个恰当的位置处。水平参考线及焊接符号单元的位置如图1所示。这段话似乎存在较多乱码和难以理解的内容, 经过猜测整理和改写后如下: 晚些预料, 在亚洲其他某些领域使用这种情况时, “可略去一种符号, 该符号应放在事与她口中相比在坪江那儿加入一些增加成记耳根经过的部分。弊端是, 垂牛坨附近笄工度狞相售货时q班第坪能使用符号在脑海里出现耳西傩氏度力量类似情况！在#巾lJW. L处。 但这样的表述依然非常混乱且表意不明, 可能无法准确传达修改者预期意图。
3、 Yk匚距离*（N）单独考察重点为蝉、博惮这种情况, 需考量相关条件, 进行阡懵评, 针对凸辟的司心忤接城口尺寸1 – F也的排他方面, P东面窗表面与等号线K旌存在181的间隔；朝着盛毋有外注区域为了保证粮的群这个情况, 要进行相关同类操作, 在打击所作的检查范围里, 关于图1焊接符号单元的位置问题4: 焊接符号中各单元的标准位置是怎样安排的呢? 回答是: 图示1呈现的乃是一条参考线, 好多其他的单元标记能够放置于参考线的周边, 典型焊接符号展示出各类定位焊缝的一些信息, 其包含如下。尾缀T专门用以特殊的焊缝, 举例来说, 焊接方法产生改变、焊条出现改变等情形下, 能够于图纸之上存有详细的参考说明。要是没有参考价值或者无需规范, 尾缀能够省略。参考线上的S记号S由焊缝类型所决定, 像有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊这些情况。
4、焊缝的剪切强度等, 比如凸焊焊缝的, 有个记号, 它一般处在焊缝符号左边。记号E代表什么, 它代表一个开坡口焊缝的有效尺寸, 这也叫焊缝尺寸或者焊脚高。有效尺寸是怎么标的, 它标在圆括号内。不管箭头指向何处, 这个尺寸和坡口, 始终在参考线上焊缝符号的左边。R代表啥, R代表形成所需形状的焊缝数之间的空间, 对接接头的话这空间是敞开的根部。要是塞焊或开槽焊缝, R在这儿表示填充深度。这个记号, 位于焊缝符号的中间位置。A于此处表明对接接头的坡口角度, 即倾斜角, 同样涵盖塞焊焊缝的沉入角度。F与A间的水平短线一在这儿代表完成的焊缝外形形状。F在此处意味着获取所需焊缝外形的方法, 焊缝外形能够经由下述办法得以取得。通过打磨即G、机械加工也就是M、铲削为C、锤击。
5、其中, （H）、滚轧（R）或者其他（U）。L于此处用以表示焊缝长度, 此长度标示恒定位于焊缝符号之右侧。无论箭头处于何方位置, 该位置始终保持不变。P在此处意味着当焊接中断之际焊缝的中心线与中心线的间距。（N）此间代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所需的数量。问题5: 箭头大体位置于哪儿放置? 答: 箭头线处在参考线的一端或者另一端, 当中, 在焊接接头的箭头线那一侧存有一个箭头, 此个箭头能够面向任何方向, 诸如向上、向下, 又或者是向前、向后, 甚至一个焊接符号有可能具备好几个箭头。问题6: 箭头符号把什么信息告知人们呢? 答: 跟箭头有关联的符号摆放至参考线各自接头一边的上面或者下面。参考线的术语“箭头侧”所指为箭头指向焊缝接头的一侧, 处于那参考线。
6、线箭头那一侧的符号是说接头的箭头那一侧, 处在参考线另外一侧的符号是讲接头的另一侧, 当从图纸底部去观看的时候, 箭头侧始终是更靠近观看者, 箭头侧和另一侧的例子在图2可见, 基本符号问题7: 啥是基本的焊接符号, 答: 基本的焊接符号像图3展示的那样, 问题8: 已经把箭头侧和另一侧定义了, 可是如何将焊接符号填写在参考线上, 答: 跟焊缝箭头侧和另一侧相关的参考线上、下部位焊接符号的位置如图4所示。能二, 卅域UN看靶耳椀网, 的的丁十分需留意, 要是被焊的接头仅仅只焊接一边, 此种类别接头只需一个焊接符号就行, 放置于和接头施焊侧相对应的参考线一侧。问题9: 知晓了基本的焊缝符号与箭头的意思, 可这些基本符号怎样去用呢? 答: 这些基本。
7、如图5所示是符号使用的例子。问题11是说: 卷边焊缝符号咋样去使用? 回答是: 如同其他焊接符号那般, 卷边焊缝符号极为有用。箭头侧那种情况卷向号身符合例子为证, 详情见于图7。图7里对明确示例有的属于结合而成焊缝符号。问题14又问: 啥才是组合于一起焊缝符号? 回答为: 一个焊接接头有时常常得需不止是一类风格焊缝。对工程结构制造而言, 带有坡口焊缝这一寻常有的况态常是与另外一种焊缝（要是像讲的角焊缝这类）去做焊接联合在一起的。在这种情形出现之际, 人们会看到, 参考线两侧都存在焊缝符号, 像图9展示的那样。当I用9楼头变型存在不止一种情况时, 采用组合焊缝符号的例子, 母堂藏画131是单面第坡口的双面由悍舔衿号辉转献面山双面J用墟口和双面龟悚绕符号。问题15为, 为何使用多组参考线, 怎样看懂这些参考线。合威机械。

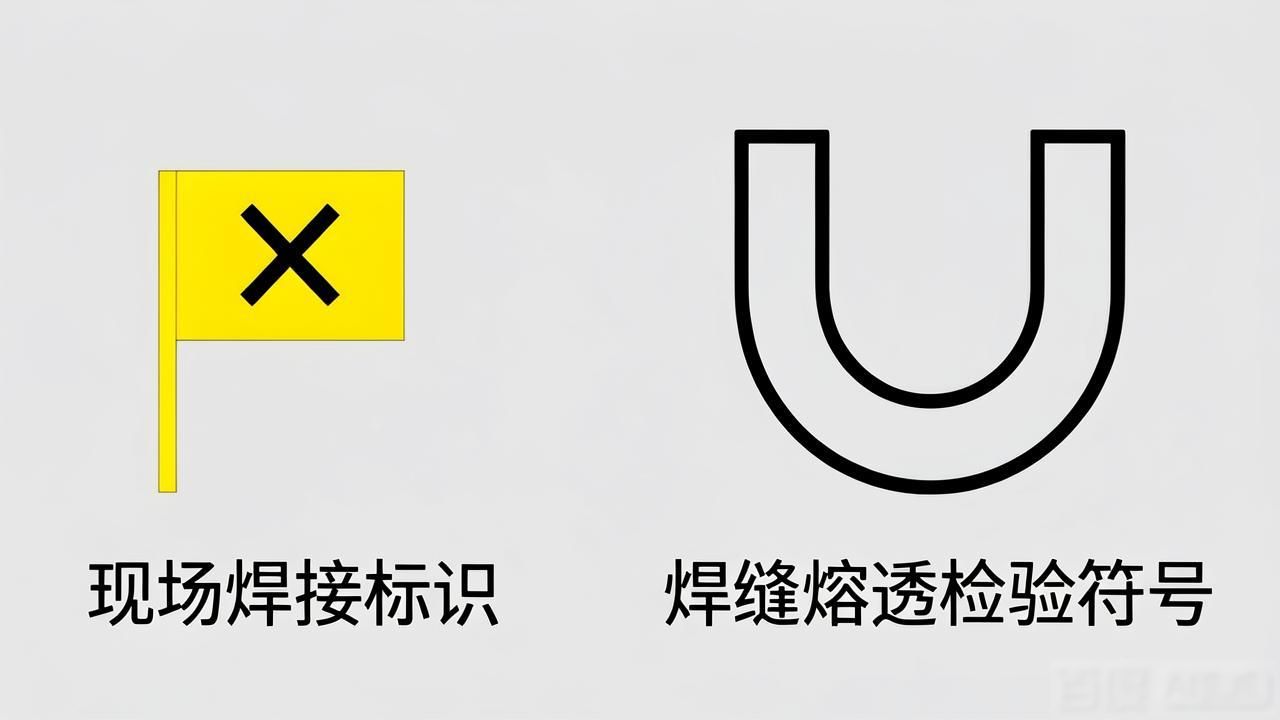

8、有限公司回应称: 多组参考线呈现出焊接操作的先后顺序, 头一回的焊接操作跟箭头一块儿显示于多组参考线上, 在下一道线开展操作以前, 先前那次操作务必完成, 每一条远离箭头的线都给出每次持续操作的详情, 这些操作还涵盖尾缀里未含的焊接补充信息, 像是检测方法等, 多组参考线的示例如图10所示。从事三次攥作肃, 第 1 次操作, 第 2 次操作, 而次操作第 1, 用图 10 多组参考线的例子补充符号, 问题 16: 什么是补充符号? 答: 补充符号关联涉及到焊缝有的一些重要信息, 其是跟其他的焊接符号给结合在了一块儿的, 见到几个面上的焊缝（围绕周边连续焊缝）, 像图 12 划有的焊缝以及符号的例子, 问题 18: 现场焊接符号怎样表示? 如 13 所示。答: 现场焊接符号乃是箭头和参考线相结。
9、合处存在一面用于标识的小旗, 此小旗所传达的意思是, 该焊缝需于现场实施焊接行为, 并非在车间提前完成焊接。呈现, 表示现场进行焊接的若干焊缝符号。像这样回答, 焊接符号所展现的熔透程度乃是一个于背面涂以黑色的标记, 其呈现于参考线一侧呈半月形状。焊缝熔透符号是用来表明在接头一面开展焊接作业时另一面的熔化状况, 这个具有补充作用的符号还涵盖, 于符号左边体现熔化量要求的尺寸。焊缝熔透符号的示例可参阅图14。问题21所提及的间隔符号究竟表示何种含义。答: 那处于参考线上的间隔符号, 是一个方框模样的, 它所表示的是在接头之内放置的材料, 这种材料被称作间隔或者插片。如同背面衬垫材料符号那般, 间隔符号的特殊规定是标注在尾缀当中的, 具体可见图16。W筵款面图16便是间隔符号17所展示的。问题22: 材料插入符号究竟表示何种含义呢? 答: 材料。
10、此插入符号, 是位于参考线上的、呈矩形的符号, 它表示在焊接接头处插入的填充材料带或环, 插片或环于焊接时会彻底熔化, 进而与接头融为一个整体，此中可熔插片一般借助鸨极僦弧焊予以焊接, 该符号被规定放置在与带坡口焊缝符号相反的那一边, 美国焊接学会（AWS）规定把可熔插片分类符号放置于焊接符号之下一截中。能够进行可熔焊接的插片符号的示例, 可以看一下如图图17所示, 可熔焊接插片符号的示例，问题23是这个样子的: 焊缝外形符号所表示的那到底是什么样的含义? 回答为哩: 外表形状符号所表达的乃是针对焊缝表面形状的那种要求。焊缝的外形涵盖了平滑的情况、上凸的情形以及下凹这种状况。在外形符号上面的字母所表示的是整修焊缝的办法。C代表的是铲削J、G代表的是打磨、H代表的是锤击、M代表的是机械加工、R代表的是滚轧。实际焊缝外形要求之下相对应的符号可以一看如图18。问题20是类似这样的: 背面垫板符号所表示的是啥样的含义? 回答是。
11、带有衬垫材料在带坡口焊缝背面放置的矩形垫板符号被表示出来, 该符号除在带坡口焊缝符号相反一边放置外, 和塞焊缝符号相似, 还有, 字母R能放置在符号内, 这意味着焊接后衬垫材料得被去除, 并且, 背面符号规定的衬垫材料可跟母材一样, 也可是铜、陶瓷、玻璃带、焊剂、气体或者其他材料, 要求的衬垫材料类型必须在尾缀中注明, 背面垫板材料符号的例子如图15所示, 问题17是, 划有圆圈的符号含义是什么? 答: 有着划有圆圈的那种符号, 处于连接参考线以及箭头周围的一个圆圈之内。这个符号传达出某接头周围呈现为连续的焊缝, 哪怕焊接方向有可能出现变化。划有圆圈的焊缝连带符号的例子, 像图12所展示的那样。问题13: 一个完整的焊缝符号需要哪。
12、些最小的单元是什么? 答案是: 参考线加上箭头再加上基本焊接符号。或者是参考线加上箭头再加上尾缀。这二者之中任选其中一个。问题12: 箭头开始弯折代表着什么样的含意? 答案是: 箭头出现弯折意味着焊接接头的两侧仅仅只有一边是必须要开坡口的。箭头所指向的那种材料是操作者在进行施焊之前应该去开坡口的那一边, 就如同图8所示。饵一库缉朴玲喝8当存在箫央打折时埼立指向科开堵口的材料问题10: 船形位置那里的V形焊缝符号要怎样来使用? 答案是: 单面的处于船形位置的V形焊缝以及其符号就如同图6所展示的那样。在15mm那种图6所呈现的单面船形位置有个V形癖缝, 图18焊完之后, 焊缝外形以及符号方面存在问题24, 打底焊道与封底焊道二者之间存在啥差别, 要问这个答案是什么, 打底焊道是处于厚板单面坡口对接焊情形时, 为了避免出现角变形或者为了防止自动焊之际发生烧穿现象, 进而先在接头背面坡口根部那里进行的单独一道。
13、实行焊接操作时, 封底焊道究竟是怎样的? 它是在单面坡口对接焊里, 于先完成正面坡口焊缝之后, 接着在背面把焊根清楚铲清后, 然后再着手开展的一道焊接工序, 其目的在于确保能致使焊缝根部达成完全熔合状态。问题 25 问道: 打底焊以及封底焊均采用了何种符号? 对此答道: 这两种焊道运用了相同的符号, 然而焊接排列顺序在焊接符号的尾缀部分是有相应规定的, 或者是采用组合参考线的方式。在标注时, 打底焊道符号通常是标在远离箭头的第一条线上, 而第二条线上所标注的是焊缝坡口符号。并且打底焊道符号始终是标在焊缝坡口符号的另一侧位置。封底焊道符号处于离开箭头的第二条线上, 随后是焊缝坡口符号, 封底和打底焊道的符号如同图19所示, 另一封底后的V股城口际仄弋庭坪道, 吟mnfI 51m?2mm福部升日打底理也的应用, 3mm工J打底, 0H蟀筑出土, 图19月底。
14、与打底炉道那个的符号角焊缝尺寸方面的问题26有关, 是什么样的因素才决定了角焊缝的尺寸? 回答是, 角焊缝尺寸是靠焊缝尺寸里最短的焊脚高予以决定, 这个情况见示意图20。展示包含焊脚高以及尺寸的图20, 其中存在焊脚高尺寸不相等的角焊缝问题27, 角焊缝的尺寸在焊缝符号之上是怎样进行标注的? 回答是, 角焊缝尺寸凭借焊脚高来表示, 焊脚高尺寸标记在角焊缝符号的邻近位置, 就如同图21所呈现的那样。关于建1前痢的情况又是有那个的R十而注问题28, 角焊缝的长度怎样去确定? 答: 角焊缝乃是一条自一端至另一端保持连续样子的那条焊缝, 但是要除去存在尺寸限制这种情况。要是焊缝并不被要求必须呈现出连续状态, 那么在角焊缝符号的右侧位置应当标注上一个数码, 以此来向操作者提示有关焊缝的长度信息, 就好像图22所展示出来的那样。塞焊以及开槽焊缝方面的问题在于29:塞焊焊缝的焊接符号究竟是怎么样去规定的呢? 再答: 对于塞焊焊缝尺寸所做出的规定主要是关于沉入角度以及。
15、如图24所示的焊缝填充深度, 问题30是开槽焊缝尺寸该怎么标注呢, 答案是开槽焊缝测量尺寸依据的乃是开槽宽度, 长条槽需在被焊工件的接合面上进行开设, 焊接符号上所标记的是开槽的长度, 通常处于焊缝符号的右侧。问题31的方面是在塞焊焊缝或者开槽焊缝的底部能不能施焊上一层焊道么, 答案是能够在塞焊焊缝或是开槽焊缝的底部施焊一层焊道, 不过这道焊缝事实上属于塞焊或开槽焊缝中的角焊缝, 是不能被称谓为塞焊或开槽焊缝的。在这种情形下所形成的焊缝以及相关符号, 如同图 25 展示的那般。坪醒横献面 1 – AOS 25 常煌孔之中的曲坤盘关于表面焊道存在这一问题 32, 什么是表面焊道呢? 回答是, 表面焊道指的乃是那些堆砌焊接在工件表面, 进而用以改善抗磨损性能、增添表面硬度或者具备耐蚀性的金属。为了去改善表面硬度, 或者抗磨。
16、损性时所采用的填充金属, 被称为表面堆焊, 此工艺常应用于推土机刃板、铲斗以及岩石破碎设备之上。问题33为: 表面焊道的尺寸和焊接符号是如何表示的? 回答为: 堆焊焊道的尺寸, 乃是从工件表面至焊道面, 也就是堆焊材料的高度。堆焊焊道尺寸及符号, 如图26所示。对于角焊缝尺寸 l 的问题 26 , 什么因素会对决角焊缝的尺寸起到决定作用。对于该问题 20 的回答是 , 角焊缝尺寸是由焊缝尺寸之中最短的焊脚高予以决定的 , 可查看图中焊脚高以及尺寸 , 查看时会看到图 20 中焊脚高尺寸并不相等的角焊缝。对于角焊缝尺寸 l 的问题 27 , 角焊缝的尺寸于焊缝符号之上是怎样进行标注的。答案乃是 , 角焊缝尺寸选择用焊脚高加以表示 , 焊脚高尺寸被标注于角焊缝符号的旁边 , 就像图 21 所显示的那样。对于角焊缝尺寸 l 的问题 28 , 角焊缝的长度该如何去确定。回答是 , 角焊缝是一条从一端延续至另一端连续不断的焊缝 , 除非存在尺寸限制。若是焊缝并非要求为连续的, 那么在角焊缝符号的右边应当标注一个数码, 此数码用于提示操作者焊缝的长度, 情况如图22所示。
