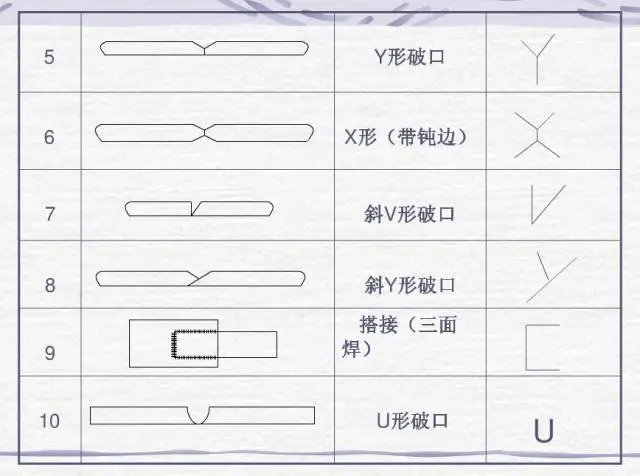

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 并标注于指引线的尾部之处, 常用焊接方法代号见表 3 – 9 所示情况, 倘若为组合焊接方法的时候, 可用“/”加以分开去, 左侧代表正面（或盖面）其焊接方法, 右侧代表背面（或打底）焊接方法, 举例来讲, V 形焊缝先是采用钨极氢弧焊打底, 而后运用手工电弧焊盖面, 便会表示为 141/111 的样子。
见图3-21所示的是焊缝符号和焊接方法代号标注示例, 此图展示的是V形坡口对接焊缝, 且背面要进行封底焊, 正面位置的焊缝表面需保持齐平, 其焊接方法是打底焊采用手工钨极氮弧焊, 而盖面焊以及封底焊则使用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
用来绘制钢结构焊接符号的依据是GB324 – 1988《焊缝代号》。钢结构通常归属于建筑学科, 它属于建筑行业。所以在对钢结构焊接符号进行标注的时候, 常常会伴随有建筑符号、型钢符号、螺栓符号以及铆钉符号之类的。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由, 箭头, 以及, 两条, 基准线, 所构成的。其中的一条, 是实线, 而另一条, 则是虚线, 并且, 它们的线型, 都是细线。
2、基准线的虚线有两种位置, 有时能画在基准线实线的上侧, 有时又能画在基准线实线的下侧, 基准线通常得和图样的标题栏保持平行, 只有处于特殊条件时才会与标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号就标注在基准线的实线那边 ; 要是焊缝处于接头的非箭头那一侧, 那么基本符号就标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相互所处的位置, 通常来讲并无特别的要求, 然而，当对单边形焊缝进行标注之际, 箭头线需要指向存有坡口那一侧的工件。
6、用粗实线表示的线段, 是与基准线重合的, 与重合的线段相交或相切的, 有基本符号、补充符号, 且基本符号、补充符号与基准线相交或相切。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、标注方法等内容。
8、要是处于同一个图形上边, 一旦焊缝形式、断面尺寸以及辅助要求全都一样的时候, 能够只挑选一处去标注焊缝的符号跟尺寸, 并且还要加注“相同焊缝的符号”。这个相同焊缝符号是3/4圆弧, 它画在引出线的转折之处。
在同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号的里面, 分类编号运用A、B、C等等, 在同一类的焊缝里边可挑选一处标注代号。

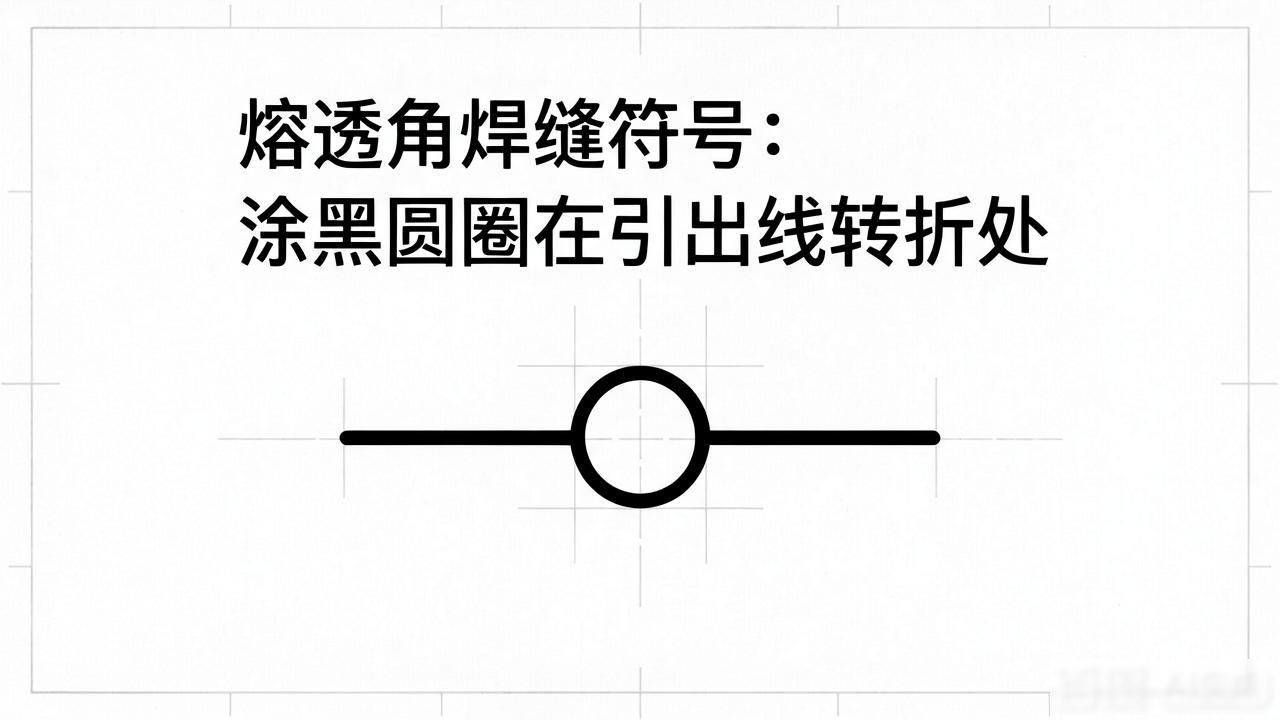

9、熔透角焊缝其符号需依照图1-38的方式来进行标注, 熔透角焊缝的符号乃是涂黑的圆圈, 该圆圈它被画在引出线的转折之处。
10、采用形状之中长度数值相对较长的那种角焊缝, 像焊接实腹钢梁之时所用到的翼缘焊缝, 能够不需要利用引出线来进行标注, 而是在角焊缝的旁边直接标注焊缝尺寸的数值K。
11、当处于连接长度范围里, 仅仅只是局部的区段存在焊缝之际, 依照图1-40来进行标注, K是角焊缝焊脚的尺寸。
12、要是焊缝分布没办法呈现出规则的样子, 那这时, 在对焊缝符号进行标注的这个时候, 于焊缝的地方, 加上中实线这样的标识, 用来表示能够看见的焊缝, 又或者, 加上栅线这种标识, 以此来表示没办法看见的焊缝。
13、两个相互进行焊接的焊件, 如果是单面焊并且带有双边不对称坡口焊缝的情况, 那么引出线的箭头会指向具有较大坡口的那个焊件。
14、围焊缝所用符号, 是用于环绕工作件周围表示的, 此符号呈圆圈状, 它画于引出线的转折之处, 并且要对其焊角尺寸K进行标注。
15、有三个及以上焊件彼此进行焊接时, 其焊缝不可当作双面焊缝来标注, 焊缝符号以及尺寸应当各自进行标注。
16、位于施工现场实施焊接操作的焊件, 其焊缝要标明“现场焊缝”符号, 此符号乃是涂黑的三角形旗号, 绘制于引出线的转折之处。
17、于相互焊接的两个焊件里头, 要是只有一个焊件带有坡口（像单面V形这种情况）, 那么引出线箭头所指向的便是带坡口的那个焊件。
举例
欧美焊接符号举例

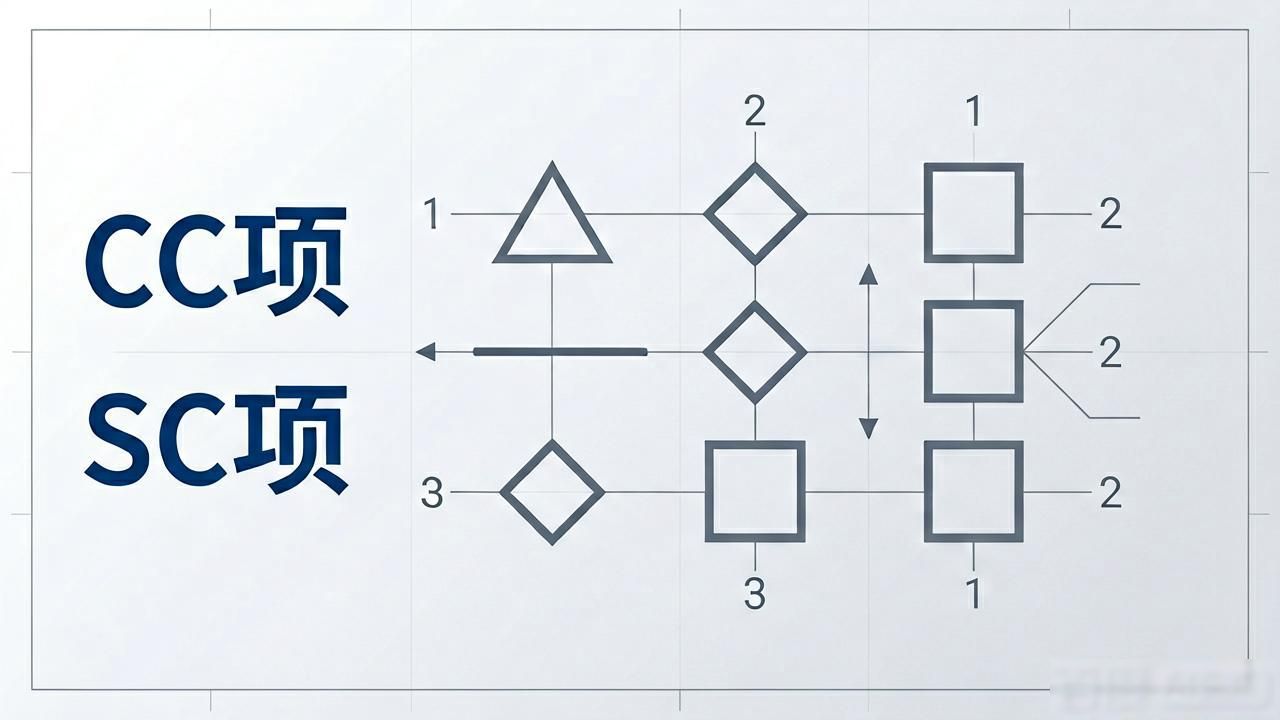

4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
