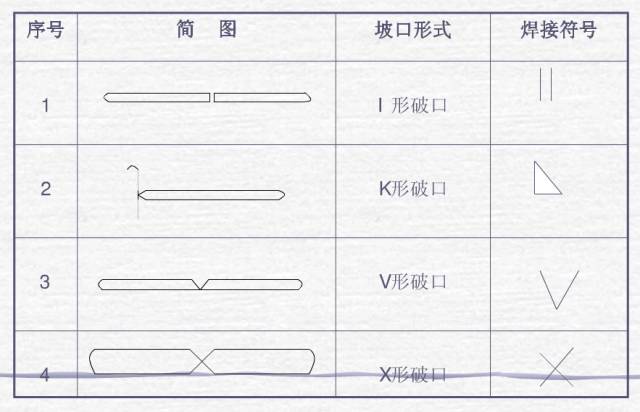

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接符号标注实例及方法
有的焊接方法, 在焊接类图文样式里, 会依据国家标准 -85 的要求, 使用阿拉伯数字来表示, 并且把它们标注在指引线的末尾位置。常见焊接方法的代号会在表 3 – 9 展示。要是属于组合的这焊接办法, 还能用“/”来隔开, 在左侧位置的是正面（或者盖面）所相应的焊接形式, 右侧位置的是背面（或者打底）的焊接办法。比如说, 对于 V 形焊缝, 先是运用钨极氢弧焊打底, 而后再利用手工电弧焊用于盖面, 这样的话那它会被表示成 141/111。
见图3-21所示的是焊缝符号以及焊接方法代号的标注示例, 此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面是齐平的, 焊接方法方面, 打底焊采用的是手工钨极氮弧焊, 盖面焊以及封底焊运用的是手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科, 是属于建筑行业范畴的, 所以在钢结构焊接符号的标注当中常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线依靠箭头以及两条基准线构成。这两条基准线之中, 有一条呈现为实线, 而另一条则呈现为虚线, 并且它们的线型俱为细线。
2、虚线形式的基准线, 能够被绘制于基准线实线的上侧位置, 也具有绘制于基准线实线下侧位置的可能性, 基准线通常需要与图样的标题栏保持平行状态, 只是在特殊的条件情形之下, 才会与标题栏呈现出垂直的关系。
3、焊缝要是处于接头的由箭头所指一侧, 那么基本符号会被标注在基准线的实线那一侧, 又要是焊缝处于接头的为非箭头所指一侧, 那么基本符号就会被标注在基准线的那虚线一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 一般来讲并无特殊的要求, 然而在对单边形焊缝进行标注的时候, 箭头线需要朝向带有坡口一侧的工件。
6、基本符号与基准线相交或相切, 补充符号与基准线相交或相切, 与基准线重合的线段, 用粗实线表示。
7、有的是焊缝的基本符号, 有的是辅助符号, 还有的是补充符号（除尾部符号之外）, 这些一律是粗实线, 尺寸数字一般来说也是粗实线, 而尾部符号是细实线, 尾部符号主要是用来标注焊接工艺、方法等相关内容。
8、于同一图形之上, 要是焊缝形式、断面尺寸以及辅助要求都是一样的, 那么能够仅仅挑选一处去标注焊缝那种符号还有尺寸。并且要添加上“相同焊缝的符号”, 相同焊缝符号形如3/4圆弧, 绘制在引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝, 这时能够把焊缝进行分类编号, 将其标注在尾部符号之内, 分类编号运用 A、B、C 等来执行, 于同一类的焊缝里面可以挑选一处来标注代号。

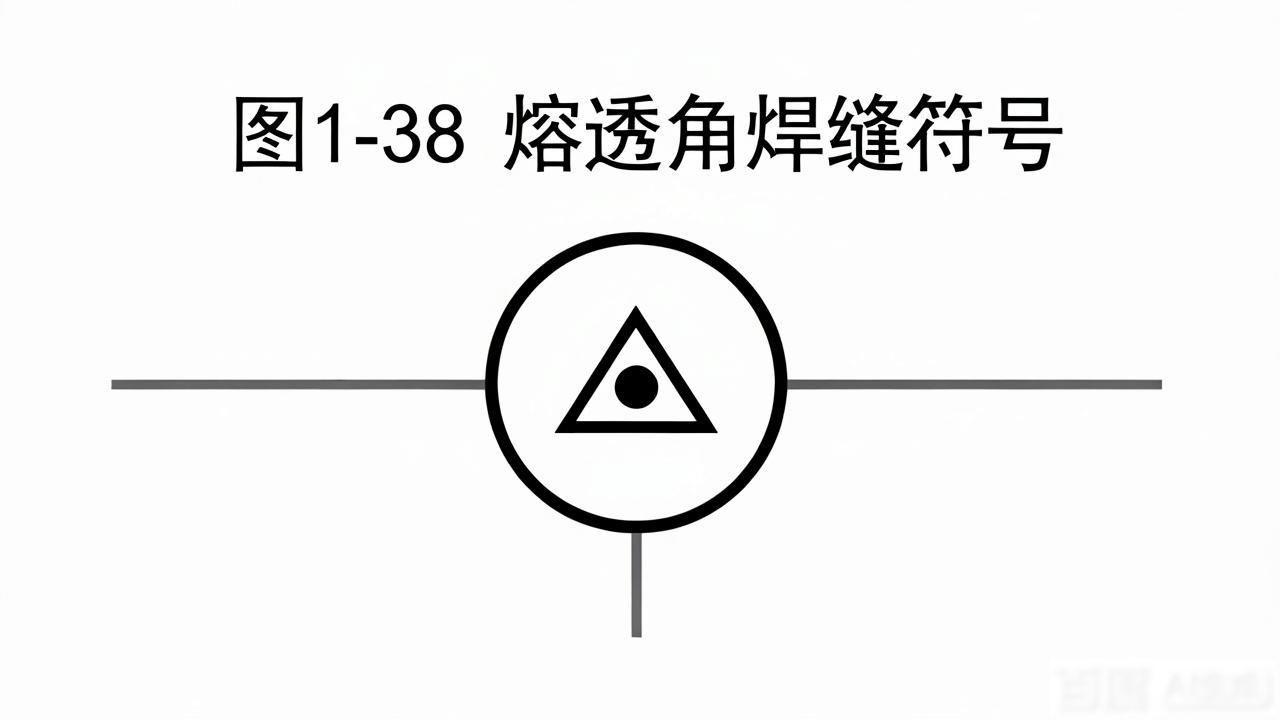

9、用按图1-38方式标注的符号来表示熔透角焊缝, 其符号是画在引出线转折处的涂黑圆圈。
10、运用那种形状之中相对较长的角焊缝, 像是用来焊接实腹钢梁的翼缘焊缝, 这种情况下能够不采用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。
11、倘若在连接长度范围以内, 仅仅只是局部的区段存在焊缝, 那么就要按照图1-40进行标注 , K是角焊缝焊脚尺寸。 此处请注意 K只是角焊缝焊脚尺寸而已。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个时候, 于焊缝的位置处加上中实线用来表示可视的焊缝, 或者加上栅线用来表示不可视的焊缝。
13、两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口的焊缝时, 其引出线的箭头指向的是那个坡口较大的焊件。
14、围绕工作的那件周边进行的围焊缝符号, 是采用圆圈来予以表示的, 它被绘制于引出线的转折之处, 并且要对其焊角尺寸K作出标注。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝是不可以当作双面焊缝来标注的, 焊缝符号以及尺寸是应当分别去标注的。
16、处在施工现场开展焊接工作的焊件, 其焊缝要标记“现场焊缝”符号。而现场焊缝符号是呈涂黑状态的三角形旗号, 绘制在引出线的转折之处。
17、两个相互焊接的焊件, 其中只有一个焊件带有坡口（诸如单面V形这种情况）, 此时引出线箭头所朝向的是那个带有坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
