焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之中, 焊接方法能够依照国家标准 -85的规定, 选用阿拉伯效字予以表示, 将其标注于指引线的尾部。要是为组合焊接方法, 则可用“/”加以分开, 左侧所表示的是正面（或者盖面）的焊接方法, 右侧所示的是背面（或者打底）焊接方法。举例来说, 若是V形焊缝先运用钨极氢弧焊打底, 随后采用手工电弧焊盖面, 那么就表示成141/111。
见图3-21所示的, 是焊缝符号以及焊接方法代号的标注示例。此图呈现的是V形坡口对接焊缝, 其进行过背面封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。

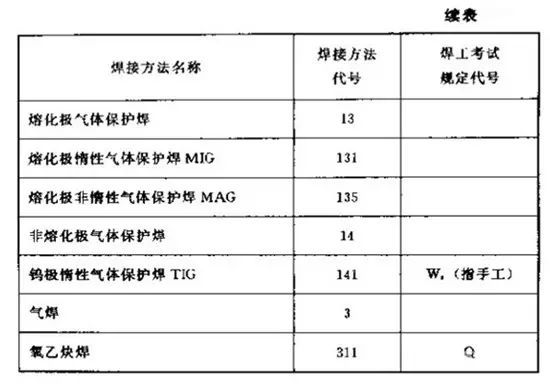

焊接方式代号

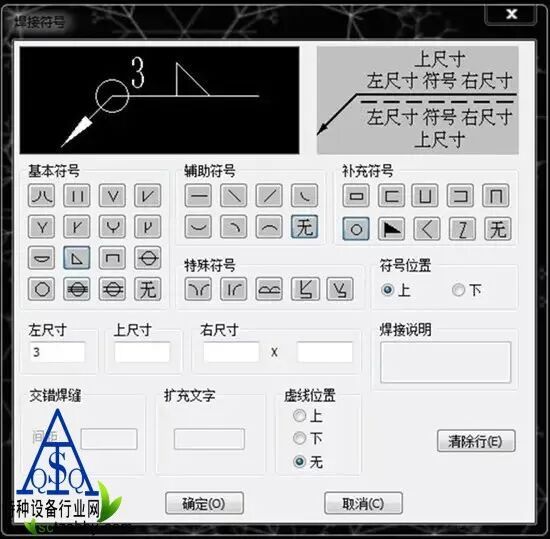

焊接符号表示方法

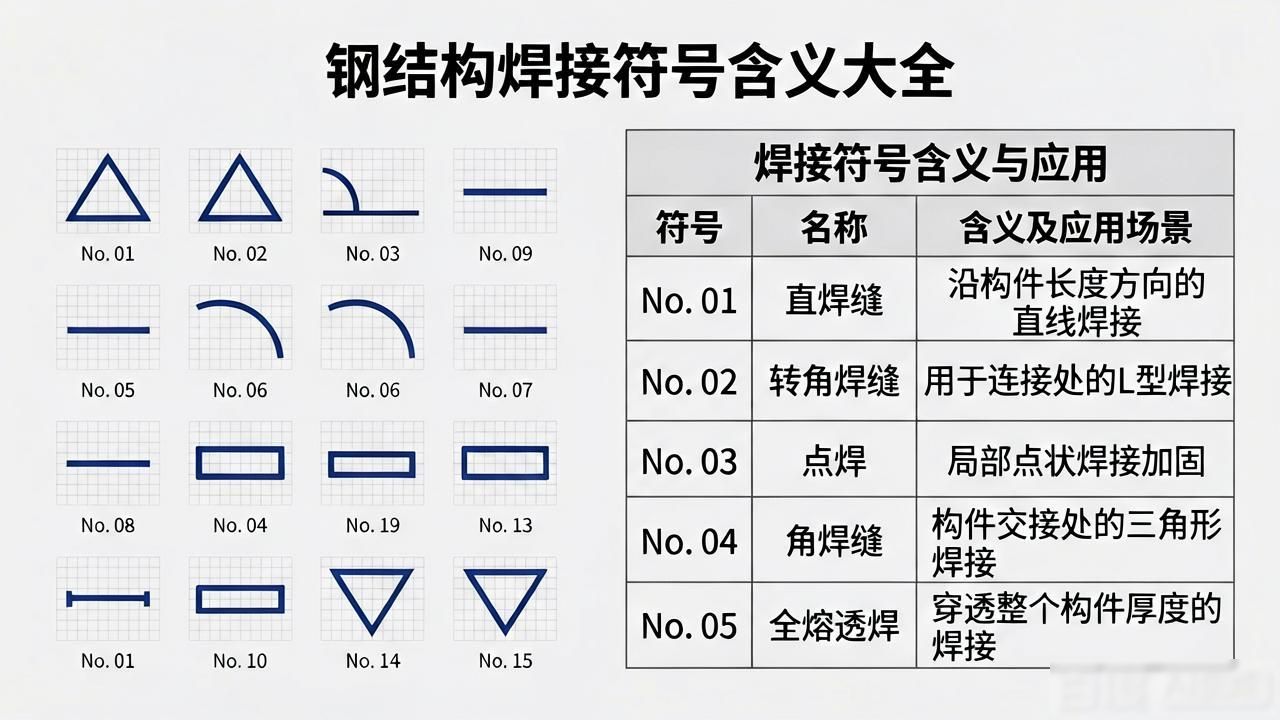

钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构通常属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注里常常伴随有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 它是由箭头以及两条基准线构成的。这两条基准线, 一条呢是实心的线, 另一条呢是虚体的线, 而且它们的线条类型, 都是那种细细的线。
2、表征基准的线之中, 虚线能够绘制放置在作为基准的线之那种实线的上部一侧, 也能够绘制安放于其下部一侧, 作为基准参考的线一般而言应当跟图样所具有的标题栏以平行的状态存在, 仅仅是在特殊的条件状况、情形之下才会跟标题栏呈现为垂直的状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般来说, 箭头线与焊缝相对的位置并无特别的要求, 不过呢, 当标注单边形焊缝的时候, 需要注意, 箭头线要指向那个带有坡口一侧的工件。
6、基本符号, 同基准线相交, 或者相切, 补充符号, 和基准线相交, 亦或是相切, 与基准线重合的线段, 要用粗实线来表示, 是这样的情况。
7、一律是粗实线的, 有焊缝的基本符号、辅助符号以及补充符号（除了尾部符号）, 尺寸数字原则上同样是粗实线, 但是尾部符号是细实线, 而标注焊接工艺、方法等内容的, 主要恰是那个尾部符号。
8、处于同一图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够仅仅挑选一处去标注焊缝的符号以及尺寸, 并且还要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 绘制在引出线的转折之处。
要是在同一个图形之上, 存在数种同样的焊缝, 那么能够把焊缝进行分类编号, 将其标注在尾部符号的范围内, 分类编号采用A、B、C等, 在同一类的焊缝当中, 可以挑选一处来标注代号。

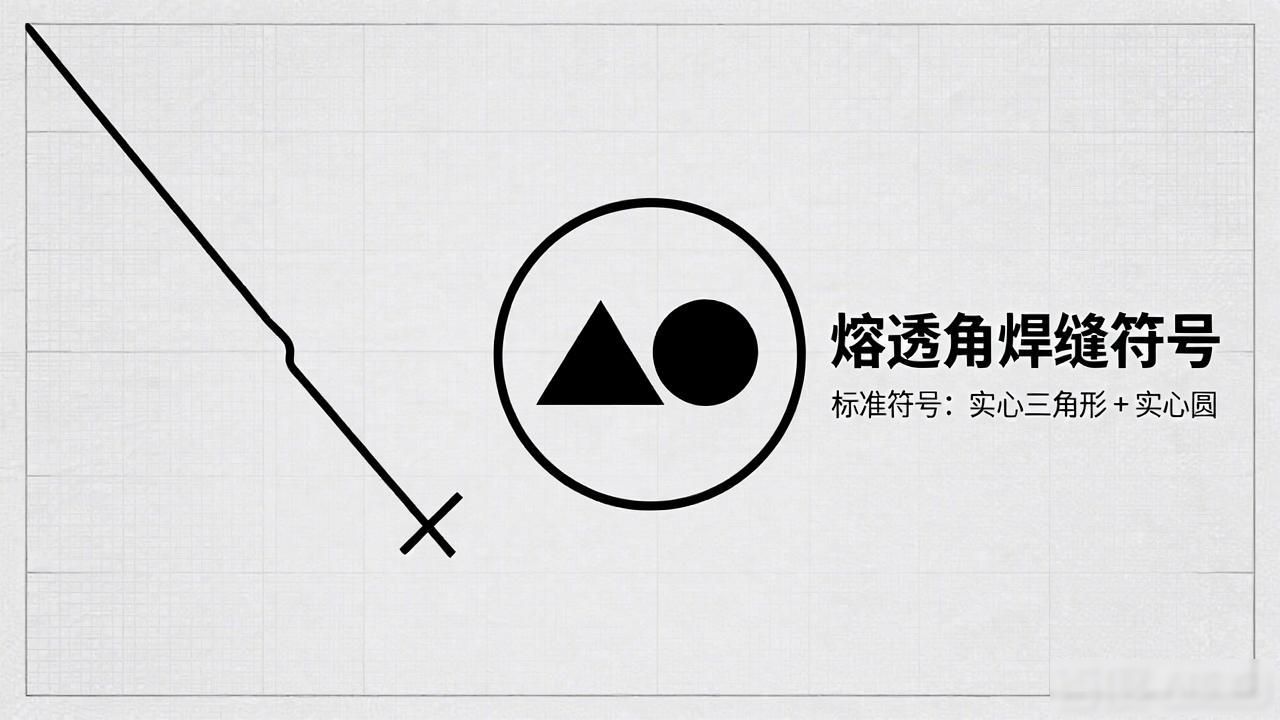

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、采行那种形状之中相对较长的角焊缝, 像是用于焊接实腹钢梁的翼缘焊缝这种, 能够不采用引出线进行标注, 而是直接于角焊缝的旁边标注焊缝尺寸的值K。
11、连接长度范围之内, 只是局部的区段存在焊缝, 这种情况下, 要按照图1-40进行标注。其中, K指的是角焊缝的焊脚尺寸。
12、倘若焊缝的分布并无规则可言, 在对焊缝符号予以标注之际, 于焊缝的位置, 借助添加中实线的方式去表明可见的焊缝, 又或者借助添加栅线的办法来表明不可见的焊缝。
13、有两个相互进行焊接的焊件, 当这两个焊件所形成的焊缝是单面焊且带有双边不对称坡口的焊缝时, 引出线的箭头会指向具有较大坡口的那个焊件。
14、沿围绕着工作件的周边的围焊缝符号, 是以圆圈来进行表示的, 并其绘制于引出线的转折之处, 且对其焊角尺寸K开展标注。
15、有三个及三个以上的焊件彼此进行焊接时, 那些焊缝是不可以当作双面焊缝来标注的, 焊缝符号以及尺寸需要各自分别进行标注。
16、在施工场地开展焊接操作的焊件, 其焊缝要标明“现场焊缝”符号, 现场焊缝符号是被涂黑的三角形旗号, 绘制于引出线的转折之处。
17、相互进行焊接的两个焊件里头, 当仅有单个焊件带有坡口时, 像单面V形这种情况, 引出线的箭头所指向的是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5表示焊点直径
【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
