基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之中, 焊接方法能够依据国家标准 -85 的规定, 借助阿拉伯效字予以表示, 并且标注在指引线的尾部位置。要是属于组合焊接方法, 那么可用“/”进行分开, 左侧所表示的是正面（或者盖面）的焊接方法, 右侧所表示的是背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊进行盖面操作, 如此就表示为 141/111。
有焊缝符号以及焊接方法的代号标注示例被展示于图3-21, 此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接所采用的方法是, 打底焊运用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。

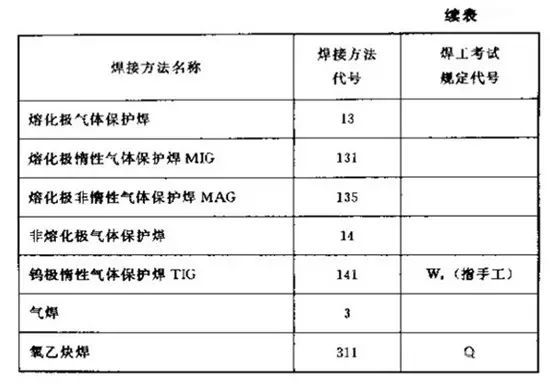

焊接方式代号

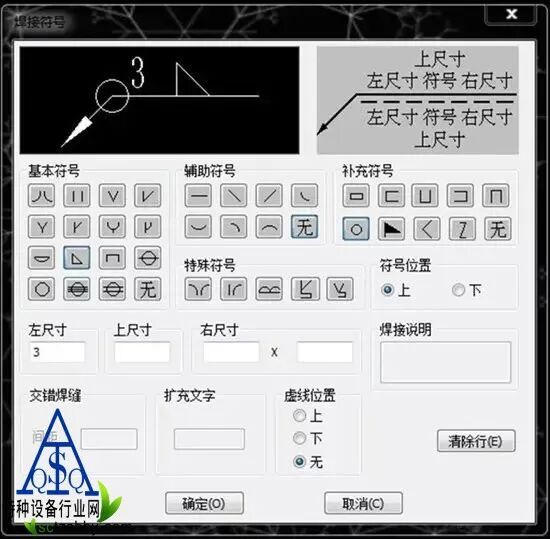

焊接符号表示方法
钢结构焊接符号含义大全
绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》, 钢结构通常归属于建筑学科, 属于建筑行业这一范畴, 所以在钢结构焊接符号的标注里常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条基准线呈现为实线, 而另一条基准线呈现为虚线, 并且这两条基准线的线型都是呈细细的线条状的。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应当与图样的标题栏平行, 只是在特殊条件之下才会与标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；倘若焊缝处于接头的非箭头那一边, 那基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、一般而言, 箭头线相对焊缝的位置并无特殊要求, 然而, 在标注单边形焊缝之时, 箭头线需要指向带有坡口的一侧的工件。
6、基本符号, 和补充符号, 与基准线相交, 或者相切, 与基准线重合的线段, 要用粗实线表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上亦是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、同一图形里, 焊缝形式一样, 断面尺寸一样, 辅助要求也一样时, 能只选一处标注焊缝的符号以及尺寸, 还要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 画在引出线的转折地方。
于相同的图形之上, 存在着数种一样的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号的内部, 分类编号运用A、B、C等来表示, 在同一类别焊缝当中能够挑选一处来标注代号。

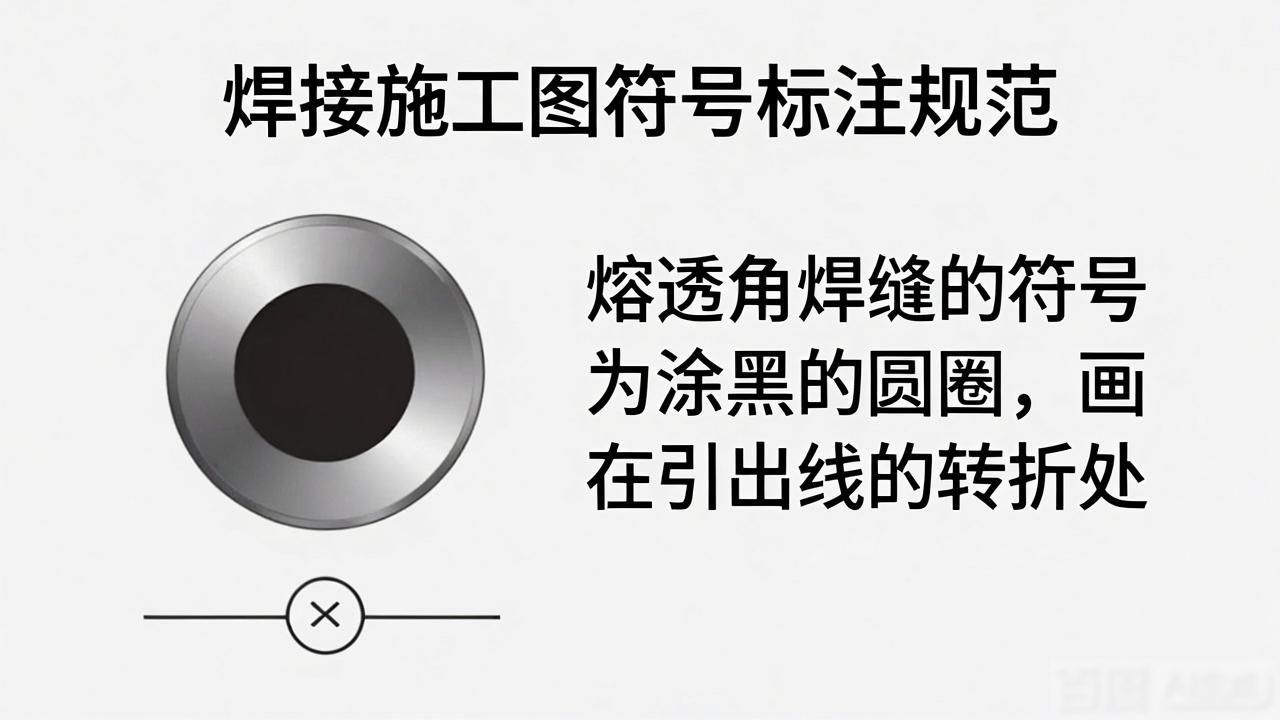

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、运用那种形状之中长度比较长些的角焊缝, 像是针对进行焊接的实腹钢梁的翼缘焊缝而言, 能够不借助引出线去进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸数值K。
11、在连接长度范围之中, 只是局部的部分区段存在焊缝的情况下, 按照图1-40进行标注, K是角焊缝焊脚的尺寸。
12、焊缝分布呈现不规则状况时, 于标注焊缝符号之际, 在焊缝的位置添加中实线用以表明可见焊缝, 或者添加栅线用来表示不可见焊缝。
13、有两个相互焊接的焊件, 在其为单面焊且带有双边不对称坡口焊缝的情况下, 引出线的箭头会指向那个有着较大坡口的焊件。
14、符号为圆圈的围焊缝, 是环绕工作件周围的那种, 它画在引出线的转折处, 并且要标注出其焊角尺寸K。
15、有三个或者超过三个的焊件彼此进行焊接之时, 它的焊缝不可以作为双面焊缝来标注, 焊缝符号以及尺寸应当分别去标注。
16、于施工现场从事焊接操作当中的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号呈现为涂黑的三角形旗号, 该符号绘于引出线的转折之处。
17、那种相互焊接一块儿的两个焊件, 在只有一个焊件带有坡口的情形下, 像单面V形这种情况, 引出线的箭头所指向的是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5表示焊点直径

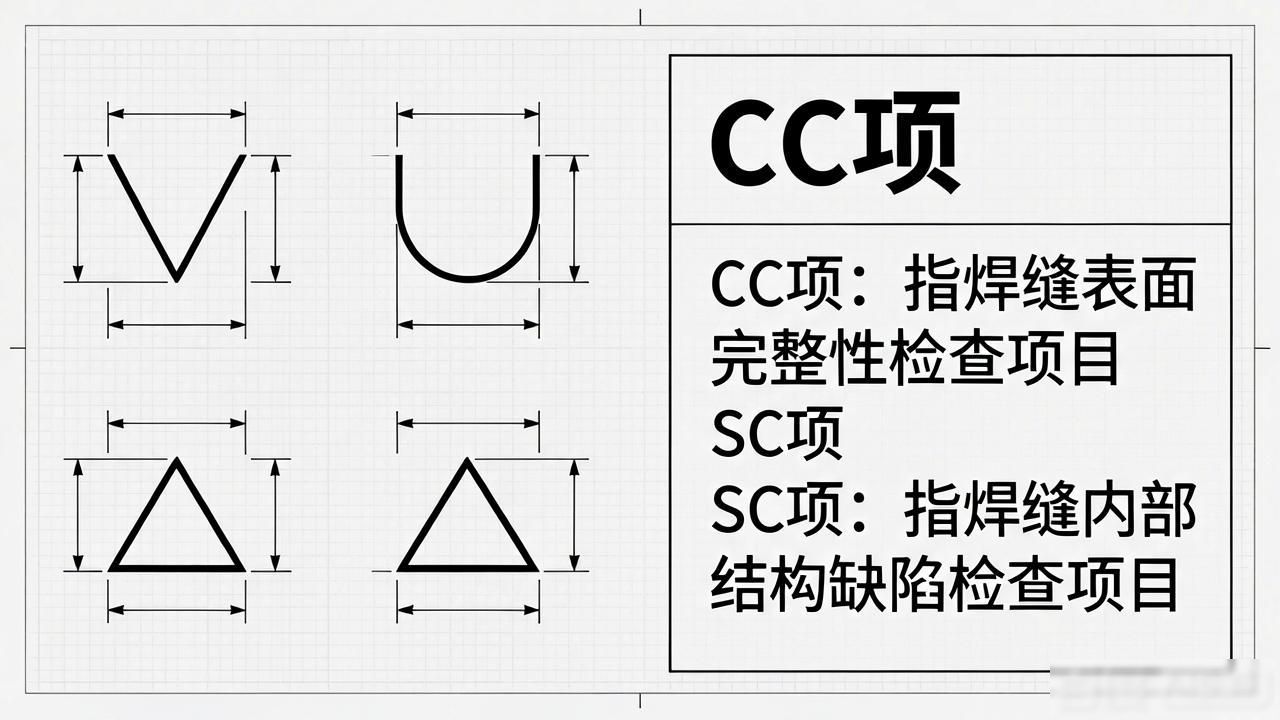

【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
