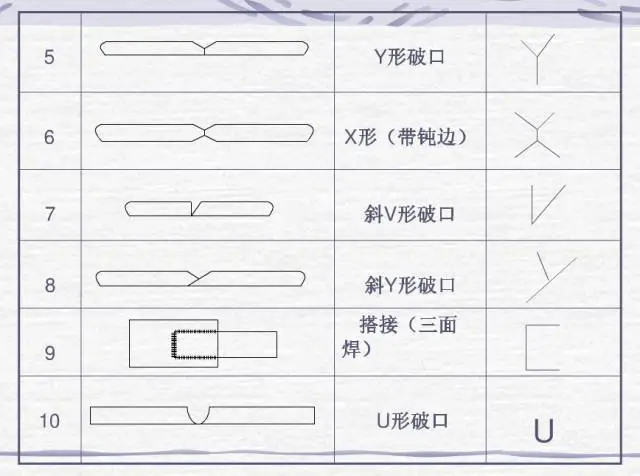

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接办法能够依照国家标准 -85 的规定运用阿拉伯数字予以表示, 标注于指引线的最末端。常用焊接方法的代号呈现于表 3-9 所展示的那样。要是属于组合焊接方法, 能够使用“/”予以分开, 左边表示正面（或者盖面）的焊接办法, 右边表示背面（或是打底）的焊接办法。举例来说, V 形焊缝先是采用钨极氩弧焊进行打底, 随后运用手工电弧焊进行盖面, 那么就表示成 141/111。
标注示例呈现关于焊缝符号以及焊接方法代号的情况, 可看见图3 – 21。此图所展示的是, 有着V形坡口的对接焊缝, 其背面进行底部封闭焊接, 正面的焊缝表面处于齐平状态, 而就焊接方法相关情况而言, 打底焊接运用手工钨极氮弧焊方式, 覆盖焊接以及底部封闭焊接的操作则采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号绘制所依据的是GB324一1988《焊缝代号》, 钢结构通常归属建筑学科, 这一学科又附属建筑行业, 所以于钢结构焊接符号的标注之时, 常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。这其中的一条, 是实线。而另一条, 是虚线。并且, 它们的线型, 都是细线。
2、基准线处的虚线, 能够绘制在基准线实线的上方一侧, 也能够画出在基准线实线的下方一侧, 基准线通常来讲, 应该要和图样的标题栏保持平行的状态, 只是在特殊的条件情形之下, 才会与标题栏呈现垂直的状况。
3、假如焊缝处于接头的箭头那一侧, 那么基本的符号会标注在基准线的实线的那一别。要是焊缝处于接头的不是属于箭头的该另一侧, 相应地基本基本符号就会被注释在基准线的画有的虚线的另外一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在对单边形焊缝标注的时候, 箭头线必须指向有坡口那一侧的工件。
6、与基准线相交, 或者相切的基本符号、补充符号, 那与基准线重合的线段, 是用粗实线去表示的。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（尾部符号除外）同样是粗实线, 尺寸数字原则上亦是粗实线, 尾部符号则是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、于同一图形之上, 当焊缝的形式、断面上的尺寸以及辅助方面的要求全都为相同时, 能够仅仅挑选一处去标注焊焊缝的符号以及尺寸, 并且还需加注“相同焊缝此项的符号”, 此相同焊缝的符号是3/4的圆弧, 画在引出线出现转折的地方。
于同一个图形之上, 存在数种一样的焊缝时, 能够把焊缝进行分类编号, 标注于尾部符号之中, 分类编号运用 A、B、C……, 在同一类的焊缝里面可供选择一处来标注代号。

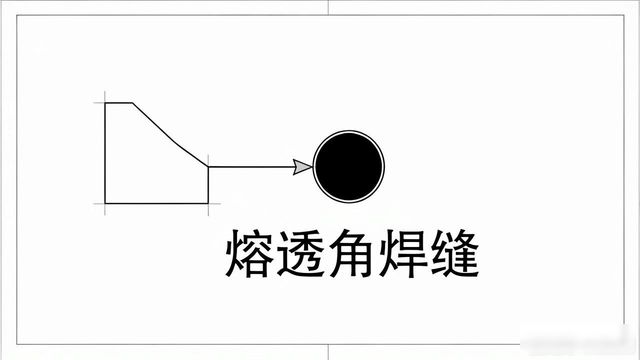

9、应按图1-38的方式, 标注熔透角焊缝的符号 , 熔透角焊缝的符号是涂黑的圆圈 , 该圆圈画在引出线的转折处。
10、对于那种形状之中比较长的角焊缝, 像是焊接实腹部钢梁时在其翼缘位置所采用的焊缝, 是可以不必使用引出线来进行标注的, 而是能够直接在角焊缝的旁边去标注焊缝尺寸这个数值K呢。
11、在连接的长度范围之内, 仅仅是只是局部的某一个或者几个区段存在有焊缝那样的情况下之时, 则按照图1-40来进行标注, 其中K所代表的是角焊缝的焊脚尺寸。
12、一旦焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的与此同时, 于焊缝的位置处要添加中实线来用于表示可见焊缝, 或者添加栅线以此来表示不可见焊缝。
13、把两个相互焊接的焊件, 当它们是单面焊且带有双边不对称坡口焊缝的这种情况时, 引出线的箭头所指向的是具有较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周围, 此符号是以圆圈来表示, 它画在引出线的转折位置, 并且需标注其焊角尺寸K。
15、焊件为三个或者超过三个时, 它们相互进行焊接之时, 那些焊缝是不可以当作双面焊缝来标注的, 焊缝的符号以及尺寸, 都应该各自分别去标注。
16、于施工现场开展焊接作业的焊件, 此焊件自身的焊缝, 需要标注“现场焊缝”这种符号。现场焊缝符号呈现的是涂黑的三角形旗号模样, 它绘制于引出线的转折之处。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口之时（就像单面V形这种情况）, 引出线的箭头是指向那个带有坡口部分的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
