焊接专业必须掌握的基础知识

作为材料连接关键工艺的焊接, 于现代工业里应用广泛, 不管是机械制造领域, 是建筑施工领域, 还是航空航天等领域, 焊接技术都起着不可被替代的作用, 以下会从焊接原理方面, 从工艺方面, 从材料方面, 从设备及安全等多个方面, 系统去阐述焊接专业必须要掌握的基础知识。

一、焊接基本概念

焊接定义

焊接是一种加工方法, 它通过加热、加压, 或者两者同时使用, 还会使用或不使用填充材料, 让两个或多个分离的金属工件之间形成原子间结合, 进而连接成一个整体。该过程依靠外部能量, 打破金属原子间原本的束缚, 促使它们在新位置相互靠近, 并且形成稳定化学键, 以此实现永久性连接。

焊接分类

熔焊, 是通过局部加热让焊件接头那儿达到熔化状态, 在不进行加压的状况下, 填充金属（或者不填充金属）跟母材熔合进而形成焊缝, 冷却凝固之后达成连接。像电弧焊, 它是以电弧当作热源, 属于应用广泛的一种熔焊方法, 涵盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；另外还有气焊, 它利用可燃气体和助燃气体混合燃烧产生的火焰当作热源；再有激光焊, 是以高能量密度的激光束作为热源；以及等离子焊, 利用等离子弧作为热源。

压焊是这样一种焊接方式, 在焊接过程里, 会对焊件施加压力, 此压力施加时存在加热或者不加热两种情况, 施加压力后能让焊件产生塑性变形, 借助原子间的扩散以及再结晶达成连接。举例来说, 电阻焊在操作时, 是通过电极去施加压力, 进而利用电流通过接头接触面还有邻近区域所产生的电阻热来加热；摩擦焊则不同, 它是利用焊件接触端面相对旋转运动所产生的摩擦热；而扩散焊呢, 是在特定的一定温度以及压力条件下, 要先使待焊表面相互接触, 随后通过原子扩散来实现连接。

钎焊, 是这样一种焊接方式, 它会采用比母材熔点低的金属材料当作钎料, 接着要将焊件以及钎料加热, 加热到高于钎料熔点、低于母材熔点的那个温度, 之后借助液态钎料去润湿母材, 在此基础上填充接头间隙并且让钎料与母材相互扩散从而实现连接, 钎焊又被分为软钎焊, 像是锡焊, 其钎料熔点低于450℃ , 还有硬钎焊, 比如银焊、铜焊, 其钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

热源种类有, 焊接热源丰富多样, 电弧热能量聚集, 能够迅速加热焊件局部, 电阻热是通过电流流经电阻所形成, 激光作为具备高能量密度的热源, 能够达成快速加热以致熔化。

有关于热输入的计算, 热输入的公式是Q = UI/v , 其中Q代表热输入, 具体单位是J/cm , U表示电弧电压, 单位为V , I是焊接电流, 单位是A , v是焊接速度, 单位是cm/s。正确地控制热输入对于保证焊接质量而言是极其关键重要的, 要是热输入不合适恰当就会致使焊件出现过热以及未焊透等一系列问题。

焊件在焊接之时, 可以发生这样的情况, 各点的温度会随着时间, 以及物体占据之内外空间发生变化, 从而形成温度场, 在这温度场里, 靠近热源中心之处, 温度是最高的, 而它的分布, 受到多种因素影响, 另外, 了解温度场, 对预测焊接热应力、变形以及组织转变是有帮助的。

焊接冶金反应

熔池得以形成: 在焊接热源发挥作用的状况下, 焊件以及填充金属会发生熔化进而形成熔池, 熔池所具备的形状方面、尺寸方面连带存在时间方面, 对于焊接质量均会产生影响, 其形成的整个过程当中, 存在着强烈热对流以及物质传输的情况, 这会致使化学成分以及温度分布呈现出不均匀的态势。

气体跟熔渣所起的作用是, 焊接生产出来的那气体, 像CO₂、Ar这些, 对熔池加以保护, 使其不被有害气体给侵入进去, 然后熔渣把熔池表面给覆盖住；进而起到将空气隔离开, 对熔池予以保护, 进行脱氧, 去除硫, 去除磷以及让焊缝成型得以改善等一系列作用。

焊缝金属在熔池冷却凝固之际会经历结晶以及相变, 而当其结晶之时是从熔池边缘朝着中心生长的, 这种生长情况有可能产生偏析, 另外冷却过程里的固态相变所得产物的组织以及性能是由冷却速度、化学成分等许多方面所决定的, 对于这种状况而言, 控制焊接工艺参数能够对结晶以及相变过程作出调整。

焊接缺陷成因

气体在熔池凝固之前未能逸出, 残留在焊缝那里形成了空穴, 这些空穴被叫做气孔, 其形成原因涵盖焊接材料受潮, 焊件清理得并不干净, 焊接工艺参数不合适等情况, 气孔会致使焊缝强度有所降低, 还会使其致密性受到影响。

焊件熔渣残留于焊缝之中形成缺陷, 此缺陷被称作夹渣, 致使其诞生的因素包含焊接电流未曾达到合适数值, 层状之间清理熔渣不够彻底, 焊条处置之时的角度不正确等情况, 夹渣会造成把焊缝实际具备的有效截面积降低之后相应产生应力集中。

裂纹, 它是严重的焊接缺陷, 热裂纹是在焊缝金属冷却到固相线附近高温区域的时候产生的, 这和低熔点共晶物、焊接工艺等存在关联；冷裂纹是在焊接接头冷却到较低温度的时候才行产生的, 其和氢含量、淬硬组织、残余应力有关；再热裂纹是在焊后的焊件再一次加热的时候随之产生的, 它与沉淀相析出、晶界强化等有着关系。

未熔合, 就是焊缝金属跟母材或者焊缝层间没有完全熔化结合, 其原因在于焊接电流过小, 速度过快, 坡口角度过小等, 这会影响焊缝强度以及密封性。

未焊透, 是指焊接之际, 接头根部并未完整熔透, 这是因焊接电流过小, 或速度过快, 又或者坡口角度过小, 以及钝边过大等多种因素所造成, 其会致使焊缝承载能力下降, 进而引发应力集中。

三、焊接材料

焊条

分类，是按照药皮性质来区分的, 可分为酸性焊条与碱性焊条。酸性焊条的药皮之中, 含有大量的酸性氧化物, 其电弧稳定, 飞溅小, 脱渣容易, 对杂质的敏感性低, 适用于一般低碳钢与低合金钢的焊接, 例如E4303；而碱性焊条的药皮, 含有大量的碱性氧化物和萤石, 具备很强的脱硫、脱磷能力, 焊缝的力学性能良好, 抗裂性强, 不过电弧稳定性差, 对杂质敏感, 常用于重要低合金钢和合金钢的焊接, 比如E5015。

牌号解读, 拿E6010来说, “E”代表焊条, “60”意味着熔敷金属最小抗拉强度是60（大概）, “1”表明适用于全位置焊接, “0”指的是药皮类型以及电流种类（高纤维素钠型药皮, 直流反接）。

焊丝与焊剂

实芯焊丝, 像ER70S – 6这种, 其中“ER”所代表的意思是实芯焊丝, “70”显示的是熔敷金属最小抗拉强度为70, （大概）, “S”代表焊丝, “6”代表的是化学成分分类代号, 它被用于碳钢以及低合金钢气体保护焊。

药芯焊丝, 比如说像E71T – 1这样的, 其中“E”所代表的是焊条, “7”意味着熔敷金属最小抗拉强度是70（大约）, “1”表明适用于全位置焊接, “T”代表着药芯焊丝, 后面跟着的数字以及字母表示药芯的类型还有保护气体的种类, 它的焊接工艺性能良好, 生产效率颇高。

埋弧焊剂, 比如说HJ431, 其中“HJ”代表埋弧焊剂, “4”指这焊剂里MnO的含量, “3”是SiO₂和CaF₂的含量, “1”表示同一类型焊剂里不同的牌号, 它要和埋弧焊丝一块配合使用, 能起到保护熔池, 还能参与冶金反应等作用。

保护气体

被称为惰性气体一族的Ar, 还有He, 它们具备化学性质稳定的特性, 不会与金属产生反应, 可用于对焊接区起到保护作用, 其中氩气在这方面使用较为普遍, 它有着价格低廉、密度较大以及保护效果良好的特点, 氦气虽然保护效果更为出色, 然而其价格高昂, 适用于高熔点金属以及有着高要求的场合。

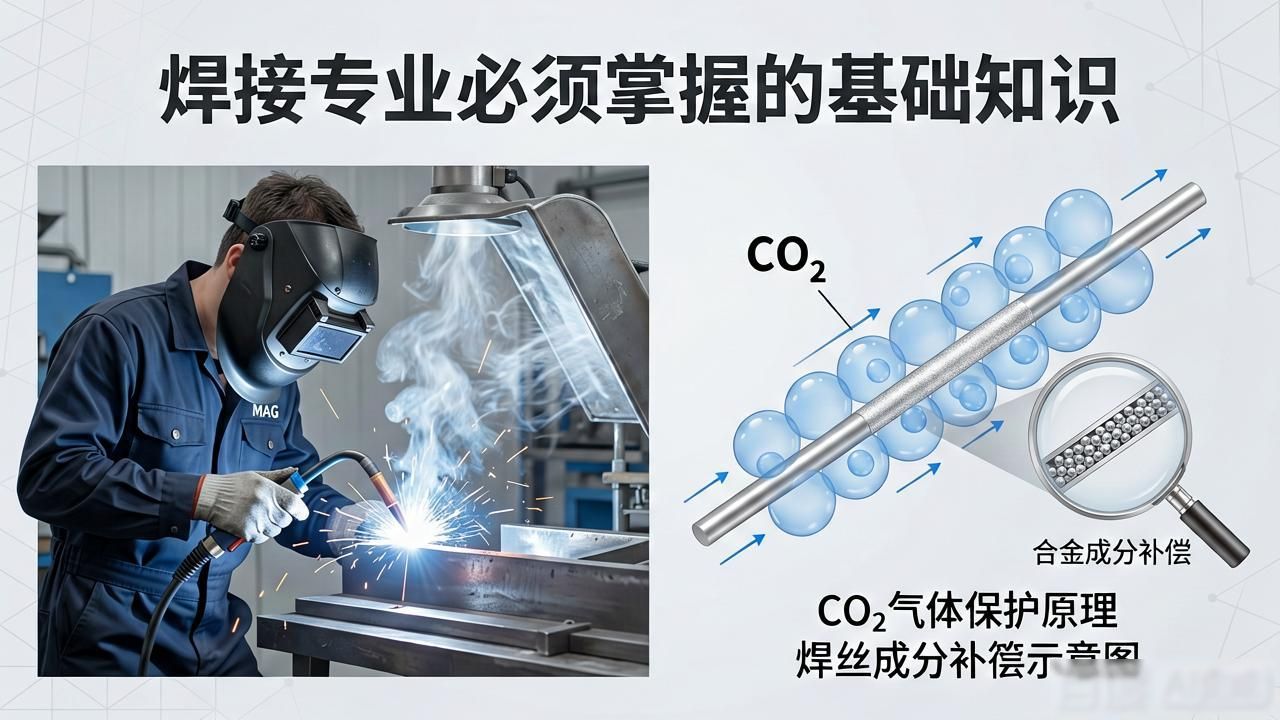

具有氧化性的活性气体 CO₂, 被用于 MAG 焊, 其价格便宜且来源广泛, 然而它会致使合金元素烧损, 所以需要选择合适的焊丝成分来进行补偿。

混合气体, 像Ar与CO₂这类, 一体具备着惰性气体以及活性气体的优点, 能够对焊缝成型予以改善, 能减少飞溅, 这样还能够提高焊接质量以及效率, 常见的比例存在所谓的Ar80%加上CO₂20% , 并且可依照需求进行调整。

四、焊接工艺与参数

关键工艺参数

电流, 对焊接质量以及效率会产生影响, 直流电流情况下, 电弧稳定, 且飞溅小；交流电流呢, 则设备简单, 成本还低。电流大小需要依据焊件厚度、材质、接头形式、焊条（焊丝）直径等去进行选择, 若过大或者过小, 便会产生焊接缺陷。

电压, 它跟电弧长度是有联系的, 恰当的电压能够确保焊缝宽度以及熔深保持均匀状态, 要是电压不合适的话, 就会致使焊缝成型出现问题。

焊接速度之中, 是单位时间里所完成的焊缝长度, 速度要是过快, 而或者过慢, 这情况均会对焊接质量以及效率产生影响, 所以, 需要依照多种因素来合理进行调整。

电弧长度方面, 短电弧具备热效率高的特点, 并且飞溅小, 对于手工电弧焊而言, 其电弧长度通常为焊条直径的0.5至1.0倍, 至于气体保护焊, 同样需要对电弧长度进行合适的控制。

坡口形式中, 常见的有V型, 还有U型, 以及X型, 另外还有Y型等, V型加工起来较为简便, 然而其填充金属量却是很大的, 这种类型适用于薄焊件；U型根部较窄, 相应地其填充金属量较少, 并且焊缝质量较高, 适用于厚焊件；X型, 以及Y型, 它们融合了两者的优点, 用以加工大厚度焊件, 能够有效地减少变形以及填充金属量。

接头设计

相互对接的接头, 是将两个焊件的端面使之相对着进行放置然后开展焊接, 这种接头受力呈现均匀状态用于方方面面, 应用的范域涵盖很广, 通常情况下需要开设成坡口并且要确保装配间隙以及错边量。

一种叫角接接头的, 是两焊件端部构成直角或者近似直角的, 它主要承受横向载荷, 依照焊件厚度以及受力情况, 会出现可开坡口, 或者不开坡口进行焊接的情况。

T型接头, 是这样的, 有一焊件的端面跟另一焊件的表面, 它们构成了直角或者近似直角, 其受力情况复杂得很, 容易出现应力集中现象, 所以常常会采用双面焊, 或者开坡口焊接的方式来提高强度。

搭接接头, 是两焊件部分重叠进行焊接, 其装配较为简单, 然而受力并不均匀, 且强度较低, 它是用于受力较小或者非承载结构的, 在这种连接方式下, 可依据相关情况增加搭接长度或者采用诸如塞焊、槽焊等工艺来提高强度。

预热与后热

防止冷裂纹方面的预热温度计算, 是依据碳当量来计算预热温度的, 碳当量要是越高, 那么钢材的淬硬倾向就会越大, 这种情况下就需要进行预热, 目的在于降低冷却速度, 以此防止冷裂纹产生。其公式是Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15, 此处元素符号代表的是其质量分数, 要根据Ceq值以及焊件厚度等诸多因素来查表从而确定预热温度。

焊后会对焊件进行这样一种处理, 即把焊件加热到特定温度范围, 像250 – 350℃ , 到了这个温度后还要保温一段时长, 如此来让焊缝当中的氢能够逸出, 进而防止出现氢致裂纹, 这种处理对于低合金钢以及高强度钢焊接而言, 是特别适用的。

五、焊接设备

电弧焊机

有一种交流焊机, 它属于变压器式, 它会把电网当中的交流电, 借助变压器来进行降压, 进而获取到适合用于焊接的低电压交流电, 其具有结构简单的特点, 还有成本低的特性, 不过它在电弧稳定性方面表现较差。

直流焊机有整流式与逆变式这两种, 整流式焊机借助整流元件把交流电转变为直流电, 逆变式焊机先是把交流电转化成直流电, 接着逆变成高频交流电, 经过降压、整流之后输出适宜焊接的直流电, 它具备体积小、重量轻、节能, 还有电弧稳定性好等诸多优点。

气体保护焊设备

MIG/MAG焊机, 其中MIG焊采用惰性气体进行保护, MAG焊运用活性气体或者混合气体加以保护, 将以连续送进的焊丝当作电极以及填充金属, 其生产效率很高, 适用于多种金属材料的焊接。

TIG焊机, 是那种采用高熔点钨棒当作电极的焊机, 它利用惰性气体去保护电弧, 同时也保护熔池, 它具备焊接质量高的特点, 还具有电弧稳定等特性, 它常常配备高频引弧装置, 并且拥有脉冲功能, 借助这些可实现更为精确的焊接控制, 它适用于焊接有色金属, 也适用于焊接不锈钢以及薄件。

辅助工具

焊枪, 它能够传递焊接电流, 还可以输送保护气体, 并且在熔化极焊接时能够引导焊丝, 它自身的结构以及性能, 会对焊接操作以及焊接质量产生影响。

用于储存保护气体的气瓶, 像氩气瓶、二氧化碳气瓶这类形态各异其用途相同的容器, 必须要定期展开检查, 并且还要进行维护工作, 以此来保障能够安全使用。

送丝机, 在熔化极气体保护焊这个焊接方式里着呢, 它会把焊丝匀速地朝着焊接区送进去, 而送丝速度保持稳定这件事, 对于确保焊接质量而言, 是相当重要的。

接地钳，它所要达成的目的是, 保证焊接回路有着良好的接地状况, 避免触电事故出现, 与此同时，还要确保焊接电流处于稳定状态。

面罩, 自动变光面罩, 它能够依据电弧光强度, 自动去调节镜片透光率, 可有效保护焊工眼睛, 使之免受电弧辐射所带来的伤害, 还能提高焊接操作时的安全性以及舒适性。

六、焊接缺陷与质量控制

常见缺陷

裂纹, 除了热裂纹、冷裂纹、再热裂纹以外, 还有层状撕裂, 它多发生在厚板焊接结构当中, 因为钢板内部存在分层夹杂物, 在焊接应力的作用下会沿着轧制方向产生阶梯状裂纹。

气孔, 它能够被划分成氢气孔、一氧化碳气孔、氮气孔等等。不同气体作为来源引发的气孔形态以及分布是会有所不一样的, 像氢气孔大多呈现为表面针状这种形态, 而其中一氧化碳气孔较多是里面条虫状那样的形态。

夹渣, 它涵盖非金属夹渣以及金属夹渣, 其中, 前者就像是氧化物、硫化物这般, 而后者呢, 像钨夹渣（在TIG焊的时候, 钨极发生熔化进而混入到焊缝当中）。

咬边是这样一种情况, 它是由于焊接参数选择得不恰当, 或者操作方法不正确而出现的, 它是沿焊趾的母材部位所产生的沟槽或者凹陷, 这种情况会使得焊件有效截面积受到削弱, 进而会造成应力集中。

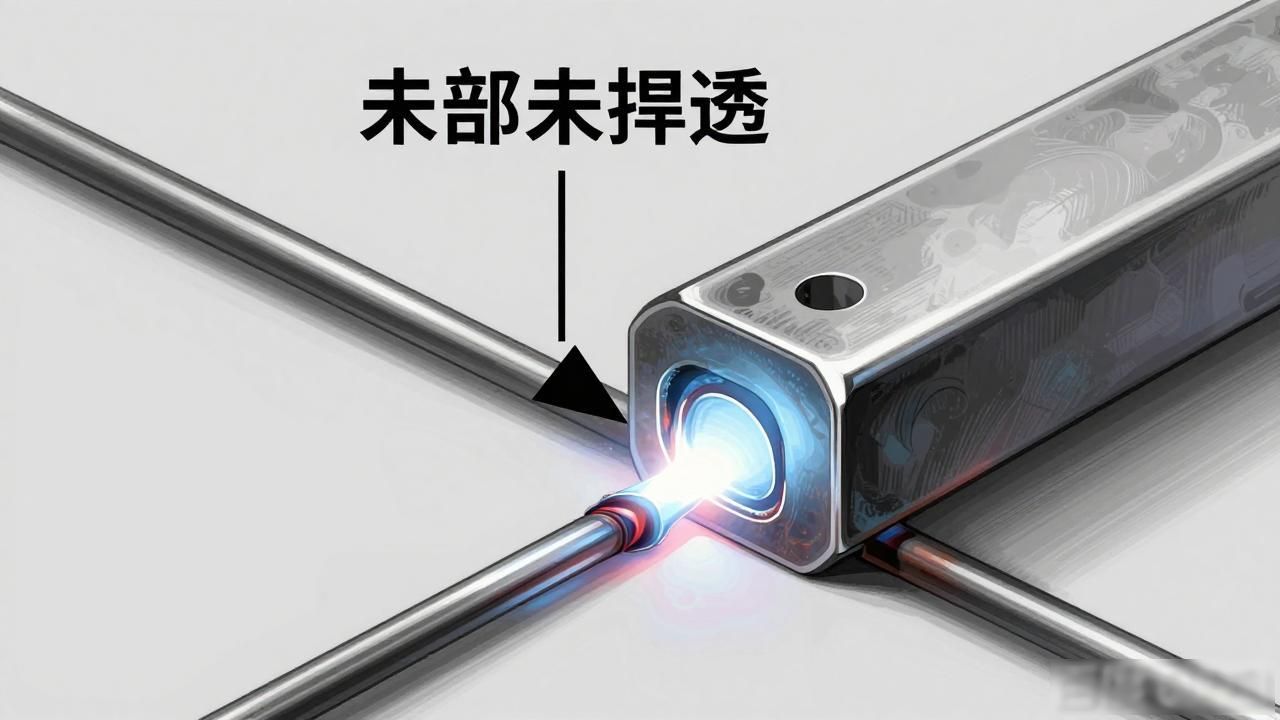

存在未焊透的状况, 接头根部存在未焊透, 还有单面焊根部未焊透的情形, 以及多层焊层间存在未焊透的情况。

检测方法

借助肉眼, 或者借助放大镜、量规等工具, 对焊缝外观开展检查, 检查内容包含焊缝尺寸、形状以及表面缺陷等, 此乃目视检测（VT）。

射线检测活动, 被表述为RT, 借此射线, 像X射线、γ射线那般, 穿透焊件, 鉴于缺陷对射线吸收水准存有差异, 于底片上构建不同黑度的影像, 以此检测缺陷, 能够检测内部气孔、夹渣、裂纹、未焊透等缺陷, 对体积型缺陷较为敏感。

超声波检测，也就是 UT, 它是利用超声波在焊件当中传播的时候, 遇到缺陷会产生反射、折射等现象, 借助分析反射波信号去检测缺陷, 它能够检测内部缺陷, 对面积型缺陷敏感, 适用于厚板检测。

磁粉检测, 也就是 MT, 用来对那种铁磁性材料予以表面, 以及近表面缺陷的检测, 在要进行检测的工件表面把磁场加以施加, 处于缺陷的地方会产生漏磁场, 将磁粉予以吸附从而形成磁痕, 以此来显示出缺陷那位置以及形状。

渗透检测（PT）是这样的, 先把含有色染料或荧光剂的渗透液涂在焊件表面, 让它进入缺陷里, 接着清除表面多余的渗透液, 随后施加显像剂, 于是缺陷中的渗透液就被吸附显示出来了, 借此可检测表面开口缺陷。

标准规范

ISO 5817标准针对焊缝质量实施分级, 是按照缺陷所具备的类别、大小以及数量等各项指标, 把焊缝质量划分成B、C、D这三个等级, 该标准适用于熔化焊这种焊接接头形式的情况。

AWS D1.1, 也就是美国钢结构焊接规范, 它对钢结构焊接当中的材料、工艺以及质量检验等方面的要求作出了规定, 这一规范在北美地区有着广泛的应用范围, 是被广泛应用的。

我国焊接相关标准, 也就是GB/T 12467 , 它属于中国焊接质量要求系列标准范畴, 针对焊接质量要求作出详尽规定 , 具体涵盖质量等级划分方面 , 还有检验方法以及验收准则等方面。

七、焊接安全与防护

主要危险源

电弧辐射含有紫外线, 电弧辐射含有红外线, 电弧辐射含有可见光, 其中紫外线对人体危害较大, 紫外线可引起电光性眼炎, 紫外线可引起皮肤灼伤等。

电击会因为焊接设备出现漏电情况, 或者是操作存在不当之处, 又或者是在潮湿环境当中作业等多种情形, 而有可能致使触电事故发生。

在焊接时, 会生出的金属氧化物等烟尘, 叫做烟尘, 要是长时间把它吸进去, 会对呼吸系统造成妨害, 引得尘肺病等职业病。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

存在着这样一些有害气体, 其中包括臭氧, 一氧化碳以及氮氧化物等, 臭氧具备强氧化性, 并会对呼吸道产生刺激, 一氧化碳呈现无色无味的特性状态, 容易致使中毒情况发生, 氮氧化物对于呼吸道有着刺激以及腐蚀方面的作用。

防护措施

拥有防火性能的, 隔热性能的, 耐磨性能的材料制成的防护服, 是个人防护装备之一, 它能防止高温飞溅带来的伤害, 能防止辐射伤害；具备隔热性能的, 绝缘性能的, 耐磨性能的焊接手套, 属于个人防护装备；用于保护面部和眼睛的面罩, 是个人防护装备, 其中除了自动变光面罩外, 还有手持式面罩；能过滤焊接烟尘的防尘口罩, 是个人防护装备。

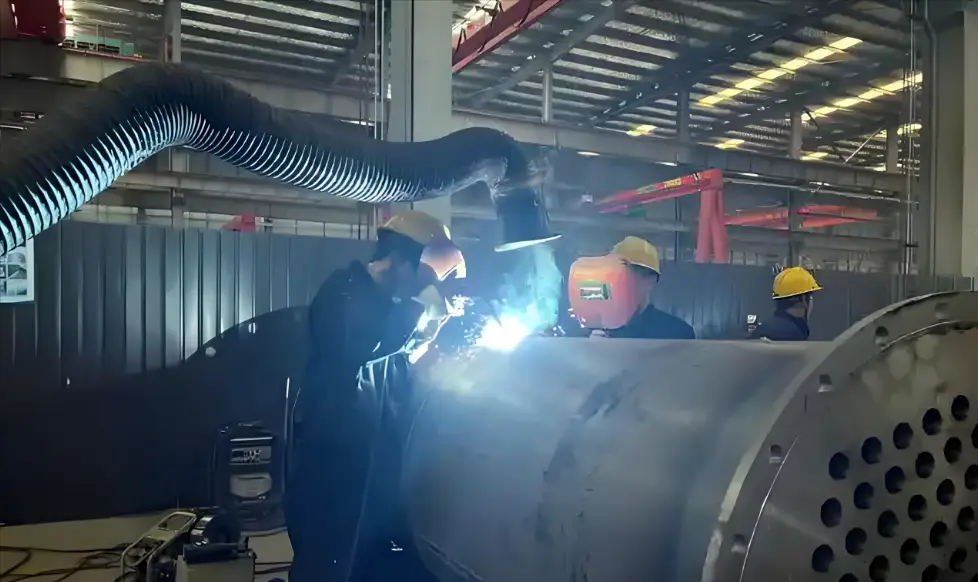

通风的措施如下, 要确保焊接的场地有着良好的通风情况, 要是自然通风不够充足的话, 就要去安装机械通风的设备或者排烟的装置, 并且要及时地将有害的气体以及烟尘给排出去。

急救知识

触电救治时, 要马上切断电源, 要是触电者呼吸、心跳停止了, 就得在现场开展心肺复苏术也就是CPR, 这其中涵盖胸外按压以及人工呼吸, 按压频率最少得是100次每分钟, 按压深度最少为5厘米, 按压跟呼吸的比例是30比2, 并且赶紧拨打急救电话。

如下是灼伤处理办法: 针对于轻微灼伤情况, 马上运用大量冷水去冲洗受伤的部位, 时间为15至30分钟, 以此来降低皮肤的温度, 达到减轻疼痛以及损伤的目的；要是出现严重灼伤状况, 应当避免自己去进行处理, 可采用干净的纱布或者毛巾覆盖住伤口, 并且要尽快送去医院进行治疗。

处于烟尘吸入的应急状况下, 要是吸入了数量众多的烟尘从而感觉到身体不适, 那么就应当即刻转移到通风条件良好的空旷地方进而进行呼吸, 要呼吸新鲜的空气, 要是症状表现得十分严重的话, 那就得立即去就医。

八、金属材料焊接性

碳钢焊接

含有碳量低于百分之零点二五的低碳钢, 其焊接性良好, 通常情况下不需要特殊的工艺措施, 只要选用合适的焊条或者焊丝就行。

中碳钢, 其含碳量处于0.25%至0.6%这个范围, 在焊接之际, 容易生成淬硬组织以及冷裂纹, 所以需要进行预热处理, 预热温度是150到250℃, 并且要挑选低氢型焊条, 还要对焊接时的热输入加以控制。

那种被称作高碳钢的钢材, 其含碳量是大于百分之零点六的, 它的焊接性不太好, 在进行焊接之前, 需要预热到二百五十摄氏度至三百五十摄氏度以上的温度范围, 要采用低氢型焊条来焊接, 焊接完成之后, 还要进行缓冷以及热处理操作, 以此来消除应力并且改善组织。

不锈钢焊接

对于奥氏体不锈钢而言, 在石油化工设备进行焊接之际, 晶间腐蚀成为其焊接时的一个主要问题。此时, 为了防止晶间腐蚀状况的出现, 针对焊接时常选用这几种焊条, 一种是含有钛元素比如A132的焊条, 或者是含有铌元素比如A137的焊条, 另一种是超低碳焊条例如A002。而且焊接过程中要采用小电流焊接方式同时进行快速焊, 再者采用短弧焊, 以此来减少焊缝处于敏化温度区间也就是450 – 850℃期间的停留时长, 达成降低晶间腐蚀的出现可能性的目的。

铁素体不锈钢, 焊接之时容易出现脆化现象, 其中涵盖475℃脆化以及σ相脆化。于焊接管道之际, 为防止脆化情况发生, 焊前预热温度需控制在100 – 300摄氏度之间, 采用小热输入的焊接工艺, 防止在475℃附近长时间逗留, 焊后能够进行快速冷却, 必要的时候进行退火处理, 以此恢复韧性。

双相不锈钢焊接时, 要严格控制热输入, 在海洋工程结构焊接当中, 需采用合适焊接方法, 像TIG、MIG, 还要选择合适焊接参数, 把热输入控制在一定范围, 以此保证焊缝, 以及热影响区的奥氏体与铁素体比例, 防止因热输入不合适致使相比例失调, 进而影响焊接接头的耐蚀性与力学性能。

铝合金焊接

铝合金的表面, 存在着一层致密的氧化膜, 也就是Al₂O₃了, 其熔点是非常高的, 高达2050℃, 这会对焊接熔合起到阻碍的作用, 而且铝合金有着很强的导热性, 在进行焊接的时候, 热量散失得特别快, 这样的情况之下, 就很容易导致焊接变形。在航空航天的那个领域范围内, 针对铝合金结构件的焊接工作, 常常会采用TIG焊或者MIG焊的方式。焊接之前, 得运用机械方式, 像是刮削这种, 或者运用化学方式, 像碱洗那样, 去把焊件表面的氧化膜彻彻底底地清理干净；在焊接的过程当中, 要合理地挑选焊接电流、电压以及焊接速度, 借助合适的工装夹具把焊件刚性固定住, 或者采用反变形法、随焊激冷等举措来控制变形；针对厚板焊接而言, 可以采用多层多道焊方式, 以此来控制层间温度。

异种金属焊接

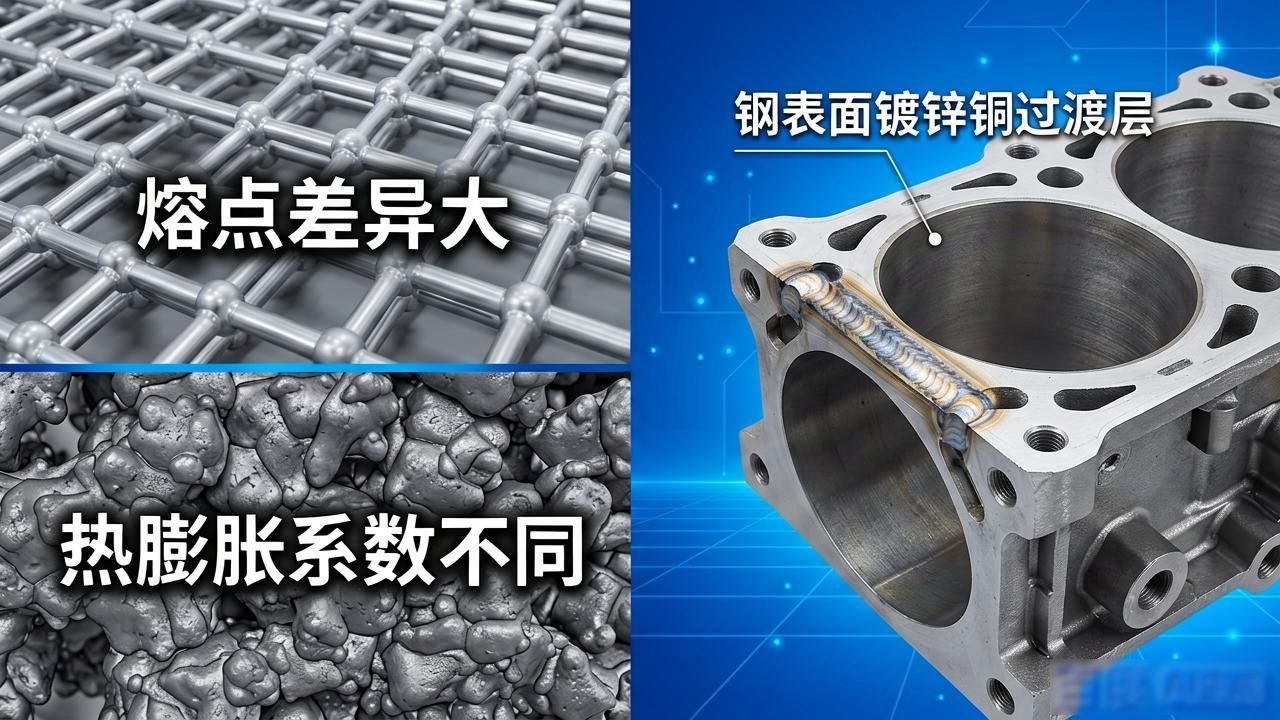

钢与铝焊接时, 钢和铝物理性能像熔点、热膨胀系数等, 还有其化学性能差异极大, 若直接焊接, 接头处就能形成脆性金属间化合物, 进而降低接头强度。汽车发动机一些零部件制造中, 采用过渡层焊接工艺, 像在钢表面先镀锌、铜等金属当作过渡层，这样再与铝焊接；或者采用特殊的钎焊工艺, 挑选合适的钎料以及钎焊温度, 借助钎料在母材间的扩散和溶解, 就能形成良好的接头连接, 以此减少金属间化合物产生, 提高接头质量。

九、焊接符号与图纸

焊接符号

基本符号, 是用来表示焊缝横截面形状的符号, 像角焊缝, 是用等边三角形来表示的, 对接焊缝呢, 是用直线表示的, 而V形坡口对接焊缝, 则是用带斜边的直线来表示的, 它能够直观地反映出焊缝的基本形式。

– 补充符号, 其作用是对焊缝的某些特征予以补充说明。那种现场焊符号乃为一个涂黑的小旗, 它所表示的是该焊缝必须要在现场进行施焊。而所述的周围焊符号是一个圆圈，它意味着焊缝会环绕着焊件的周围来作出焊接。

它有这样一些情况存在尺寸标注, 其中含有焊缝长度, 还有宽度, 以及厚度, 另外还有坡口角度, 再有钝边尺寸等。比如说, 当进行标注角焊缝的时候, 会把焊脚尺寸给注明出来；而对于对接焊缝, 就会去标注坡口深度是什么样的, 还有间隙等尺寸, 以此为焊接施工提供精确的数据依据。

图纸识读

坡口形式, 要从图纸里识别出诸如V型、U型、X型等之类的坡囗形式, 依据焊件的厚度、焊接的方法以及工艺的要求, 去确定坡口的尺寸, 像V型坡口其角度、钝边大小、装配间隙等等, 以此保证焊接之时能够充分地实现熔合, 以获取优良的焊缝质量。

焊缝位置, 要明确平焊位置, 立焊位置, 横焊位置, 仰焊这些位置。不同位置的焊接难度不一样, 工艺要求是各不相同的, 平焊操作比较容易些, 焊接质量是容易得到保证的。立焊需要控制熔池形状, 还要控制熔池尺寸, 防止液态金属出现下淌情况。横焊也需如此防止液态金属流下来也要把控熔池造型和有关尺寸。而仰焊是其中难度最大的, 对焊工技术要求特别高, 对焊工操作要求也很高, 图纸标注能够有助于焊工去选择合适的焊接工艺与操作方法。

工艺有着这样的要求, 像是焊后热处理方面的要求, 图纸会表明是不是需要开展退火、正火、回火、调质等处理, 以及处理时的温度、时间以及冷却方式等参数, 借助焊后热处理来改良焊接接头的组织与性能，去除残余应力。

十、焊接技术发展趋势

自动化与智能化

在汽车制造行业里, 机器人焊接被广泛运用, 机器人能够依据预设程序, 精准无误地完成焊接任务, 可以保障焊接质量的稳定性以及一致性, 还能提升生产效率, 降低人工成本并减轻劳动强度, 并且能够在恶劣环境当中开展工作。

视觉传感, 借助视觉传感器, 实时去获取焊接过程里的图像信息, 像焊缝位置、形状、熔池状态等, 将其反馈给控制系统, 达成对焊接过程的实时监测以及调整, 提升焊接质量的可靠性与适应性, 比如在复杂结构件的焊接当中, 可自动跟踪焊缝, 以此确保焊接精度。

有一种控制方式叫自适应控制, 它基于焊接进程里的实时参数, 像电流、电压、焊接速度这些, 以及焊件出现的各种变动, 类似材料厚度的波动、装配时产生的误差, 进而自动对焊接工艺参数作出调整, 以此来确保焊接质量不会因为外界因素而受到影响, 最终达成智能化的焊接生产。

新材料焊接

其中的高强钢, 在建筑、桥梁等行业, 因对结构轻量化与高强度要求不断提升, 其应用愈发广泛。而研发适配高强钢的焊接材料以及工艺, 把控好焊接热影响区的组织与性能, 避免裂纹出现, 提升接头的强度和韧性, 这是研究的重点所在。

镍基合金平常会被应用于航空航天之中还有石油化工这些领域, 这是由于它具备耐高温以及耐腐蚀这般优良的性能。关于镍基合金要去开展焊接冶金过程的研究, 还要解决焊接时出现的热裂纹并包括气孔这类缺陷, 进而开发专用的焊接设备以及工艺, 以此来满足特殊工况状况下被投入使用的要求。

航空航天领域里, 碳纤维增强复合材料这类复合材料的应用正渐渐增多, 要研究复合材料跟金属或者其他材料的连接技术, 去开发适配复合材料的焊接办法以及工艺, 把界面结合强度与可靠性问题给解决好, 进而拓展复合材料的应用范围。

绿色焊接

低烟尘焊材, 要开发新型的, 具备低烟尘、低毒特征的焊接材料, 以此来减少焊接过程里烟尘以及有害气体的产生, 进而改善工作环境, 保护焊工的健康, 举例来讲, 像采用环境保护型药皮配方的焊条, 可以降低烟尘里有害物质的含量。

节能设备方面, 要进行研发, 研发项目是高效节能的焊接电源以及设备, 像逆变式焊接电源就是其中一种, 和传统电源相比较的话, 它有着更高的电能转换效率, 能够减少能源消耗, 进而可降低生产成本, 还符合可持续发展的要求。

有一种环保工艺, 叫冷金属过渡工艺, 它是新型焊接工艺中的一种, 在这种工艺里, 焊接过程能达成无飞溅的效果, 热量输入还很低, 能减少对焊件的热相关影响, 降低造成变形以及产生缺陷的可能性, 与此同时, 还会使能源消耗以及焊接烟尘排放减少, 它属于绿色环保的焊接工艺, 并在薄板焊接, 还有对焊接质量有着高要求之处有着广阔的应用发展前景。

推荐学习资源

– 书籍：

《焊接冶金学》: 它深入地剖析焊接过程当中的冶金反应, 还剖析其中的组织转变, 且剖析性能变化, 从而为理解焊接质量控制提供理论基础。

– 《焊接方法与设备》: 对各焊接工艺方法进行全面介绍, 涉及工艺参数的选择, 还讲焊接设备的原理、结构以及应用, 具备很强的实用性。

《ASME锅炉与压力容器规范》, 它属于锅炉与压力容器设计方面的权威标准, 它属于锅炉与压力容器制造方面的权威标准, 它属于锅炉与压力容器检验等方面的权威标准, 对于从事相关领域焊接工作的人员而言, 它具有重要的指导意义。

– 标准：

美国焊接学会标准, 在国际范围内具备广泛影响力, 它覆盖焊接材料、工艺以及质量控制等诸多方面的标准, 能为焊接业内提供技术规范。

ISO（国际标准化组织）的标准, 属于全球通用的那种标准体系, 其在焊接质量分级这一方面的标准, 及其在检测方法等方面的标准, 助力推动了国际间的焊接技术交流与合作。

GB（中国国标）, 是我国焊接领域的国家标准, 它乃是结合国内实际情况以及行业需求所制定, 此标准对规范我国国内焊接行业的发展起着重要的作用。

参与焊工技能培训, 考取 AWS 焊工资格证, 或考取 ISO 9606 焊工资格证, 借此机会通过接受系统培训与实际操作, 掌握种种焊接方面的方法, 以及各种焊接技能, 熟悉焊接质量控制流程, 此流程能让获得获得被认为官方权威的资格认证, 从而提升在焊接的这个领域的就业竞争所具有的能力, 还有提升专业方面的水平, 这就是实践。

熟悉上述知识, 乃焊接专业之根基, 与此同时, 要将实际操作经验予以结合, 时刻持续学习新技术, 持续不断提升自身的焊接技术水准以及综合能力, 从而契合焊接行业日益发展的需求。
