从事机械领域工作的同行们都心里明白, 要是一张图纸中存在细节方面的错漏情况, 那么情况较轻时, 板材下料会直接变为报废状态, 而要是情况严重的话, 现场焊接就会出现反复返工进而导致误工的状况。不管是刚刚开始学习工程制图的新手人员, 还是那些常年与钣金、焊接工作打交道的现场工程师, 焊接图的规范画法以及展开图的精准计算, 都是他们必须 的核心硬技能。
一、焊接图画法与标注：7 个实操要点
焊缝的形式, 在焊接图里是比较关键的内容, 须清晰且准确地传达到位, 其尺寸以及焊接要求, 同样得明确告知, 以此避免现场有人产生理解偏差, 这7个要点, 逐个去深入领会, 基本上就不会出现那种原则性错误。

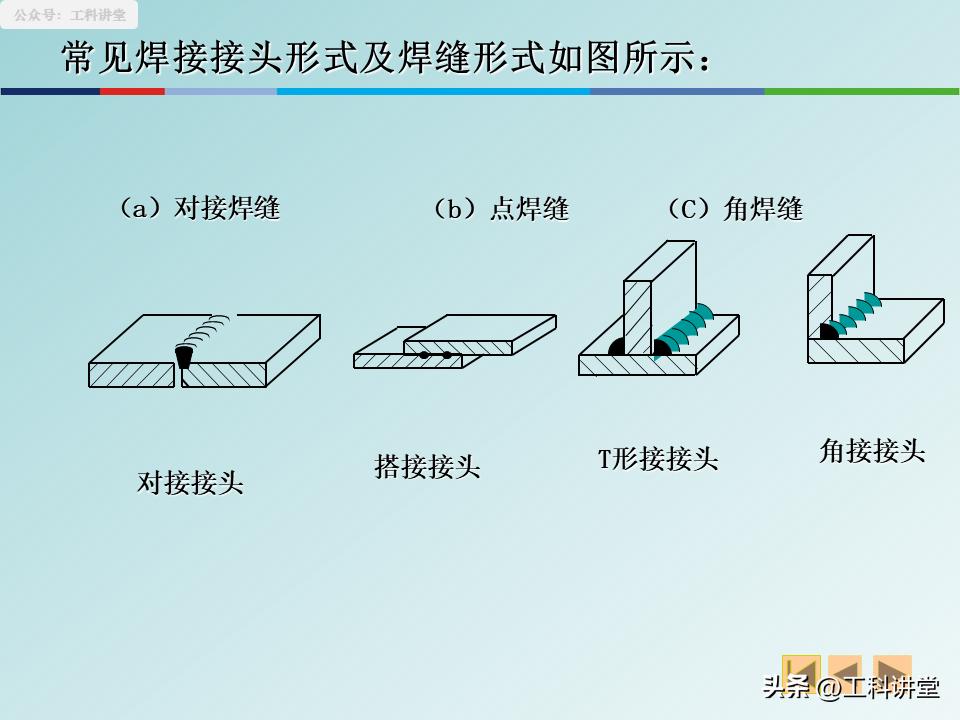

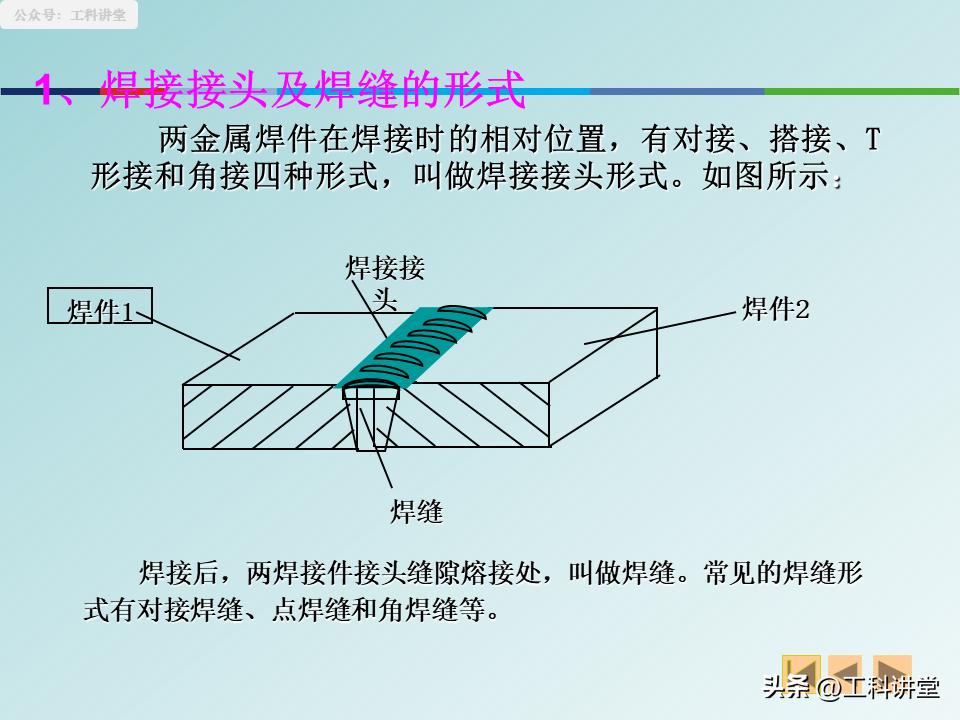

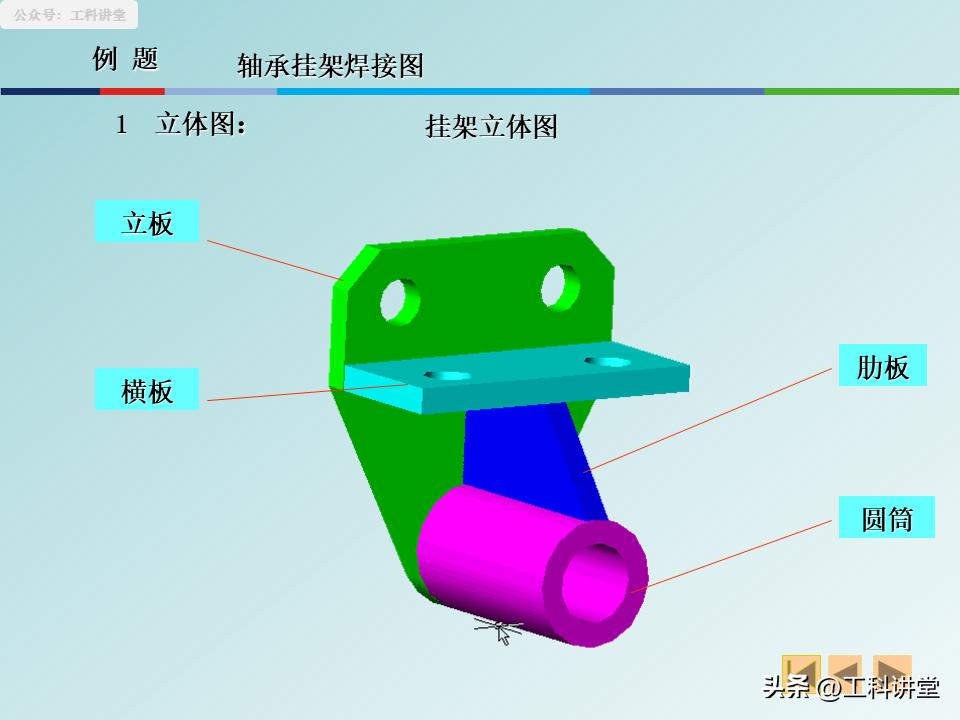

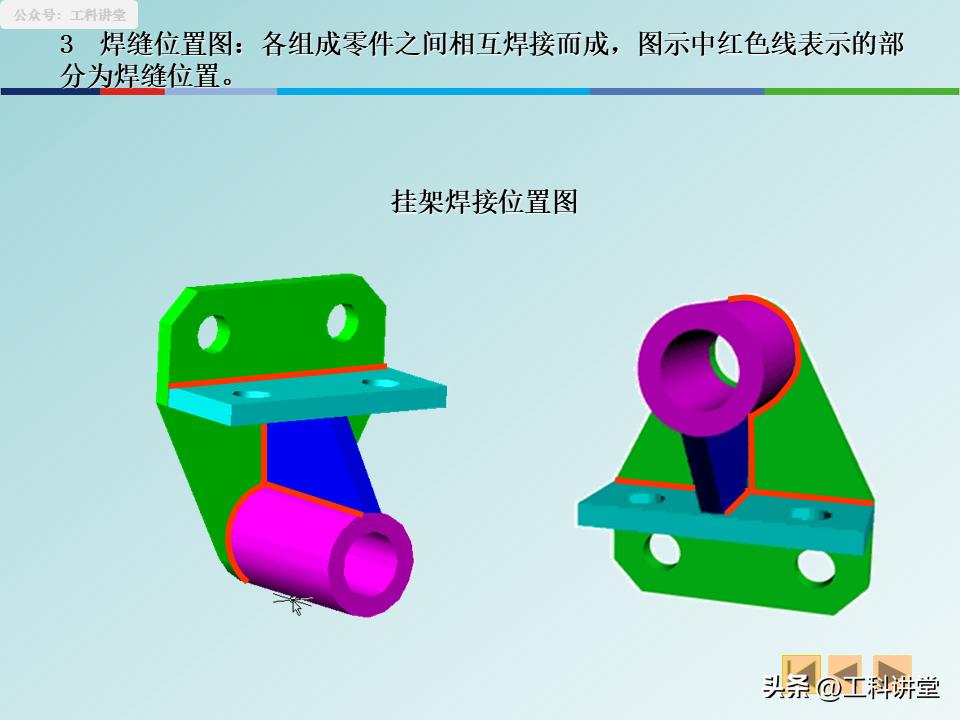

1.要先确定四种基础焊接接头, 千万别把连接形式画错, 常用的是对接、搭接、T形接、角接这四种, 所有焊缝的画法都是依据这几种接头进行延伸的, 要先确定接头再去画焊缝, 这样逻辑才不会混乱。

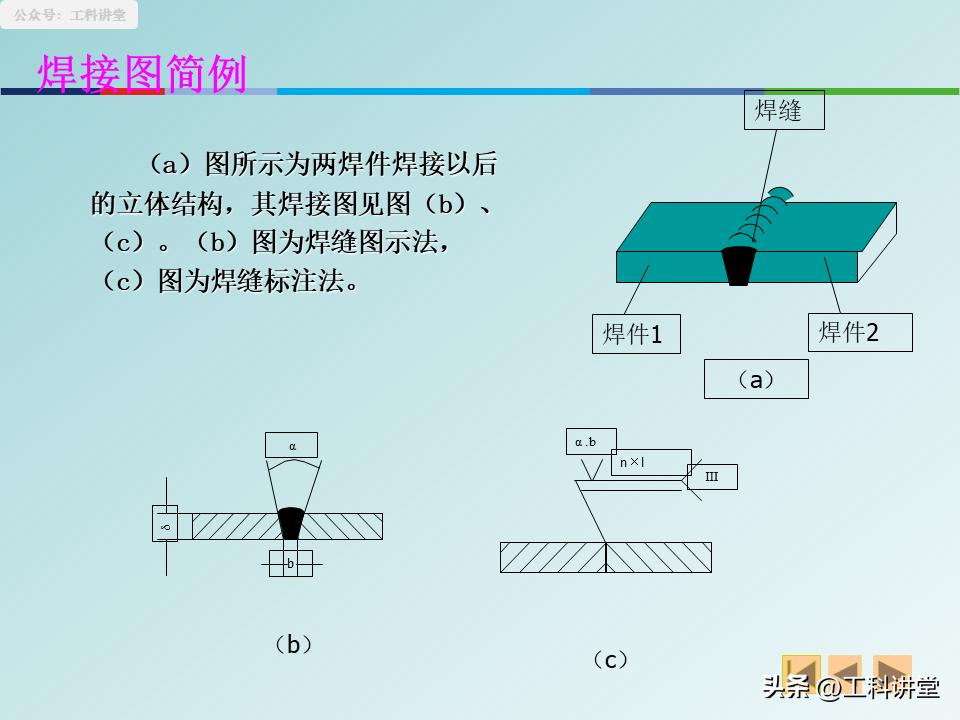

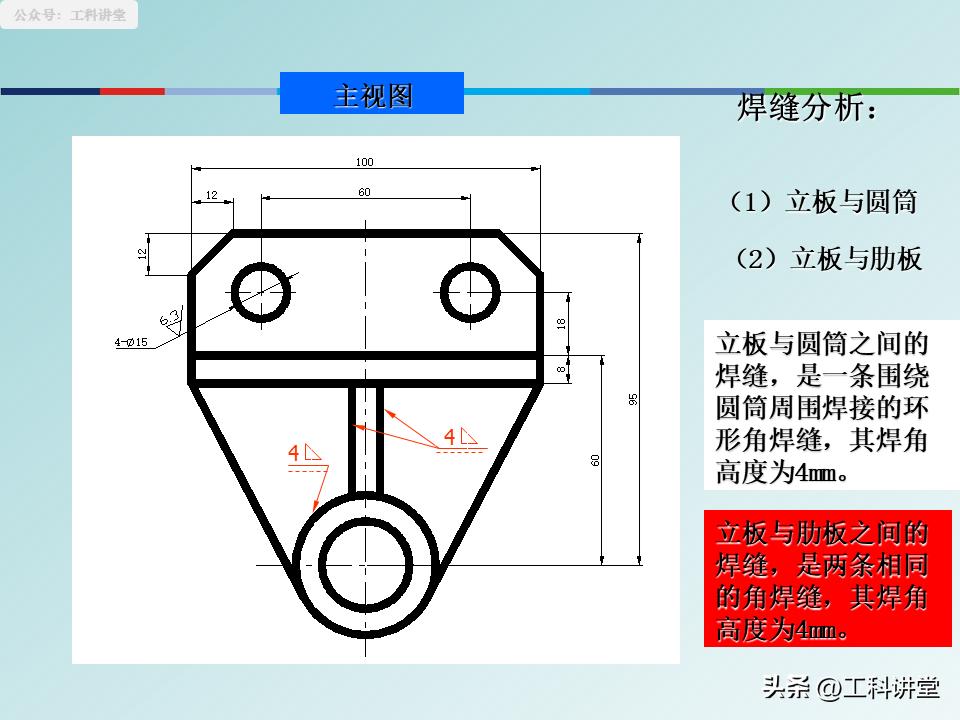

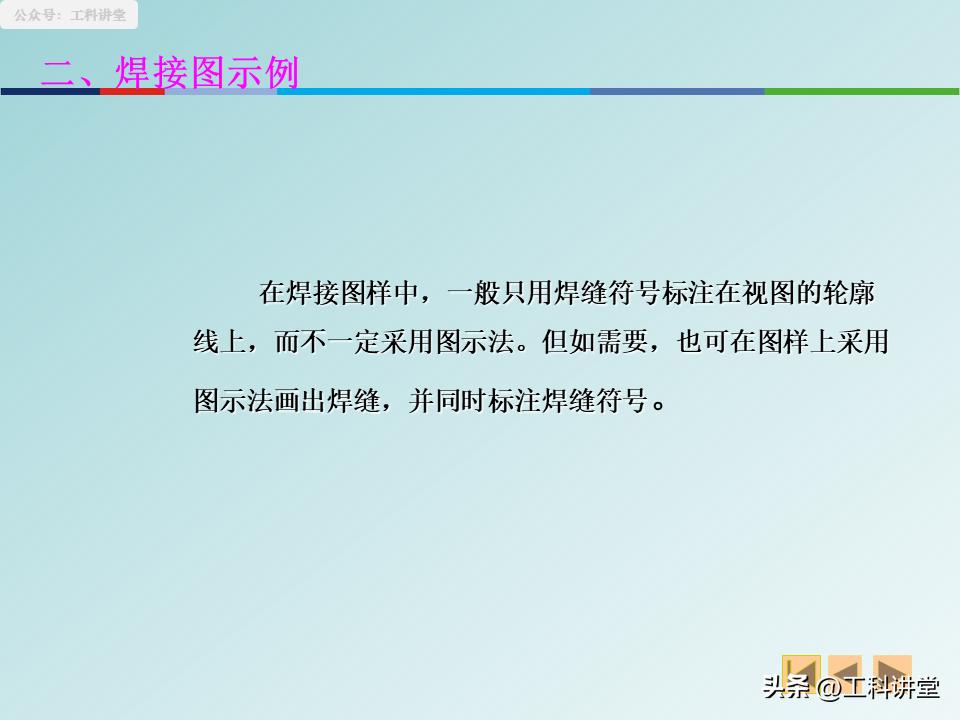

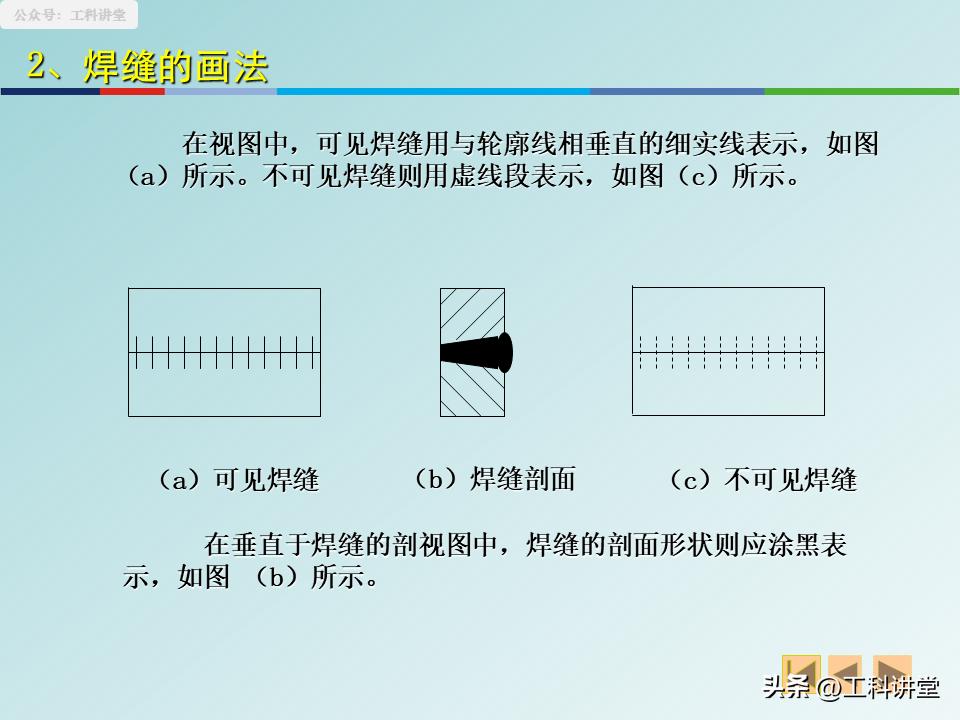

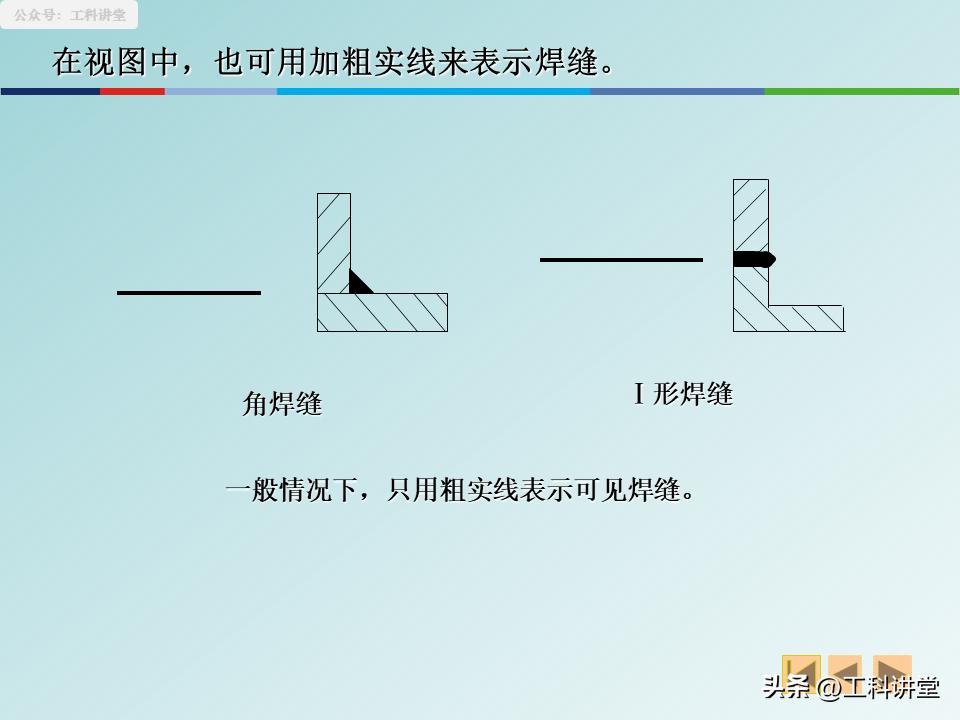

2.焊缝画法得遵循规范, 可见与不可见得区分清楚。在视图当中, 可见焊缝要用垂直轮廓线的细实线来表示, 也能够直接使用加粗实线进行简化标注；不可见焊缝则用虚线表示；在垂直焊缝的剖视图里, 焊缝剖面必须涂黑, 这可是制图的基础规矩。

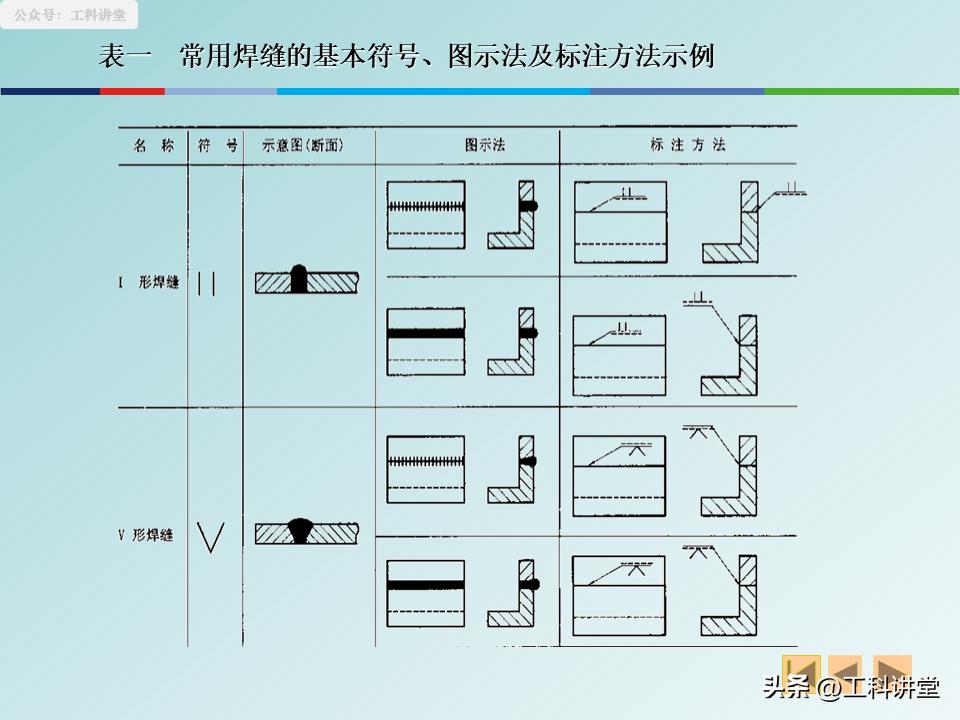

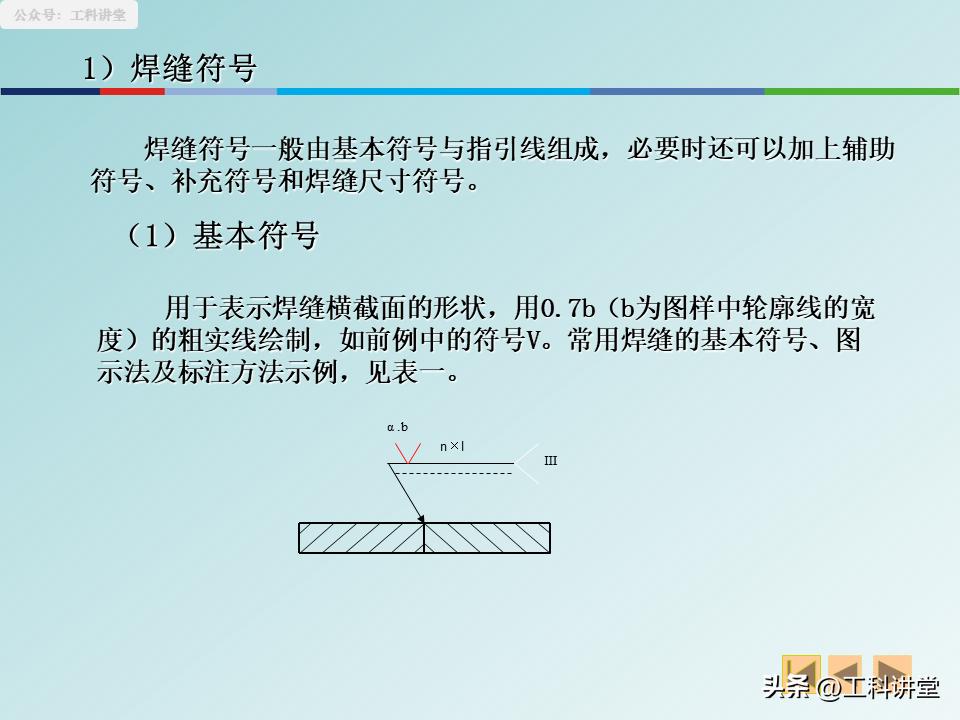

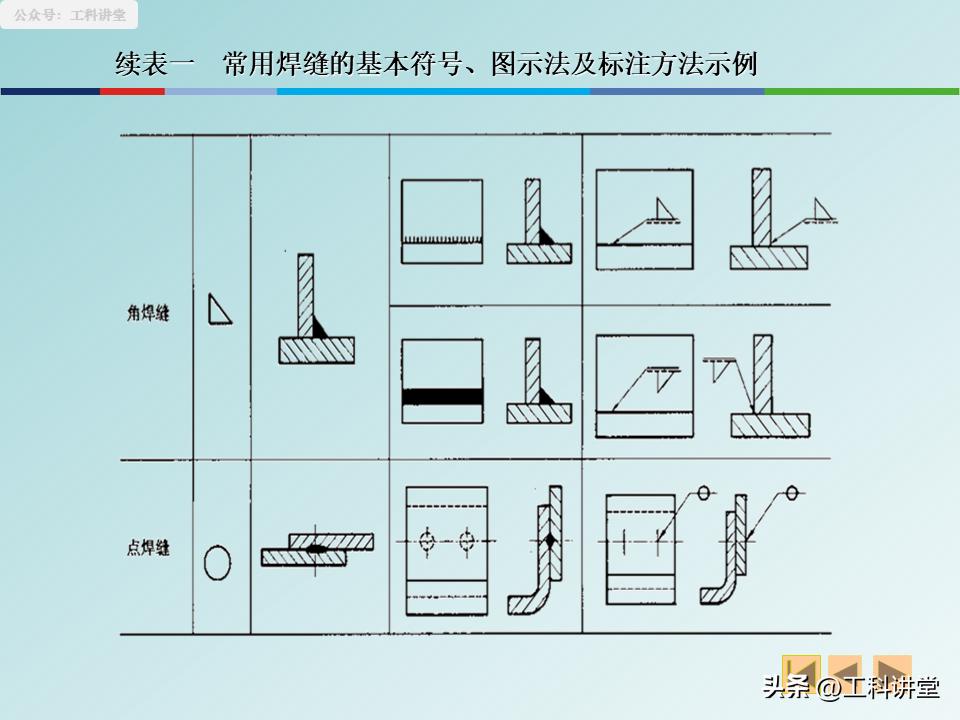

3.以基本符号标出焊缝截面形状，I 形、V 形、角焊缝这些常用形式, 皆有对应的固定符号, 通过符号标注, 相较于大段文字说明, 要清晰规范许多。

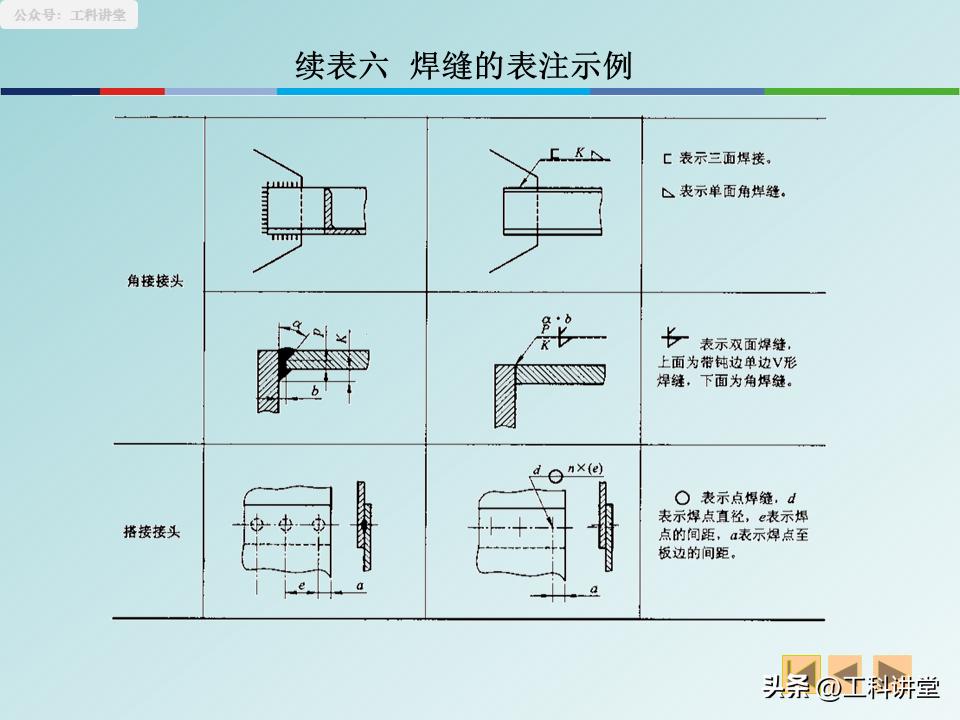

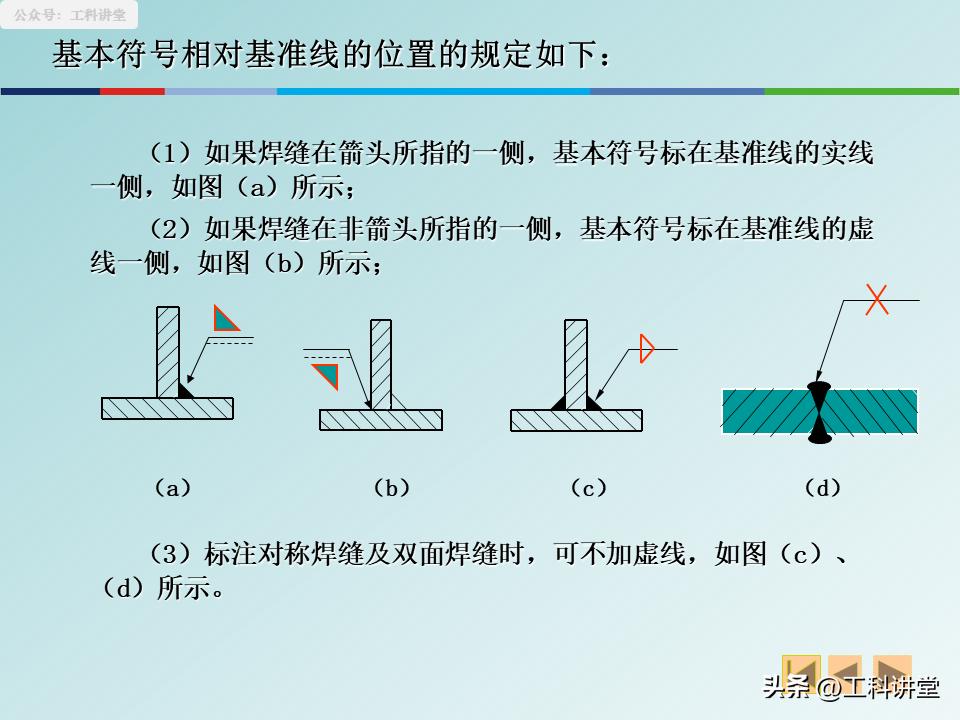

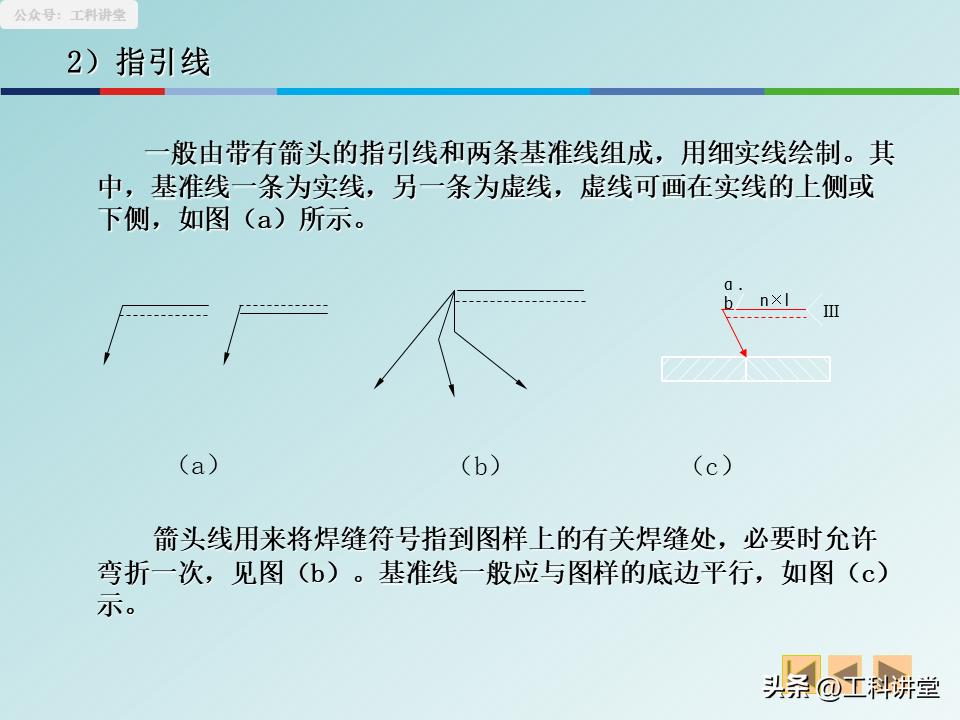

4.指引线的画法是存在相应规矩的, 不要随意胡乱标注箭头。指引线分为箭头线以及基准线（是一条实线与一条虚线）, 倘若焊缝处于箭头所指向的那一侧, 那么基本符号应标注在实线那一侧；要是在非箭头的一侧, 那就标注在虚线那一侧；对于对称焊缝而言, 能够直接将虚线省略。

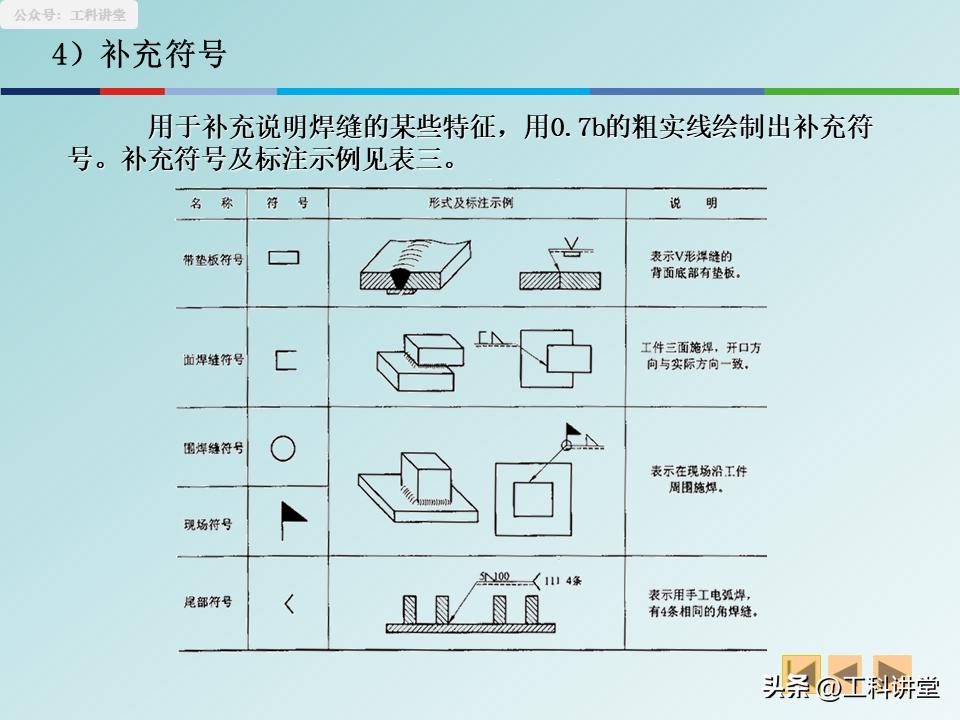

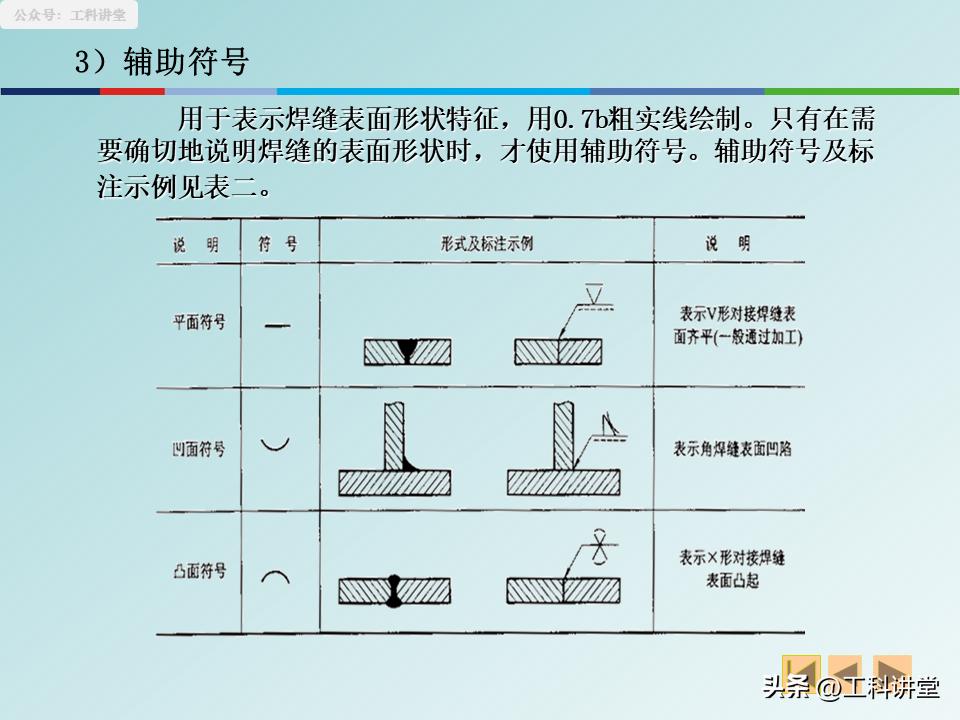

5.使用辅助以及补充符号, 将全焊缝特征完整表述出来。对于若是存在需要表面加工为齐平、凹陷、凸起状况的, 要运用对应的辅助符号；而涉及三面焊、现场施焊、围焊这类特殊要求的, 则采用补充符号进行标注, 无需另外书写多余的技术要求。

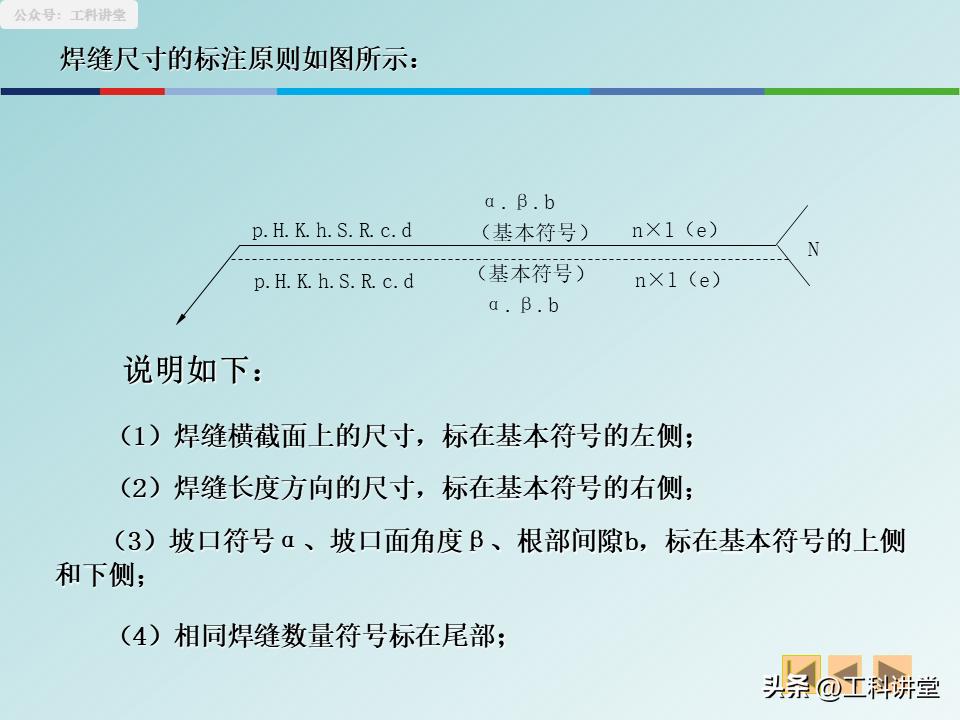

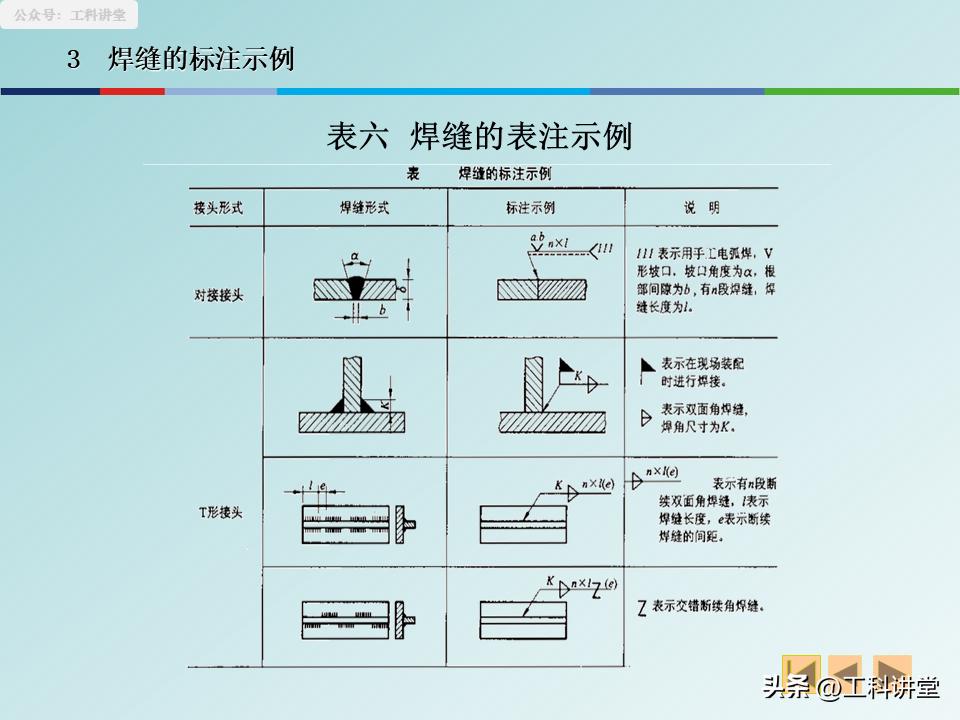

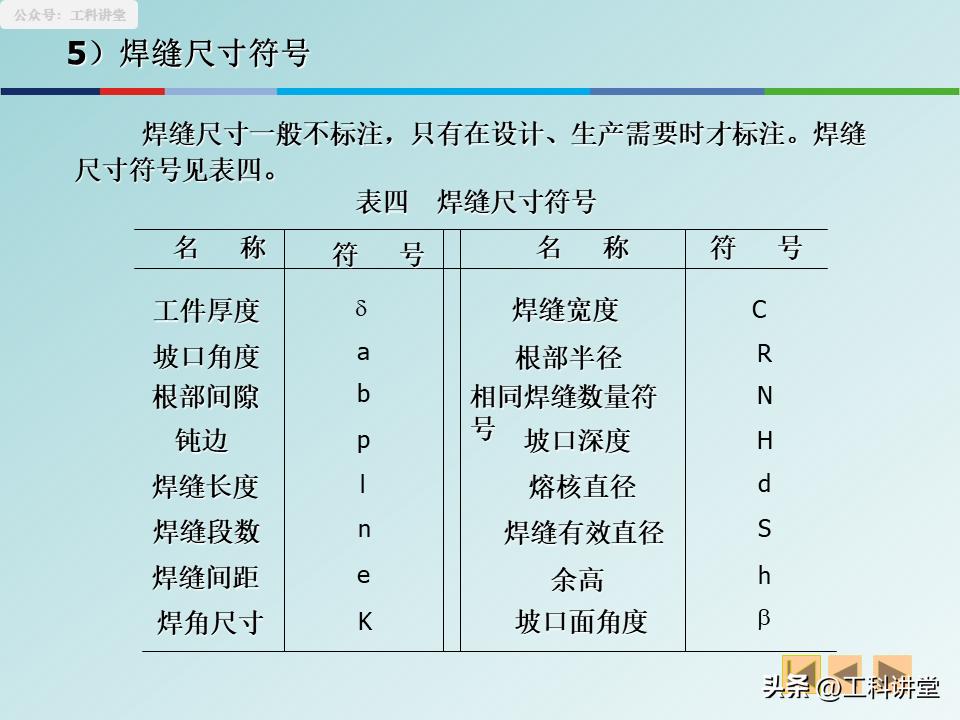

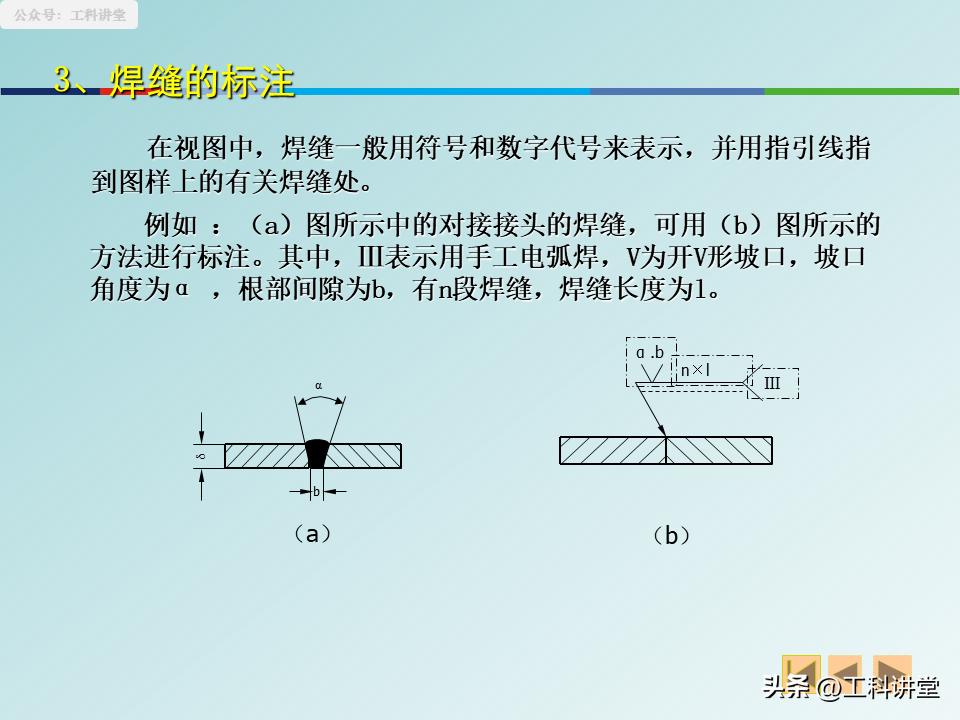

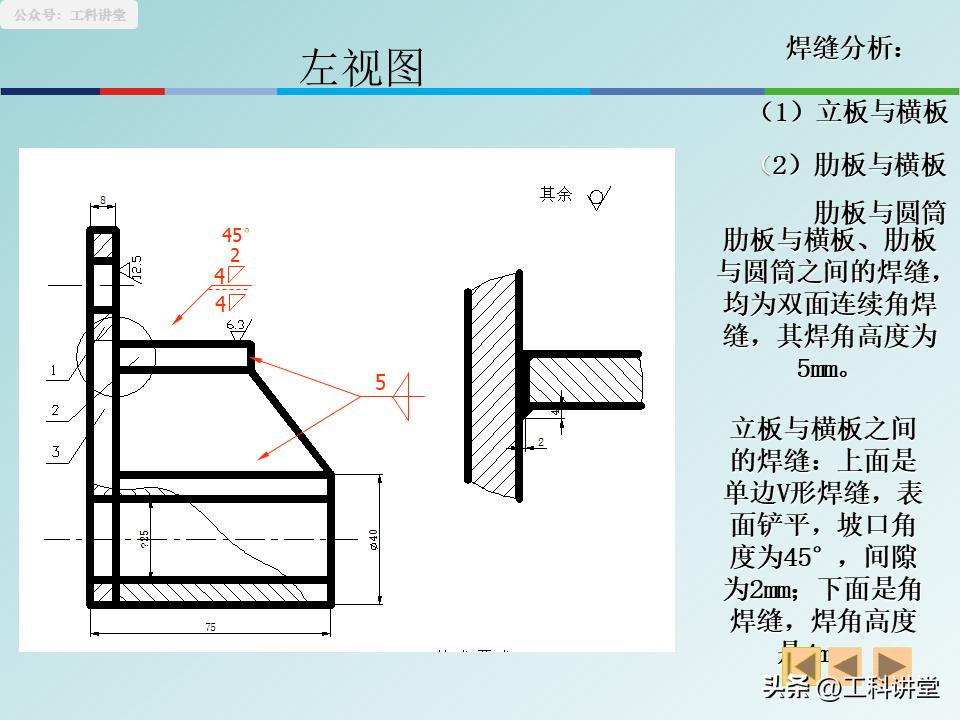

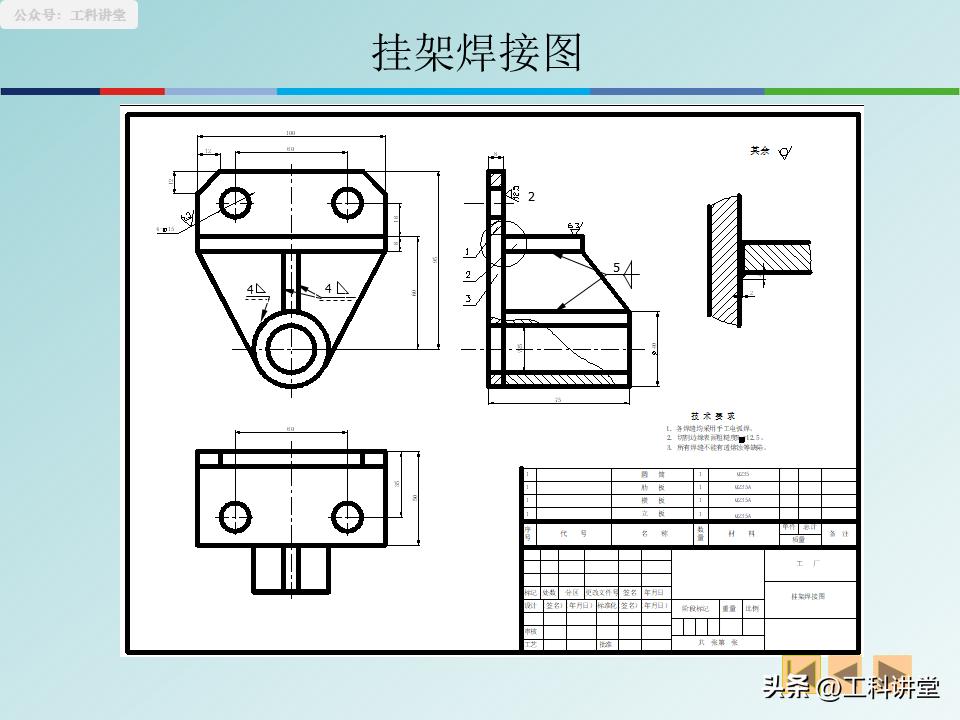

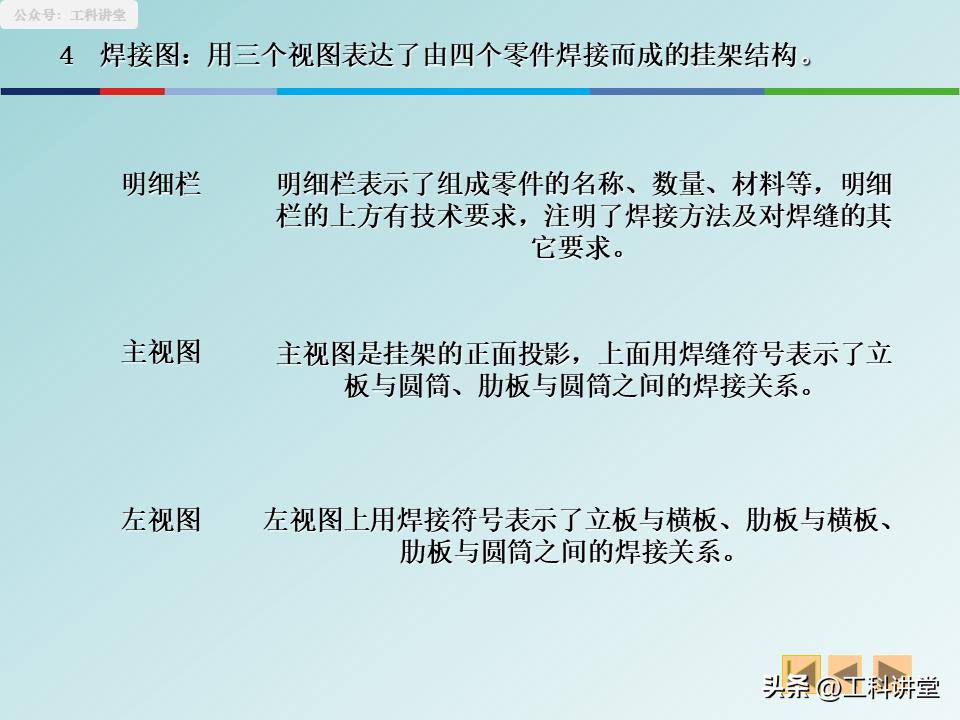

6.尺寸标注依照固定顺序进行, 不会出现标错弄混的情况。对于焊缝横截面上的尺寸, 是标注在基本符号的左侧, 而长度方向的尺寸, 则标注于右侧, 坡口角度以及根部间隙, 标注在上下侧, 相同焊缝的数量, 直接标注在尾部, 如此不易产生混乱。

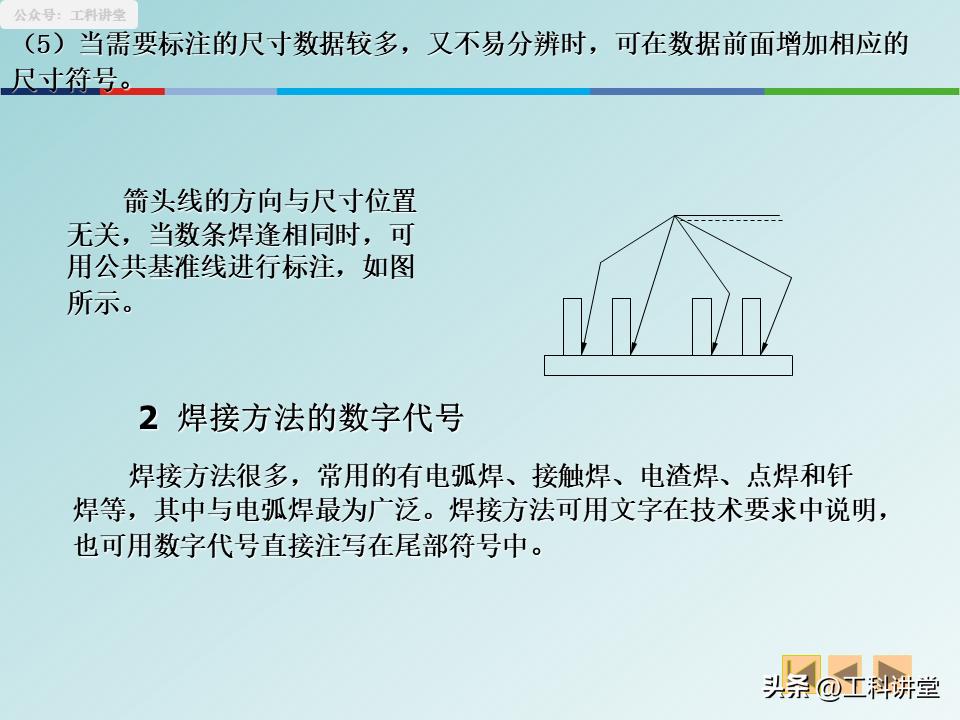

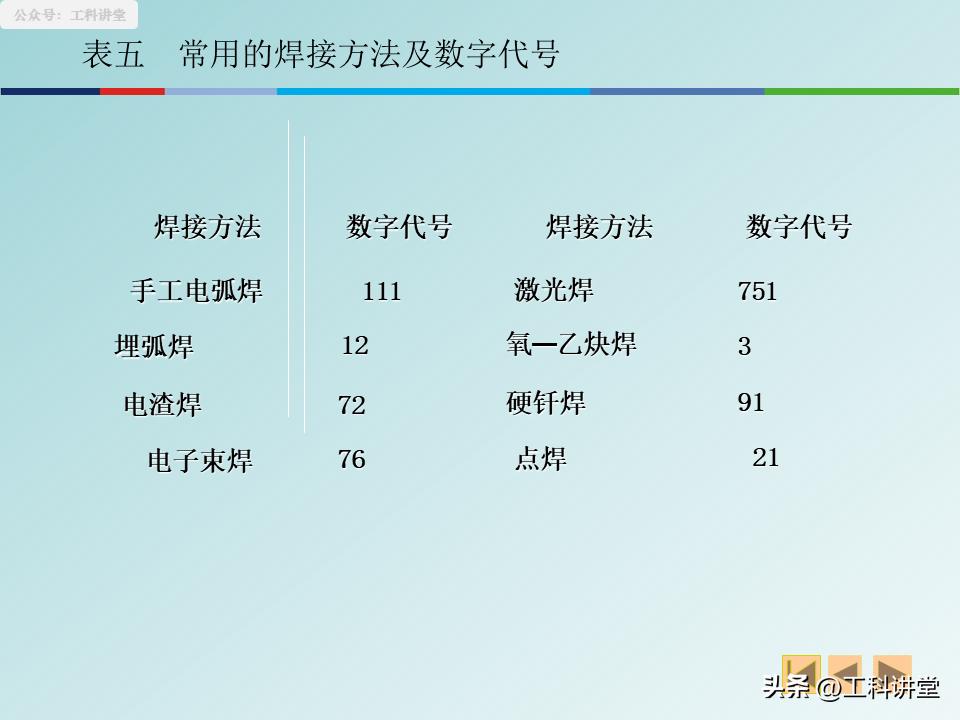

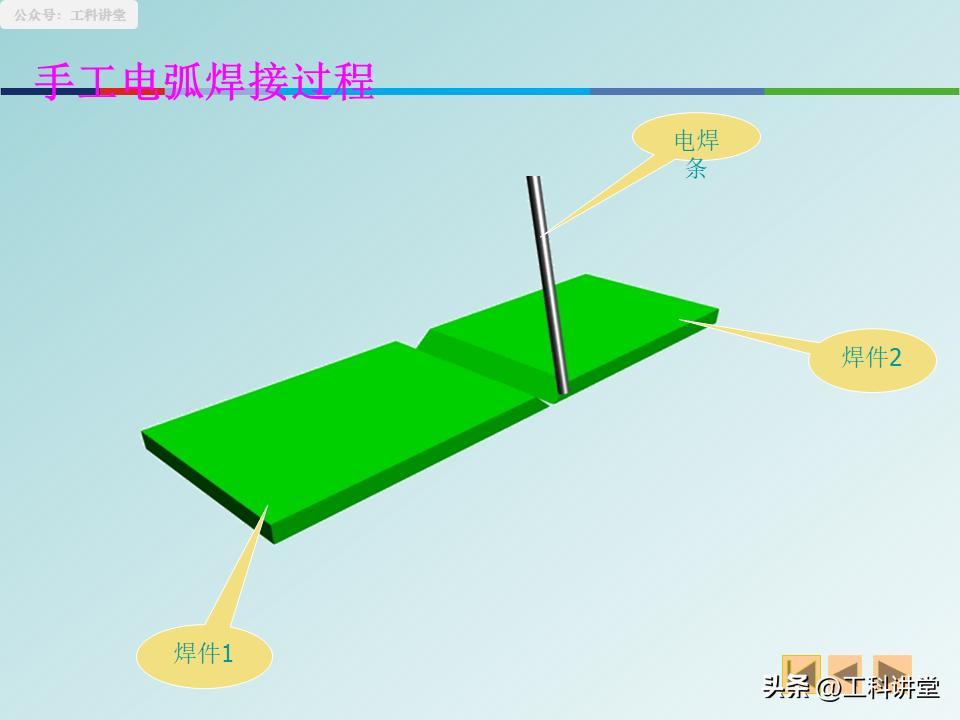

7.焊接方式采用数字代号, 既省事又规范, 常用的手工电弧焊代号是111, 埋弧焊代号为12, 氧 – 乙炔焊代号是3, 直接标注在尾部, 无需通篇在技术要求之中重复加以说明。
二、展开图计算与画法：5 个实操要点

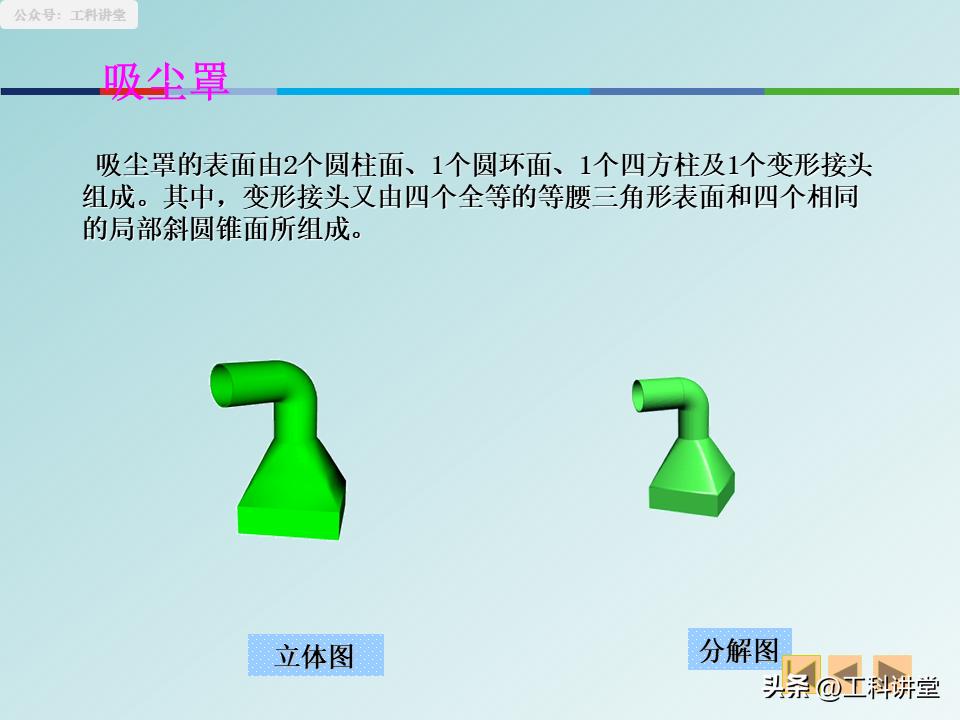

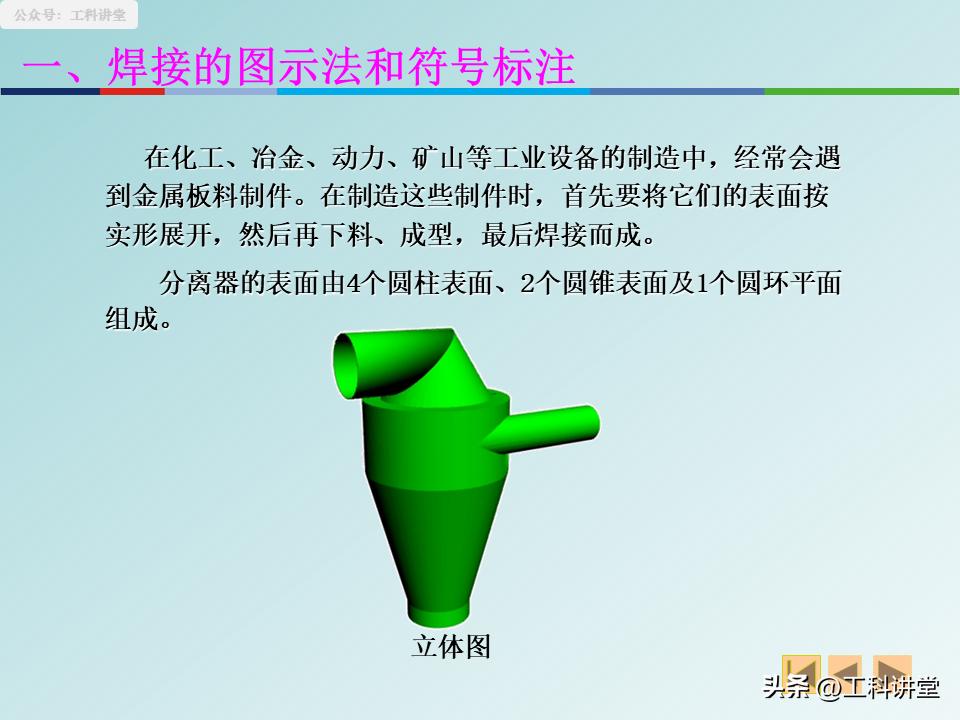

立体表面实形要精准摊平在平面上, 这是展开图的核心, 算错哪怕一点, 下料就会全废, 5个要点将绝大多数常用场景覆盖了。

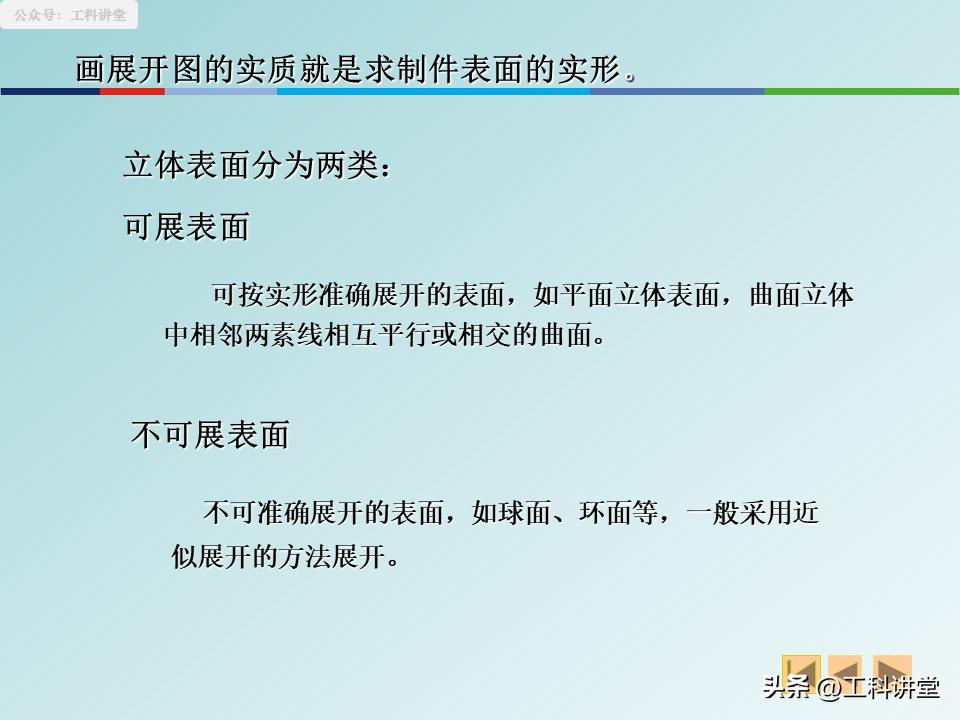

1.先要分出可展表面与不可展表面, 接着再抓住求实形的核心内容。平面立体、圆柱这类相邻素线平行的以及圆锥这类相邻素线相交的属于可展表面, 能够精准画出实形；球面、环面属于不可展表面, 只能采用近似法予以展开。

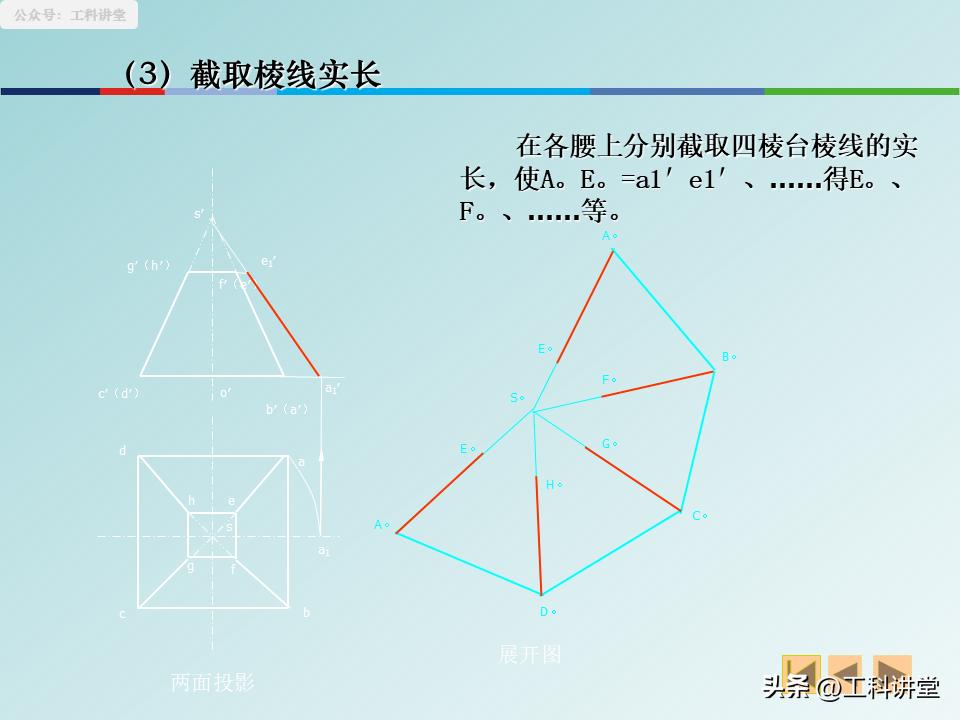

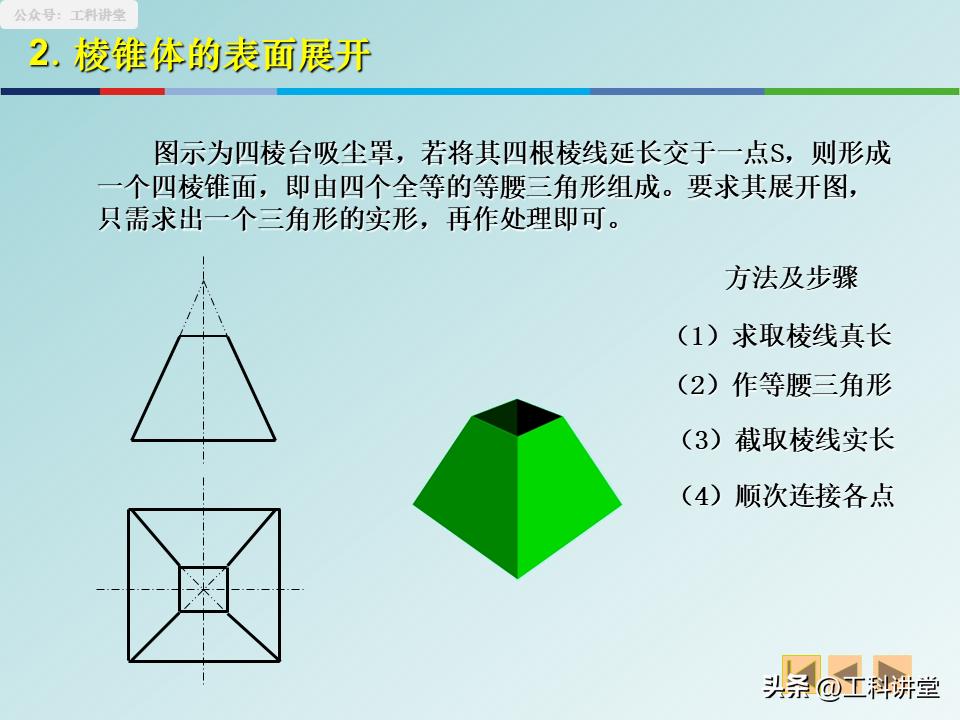

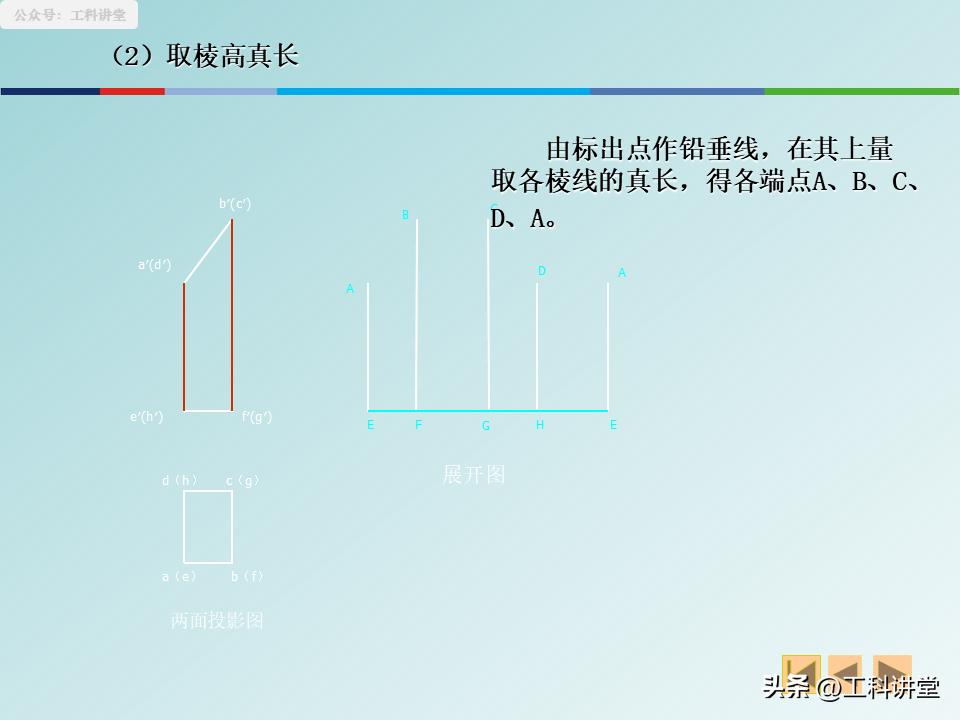

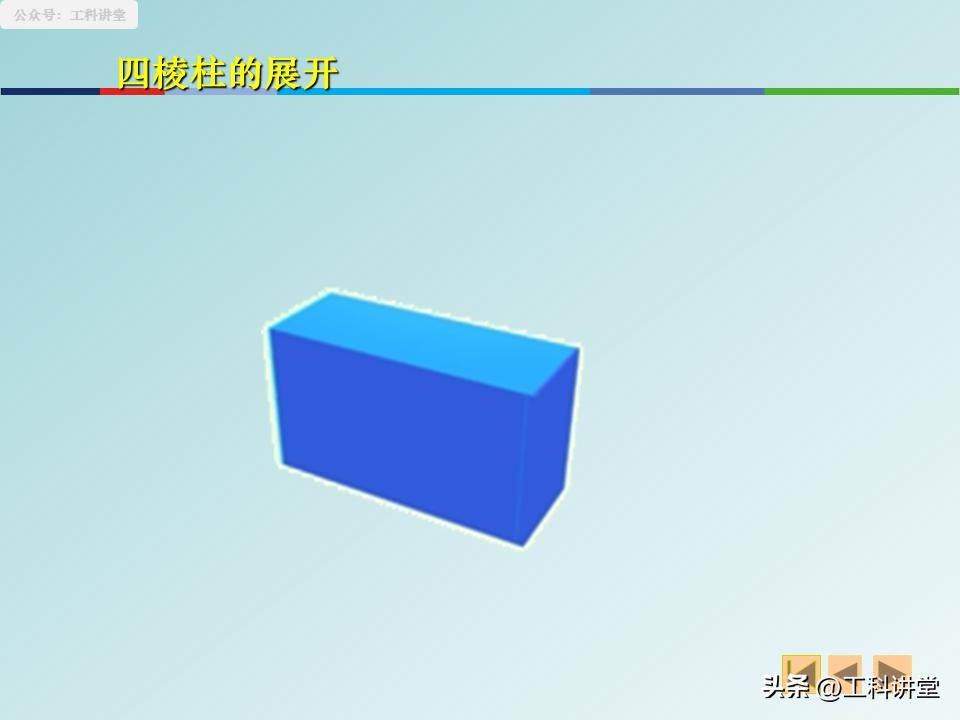

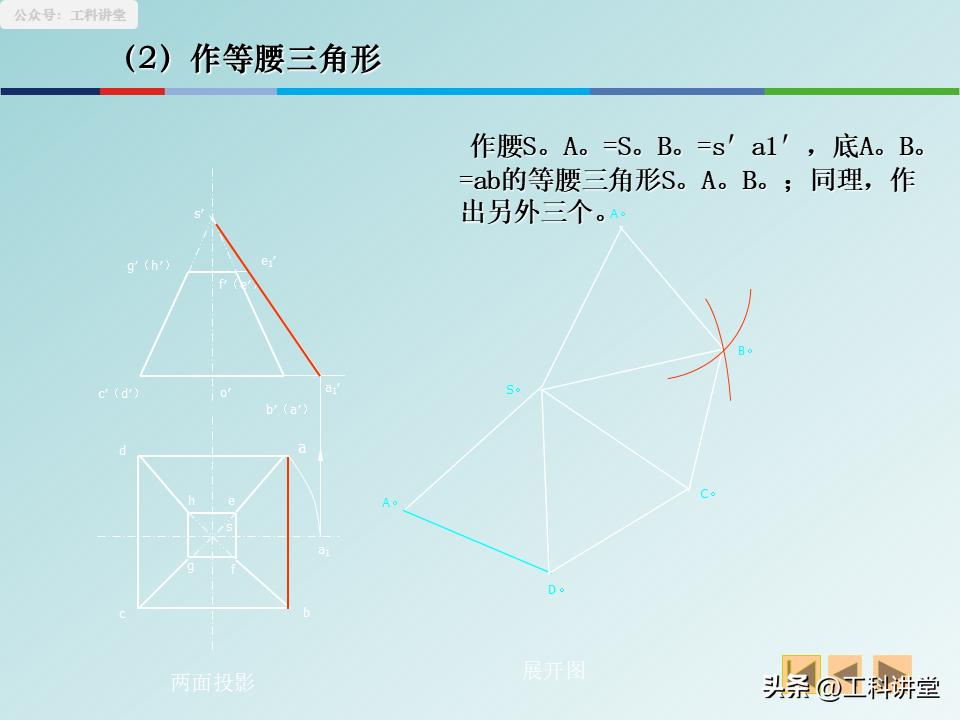

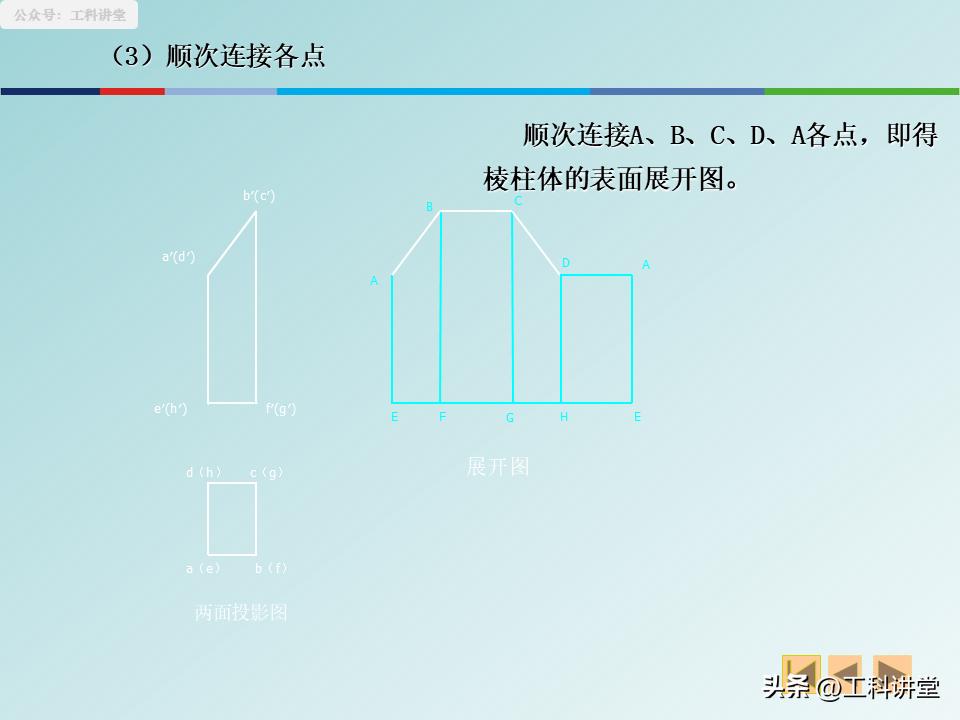

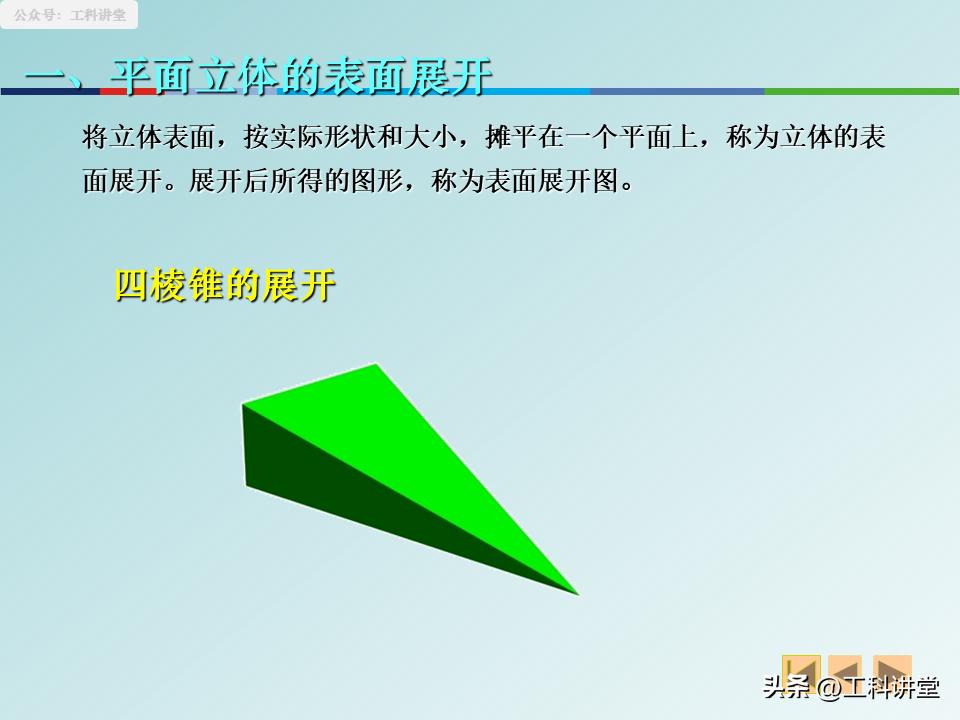

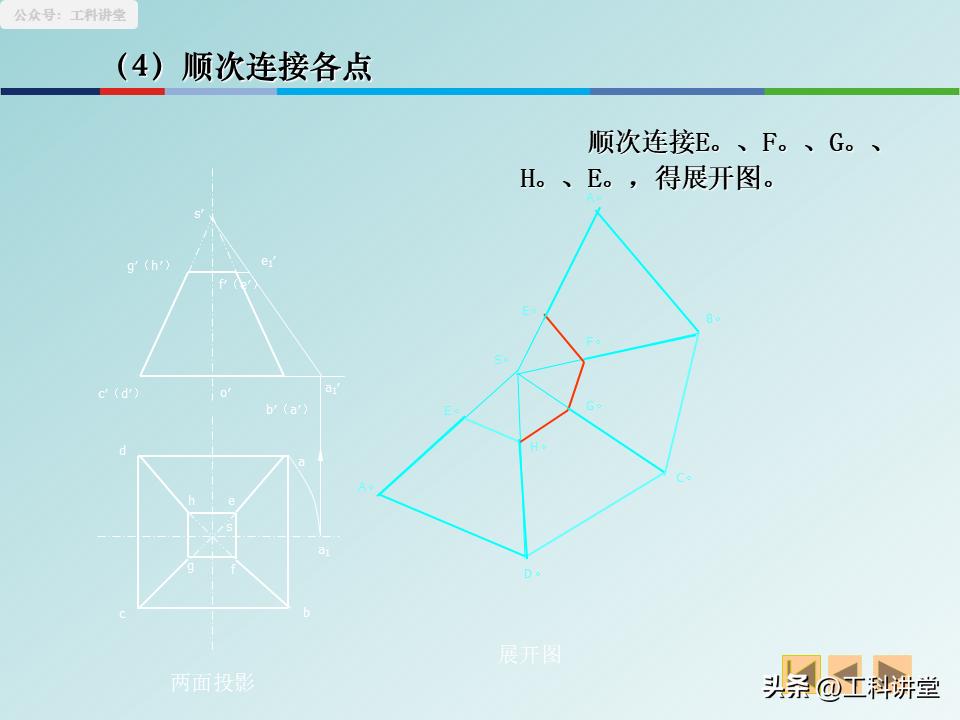

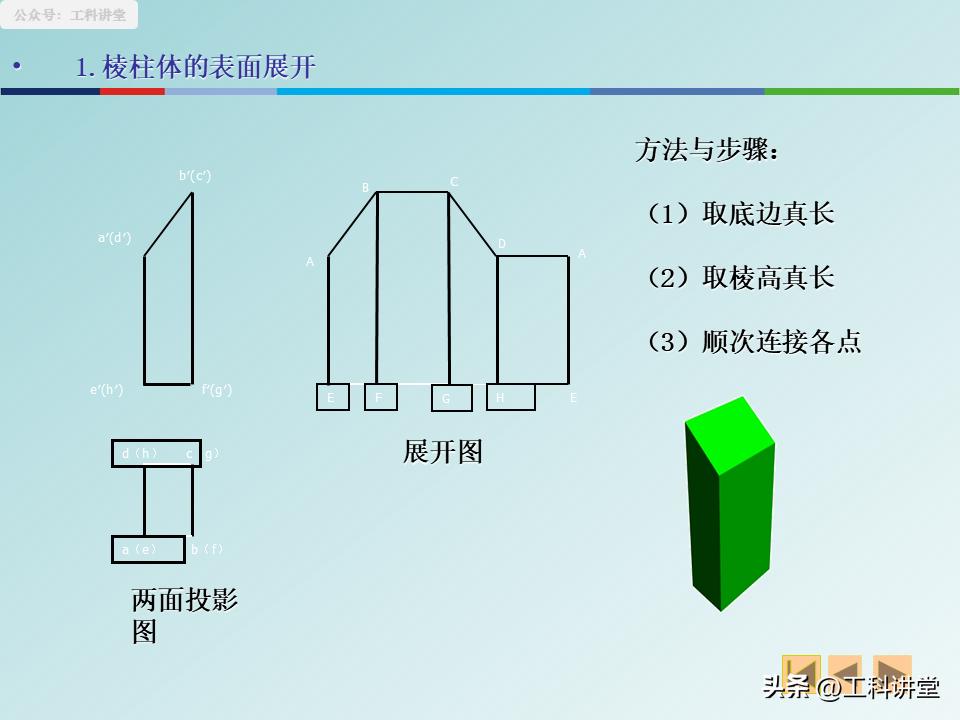

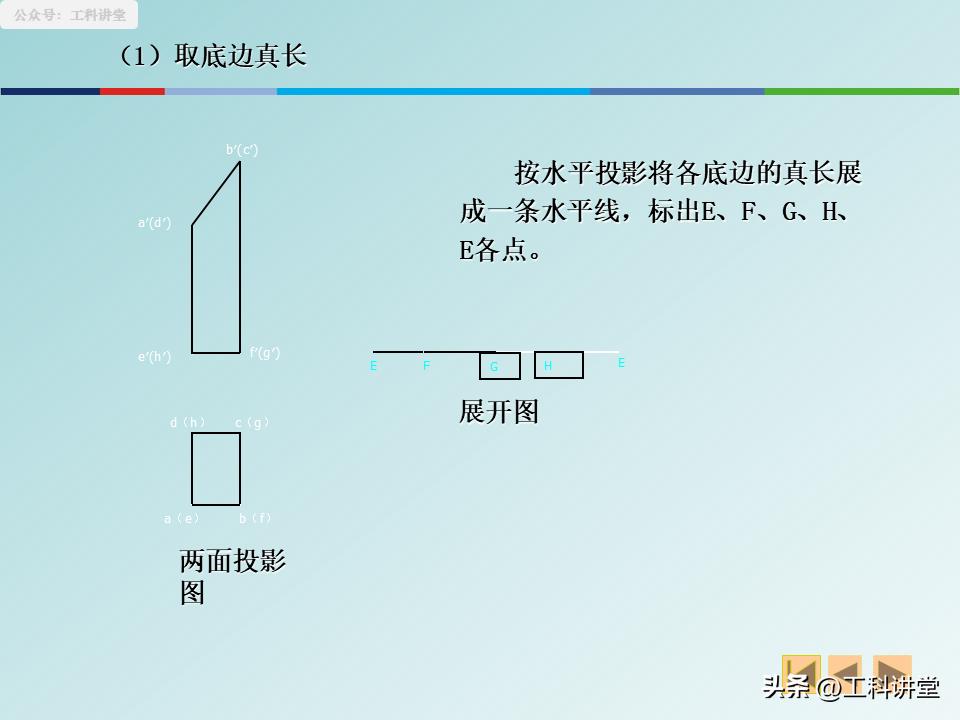

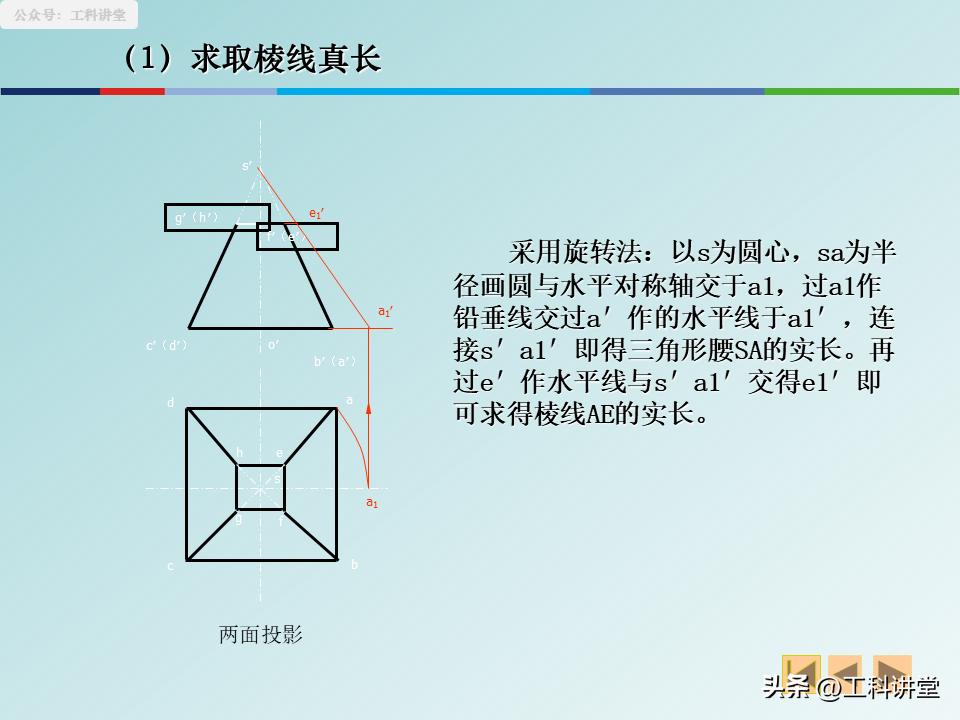

2.在棱柱、棱锥平面立体展开的过程中, 首先要选取底边的实际长度并将其展造成直线, 接着要去量取棱线的真实高度, 随后按照顺序依次连接各个点, 这样便能够得到完整的展开图。此过程无需进行复杂的计算。

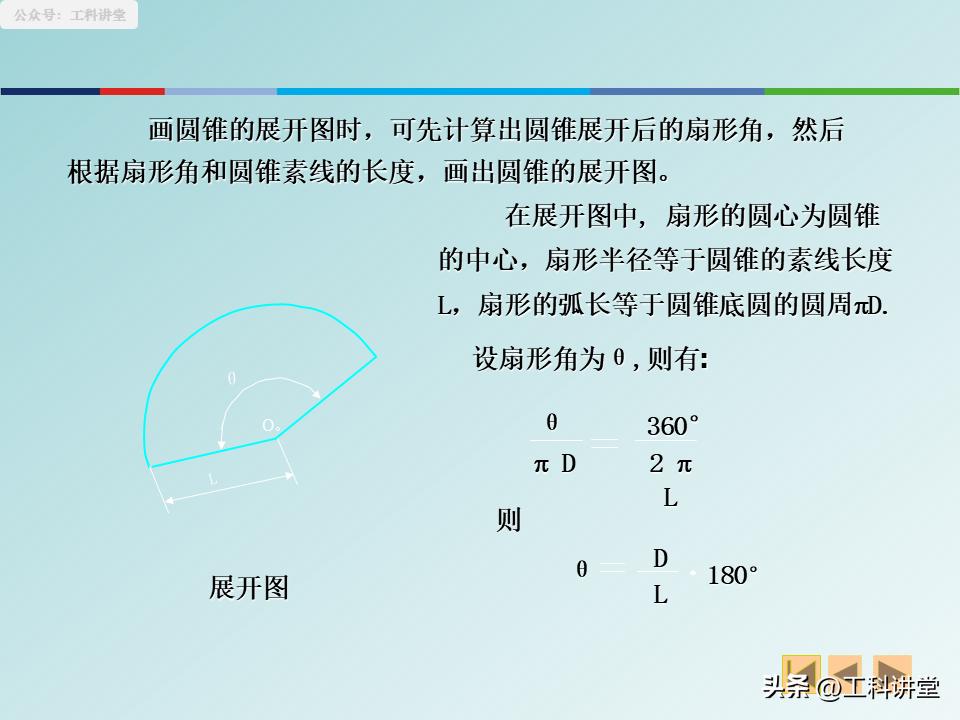

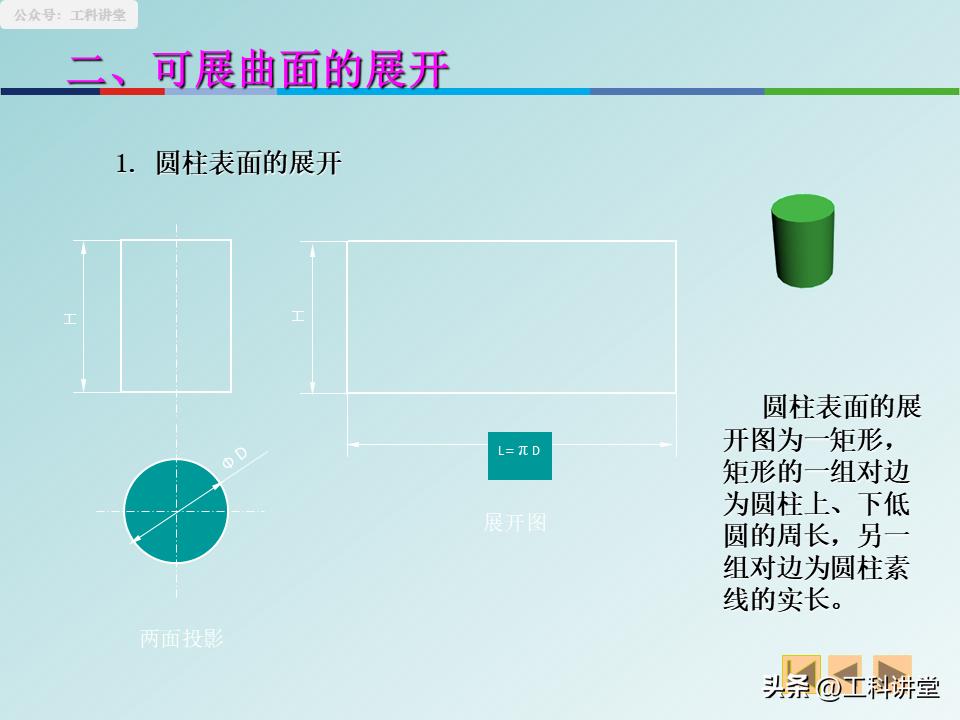

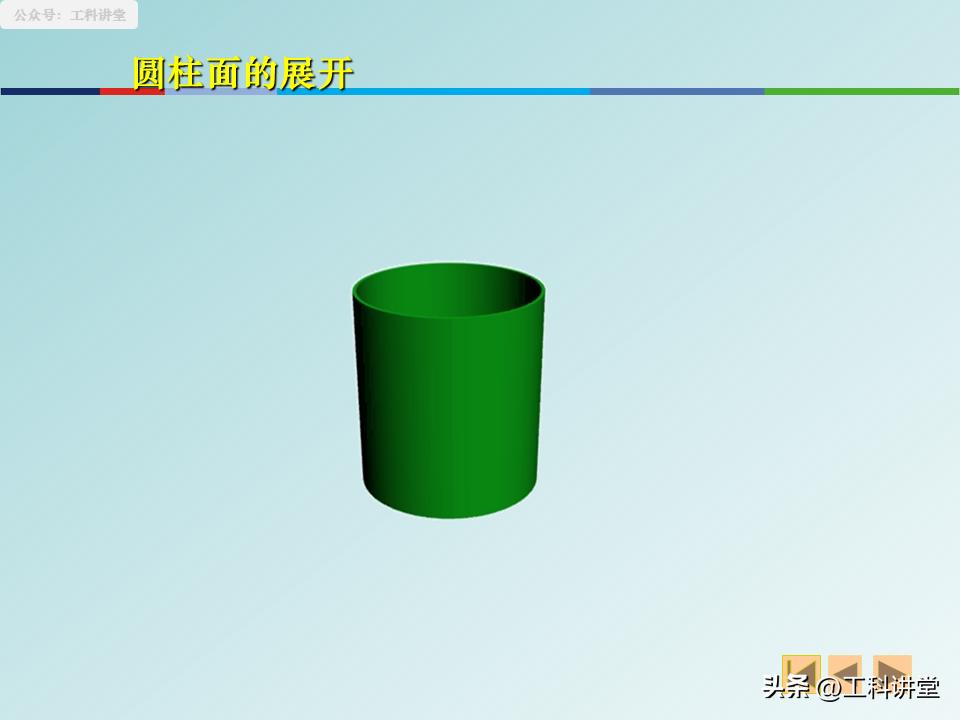

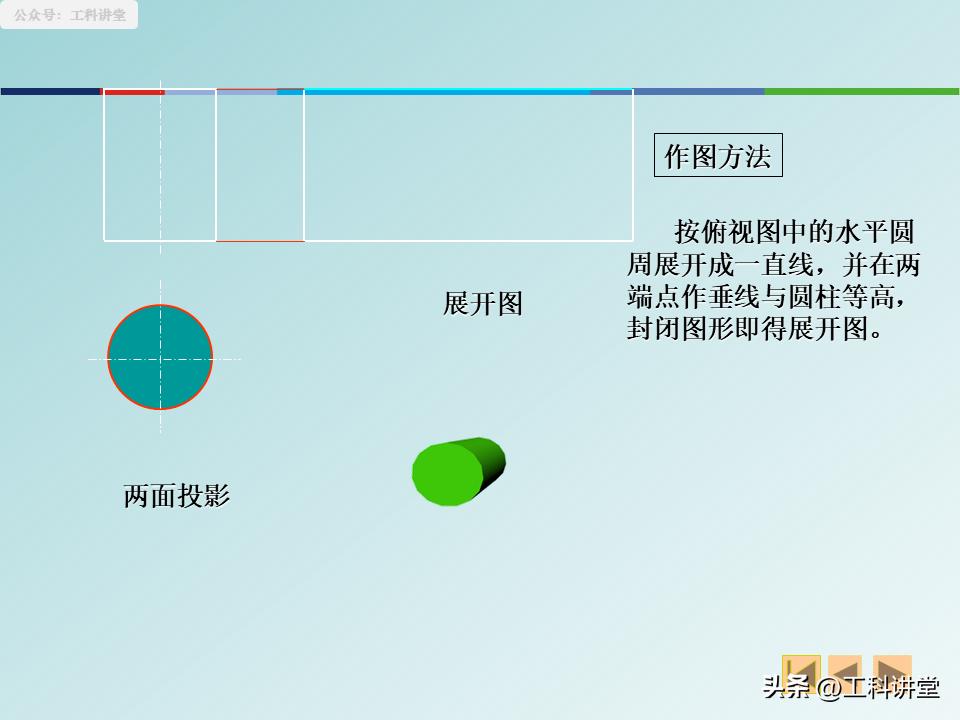

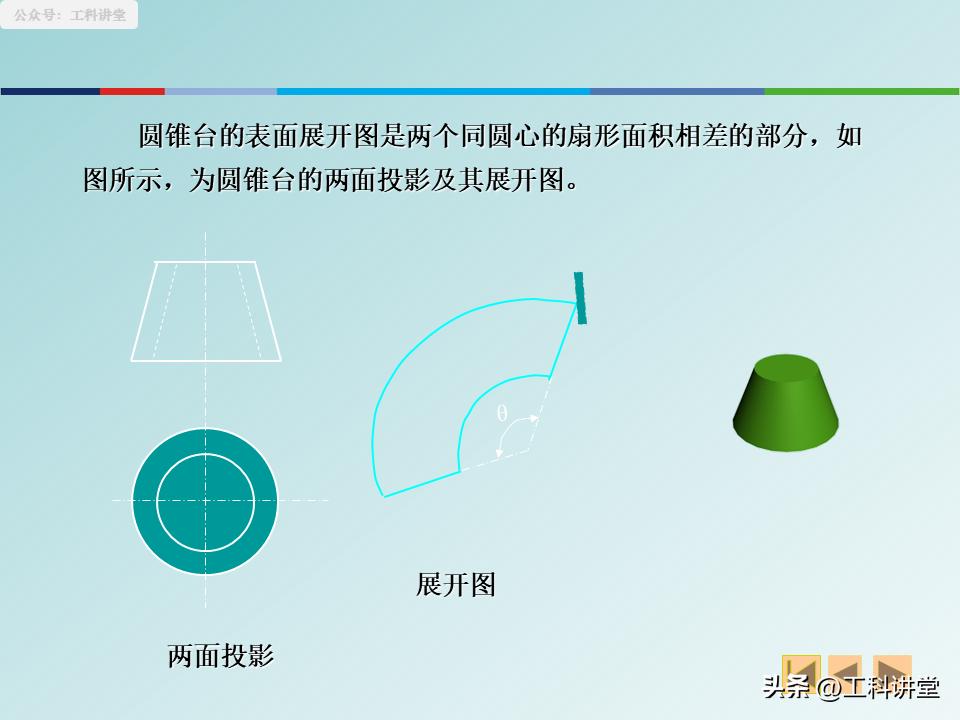

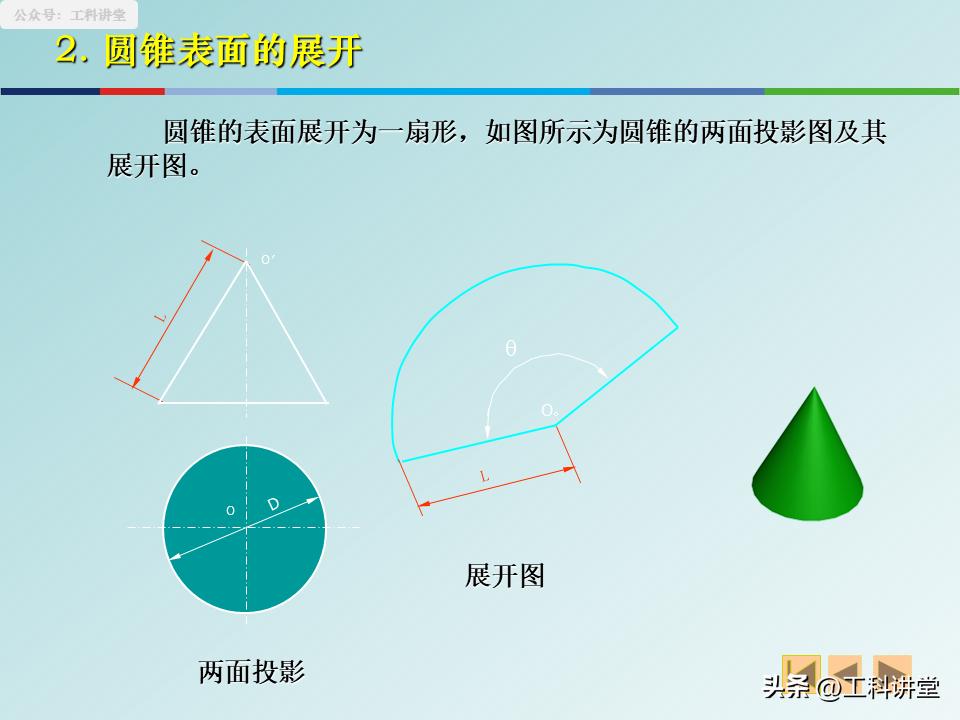

3.圆柱, 圆锥, 属于可展曲面, 铭记公式, 直接运用得当。圆柱展开之后, 呈现为矩形, 其长度乃是底圆周长, 也就是πD, 宽度则是圆柱自身的高度；圆锥展开之后, 呈现为扇形, 扇形的半径, 等同于圆锥素线长度L, 圆心角θ经过计算为D/L×180°, 如此这般, 直接估算后进行绘画即可。

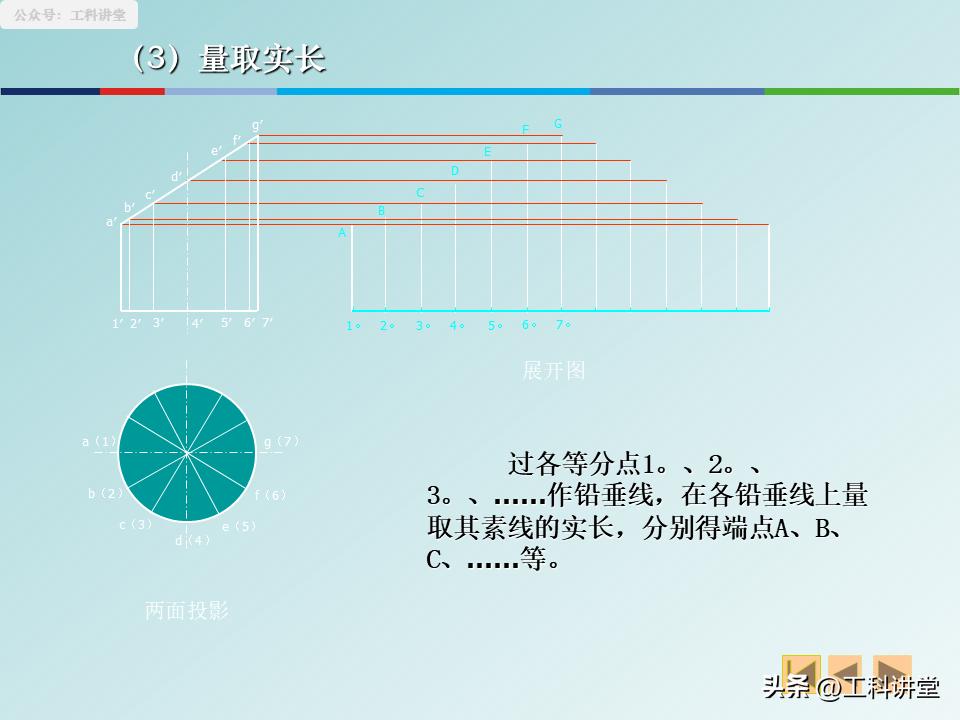

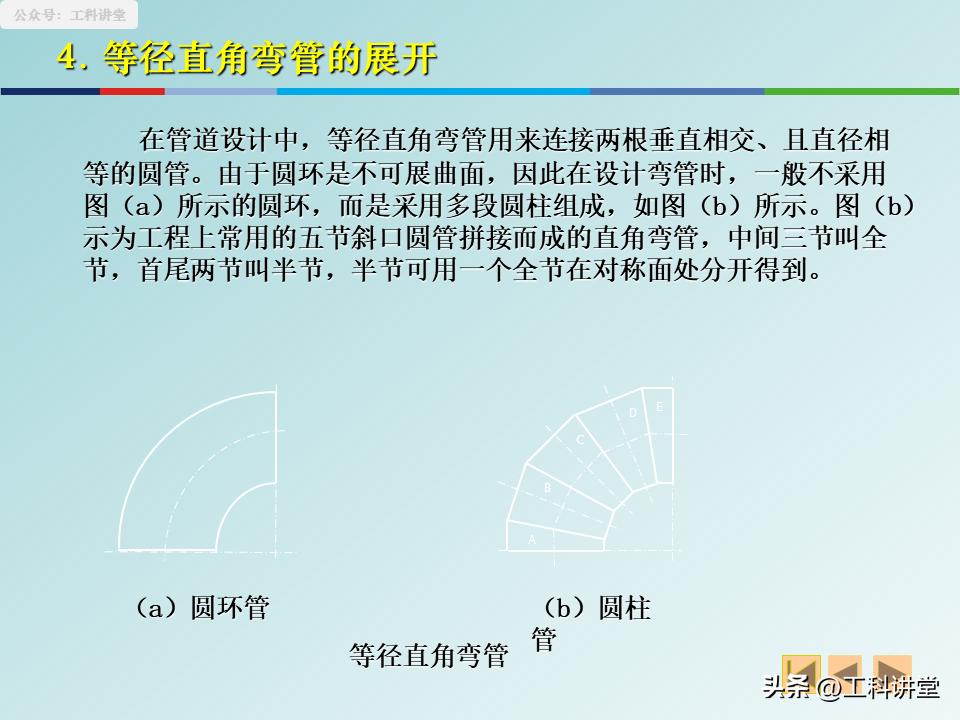

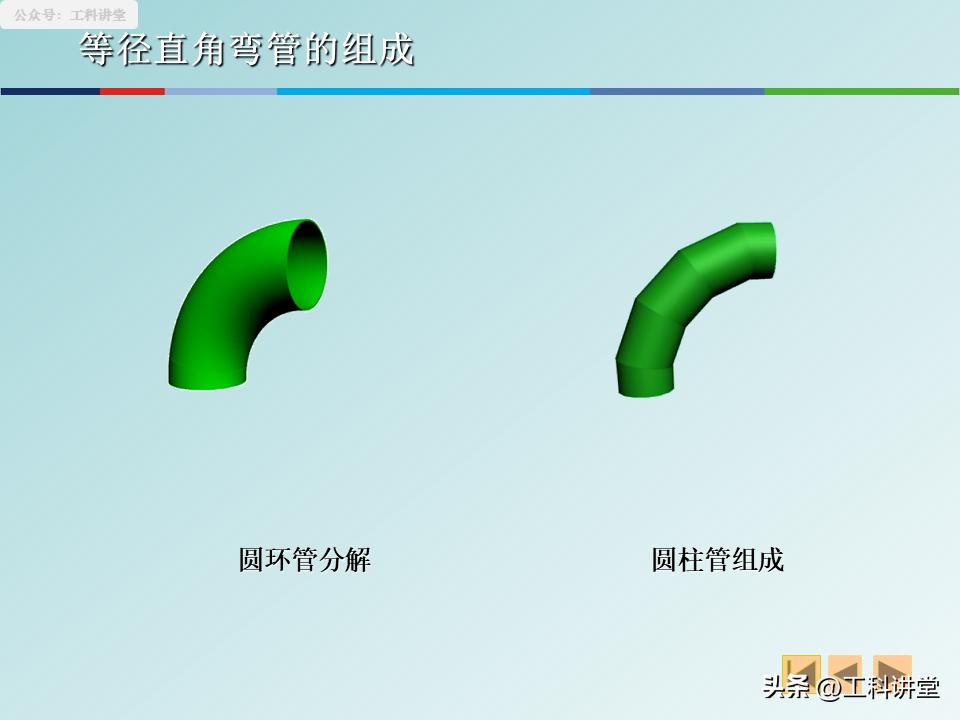

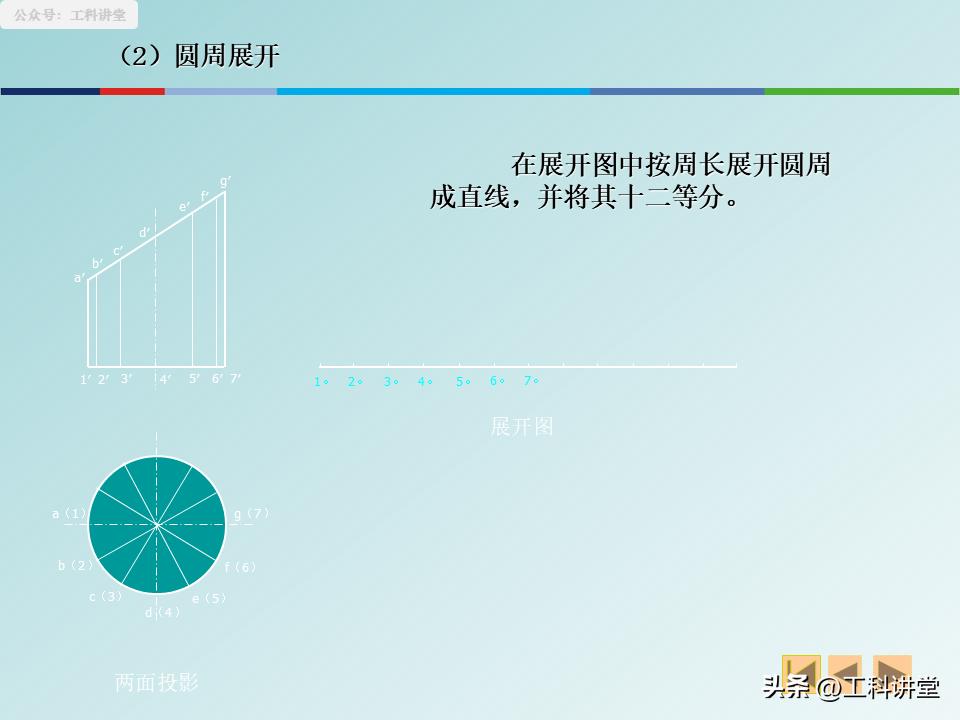

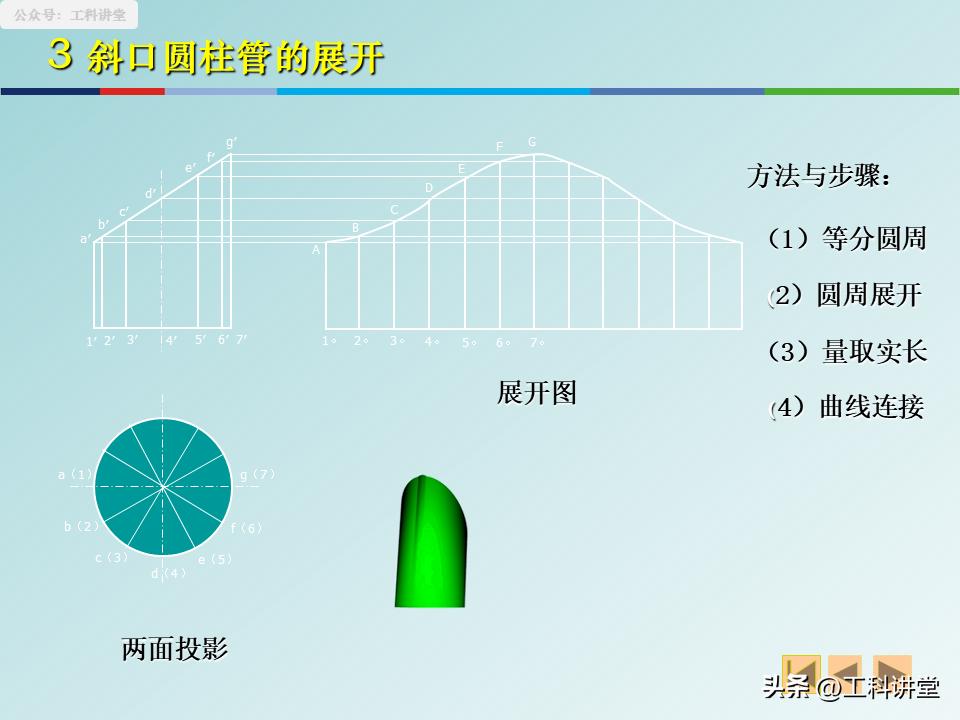

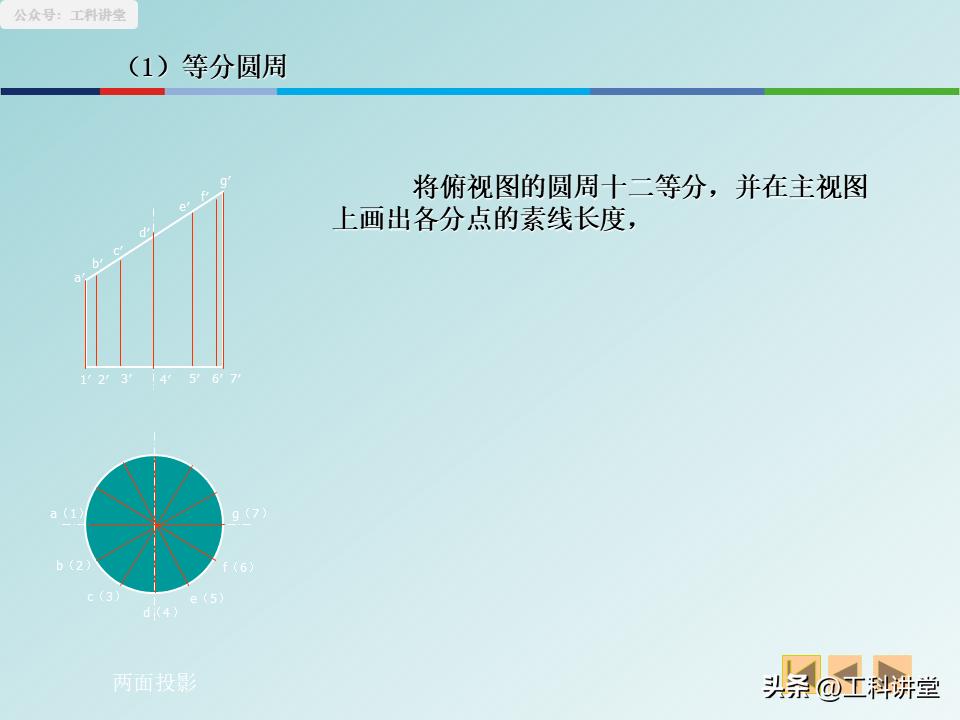

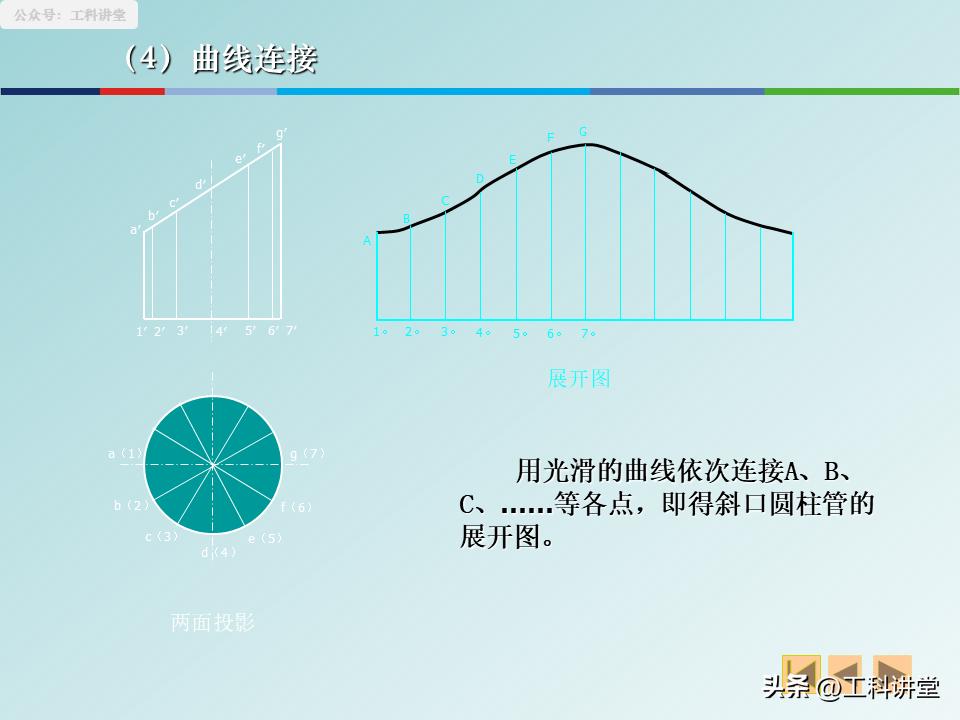

4.针对异形管展开, 运用等分圆周法来控制误差, 对于斜口圆柱、等径直角弯管这类异形件, 首先将底圆进行等分, 进而找到每一段素线的实长, 然后对应于展开的直线之上, 最后用光滑曲线连接起来, 如此误差能够降至最低。
5.用近似划分法下料的是不可展曲面, 像球面这类无法精准展开的, 就把它分成若干小块, 每一块近似看成圆锥或梯形, 分别展开后再拼接, 这是行业里通用的下料方法。
每一个进行的标注, 每一段所呈现的线条, 都和现场的一道存在的工序相互对应, 这12个要点, 全是从实际展开的制图以及现场展开的施工当中总结得出的, 彻底领会了它们, 既能够减少过程中走的曲折道路, 又能够防止出现不必要的材料以及人工方面的浪费。

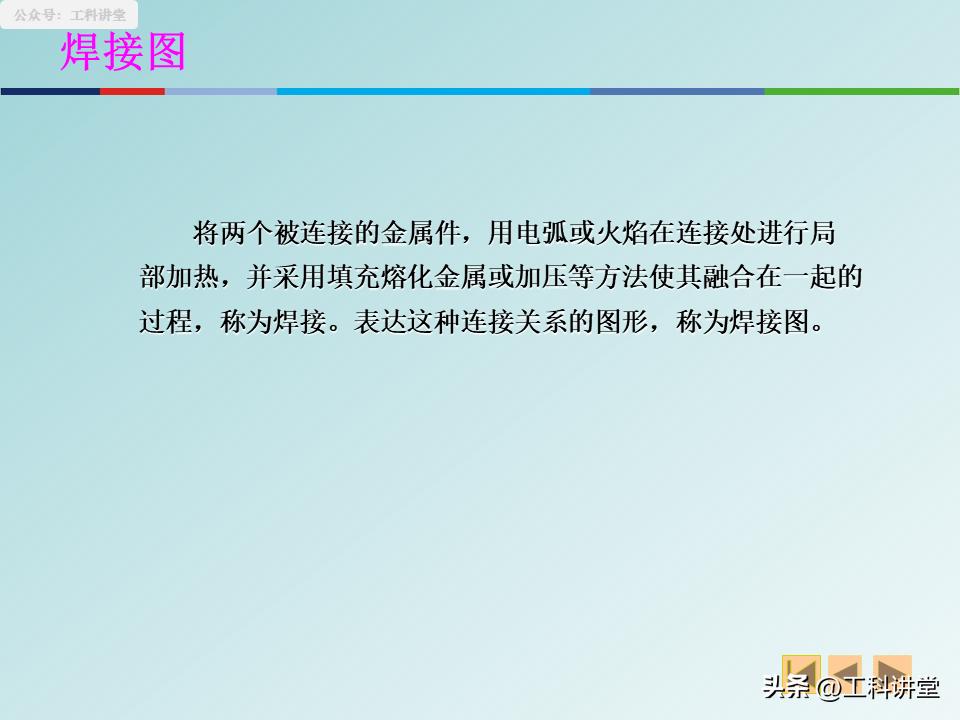

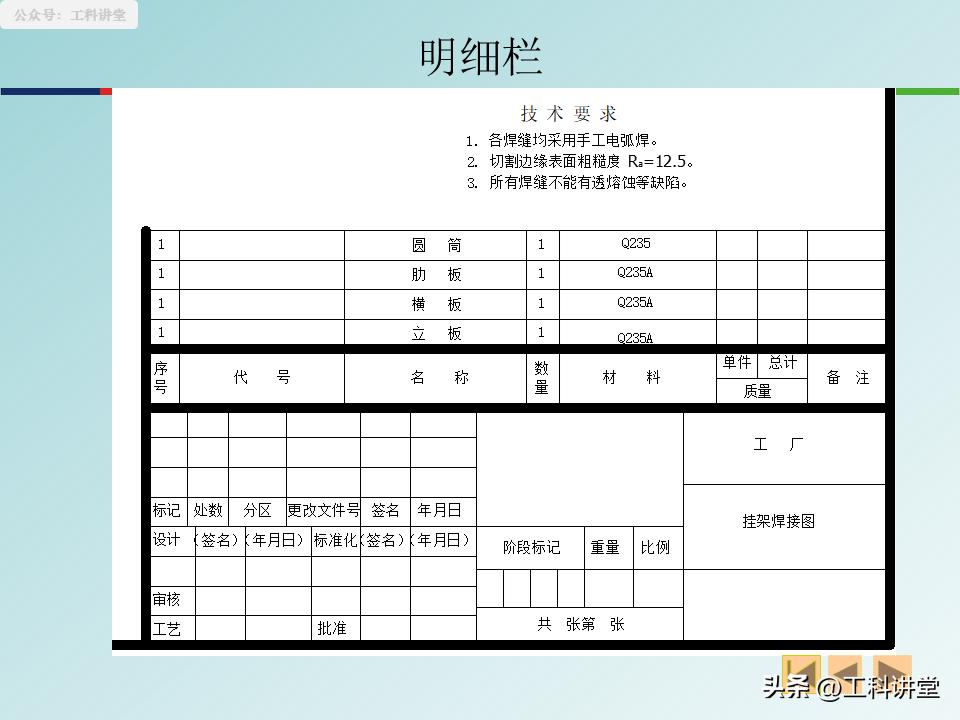

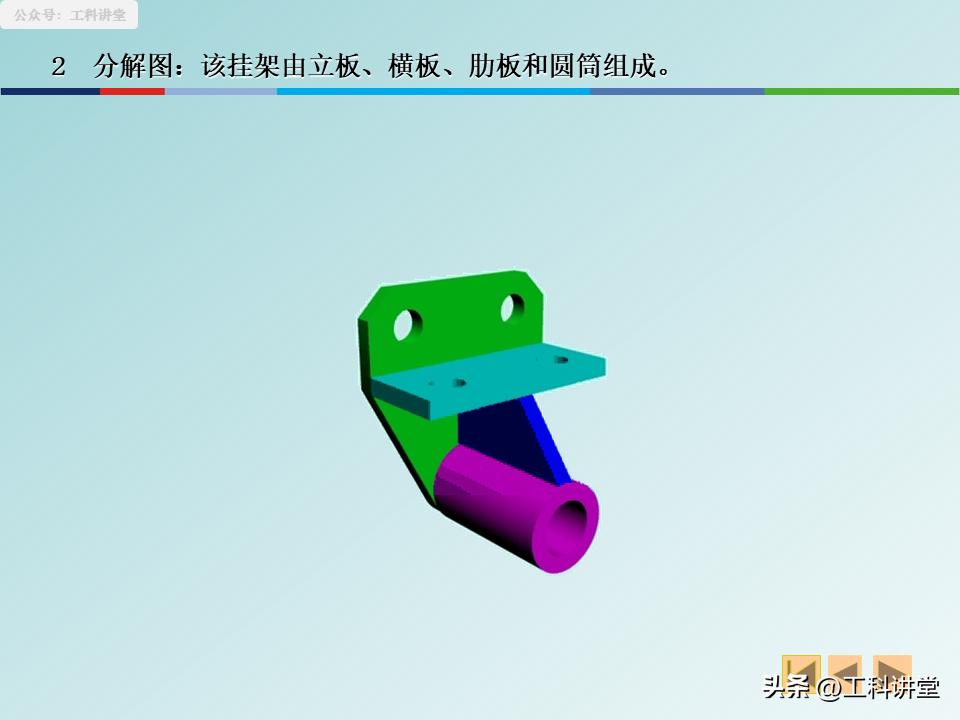

PPT讲义介绍焊接图和展开图（文末查看讲义源文档）
