一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧。

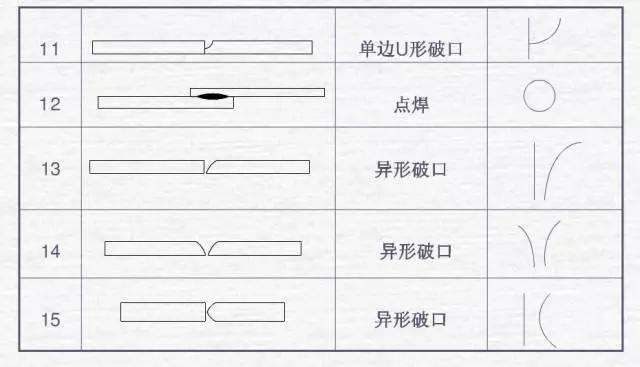

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法能够按照国家标准 -85 的规定, 以阿拉伯效字予以表示, 标注于指引线的尾部。常用焊接方法代号呈现如见表 3 – 9 所示的情形。要是属于组合焊接方法, 能够用“/”进行分开, 左侧所表示的是正面（或者盖面）的那种焊接方法, 右侧所表示的是背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底, 随后用手工电弧焊进行盖面, 那么就表示为 141/111。
焊缝符号标注示例见图3-21, 此图中有焊接方法代号。该图所表示的是, V形坡口的对接焊缝, 其背面要进行封底焊, 正面焊缝的表面是齐平的, 焊接方法则是, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊均采用手工电弧焊。
焊接方式代号
焊接符号表示方法 钢结构焊接符号含义大全
不是依据GB324一1988《焊缝代号》, 钢结构焊接符号就不会被绘制, 钢结构通常归建筑学科及建筑行业, 所以在钢结构焊接符号标注时, 建筑符号、型钢符号、螺栓符号还有铆钉符号时常与之相伴。
钢结构焊缝符号表示的方法及有关规定
1、由箭头以及两条基准线共同构成了焊缝的引出线。当中一条呈现为实线, 而余下的另一条是表示为虚线, 它们所具备的线型都是细线。
2、基准线的虚的那种线, 是能够来画在基准线实的那种线的上面一侧的, 当然也能够画在下面一侧, 基准线通常情况下应该是跟图样的标题栏呈平行状态的, 仅仅是在特殊的条件之下才会跟标题栏呈垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号标记在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号标记在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常来讲并无特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线它得指向那带有坡口一侧的工件才可以。
6、基准线和基本符号、补充符号相交或者相切的时候, 那和基准线重合的线段, 是用粗实线来表示的。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上同样是粗实线，尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、对于同一图形而言, 若焊缝形式、断面尺寸以及辅助要求都相同, 那么能够只挑选一处来标注焊缝的符号跟尺寸。并且要加注“相同焊缝的符号”, 此处规定的相同焊缝符号是3/4圆弧, 它画在引出线的转折之处。
在同一个图形之上, 存在数种相同的焊缝情形时, 能够把焊缝进行分类编号, 标注于尾部符号之内, 而分类编号运用A、B、C等, 在同一类焊缝之时, 可以挑选一处来标注代号。
9、熔透角焊缝的符号, 需依照图1-38的方式来进行标注。熔透角焊缝的符号, 是那种涂黑的圆圈, 画于引出线的转折之处。
10、用那种形状中长度比较长的角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 能够不用引出线进行标注, 而是直接在角焊缝旁边标注上焊缝尺寸值K。
11、当于连接长度区域之中, 仅仅只是局限于局部的区段存在焊缝之时, 依照图1-40来进行标注。其中, K所代表的是角焊缝的焊脚尺寸。
12、当焊缝方面呈现出分布并不规则这种情况的时候, 于标注焊缝符号的这个期间, 在焊缝的地方加上中实线用来表明为可见的焊缝, 或者加上栅线用来表明为不可见的焊缝。
13、两个相互焊接的焊件, 若属于单面焊带双边不对称坡口焊缝这种情况之时, 引出线的箭头会指向那个具有较大坡口的焊件。
14、在工作件周围环绕着的围焊缝符号, 是要用圆圈来进行表示的, 它要画在引出线的转折之处, 并且还要标注出其焊角尺寸K。
15、有三个或者超过三个数量的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当分别去标注。
16、处于施工现场开展焊接工作的焊件, 其焊缝需要标注一种称作“现场焊缝”的符号。这种现场焊缝符号呈现为涂黑样式的三角形旗号形状, 它绘制在引线导致出线转折的那个位置处。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口的时候, 比如说呈现单面 V 形这种情况, 引出线地箭头是朝着带有坡口的那个焊件所指。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
