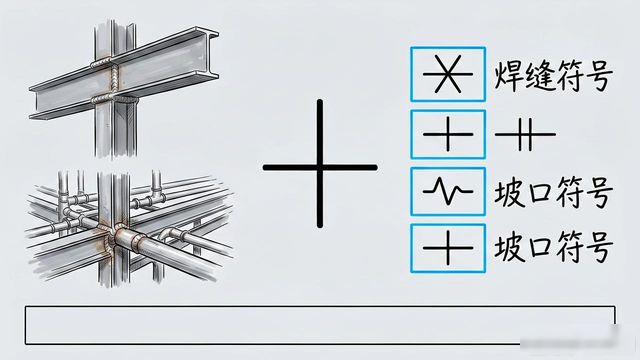

基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接的方法是能够依照国家标准 -85 的规定, 来凭借阿拉伯数字予以展现, 标记在指引线的末尾处。常用那些焊接方法的代号就如同表 3 – 9 所呈现的那样。要是属于组合焊接方法, 能够借助“/”进行分隔, 左边表明正面所对应的（或者盖面）的焊接方法, 右边表明背面所对应的（或者打底）焊接方法。比如说 V 形焊缝先是采用钨极氢弧焊来进行打底, 之后运用手工电弧焊来进行盖面, 那就表示成 141/111。
焊件上焊缝符号以及焊接方法代号的标注示例, 可查看图3-21。此图所呈现的是, V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面，打底焊运用手工钨极氮弧焊, 而盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构一般是属于建筑学科的, 属于建筑行业, 所以在钢结构焊接符号标注时常常会伴随有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝引出线, 由箭头与两条基准线构成, 其中一条是实线, 另一条是虚线, 且都是细线型。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般而言应和图样的标题栏平行, 仅仅在特殊条件之下才会和标题栏垂直。
3、要是焊缝所处的位置在接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧；要是焊缝所处的位置是接头的非箭头那一侧, 那么基本符号会被标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线和焊缝所处位置, 通常没啥特别要求, 不过, 当标注单边形焊缝之际, 箭头线得朝着有坡口那一侧的工件指向。
6、用粗实线表示的是, 与基准线重合的线段, 以及基本符号、还有补充符号, 它们与基准线相交或者相切。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（不包括尾部符号）都是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一图形里头, 当焊缝的形式、断面尺寸以及辅助诉求皆是一样的时候, 能够只挑选一处来标注焊缝的符号跟尺寸, 还要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 画在引出线的转折之处。
当处于同一个图形之上时, 要是存在数种相同的焊缝, 那么能够把焊缝进行分类编号, 接着标注在尾部符号的范围之内, 其中分类编号运用A、B、C等等方式, 而在同一类焊缝里可以选择一处来标注代号。

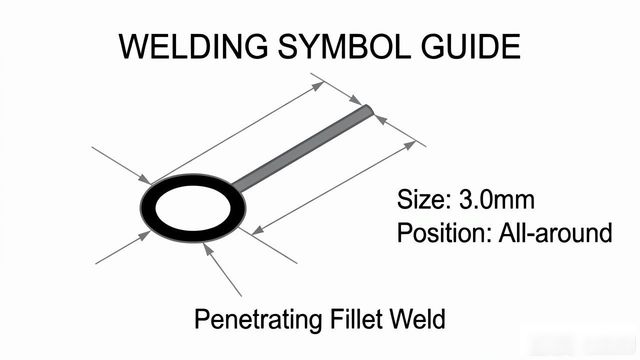

9、按图1-38方式标注的应是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。
10、在焊接实腹钢梁的翼缘焊缝这类情况中, 会涉及用到形式上时长比较有差异的角焊缝, 对于此种角焊缝, 可不运用引出线进行标注, 而是直接于角焊缝的旁边去标注焊缝尺寸值K, 且这是可行的。
11、当处于连接长度范围时, 仅仅只是局部的区段那儿存在焊缝, 这种情况下要按照图1 – 40去进行标注, 其中K指的是角焊缝的焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的与此同时, 于焊缝的位置加上中实线以此来表示能够看见的焊缝, 或者加上栅线用来表示不可以看见的焊缝。
13、两个相互进行焊接的焊件, 在其处于单面焊且带有双边不对称坡口焊缝这种状况下, 引出线的箭头它所指向的是那个具有较大坡口的焊件。
14、表示围焊缝的符号, 这种符号是用来环绕工作件周围的, 它用圆圈来呈现, 画的时候要画在引出线的转折之处, 同时还要标注出其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此进行相互焊接时, 其焊缝是不可以当作双面焊缝开展标注的, 焊缝符号以及尺寸这些都应该分别去进行标注。
16、在做施工现场上开展焊接这项工作的焊件而言, 其焊缝应该标注“现场焊缝”这种符号, 现场焊缝符号呈现为涂黑的三角形旗号, 它被绘制在引出线的转折的地方。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口这个情况出现时, 像如呈现单面V形这种样子, 那么引出线的箭头它是朝着带坡口的那个焊件所指的。
举例
欧美焊接符号举例
4.5——表示焊点直径

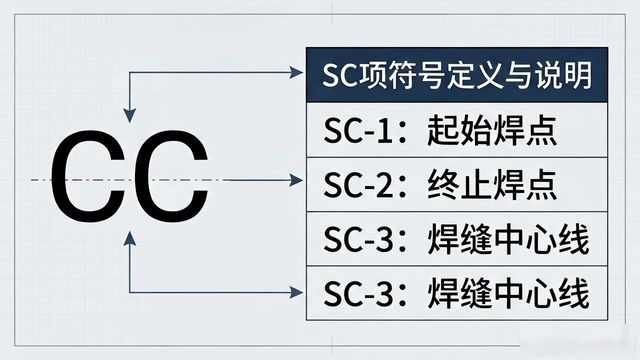

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
