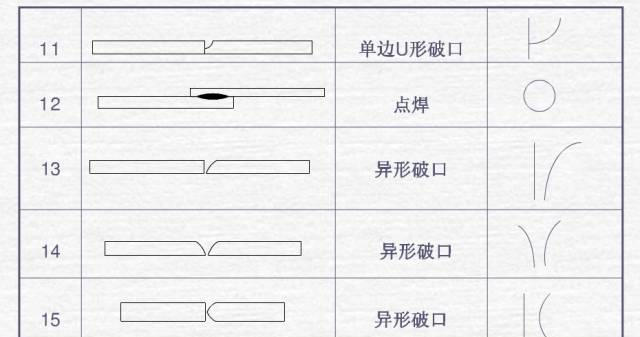

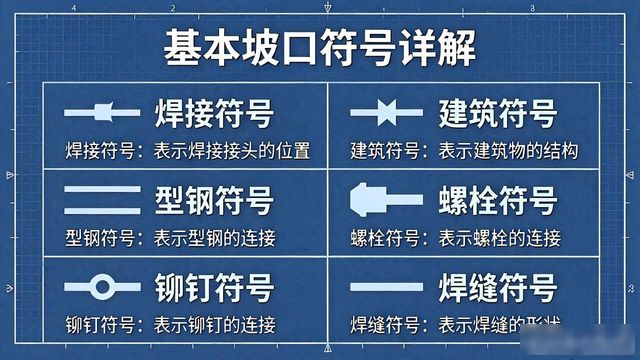

在焊接图纸里边, 坡口符号属于绝对不能缺少的一部分内容, 其代表着焊缝的准备形式方式, 针对焊接那方面的质量以及效率而言有着极其关键重要的影响作用, 跟随接下来的内容, 我们会深入地去探究探讨各种各样坡口符号相应所具有的含义以及使用方法用途, 以便能够帮助你更加良好地去理解明白焊接图纸。

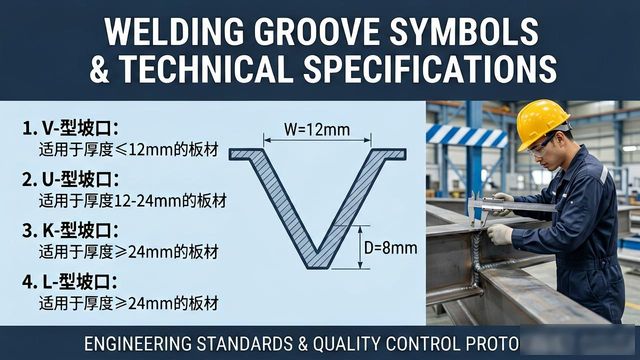

焊接图纸符号标注图解示例

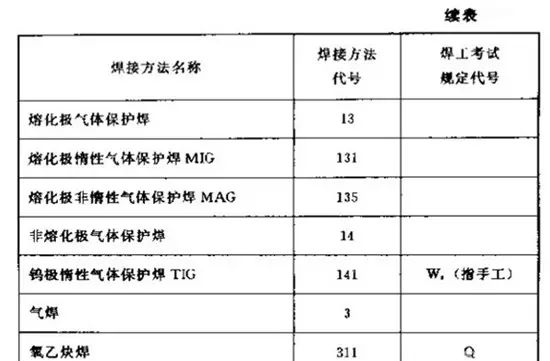

对于焊接结构图样来讲, 其中标注焊接方法这件事特别关键。按照国家标准 -85所示规则, 阿拉伯数字被规定用来表示不同焊接方法方面的情况, 并且这些数字要标注在指引线尾部那里。常用的那些焊接方法代号能在表3 – 9中看到。针对组合焊接方法而言, 这些代号可通过“/”去分隔, 处在左侧位置的代表正面也就是盖面采用的焊接, 而右侧的代表背面也就是打底采用的焊接。比如说, 要是V形焊缝先是用钨极氢弧焊来打底, 跟着再利用手工电弧焊去盖面, 那么它的标注形式就是141/111。

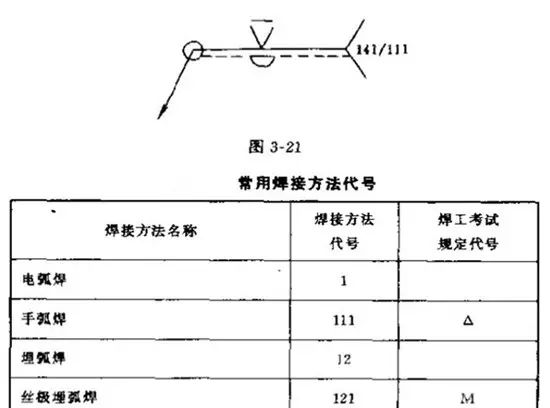

此外, 焊缝符号以及焊接方法代号其具体的标注方式也是相当关键的, 图3-21呈现出了一个V形坡口对接焊缝的示例, 当中背面运用的是封底焊, 然而正面焊缝却是表面齐平的, 在这个例子里, 打底焊所选用的是手工钨极氮弧焊, 可是盖面焊与封底焊采用的是手工电弧焊。

钢结构焊接符号解读

钢结构焊接符号的绘制, 遵循着国家标准GB324一1988《焊缝代号》的规定, 在建筑领域里, 钢结构因持有的性质以及广泛的应用, 时常需借助各类符号去开展精确的标注, 这些符号不但涵盖焊接符号, 还或许涉及建筑符号、型钢符号、螺栓符号、铆钉符号等, 一同构成了钢结构图纸里的丰富语言, 凭借这些符号, 工程师们能够精准理解并传递钢结构的设计意图和施工要求。

1、那用以标识焊缝的引出线，是由箭头以及两条基准线构建而成, 其中一条呈现为实线形式, 此外的另一条则呈虚线模样, 并且皆属于细线类别。

2、基准线的虚线, 其所画之处, 于实线上边或者下边二者择其一, 一般情形下, 需跟图样标题栏呈平行之态, 然而处在特殊状况之时, 能够使其呈垂直之状。

3、要是焊缝处于接头的箭头那一侧, 那么基本符号应当标记在基准线的实线那边, 要是焊缝处在那个不是箭头的一侧, 那就要标记在虚线的那一侧。

4、对于双面对称焊缝，基准线可省略虚线。

5、箭头线跟焊缝的位置没有特别的规定, 不过当标注单边形焊缝的时候, 箭头需要指向带有坡口的那一侧的工件。

6、处于相交态或者相切态的, 是基本符号、补充符号跟基准线, 以粗实线予以表示的, 是和基准线达成重合状态的线段。

7、带有焊缝的基本符号, 辅助符号以及被排除在外的补充符号（尾部符号除外）, 确实全都是粗实线, 尺寸数字在原则方面同样属于粗实线, 尾部符号却是细实线, 这些都存在其独特用处, 特别是用于标注有关焊接工艺以及方法。

8、在同一个图形之上, 要是焊缝的形式、断面的尺寸以及辅助的要求全部都相同, 那么仅仅只要在一处标记焊缝的符号以及其尺寸, 并且添加上“相同焊缝的符号”, 这个符号是3/4圆弧来着, 把它画在引出线的转折的地方。当图形上面存在数种相同焊缝的时候, 可以开展分类编号, 并且标注在尾部符号的里面, 编号采用A、B、C这样的形式, 在同一类焊缝之中同样能够挑选一处来进行标注。

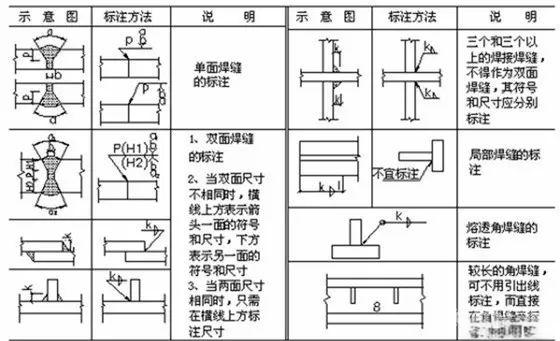

9、应参照图1-38完成熔透角焊缝的标注方式, 其符号是一个涂黑的圆圈, 要画在引出线的转折处。

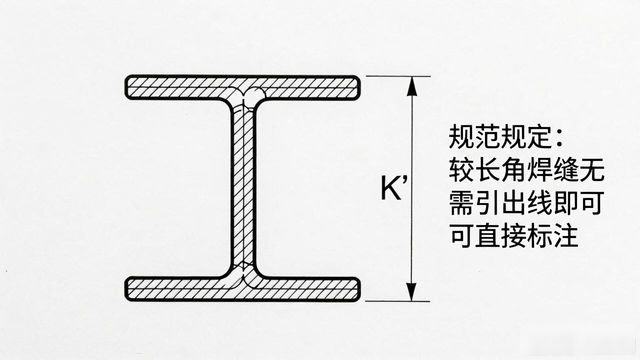

10、对于称得上较长的那种角焊缝, 比如说焊接实腹钢梁的翼缘部份的焊缝, 能够不用借助引出线去进行标注, 而是直接在角焊缝的旁边标注其尺寸的数值K。

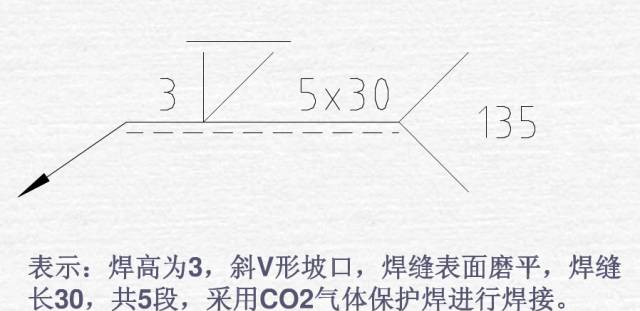

11、仅在连接长度之内, 有局部的区段存在焊缝, 此时就应当按照图1 – 40的方式来进行标注, 在这里, K所表示的是角焊缝的焊脚尺寸。

12、如果焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的同时, 还需要于焊缝的位置加上中实线以此来表示可见的焊缝, 或者是加上栅线用以表示不可见的焊缝。

13、对于处于单面焊带双边不对称坡口焊缝这种状况来说, 引出线的箭头应当指向坡口尺寸相对较大的焊件。

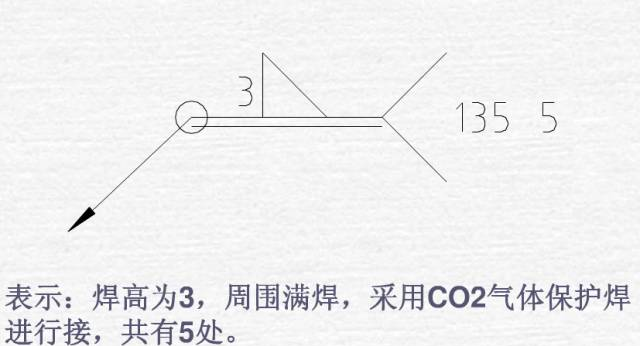

14、围焊缝符号围绕工作件周边呈现, 以圆圈形式展现, 它被绘制于引出线的转折之处, 与此同时, 对其焊角尺寸K加以标注。

15、当存在三个或者三个以上的焊件彼此相互焊接时, 其焊缝不可以依照双面焊缝去进行标注, 而应当各自单独标注焊缝符号以及尺寸。

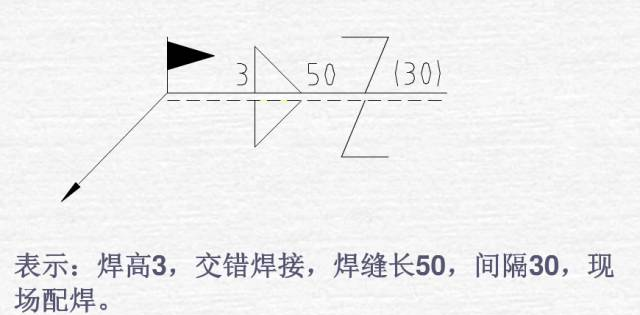

16、地处施工现场开展的焊接作业那儿, 其焊缝得标明“现场焊缝”这个符号, 此符号是那种涂黑掉的三角形旗号模样, 画在引出线的转折之处且有相应标识。

17、相互焊接的两个焊件之中, 存在这样一种情况, 就是仅有一个焊件有坡口, 比如说属于单面V形坡口, 在此情形下, 所引出线含有的箭头, 应当指向带有坡口的那个焊件。

欧美焊接符号示例

欧美地区有焊接规范, 其中存在一套特定焊接符号, 这些符号能为工程师和焊工提供清晰且直观的指导, 同时使其确保焊接工作的准确性以及效率；这些符号和国内焊接符号相似, 欧美符号同样注重细节与规范性, 为全球焊接工作贡献了一己之力。

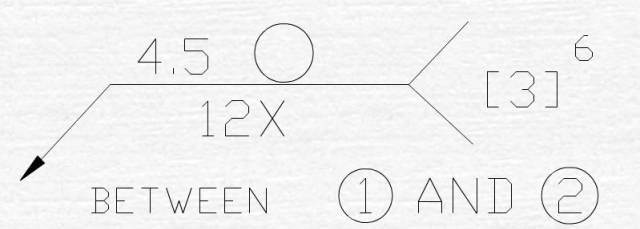

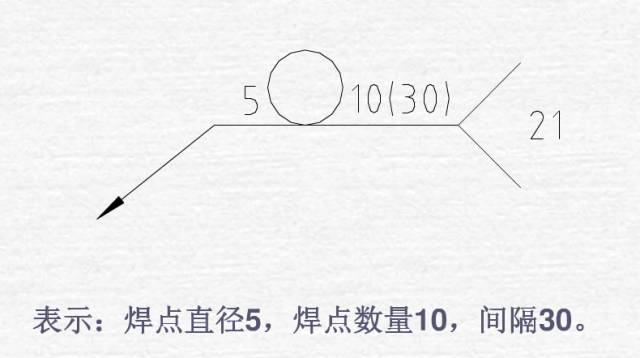

4.5——此符号用于标示焊点的直径大小。

【3】鉴于所呈现的图示内容, 那个符号意味着此项属于CC类焊接操作, 或者此项属于SC类焊接操作。

这个符号, 即6, 它所代表的意思是, 在当下这个时刻, 其所指向的是, 第六项的, CC或者SC焊接, 这样的一种操作。

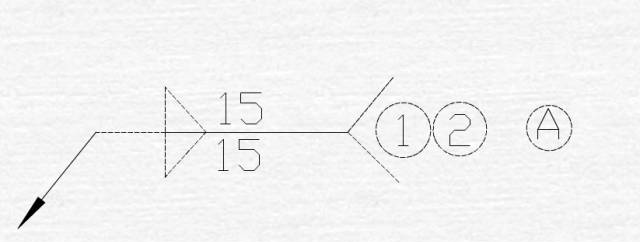

①AND②——该符号指明①与②两点之间的焊点位置。

此符号, 即12X, 使用来指示于两点之间应当进行的焊点数量, 其个数总共是12个。而后, 我们会去探讨一些日本焊接符号的示例情况。

A——根据图示，此符号用于标识关键或重要的特性。
