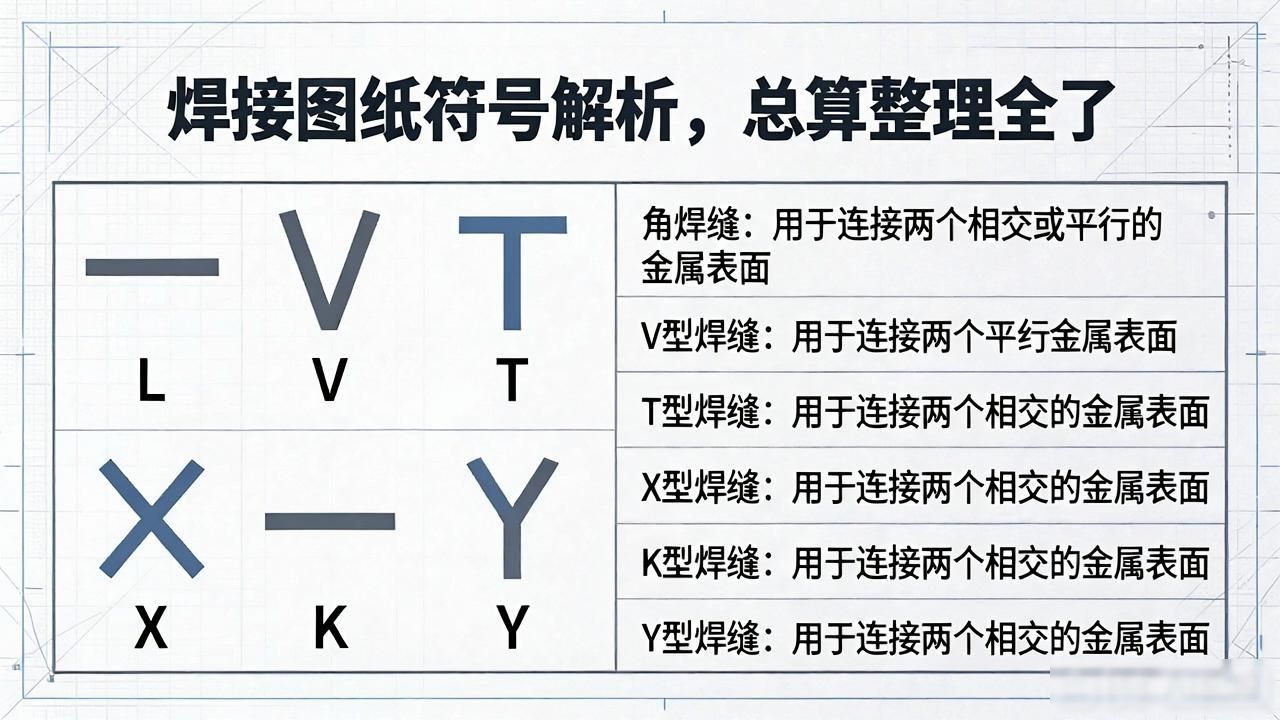

小编的话：一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧

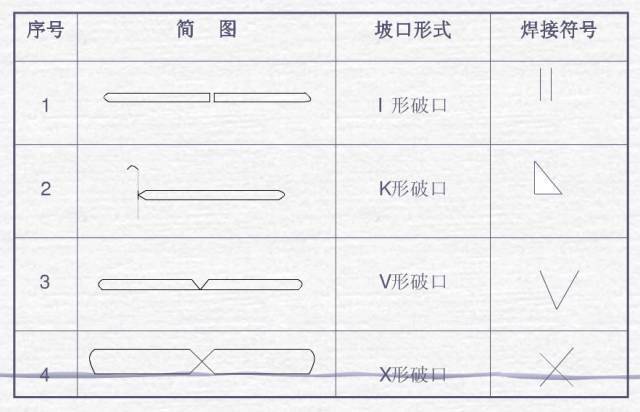

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的相关规定, 借助阿拉伯数字予以表示, 标注于指引线的尾部位置, 常用焊接方法代号呈现如表 3-9 所示, 倘若属于组合焊接方法, 能够运用 “/” 加以分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法, 比如 V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊进行盖面处理, 那么表示为 141/111。
下述示例展示了焊缝符号以及焊接方法代号的标注, 具体内容可见图3-21。此图所呈现的是V形坡口对接焊缝, 并且采取了背面封底焊这一操作, 同时正面焊缝表面处于齐平状态, 其焊接方法是打底焊阶段运用手工钨极氮弧焊, 而盖面焊以及封底焊阶段则运用手工电弧焊。
焊接方式代号

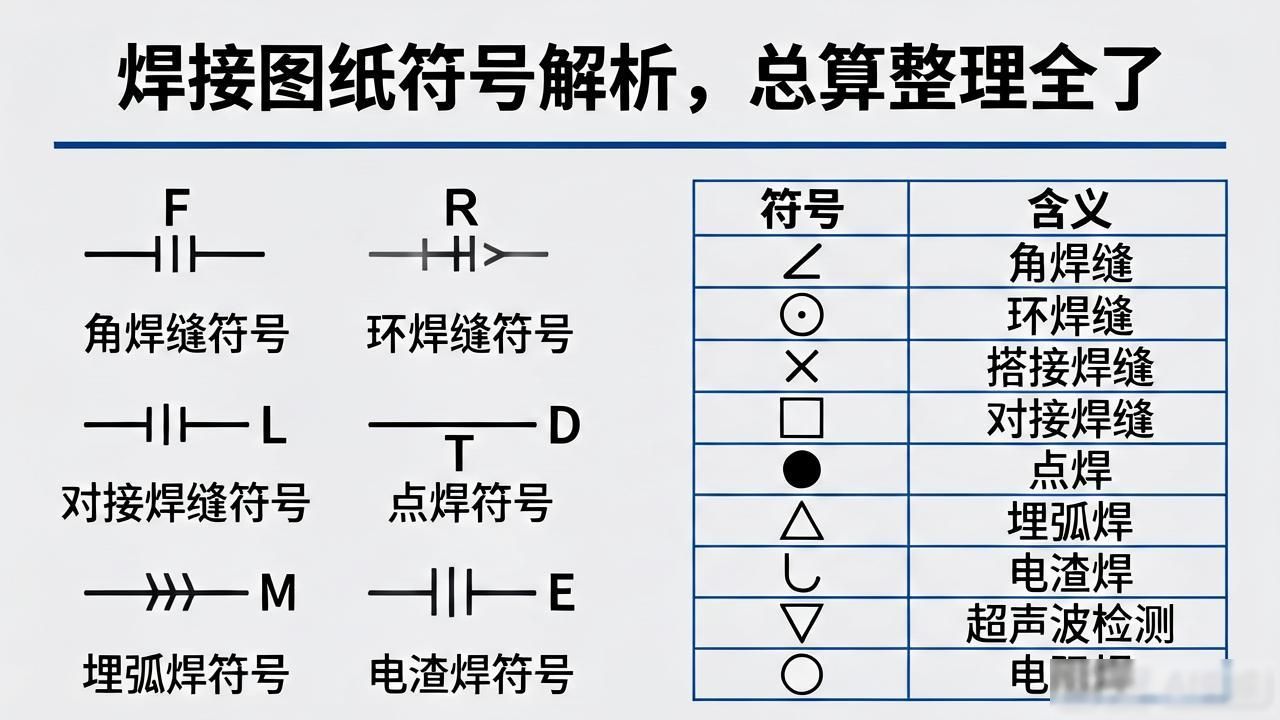

焊接符号表示方法
钢结构焊接符号含义大全
钢材结构焊接的符号, 也是根据GB324一1988《焊缝代号》去绘制的, 钢材结构一般归属建筑这类学科, 是属建筑这个行业领域的, 所以在钢材结构焊接符号的标注当中, 常常伴随存在着建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另一条呈现为虚线, 并且它们的线型都是细线。
2、基准线的虚线位置, 能够画在基准线实线的上方, 也能够画在下方, 基准线通常要与图样的标题栏保持平行, 只有面对特殊条件时才会与标题栏垂直。
3、若焊缝处于接头的箭头那一侧, 那么基本符号标注在基准线的实线那边, 若焊缝处于接头的非箭头那侧, 那么基本符号标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置，通常没有特别的要求, 不过, 在对单边形焊缝就行标注的时候, 箭头线需要指向带有坡口那一侧的工件。
6、和基准线存在相交或者相切现象的基本符号、补充符号, 其与基准线相重合的线段, 是用粗实线来进行表示的。
7、焊缝的基本符号, 是粗实线, 辅助符号, 同样是粗实线, 补充符号（尾部符号除外）, 亦为粗实线, 尺寸数字, 原则上也是粗实线, 尾部符号, 是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、有一种情况是, 在同一个图形之上，如果焊缝的形式、断面的尺寸以及辅助的要求这三者都是相同的情形, 那么此时能够仅仅挑选一处去标注焊缝的符号以及尺寸, 而且还要加注“相同焊缝的符号”, 这个相同焊缝符号呈现为3/4圆弧的样子且画在引出线的转折之处。
当处于同一图形之上时, 存在数种相同的焊缝情形, 此时能够把焊缝进行分类, 进而给予编号操作, 编号之后标注于尾部符号之内, 分类编号所采用的是A、B、C……状态, 处在同一类焊缝范围里, 存在可选择一处进行标注代号的情况。

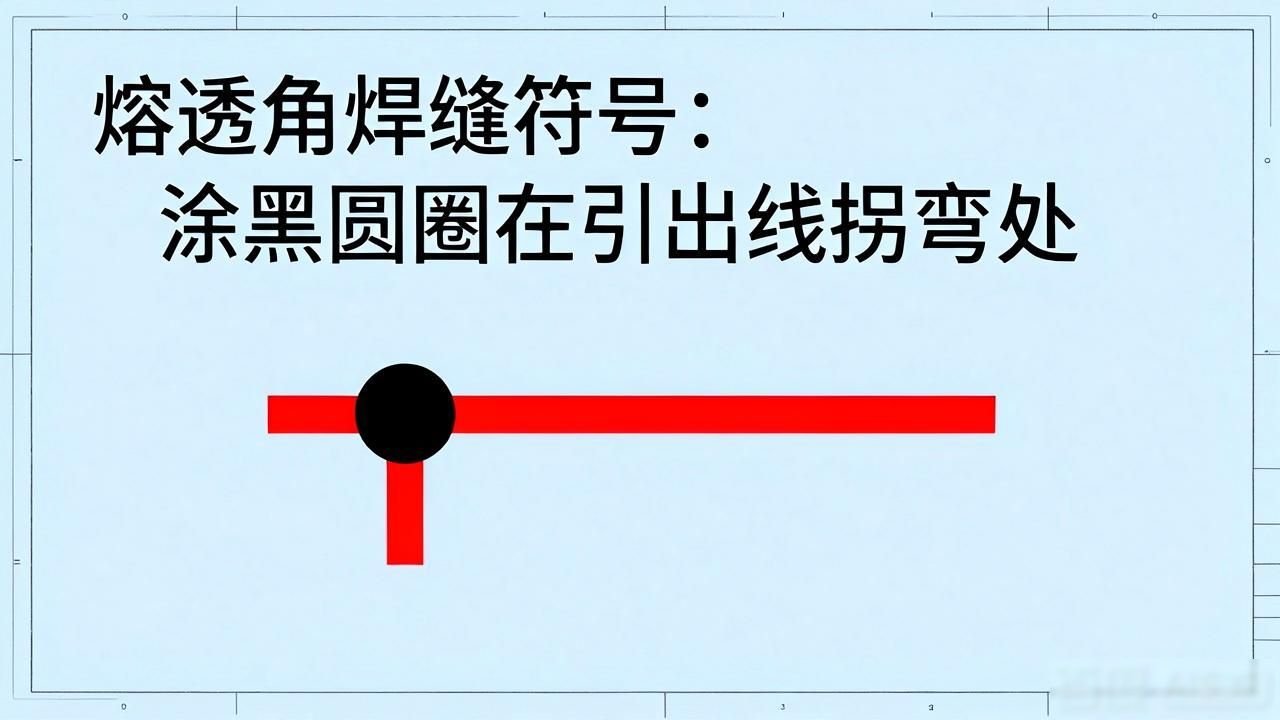

9、熔透角焊缝的符号需按照图1-38所示的方式来进行标注, 熔透角焊缝的符号是那种被涂黑的圆圈, 它画在引出线拐弯之处。
10、针对形中较长的那种角焊缝, 像是焊接实腹钢梁的翼缘焊缝, 它是可以不通过引出线来做标注哒, 而是能够直接在角焊缝的旁边去标注焊缝尺寸值K。
11、当处于连接 里头时, 而且唯有局部的一部分区段存在焊缝时, 依照图1 – 40来进行标注所示之物。K是作为角焊缝焊脚尺寸而存在的。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这一期间, 在焊缝的位置添加中实线以此来表示能够看见的焊缝, 或者添加栅线用来表示不能够看见的焊缝。
13、两个相互进行焊接的焊件, 要是呈现为单面焊带有双边不对称坡口的焊缝这种情况, 那么引出线的箭头会指向具有较大坡口的那个焊件。
14、围焊缝符号呈圆圈状, 用于环绕工作件周围, 它要画在引出线的转折的部位, 同时还需标注其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝不得能够当作双面焊缝予以标注, 焊缝符号以及尺寸应当各自分别标注。
16、进行焊接的焊件, 于施工现场所焊, 其焊缝要标注“现场焊缝”符号, 此符号是涂黑的三角形旗号, 绘在引出线的转折处。
17、在相互焊接的两个焊件里头, 当仅有一个焊件带有坡口时, 比如说呈现单面V形这种情况, 引出线的箭头是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
