于焊接结构图样之上, 焊接方法能依照国家标准 – 85 的规定, 以阿拉伯数字予以表示, 标注于指引线的尾部之处, 平常所用焊接方法代号呈现于表 3 – 9 所示情况, 要是属于组合焊接方法, 能够用“/”加以分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法, 比如 V 形焊缝先是运用钨极氢弧焊进行打底，随后采用手工电弧焊进行盖面, 那么就表示成 141/111。
有表示焊缝的符号, 还有焊接方法的代号, 其标注示例可见图3-21, 此图呈现的是V形坡口对接焊缝, 背面要进行封底焊, 正面焊缝的表面需保持齐平, 焊接的方法呢, 就是对于打底焊采用手工钨极氮弧焊, 而盖面焊和封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法

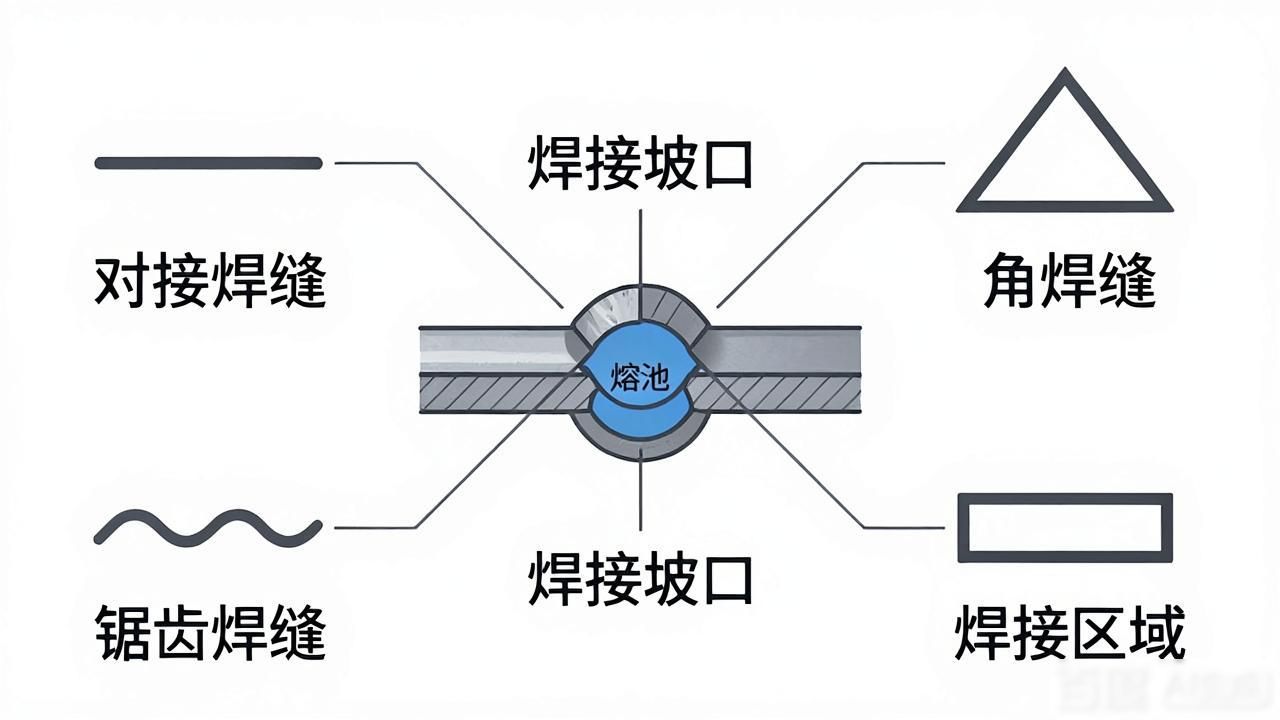

钢结构焊接符号含义大全
钢结构焊接符号绘制所依据的是GB324一1988《焊缝代号》, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注当中, 常常会伴有建筑符号、型钢符号, 还有螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条呢, 是实线, 另一条是虚线, 并且两者的线型, 都是细线。
2、可以将基准线那条虚线画于基准线的实线之上侧, 也能够画在基准线实线之的下侧, 基准线通常应该跟图样的标题栏保持平行, 只是在特殊条件的情况之下才会与标题栏形成垂直。
3、要是焊缝处于接头的箭头一侧, 那么基本符号会标注在基准线的实线那一侧 , 要是焊缝处于接头的非箭头一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线和焊缝相对的位置, 通常没有专门的特殊要求, 不过呢在对单边形焊缝进行标注的时候, 箭头线需要指向那一侧带有坡口的工件。
6、基本符号跟基准线相交, 或者相切, 补充符号也与基准线相交, 或者相切, 与基准线重合的线段, 是用粗实线来表示的。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（除尾部符 号外）是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺, 用于标明方法等内容。
8、同一图形之中, 焊缝具备这样的情况, 即形式相同、断面同样大小且辅助要求也都一样, 此时, 仅能选择一处去标注焊缝的符号以及尺寸。并且还要增添注释“相同焊缝的符号”, 这儿的相同焊缝符号呈现为3/4圆弧装样式, 这一形状画予引出线的转折地方哪。
处于同一个图形之上, 存在数种同样焊缝的情况下, 能够把焊缝进行分类编号, 标注于尾部符号之内, 分类编号运用A、B、C……在同一类焊缝当中, 可以挑选一处标注代号。
9、要按图1-38方式标注的是熔透角焊缝的符号，熔透角焊缝其符号是涂黑的圆圈, 这个涂上黑色的圆圈画在引出线的转折处。
10、用那种型式中比较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 是可以不用引出线进行标注的, 而是能够直接在角焊缝的旁边标注焊缝尺寸值K。
11、在那连接长度范围以内, 只是局部的区段存在焊缝的情况下, 依照图1 – 40来进行标注。其中, K是角焊缝焊脚的尺寸。
12、当焊缝其分布呈现出不规则的状况时, 在进行焊缝符号标注的这个时候, 于焊缝的位置加上中实线去用以表示那能够看见的焊缝, 又或者是加上栅线来表示那不可见的焊缝。
13、两个相互焊接的焊件, 当是单面焊且存在双边不对称坡口焊缝的情况时, 引出线的箭头会指向具有较大坡口的那个焊件。

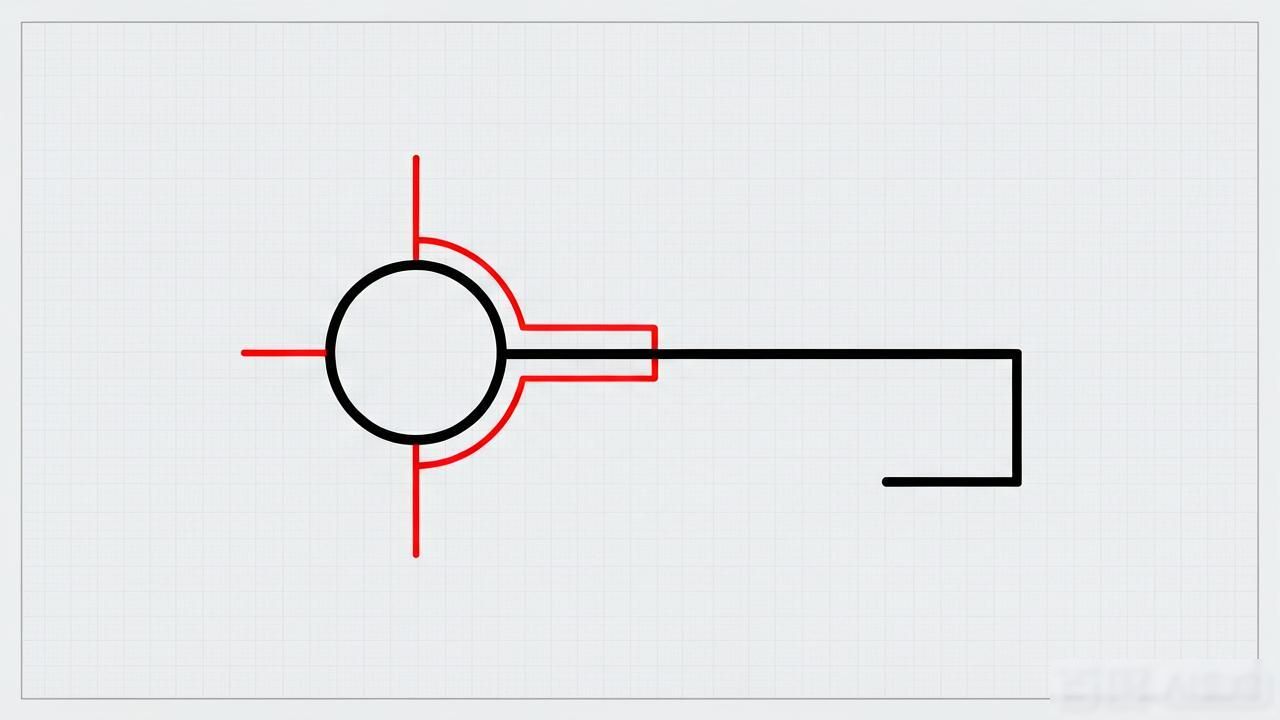

14、围焊缝符号, 是用于环绕那工作件周围的, 它是用圆圈来表示的, 要画在引出线的转折之处, 并且还要标注其焊角尺寸K！
15、有三个或者是三个以上的焊件, 它们相互进行焊接的时候, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当分别去标注。
16、在施工现场开展焊接工作的焊件, 其焊缝要标注“现场焊缝”符号, 这个符号是涂黑的三角形旗号, 它绘在引出线的转折之处, 且是转折处绘有此符号。
17、存在相互焊接的两个焊件, 若只有其中一个焊件带有坡口, 比如呈现单面V形的这般情况, 那么引出线的箭头所指向的便是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

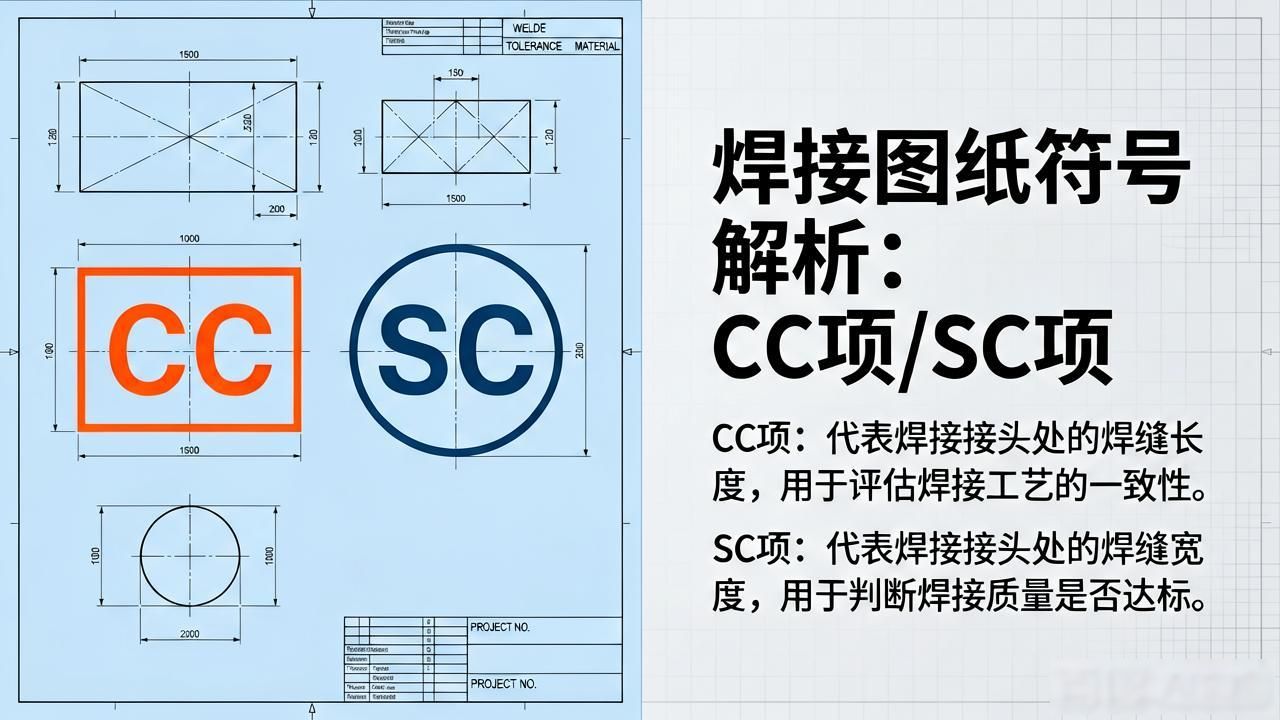

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
