从事焊接工艺以及图纸审核工作多年, 常年待在车间对接生产情况, 同时校核钢结构施工图纸, 察觉到一个普遍存在的问题: 无论是已经有着多年从业经历的老年焊工, 还是刚刚开始上手进行制图工作的机械工程师, 焊缝标注出现错误、接头选型存在失误, 这些都是导致项目需要返工的主要引发原因。
无数小型钢结构、非标设备, 只因图纸符号书写得含混不清, 坡口开错, 焊缝焊长不够, 平白无故地耗费工时与原材料。今日这期文章以国标GB/T324 – 2008作为基准, 结合现场实际操作经验, 全面且系统地梳理焊接接头选型以及焊缝符号整套标注规范。

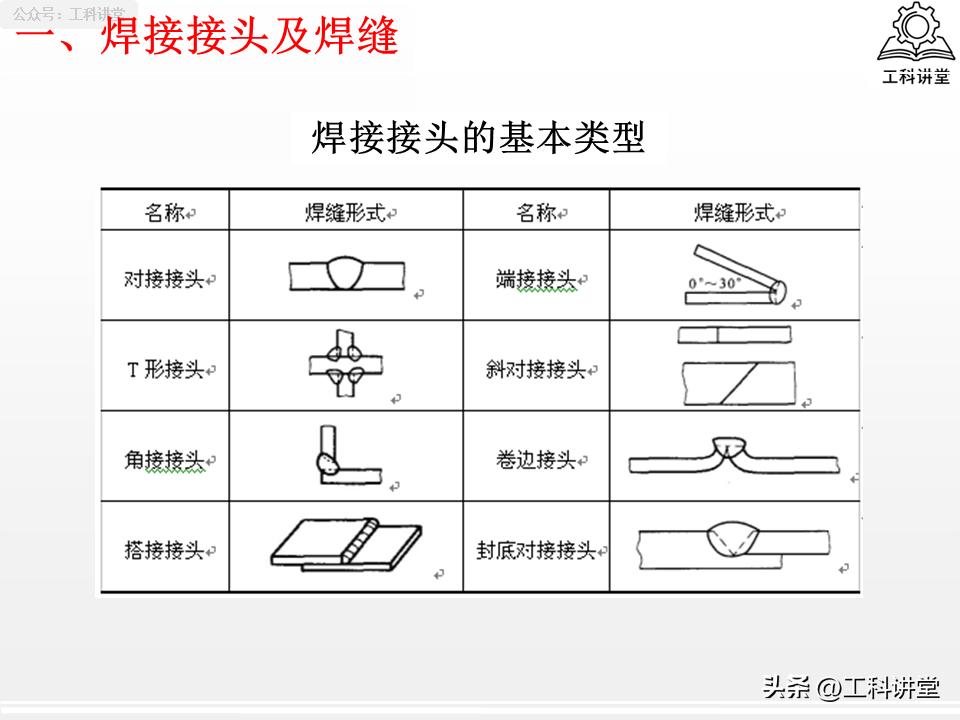

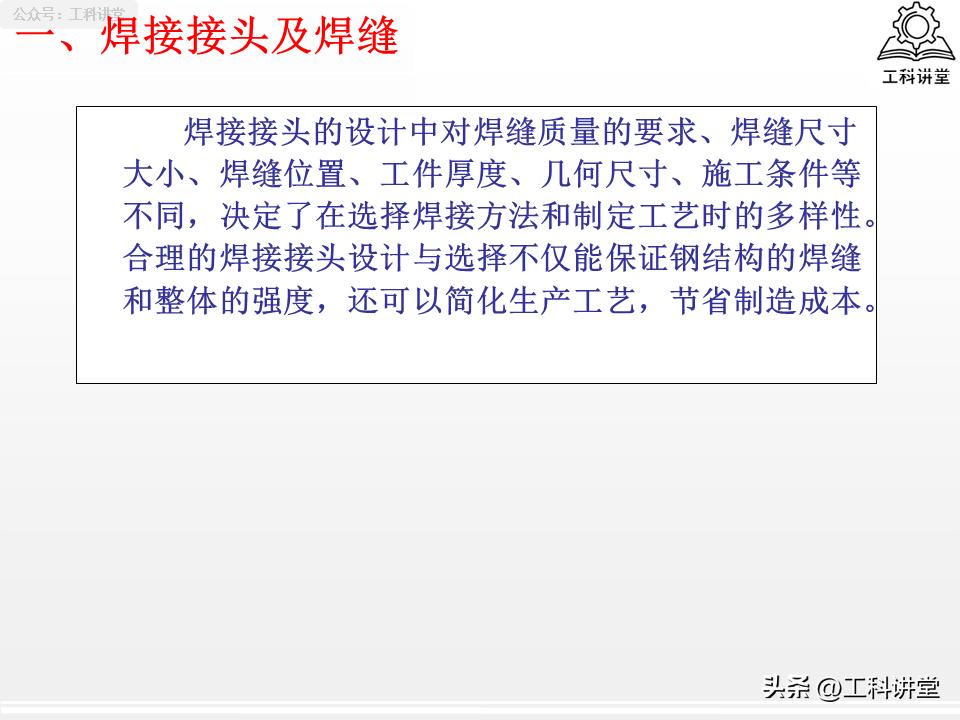

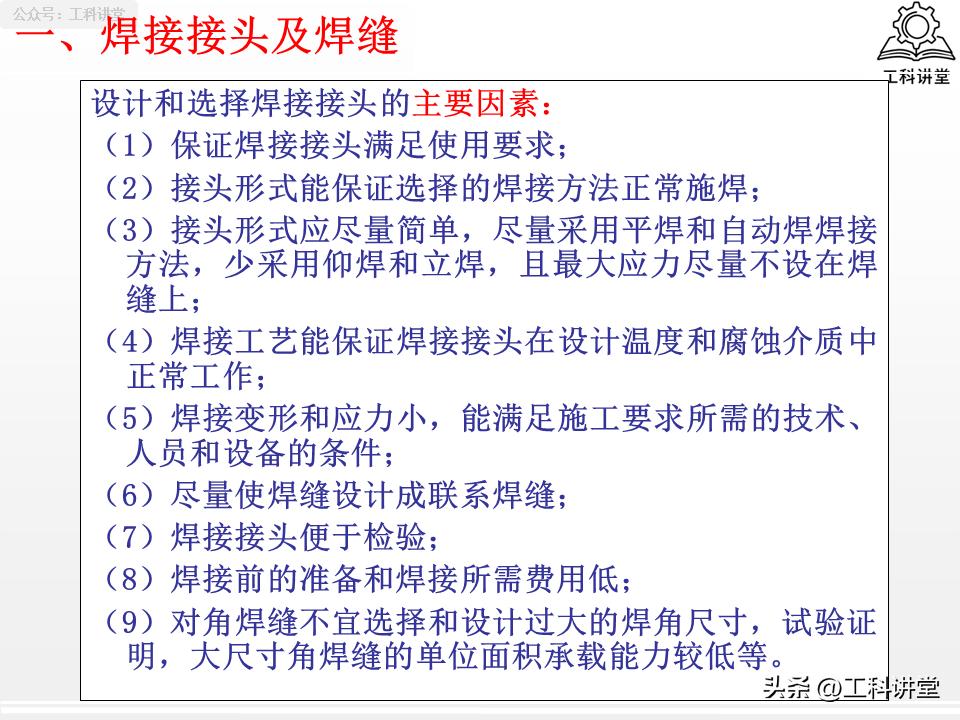

一、五大类焊接接头

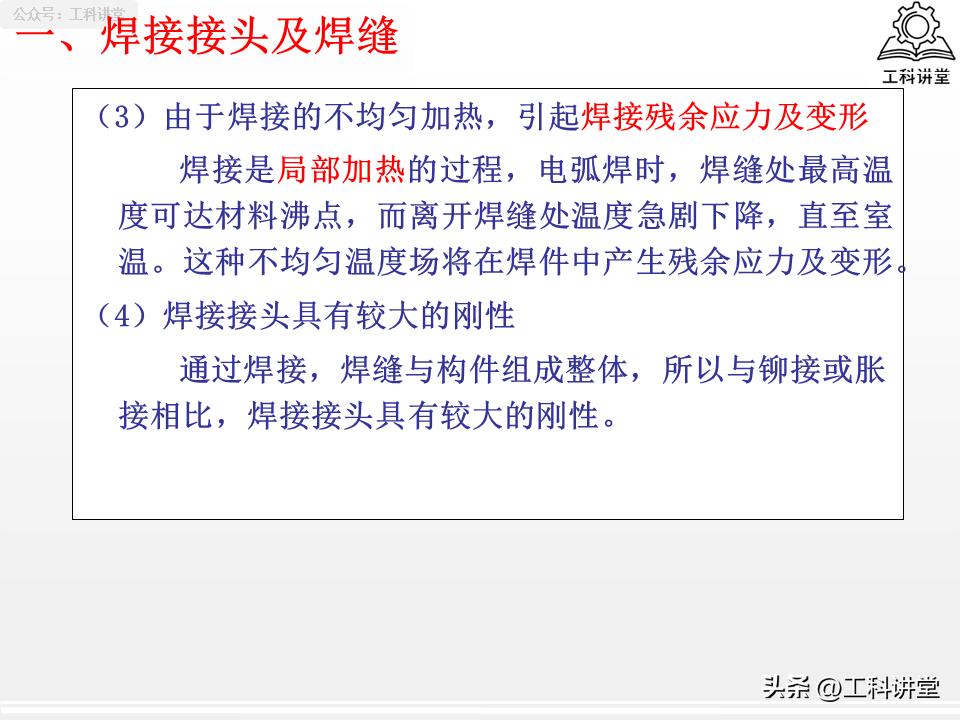

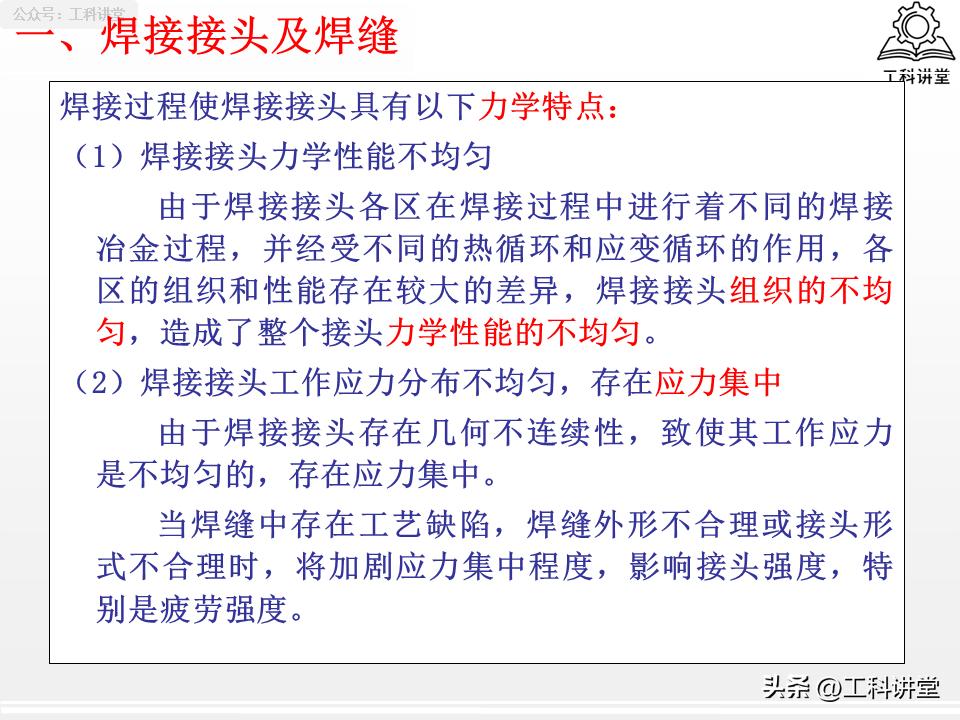

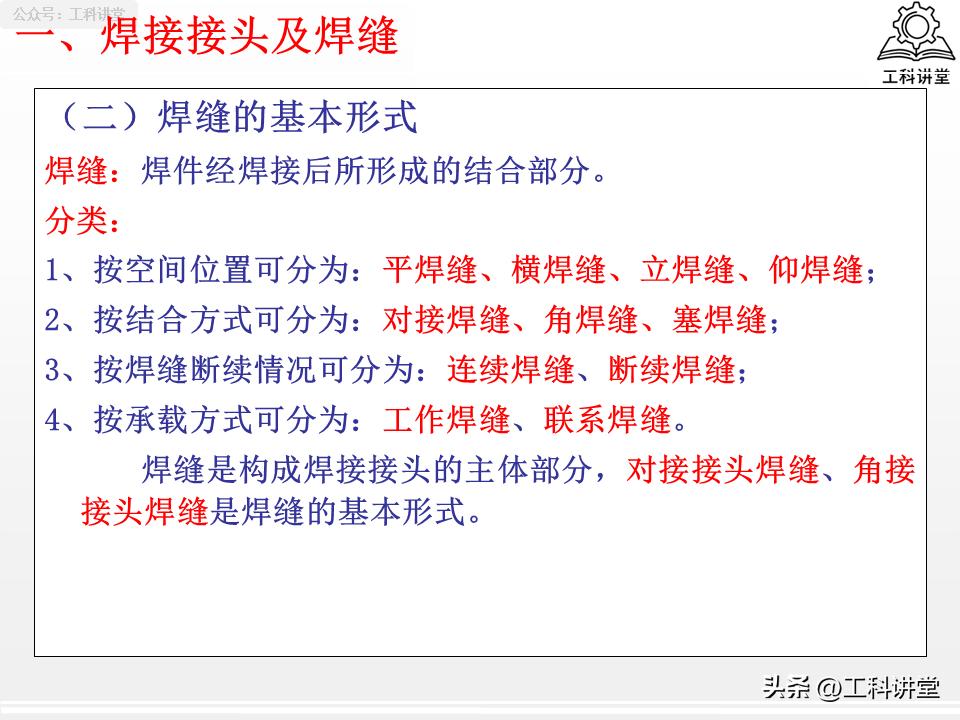

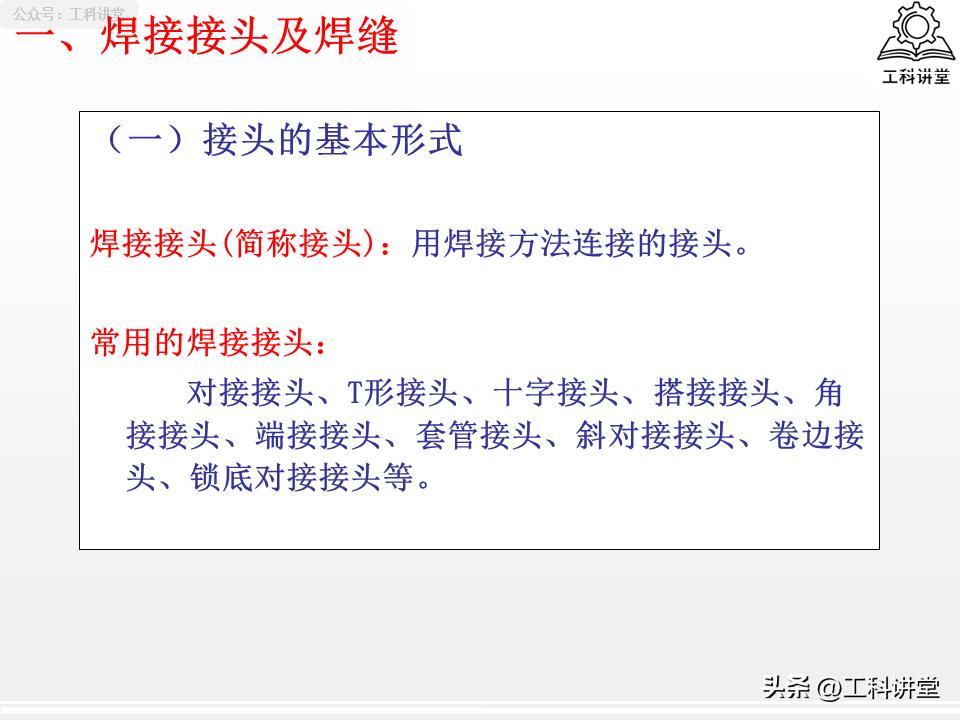

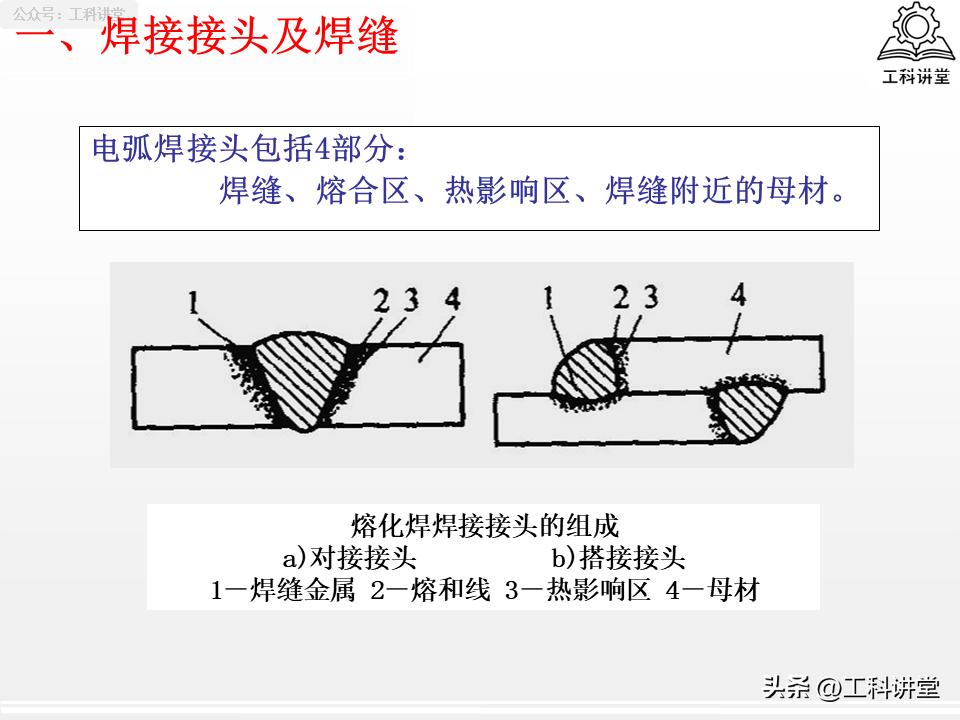

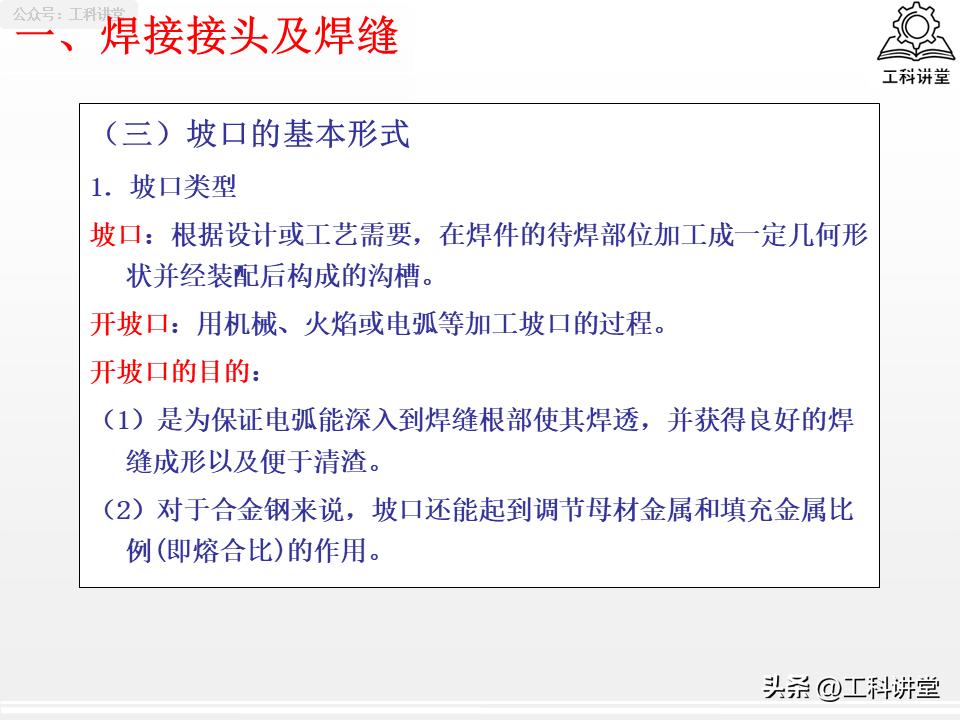

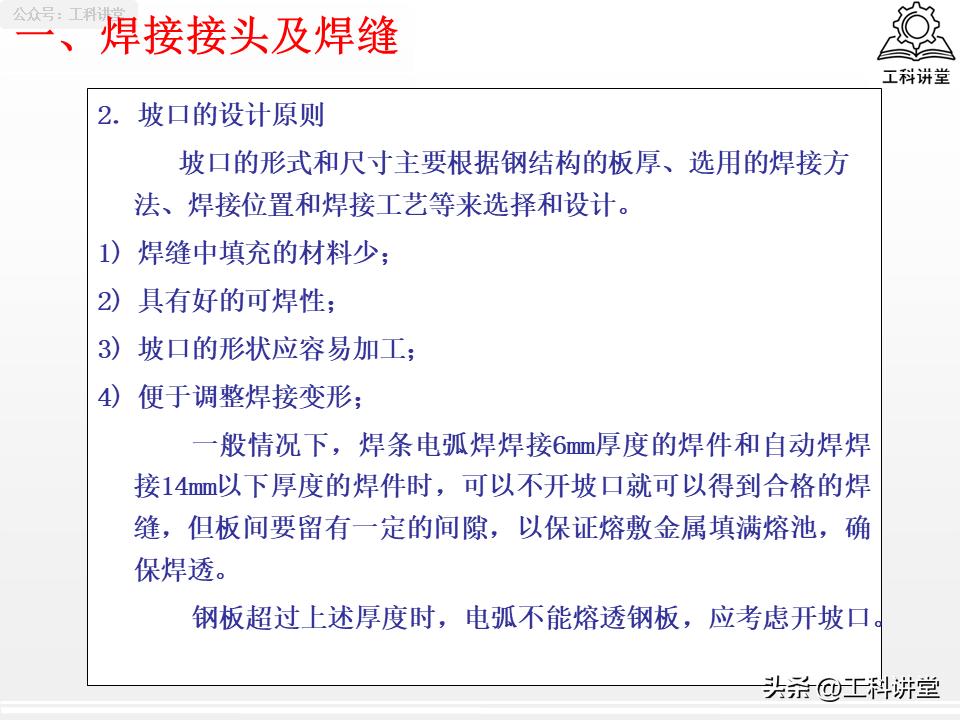

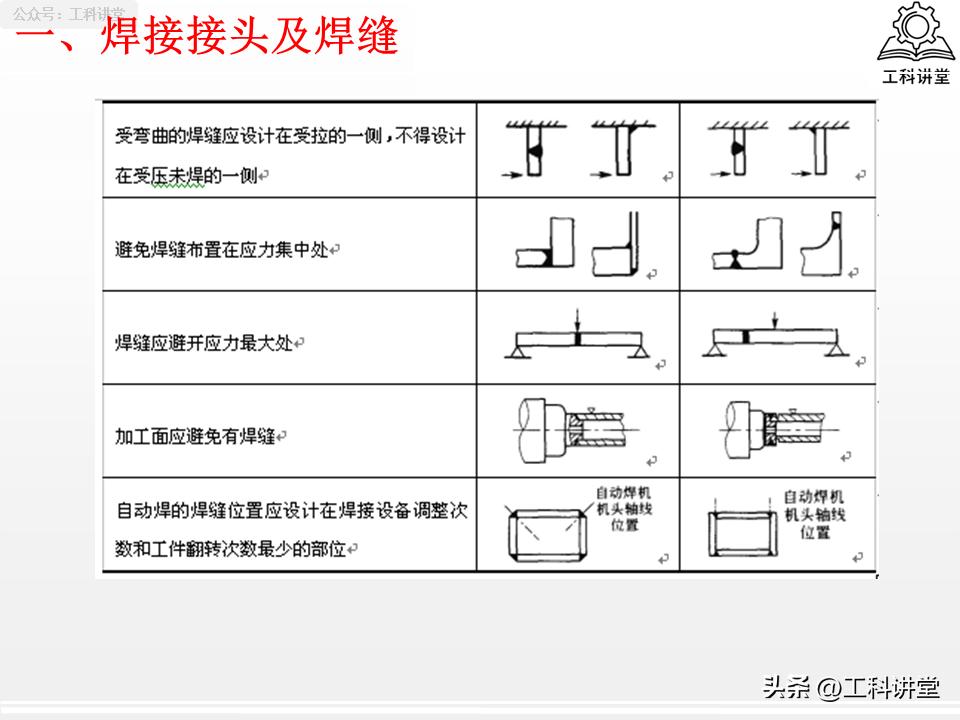

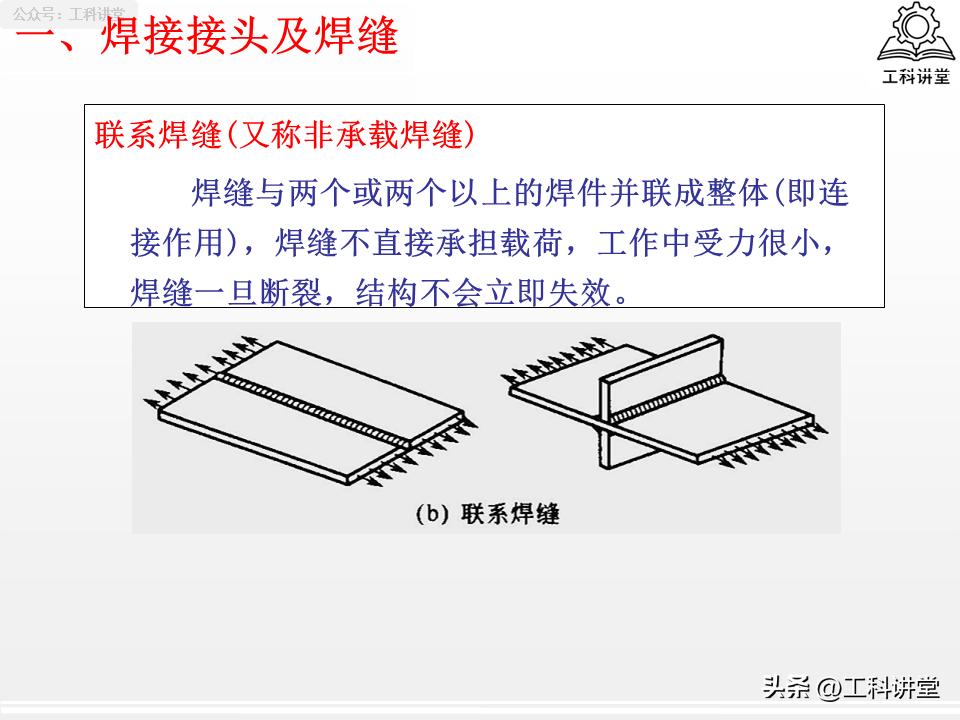

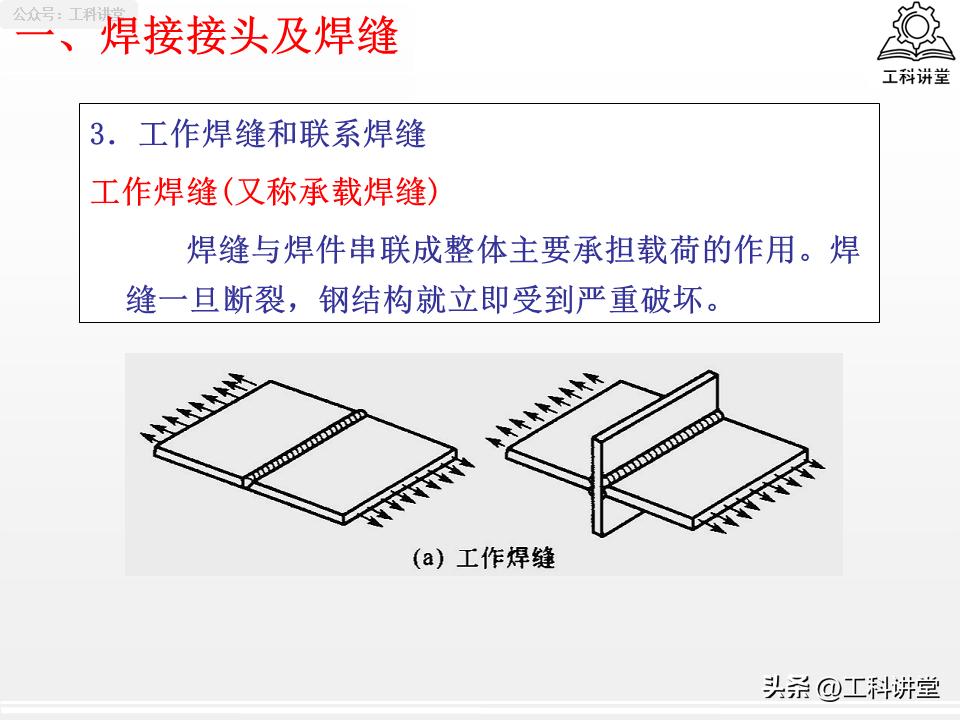

电弧焊的接头统一是由焊缝金属、熔合区、热影响区、母材这四个区域所构成的, 由于受到焊接热循环的影响, 所有的接头普遍存在着力学性能不均、应力集中、残余焊接变形、整体刚性偏大这四项固有特点, 而这四项固有特点也是选型时的核心考量点。日常工程当中最常用的是四类基础接头, 再加上衍生端接接头, 合计为五类:

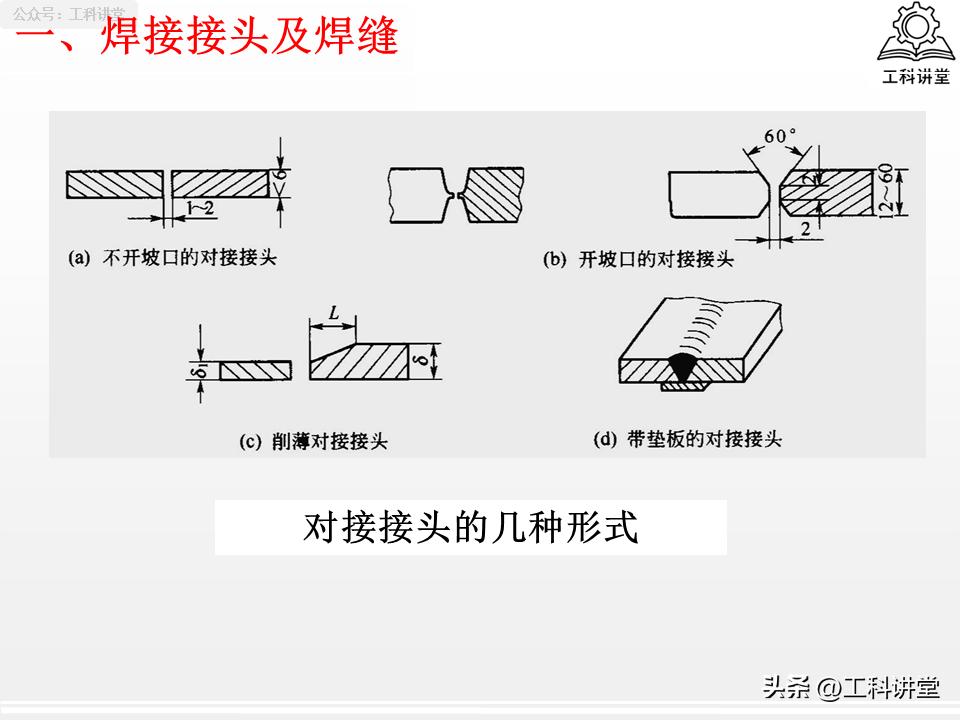

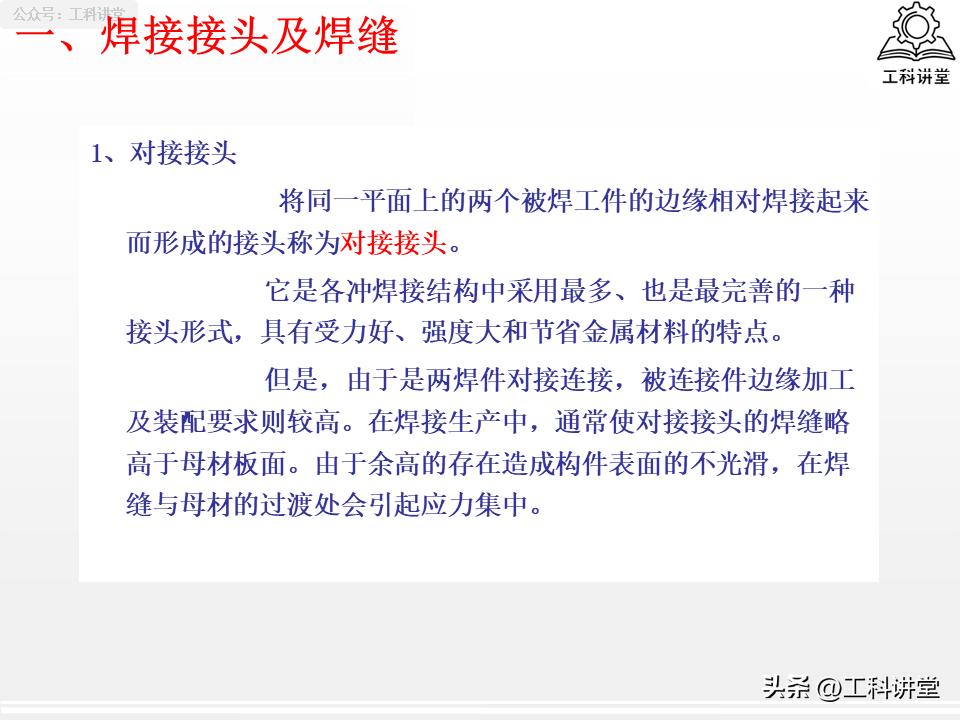

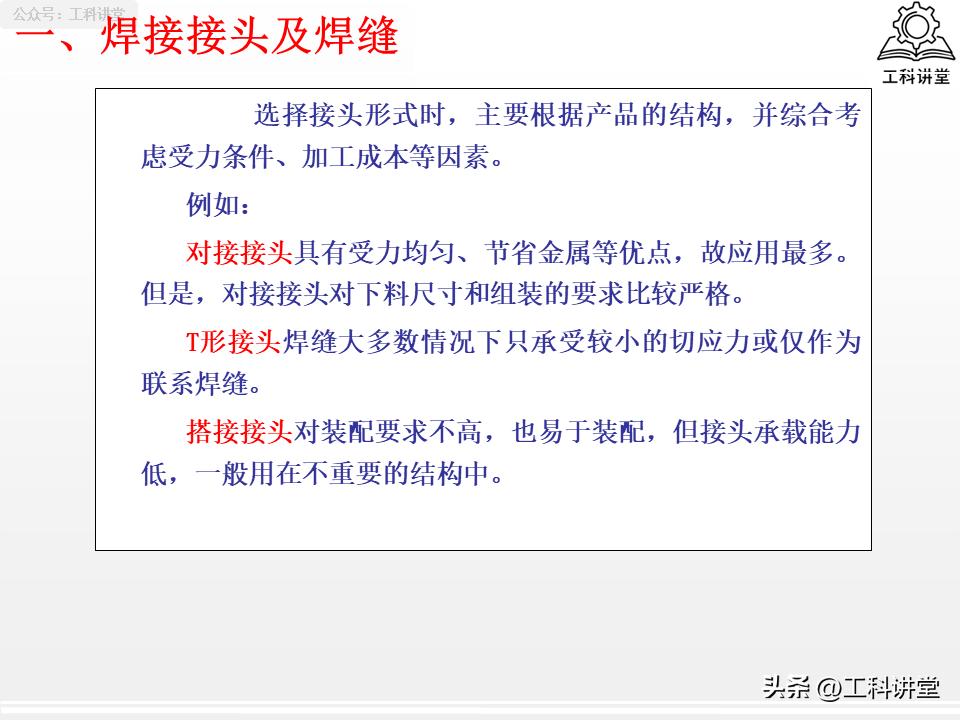

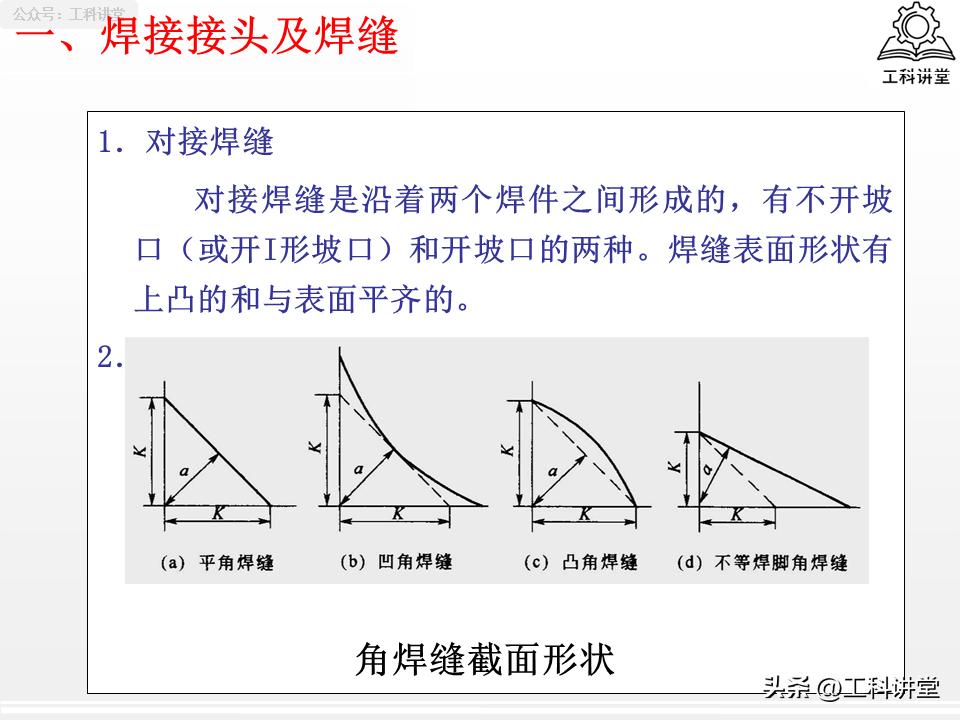

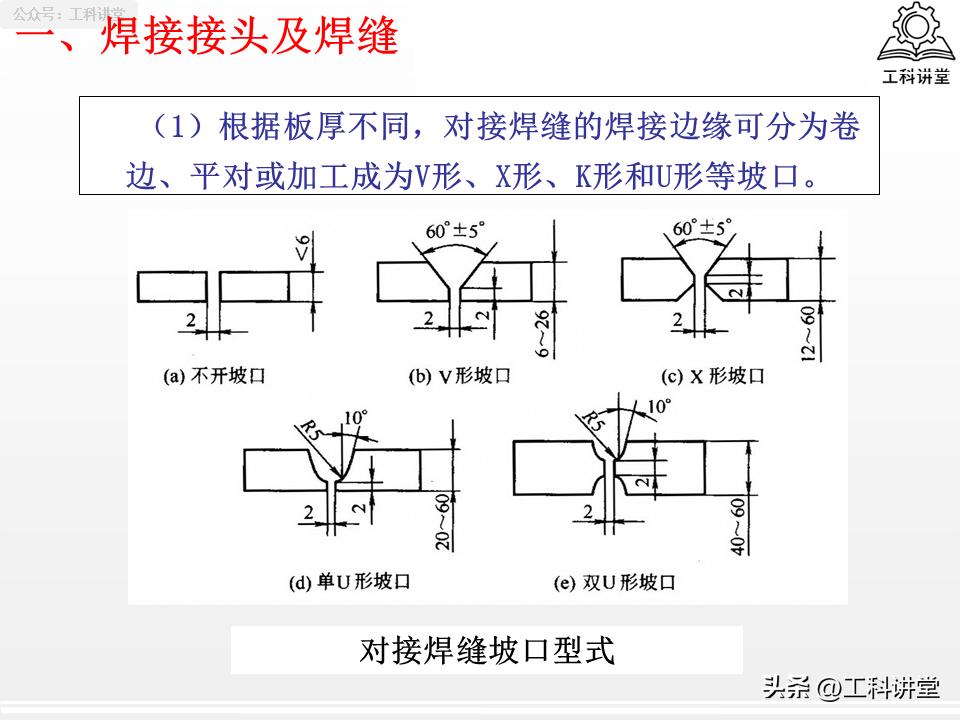

1.对接接头, 它是全行业之中受力表现最为优良的接头形式, 这种形式具备节省母材的特性, 它在压力容器、主梁等关键受力件方面成为首选, 然而其对于焊件下料以及装配精度有着极为严苛的要求。

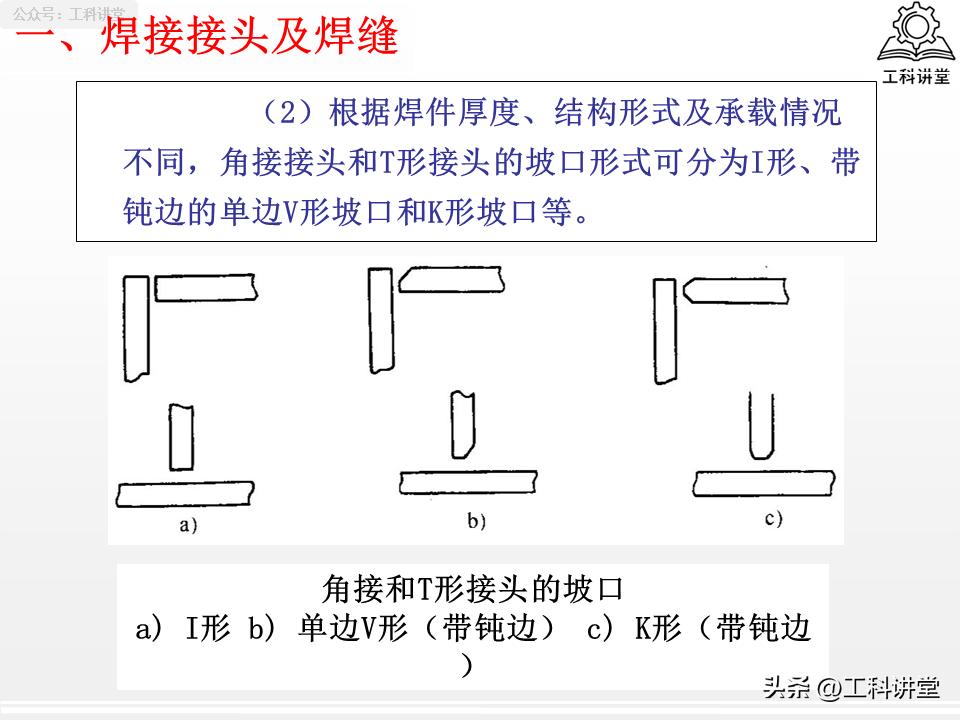

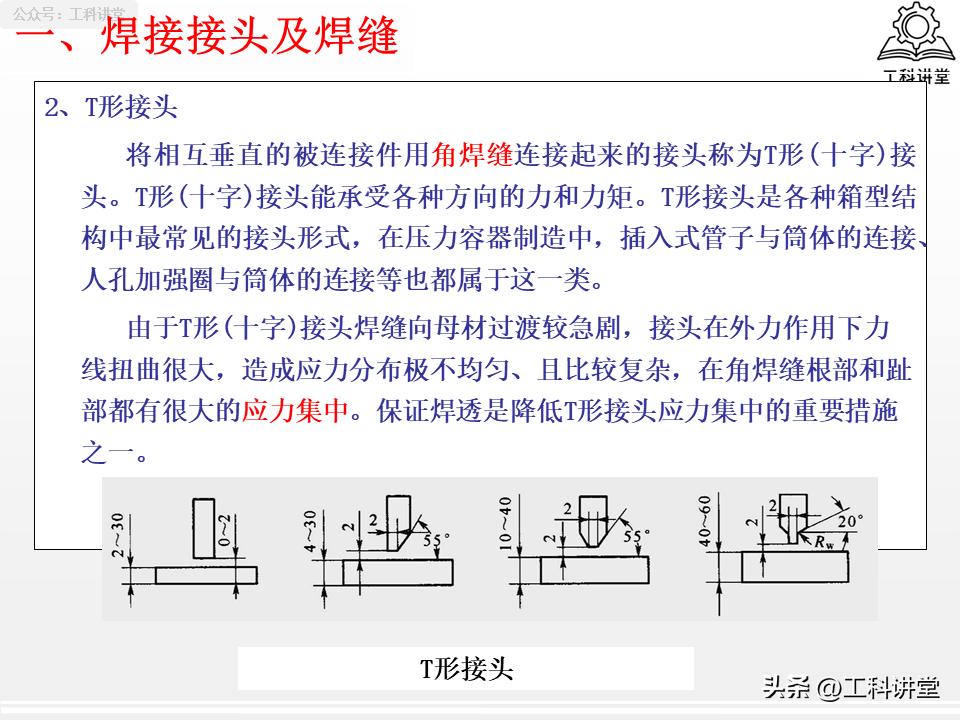

2.T形（十字）接头, 是箱体结构、设备补强圈所标注的标配物件, 其单面焊的根部位置极容易出现应力集中的情况, 对于厚板而言应尽可能地采用开K形坡口进行双面焊接。

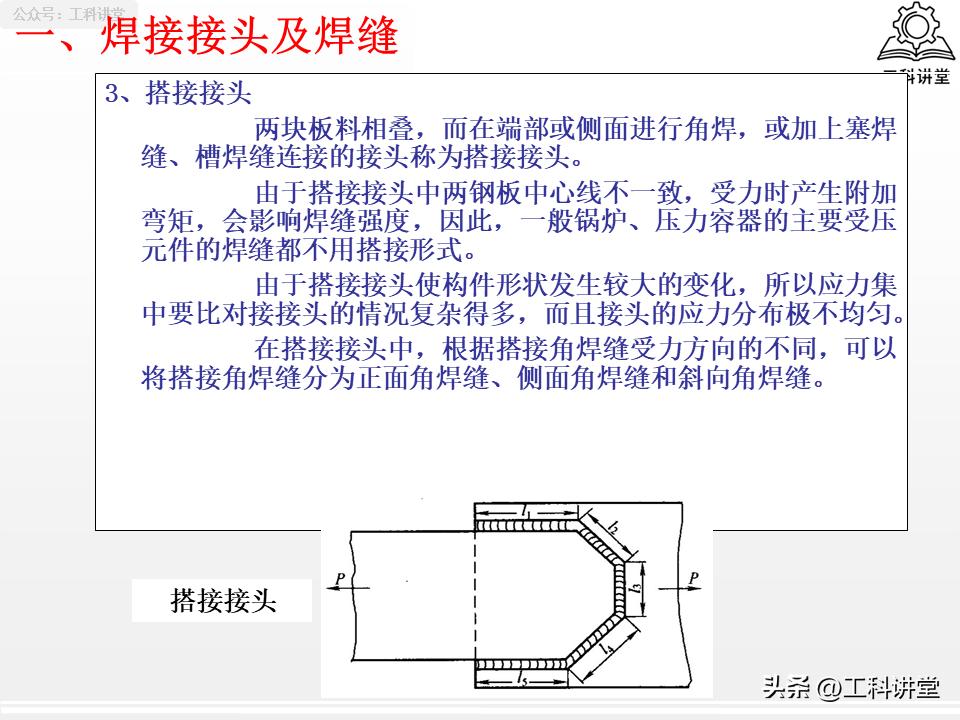

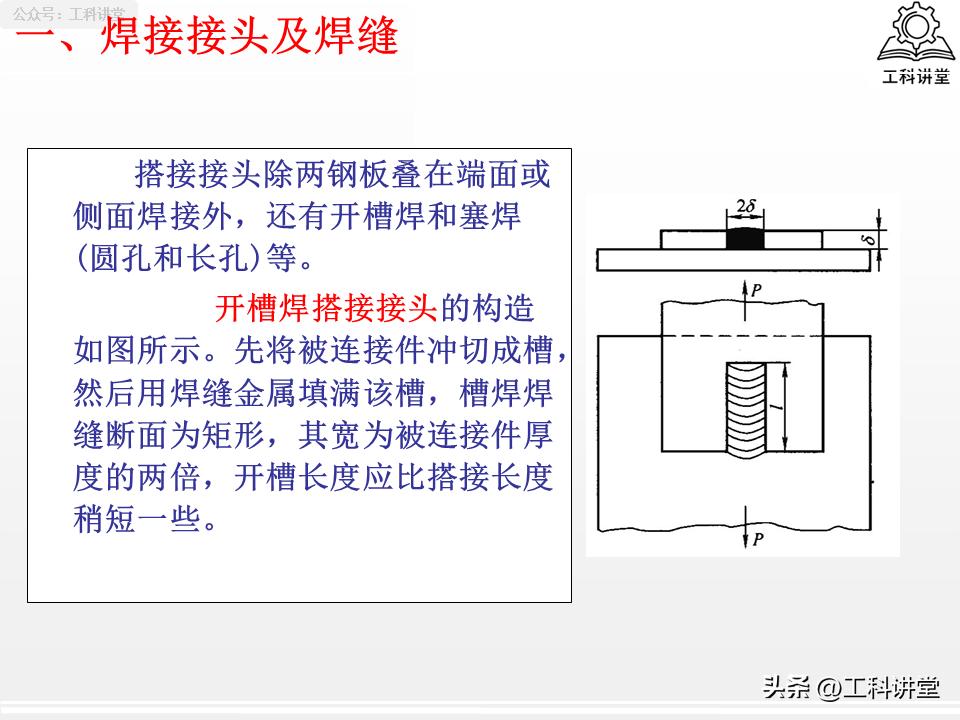

3.装配简单的搭接接头, 对加工精度要求低, 然而板材错位受力时会产生附加弯矩, 承压类设备的主焊缝禁止采用搭接结构, 只是仅用于次要连接件来使用。

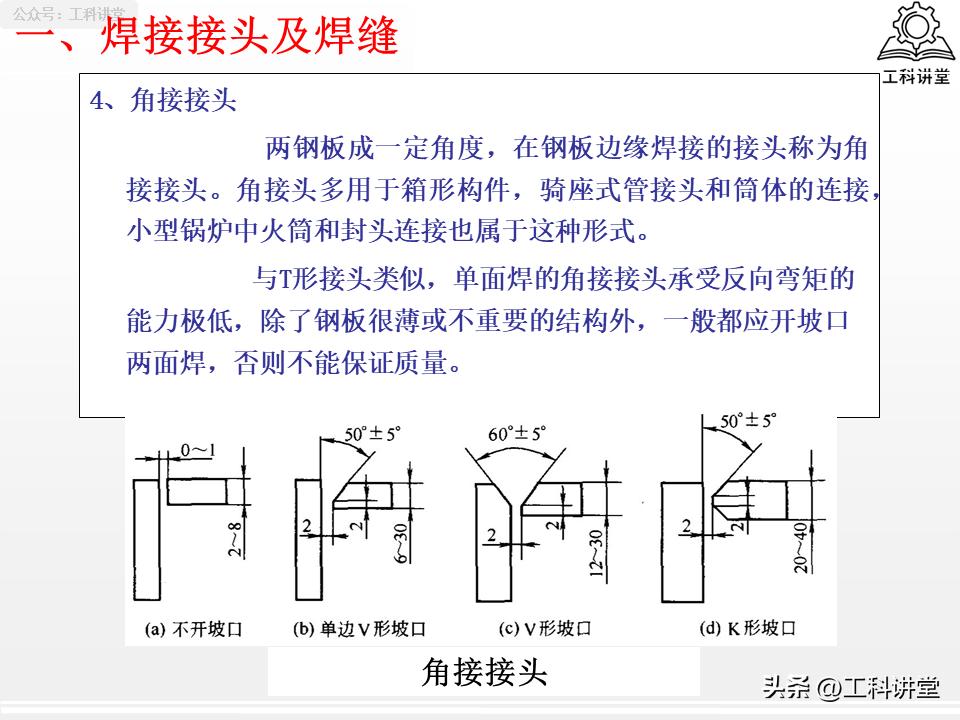

4.角接接头, 常用于箱体边角、小型封头拼接这种情况。对于薄板而言, 能够进行单面施焊。然而, 中厚板材则绝对需要双面开坡口焊接。
5.端接接头：多用于薄板卷边连接，应用场景相对小众。

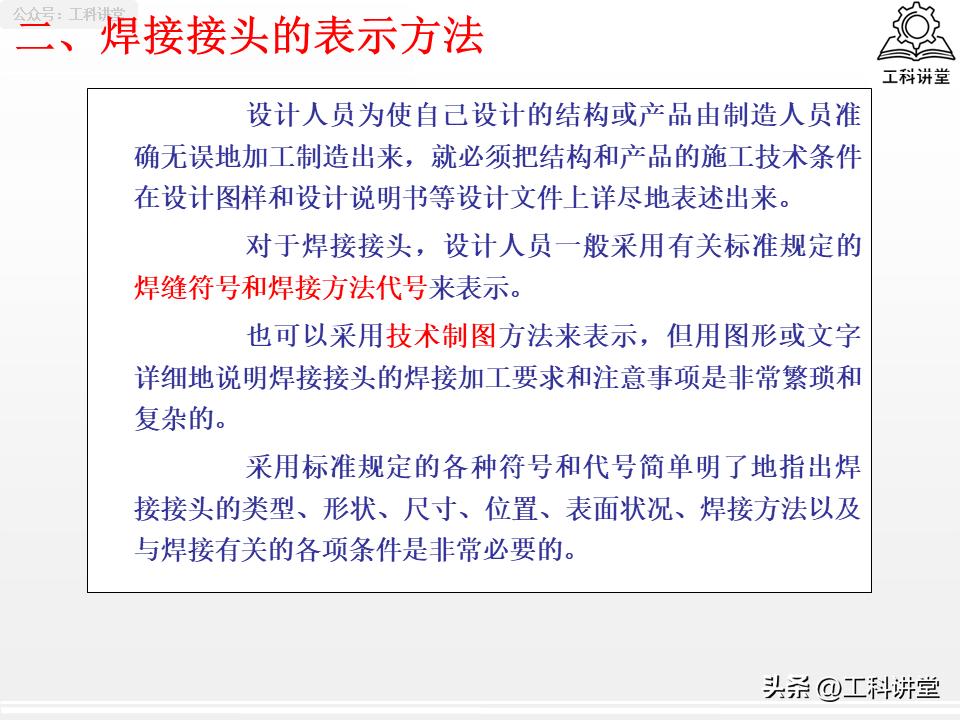

二、国标 12 种基础焊缝符号，分清基本、补充两类标识

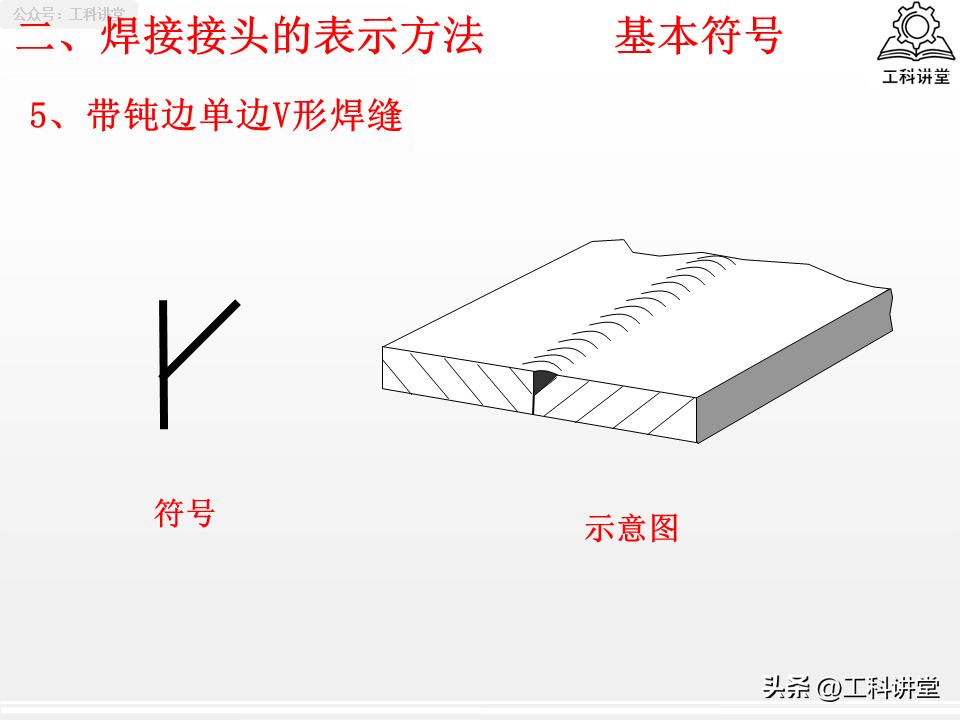

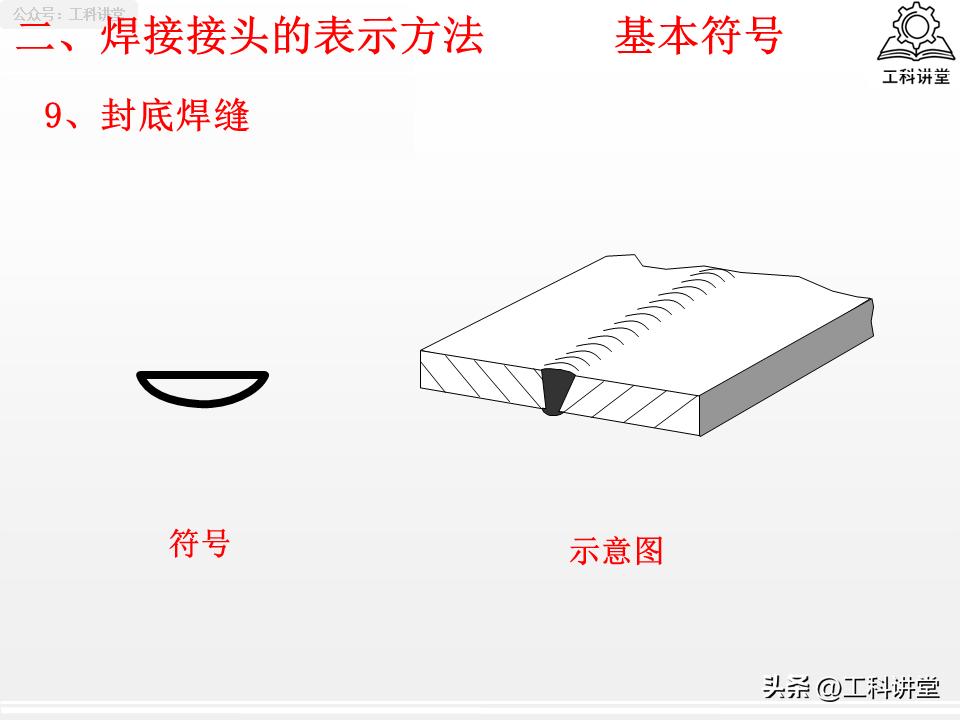

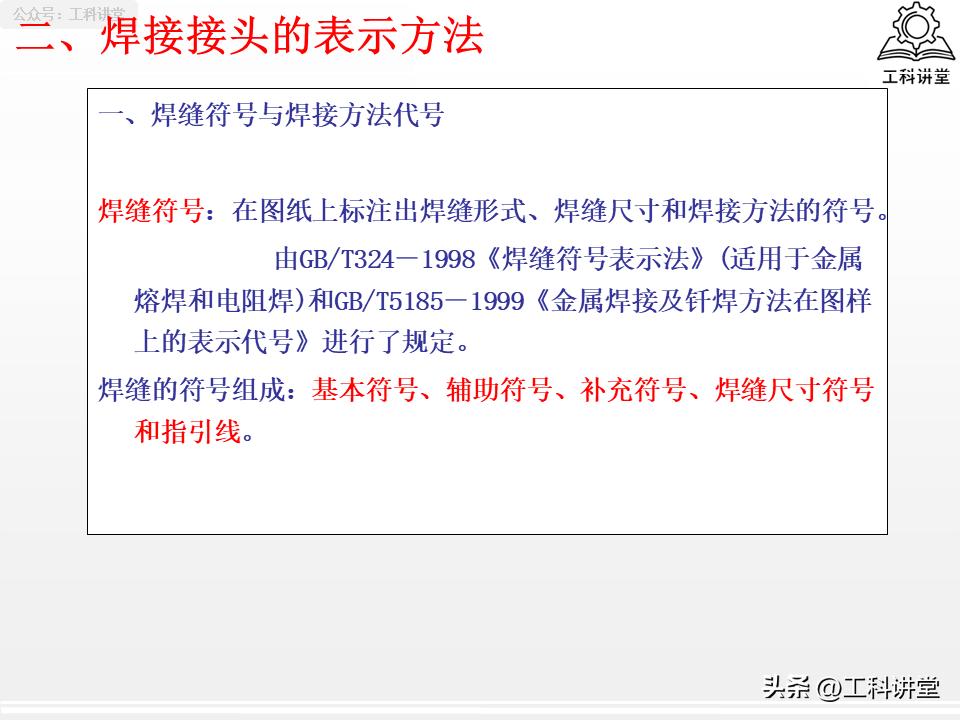

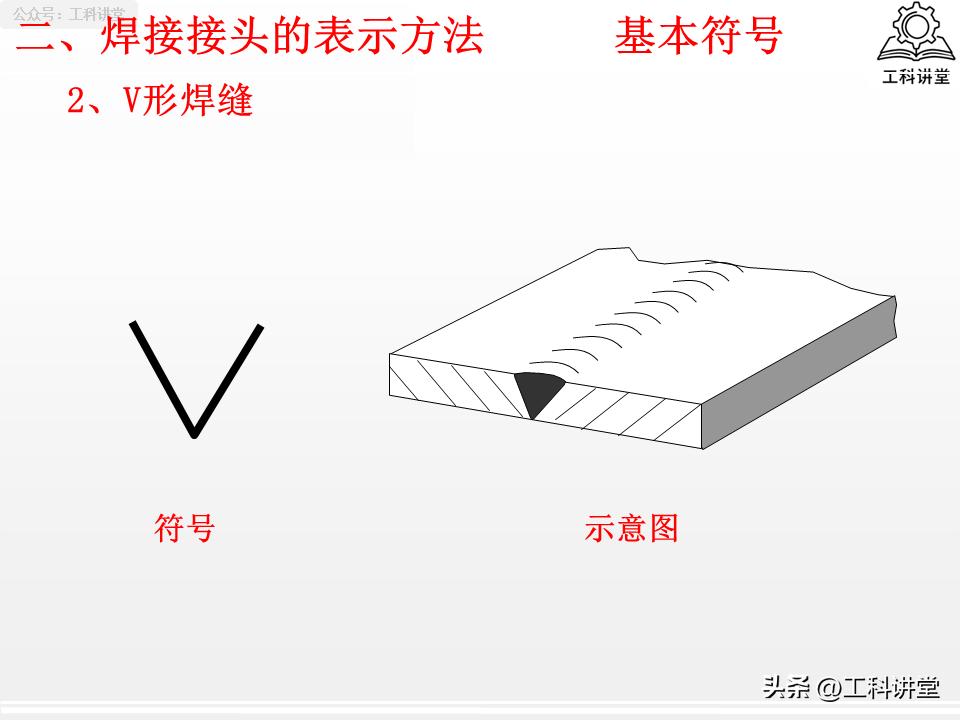

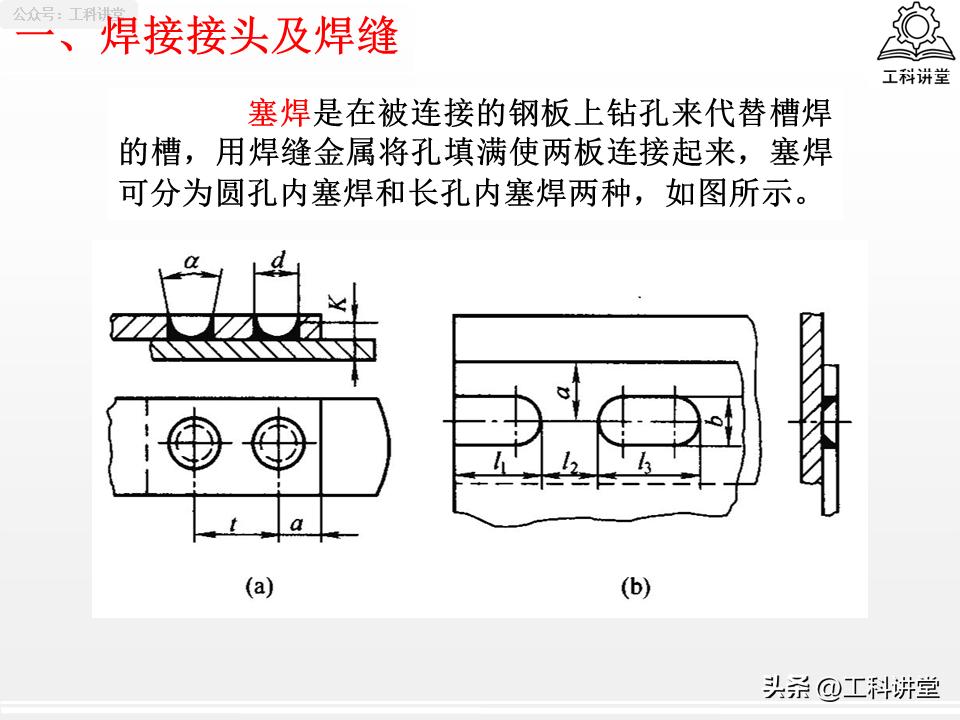

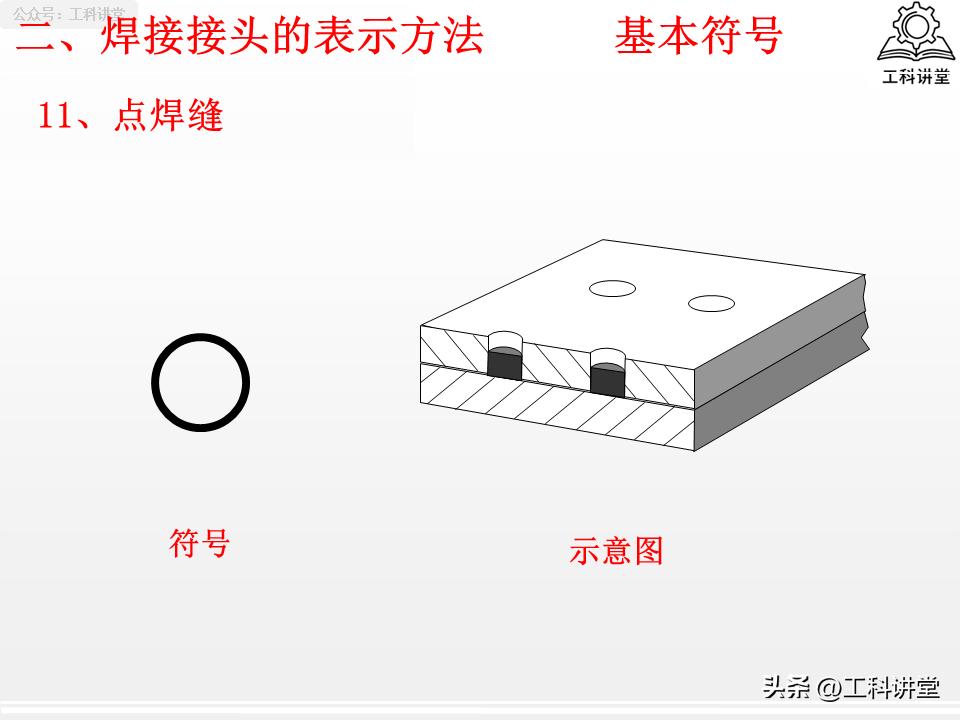

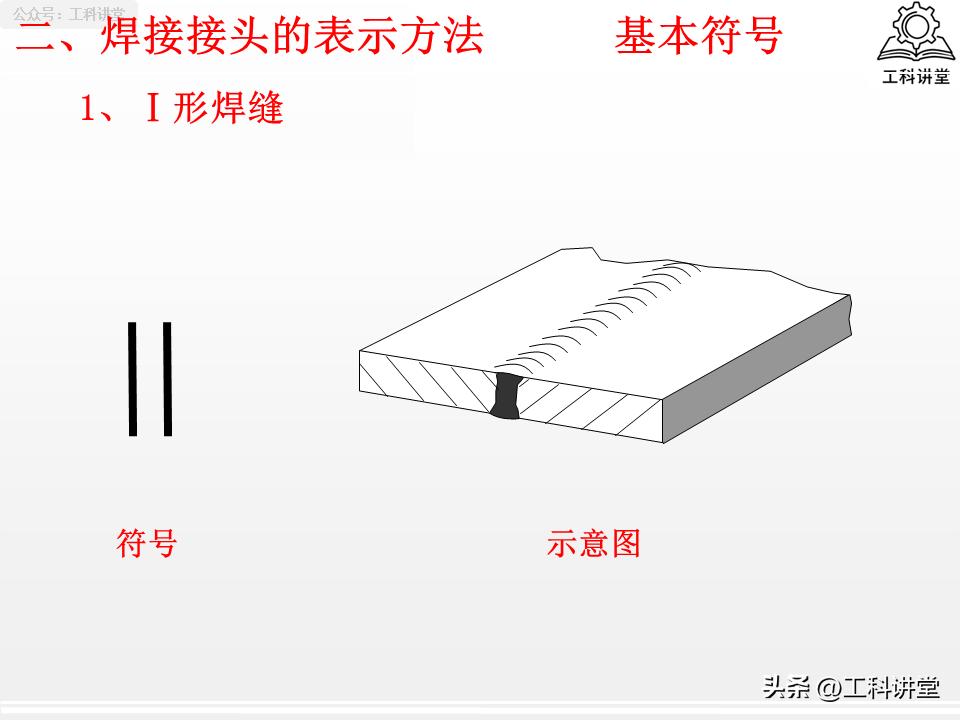

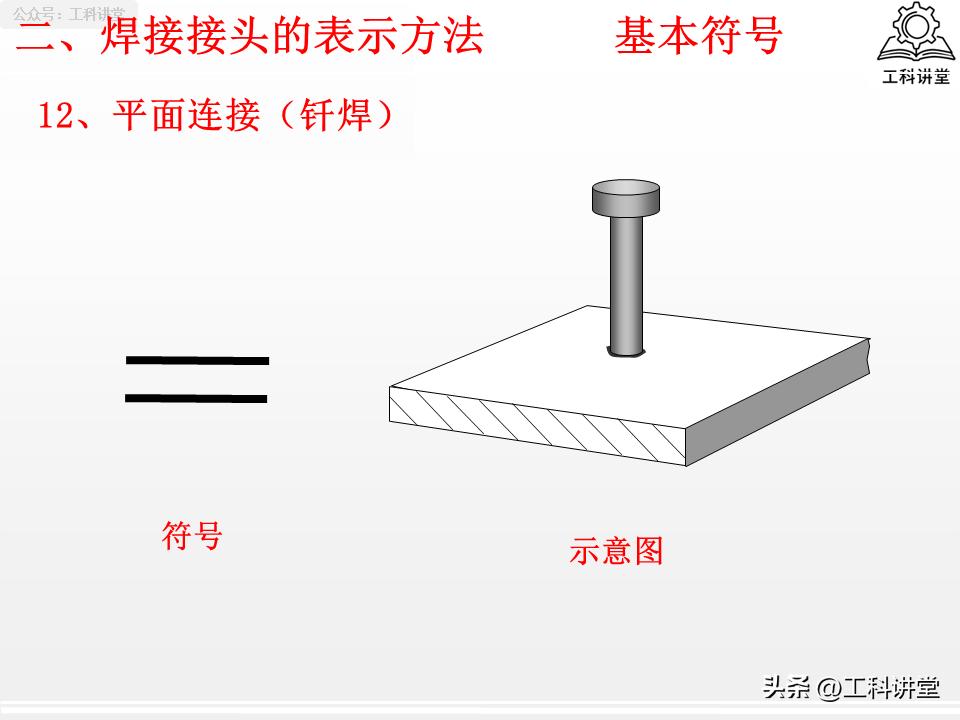

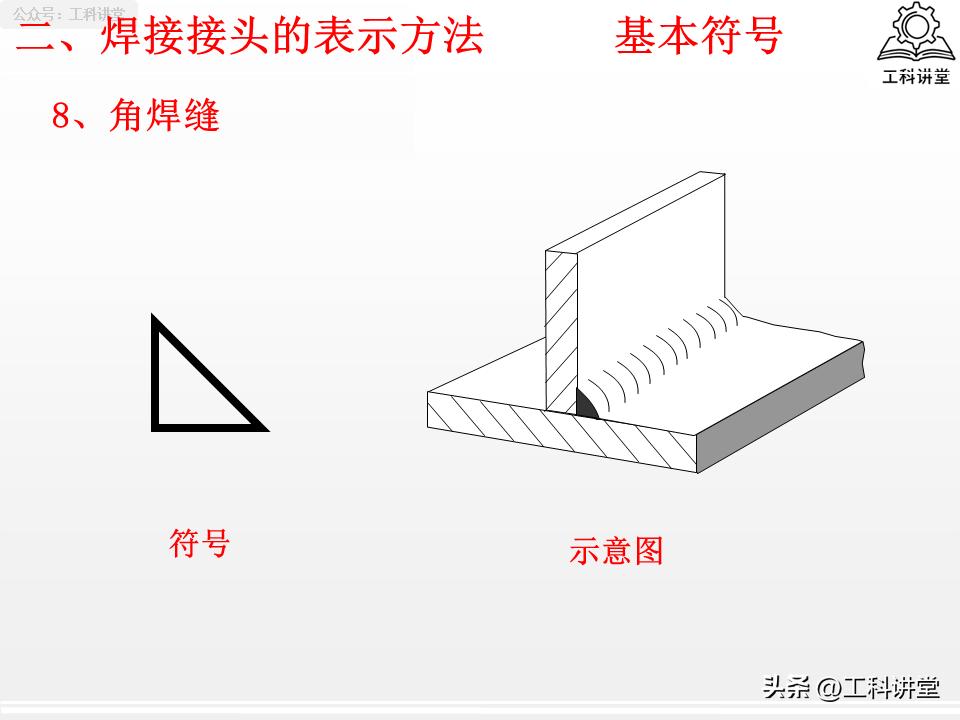

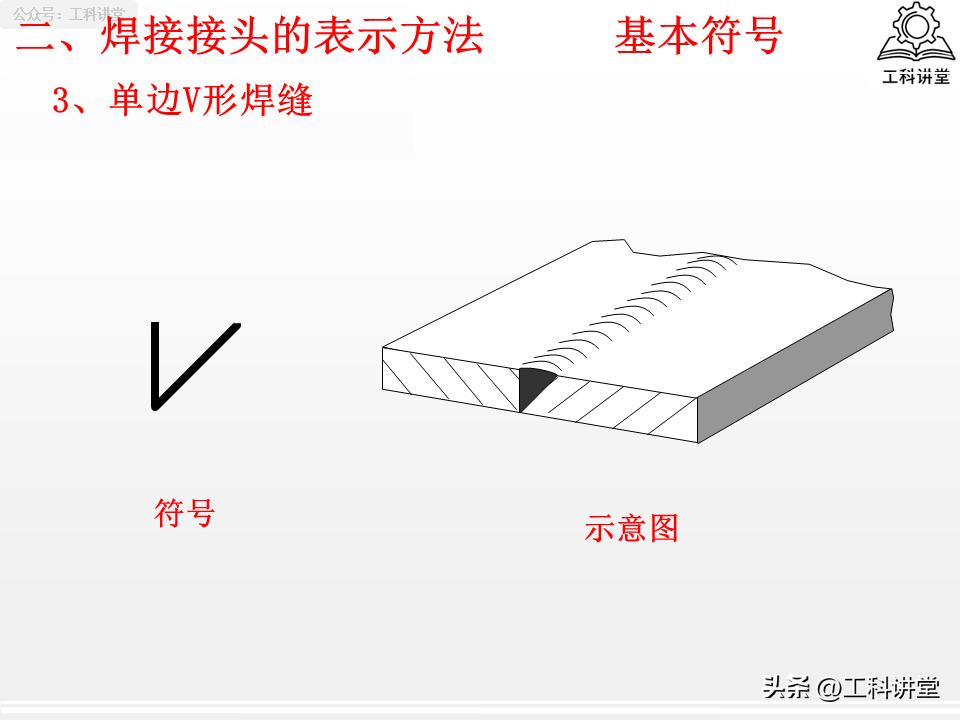

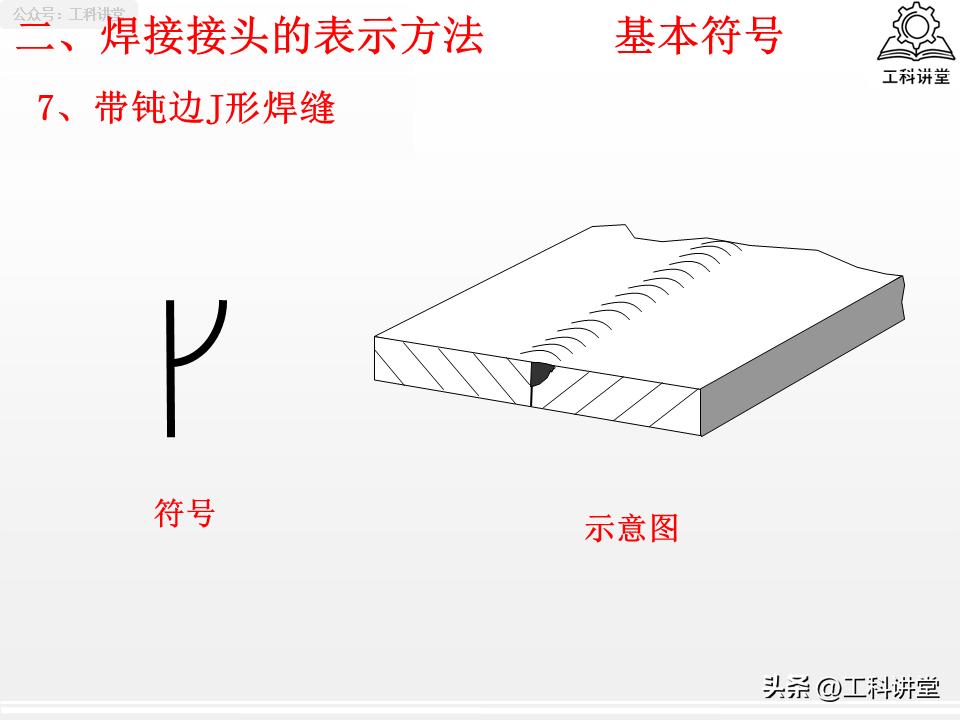

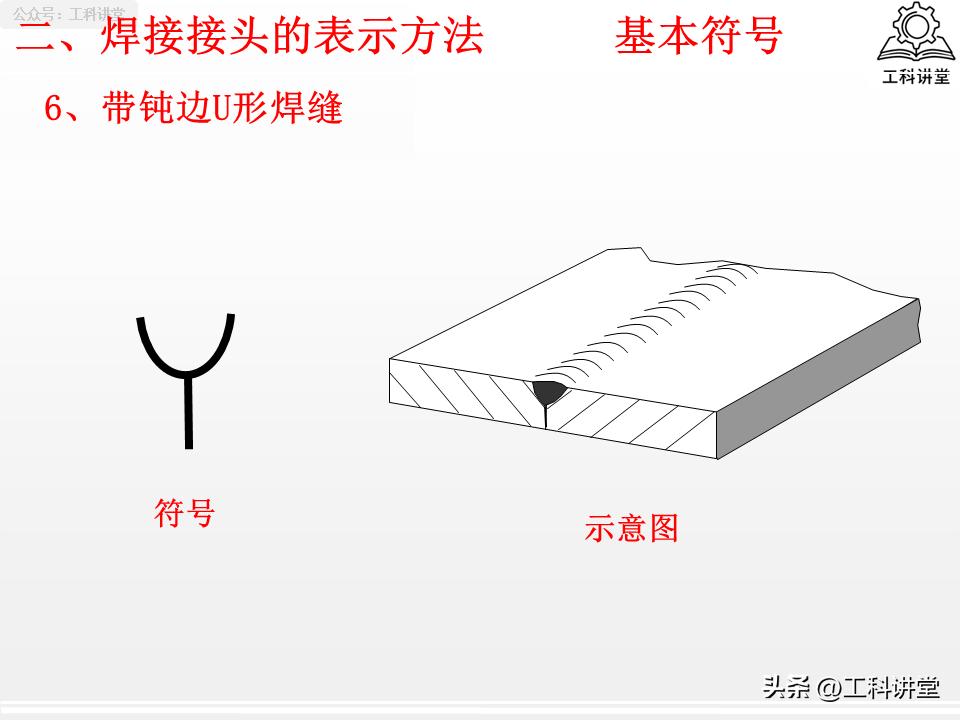

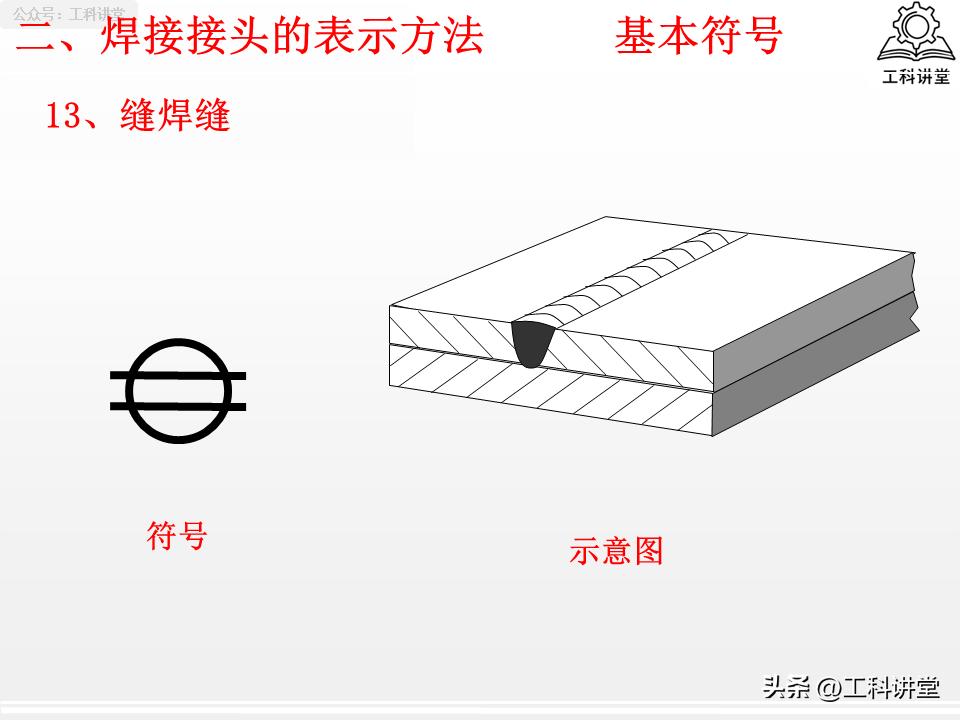

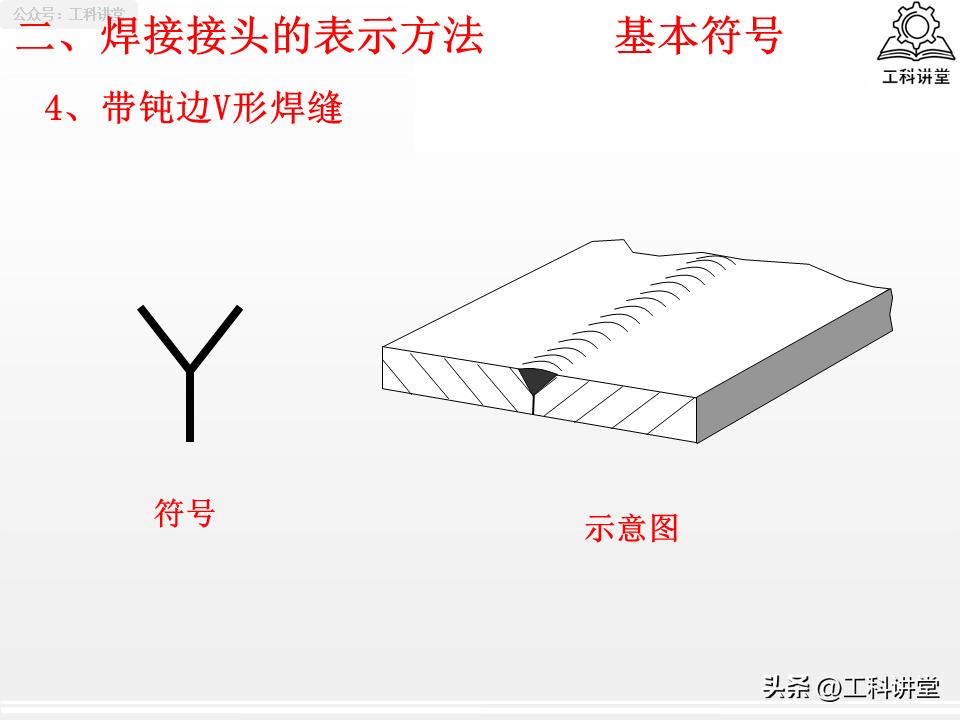

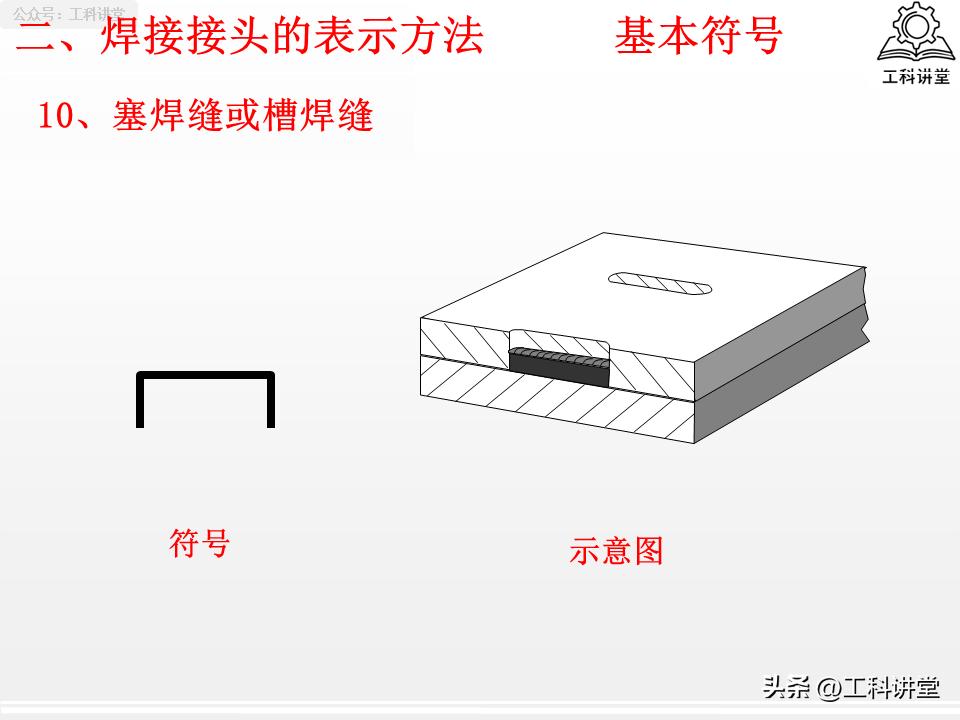

整套焊缝标注体系被划分成基本符号、补充符号这两大板块, 工程制图当中经常会用到12种基础基本符号, 它们分别是: I形, V形, 单边V形, 带钝边V/U/J形坡口。角焊缝, 封底焊, 塞槽焊, 点焊缝, 缝焊缝。

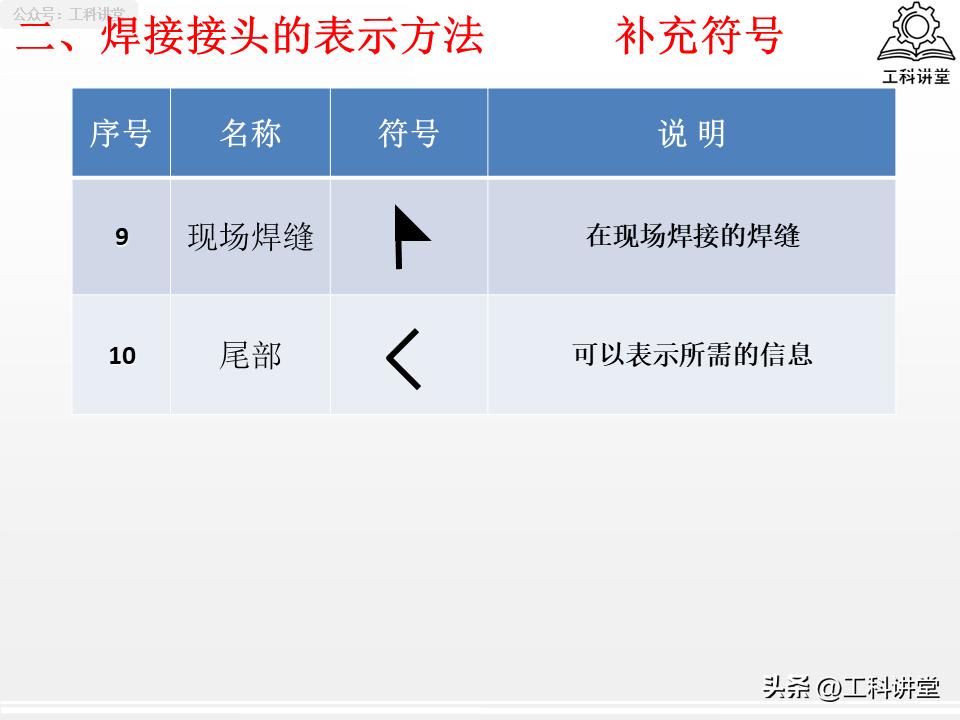

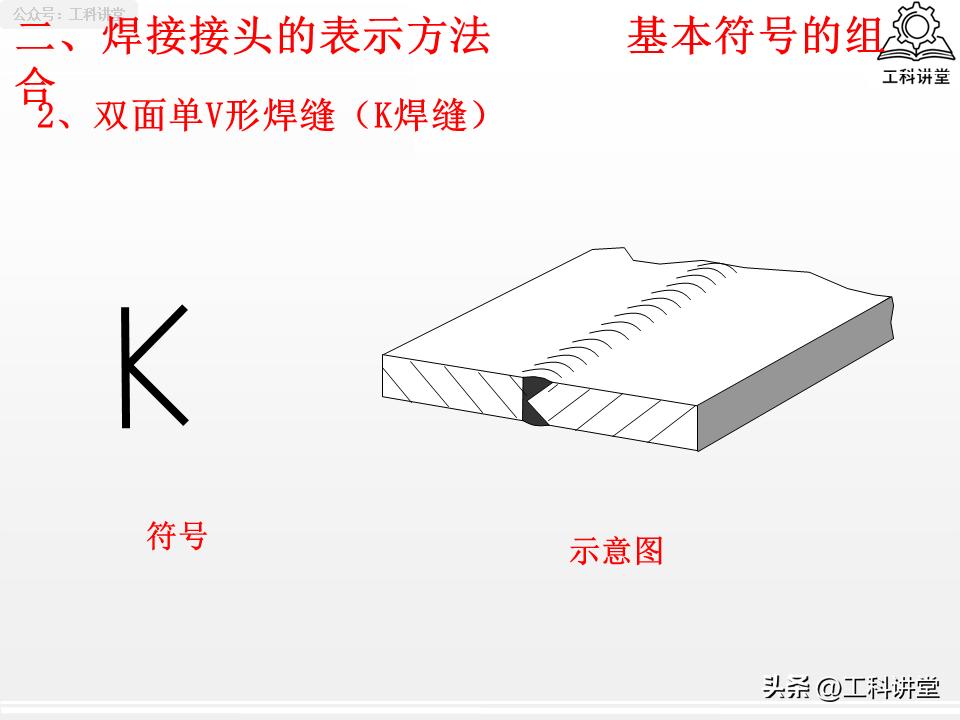

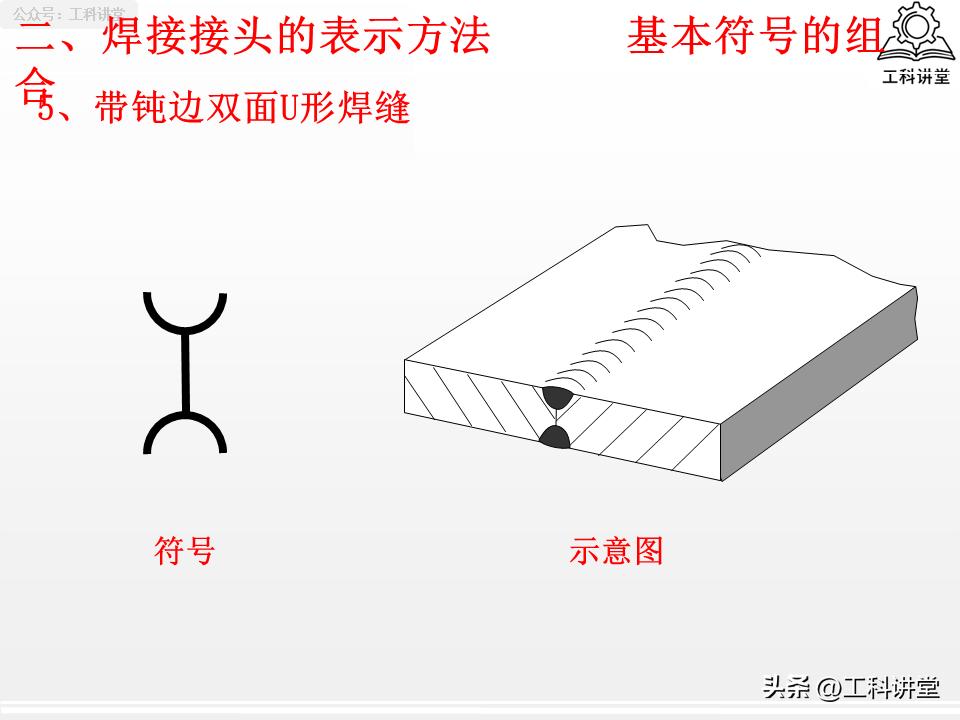

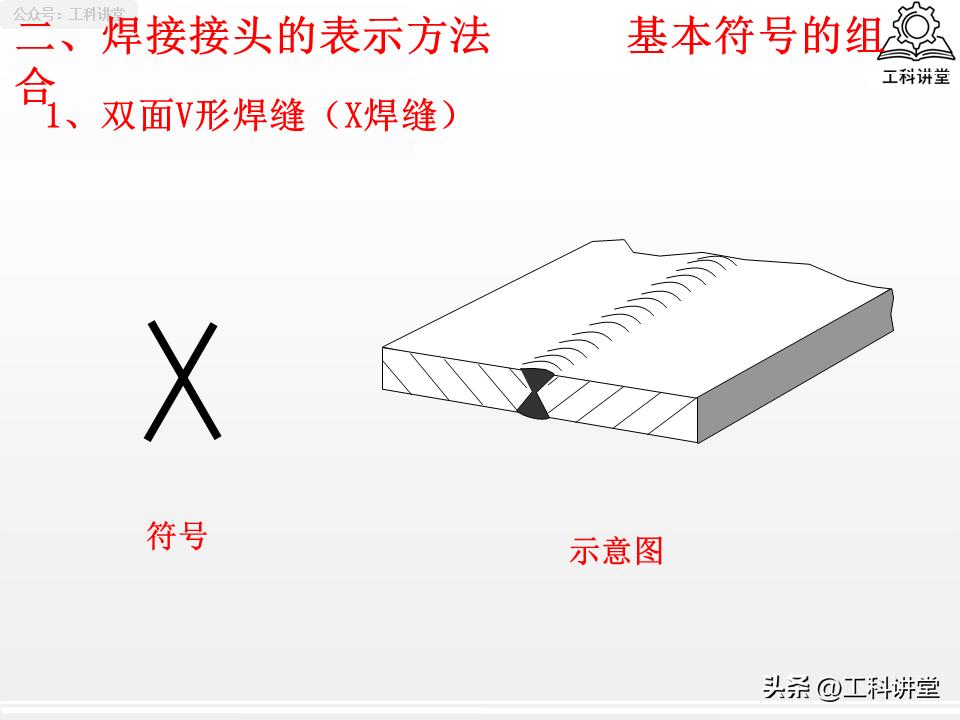

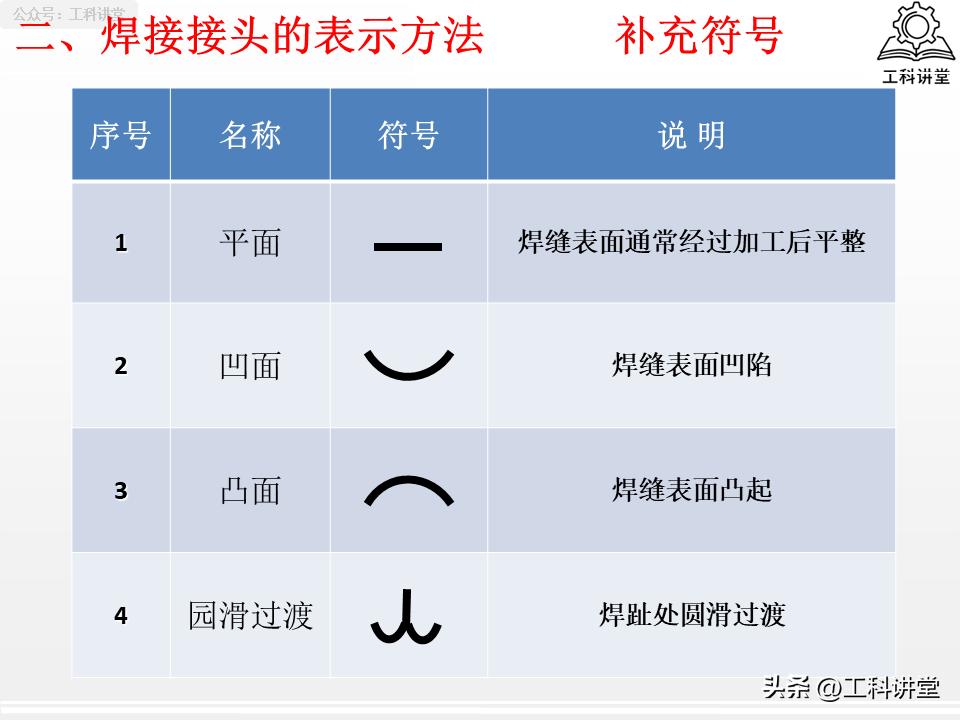

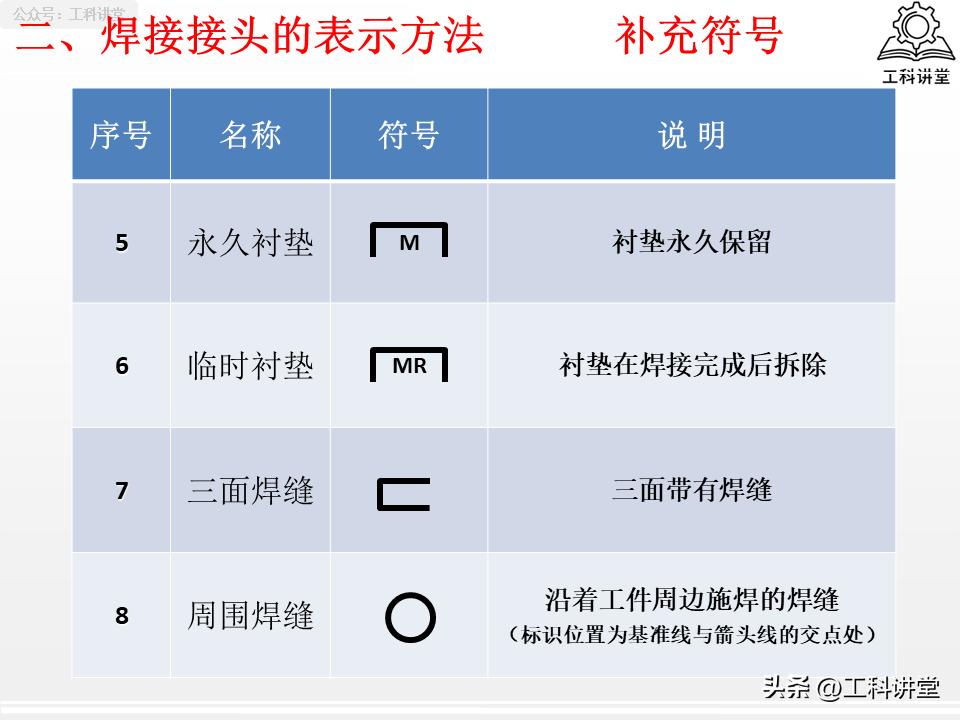

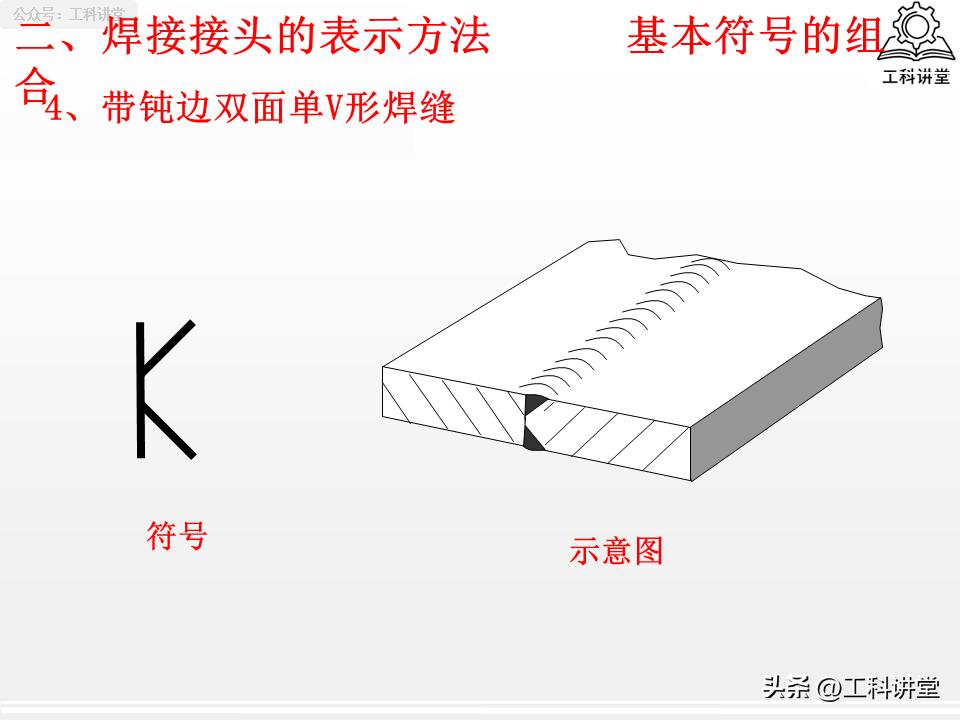

其中, X型亦叫双面V, K型也就是双面单边V这种存在, 乃是基本符号组合以后常用的坡口标识。补充符号具备限定焊缝成型状态之作用, 其涵盖平面、凹面、圆滑过渡、环绕全周焊缝以及现场施焊标记这些情况, 现场符号特被用于专门标注那体现工地现场拼装焊接的焊缝。
三、指引线标注
连接图纸与焊缝的桥梁是指引线, 它由箭头线、实线基准线、虚线基准线这三部分构成, 要牢记位置规则: 基本符号贴实线的时候, 焊缝在箭头指向的那一侧；符号贴虚线的时候, 焊缝在焊件非箭头的那一侧；双面对称焊缝能够直接省略虚线, 实线和虚线的上下位置能够按照需求进行互换, 这是制图最容易踩坑的细节之处。
四、焊缝尺寸标注细则
按照国标规定针对尺寸摆放所提出的固定要求, 焊脚 K 这一横向尺寸, 要写在基本符号左侧, 钝边 p 这个横向尺寸, 同样写在基本符号左侧, 坡口深度 H 的横向尺寸, 也是写在基本符号左侧；焊缝段数标注在符号右侧, 长度标注在符号右侧, 间断间距 n×l (e) 标注在符号右侧；坡口角度要标注在符号上下方位；相同规格焊缝的总数量标注在指引线尾部。
额外再补充两条具备实用性的规则, 符号的右侧不存在长度方面的数据, 这意味着焊缝是沿着构件的全长进行连续焊接的, 对接焊缝的左侧没有坡口标注, 这种情况下默认焊缝是全熔透的。

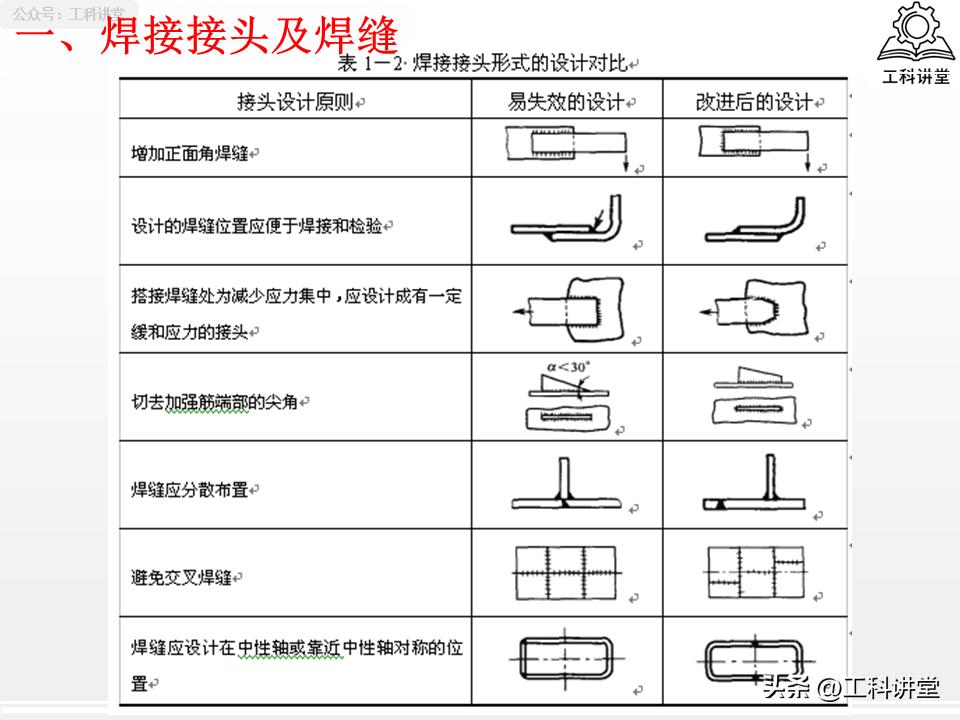

对于设计以及车间焊工而言, 焊缝符号属于通用技术语言, 透彻理解GB/T324标注规章, 则不但能够使图纸设计得以优化、将应力缺陷予以规避, 而且又能够从根源处把车间报废件予以减少。从事工艺工作这么多年, 始终秉持这样的理念: 要是能够简化坡口, 那就不会盲目地去开大坡口, 要是能够分散焊缝, 那就会避开焊缝交叉, 规范标注始终都是控制焊接成本的关键所在。
这是一份关于焊接符号的PPT讲义内容, 在文末可查看该PPT讲义的源文档以及相关的延伸干货。
