搞焊接工艺以及图纸审核好些年了, 长期置身于车间和人对接生产, 对钢结构施工图纸进行校验核对, 察觉到一种常见的毛病: 不管是已经从事这个工作多年的资深焊工, 还是刚刚开始着手制图的机械方面的工程师, 焊缝相关的标注出现差错、接头选型出现失误, 这乃是项目需要返工的主要引发原因。
好多小型的钢结构、非标设备, 只因图纸符号写得含混不清, 坡口开错了, 焊缝焊长并不够, 就白白把工时与原材料给浪费掉了。今天的这期文章, 是以国标GB/T324 -2008为基准的, 结合现场实操的经验, 系统地梳理焊接接头选型以及焊缝符号全套标注规范。

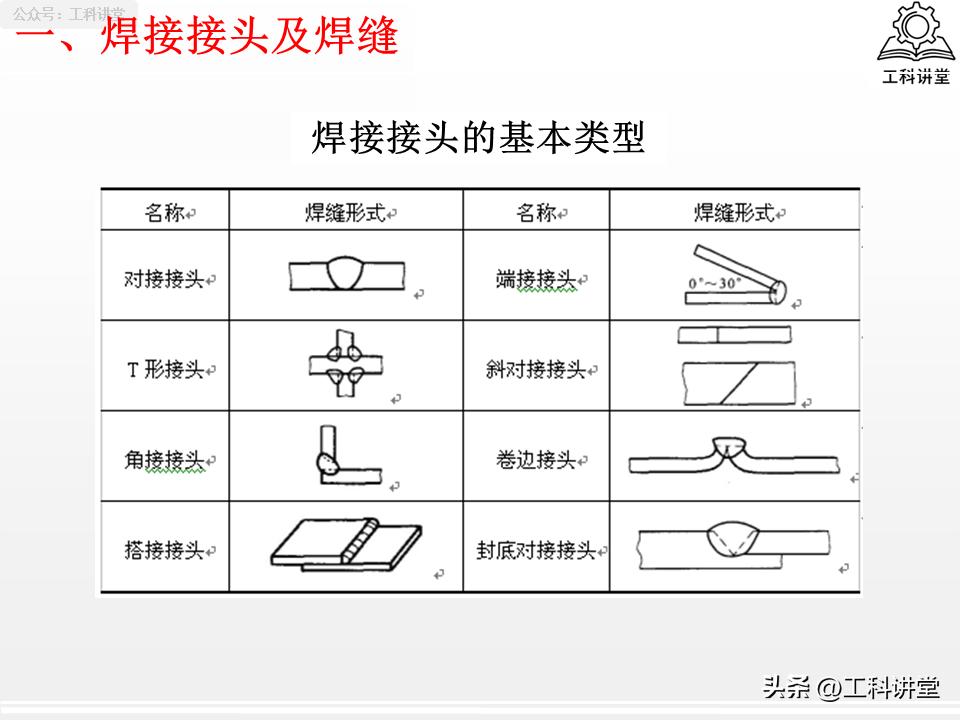

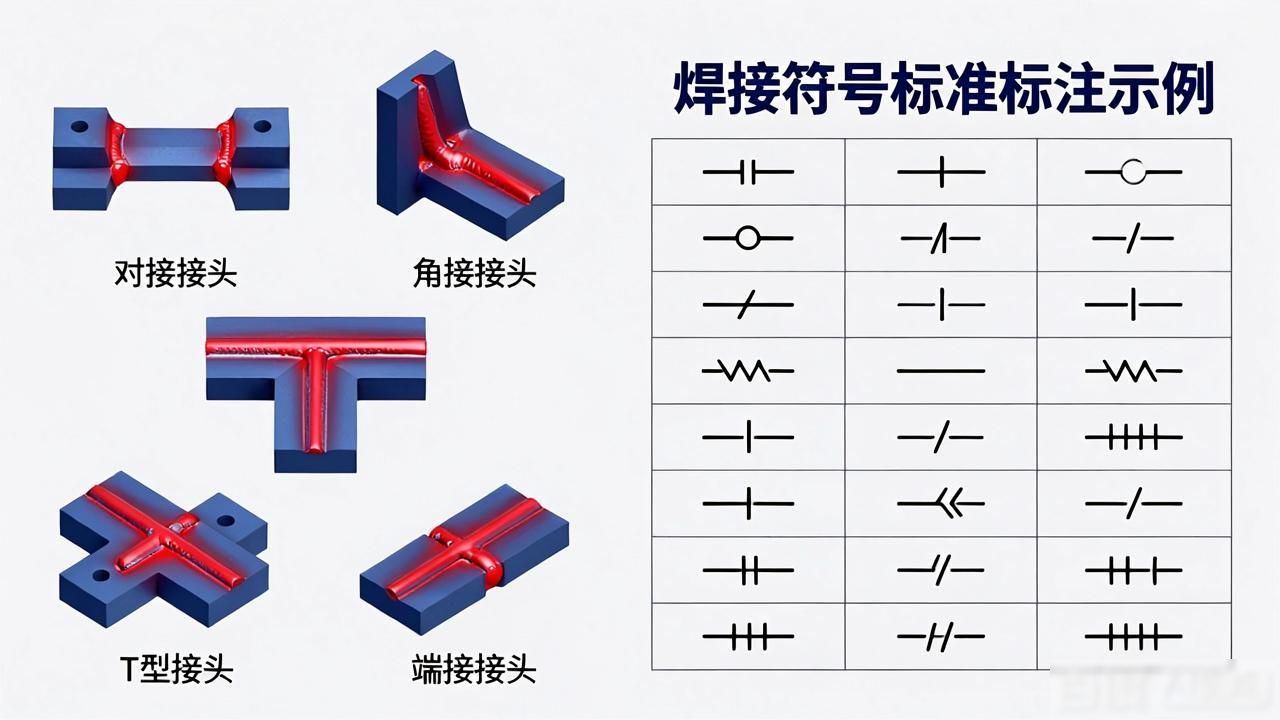

一、五大类焊接接头

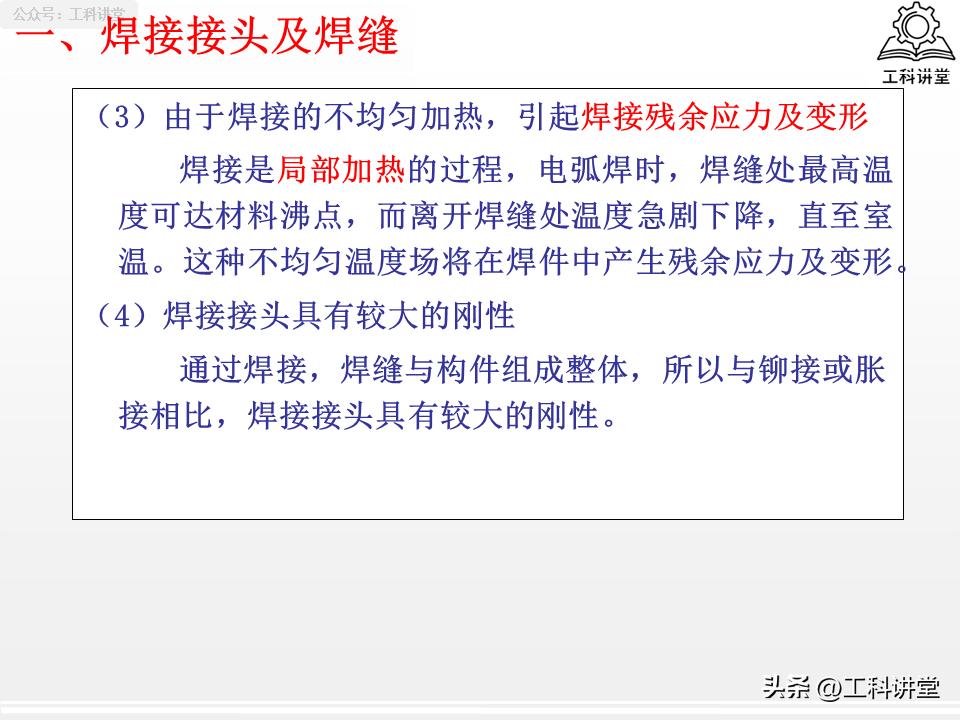

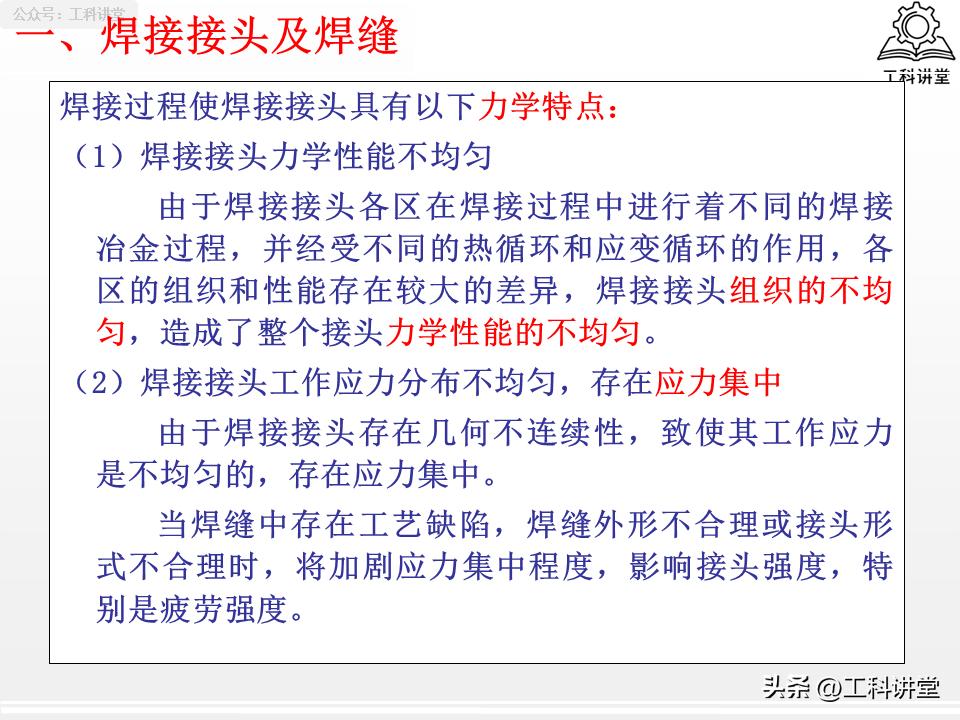

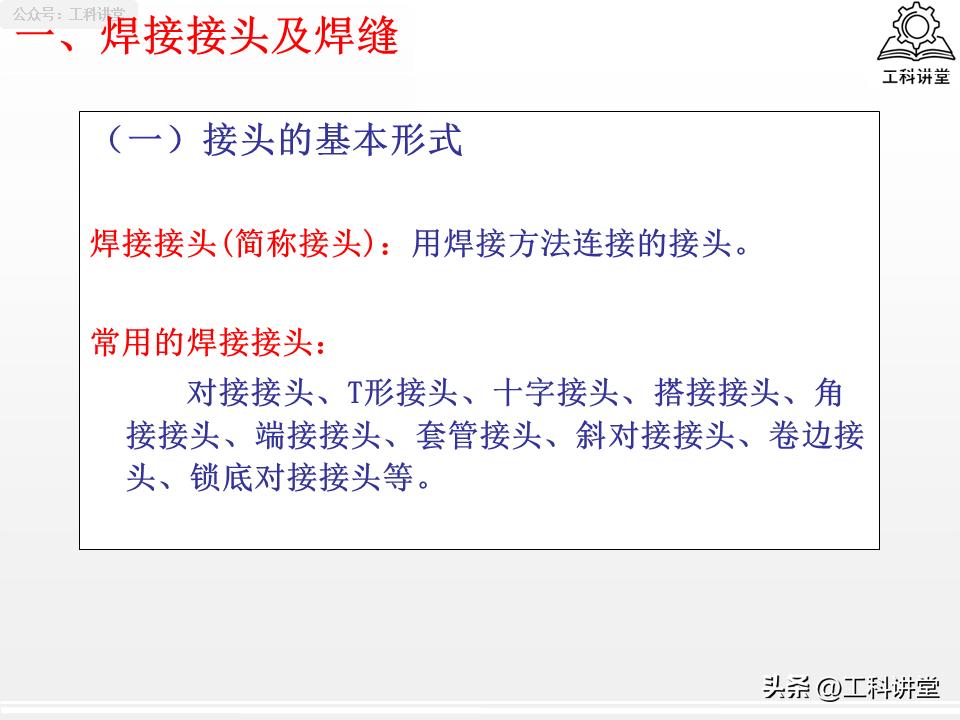

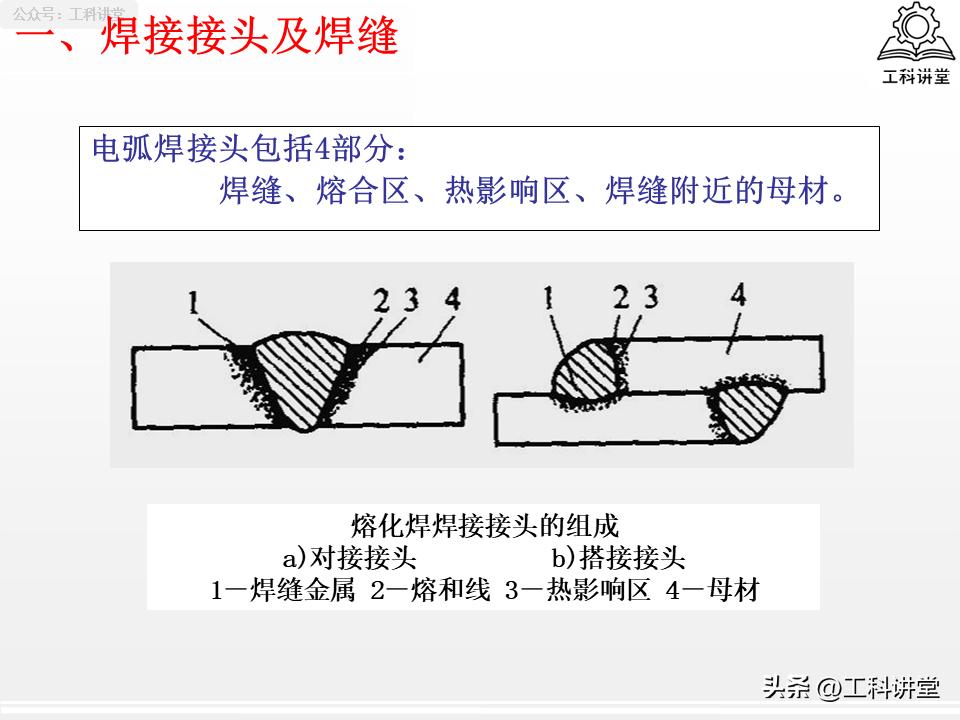

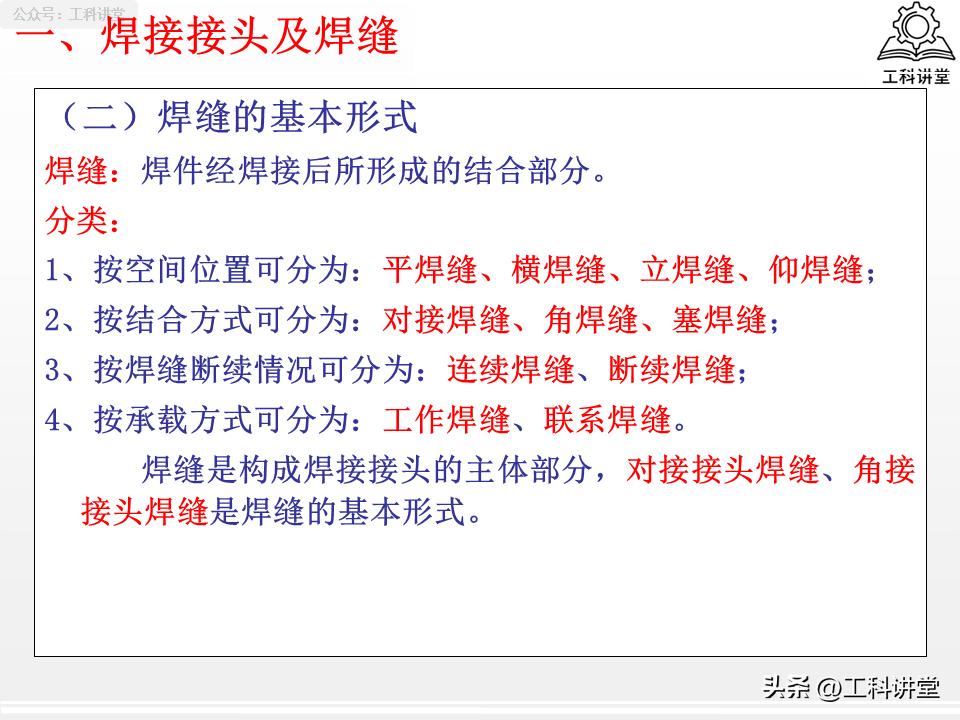

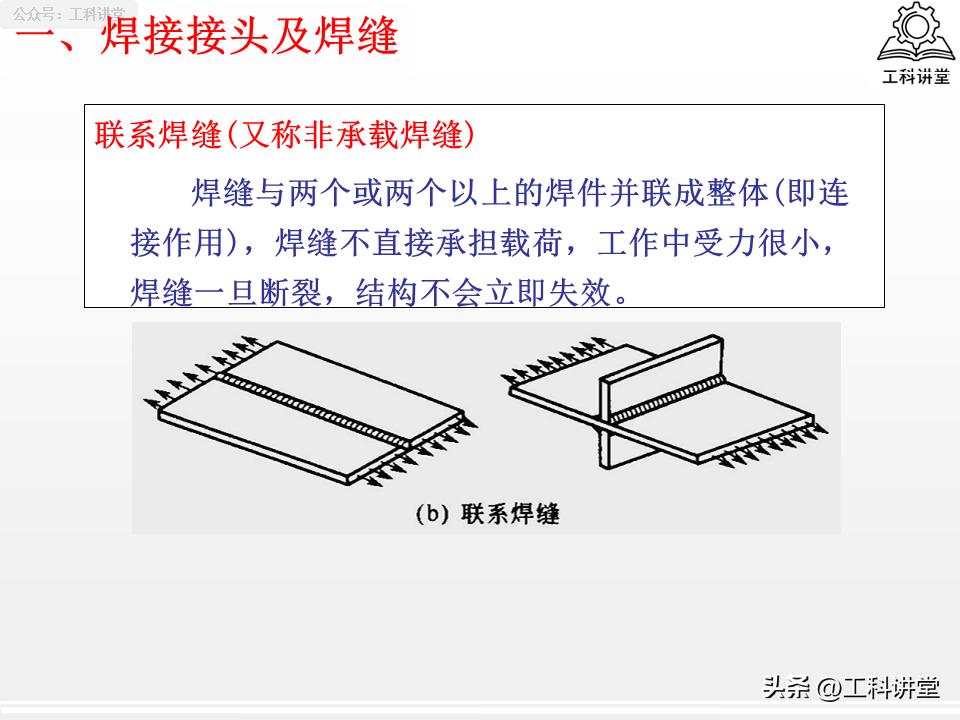

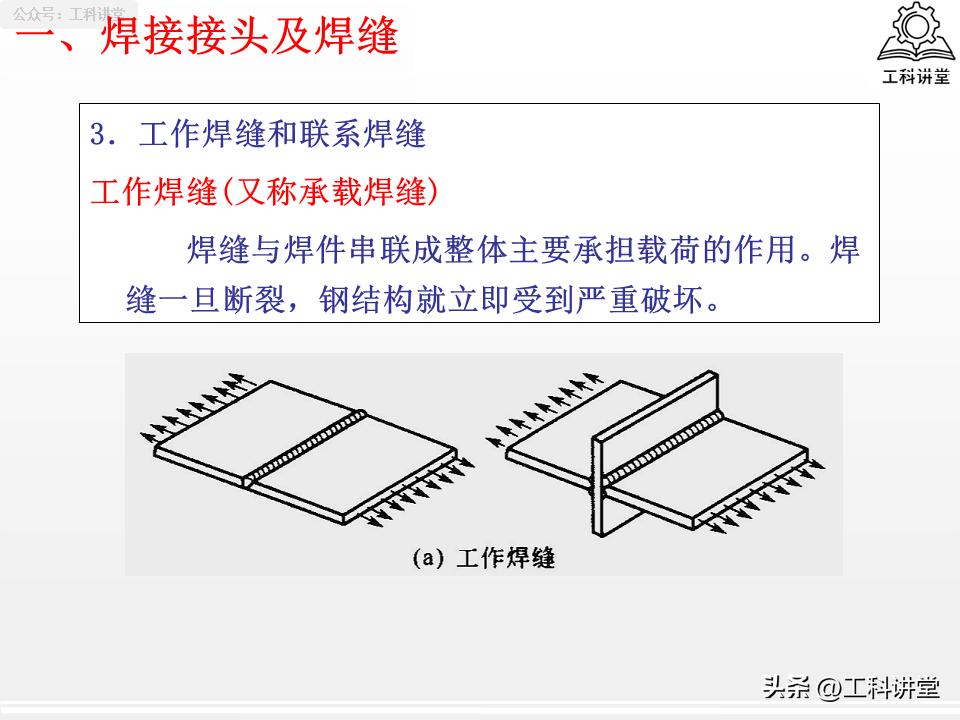

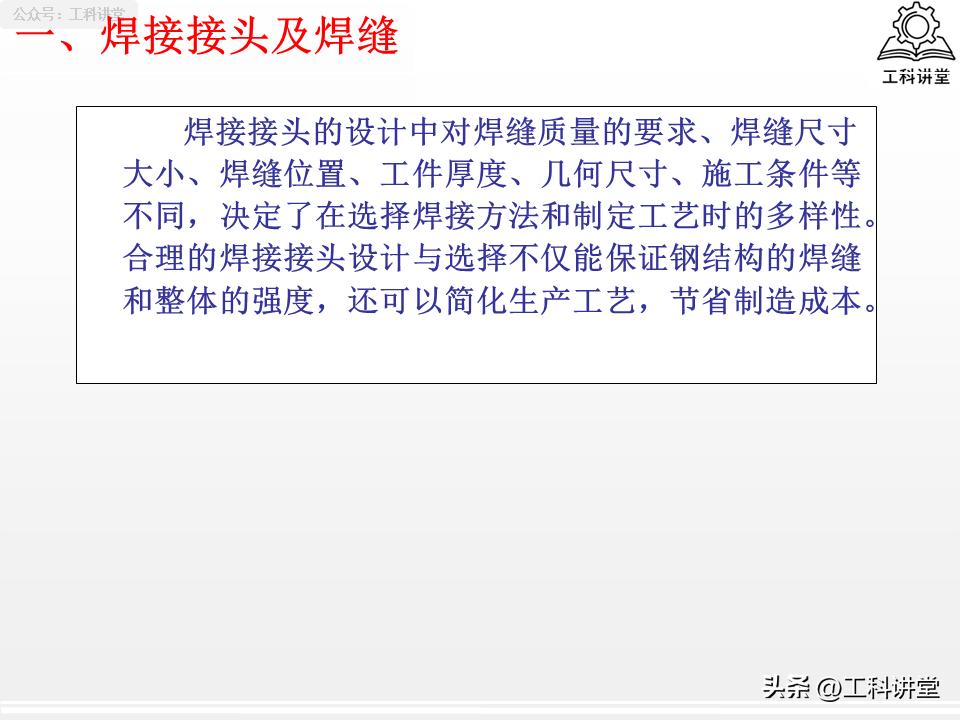

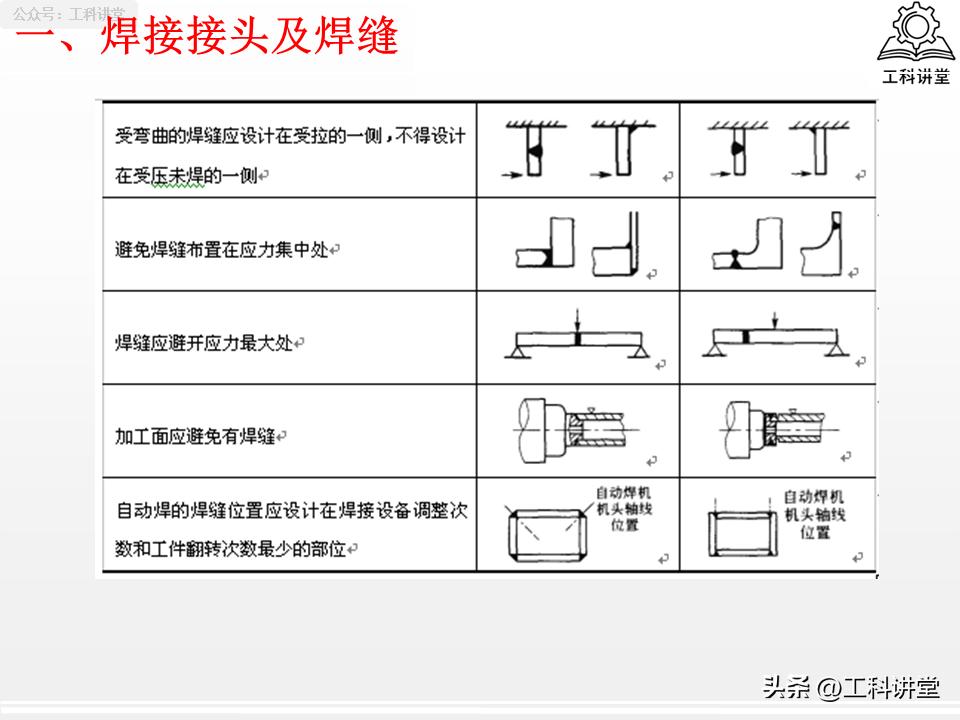

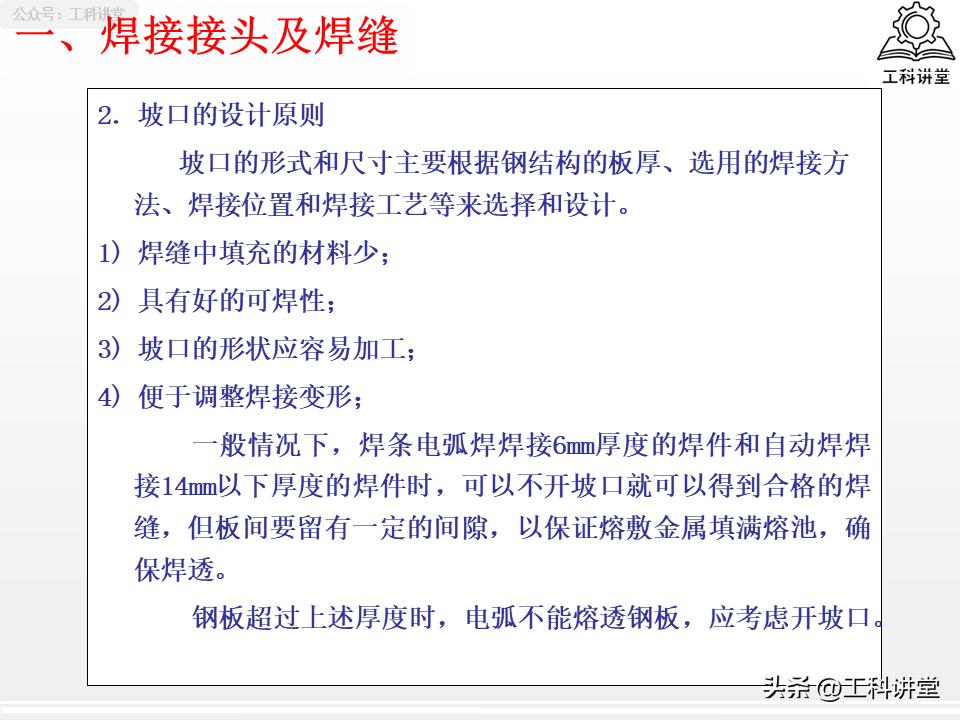

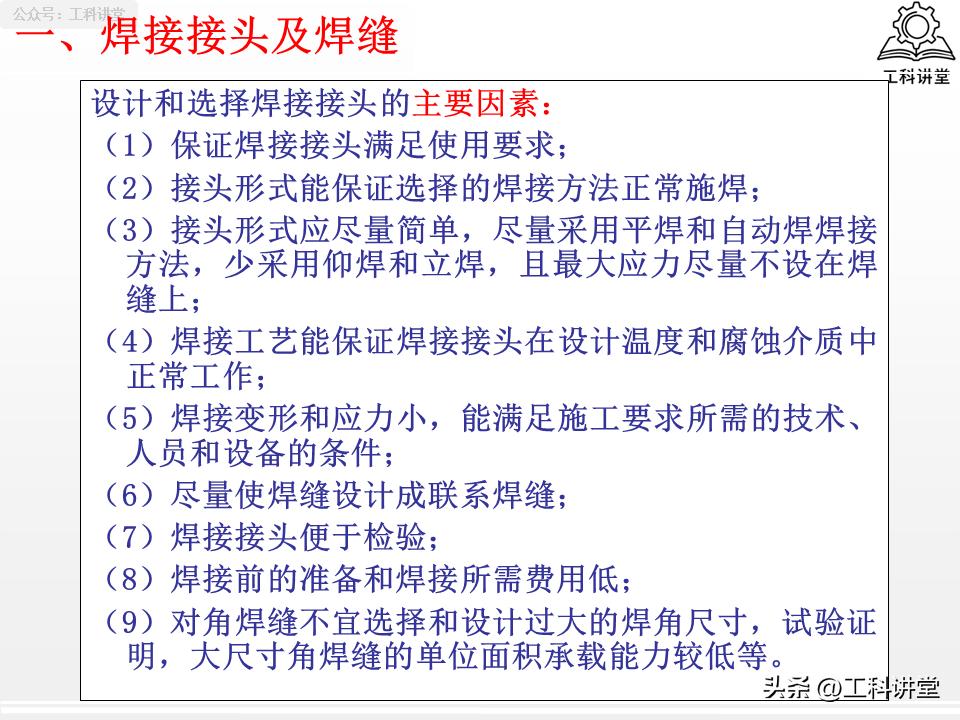

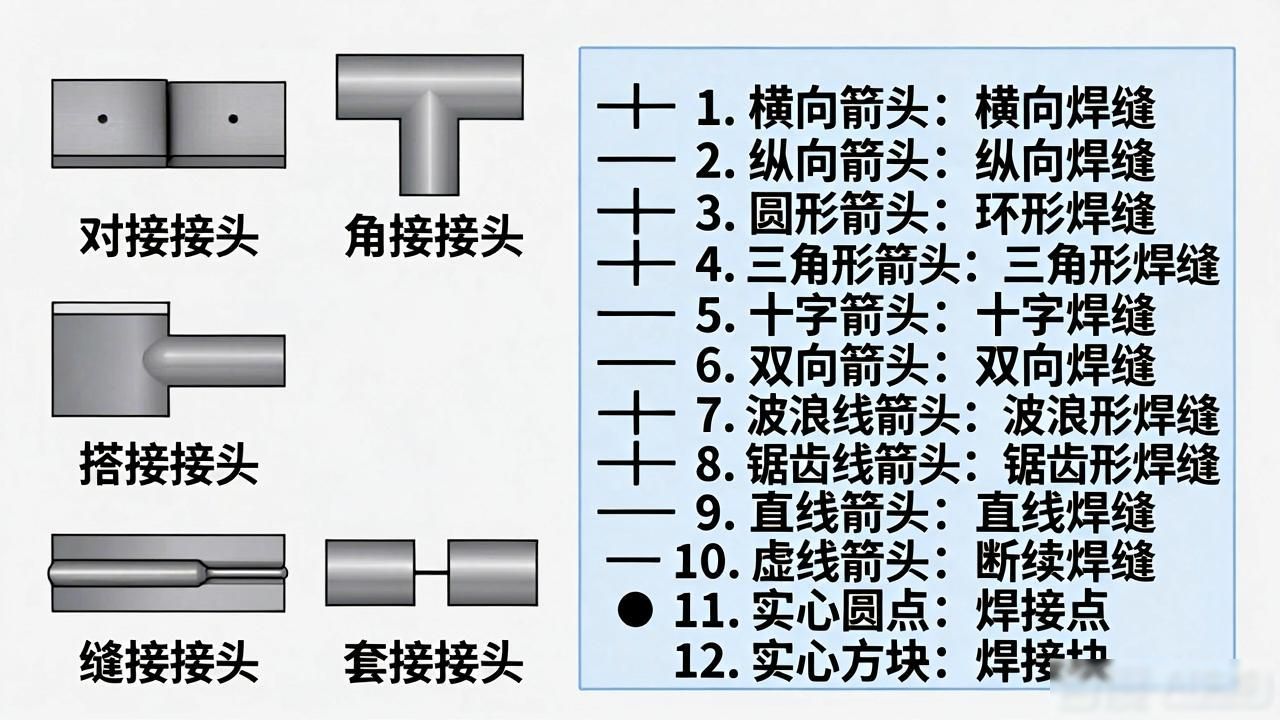

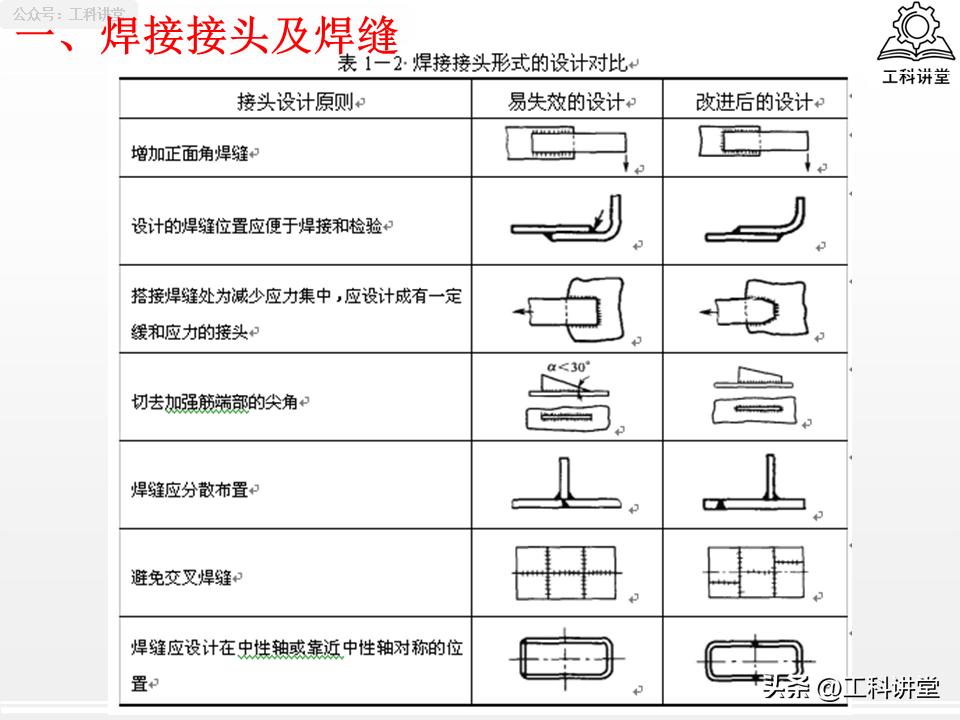

电弧焊的接头, 都由焊缝金属、熔合区、热影响区、母材这四个区域构成, 因受焊接热循环影响, 所有接头普遍有力学性能不均、应力集中、残余焊接变形、整体刚性偏大这四项固有特点, 这也是选型时的核心考量点。日常工程最常用的是四类基础接头, 再加上衍生端接接头, 总共是五类。

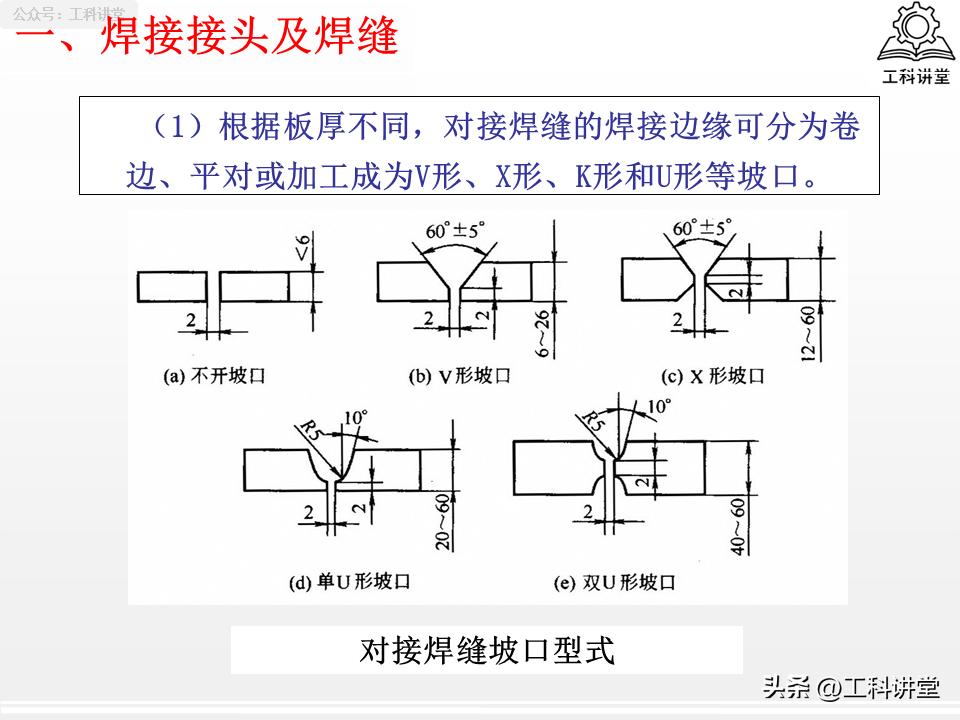

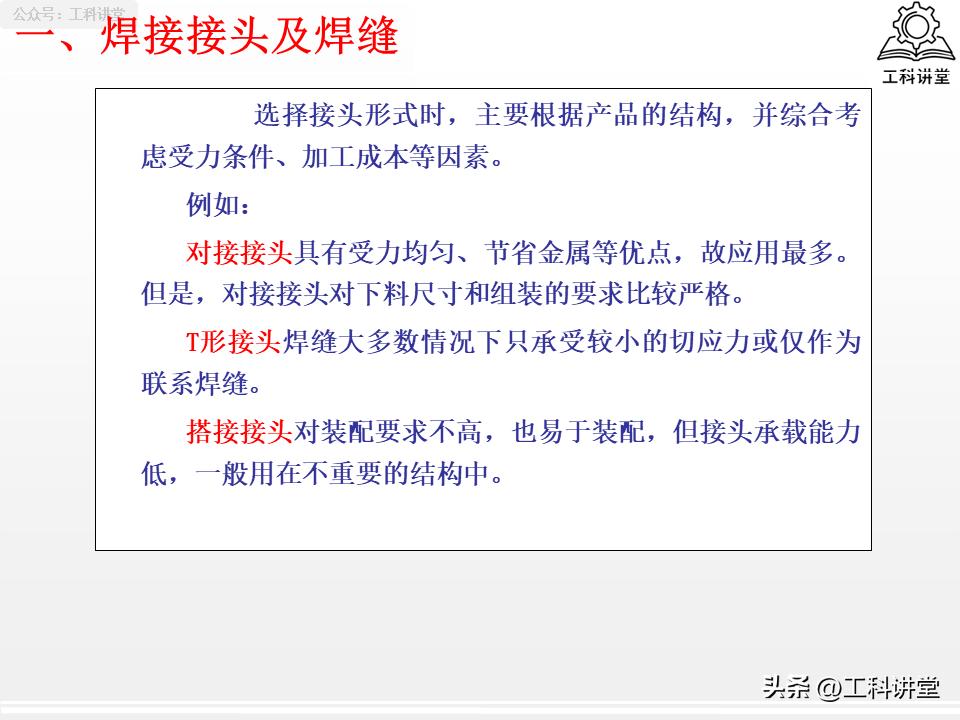

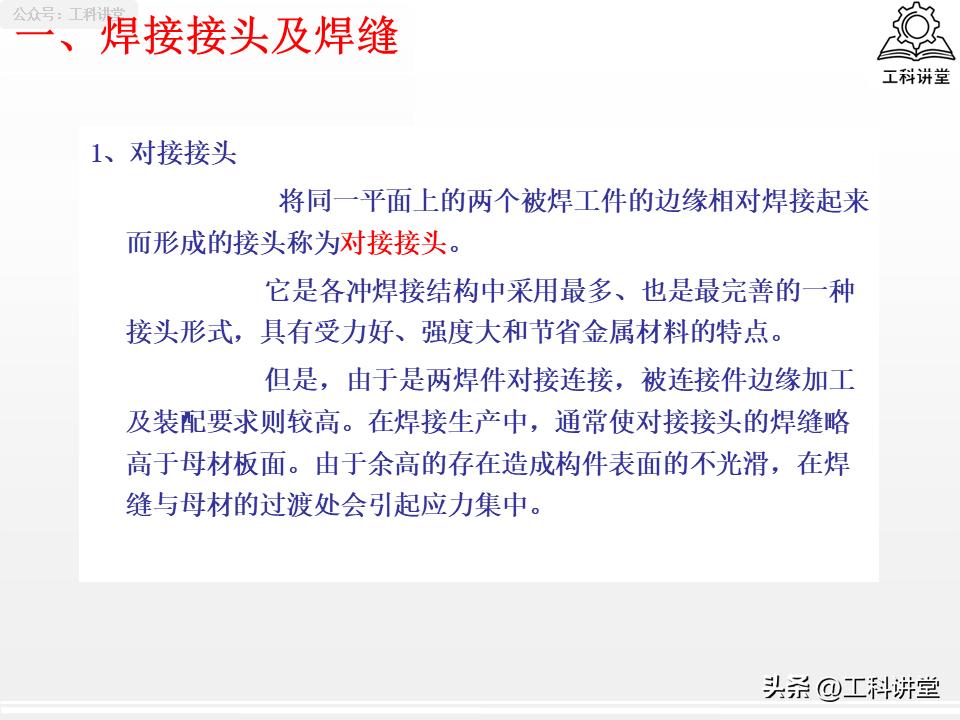

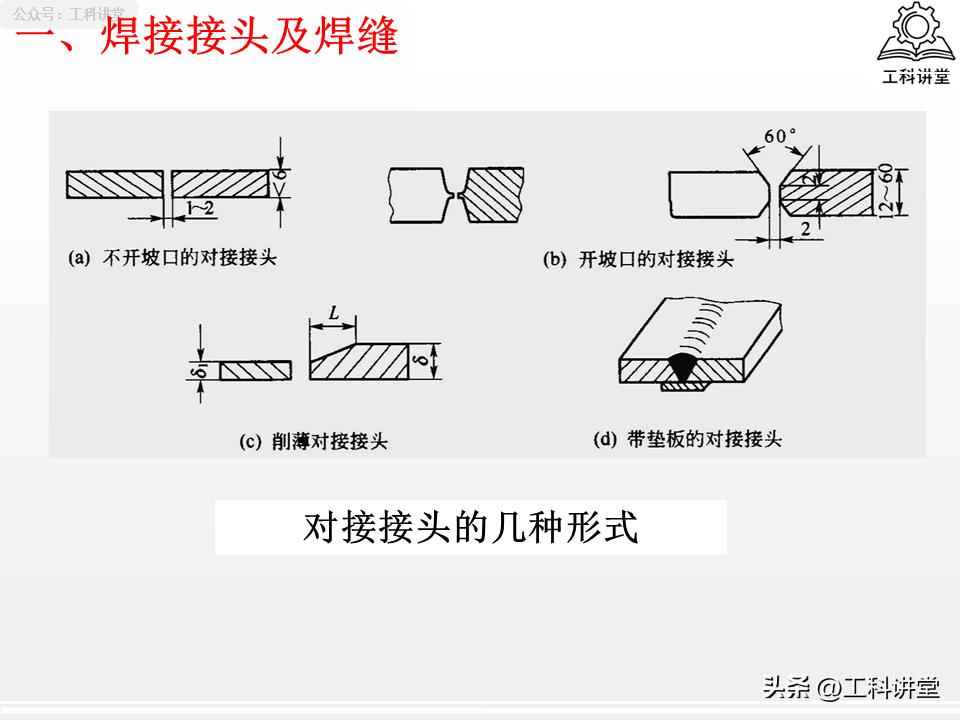

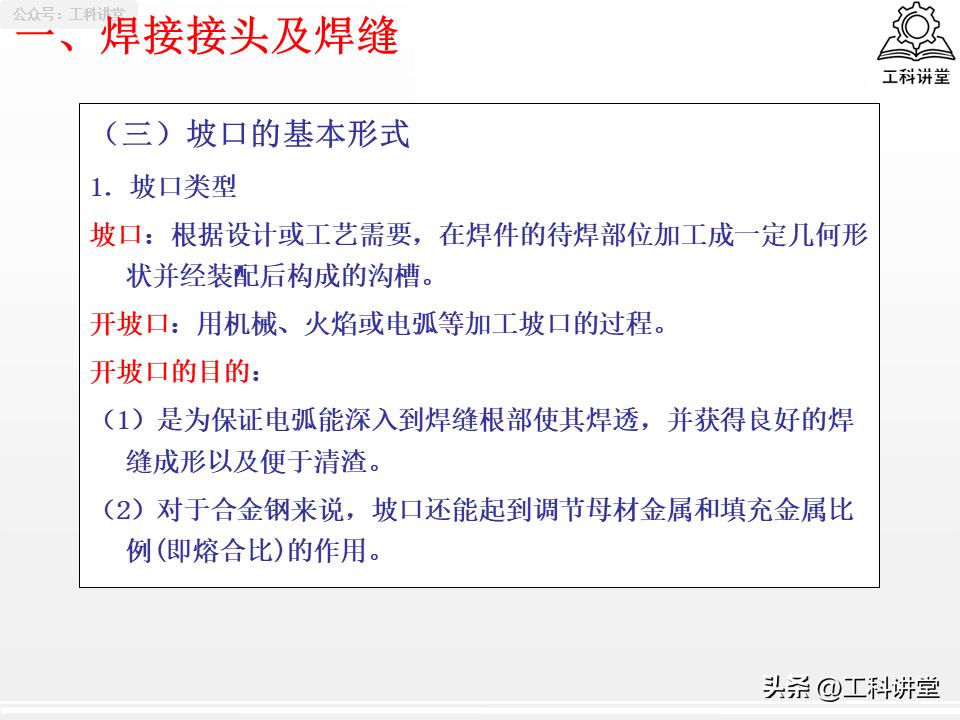

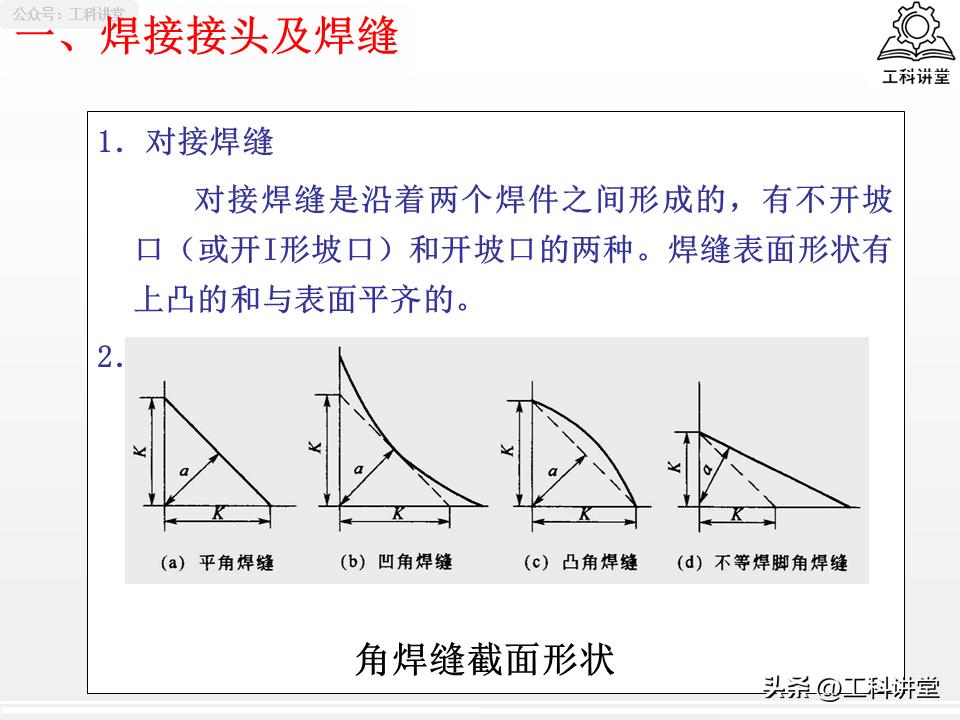

1.对接接头, 是全行业之中受力最为优良突出的接头样式形态 , 它具有节省母材的特性优点 , 是压力容器、主梁等关键受力部件要素的首要选择对象 , 然而其对于焊件下料以及装配精度等级的要求极为严格苛刻。

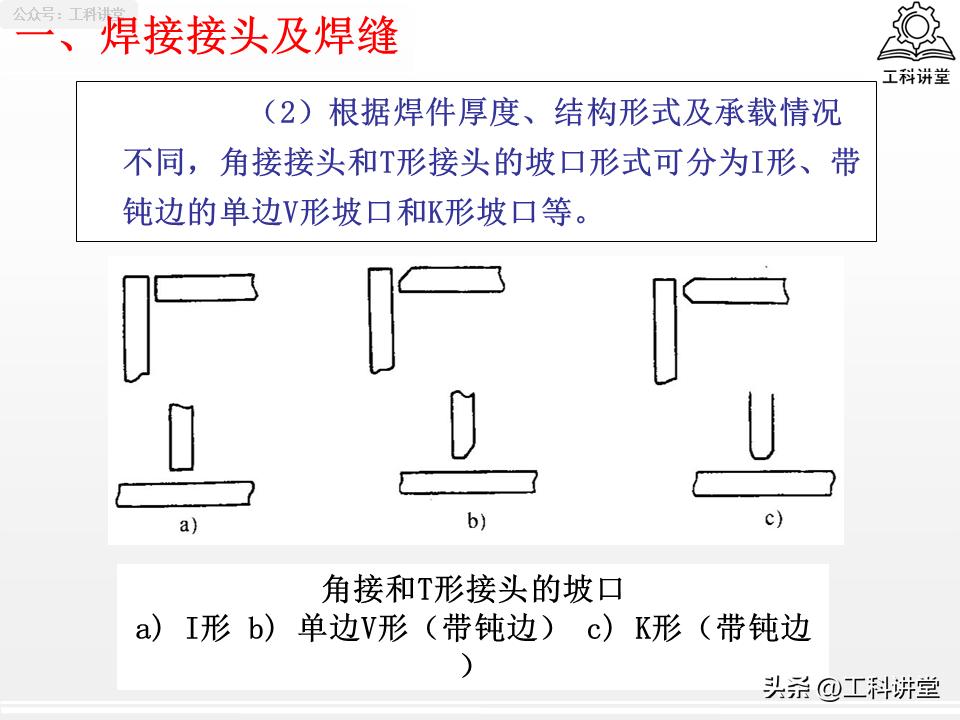

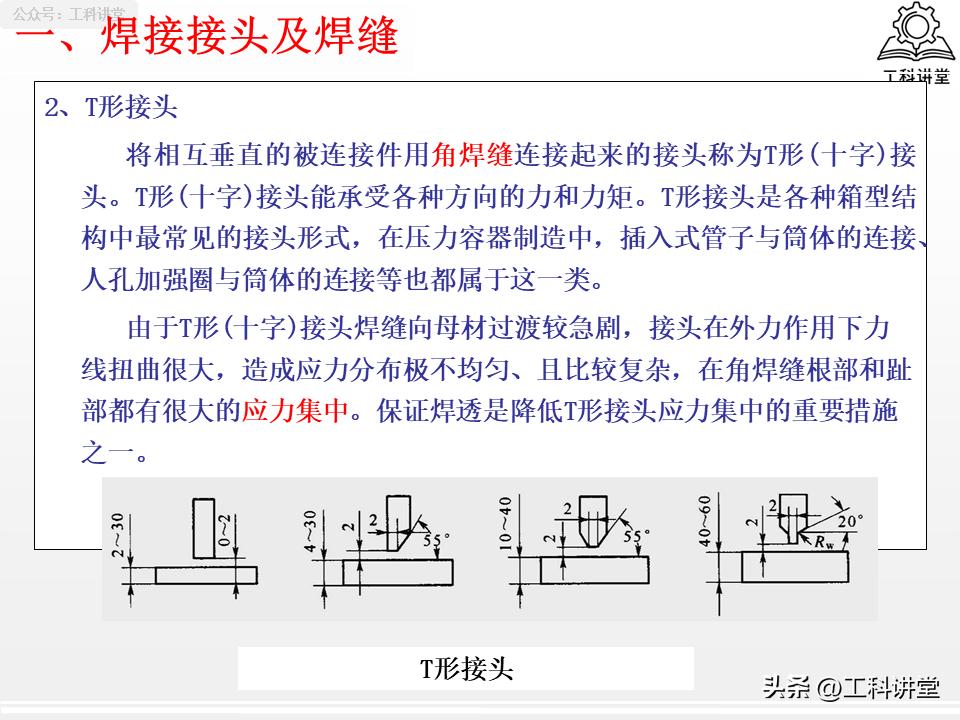

2.T形（十字）接头, 是箱体结构、设备补强圈的标配, 其单面焊根部极易出现应力集中, 对于厚板而言尽量采用开K形坡口进行双面焊。

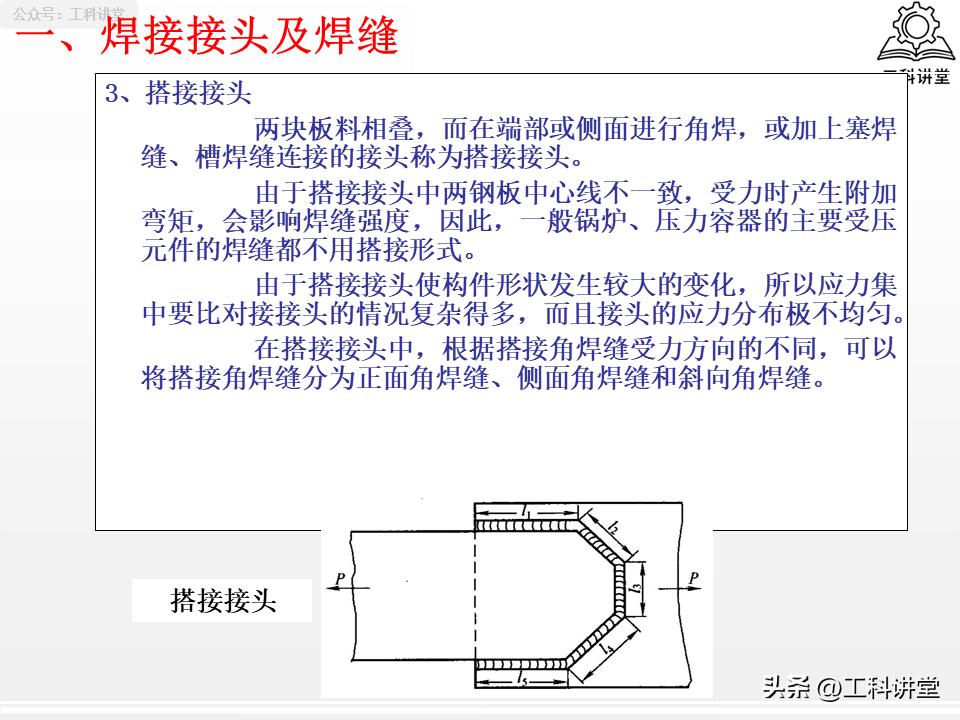

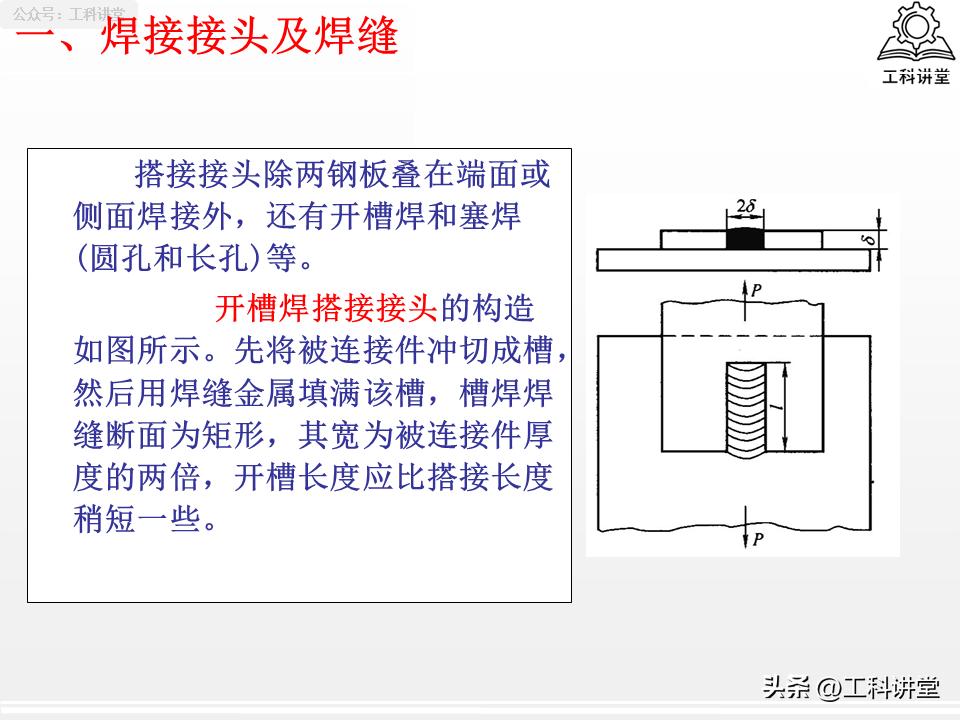

3.对加工精度要求相对较低, 装配较为简便的搭接接头, 板材错位受力时会产生附加弯矩, 承压类设备主焊缝禁止采用搭接结构, 仅于次要连接件处使用。

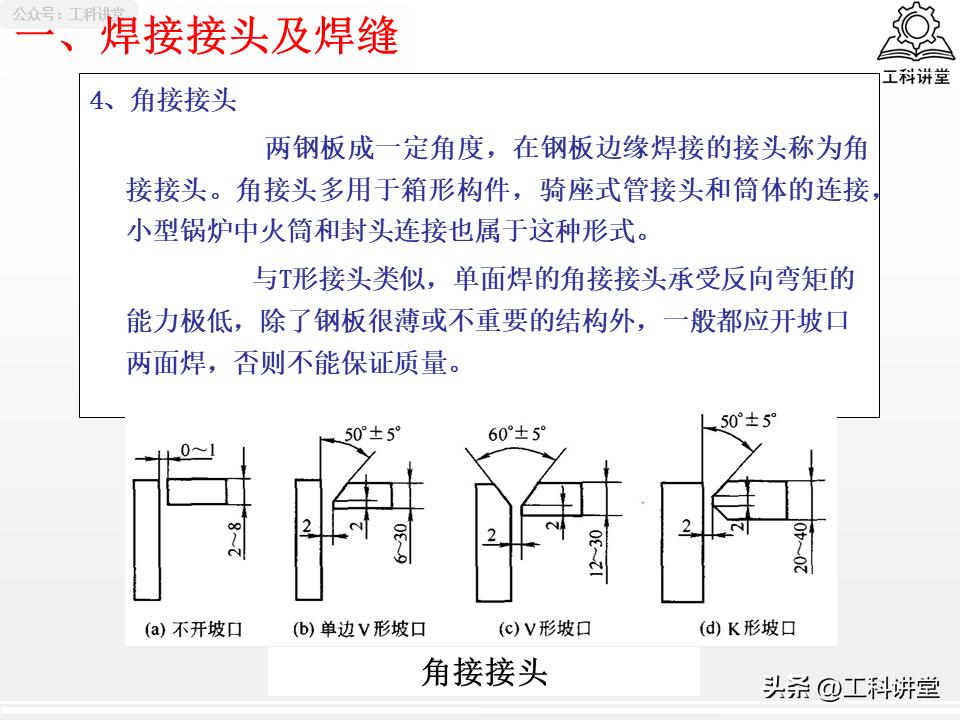

4.角接接头, 常用于箱体边角以及小型封头的拼接, 对于薄板而言能够进行单面施焊, 并, 而中厚板材则必须要双面开坡口以实施焊接。
5.端接接头：多用于薄板卷边连接，应用场景相对小众。

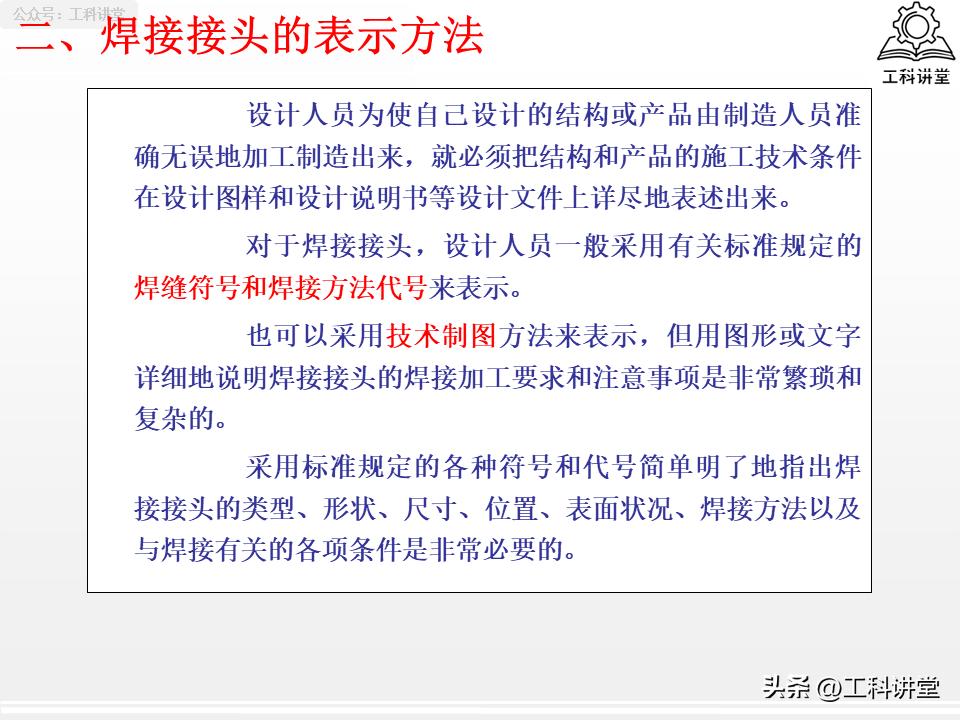

二、国标 12 种基础焊缝符号，分清基本、补充两类标识

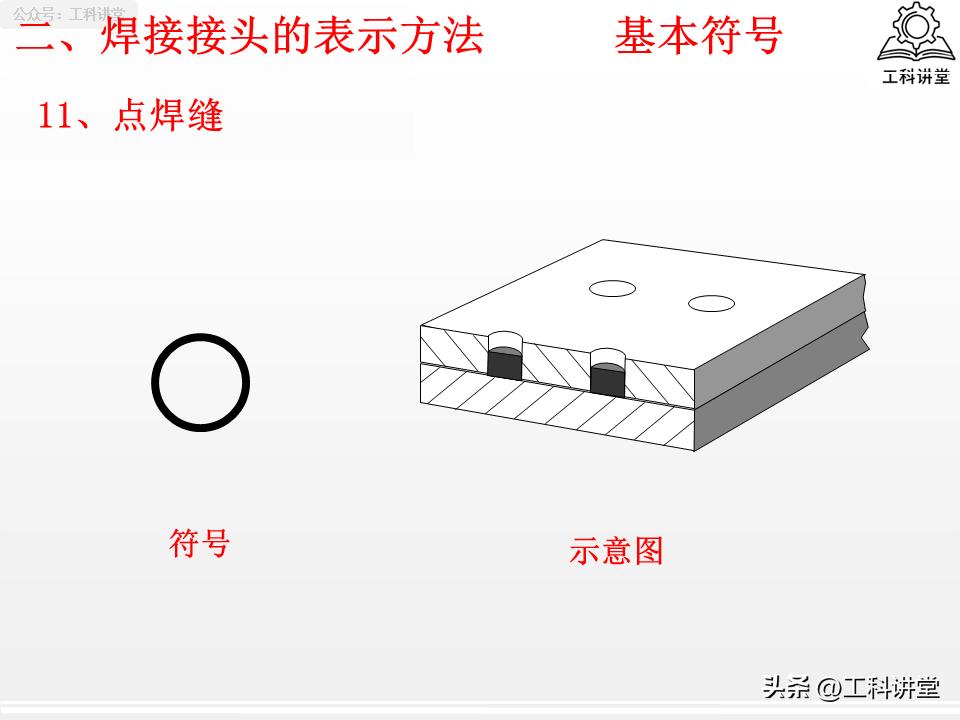

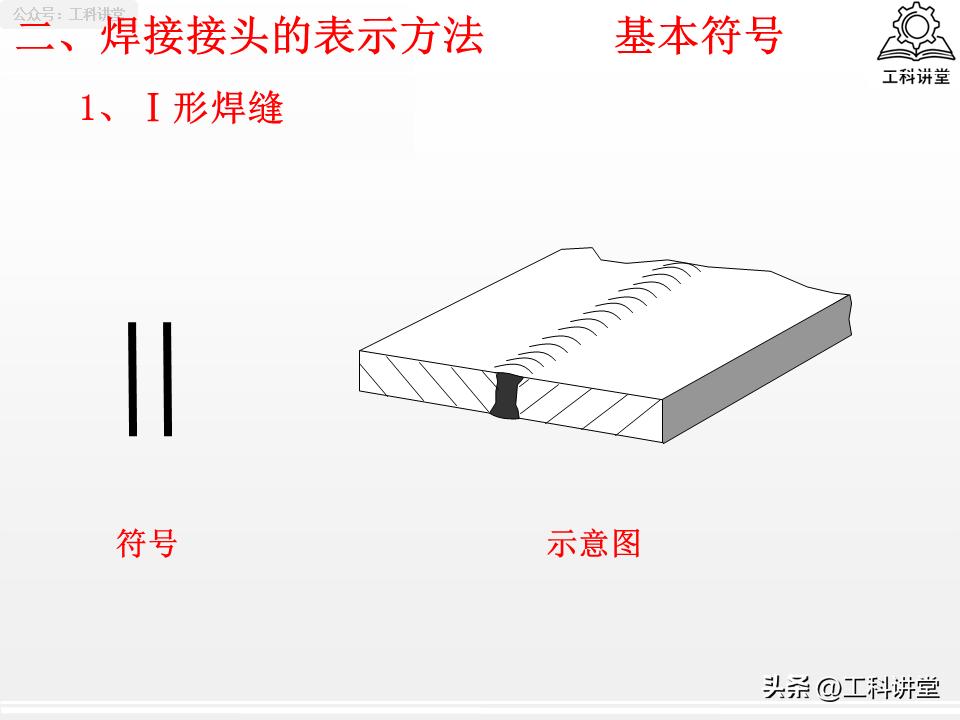

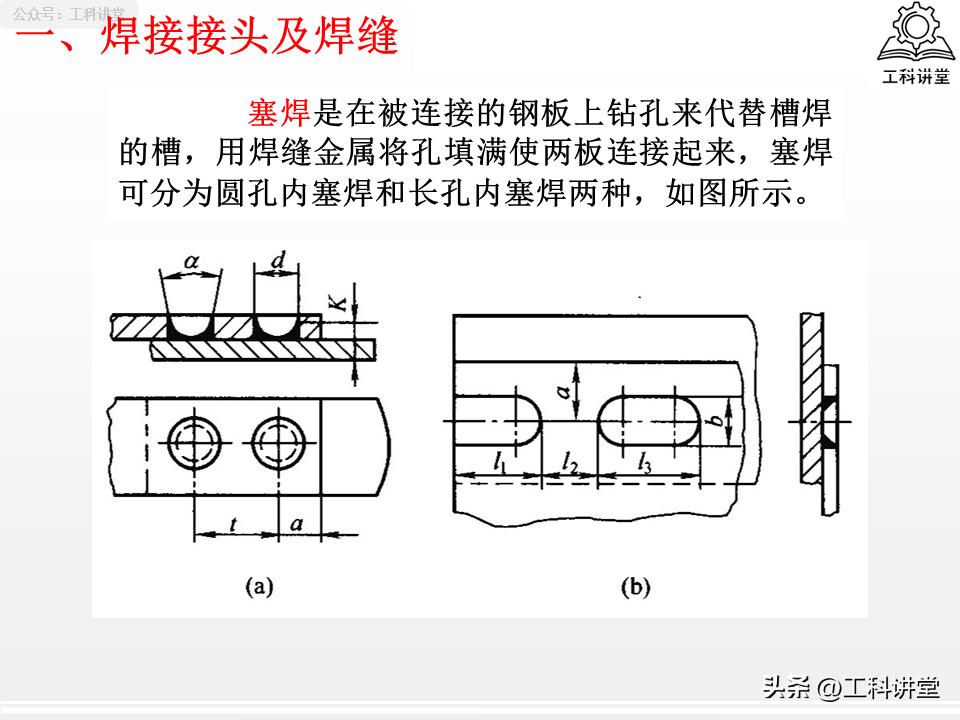

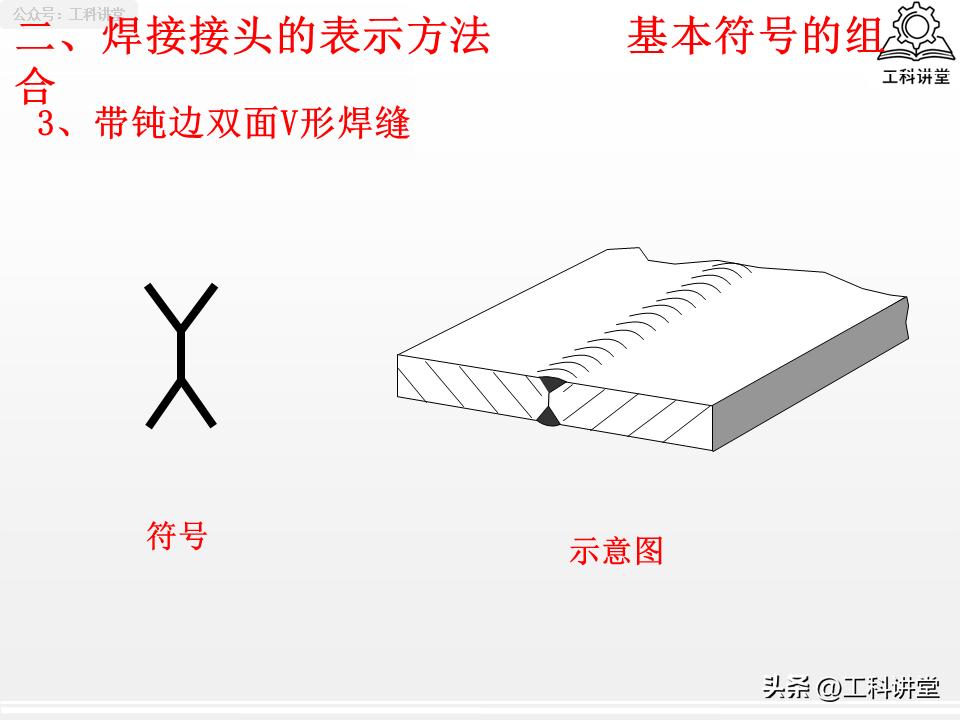

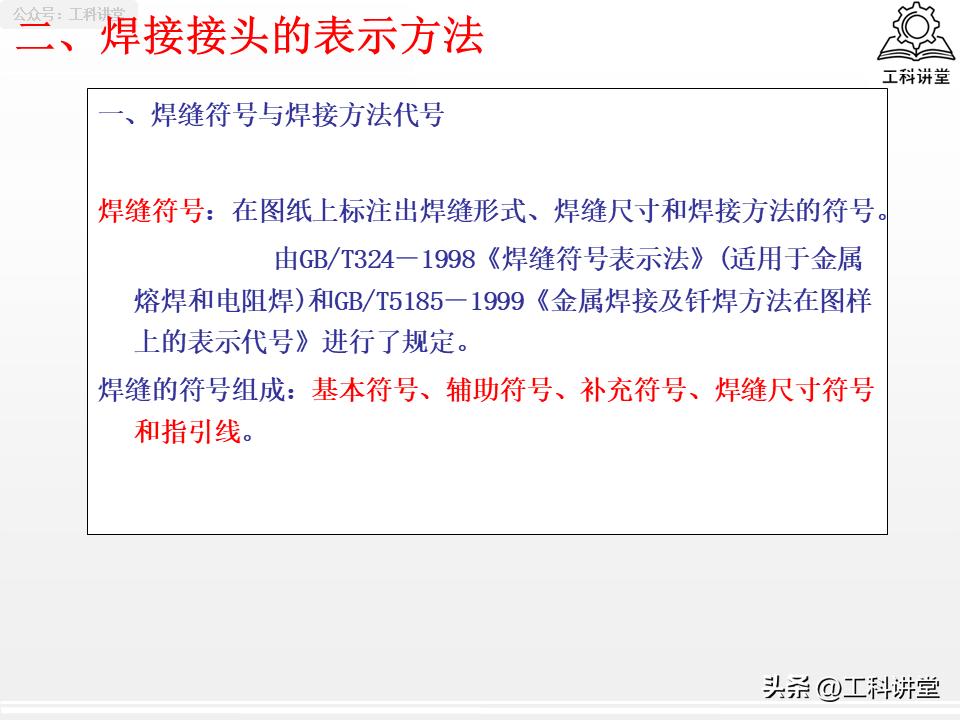

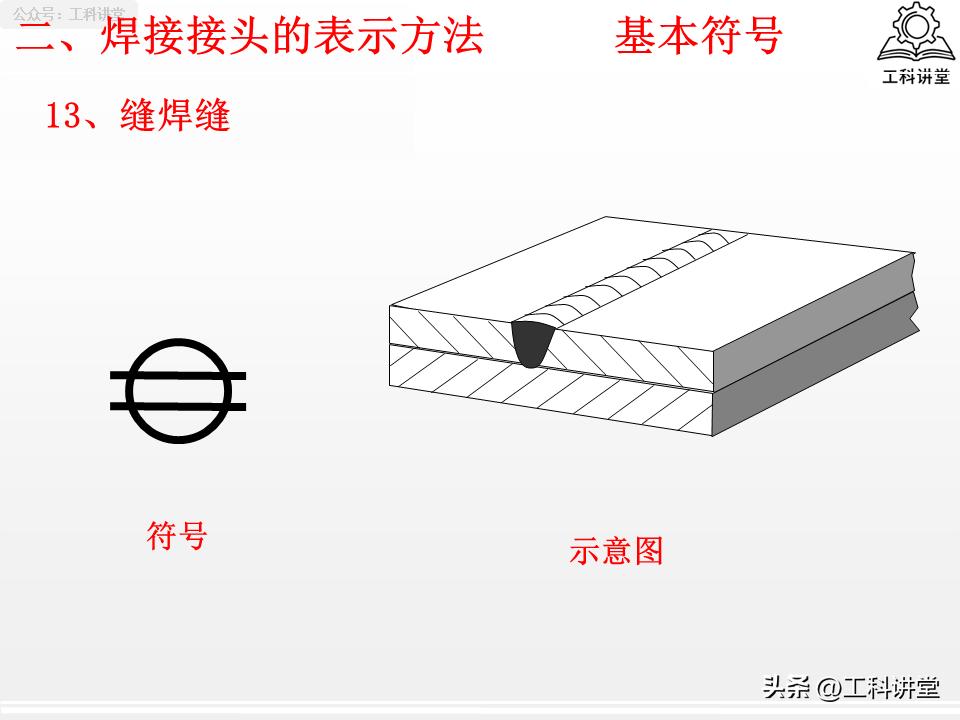

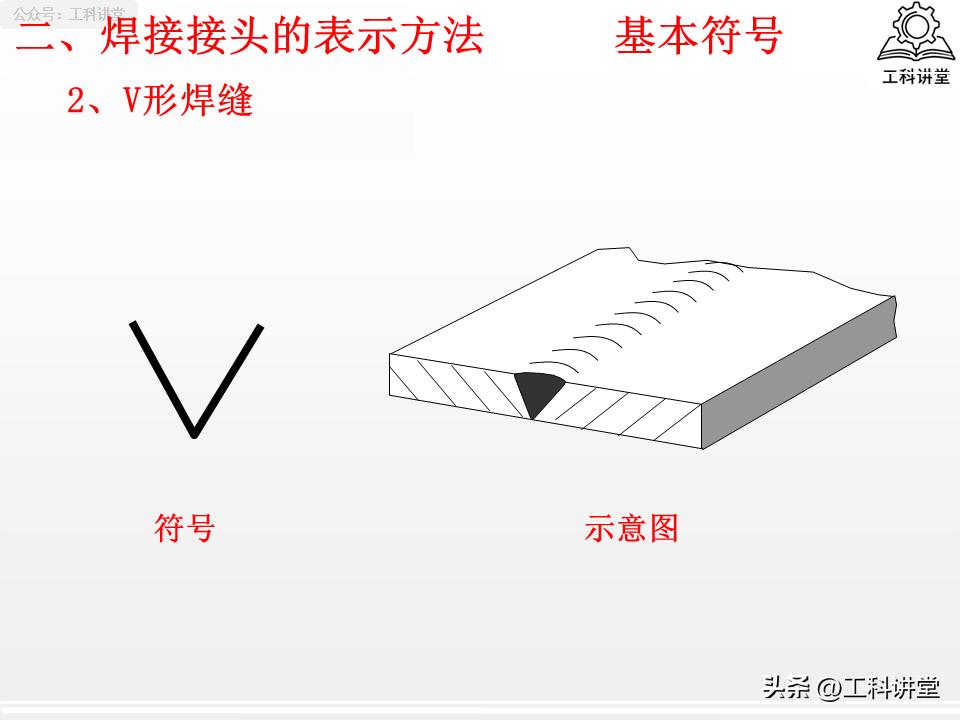

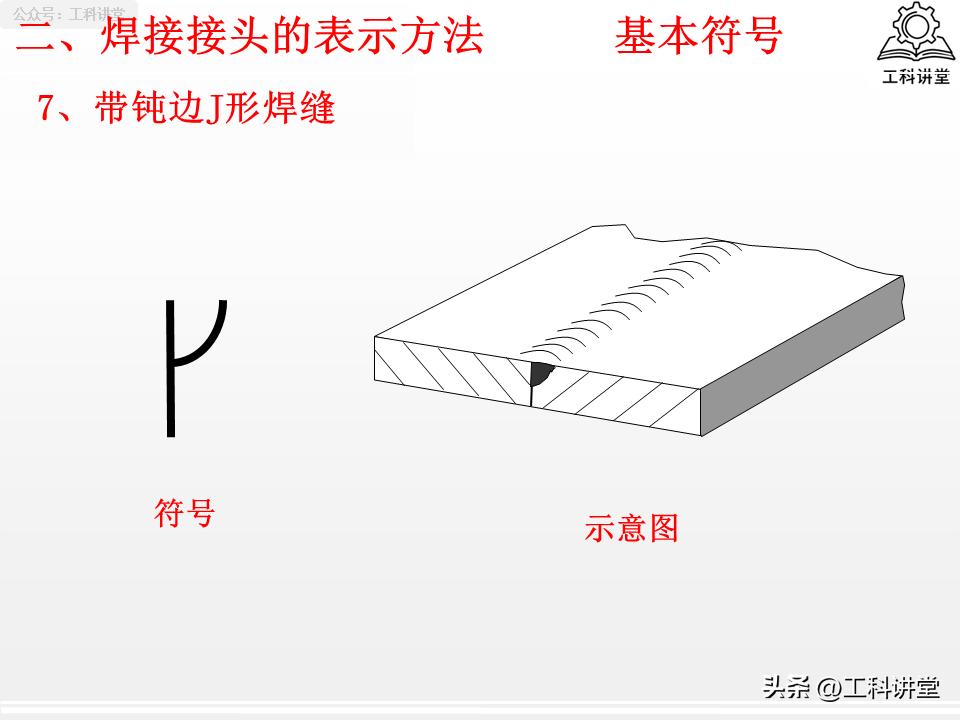

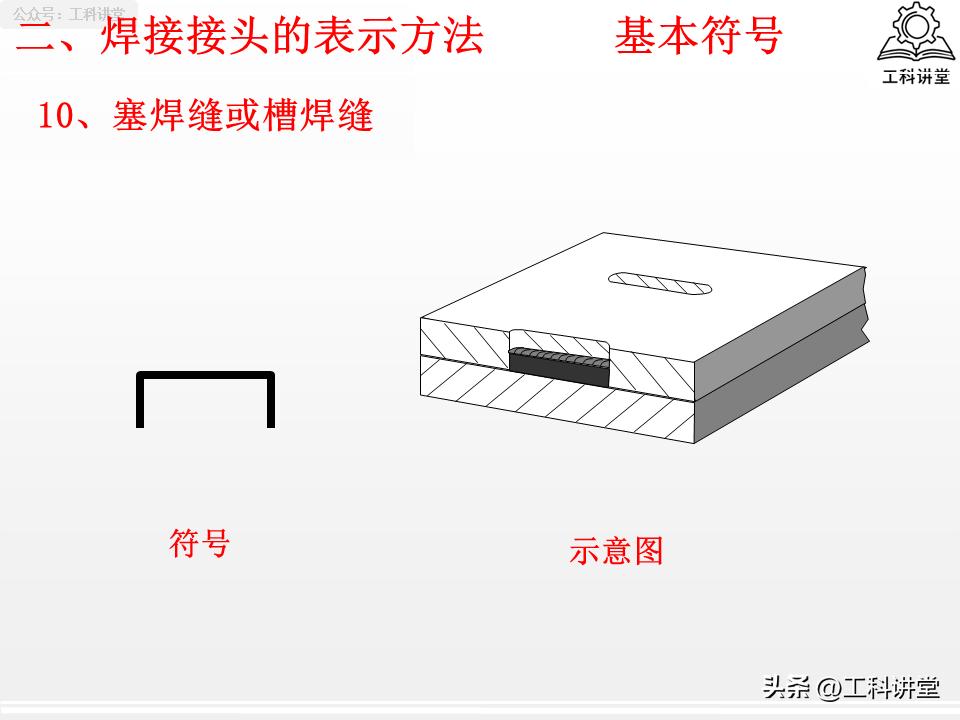

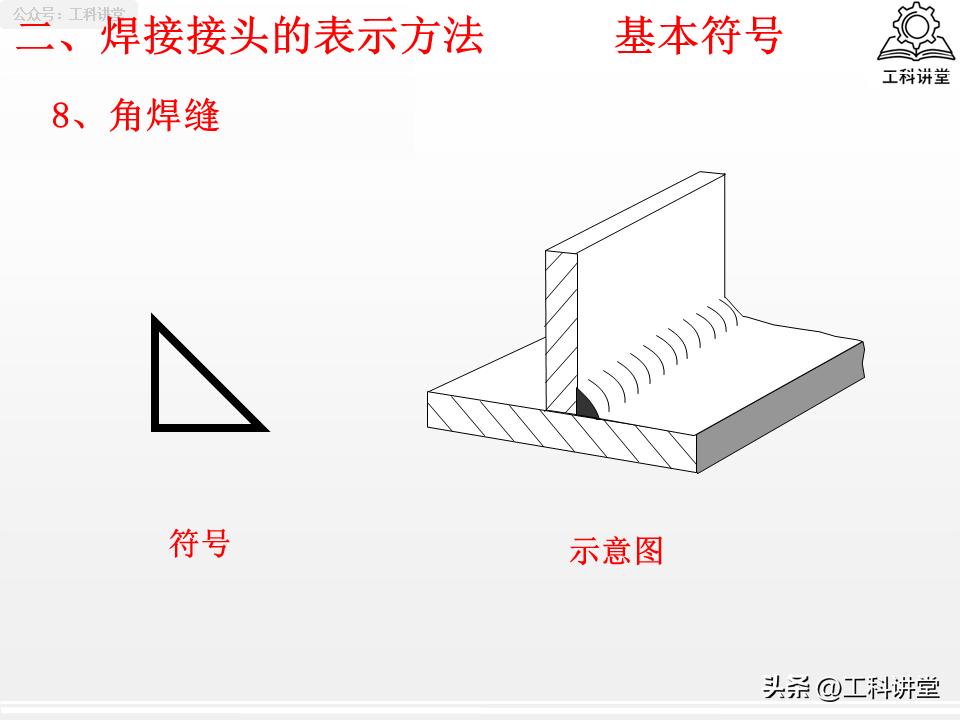

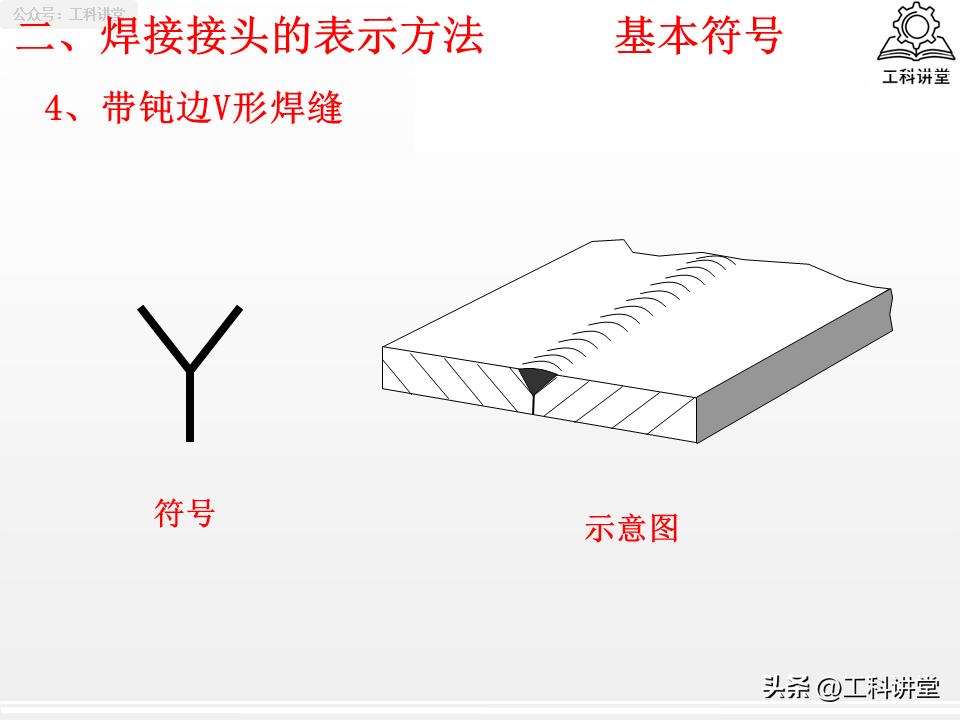

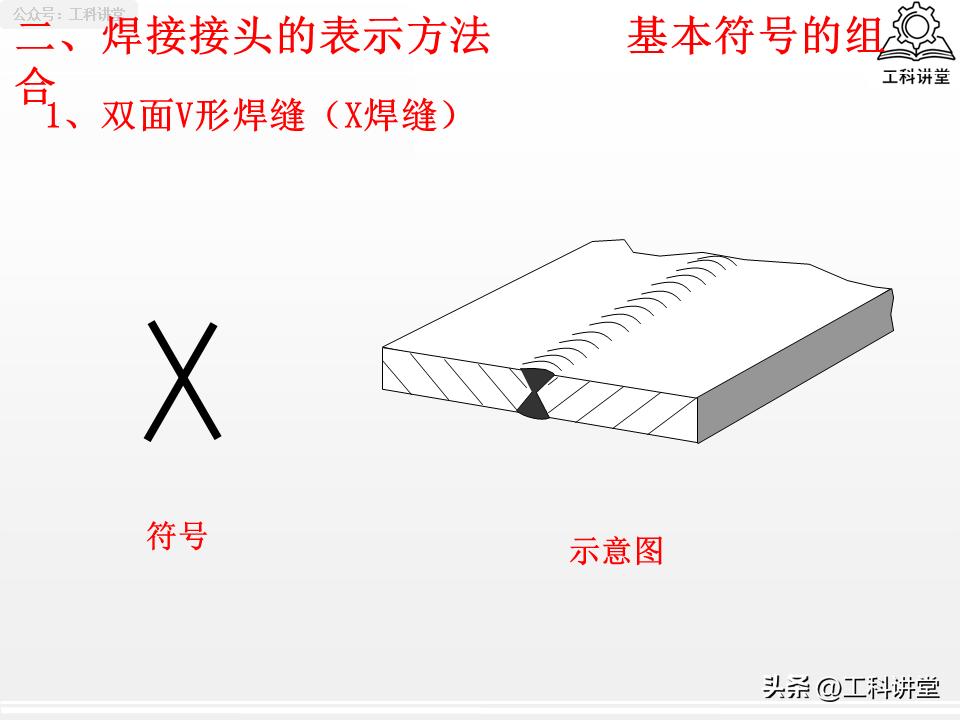

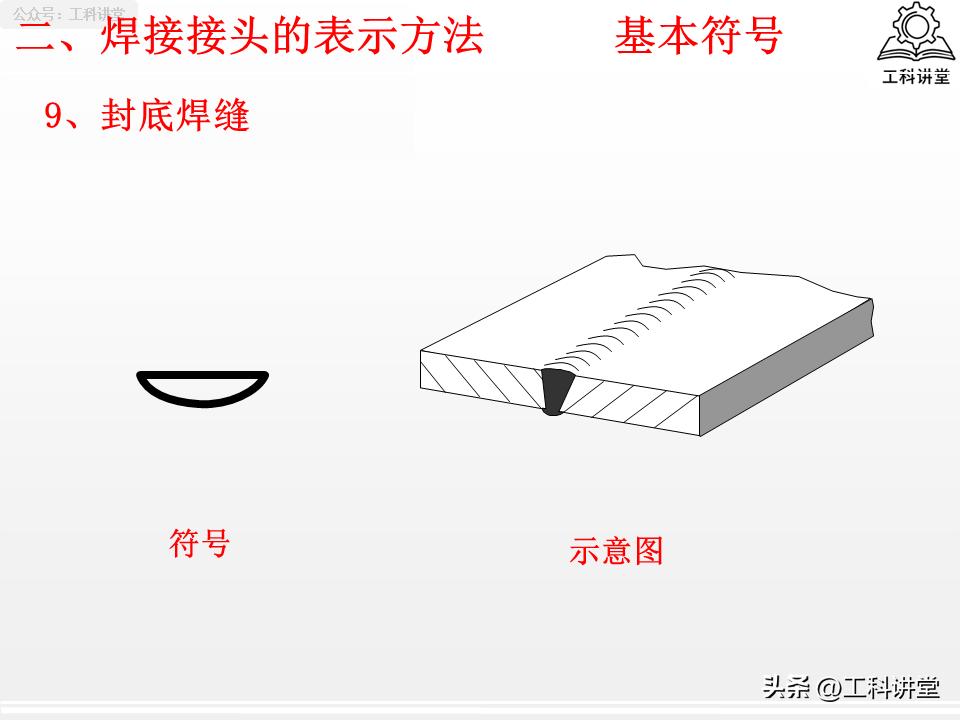

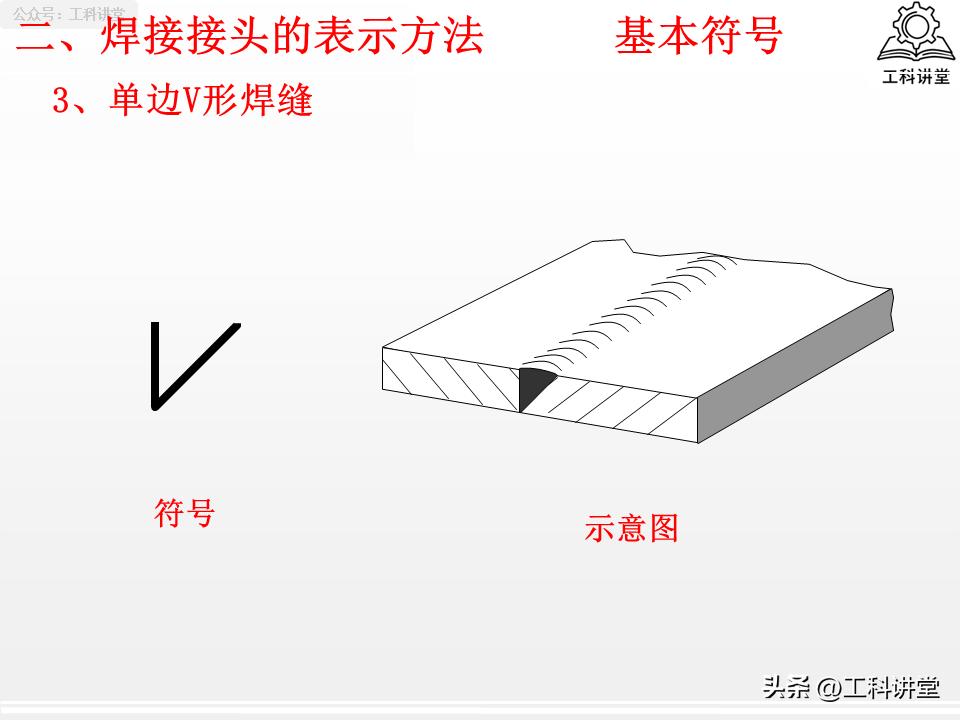

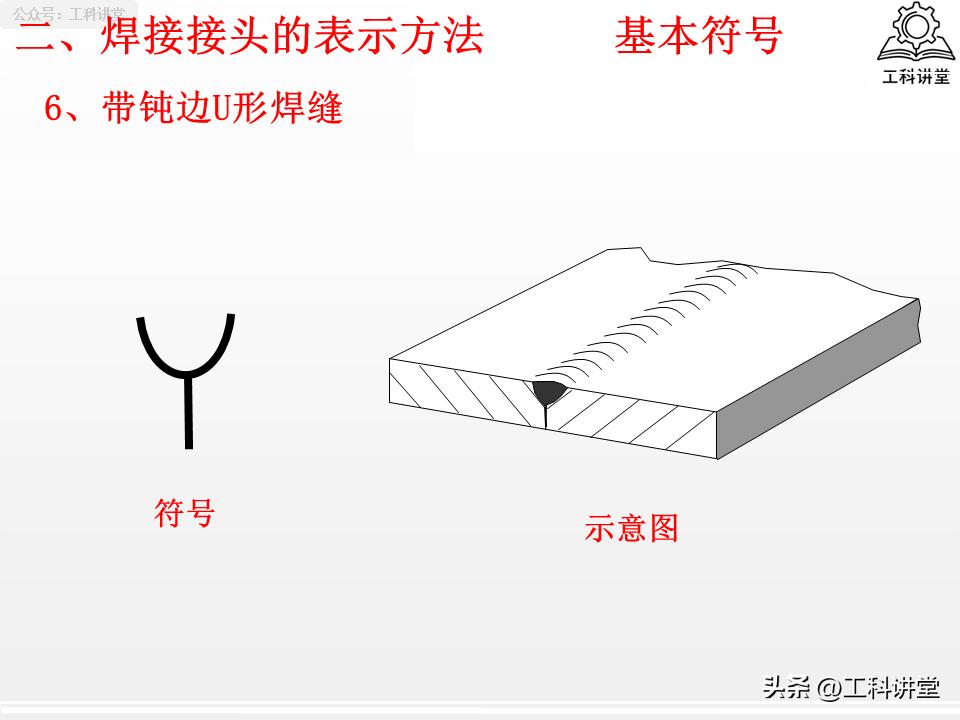

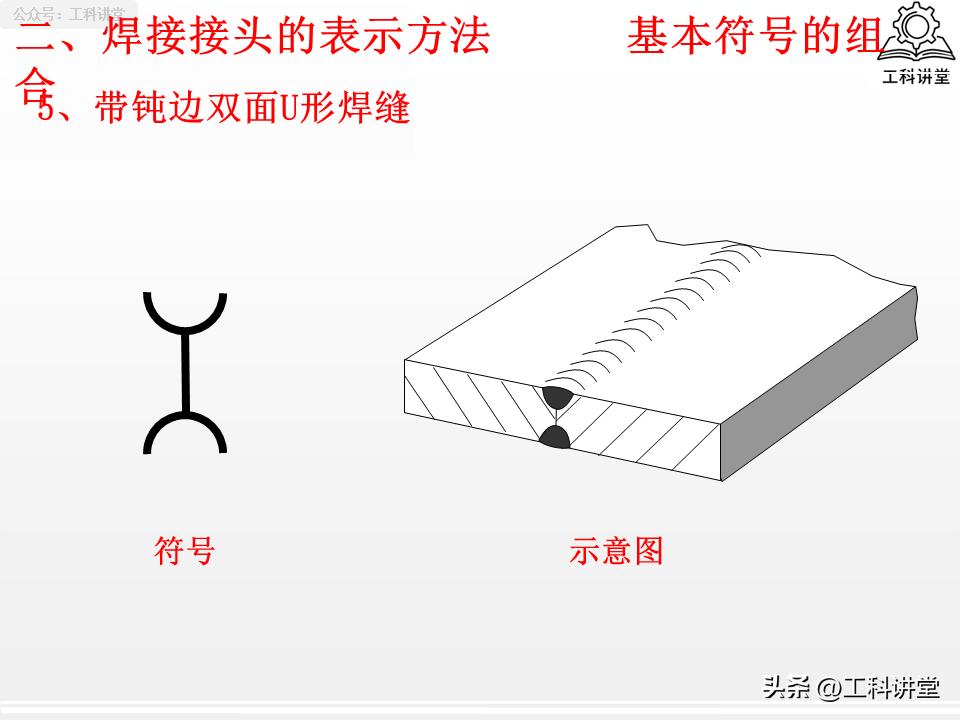

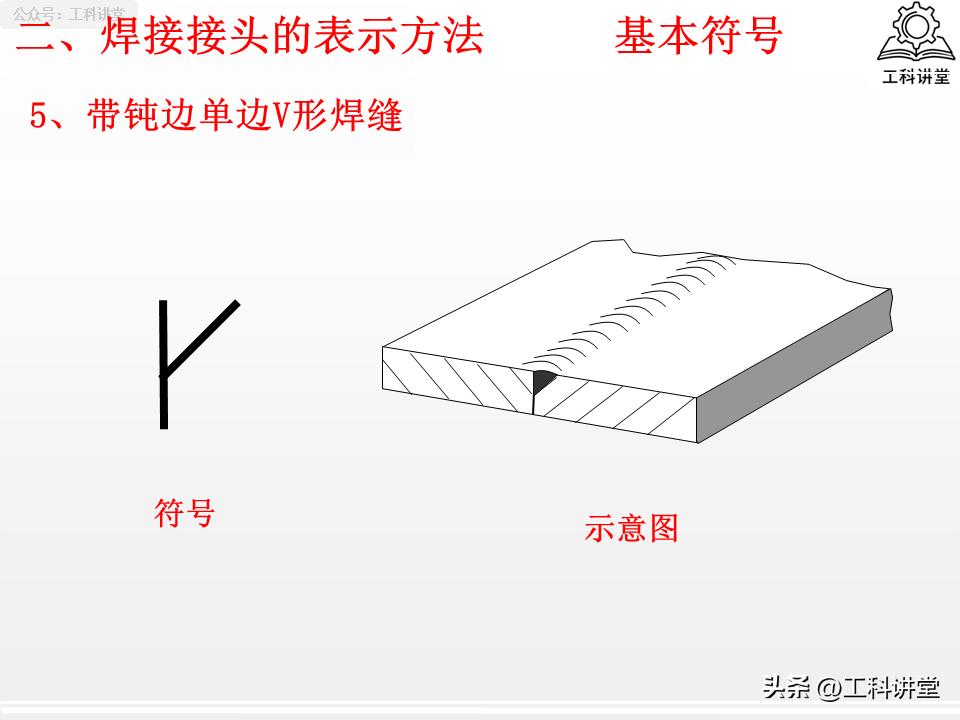

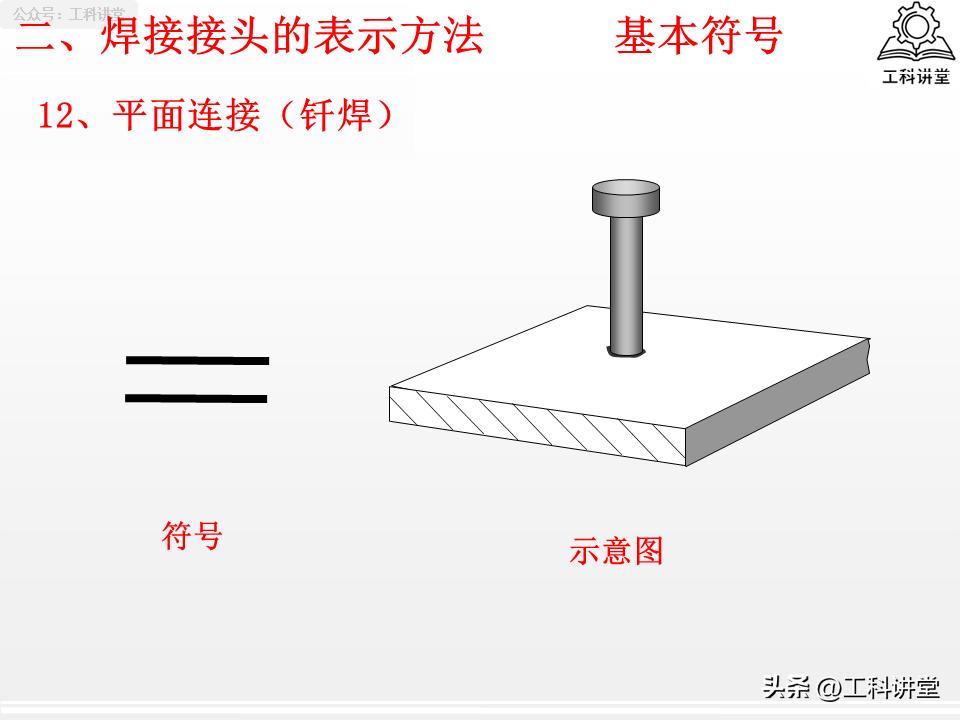

划分成两大板块的整套焊缝标注体系, 其中包括基本符号、补充符号, 在工程制图里, 高频使用的12种基础基本符号有: I形、V形、单边V、带钝边V/U/J坡口、角焊缝、封底焊、塞槽焊、点焊缝、缝焊缝。

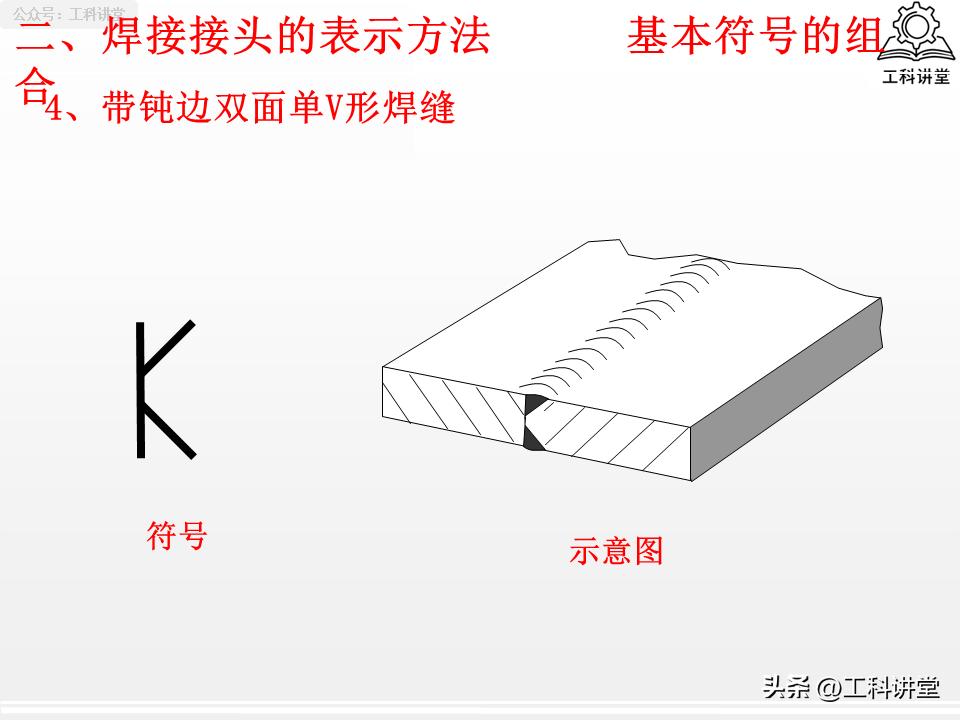

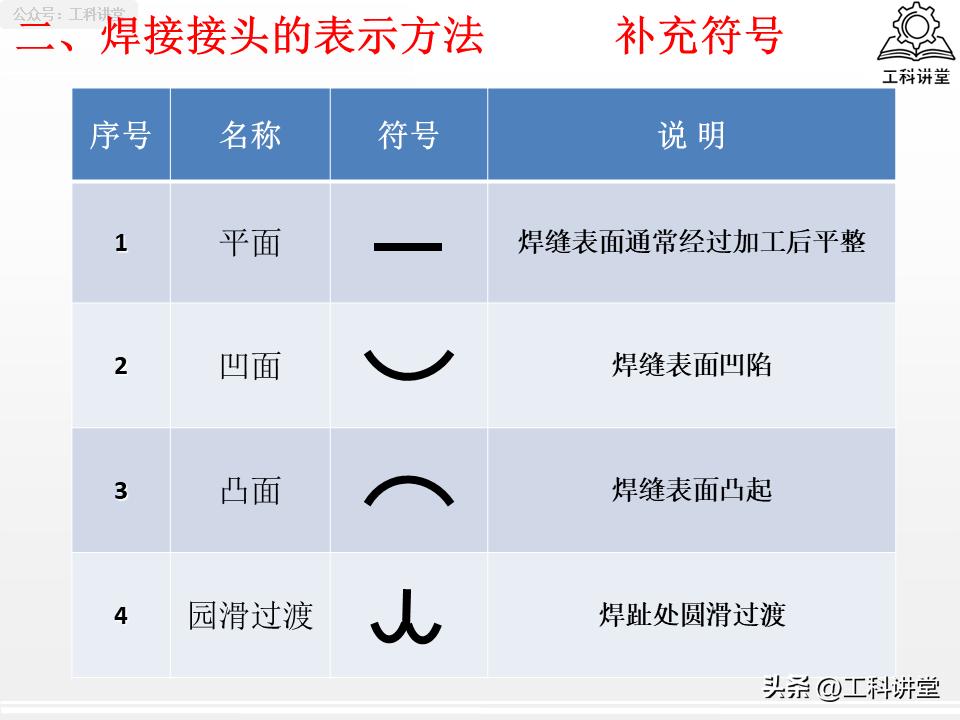

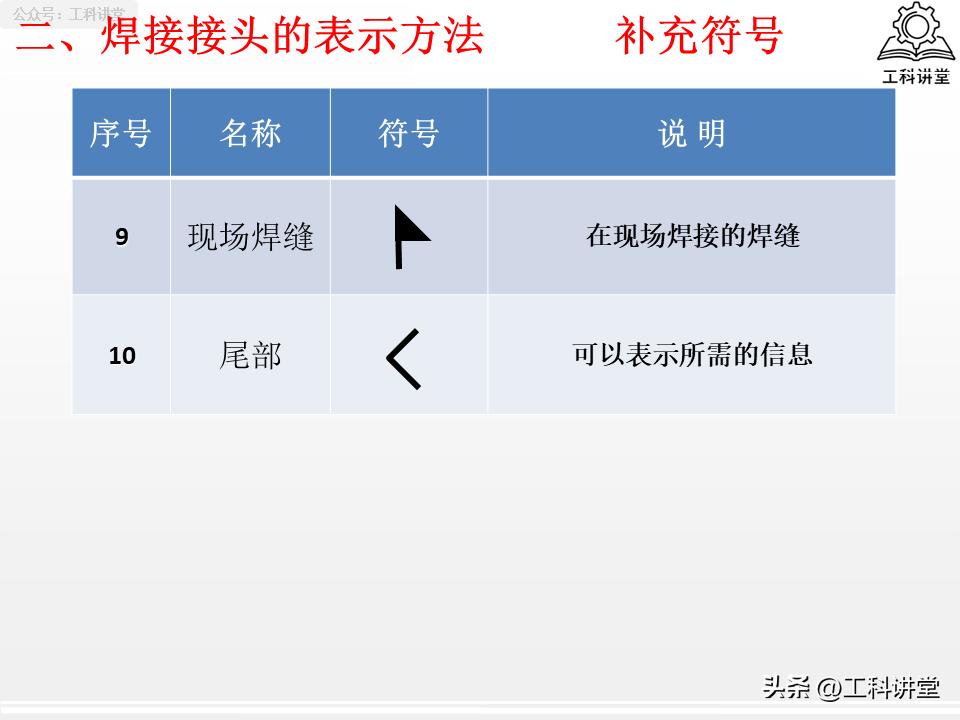

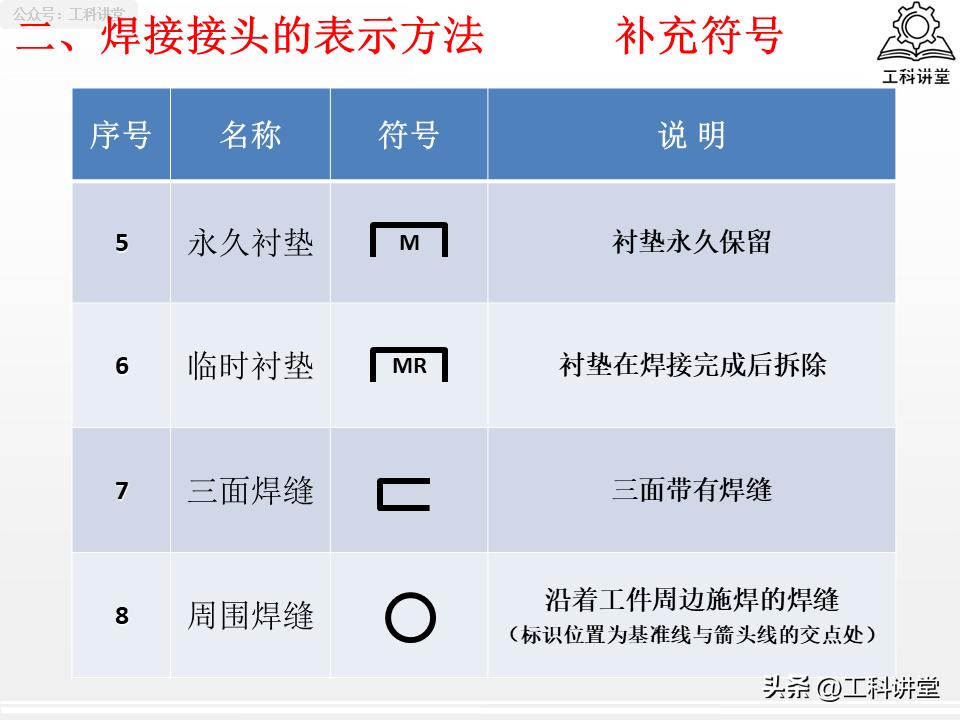

其中, X型也就是双面V这种, 和K型也就是双面单边V这种, 是基本符号组合之后的常用坡口标识。补充符号用于限定焊缝成型状态, 比如平面的、凹面的、圆滑过渡的、环绕全周焊缝的、现场施焊标记, 现场符号专门对工地现场拼装焊接的焊缝进行标注。
三、指引线标注
连接图纸与焊缝的桥梁是指引线, 它由箭头线、实线基准线、虚线基准线这三部分构成, 要牢记位置规则: 基本符号贴实线时, 焊缝在箭头所指向的那一侧；符号贴虚线时, 焊缝在焊件并非箭头指向的那一侧；双面对称焊缝能够直接省略虚线, 实线与虚线的上下位置可以按照需求进行互换, 这属于制图特别容易踩到坑的细节之处。
四、焊缝尺寸标注细则
国标针对尺寸摆放存有固定要求, 焊脚 K, 横向尺寸会写在基本符号左侧, 钝边 p 也是如此, 坡口深度 H 同样这般, 焊缝段数、长度、间断间距 n×l (e) 标注将在符号右侧, 坡口角度标注于符号上下方位, 相同规格焊缝总数量标注在指引线尾部。
额外增添两条具备实际作用的规则, 符号右边不存在长度方面的数据, 这意味着焊缝顺着构件整个长度不间断地实施焊接, 对于对接焊缝而言, 其左侧要是没有坡口的标注, 便默认焊缝实现全部熔透。
存在一种技术语言, 它是焊缝符号, 为设计人员与车间焊工所通用, 若能清楚掌握GB/T324标注规则, 则不仅能够对图纸设计予以优化, 还能够避免应力缺陷出现, 并且可从源头处减少车间报废件数量。在从事工艺工作多年来, 存在一种坚持, 那便是: 若能够简化坡口, 便不会盲目地开大坡口, 若能够分散焊缝, 便会避开焊缝交叉, 规范的标注始终是控制焊接成本的关键所在。
