看不懂焊接图纸？13种焊缝符号，4类焊接接头，这篇文章带你学习

焊接符号基础

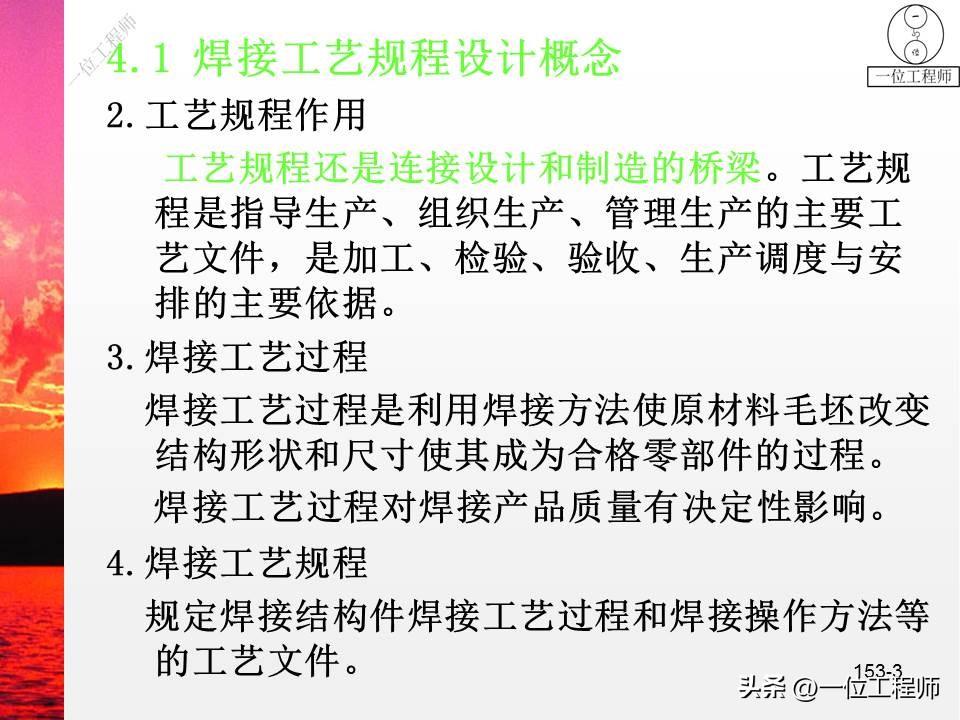

(1)焊接图乃是用于焊接加工之际所动用的图样, 除清晰呈现焊接件结构之外, 还得将跟焊接相关的各种内容明确表达出来, 诸如焊接接头的样式, 焊缝的具体形貌, 焊缝究竟所需的尺寸大小, 以及所采用的焊接方法等等。

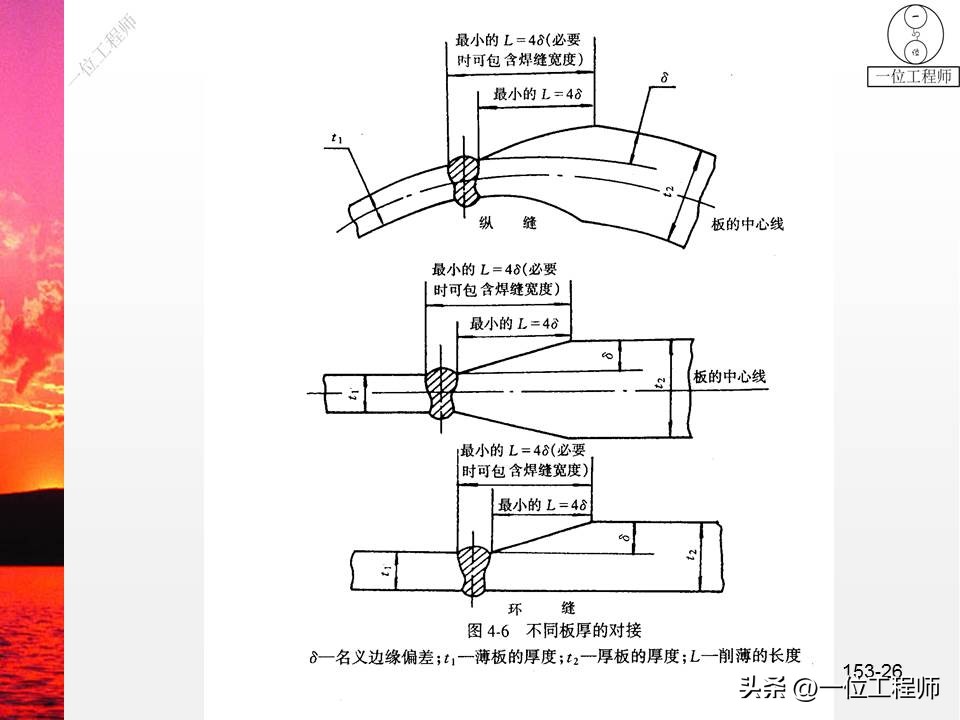

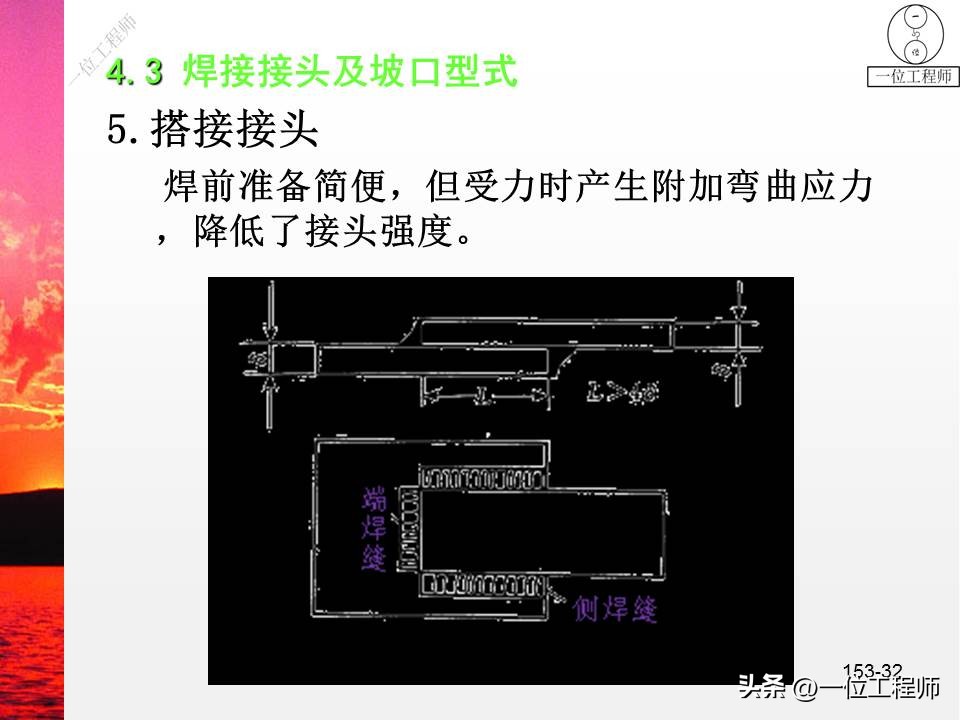

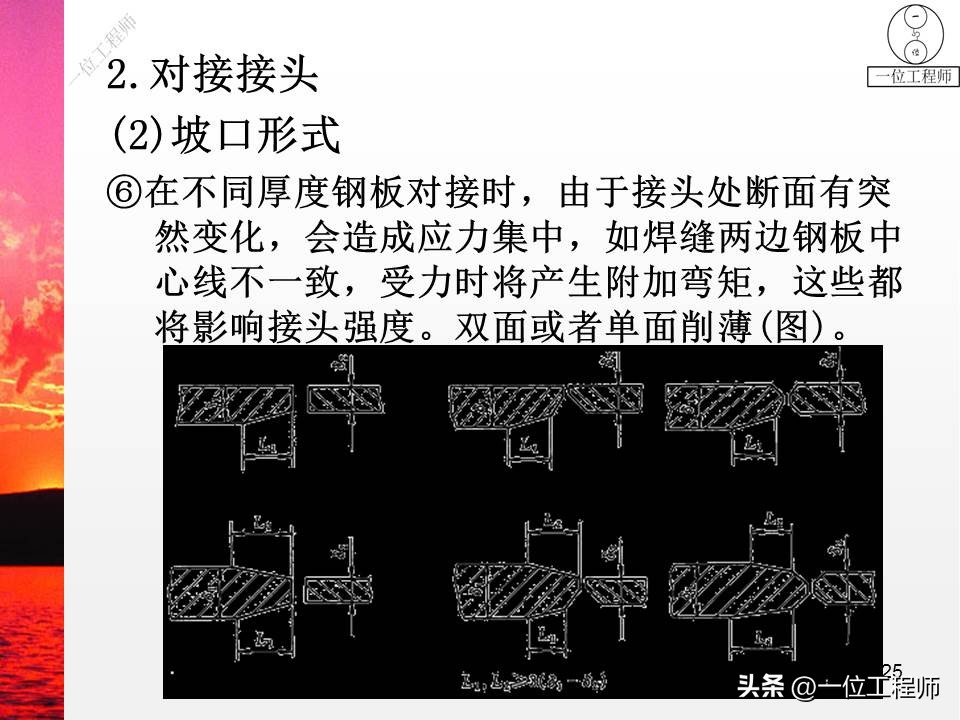

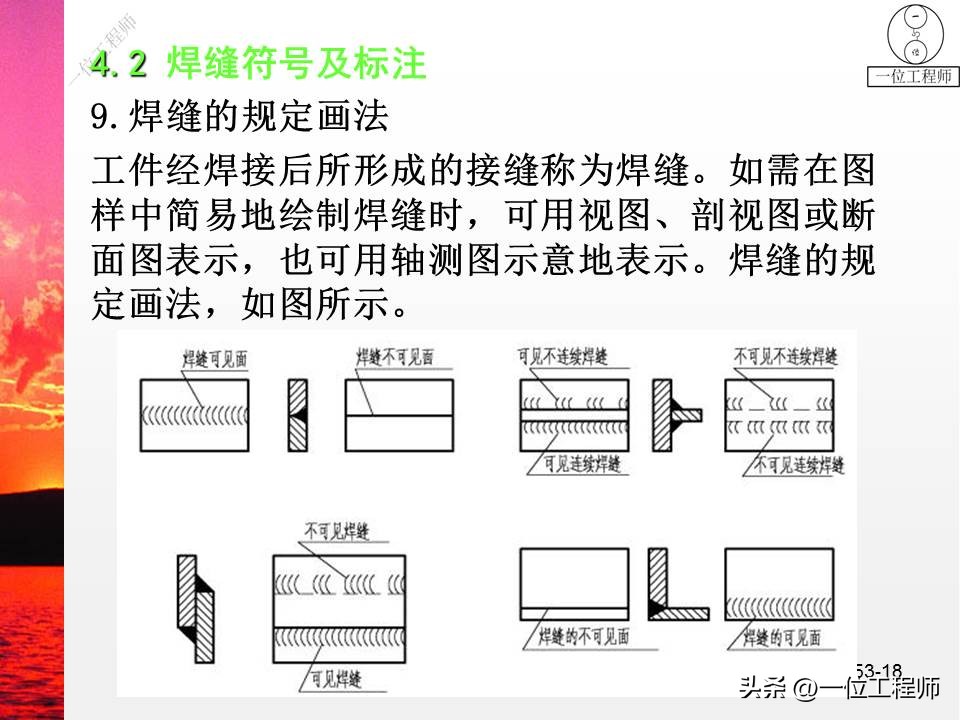

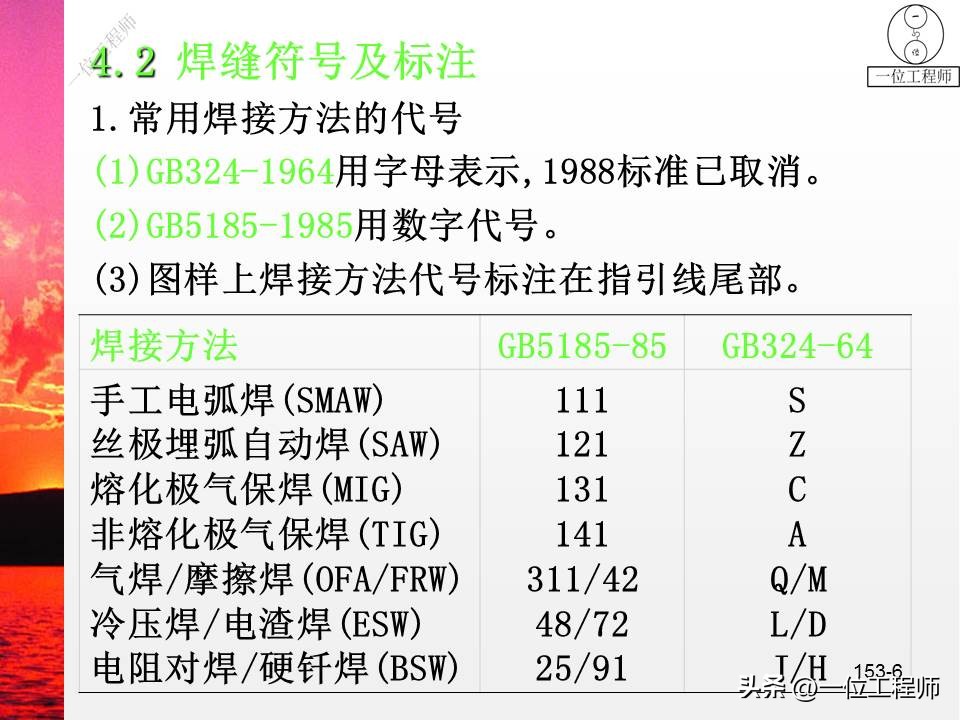

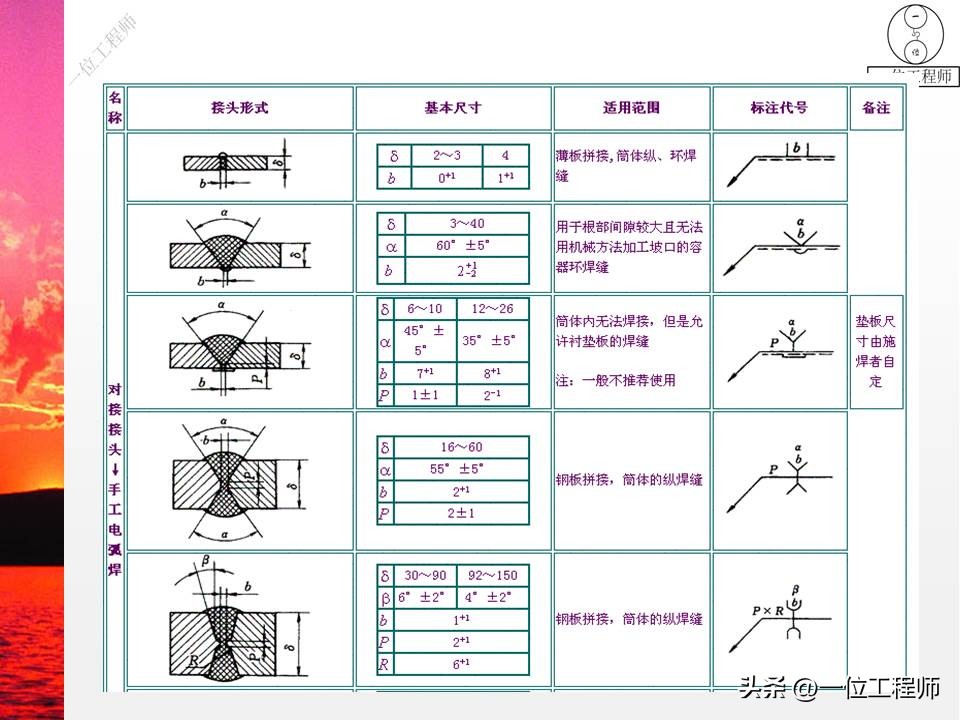

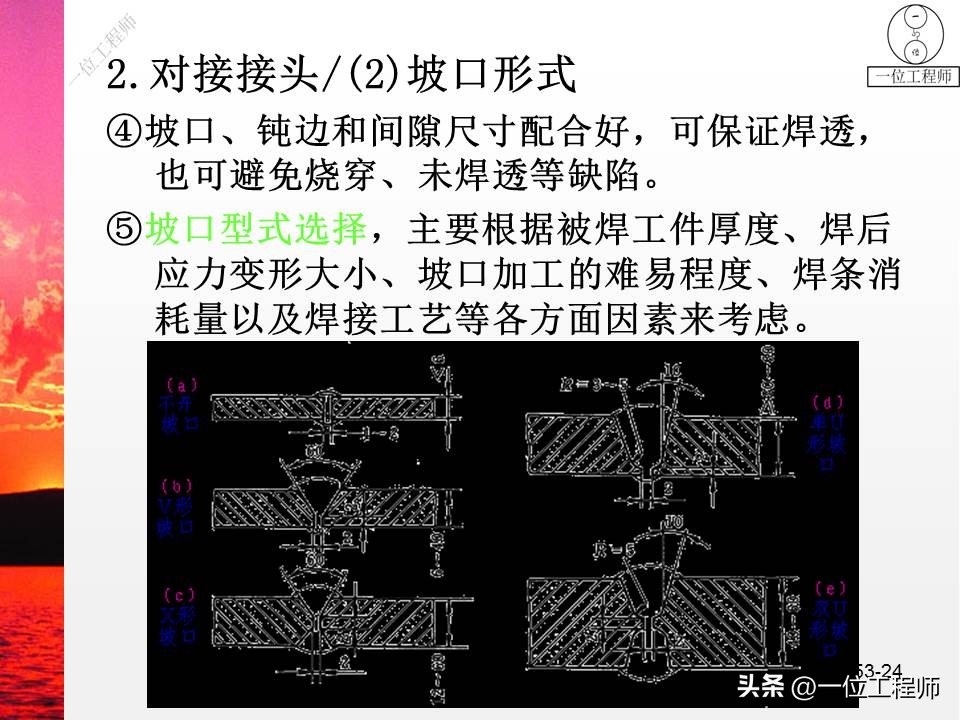

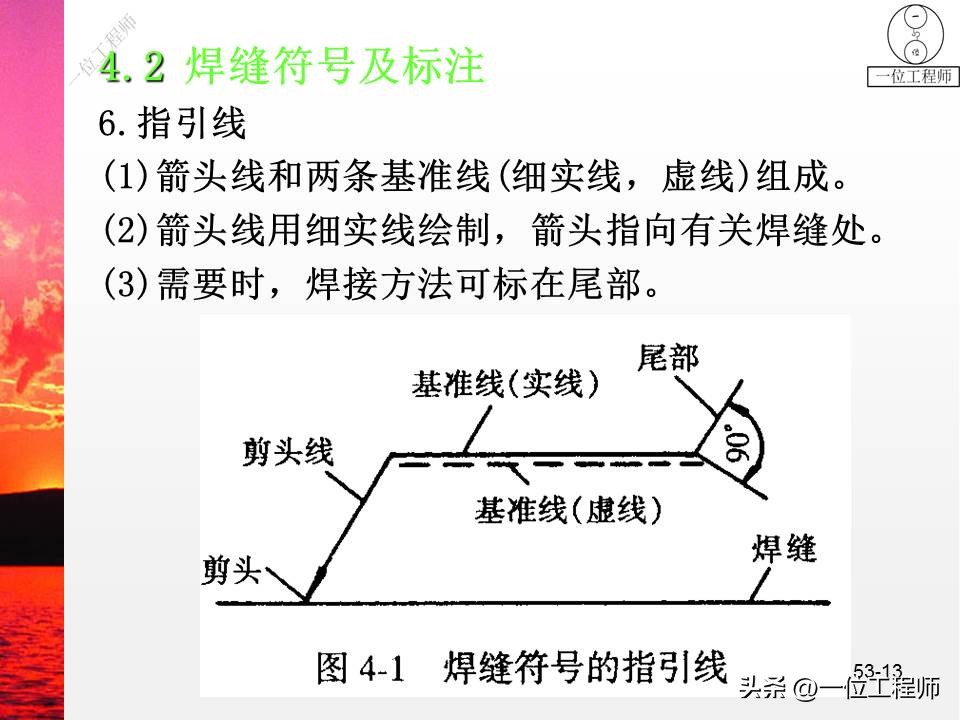

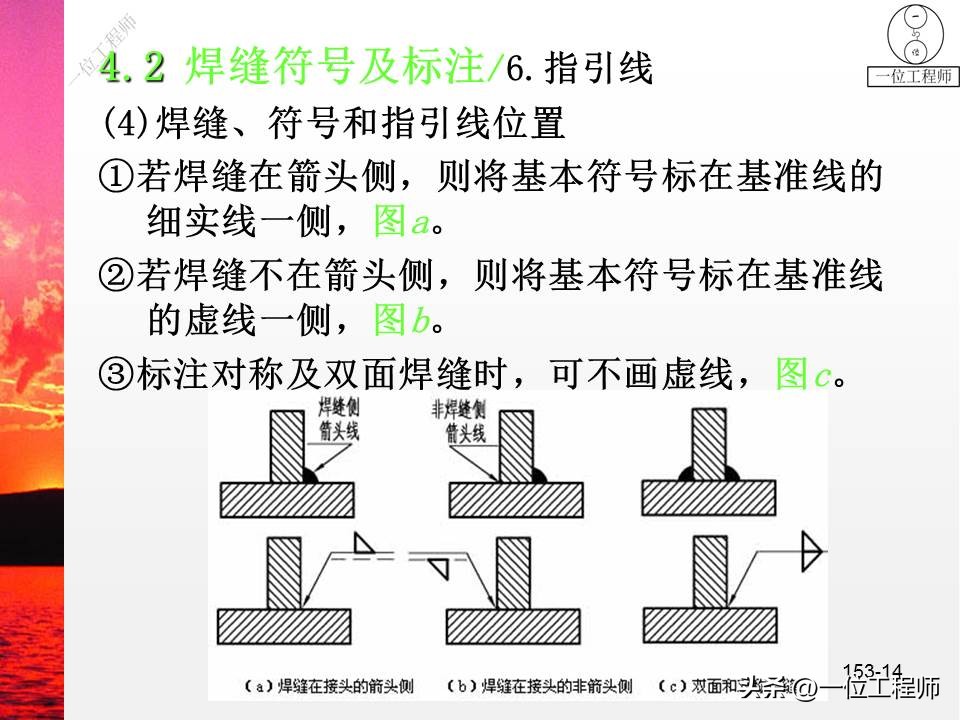

(2)要是想瞅明白焊接机械设备的图纸, 那就一定得晓得焊缝的符号以及其标注的方法。焊缝代号属于工程语言当中的一种, 它能够使焊接结构图纸上的符号达成统一。我国的焊缝符号是依据国家标准GB324所规定的。焊缝符号是由下面这些内容组合而成的:

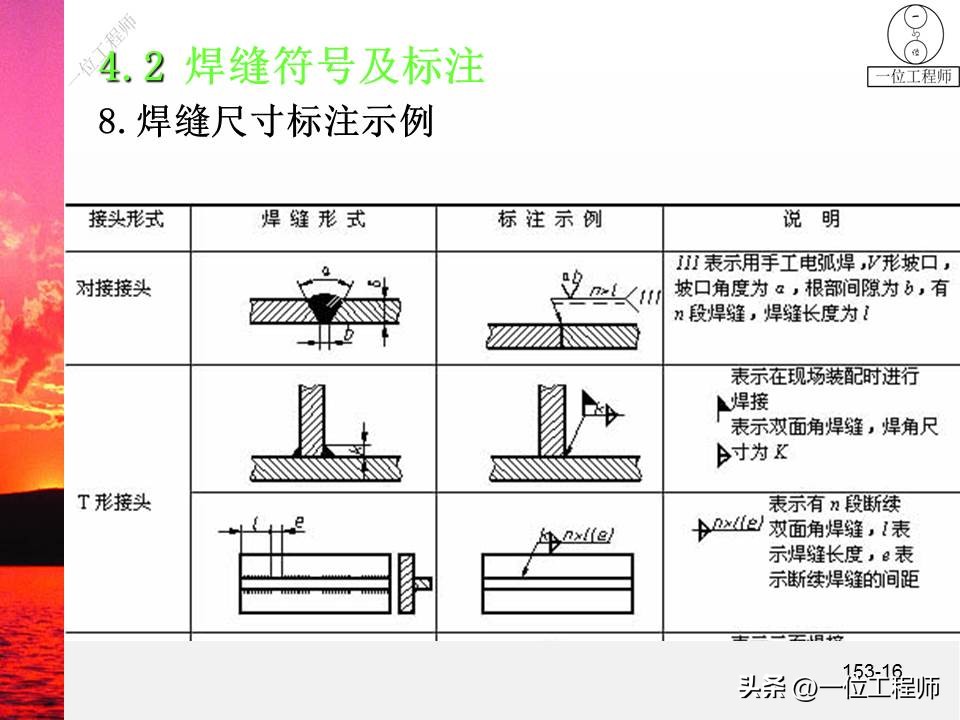

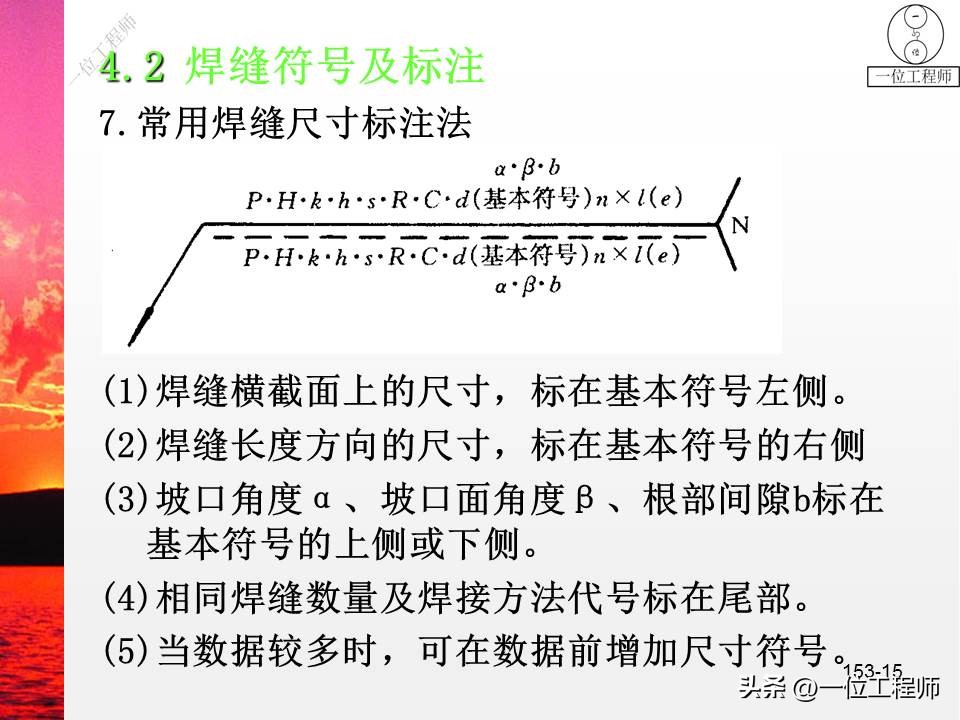

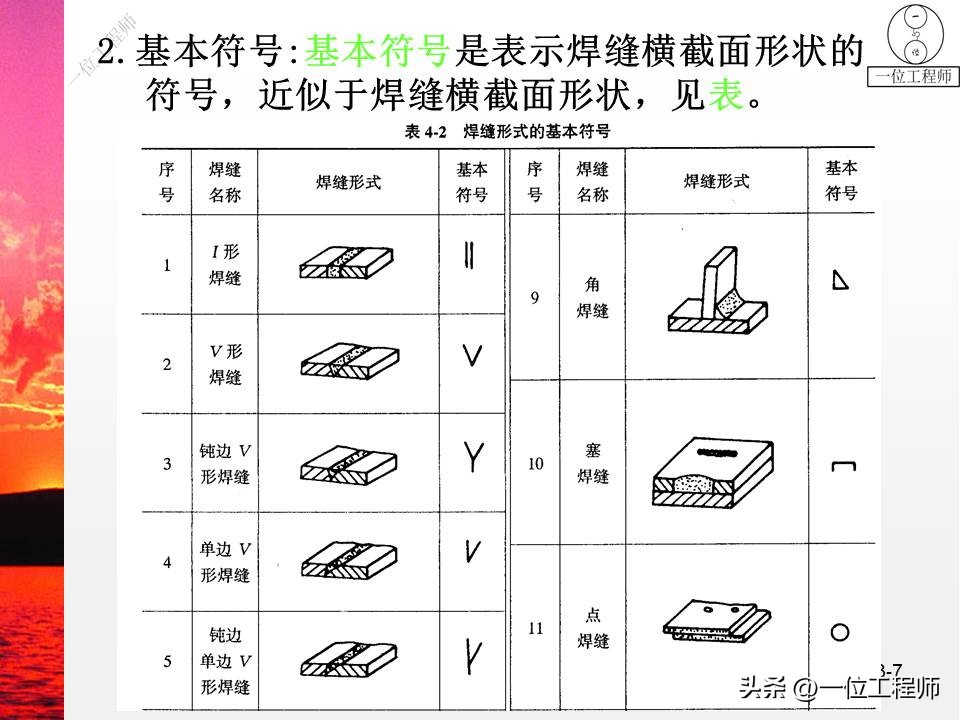

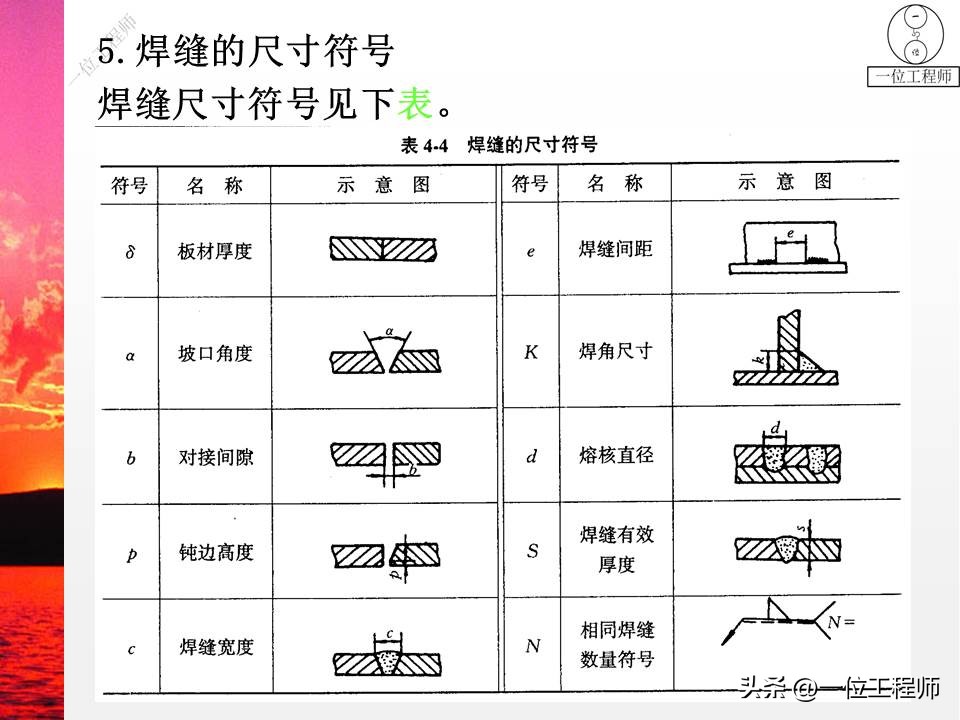

(3)焊缝符号包含焊接方法代号, 还有基本符号, 以及辅助符号, 另外有补充符号, 并且由焊缝尺寸符号等共同构成。
