焊接符号使用大全

一种用于表示焊缝形状、尺寸以及焊接方法等信息的工程语言是焊接符号, 这些符号对于保证焊接结构的正确性与质量来讲是特别关键的, 以下是一些通常能见到的焊接符号以及它们的解释:

1.基本符号:表示焊缝横断面形状的符号。

2.辅助符号:表示焊缝表面形状的符号。

3.补充符号:为了补充说明焊缝的某些特征而采用的符号

于焊接图纸之上, 焊接符号常常跟指引线、基准线以及尺寸标注一同运用, 借此构成一个完备的焊接标注系统。这些符号以及标注一道描绘了焊缝的具体所需, 保证焊接进程能够依照设计要求来开展。

焊接符号是要依照特定的国家标准以及规范的, 像GB324、ISO 2553、AWS A2.4这类, 这些标准对焊接符号的绘制方式、尺寸比例以及标注规则都做了规定, 从而保证焊接符号具备一致性与可读性。

一.焊缝的基本尺寸及相关概念

1. 焊趾:

焊缝表面与母材的交接处。

2. 焊缝宽度(B):

焊缝表面两焊趾之间的距离。

3. 焊缝厚度:

在焊缝横截面中,从焊缝正面到焊缝背面之间的距离。

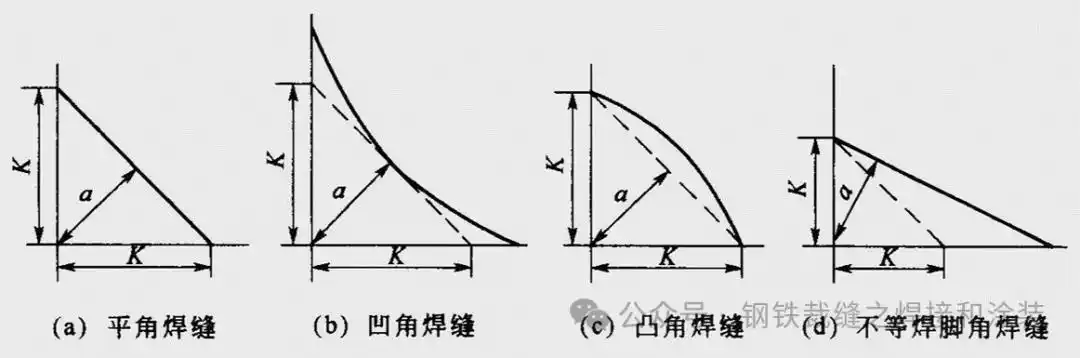

4. 焊脚尺寸:

在角焊缝的横截面里头, 画出了一个最大的等腰直角三角形。这个等腰直角三角形里, 直角边存在长度。

5. 焊脚:

于脚焊缝的横截面里头, 自一个直角面上的焊趾起始, 到另一个直角面表面的最短距离。

6. 熔深:

焊接接头的横截面上,母材或前道焊缝熔化的深度;

7. 焊缝成形系数:

熔焊时,在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值;

8. 余高:

超出母材表面连线上面的那部分焊缝金属的最大高度;

9. 焊根:

焊缝背面与母材的交接处;

10. 弧坑:

弧焊时,由于断弧或收弧不当,在焊道末端形成的低洼部分;

11. 熔池:

熔焊之际, 于焊接热源发挥作用之时, 焊件之上所生成的具备一定几何形状的液态金属的那一部分。

二.焊缝的基本搭接形式

时常会用到的焊接接头有, 对接接头, 、T形接头, 、十字接头, 、搭接接头, 、角接接头, 、端接接头, 、套管接头, 、斜对接接头, 、卷边接头, 、锁底对接接头等。

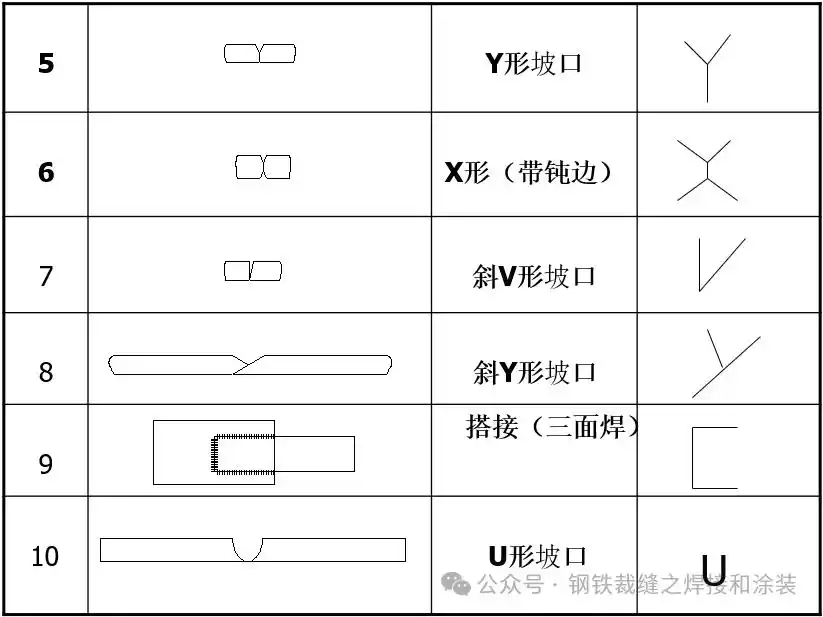

三. 焊缝的基本坡口形状

焊缝尺寸标注_最新焊接符号标准_焊接符号解释

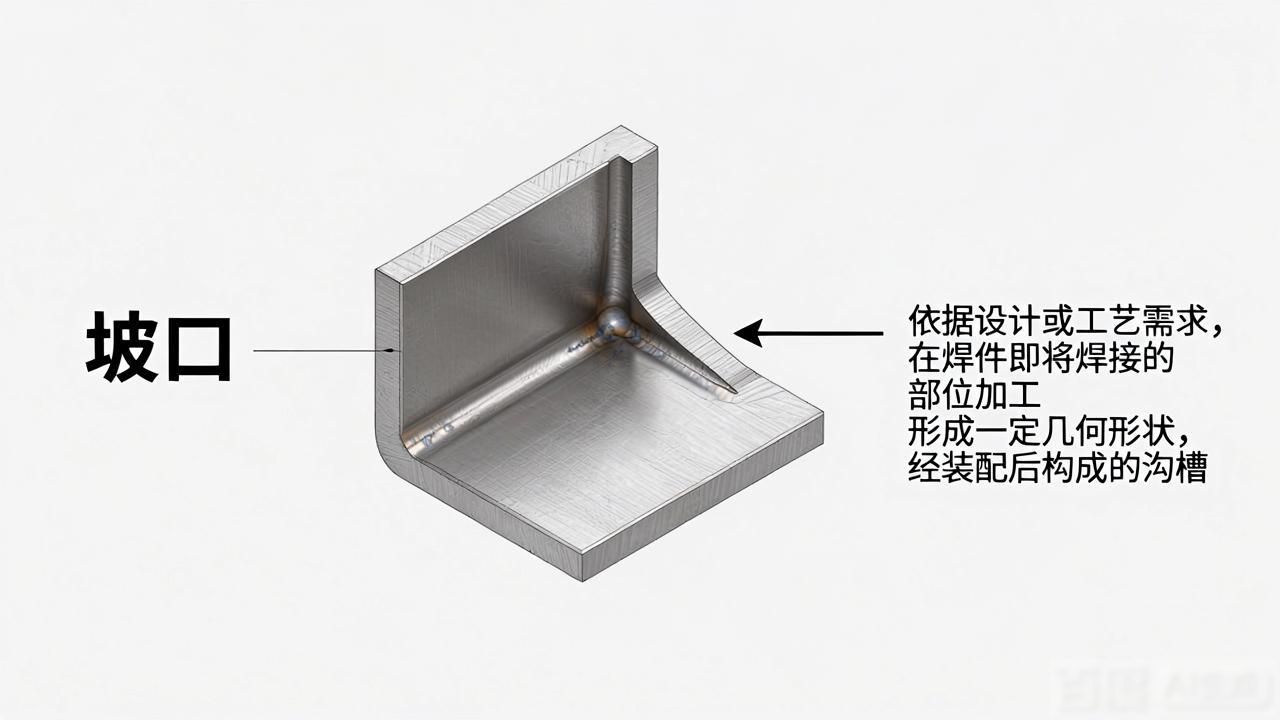

坡口, 是依据设计或者工艺所需情况, 在焊件的即将进行焊接的部位, 加工形成一定的几何形状, 并且经过装配之后, 所构成的沟槽。

开坡口:用机械、火焰或电弧等加工坡口的过程。

开坡口的目的:

(1)其目的在于确保电弧能够深入抵达焊缝根部, 进而达成将其焊透的效果, 同时还能获取优良的焊缝成形状况,另外也方便清渣。

(2)对于合金钢而言, 坡口具备这样一种作用, 它能够对母材金属以及填充金属的比例进行调节, 也就是调节熔合比。

焊接方法一旦选定, 焊接位置要是确定, 焊接工艺倘若明确, 钢结构板厚一旦知晓, 那么就要依据这些情况来选定、设计坡口的形式, 选择、规划坡口的尺寸。

1) 焊缝中填充的材料少;

2) 具有好的可焊性;

3) 坡口的形状应容易加工;

4) 便于调整焊接变形。

最新焊接符号标准_焊接符号解释_焊缝尺寸标注

最新焊接符号标准_焊接符号解释_焊缝尺寸标注

最新焊接符号标准_焊缝尺寸标注_焊接符号解释

四. 焊缝的基本形式

焊缝:焊件经焊接后所形成的结合部分。

分类:

1、按空间位置可分为:平焊缝、横焊缝、立焊缝、仰焊缝;

2、按结合方式可分为:对接焊缝、角焊缝、塞焊缝;

3、按焊缝断续情况可分为:连续焊缝、断续焊缝;

4、按承载方式可分为:工作焊缝、联系焊缝。

构成焊接接头主体部分的是焊缝, 焊缝有着对接接头焊缝、角接接头焊缝这些基本形式。

五. 设计和选择焊接接头的主要因素

(1)保证焊接接头满足使用要求;

(2)接头形式能保证选择的焊接方法正常施焊;

(3)接头的形式应当尽可能化繁为简, 设法选用平焊以及自动焊这种焊接方式, 减少采用仰焊和立焊, 并且最大应力尽可能不于焊缝处设置。

(4)焊接工艺具备确保焊接接头处在设计的相应温度以及腐蚀介质里正常展开工作的能力。

(5)焊接中, 变形程度不高, 应力也较小, 如此这般的状况下, 能够达成施工所要求的, 涵盖技术、人员以及设备等各方面的条件要求。

(6)尽量使焊缝设计成联系焊缝;

(7)焊接接头便于检验;

(8)焊接前的准备和焊接所需费用低;

(9)对角焊缝而言, 不宜去选择以及设计过大的焊角尺寸, 经试验证实, 大尺寸的角焊缝, 其单位面积承载能力是比较低的等。

最新焊接符号标准_焊缝尺寸标注_焊接符号解释

六.焊接接头的表示方法

焊接符号解释_最新焊接符号标准_焊缝尺寸标注

设计人员要让自己设计的结构和产品, 能被制造人员准确无误地加工制造出来, 那就得把结构以及产品的施工技术条件, 在设计图样上详尽表述出来, 同时还要在设计说明书等设计文件上进行详尽表述。

对于焊接接头而言, 设计人员通常会采用, 被有关标准所规定的焊缝符号, 以及焊接方法代号, 来进行表示。

也能够运用技术制图办法做表示,不过借助图形或者文字详尽地阐明焊接接头的焊接加工要求以及注意事项是极其繁杂多样且麻烦的。

需采用在标准里规定的各类符号以及代号, 要简单且明了地去指出焊接接头的类型, 还要指出其形状, 也得指出尺寸、位置、表面状况, 另外要指出焊接方法以及和焊接相关的各项条件, 这是极为必要的。

焊缝符号, 是用来做标注的符号, 标注之处在图纸上, 标注的内容有焊缝形式, 还有焊缝尺寸, 另外包括焊接方法。

由GB324《焊缝符号表示法》规定, 该表示法适用于金属熔焊和电阻焊, 同时又对《金属焊接及钎焊方法在图样上的表示代号》进行了相应规定。

焊缝的符号构成包含, 基本符号, 辅助符号, 补充符号, 焊缝尺寸符号, 以及指引线。

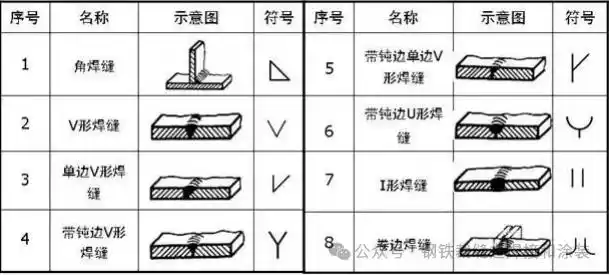

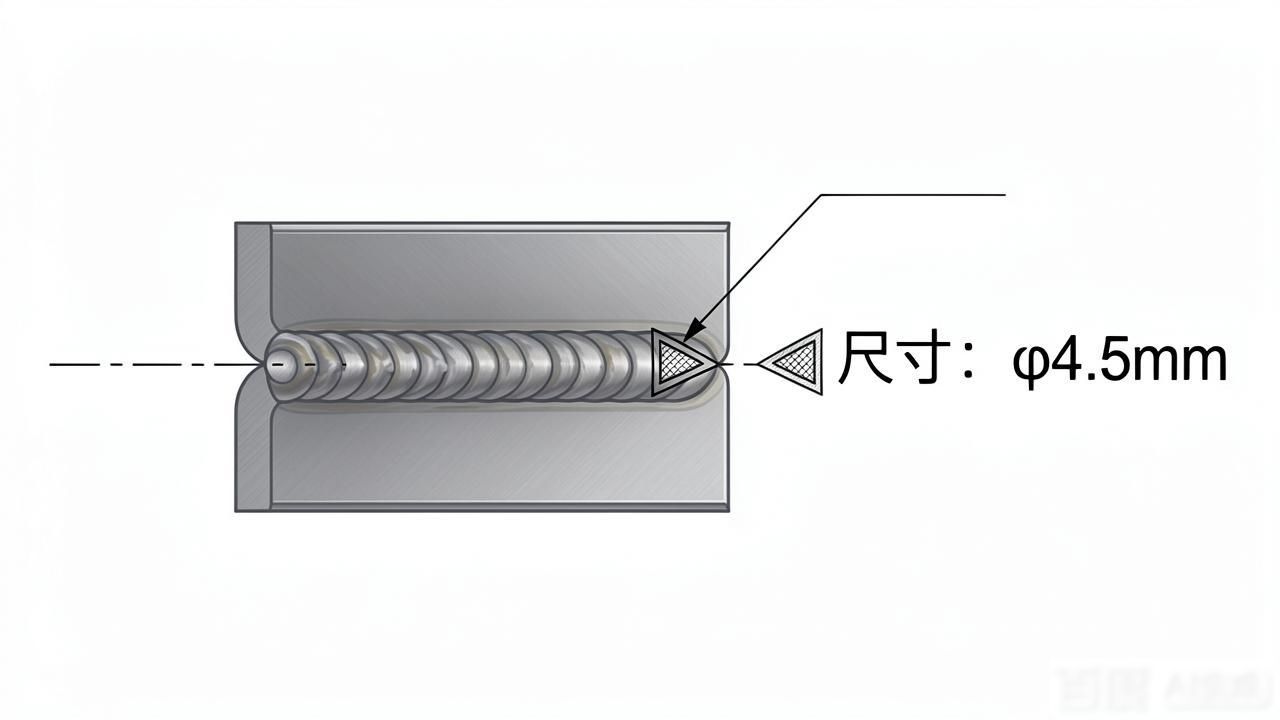

1.基本符号

焊缝尺寸标注_最新焊接符号标准_焊接符号解释

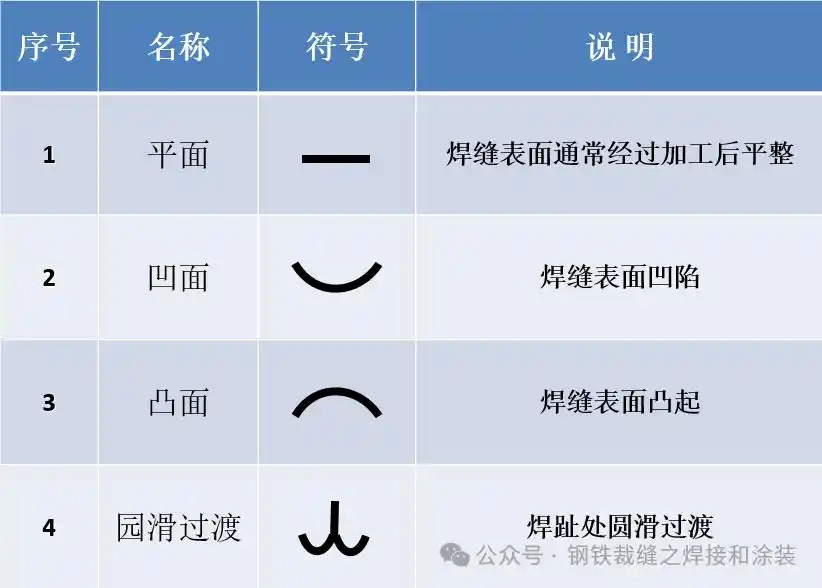

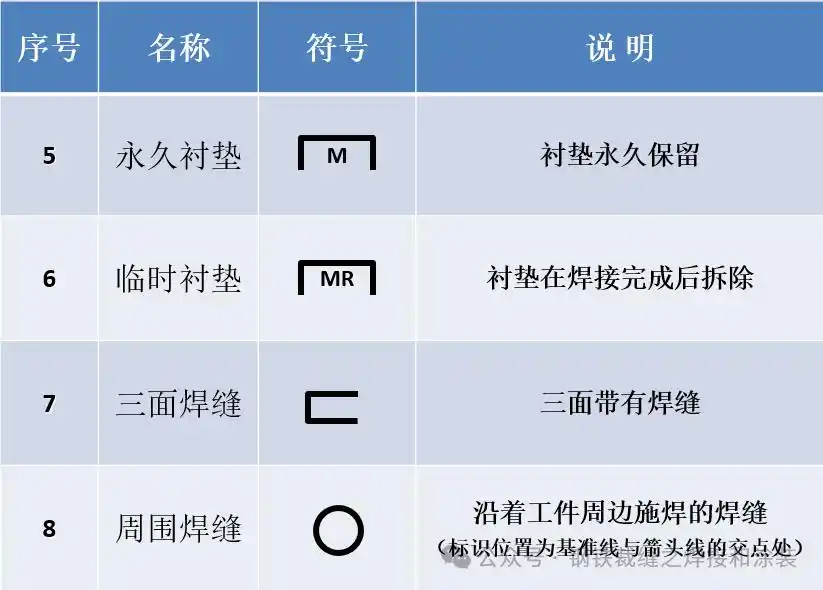

2.辅助符号, 补充符号

最新焊接符号标准_焊接符号解释_焊缝尺寸标注

焊缝尺寸标注_最新焊接符号标准_焊接符号解释

焊接符号解释_焊缝尺寸标注_最新焊接符号标准

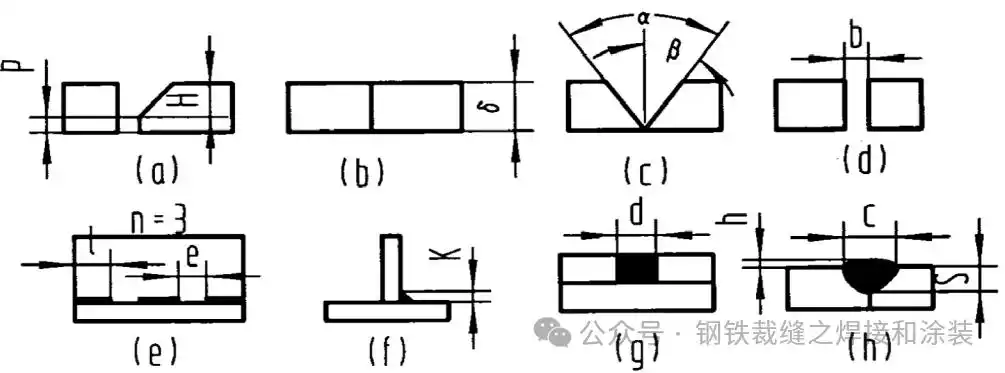

3. 焊缝尺寸符号

最新焊接符号标准_焊接符号解释_焊缝尺寸标注

于焊缝基本符号之左侧, 标注焊缝横截面上的尺寸, 像钝边高度P、坡口深度H、焊角高度K等。要是焊缝的左侧未作任何标注, 且又无其它说明的情况下, 表明对接焊缝需完全焊透。

于焊缝基本符号之右侧,标注焊缝在长度方向的尺寸, 像焊缝段数n、焊缝长度l、焊缝间隙e。要是基本符号右侧没有任何标注, 且没有其他说明, 那就表明焊缝跨整个工件长度方向是连续的。于焊缝基本符号之上侧或者下侧, 标注坡口角度α、坡口面角度β以及根部间隙b。于指引线的尾部备注相同焊缝的数量N以及焊接方法。

七.基本符号和指引线的位置规定

1、基本要求

于焊缝符号里头, 基本符号以及指引线乃基本要素, 焊缝之准确位置常常依靠基本符号与指引线彼此间的相对位置予以决定, 具体而言位置含括:

—— 箭头线的位置

—— 基准线的位置

—— 基本符号的位置

2、指引线

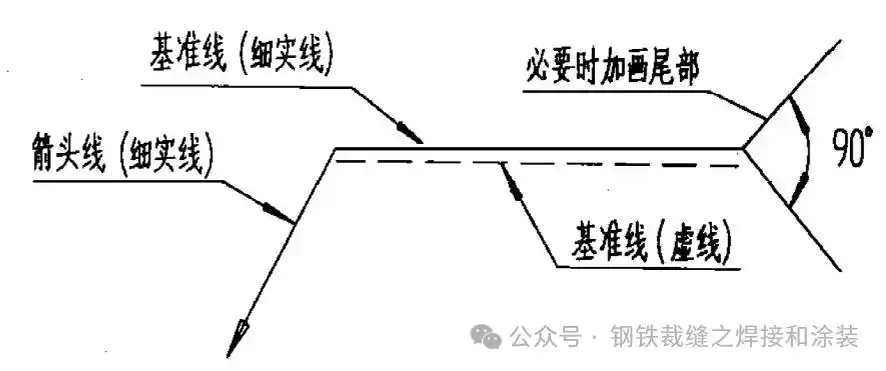

指引线由箭头线和基准线(实线和虚线)组成,见图。

焊缝尺寸标注_焊接符号解释_最新焊接符号标准

一般而言, 箭头线对于焊缝的位置并无特殊要求, 当箭头线直接指向焊缝时, 其可指向焊缝正面或者反面, 然而, 在标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时, 箭头线应指向有坡口一侧的工件, 并且基准线的虚线也能够画在基准线实线的上方。

焊缝尺寸标注_焊接符号解释_最新焊接符号标准

一旦箭头线径直指向焊缝, 那基本符号就得在实线那一侧标注 , 就像图里面角焊缝符号里的角焊缝符号那样。倘若箭头线指向焊缝的对面 , 倘若箭头线指向焊缝的对面 , 此时基本符号要在基准线的虚线一侧进行标注。

焊缝尺寸标注_最新焊接符号标准_焊接符号解释

焊接符号解释_最新焊接符号标准_焊缝尺寸标注

标注对称焊缝和双面焊缝时,基准线中的虚线可省略。

最新焊接符号标准_焊缝尺寸标注_焊接符号解释

A区, 属于主要功能区, 标注基本符号当中的垫板符号, 以及特殊符号里的垫板符号, 还有补充符号内的垫板符号, 以及辅助符号中的平面符号, 辅助符号中的凸面符号, 辅助符号中的凹面符号。

B区, 它属于补充功能区, 其布置位置是在A区的上方或者下方, 它负责标注焊缝尺寸当中的坡口角度α, 还有坡口面角度β以及根部间隙b。

C 区位于基本符号的左侧, 把焊缝横截面上的尺寸符号以及数值进行标注, 像钝边 p、坡口深度 H、焊角尺寸 K、余高 h、焊缝有效厚度 S、根部半径 R、焊缝宽度 C 还有熔核直径 d 这些。

D区, 于基本符号右侧这边儿哪, 要标注上交错焊缝符号, 还得标注焊缝纵向也就是长度方向的尺寸数值, 像焊缝段数n值, 焊缝长度l值以及焊缝间距e值啥的。

E区:标注补充符号中的三面焊缝符号;

F区:标注补充符号中的现场焊缝符号和周围焊缝符号;

G区, 要对补充符号里的尾部符号加以标注, 在尾部符号之下标注相同的焊缝条数N值, 还要标注焊接方法代号, 以及焊缝质量和检测要求。

焊接符号解释_最新焊接符号标准_焊缝尺寸标注

常用焊接方法在图样的表示代号

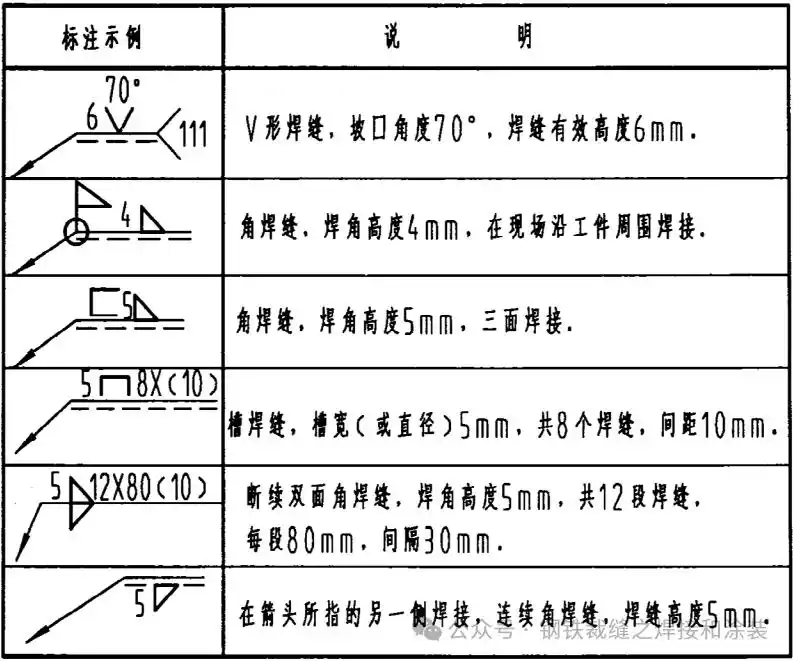

常见焊缝标注及说明:

焊缝尺寸标注_焊接符号解释_最新焊接符号标准

如以下图示, 断续焊缝被标注所示: 其中, n的含义为焊缝段数, 有一个量表示焊缝长度(这种长度不计弧坑), 而e代表的是焊缝间距。

焊接符号解释_焊缝尺寸标注_最新焊接符号标准

常见的焊缝标注错误。

焊接符号解释_焊缝尺寸标注_最新焊接符号标准

八. 国际焊接符号标注的差异

1. 基准线与箭头所指那一侧: 于国标范畴以及欧标体系之中, 指引线是靠着一条实线跟一条虚线从而构成的, 然而美标却单单只有一条实线当作指引线。

焊缝尺寸标注_焊接符号解释_最新焊接符号标准

对于国标以及欧标而言, 其箭头侧, 是标注于实线基准线的一侧, 存在可能是在线上面或者线的下方, 情况如下图示;而美标的箭头侧呢, 仅仅只能标注在实线基准线的下侧。不管是国标和欧标, 又或者是美标, 当有着坡口这种情形时, 其箭头都得指向坡口侧, 情况如下图示。

最新焊接符号标准_焊缝尺寸标注_焊接符号解释

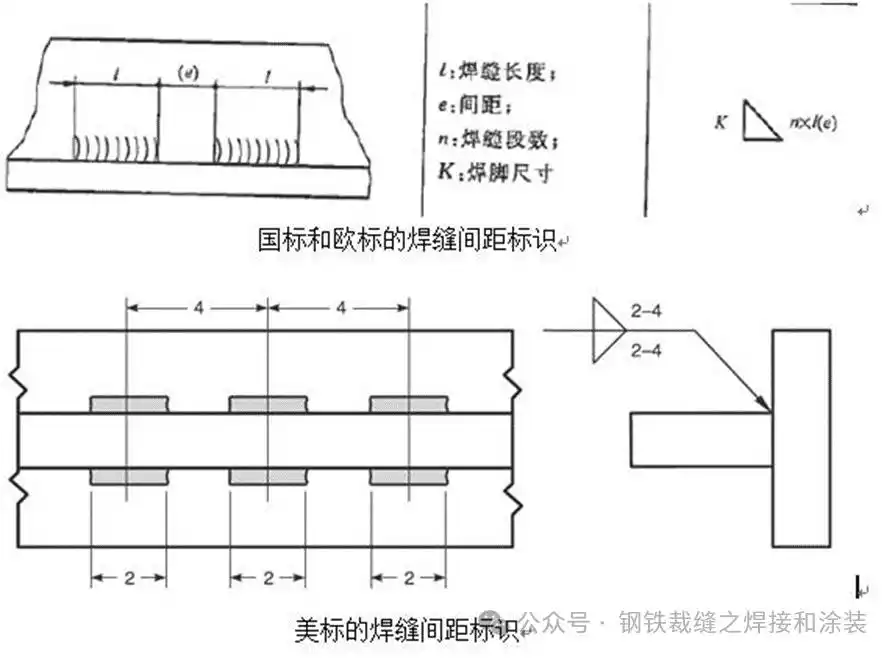

2. 美标所定义的断续角焊缝间距, 和美标所定义的断续焊缝间距不一样, 它是两段相邻焊缝中心的距离, 国标和欧标所定义的断续角焊缝间距则是两段相邻焊缝尾首端之距离。而且, 这两种标准的标注方式有差异, 通常情况下, 国标和欧标会把间距标注在括弧里面, 美标却是标注在破折号后面的。

焊缝尺寸标注_焊接符号解释_最新焊接符号标准

3.点焊缝

按照国标以及欧标的相关规定, 点焊缝的数量标注于圆的后侧, 呈现形式如下图所示;而美标的点焊缝数量标注位置则截然不同, 是在圆的上下侧, 其具体标注情况同样如下图展示的这般。

焊缝尺寸标注_焊接符号解释_最新焊接符号标准

4. 对于焊接位置符号而言, 存在着这样的情况, 国际焊接位置符号存在两个主要标准, 其中一个是美标ASME IX, 另一个是AWS A3.0, 除此之外还有国际标准, 这两套标准在焊接位置符号的表述方面呈现出显著的差别, 比如说, 美标运用1G来表征平焊, 采用2G来表示横焊, 与之相对的是, 国际标准也有与之对应的符号来进行表示。

不同国家或地区在焊接符号标注方面的习惯与规定, 通过这些差异得以体现。在实际运用当之时, 依据具体的标准以及规范, 来开展焊接符号的标注操作, 以此保证信息能够准确传递, 确保能够正确执行焊接工艺。与此同时, 针对涉及国际合作的焊接项目而言, 要特别留意不同标准之中的差异之处, 防止因标注不合当而引发的误解或错误情况出现。
