cad中如何标注焊接符号？

使用机械模块中的焊接符号标注即可。方法如下：

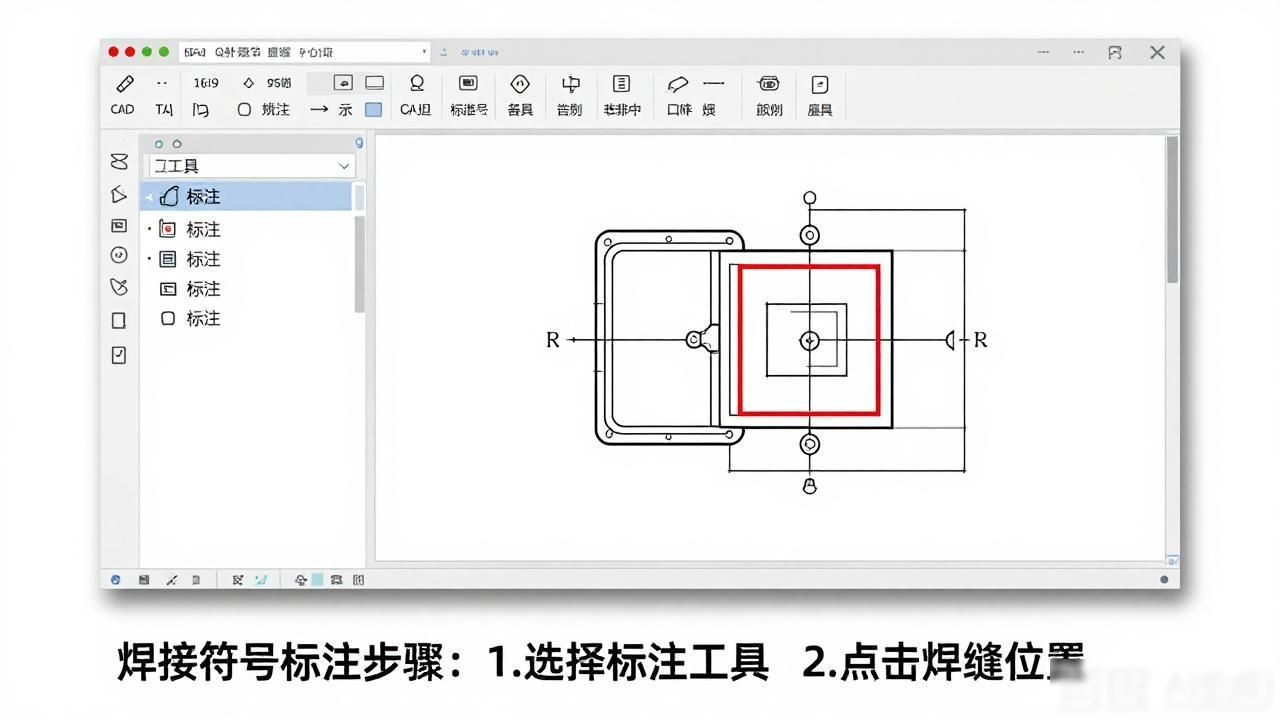

1、点击焊接符号：文章源自四五设计网-

文章源自四五设计网-

焊接符号文章源自四五设计网-

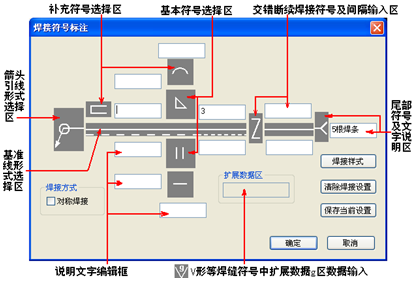

2、弹出“焊接符号标注”对话框：文章源自四五设计网-

文章源自四五设计网-

标注说明文章源自四五设计网-

对话框详细介绍：文章源自四五设计网-

那些呈现为灰色的框框, 全都是用于符号或者符号组合的选择框, 只要点击一下, 就能把对应的符号库给调出来, 将光标移至所需的焊缝符号那里, 再单击鼠标左键, 就能把符号给调出来文章源自四五设计网-。

将反白之框视作供文字编辑的框体，把鼠标移至该编辑框以内, 轻击鼠标左键以明确光标所在位置, 随后输入文字, 文章源自四五设计网-。

勾选“对称焊接”项时, 意味着呈现对称焊接符号, 于箭头侧或者非箭头侧挑选基本焊缝符号以及补充焊缝符号之后, 另一侧会自动填好；不勾选“对称焊接”项时, 表明是单边焊接或者双面焊接。文章源自四五设计网-。

“保存当前设置”按钮把当前对话框所在的焊接符号当作样板, 也就是样式, 存进系统里, 以便后续选用。

“清除焊接设置”按钮：清除当前设置的所有内容。

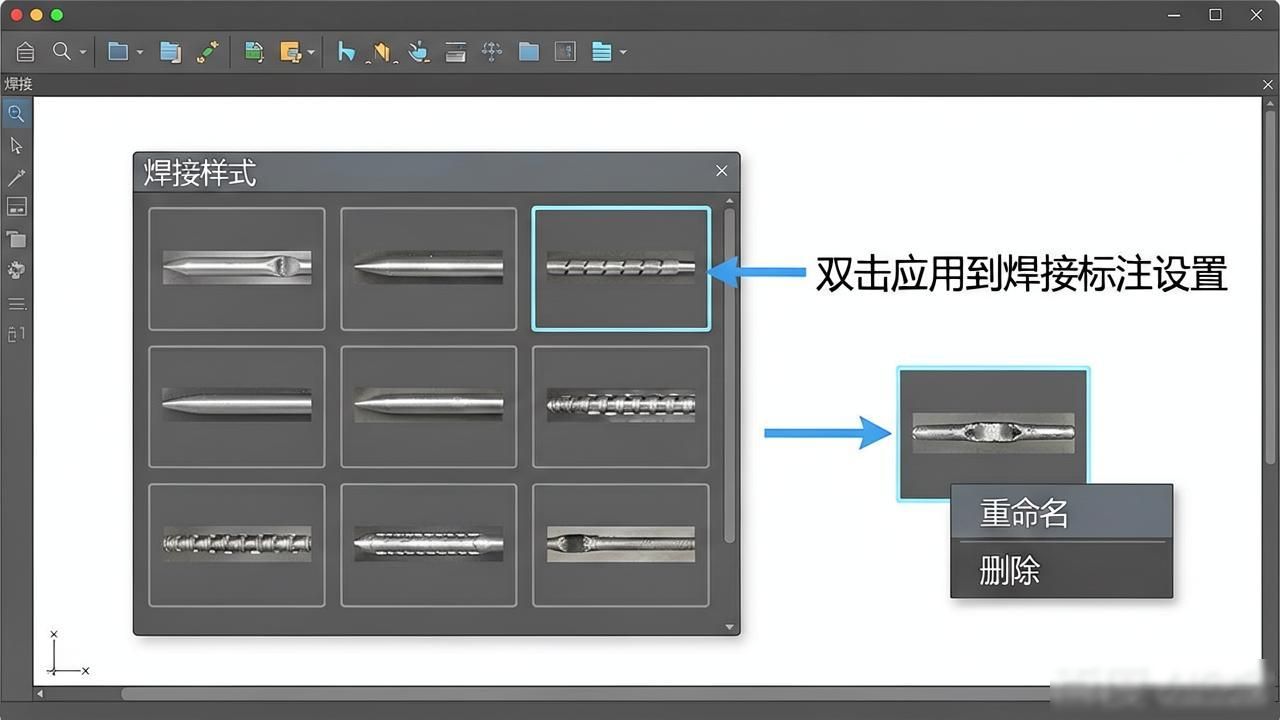

那个被称作“焊接样式”的按钮, 它能够呈现出所有予以保存的焊接样式。要是对着样式图片进行双击操作, 那么就能够将所保存的焊接样式设置运用到焊接标注设置方面；而当单击样式之后再单击鼠标右键, 便可以对其进行重新命名, 或者删除该样式。

3、在焊接样式对话框中，设置标注内容后，点击“确定”按钮；

4、单击鼠标左键指定焊接符号的引出点；

5、单击鼠标左键指定标注位置。

翻转：线上和线下的内容进行180度旋转。

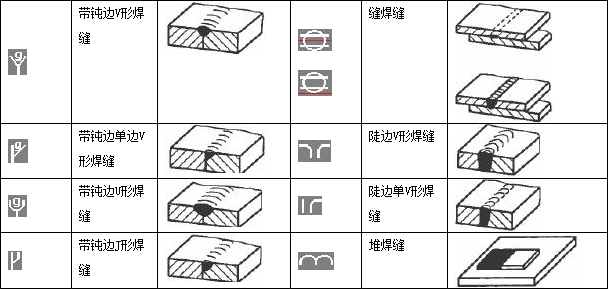

下面是符号意义参考：

图1

图2

图3

图4
