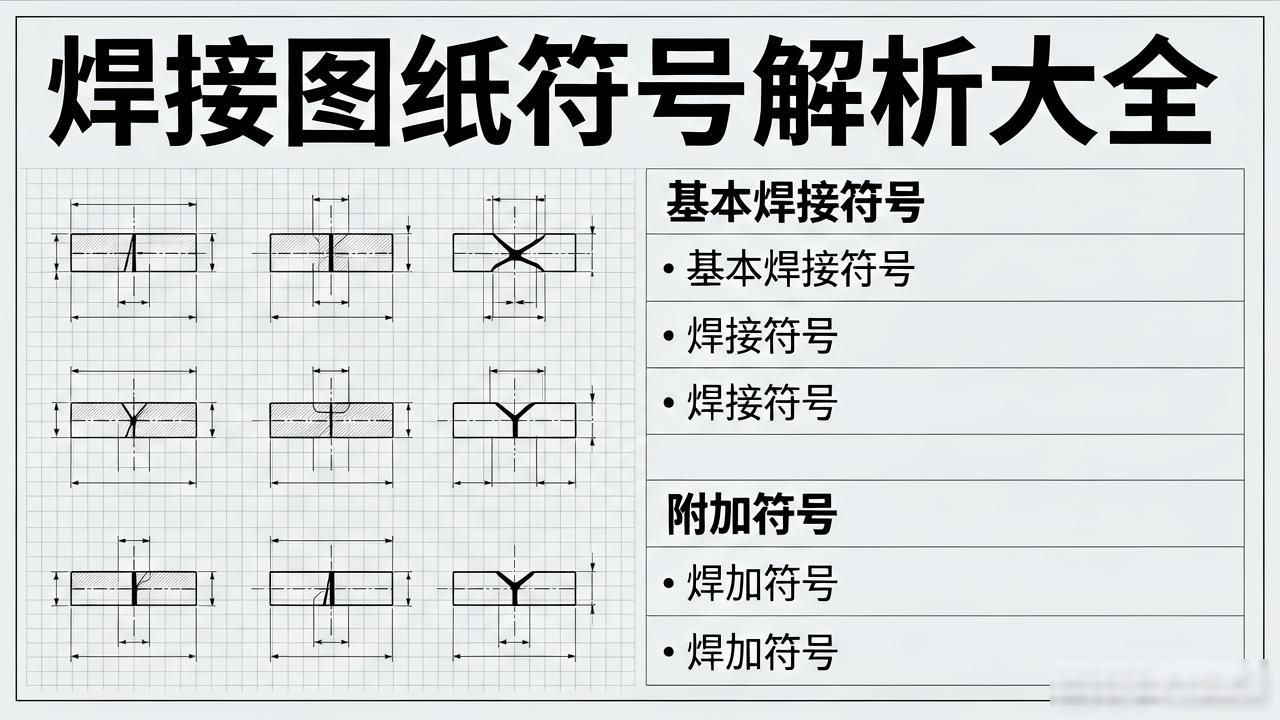

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之中, 焊接方法能够依照国家标准 – 85 的规定, 借助阿拉伯数字予以表示, 标注于指引线的末尾处。常用焊接方法代号被呈现于表 3 – 9 所示的情况。要是属于组合焊接方法, 能够用“/”进行分开, 左侧用以表明正面（或者盖面）的焊接方法, 右侧用来表示背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊打底, 随后运用手工电弧焊盖面, 那就表示成 141/111。
标注示例展示的焊缝符号以及焊接方法代号, 如图3-21所示。此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法呢, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
关于钢结构焊接符号的绘制, 所依据的是GB324一1988《焊缝代号》。钢结构所属的学科范畴大概是建筑学科了, 它归属于建筑行业。所以在对钢结构焊接符号进行标注的时候, 常常会伴随着建筑符号, 还有型钢符号, 以及螺栓符号和铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、组成焊缝引出线的是箭头以及两条基准线, 其中一条基准线是实线, 另一条基准线是虚线, 二者的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般而言应当与图样的标题栏平行, 仅仅在特殊的条件之下才会与标题栏垂直。
3、要是焊缝位于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、通常情况下, 箭头线与焊缝相对的位置并无特别的条件要求, 然而, 当对单边形焊缝展开标注时, 箭头线必须朝着带有坡口一侧的工件指向。
6、用来表示的线段, 是当基本符号、补充符号跟基准线相交或者相切时跟基准重量合的, 要用粗实线。
7、焊缝里面的基本符号, 以及辅助符号和补充符号（除了尾部符号之外）, 全部都是粗实线, 尺寸数字按道理来讲, 同样也是粗实线, 尾部符号是细实线, 尾部符号最重要的作用是标注焊接工艺、方法等方面的内容。
8、同一图形之上, 于满足那种焊缝形式, 以及断面尺寸再者辅助要求都一样的状况下, 能够仅选一处去标注焊缝的符号还有尺寸, 并且要加注“相同焊缝的符号这句话”, 这里相同焊缝符号呈现是3/4圆弧样式, 画在引出线的转折之处。
在同一个图形之上, 存在数种相同的焊缝的时候, 能够把焊缝进行分类编号, 让它标注在尾部符号以内, 分类编号要采用A、B、C等等, 在同一类焊缝之中可以挑选一处来标注代号。

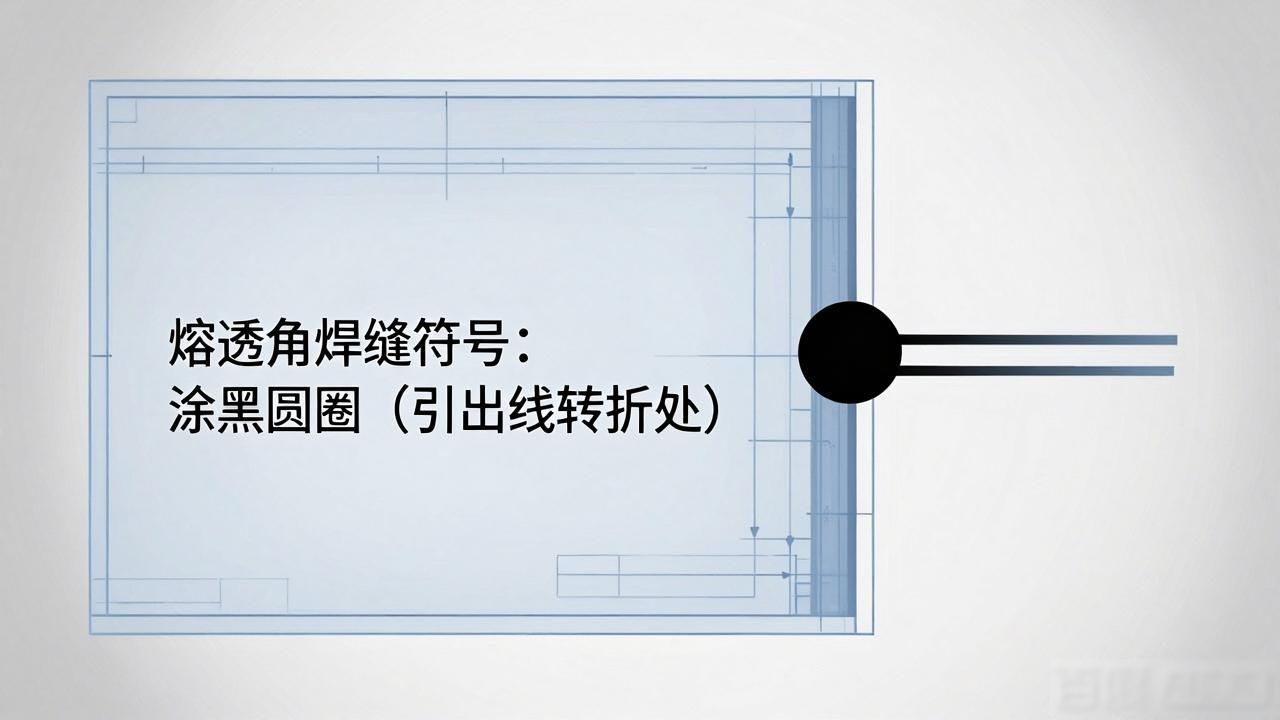

9、标注熔透角焊缝的符号, 应依据图 1-38 的方式来进行。熔透角焊缝的符号, 是那种涂黑的圆圈, 其处于画在引出线的转折之处。
10、采用形中长度较长那类的角焊缝这种情况, 像是焊接实腹钢梁的翼缘焊缝, 是可以不用引出线来进行标注的, 而是能够直接在角焊缝旁边标注焊缝尺寸值K。
11、仅在连接长度范围之内, 存在局部区段有焊缝的情况时, 按照图1-40去标注, K是角焊缝焊脚尺寸句号。
12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的同一个时刻, 在焊缝的地方添加中实线用来表明可见的焊缝, 或者添加栅线用来表明不可见的焊缝。
13、两个相互焊接的焊件, 若属于单面焊带双边不对称坡口焊缝这种类型，那么这时引出线箭头所指向的是拥有较大坡口的那个焊件。
14、位于工作件周边的围焊缝有特定标识符号, 为在引出线转折处呈现的圆圈形状, 且有焊角尺寸K的标注。
15、当存在三个以及多于三个的焊件彼此进行焊接时, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸应当各自分别进行标注。
16、处于施工现场当中开展焊接作业的焊件, 其焊缝是需要标明“现场焊缝”这个符号的。现场焊缝符号呈现为涂黑的三角形旗号, 它绘制在引出线的转折之处。
17、首先, 存在相互焊接的两个焊件, 接着, 在这两个焊件里, 当只有一个焊件带坡口, 像单面V形这种情况时, 然后, 引出线箭头所指向的便是带坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
