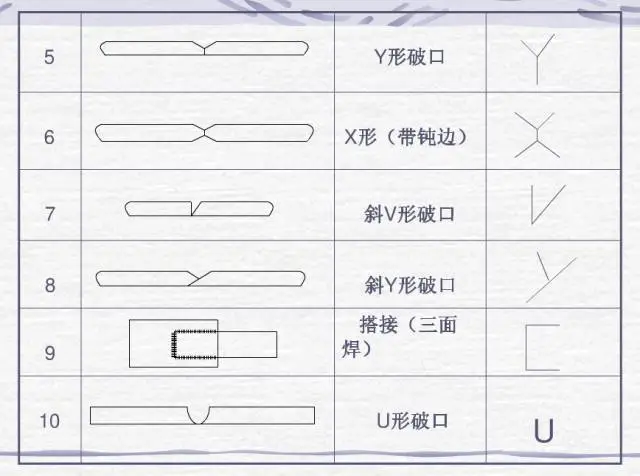

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样上面, 焊接方法能够依照国家标准 -85 的规定, 运用阿拉伯数字予以表示, 标注于指引线的尾部位置。常用焊接方法代号呈现在表 3 – 9 所示之中。要是属于组合焊接方法, 可借助“/”进行分开, 左侧体现正面（或者盖面）的焊接方法, 右侧表明背面（或者打底）焊接方法。举例来说 , V 形焊缝先是采用钨极氢弧焊打底, 随后运用手工电弧焊盖面, 那么其表示就为 141/111。
图3-21所示的是焊缝符号以及焊接方法代号的标注示例, 此图呈现的是V形坡口对接焊缝。它在背面进行封底焊, 正面焊缝表面处于齐平状态。其焊接方法为, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法

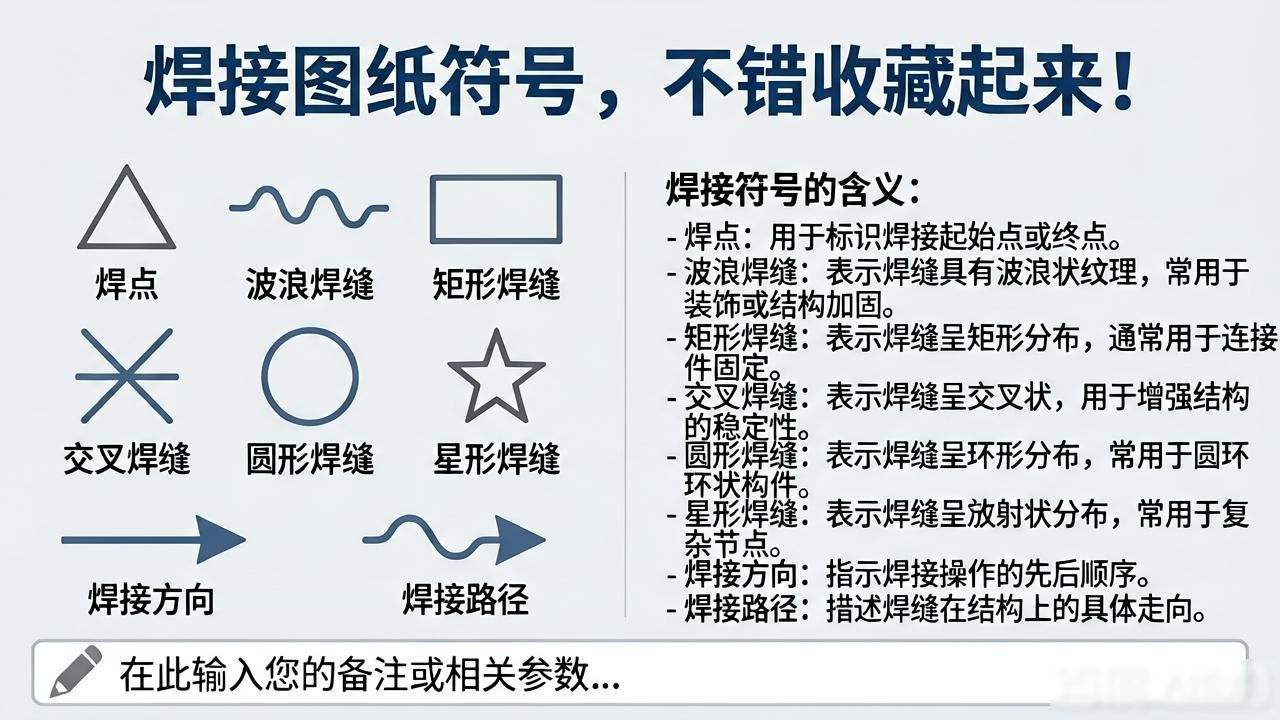

钢结构焊接符号含义大全
绘制钢结构焊接符号所依据的是GB324一1988的《焊缝代号》。钢结构通常归属于建筑学科范畴, 并属于建筑行业领域。所以在对钢结构焊接符号进行标注的时候, 常常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号此类内容。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另一条呈现为虚线, 并且这两条线的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也可以画在基准线实线的下侧, 基准线通常应与图样的标题栏保持平行, 只是在特殊条件下才会与标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝比较起来的位置, 通常情况下并没有特别的要求, 然而, 当对单边形焊缝进行标注的时候, 箭头线必须指向所在一侧带有坡口的工件处。
6、基本符号, 和补充符号, 与基准线相交, 或者相切, 与基准线重合的线段, 要用粗实线表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 要知道（尾部符号除外）, 补充符号同样是粗实线, 尺寸数字原则上也是粗实线, 而尾部符号是细实线, 尾部符号主要用来标注焊接工艺、方法等内容。
8、在同一个图形之上, 当焊缝的形式, 以及断面尺寸, 还有辅助要求都是相同的时候，能够只挑选一处对焊缝的符号以及尺寸进行标注。并且要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 画在引出线的转折方位处。
面对同一图形, 当存在数种相同焊缝之际, 能够把焊缝予以分类编号, 使其标注于尾部符号之内, 分类编号运用A、B、C……, 于同一类焊缝当中, 可挑选一处进行代号标注。
9、按图1-38式样标注的那样 的所谓的焊透角焊缝的那些符号, 是为涂满了黑色的圆形, 它画在了引出线发生转角的那个地方 的那种熔透角 焊缝的符号。
10、使用形状中等长度的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 能够不用引出线标注, 则直接在角焊缝挨着处标注焊缝尺寸值K。
11、若处于连接长度范围里, 竟然只是局部地方有焊缝, 那么就要依据图1-40来进行标注, K则是角焊缝的焊脚尺寸。
12、要是焊缝分布并非规则的那种情况, 当去标注焊缝符号期间, 在焊缝那儿添加中实线用来表示能够看见的焊缝, 或者添加栅线用来表示没办法看见的焊缝。
13、两个相互焊接的焊件, 若属于单面焊带双边不对称坡口焊缝的类型, 那么引出线的箭头方向, 是指向具有较大坡口的那个焊件。

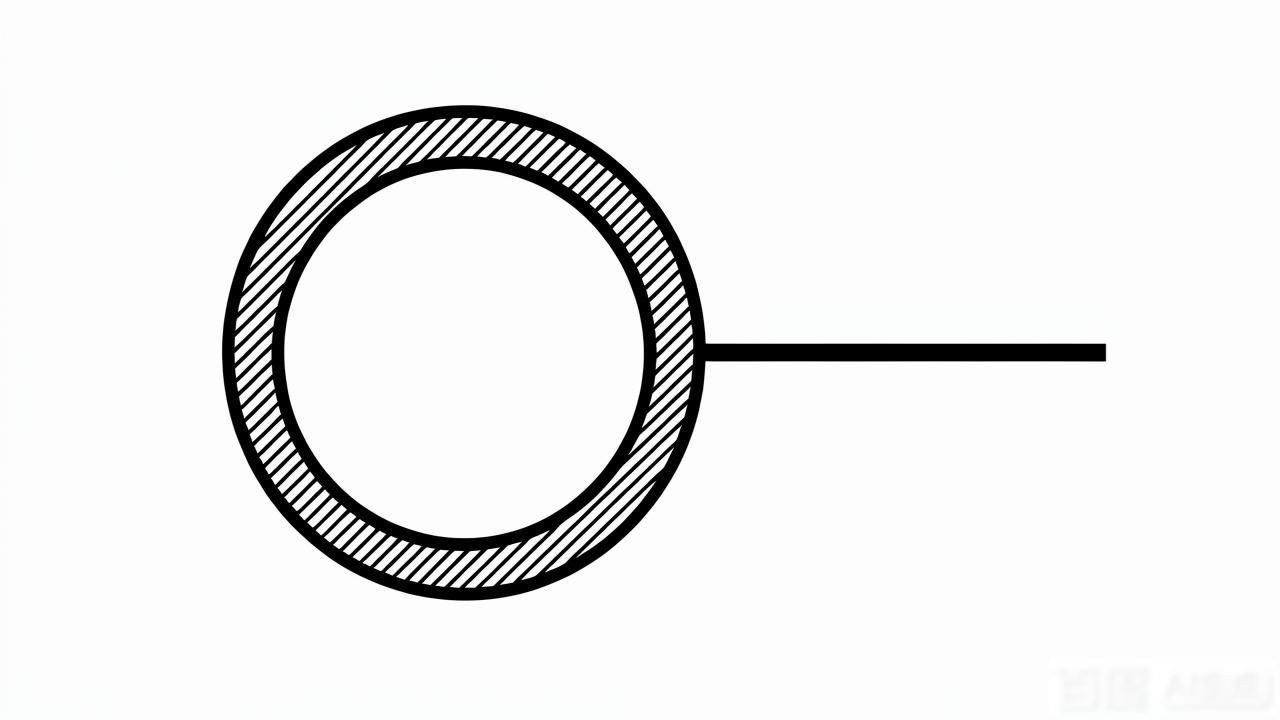

14、符号为用圆圈表示的围焊缝环绕在工作件周围, 它被画在引出线的转折之处, 并且要对其焊角尺寸K进行标注。
15、多个焊件相互焊接时, 焊缝不能按双面缝那样去标注, 必须分别标注焊缝符号以及尺寸, 焊件可是三个乃至更多。
16、针对在施工现场开展焊接工作的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝的符号是涂黑的三角形旗号, 它绘制在引出线的转折之处。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口的情况下, 比如说呈现为单面V形这种样式, 那么引出线的箭头所指向的便是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
