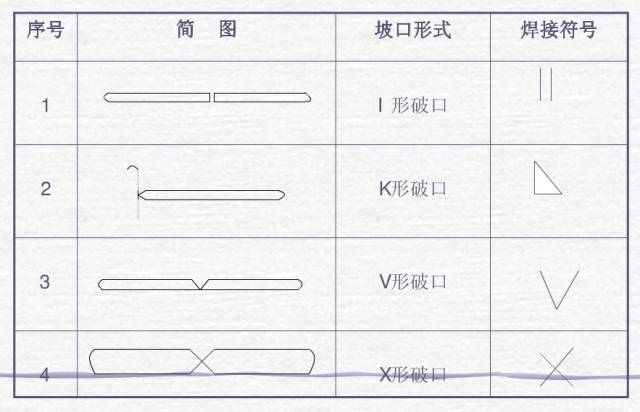

基本坡口符号
坡口符号
(注：图中“破”应为“坡”)
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法能够依据国家标准-85的规定借助阿拉伯数字予以表示, 标注于指引线的尾部之处。常用焊接方法代号呈现于表3-9所示情形。要是属于组合焊接方法, 能够用“/”加以分开, 左侧代表正面(或盖面)之处的焊接方法, 右侧代表背面(或打底)焊接所采用的方法。比如V形焊缝先是运用钨极氢弧焊进行打底操作, 而后动用手工电弧焊实施盖面环节, 则表示成141/111。
示例所见图3 – 21, 呈现了焊缝符号以及焊接方法代号的标注情况。此图显示的是V形坡口对接焊缝, 其具备背面封底焊这一状况, 与此同时, 正面焊缝表面呈现齐平状态, 其中, 焊接方法方面底焊采用手工钨极氮弧焊, 盖面焊以及封底焊均采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
GB324一1988《焊缝代号》乃钢结构焊接符号绘制所依据的标准, 钢结构通常归属于建筑学科, 且属于建筑行业, 故而在钢结构焊接符号的标注里常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝引出线, 是由箭头以及两条基准线构成的, 那条基准线呢, 显示为实线, 而这条基准线, 则呈现为虚线, 它们所属的线型, 都是那种细线。
2、可以将基准线的虚线画在基准线实线的上侧, 也能够在下侧画, 基准线一般情况下应与图样的标题栏保持平行, 只是在特殊条件时才会与标题栏垂直。
3、要是焊缝处于接头的箭头那边, 那么基本符号就标注在基准线的实线一侧, 要是焊缝处于接头的非箭头那边, 那么基本符号就标注在基准线的虚线一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线就得指向有坡口一侧的那个工件。
6、用于标识之基本符号, 以及起补充作用之补充符号, 它们与基准线相交或者相切, 而与基准线重合的那些线段，是用粗实线来进行表示的。
7、关于焊缝, 其基本符号、辅助符号以及补充符号（除尾部符号之外）, 全部都是粗实线, 尺寸数字在原则上同样是粗实线, 而尾部符号是细实线, 尾部符号主要目的在于标注焊接工艺、方法等相关内容。
8、在同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都一样的时候, 能够只挑选出一处去标注焊缝的符号以及尺寸, 并且还要加注“相同焊缝的符号”, 相同的焊缝符号是3/4圆弧, 画在引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝时, 能够把焊缝予以分类编号, 标注至于尾部符号之内, 分类编号运用A、B、C……在同一类焊缝当中可挑选一处标注代号。
9、标注熔透角焊缝的符号时, 应按照图1-38的方式来进行标注, 熔透角焊缝的符号是涂黑的圆圈, 这个涂黑的圆圈要画在引出线的转折处。
10、利用形状之中相对较长的那种角焊缝, 像是焊接实体腹部为主的钢梁的翼缘处焊缝, 能够不采用引出线进行标注, 而是可以直接在角焊缝的旁边标注焊缝的尺寸为_K_。
11、在连接的长度范围以内, 仅仅只有局部的区段存在焊缝的情况下, 按照图1-40来进行标注, K是作为角焊缝焊脚尺寸的。
12、若是焊缝分布并非规则状态, 于标注焊缝符号之际, 于焊缝之处添加中实线用来表示能够看见的焊缝, 或者添加栅线用来表示无法看见的焊缝。
13、有两个相互焊接的焊件, 若此焊缝是单面焊且带有双边不对称坡口, 如果处于这样的情境下, 那么引出线箭头所指向的是那个具有较大坡口的焊件。
14、围焊缝符号, 用来表示环绕在周边的工作件, 它是用圆圈呈现的, 画于引出线的转折之处, 并且还要标注其焊角尺寸K。
15、当存在三个或者三个之上的焊件一块进行焊接时, 其焊缝是不可以当作双面焊缝来加以标注的, 焊缝符号以及尺寸都应该各自进行标注。
16、焊件, 于施工现场开展焊接, 其焊缝, 需标有“现场焊缝”符号。现场焊缝符号, 乃涂黑的三角形旗号, 画于引出线的转折之处。
17、焊件有两个, 它们相互焊接, 其中只有一个焊件带有坡口, 比如说呈现单面V形这种情况, 此时引出线箭头所指向的是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
