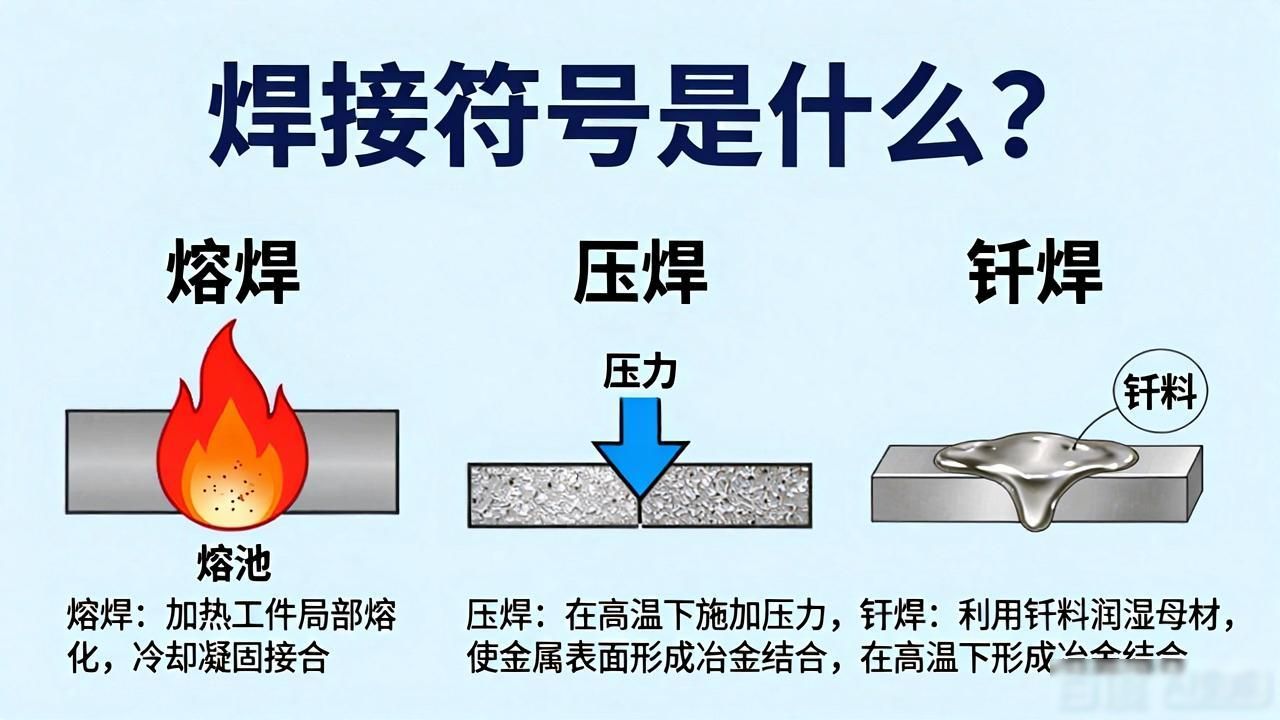

[]焊接的目的, 是通过下述三种途径去达成接合的目的: 其一, 熔焊, 即加热想要接合的工件, 使之局部熔化从而形成熔池, 待熔池冷却凝固后便实现接合, 必要之时可添入熔填物予以辅助, 它适用于各类金属还有合金的焊接加工, 无需压力；其二, 压焊, 其焊接过程必定要对焊件施加压力, 属于各类金属材料以及部分金属材料的加工；其三, 钎焊, 就是采用比母材熔点低的金属材料当作钎料, 借助液态钎料去润湿母材, 填充接头间隙, 并且与母材相互扩散来达成链接焊件。[]

焊接符号是什么？

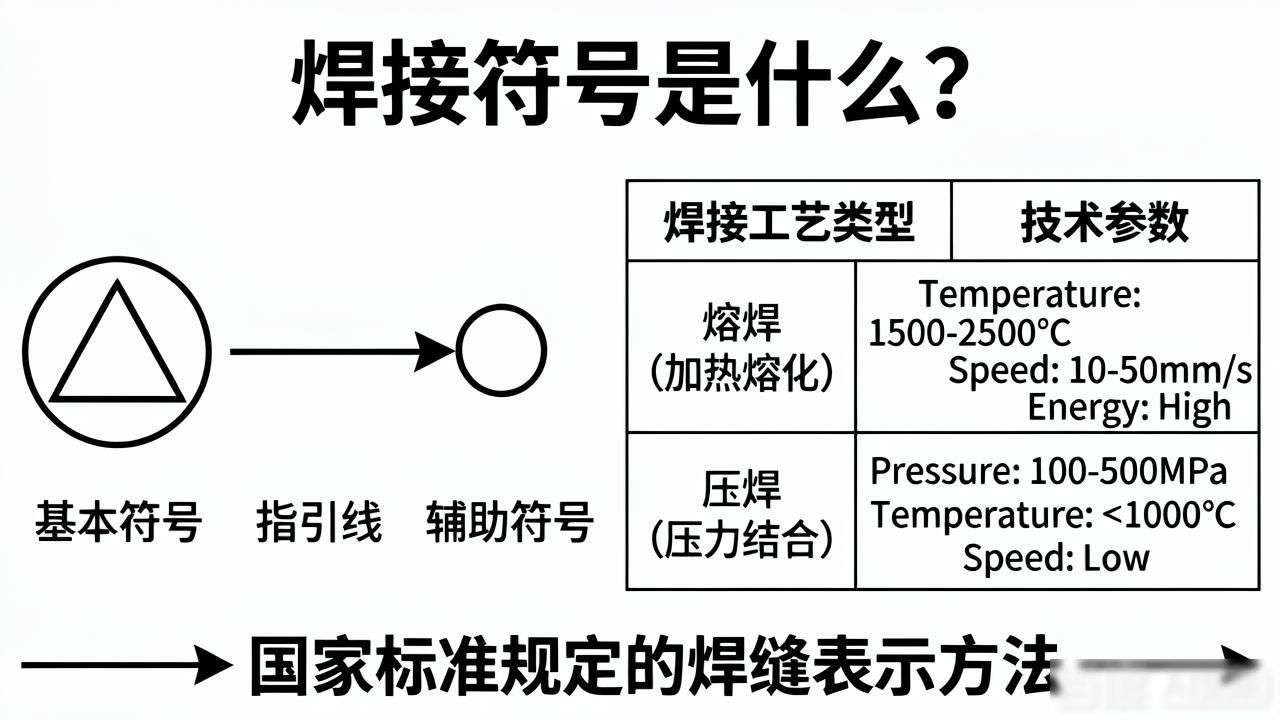

焊接符号通常由基本符号跟指引线构成, 必要的时候还能够添加上辅助符号、补充符号以及焊缝尺寸符号。焊缝形式以及坡口尺寸于图纸上一般会采用技术制图的方式去表示。为了将焊缝在图样上的表示方法予以简化, 现下采用国家标准所规定的焊缝符号以及坡口尺寸的表示方法。焊接符号呈现情况如下所示: 焊接之目的 , 焊接借助之下述三种途径达成接合的目标: 其一 , 熔焊 , 即对欲接合的工件予以加热 , 使其局部处于熔化的状态进而形成熔池 , 待熔池冷却凝固之后便实现接合 , 在必要的情形下可添加熔填物予以辅助 , 此方式适用于各类金属以及合金进行焊接加工 , 且无需施加压力。其二 , 压焊 , 焊接这一过程中必定要对焊件施加压力 , 范畴涵盖各类金属材料以及部分金属材料的加工。其三 , 钎焊 , 选用比母材熔点低的金属材料当作钎料 , 凭借液态钎料去润湿母材 , 填充接头间隙 , 并且与母材相互扩散以此达成链接焊件。焊接加工适宜于各类材料进行, 也适用于不同金属或者异类材料来得以开展焊接加工。

焊接符号是什么？

如图所示为常用的焊接符号, 其用于表明焊接横截面的形状。线宽是标注字符高度的十分之一, 要是字高为3.5mm的话, 那么符号线宽就是0.35mm。钝边高度p、坡口高度H、焊角高度K、焊缝余高h、熔透深度s、根部半径R、焊缝宽度C、焊角直径d在基本特号左边进行标注。焊缝长度l、焊缝间隙e、相同焊缝数量n在基本符号右边进行标注。刚开始学习焊接时需要留意: 其一, 焊接施工过程中没留意去挑选最佳电压, 【呈现的状况】就是在进行焊接操作时, 不管是打底、填充还是盖面, 也不论坡口尺寸是大是小, 全都选用同一个电弧电压, 如此一来, 就有很大可能无法达成所要求的熔深、熔宽, 进而出现咬边、气孔、飞溅这些缺陷。【应对的法子】通常而言, 针对不同的情形, 得分别选用相应的长弧或者短弧, 才能够获取较好的焊接质量以及工作效率。举例来说, 在做打底焊接时, 为了能够取得比较好的熔深, 应当采用短弧操作；当进行填充焊或者盖面焊接时, 为了获得较高的效率以及熔宽, 可以适度增大电弧电压。2、焊接时, 为抢进度, 针对中厚板对接焊缝采取不开坡口的做法, 致使强度指标下降, 甚至无法达到标准要求, 且在弯曲试验时出现裂纹, 如此一来会让焊缝接头性能无法得到保证, 对结构安全形成潜在危害。焊接时需依照工艺评定里的焊接电流实施控制之处, 允许存在10至15%的浮动范围。坡口的钝边尺寸不适合超过6mm。对接过程中, 当板厚超出6mm时, 要开启坡口来进行焊接。3、忽视焊接速度跟焊接电流、焊条直径协调运用, 【现象】施焊之际不在意把控焊接速度与焊接电流, 将焊条直径、焊接位置配合起来运用。对全熔透的角缝做打底焊时, 因根部尺寸窄, 要是焊接速度过快, 根部气体和夹渣便没有充足时间排出, 容易致使根部出现未熔透、夹渣、气孔等缺陷；进行盖面焊时, 若焊接速度过速, 同样容易产生气孔；倘若焊接速度过慢, 焊缝余高就会过高, 外形会不整齐；焊接薄板或者钝边尺寸小的焊缝时, 焊接速度过慢, 容易出现烧穿等状况。存在这样一种情况, 【措施】焊接速度对于焊接质量以及焊接生产效率有着重大的影响, 在选用的时候, 要配合焊接电流、焊缝位置（包括打底焊、填充焊、盖面焊）、焊缝的厚薄程度、坡口尺寸, 选取恰当合适的焊接速度, 在确保熔透、气体以及焊渣能够容易排出、不会烧穿、成形状况良好的前提条件之下, 选用较大一些的焊接速度, 以此来提高生产率效率。还有, 4、在施焊的时候不注意去控制电弧长度【现象】,施焊的时候不依据坡口形式、焊接层数、焊接形式、焊条型号等等来合理相应地调整电弧长度。因为焊接电弧长度使用得不太恰当、不合适, 所以比较难以获得高质量的焊缝。【措施】为保证焊缝质量, 施焊时一般多次采用时长偏短的弧操作, 不过能够依据形形色色的状况去挑选适配的弧长从而获取最为理想的焊接质量, 像是形似V形的坡口对接、呈角接状态的第一层理应运用时长偏短的电弧, 以此确保焊透, 并且不会出现咬边现象, 第二层时长稍微长一点, 用以填满焊缝。焊缝的间隙小时适合选用短弧, 间隙大的时候电弧长度能够稍微长些, 焊接速度加快。进行仰焊时电弧长度应是最短的, 用来防止铁水向下流淌；进行立焊、进行横焊的时候为了把控好受热形成的熔池温度, 同样要采用小电流、时长偏短的弧焊接。再者, 不管采用何种焊接方式, 于运动进程中都得留意始终让弧长大致维持不变, 借由这样来保证整条焊缝的熔宽与熔深保持一致。5、焊接之时不在意对焊接变形加以控制【现象】在焊接期间不在意从焊接顺序以及人员布置、坡口形式、焊接规范选用还有操作方法等层面去控制变形, 进而致使焊接之后变形量较大、矫正起来很困难, 还会增加成本耗费, 特别是对于厚板以及大型工件而言, 矫正难度极大, 应用机械矫正容易引发裂纹或者层状撕裂；采用火焰矫正成本高昂且操作不妥善容易致使工件过热。对于那类对精度有着较高要求的工件而言, 要是不采纳有效的能够控制变形的措施, 那么就会致使工件的安装尺寸根本无法达到使用时所需要求, 甚至还有可能造成返工这种情况或者直接报废。
