焊接专业必须掌握的基础知识

作为材料连接关键工艺的焊接, 于现代工业里应用得以宽泛。不管是机械制造、建筑施工, 还是航空航天等领域, 焊接技术均发挥有着不可被替代的作用。以下会从焊接原理、工艺、材料、设备以及安全等多个方面, 系统去阐述焊接专业必须要掌握的基础知识。

一、焊接基本概念

焊接定义

先将分离的两个或多个金属工件, 通过加热、加压, 或者两者一起施加使用或是不借助填充材料两种情况, 形成原子间结合进而连接成整体的这种方式叫成焊接, 它用的是一种加工方法做永久性连接, 该过程借助外部能量打破金属原子间原来绑定的关系, 让它们在新位置彼此靠近, 形成稳定化学键。

焊接分类

熔焊, 是通过局部加热让焊件接头部分达到熔化状态, 在不施加压力的情形下, 填充金属（或者不填充金属）与母材熔合从而形成焊缝, 冷却凝固之后达成连接的一种工艺。比如说电弧焊, 它是以电弧作为热源, 属于应用广泛的熔焊方式, 涵盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；还有气焊, 它是利用可燃气体与助燃气体混合燃烧所产生的火焰当作热源；激光焊, 是以高能量密度的激光束作为热源；等离子焊, 是利用等离子弧作为热源。

压焊, 即焊接时对焊件施加压力, 此压力施加过程中焊件可能被加热, 也可能不被加热, 借助这种压力让焊件经塑性变形, 经由原子间的扩散以及再结晶方才达成连接。电阻焊属于压焊的一种, 它是凭借电极对焊件施加压力, 通过电流流经接头接触面以及邻近区域所产生的电阻热来加热焊件的。摩擦焊同样属于压焊, 它是利用焊件接触端面彼此相对所作的旋转运动产生的摩擦热来实现焊接的。扩散焊也属于压焊范畴, 它是在特定的温度以及压力条件下, 让待焊表面相互接触, 借助原子扩散达成连接的。

钎焊, 是采用那种比母材熔点低的金属材料当作钎料, 把焊件以及钎料加热到高于钎料熔点、低于母材熔点的温度, 借助液态钎料去润湿母材, 填充接头间隙并且与母材相互扩散以此来实现连接, 它分为软钎焊, 比如说锡焊, 其钎料熔点低于450℃ , 还有硬钎焊, 例如银焊、铜焊, 其钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

热源的类型有多种, 焊接热源呈现出多样化的特点, 其中电弧热具备能量集中的特性, 能够迅速地对焊件的局部区域进行加热, 电阻热是通过电流流经电阻进而产生的, 而激光作为一种具有高能量密度的热源, 能够达成快速加热使其熔化的效果。

进行热输入计算时, 热输入公式是Q等于UI除以v, 其中, Q代表热输入, 单位是J/cm, 而U表示电弧电压, 单位为V, I指焊接电流, 单位是A, 另v就是焊接速度, 单位是cm/s。合理把控热输入对于保障焊接质量来讲极为关键, 要是热输入不合适就会致使焊件出现过热、未焊透这样的问题。

首先是温度场分布情况, 焊接的时候, 焊件各个点的温度, 会随着时间以及空间发生变化, 进而形成温度场, 靠近热源中心的地方温度是最高的, 其分布呢, 受到多种因素的影响, 了解温度场这件事, 有助于预 测焊接热应力、变形以及组织转变。

焊接冶金反应

熔融的池体得以形成: 在焊接热源发挥作用的状况之下, 焊件以及填充金属发生熔化从而形成熔池, 熔池所具备的形状、尺寸以及存在的时间对于焊接质量会产生影响, 它的形成过程伴有强烈热对流以及物质的传输, 进而致使化学成分以及温度分布处于不均匀的态势。

关乎气体跟熔渣的作用表现为, 焊接之时所生成的气体, 像CO₂、Ar这类, 对熔池予以保护, 使其不被有害气体侵入, 熔渣会覆盖于熔池的表面, 达成隔离空气的效果, 还能够保护熔池, 实现脱氧, 去除硫磷, 进而改善焊缝成型这类作用。

那焊缝金属所存在的结晶以及相变情况阐述一下, 当熔池进行冷却凝固这个行为之时, 焊缝金属是会历经结晶以及相变这两个阶段的, 结晶它起始于熔池边缘这个位置并朝着中心方向拓展蔓延, 在这个过程中极有可能产生偏析这种状况, 而冷却进程里固态相变所生成的产物其组织以及相应性能, 实际上是由冷却的速度、化学成分等诸多因素来决定的, 通过对焊接工艺参数予以把控调整, 能够对结晶以及相变的整个过程起到调节把控的作用。

焊接缺陷成因

气孔是指, 熔池里头存在的气体, 在凝固以前呀没有能够逸出, 而是残留在了焊缝那里, 进而形成了空穴, 其形成的原因涵盖这些些了, 焊接材料受了潮, 焊件自身清理得不够干净, 焊接工艺参数设置得不合适等等等情况, 如此这般就会使得焊缝的强度以及致密性被降低了。

夹渣是这样一种现象, 即熔渣残留在焊缝形成问题, 其产生原因包含焊接电流过小, 还包括层间清渣不彻底, 以及焊条角度不当等情况, 这种现象会致使焊缝有效截面积降低, 进而导致应力集中。

裂纹, 属于严重焊接缺陷, 热裂纹是在焊缝金属冷却至固相线附近高温区域时产生的, 其产生与低熔点共晶物、焊接工艺等存在关联, 冷裂纹是焊接接头冷却至较低温度之际产生的, 它和氢含量、淬硬组织、残余应力相关, 再热裂纹是焊后焊件再次被加热时出现的, 其产生和沉淀相析出、晶界强化等有关。

没完全熔合, 即焊缝对应的那部分金属跟母材之间又或者跟焊缝层间, 没能彻底熔接在一起, 缘由在于焊接电流过低、前行速度过快以及坡口所成角度过小这般些状况, 会对焊缝具备的强度以及密封性造成影响。

未焊透, 即焊接之际接头根部没有完全熔透, 这是由于焊接电流过小, 或者速度过快, 又或是坡口角度过小, 以及钝边过大等情形引发, 如果出现未焊透这种状况, 就会致使焊缝承载能力降低, 进而引发应力集中。

三、焊接材料

焊条

分类, 是按照药皮性质来区分的, 可分为酸性焊条以及碱性焊条, 酸性焊条的药皮之中含有大量的酸性氧化物, 其电弧较为稳定, 飞溅细小, 能够轻松脱渣, 对于杂质的敏感性较低而且很低, 适用于一般的低碳钢以及低合金钢的焊接工作, 就好像 E4303 这种这般；碱性焊条药皮则含有大量的碱性氧化物还有萤石二者, 其脱硫、脱磷的能力很强, 焊缝的力学性能良好, 抗裂性很强, 只是它的电弧稳定性较差，对杂质十分敏感, 常常被用于重要的低合金钢以及合金钢的焊接工作, 例如 E5015就是此类。

解读牌号: 拿E6010来说, “E”所代表的是焊条, “60”其意思是熔敷金属最小抗拉强度为60（大概）, “1”意味着适用于全位置焊接, “0”表示的是药皮类型以及电流种类（属于高纤维素钠型药皮, 是直流反接）。

焊丝与焊剂

如下为实心焊丝, 像ER70S – 6这种, 其中“ER”所代表的意思是实芯焊丝, 数值“70”能表明熔敷金属最小抗拉强度是70, 这里, 就大概是指这个强度数值跟“70”相关, 那个“丝”字的表示是由“S”来体现出来的, “6”则是化学成分分类指代的编号, 它可以应用在碳钢和低合金钢气体保护焊作业当中。

药芯焊丝, 像E71T – 1这种, 其中“E”代表焊条, “7”意味着熔敷金属最小抗拉强度是70（大约）, “1”表明适用于全位置焊接, “T”表示药芯焊丝, 后面跟着的数字与字母表示药芯类型以及保护气体种类, 它具有良好的焊接工艺性能, 还具备高生产效率。

用于埋弧焊的焊剂, 举例来说像HJ431这种, 需要明晰的是这里的“HJ”所代表的意思是埋弧焊剂, 其中“4”代表的是在焊剂当中MnO的含量, “3”代表的是SiO₂以及CaF₂的含量，“1”代表的是同一类型焊剂里面不同的牌号, 它是要和埋弧焊丝一同配合来使用的哦, 其作用是对熔池起到保护效果, 并且参与到冶金反应等诸多作用中去。

保护气体

化学性质稳定的惰性气体里, 有Ar、He, 它们不与金属发生反应, 可充当用于保护焊接区的气体, 其中氩气常用, 其具备价格低、密度大以及保护效果好的特点, 氦气虽保护效果更佳当价格昂贵, 被应用于高熔点金属和高要求状况下。

活性气体当中, CO₂具备氧化性, 它被用于MAG焊, 其价格便宜, 来源广泛, 然而它却会致使合金元素烧损, 所以需要挑选恰当的焊丝成分来进行补偿。

将氩气与二氧化碳混合而成的气体, 像是氩气加二氧化碳这种组合, 它把惰性气体以及活性气体各自具备的优点都融合起来了, 能够让焊缝成型得到改善, 还能减少飞溅现象的发生, 进而提高焊接质量以及焊接效率, 其中比较常见的比例是氩气占百分之八十加上二氧化碳占百分之二十, 并且可以依据实际需求进行调整。

四、焊接工艺与参数

关键工艺参数

电流, 对焊接质量以及效率会产生影响, 其中直流电流电弧稳定，且飞溅小, 有其特点；而交流电流设备简单, 成本还低, 存在区别与之有别。电流大小, 需依据焊件厚度、材质、接头形式、以及焊条比如焊丝直径等诸多因素来进行选择, 要是过大或者过小, 便会产生焊接缺陷。

电弧长度跟电压有关联, 恰当的电压能确保焊缝宽度以及熔深均维持均匀状态, 要是电压不合适, 就会致使焊缝成型出现问题。

焊接速度, 指的是单位时间之内所完成的焊缝长度, 速度要是过快或者过慢的话, 均会对焊接质量以及效率产生影响, 需要依照多种因素去合理地进行调整。

电弧长度方面, 短电弧具备热效率高、飞溅小的特性, 手工电弧焊时电弧长度通常是焊条直径的0.5至1.0倍, 气体保护焊同样需要把控相宜的电弧长度。

坡口形式, 常见的有V型、U型、X型、Y型等, V型加工起来较为简单, 不过填充金属量比较大, 适用于薄焊件；U型根部狭窄, 填充金属量少, 且焊缝质量高, 适用于厚焊件；X型和Y型结合了那两者的优点, 用于大厚度焊件, 能够减少变形以及填充金属量。

接头设计

将两焊件端面以相对放置的方式来进行焊接, 此为对接接头, 其受力呈现均匀态势, 在应用方面颇为广泛, 通常情况下需要开设坡口, 并且要确保装配间隙以及错边量。

角接接头, 是两焊件端部，构成直角或者近似直角的接头。它主要承受横向载荷, 依据焊件厚度以及受力情况, 焊接时可开坡口, 也可不坡口焊接。

一种焊件的端面, 和另一种焊件的表面, 构成了直角, 或者是近似于直角, 其受力状况复杂, 容易出现应力集中的情况, 常常会采用双面焊接, 或者是开坡口焊接的方式来提高强度, 这就是T型接头。

存在这样一种接头, 它被称作搭接接头, 是两焊件呈现部分重叠焊接的状况, 这种接头装配起来较为简单, 然而其受力情形并不均匀, 并且强度较低, 它被应用于受力较小或者是非承载结构中, 针对此, 要想提高强度, 可以增加搭接的长度, 或者采用塞焊、槽焊等方式。

预热与后热

有关于防止冷裂纹的预热温度计算, 是这样的: 要依据碳当量来计算预热温度, 当碳当量越高时, 钢材的淬硬倾向就越大, 这种情况下就需要进行预热, 以此来降低冷却速度, 进而防止冷裂纹产生。其公式为, Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15（这里元 素符号表示其质量分数）, 然后要根据Ceq值以及焊件厚度等因素去查表, 从而确定预热温度。

消氢处理, 焊机焊接完成今后, 会把焊接之后的物件加热, 加热到一个确定的温度范围比如说是二百五十摄氏度到三百五十摄氏度这个区间并保持恒定一段时长, 以此让焊缝里的氢溢出来, 去预防有氢致裂纹产生, 特别是在焊接低合金钢和高强度钢这个方面特别适用。

五、焊接设备

电弧焊机

交流焊机, 属于变压器式。它把电网里的交流电, 借助变压器来降压, 从而得到适宜焊接的低电压交流电。其结构是那种很简单的, 成本也较低的类型。不过呢, 它的电弧稳定性不太好, 比较差。

直流焊机, 它涵盖整流式与逆变式这两种类型。整流式焊机借助着整流元件达成将交流电转变为直流电；逆变式焊机它是先把交流电转变成直流电, 接着逆变成高频交流电, 经过降压、整流之后输出适宜焊接的直流电, 具备体积小、重量轻、节能以及电弧稳定性好等诸多优点。

气体保护焊设备

MIG/MAG焊机, 其中MIG焊运用惰性气体保护, MAG焊采用活性气体或者混合气体保护。它以连续送进的焊丝当作电极以及填充金属, 具备生产效率高的特点, 适用于多种金属材料的焊接。

TIG焊机, 其电极采用高熔点钨棒, 借助惰性气体对电弧以及熔池加以保护, 具备焊接质量高、电弧稳定等特性, 常常配备高频引弧装置和脉冲功能, 能够达成更为精确的焊接控制, 适用于焊接有色金属、不锈钢以及薄件。

辅助工具

焊枪负责传递焊接电流, 充当输送保护气体的角色, 在熔化极焊接的情形下还能引导焊丝, 它自身的结构以及性能对焊接操作与焊接的质量产生影响。

气瓶, 用于储存保护气体, 像氩气瓶、二氧化碳气瓶等这样的, 要定期进行检查, 还要定期开展维护, 以此来确保能够安全使用。

融化极气体保护焊里, 拥有这样一种设备, 它能够把焊丝以匀速状态送进焊接区域, 而这种设备就是送丝机, 并且送丝速度保持稳定对于确保焊接质量而言有着至关重要的意义。

接地钳, 它要保证焊接的回路能够接地处于良好状态, 以此来防止触电事故出现，并且还要确保焊接电流是稳定的。

这种面罩, 面罩中的自动变光面罩, 可以依据电弧光强度, 自动对镜片透光率予以调节, 能够切实保护焊工眼睛在很大程度上免受电弧辐射所造成的伤害, 进而提升焊接操作的安全性以及舒适性。

六、焊接缺陷与质量控制

常见缺陷

裂纹, 除了热裂纹、冷裂纹、再热裂纹之外, 还有叫层状撕裂的, 它大多发生在厚板焊接结构当中, 因为钢板内部有着分层夹杂物, 在焊接应力的作用之下, 会沿着轧制方向产生阶梯状的裂纹。

气孔划分出多种类型, 其中包含氢气孔、一氧化碳气孔、氮气孔等等, 因不同气体来源, 导致出的气孔在形态以及分布方面有着不同差异, 像氢气孔多数呈现为表面针状, 一氧化碳气孔多数呈现为内部条虫状, 这是不同的。

夹渣是这样一种情况, 其中包含非金属夹渣以及金属夹渣, 非金属夹渣像氧化物、硫化物等属于这类夹渣, 金属夹渣比如钨夹渣（在TIG焊接的时候钨极被熔化进而混入到焊缝当中）也是夹渣的一部分。

咬边表现为, 因焊接参数选取不合适, 或者操作方式选用不正确这所导致的情况, 致使在沿焊趾的母材位置出现沟槽或凹陷, 这种状况会使焊件有效截面积被削弱, 进而造成应力集中。

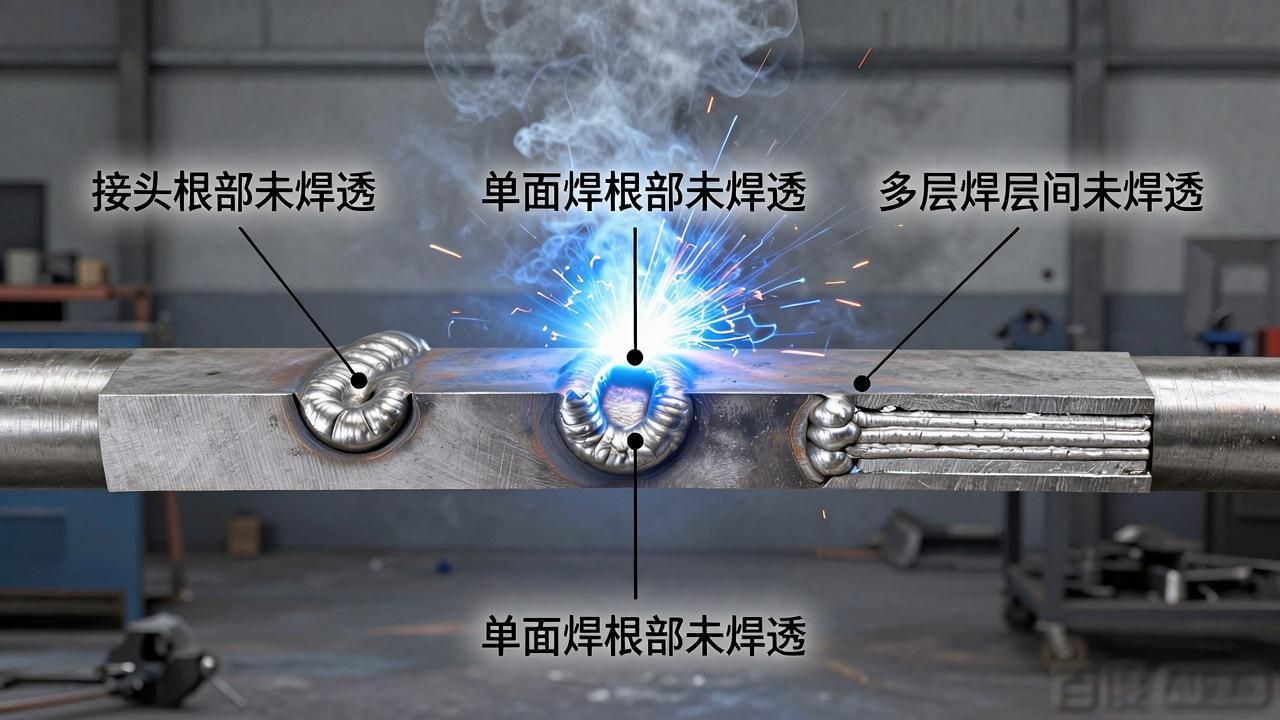

存在未焊透现象, 即接头根部存在未焊透情况, 此外, 还有单面焊产生的根部未焊透, 并且存在多层焊所致的层间未焊透等状况。

检测方法

进行目视检测（VT）, 需借助肉眼, 或者借助放大镜、量规等工具, 来对焊缝外观予以检查, 此检查涵盖焊缝尺寸、形状、表面缺陷等方面。

射线检测也就是那个被称作RT的检测方式。它运作过程是利用特定的射线, 像X射线、γ射线这类射线去穿透焊件, 依据缺陷对待射线吸收程度差异, 在底片上呈现出不同黑度影像以此来检测焊接件当中那些会出现的缺陷, 能够检测出如内部气孔、夹渣、裂纹、未焊透这儿一系列的缺陷, 而且对于体积型缺陷表现得较为敏感。

超声波检测（UT）, 是借助超声波于焊件里传播之际, 碰到缺陷会出现反射、折射等状况, 经由剖析反射波信号来实施缺陷检测，能够检测内部缺陷, 对面积型缺陷较为敏感, 适用于厚板的检测。

磁粉检测, 也就是MT, 它被运用来检测铁磁性材料的表面以及近表面缺陷, 在被检测的工件表面施加磁场, 在缺陷的地方, 会产生漏磁场, 经由吸附磁粉, 从而形成磁痕, 以此用来显示缺陷的位置以及形状。

利用渗透检测（PT）, 要先把含有色染料或者荧光剂的渗透液涂抹到焊件表面, 让里面的渗透液能够渗进到缺陷当中, 接着要去除掉表面多余的渗透液, 之后再去施加显像剂, 这样缺陷中的渗透液就能被吸附从而显示出来, 以此来检测表面开口缺陷的情况。

标准规范

ISO 5817, 它会依据缺陷类型、尺寸以及数量等指标, 来给焊缝质量进行分级, 其把焊缝质量按照规定划分成了B、C、D这三个等级, 该分级适用于熔化焊焊接接头。

AWS D1.1, 即那被称作美国钢结构焊接规范的, 规定了钢结构焊接在材料方面的要求, 有着工艺方面要求, 还存在质量检验等方面要求, 其在北美那个地区广泛得以应用。

中国焊接质量要求系列所用标准GB/T 12467, 针对焊接质量要求给出了详尽规定, 当中涵盖质量等级划分, 还包括检验方法, 以及验收准则这类内容。

七、焊接安全与防护

主要危险源

电弧所产生的辐射, 涵盖了紫外线, 以及红外线外加可见光, 其中紫外线对着人体而言危害较为严重, 能够引发电光性眼炎, 还会造成皮肤方面的灼伤等情况。

漏电于焊接设备, 操作出现不当, 或是在潮湿环境下进行作业等情况, 会致使触电事故有可能发生, 此被称作电击。

金属氧化物等烟尘, 于焊接过程当中产生, 若长期将其吸入, 那么会对呼吸系统造成损害, 进而引发尘肺病等职业病, 此类烟尘名为烟尘。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

存有有害气体, 例如囊括臭氧、一氧化碳以及氮氧化物等等, 至于臭氧它拥有强劲氧化性, 会对呼吸道予以刺激, 一氧化碳呈现无色且无味, 很容易致使中毒情况发生, 氮氧化物对于呼吸道具备刺激以及腐蚀作用。

防护措施

个人防护装备包括, 用于抵御高温飞溅以及辐射伤害, 由具备防火、隔热、耐磨特质材料制成的防护服, 具备隔热、绝缘、耐磨性能的焊接手套, 除自动变光面罩之外的还有用以保护脸部和眼睛的手持式面罩, 以及能够过滤焊接烟尘的防尘口罩。

焊接场所通风举措: 要确保其所拥有的通风状况处于良好的状态, 要是自然通风的程度达不到所需程度的时候, 就要去安装机械通风设备或者排烟装置, 以便能够及时地将有害气体以及烟尘排放出去。

急救知识

要是发生触电急救情况, 那么马上需切断电源, 倘若触电者的呼吸以及心跳都停止了, 这时候应当在现场开展心肺复苏术也就是CPR, 其中涵盖胸外按压以及人工呼吸, 按压的频率最少得是100次每分钟, 按压的深度最少要有5厘米, 按压和呼吸的比例是30比2, 而且要及时拨打急救电话。

灼伤处置办法如下: 要是碰到哪怕是轻微的灼伤情况之时, 就得马上采用大量的冷水去冲洗遭受伤害的那个部位, 冲洗时长在十五分钟至三十分钟的范围之内, 以此来降低皮肤的温度, 进而减轻疼痛程度以及伤害程度；要是属于严重灼伤那个情形的话, 就应当避免自己去进行处理, 而是要用干净的纱布或者毛巾去遮盖住伤口, 然后尽快送去医院接受治疗。

一旦吸入大量烟尘之后感觉有着不适, 就要赶紧往通风方面良好的空旷地方去转移, 从而进行呼吸新鲜的空气, 要是症状表现严重的话, 那就需要及时去就医。

八、金属材料焊接性

碳钢焊接

低碳钢, 其含碳量是低于百分之零点二五的, 它的焊接性呈现良好状态, 一般情况下并不需要特殊的工艺措施, 仅仅选用合适的焊条或者焊丝便可以了。

中碳钢, 其中含碳量处于百分之零点二五至百分之零点六之间 , 在进行焊接的时候容易产生淬硬组织以及冷裂纹 , 需要进行预热 , 预热温度为一百五十至二百五十摄氏度 , 要选用低氢型焊条 , 还要控制焊接热输入。

含碳量大于0.6%的高碳钢, 其焊接性不好、差劣, 在进行焊接之前, 需要预热到250 – 350℃以上, 要采用低氢型焊条, 焊接之后还要进行缓冷以及热处理, 以此来消除应力, 可以让组织得到改善。

不锈钢焊接

奥氏体不锈钢, 其焊接时主要问题是晶间腐蚀, 在石油化工设备焊接里, 为防晶间腐蚀, 常选含钛（像A132）或铌（像A137）等稳定化元素的焊条, 或是超低碳焊条（如A002）, 采用小电流、快速焊短弧焊, 减少焊缝在敏化温度区间（450 – 850℃）的停留时间, 以此降低晶间腐蚀倾向。

铁素体不锈钢, 焊接之时容易出现脆化现象, 其中涵盖475℃脆化以及σ相脆化。于焊接管道之际, 为防止脆化, 焊前预热温度要控制在100至300℃之间, 采用小热输入焊接工艺, 避免在475℃附近长时间停留, 焊后能够进行快速冷却, 若有必要进行退火处理, 以此恢复韧性。

双相不锈钢, 焊接之时, 要严格把控热输入。于海洋工程结构焊接当中, 采用恰当的焊接方法, 像TIG、MIG这种, 挑选合适的焊接参数, 将热输入控制在特定范围里边, 凭借此来确保焊缝以及热影响区的奥氏体与铁素体比例, 避免因为热输入不合适而致使相比例失调, 进而影响焊接接头的耐蚀性以及力学性能。

铝合金焊接

铝合金的表面存在着一层致密的氧化膜, 这层氧化膜是Al₂O₃, 它的熔点非常高, 高达2050℃, 这会对焊接熔合造成阻碍, 并且铝合金具有很强的导热性, 在焊接的时候热量散失速度很快, 容易致使焊接出现变形, 在航空航天领域里针对铝合金结构件进行焊接时, 常常会采用TIG焊或者MIG焊。焊前, 要运用机械方式（像刮削那般）或者化学类型（比如碱洗这样）去完全清理焊件表面的氧化膜, 焊接进程里, 恰当精选焊接的电流, 电压以及焊接速度, 采用适宜的工装夹具以刚性固定焊件, 或者借由反变形法、随焊激冷等手段去控制变形, 对于厚板焊接而言, 能够采用多层多道焊, 控制层间温度。

异种金属焊接

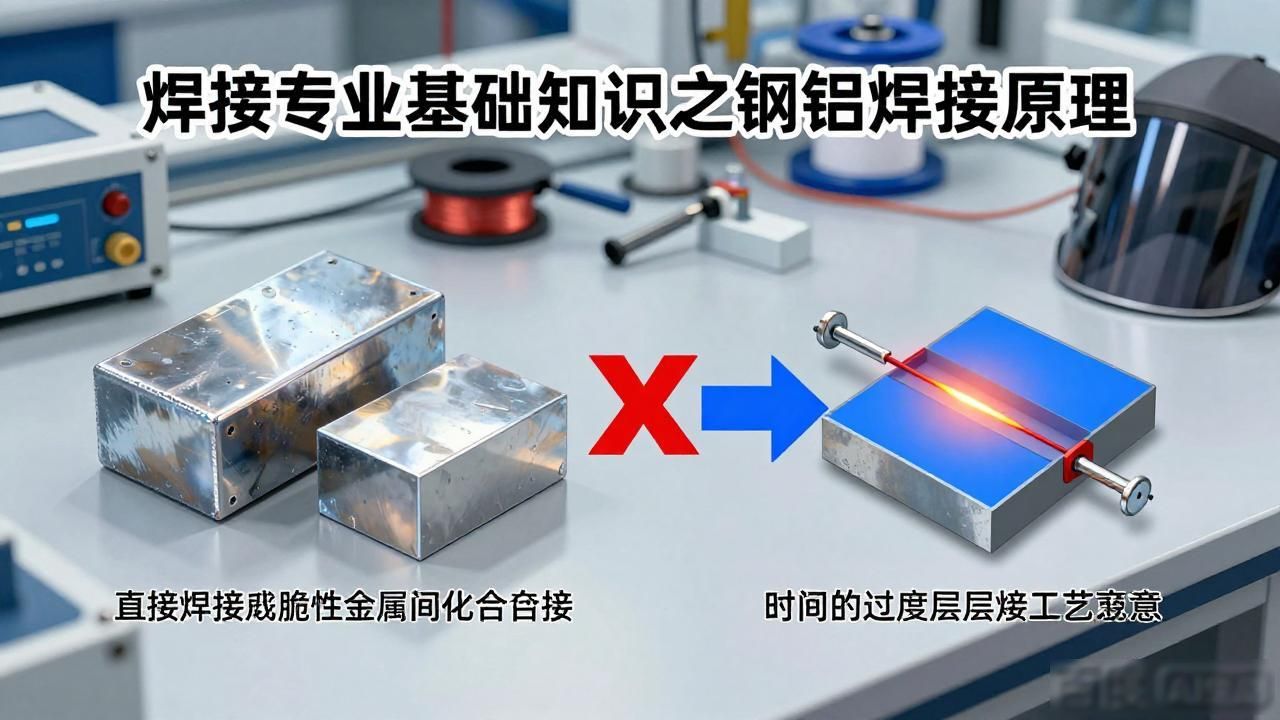

就拿钢与铝的焊接来说，因为钢跟铝的物理性能, 像熔点、热膨胀系数等, 以及化学性能存在极大差异, 要是直接进行焊接, 那么在接头的地方就会形成脆性的金属间化合物, 进而致使接头强度降低。在汽车发动机的一些零部件制造过程中, 采用过渡层焊接工艺, 像是在钢的表面先镀上一层锌、铜之类的金属当作过渡层, 然后才跟铝去进行焊接；又或者采用特殊的钎焊工艺, 挑选适宜的钎料以及钎焊温度, 借助钎料在母材之间的扩散以及溶解, 从而形成优良的接头连接, 减少金属间化合物的产生, 提升接头质量。

九、焊接符号与图纸

焊接符号

用于呈现焊缝横截面形状的, 是基本符号, 其中, 角焊缝由等边三角形来表示, 对接焊缝靠直线表示, 带有斜边的直线用以呈现V形坡口对接焊缝, 它能直观地展现焊缝的基本形式。

– 补充符号: 其作用是对焊缝的特定某些特征加以补充说明, 现场焊符号呈现为是一个被涂黑的小旗, 它所表达的意思是该焊缝需要在现场进行施焊；而周围焊符号表征为是一个圆圈, 此圆圈的含义是焊缝会环绕着焊件的周围去开展焊接操作。

尺寸标注, 涵盖焊缝长度, 以及宽度, 还有厚度, 包括坡口角度, 以及钝边尺寸等。举例来说, 于标注角焊缝之际, 会注明焊脚尺寸；对接焊缝则呢, 会标注坡口深度, 以及间隙等尺寸, 从而为焊接施工, 提供精确的数据依据。

图纸识读

针对坡口形式, 要从图纸里识别出V型、U型、X型这类坡口形式, 依据焊件的厚度、焊接的方法以及工艺方面的要求来确定坡口的尺寸, 像V型坡口的角度、钝边的大小、装配间隙等, 以此确保焊接的时候能够充分地熔合, 进而获得良好的焊缝质量。

焊缝位置方面, 要清晰地明确平焊位置, 还要明确立焊位置, 也要明确横焊位置, 更要明确仰焊位置。不同的位置, 其焊接难度是不一样的, 工艺要求也不相同。平焊操作相对来讲会容易一些, 焊接出来的质量比较容易获得保证。立焊的时候得控制熔池的形状以及尺寸, 防止液态金属出现下淌滴情况。仰焊的难度最为大, 对焊工的技术以及操作有着很高的要求, 图纸标注能够帮助焊工挑选合适的焊接工艺以及操作方法。

工艺要求方面, 对于焊后热处理要求, 图纸会作出是否需要开展退火、正火、回火、调质等处理的注明, 同时还会给出处理的温度、时间以及冷却方式等参数, 借助焊后热处理来改良焊接接头的组织与性能, 进而消除残余应力。

十、焊接技术发展趋势

自动化与智能化

汽车制造行业里, 机器人焊接被广泛用着, 机器人能依据预设程序, 精准地把焊接操作给完成, 以此保障焊接质量的稳定性与一致性, 提升生产效率, 降低人工成本, 还减轻劳动强度, 而且它能够在恶劣环境当中工作。

– 视觉传感: 借助视觉传感器, 实时去获取焊接过程当中的图像信息, 像焊缝的位置、形状以及熔池的状态等, 再反馈给控制系统, 以此来实现对焊接过程的实时监测以及调整, 进而提高焊接质量那方面的可靠性和适应性, 比如说在复杂结构件的焊接之时, 能够自动跟踪焊缝, 从而确保焊接精度。

有一种控制方式叫自适应控制, 它会依据焊接过程里产生的实时参数, 像是电流、电压以及焊接速度, 还有焊件出现的变化, 此处所指的变化为材料厚度波动、装配误差等情况, 来自动对焊接工艺参数予以调整, 进而确保焊接质量不受外界因素的干扰影响, 最终达成智能化的焊接生产。

新材料焊接

高强钢, 在建筑、桥梁等行业, 因对结构轻量化以及高强度的要求不断提升, 其应用愈发广泛。研发适配高强钢的焊接材料与工艺, 把控焊接热影响区的组织跟性能, 防止裂纹出现, 提升接头的强度还有韧性, 此乃研究重点。

镍基合金, 常常被应用于航空航天领域, 以及石油化工等领域, 这是因为它具备耐高温的优良性能, 还有耐腐蚀的优良性能。要对镍基合金的焊接冶金过程展开研究, 去解决焊接过程当中出现的热裂纹缺陷, 以及气孔等缺陷, 还要开发专用的焊接设备, 以及工艺, 以此满足特殊工况之下的使用要求。

对于复合材料, 像碳纤维增强复合材料这种, 在航空航天领域的应用正渐渐增多。要去研究复合材料跟金属或者其他材料的连接技术, 还要开发适宜于复合材料的焊接方法以及工艺, 把界面结合强度和可靠性问题给解决掉, 借此拓展复合材料的应用范围。

绿色焊接

开发一种新型的, 具备低烟尘以及低毒特性的焊接材料称作低烟尘焊材, 其目的在于减少焊接时烟尘与有害气体的生成, 以此改善工作环境, 进而保护焊工的健康, 举例来说, 像采用环保型药皮配方的焊条这样的材料, 能够降低烟尘里的有害物质含量。

研发高效节能的焊接电源, 比如逆变式焊接电源, 这属于节能设备, 它相比传统电源, 具备更高的电能转换效率, 故而能减少能源消耗, 进而降低生产成本, 还符合可持续发展要求。

– 环保工艺是什么呢: 所谓冷金属过渡（CMT）工艺, 它是一种新型的焊接工艺, 这种工艺有其自身特点, 在焊接过程里, 具体展现为实现无飞溅, 并且热量输入低；它能够减少对焊件的热影响, 进而降低变形以及缺陷产生的概率；与此同时, 它还能减少能源的消耗以及焊接烟尘的排放, 从这些方面来看, 它确实是一种绿色环保的焊接工艺；尤其这种工艺在薄板焊接, 还有对焊接质量要求高的场合, 具有十分广阔的应用前景。

推荐学习资源

– 书籍：

《焊接冶金学》, 它深入分析焊接进程里的冶金反应, 接着阐述组织转变情况, 还讲解性能变化状况, 以此给理解焊接质量控制奠定理论基础。

一种名为《焊接方法与设备》的书籍, 它会全方位地去介绍各种各样的焊接工艺方法, 还会讲述工艺参数的选择情况, 以及焊接设备的原理、结构与应用这方面内容, 其具备很强的实用性。

它是关于锅炉与压力容器设计的权威标准 , 是涉及制造方面的权威标准 , 是关乎检验等方面的权威标准 , 对从事同相关领域焊接工作的人员有着重大指导意义。

– 标准：

“美国焊接学会”所制定的标准, 也就是AWS标准, 它在整个国际范围当中, 具备着广泛性的影响力 , 其内容包含了有关于焊接材料方面的标准 , 还有针对操作工艺所设立的标准 , 另外也涵盖了质量控制领域的多方面标准 , 它能够为焊接行业提供技术规范。

– ISO（国际标准化组织）所制定的标准, 属于全球通用的标准体系范畴, 其在焊接质量分级方面的标准, 以及在检测方法方面的标准, 对国际间的焊接技术相互交流以及展开合作起到了推动促进作用。

我国焊接领域的国家标准是GB（中国国标）, 它结合国内具体实际状况以及行业所需要求而制定, 其对于规范国内焊接行业发展起着关键重要作用。

实践, 先是去参与焊工技能培训, 进而考取AWS或者ISO 9606焊工资格证, 是凭借进行系统培训以及实际操作, 去掌控各种焊接方法与技能, 熟悉焊接质量控制流程；最终获得权威的资格认证, 以此提升在焊接领域中的就业竞争力还有专业水平。

对于焊接专业而言, 掌握那些知识是其基石, 与此同时, 要结合实际操作方面的经验, 以及持续去学习新的技术, 不断提高自身在焊接技术方面的水平, 还有综合能力, 以此来适应焊接行业持续发展所产生的需求。
