焊接及其表示方法
GB/T324-2008
焊接
焊接这种制造工艺，是针对零件的连接处, 将其加热直至熔化, 又或者是加热并加压从而熔化（不管用或者不用填充材料）, 最终让连接处熔合成为一体, 并且焊接属于不可拆连接。
一种在焊接加工过程中会被要求用到的图样是焊接图样, 焊接件的结构以及和焊接相关的技术参数需要在焊接图里清晰地表示出来, 国家标准制订了焊缝的种类、画法、符号、尺寸及焊缝两种标注方法。
能够经常会被运用到的焊接方式包含电弧焊, 还有电阻焊, 以及气焊, 另外还有钎焊, 在这些焊接方法当中, 电弧焊的应用范围是最为广泛的。
常见的焊缝接头和焊缝形式
（a）对接接头、焊缝
（b）搭接接头、点焊缝
（c）T形接头、角焊缝
焊缝标注方法
图样上焊缝有两种表示方法，即符号法和图示法
01
标注焊缝时, 主要采用符号标注法, 在有必要的情形下, 准许辅助采用图示法。例如, 用连续或者断续的粗线去表示连续或者断续的焊缝；在存在需要的时候, 绘制焊缝局部剖视图或者放大图来展现焊缝剖面形状；用细实线绘制焊前坡口形状等情况。
01
符号法

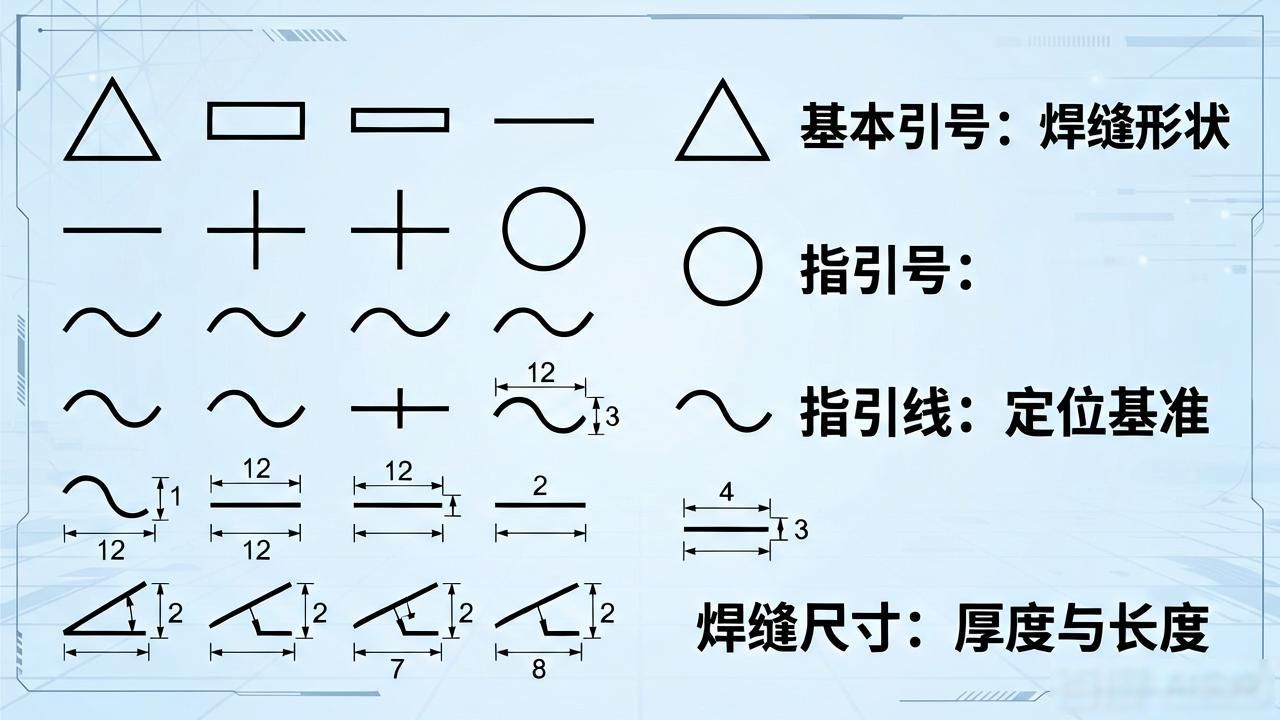

用焊缝代号去表示焊缝的结构形式, 焊缝代号主要是由这些组成: 基本符号, 辅助符号, 补充符号, 指引线, 还有焊缝尺寸符号。
用来表明焊缝横截面形状的, 是基本符号, 其线宽是标注字符高度的十分之一, 要是字高为3.5毫米, 那么符号线宽就是0.35毫米。
首先, 存在基本符号的组合情况, 其次, 当处于标注双面焊焊缝或接头这个时候, 基本符号能够进行组合运用。
辅助符号：是表示对焊缝表面形状特征辅助要求的符号。
辅助符号通常是跟焊缝基本符号一块儿使用的, 在针对焊缝表面形状有着特殊要求的状况下才会用到。
焊缝补充符号：是为了补充说明焊缝某些特征（范围）的符号
指引线, 是用细实线绘制的, 一般包含带箭头的指引线, 这被称作箭头线, 还有两条基准线, 其中一条是实线, 另一条是虚线, 而且基准线一般和图纸标题栏的长边呈平行状态, 在必要的时候, 是能够添加上尾部的, 也就是呈90°夹角的两条细实线。
采取国家标准GB/T5185－1999所规定的, 以阿拉伯数字去表示金属焊接和钎焊等各类焊接方法的代号, 能够用于简化焊接方法的标注暨文字说明。
焊接方法标注在指引线的尾部。
如图所示, 呈现的是对接接头周边的焊缝, 其中, 焊条电弧焊（111）处于非箭头指示的那一侧。
打底，表面齐平；埋弧焊(12)焊成的V形焊缝在箭头侧，
表面也要求齐平。
1.关于焊缝位置, 箭头线通常不存在特别专门的要求。当箭头线径直指向焊缝之际, 可以指向焊缝的正面, 也能够指向焊缝之下。然而当标注诸如单边V形焊缝、带有钝边的单边Ｖ形焊缝以及含带有钝边的单边J形焊缝之时, 箭头线势必要指向存有坡口那一侧的工件。
基本符号相对基准线的位置(U、V形组合焊缝)
(a)
(b)
(c)
2.基准线的虚线也可以画在基准线实线的上方，如下图
3、当箭头线径直朝着焊缝指过去的时候, 基本符号乃是要标注在实线那一侧的, 当箭头线指向焊缝的另外一侧之际, 基本符号应当标注在基准线的虚线那一侧的, 就如同下面所展示的图形这样。
基本符号相对基准线的位置（双角焊缝）
双面焊缝（单边V形焊缝）
4、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。如下图
对称焊缝（角焊缝）标注
5、在不会导致产生误解的情形下, 当箭头线朝着焊缝指向, 并且另一侧不存在焊缝要求时, 准许省略基准线的虚线。
焊缝尺寸符号：是表示坡口和焊缝各特征尺寸的符号。
焊缝的尺寸符号为：
01
高度方向
02
长度方向
特定情况下简化标注
例：常见焊缝标注及说明
图7-37焊接装配图实例（支架）

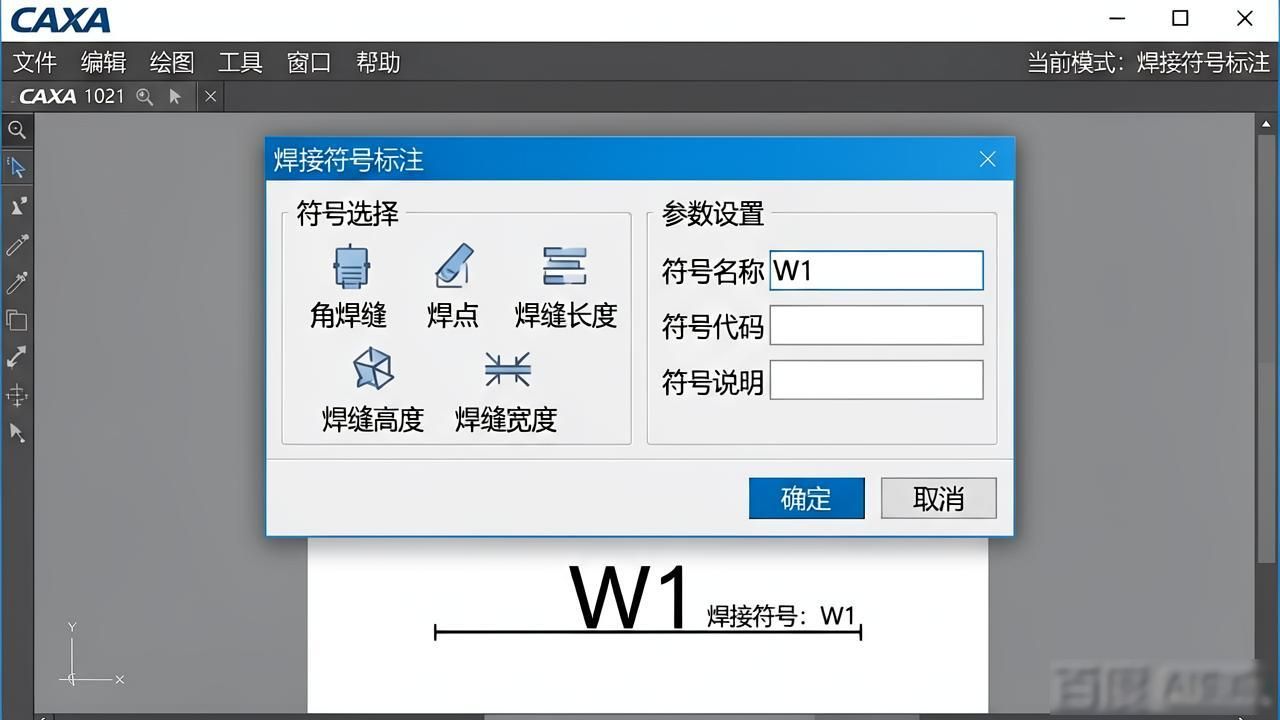

于CAXA电子图板之内的尺寸标注范畴里, 给出了焊接符号的标注方式。挑选尺寸标注当中的焊接符号, 会弹出如同图7-38所展示的对话框。
图7-电子图板的焊接符号标注
图示法
国家标准GB/－1990《技术制图焊接符号的尺寸、比例及简化表示法》当中有这样方面的明确规定, 当存在需要在图样里简易地去绘制焊缝的情况时, 能够采用视图的方式来呈现, 能够利用剖视图的形式来展现, 能够运用剖面图的办法将其展示出来, 并且也能用轴测图示意性地把它表示出来。
在同一图样中，通常只允许采用一种画法。
