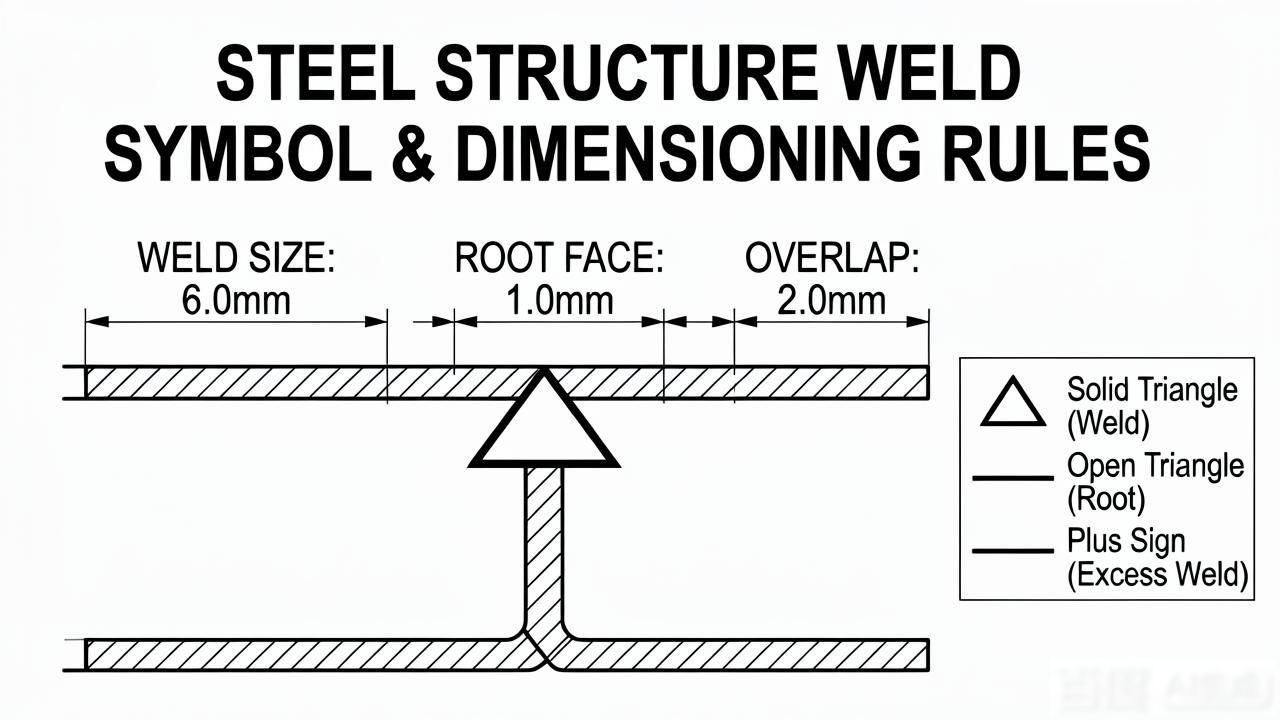

一、常见焊缝符号的表示
焊缝符号通常是由指引线,和基本焊缝符号, 以及补充符号, 还有焊脚尺寸, 再加上辅助符号等共同构成的呀。

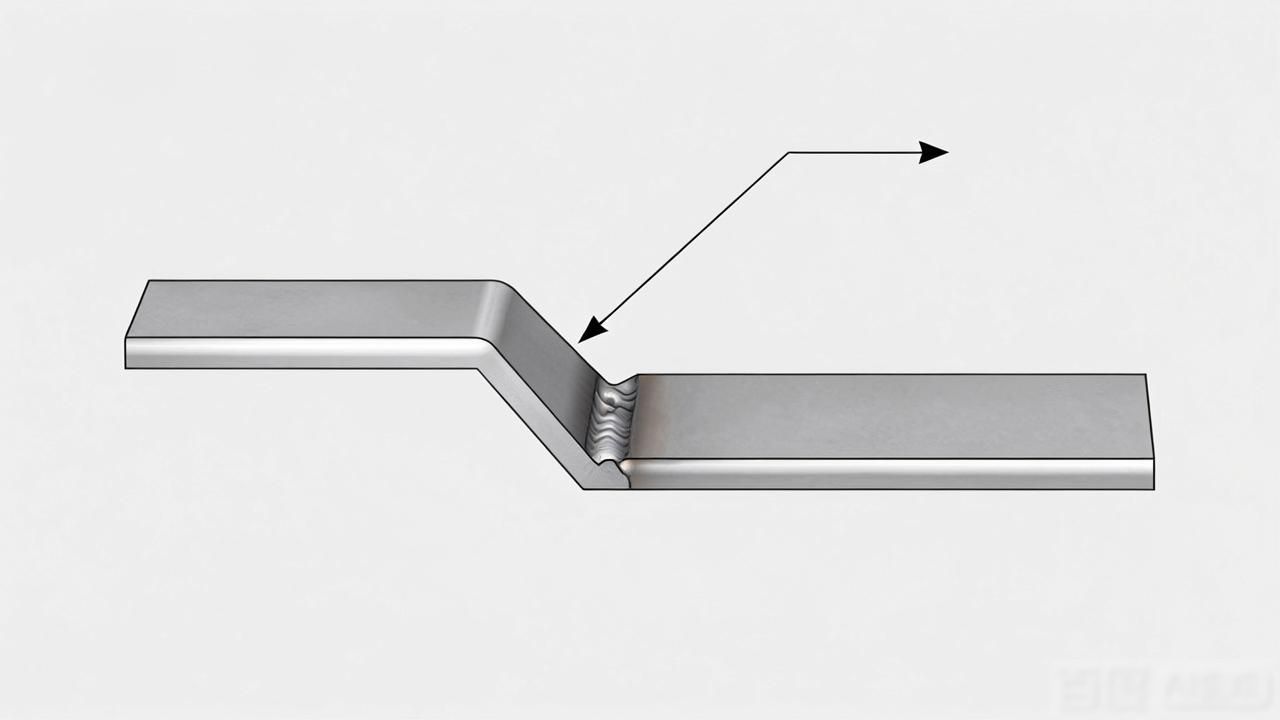

1）指引线
指引线一般包含带箭头的指引线, 以及两条基准线, 这两条基准线是一虚一实, 它由这两部分构成, 就如同下面所展示的图形那样, 箭头会指向图形上对应的焊缝位置, 横线的上面用于标注焊缝的图形符号, 下面则用于标注焊缝尺寸, 而为了达到方便的目的, 在必要的情况下, 也能够在焊缝符号里增添用来阐述焊缝尺寸以及焊接工艺要求的相关内容。

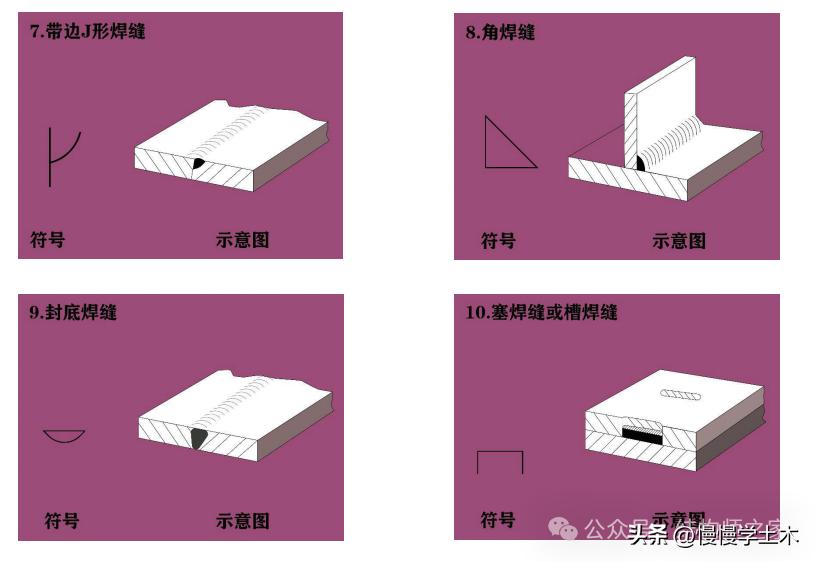

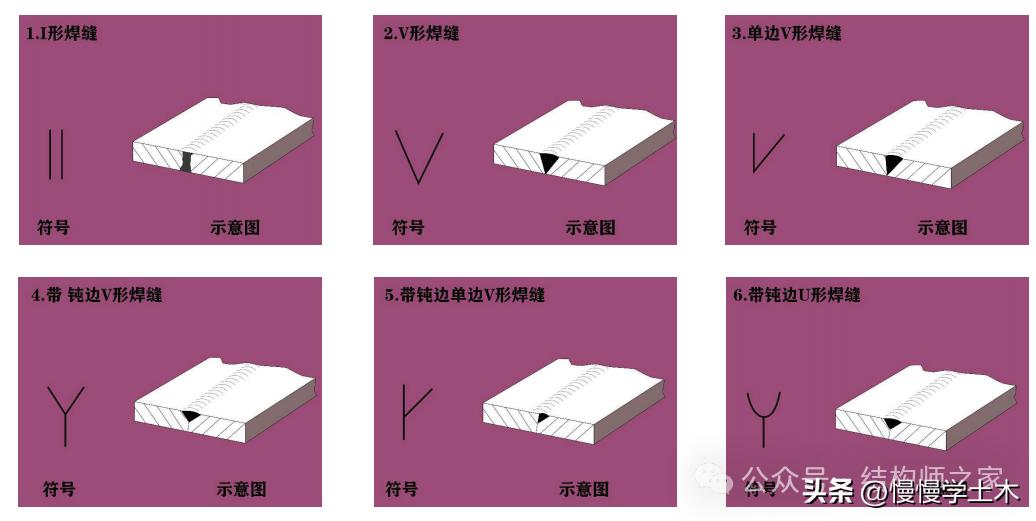

2）基本焊缝符号
基本焊缝符号, 它是用来表示焊缝截面形状的那种符号, 通常哟要用采用近似焊缝横截面的符号去表示。

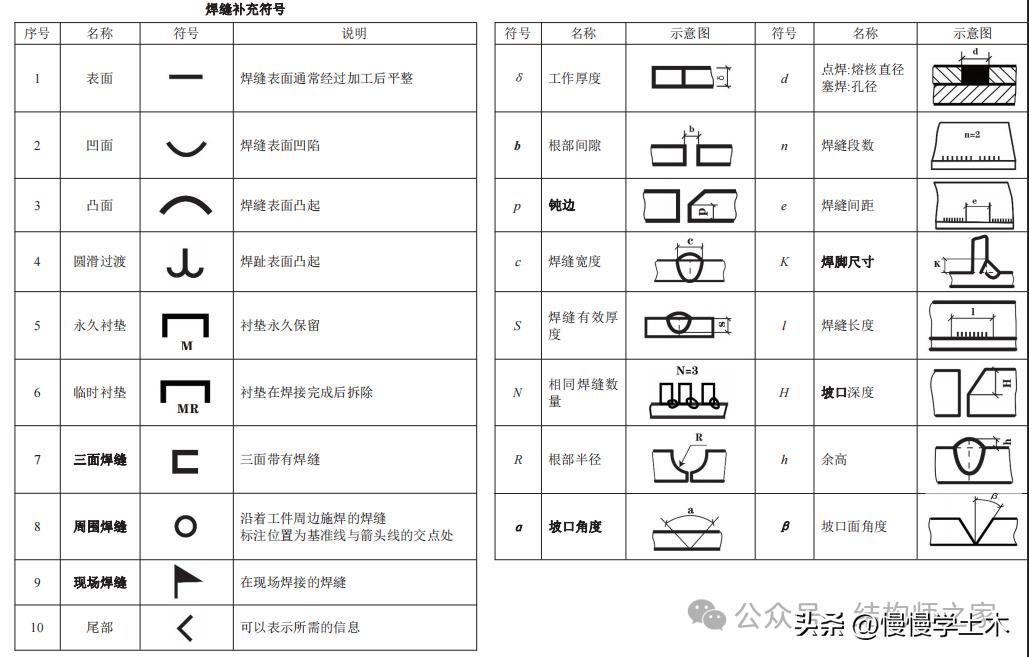

3）补充符号
二、焊缝标注

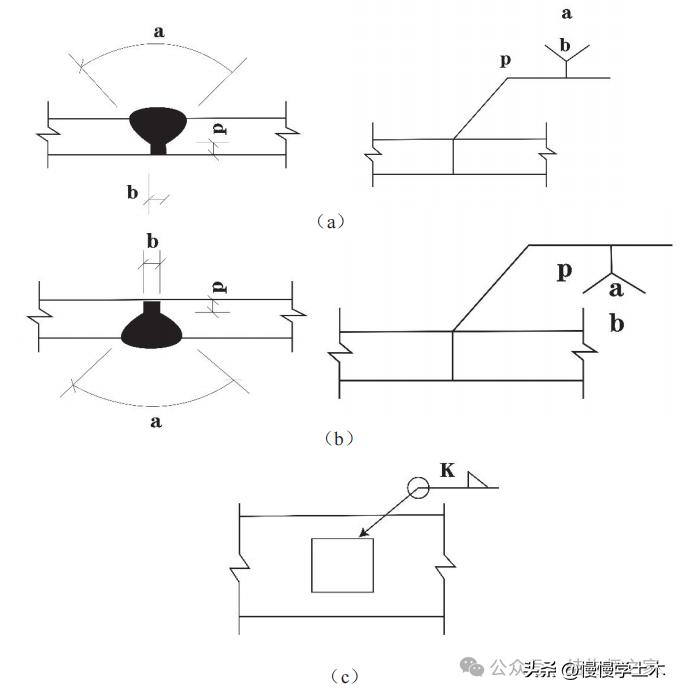

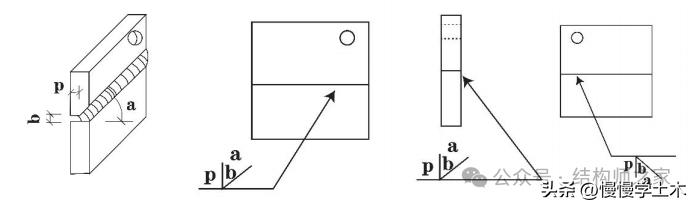

1)单面焊缝的标注
要是箭头朝着焊缝所处的那一方向, 那就得把图形符号以及尺寸标注放置在横线的上边, 就如同图(a)呈现的那样。
在箭头指向焊缝所处另一面（与之相对应的那一面）之际, 图形符号以及尺寸标注应当置于横线的下方, 就如同图（b）所呈现的那样。当表示环绕工作件周边的焊缝之时, 其围焊焊缝符号呈圆圈状, 绘制于引出线的转折之处, 并且标注焊脚尺寸K, 恰似图（c）所展示的那般。

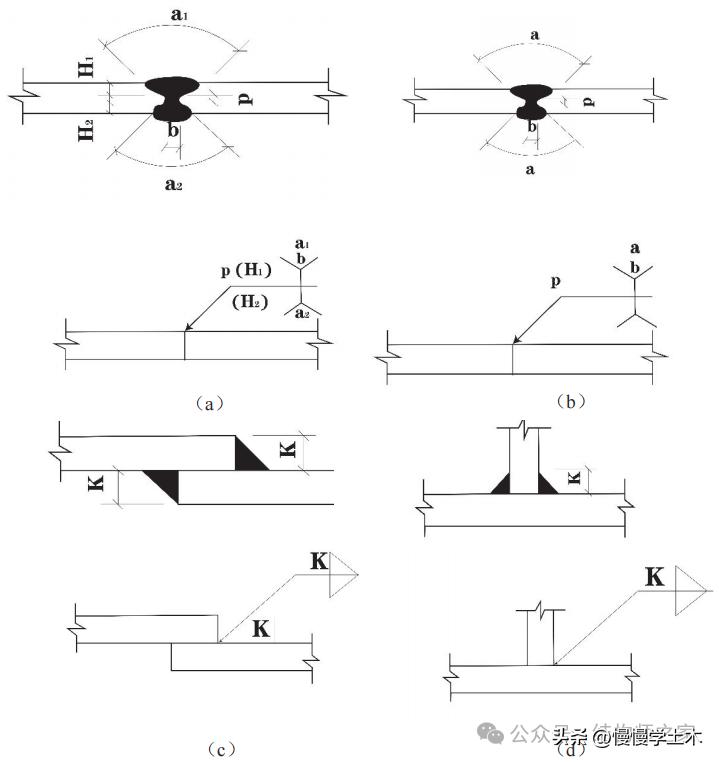

2)双面焊縫的标注
在横线之上, 标注符号和尺寸, 此为表示箭头那一面的符号和尺寸, 在横线之下, 标注符号和尺寸, 此为表示另一面的符号和尺寸。如同图（a）所呈现的那样。
焊缝尺寸为两面相同之时, 横线之上仅需标注焊缝符号以及尺寸, 像图（b）那般, 像图（c）如此, 像图（d）一样, 是这种标注情况。

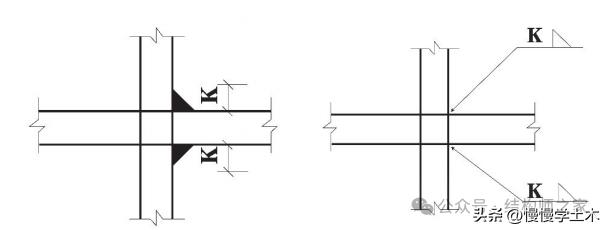

3)3个以及超过3个的焊件彼此相互焊接而成的焊缝, 绝不能够当作双面焊缝来进行标注。它的焊缝符号, 还有尺寸都应当分别去标注, 就如同下面所展示的图形那样。
4)对于相互焊接的两个焊件；若其中只有一个焊件带有坡口；像单面 V 形这种情况；此时引出线箭头必定要指向那个带坡口的焊件；就如同下面所展示的图示的这般情况。
5)有两个相互焊接的焊件, 当进行单面带双边不对称坡口焊接时, 引出线的箭头, 一定要指向那个具有较大坡口的焊件, 就如同下图所展示的那样。
6)当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个时候, 适宜在焊缝的位置添加中实线用来表示能够看见的焊缝, 又或者添加细栅线用来表示不能够看见的焊缝, 就如同下面所展示的图形这般。
7)相同焊缝符号应按下列方法表示:
对于同一图形而言, 在焊缝形式、断面尺寸以及辅助要求都一样情况下, 能够只选取一处来标注焊缝的符号跟尺寸, 并且还要加标注“相同焊缝符号”, 这个相同焊缝符号呈现三分之四圆弧形状, 绘制于引出线的转折之处, 就如同图（a）所展示的那样。
(2)于同一图形之上, 当存在数种相同的焊缝之际, 能够把焊缝进行分类编号标注, 在同一类焊缝当中可挑选一处标注, 焊缝符号以及尺寸会被标注, 分类编号会采用大写字母A、B、C…呈现, 情形如同图(b)所示。

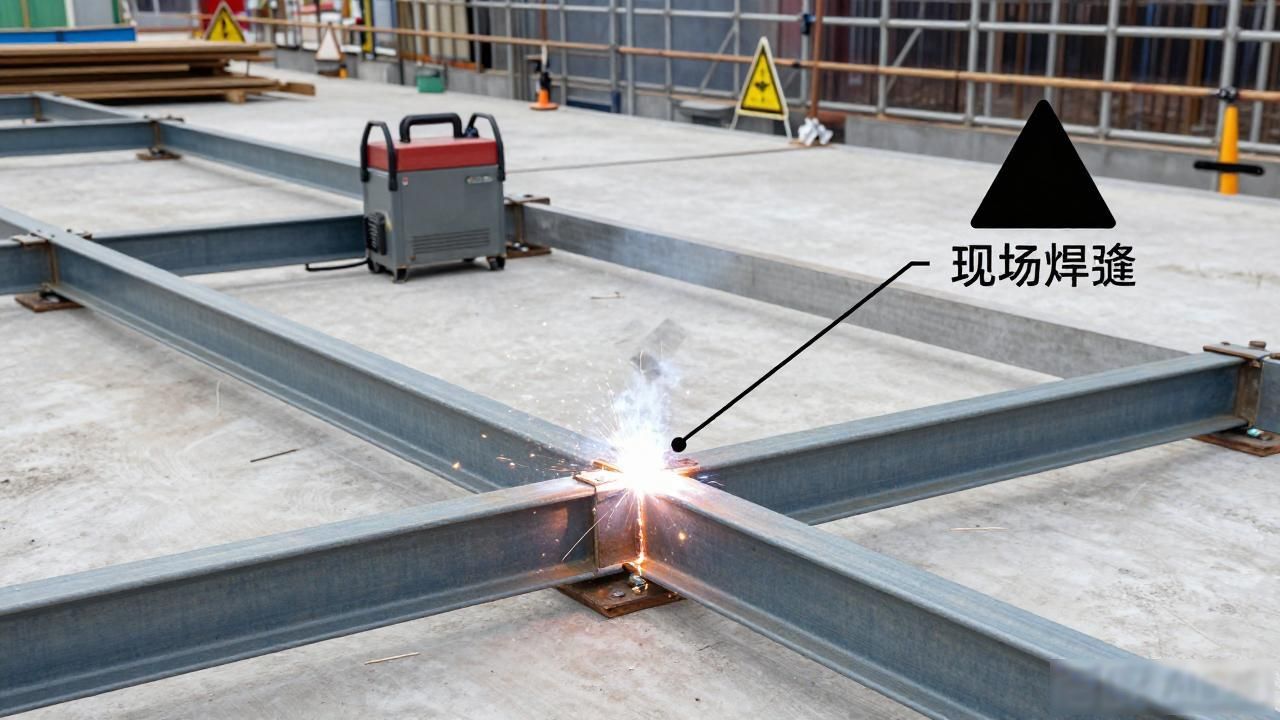

8)焊缝, 那些需要于施工现场开展焊接工作的被焊件的, 应当标上“现场焊缝”这个符号。现场焊缝符号呢, 是那种涂黑了的呈三角形形状的旗号, 绘制的位置是在引出线出现转折的地方, 就如同下面所展示的图形那样。
9)图样里头存在着较长那么一种角焊缝, 像焊接实腹钢梁的翼缘焊缝就是这类, 它能够不用引出线去进行标注, 反而可直接在角焊缝其旁边标注焊缝尺寸值K, 就如同下方所呈现的图那样子。
10)如下图示, 熔透角焊缝的符号, 乃是以涂黑的圆圈, 绘制在引出线的转折那种地方。

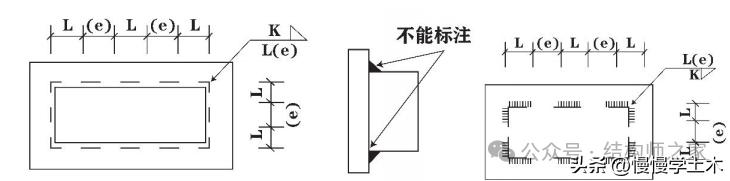

11)局部焊缝应按下图所示的方式标注。
