焊接符号在机械制图中标注大全

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

对焊缝进行标注时, 主要采用符号标注法, 在有必要的情形下, 允许以图示法作为辅助。举例来说, 采用连续或者断续的粗线去表示连续或者断续的焊缝；在存在需要的时候, 绘制焊缝的局部剖视图或者放大图来展现焊缝的剖面形状；以细实线绘制焊前的坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

进行焊缝符号标注时存在诸多要素, 当中焊缝基本符号以及指引线共同构成了焊缝的基本要素, 这属于必须予以标注的内容。

除掉焊缝的基本要素之外, 在有必要的时候, 还应该去加注其他的辅助要素, 这些辅助要素有, 辅助符号, 补充符号, 焊缝尺寸符号以及焊接工艺等方面的内容。

3、焊缝符号及其标注

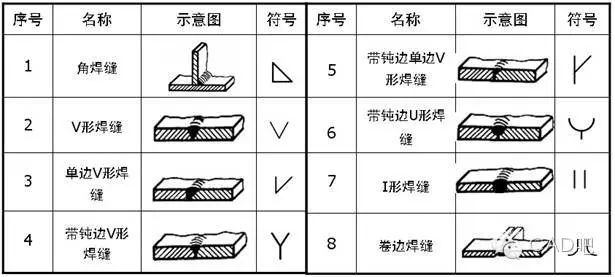

（1）焊缝基本符号, 乃是那种用来表示焊缝横断面形状的符号, 它一共有 13 个（具体可详见 GB/324 – 88）, 就比如说:

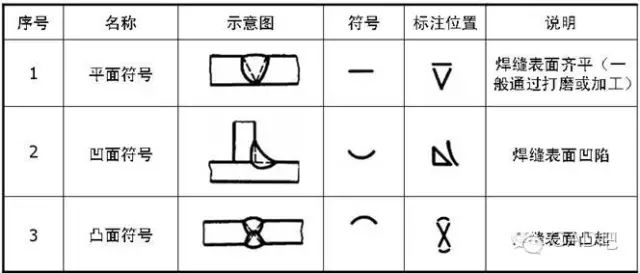

（2）具有表示焊缝表面形状特征作用的符号是辅助符号, 当不需要确切地对焊缝的表面形状加以说明时, 可不进行加注辅助符号, 辅助符号被配置于基本符号的固定位置, 辅助符号一共有3个。

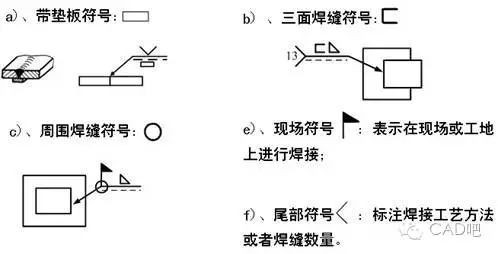

（3）采用的符号是为了补充说明焊缝某些特定特征而予以采用的补充符号, 其总数为5个。

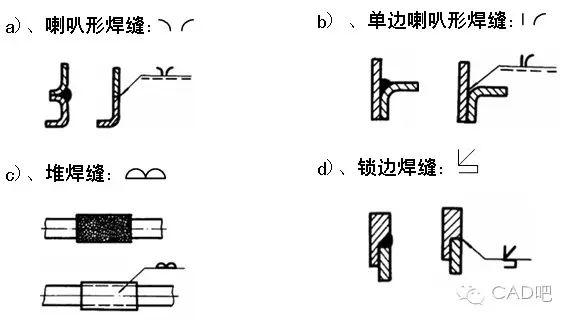

（4）那些为满足某些特殊情形而被规定出来的, 旨在表明焊缝的符号, 其中特殊符号占了4个, 它们是特殊符号 , 这是所要说的。

4、指引线及其标注

指引线由箭头线和基准线组成。

（1）箭头线：

箭头可指向接头侧和非接头侧；

箭头线相对焊缝的位置一般没有特殊要求；

允许箭头线弯折一次。

（2）基准线

基准线之中, 存在着实线基准线以及虚线基准线, 虚线基准线能够被绘制于实线基准线的上方之处, 或者被绘制于实线基准线的下方之处。

若焊缝符号标注于实线基准线上, 那就表明焊缝处于箭头侧, 要是标注在虚线基准线之上, 这意味着焊缝位于非箭头侧。

标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注

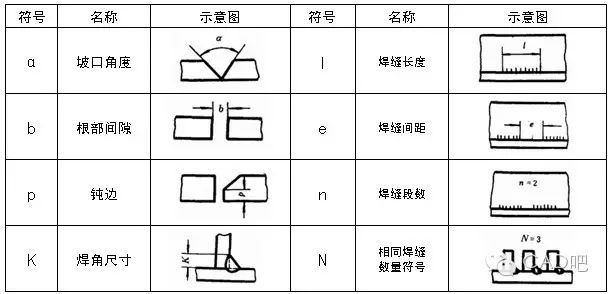

（1）若有必要, 焊缝标注能够附带焊缝尺寸符号与数据才行。那焊缝尺寸符号总共是。

有16个（详见GB/324-88），例如：

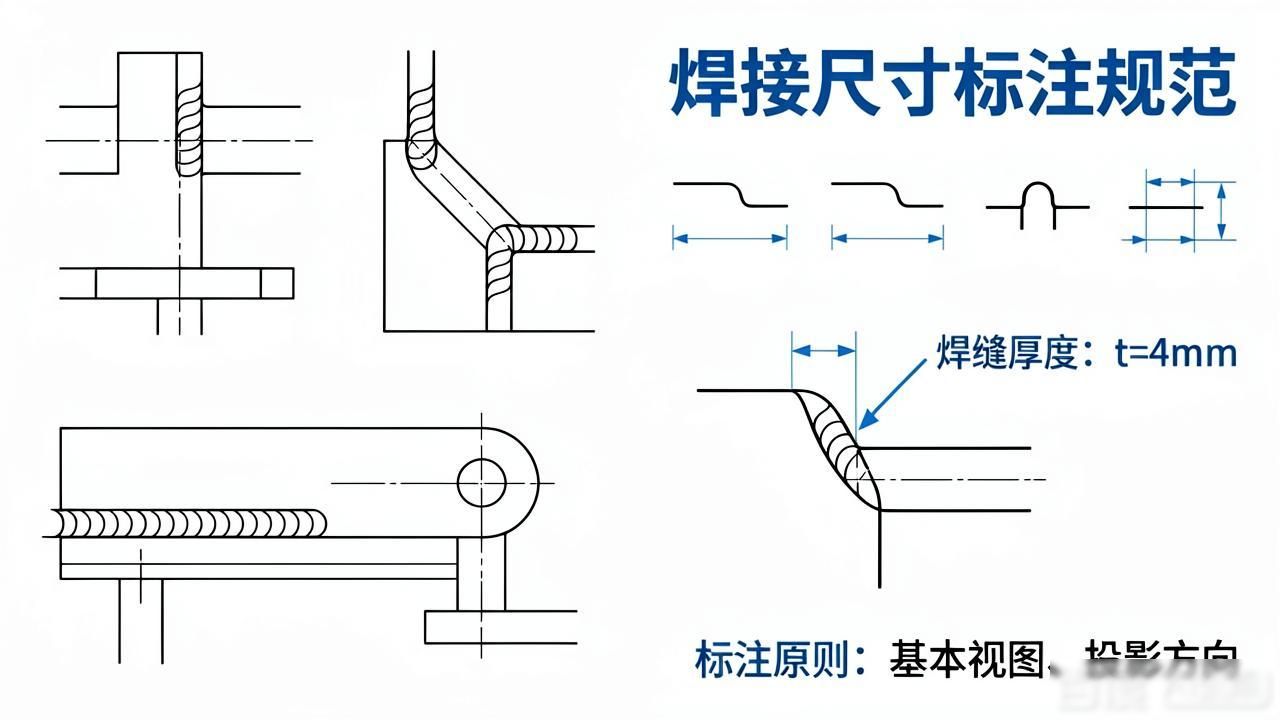

（2）焊缝尺寸符号及数据的标注原则(如图)：

尺寸标注于焊缝横截面上时, 是在基本符号的左侧, 而标注在长度方向的尺寸, 则是在右侧。

尺寸上, 坡口角度被标在基本符号的上侧或者下侧, 坡口面角度也是如此, 根部间隙同样是这般情况。

相同焊缝数量的符号标在尾部。

于基本符号右边, 不存在任何标注, 并且也没有其他说明的情形下, 其所代表的含义是, 焊缝位于工件的整个长度范围之内, 是连续不断的。

在基本符号的左边, 没有任何的标注, 并且也没有别的说明, 这种情况下, 意味着对接焊缝需要完全焊透。

6、焊接方法代号

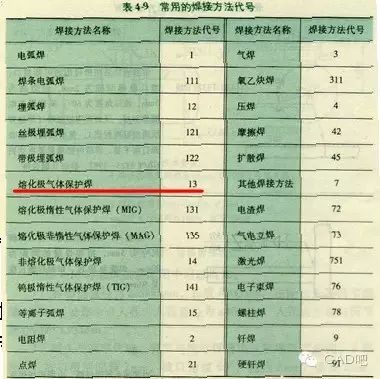

焊接方法代号参照GB/5185-1985

拿图来说, 它所呈现出来的样子是对接接头周边的焊缝情况。采用焊条电弧焊（111）这种方式之时, 打底操作是在非箭头的那一侧进行, 其表面要保持齐平的状态；而运用埋弧焊（12）去焊接形成的 V 形焊缝呢, 位于箭头侧, 并且其表面同样被要求达到齐平的程度。

7、焊接标注说明

（1）坡口尺寸的标注

针对一般焊缝而言, 仅仅标注基本符号, 并不标注坡口尺寸, 坡口尺寸是由工艺来决定的；对于有着强度、气密性等要求的焊缝或者受到结构限定的特殊坡口, 应该标注坡口尺寸, 在必要的时候采用图示法绘制坡口结构图。

（2）可以保证对接焊缝有效厚度S的是工艺, 焊后是没办法测量的, 一般情况下是不会标注的。

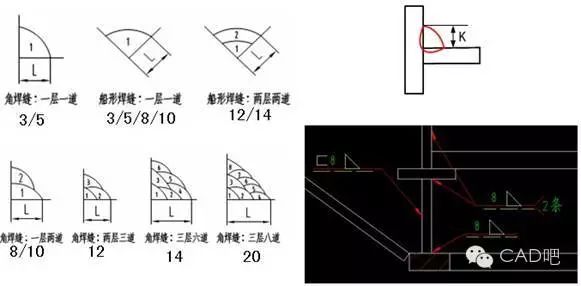

（3）存在这样一些数值, 它们分别是3、5、8、10、12、14、20, 这些数值所代表的是焊脚尺寸K的惯常大小。

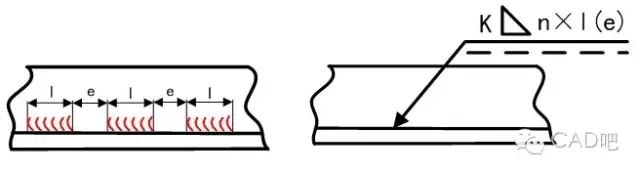

（4）断续焊缝的标注

如下图：

n表示焊缝段数；

表示焊缝长度(不计弧坑)；

e表示焊缝间距。

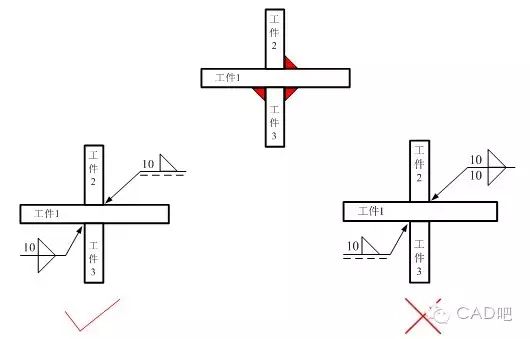

（5）常见的焊缝标注错误

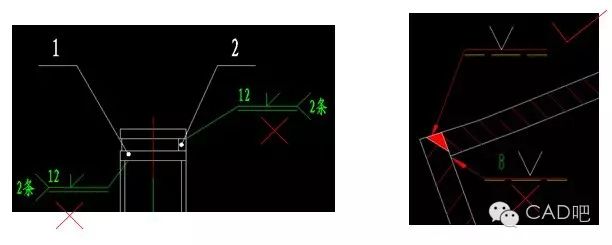

（5）常见的焊缝标注错误
