焊接专业必须掌握的基础知识

材料连接的关键工艺是焊接, 其在现代工业里应用广泛, 不管是机械制造领域, 还是建筑施工领域, 又或是航空航天等领域, 焊接技术都起着不可替代作用, 以下会将焊接专业必须掌握的基础知识, 从焊接原理、工艺、材料、设备以及安全等多个方面, 进行系统阐述 ｡。

一、焊接基本概念

焊接定义

焊接是一种加工方法, 这种方法是通过加热、加压, 或者两者一起使用, 而且使用或者不使用填充材料, 使得两个或多个分离的金属工件间形成原子间结合, 进而连接成一个整体。该过程借助外部能量, 打破金属原子间原来的束缚, 促使它们在新位置相互靠近再形成稳定化学键, 达成永久性连接。

焊接分类

焊接方式之中的熔焊, 其原理是借助局部加热, 从而让焊件接头的部位达到熔化之状态, 于不加压的情形之下, 填充金属（或者不填充金属）与母材相互熔合, 以形成相应施焊焊缝, 待冷却凝固之后达成连接之目的。像电弧焊，它是以电弧当作热源, 属于应用范围极为广泛的熔焊方式, 涵盖手工电弧焊（简称SMAW）、气体保护钨极电弧焊（也就是GTAW）、气体保护金属极电弧焊（亦为GMAW）；另外还有气焊, 它是依托可燃气体与助燃气体混合燃烧所产生的火焰作为热源；再有激光焊, 是以具备高能量密度的激光束当作热源；以及等离子焊, 是利用等离子弧作为施焊热源。

施加压力于焊件, 此压力施加于焊接过程之中, 焊件会产生塑性变形, 此变形的产生在于对焊件施加压力, 压力施加时加热或不加热, 通过原子间的扩散以及再结晶达成连接, 这便是压焊, 诸如电阻焊这样的焊接方式也属于压焊, 电阻焊是经由电极从而施加压力, 借助电流经过接头接触面以及邻近区域生成的电阻热来加热, 还有摩擦焊归于压焊范畴, 摩擦焊依靠焊件接触端面相对旋转运动产生的摩擦热来实现焊接, 另外扩散焊也属于压焊, 扩散焊是在一定温度以及压力状况下, 以使待焊表面相互接触, 凭借原子扩散达成连接。

钎焊, 是这般操作的, 采用比母材熔点低的金属材料当作钎料, 把焊件以及钎料加热到高于钎料熔点、低于母材熔点的温度, 借助液态钎料去润湿母材, 填充接头间隙并且与母材相互扩散以此实现连接, 它分为软钎焊, 比如锡焊, 其钎料熔点低于450℃ , 还有硬钎焊, 比如银焊、铜焊, 其钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

热源的类型呈现出这样的状况, 焊接热源具备多种样式, 电弧热所拥有的能量十分集中, 能够迅速地对焊件的局部区域进行加热, 电阻热是依靠电流通过电阻进而产生的, 激光作为一种具备高能量密度的热源, 能够达成快速加热使其熔化的效果。

那关于热输入的计算, 热输入相关公式是这样的, 即Q等于UI除以v, 其中Q代表热输入, 单位是J/cm, U代表电弧电压, 单位是V, I代表焊接电流, 单位是A, v代表焊接速度, 单位是cm/s。合理地去控制热输入对于保证焊接质量而言是至关重要的, 要是热输入不当就会致使焊件出现过热、未焊透等方面的问题。

焊件在焊接时, 各点的温度会随着时间以及空间出现变化, 进而形成温度场, 在靠近热源中心的地方, 温度呈现出最高的状态, 而其分布会受到多种因素的影响, 了解这样的温度场, 对于预测焊接热应力、变形以及组织转变有着帮助。

焊接冶金反应

熔池得以形成, 是在焊接热源发挥作用的情况下, 焊件以及填充金属发生熔化进而形成熔池, 熔池所具备的形状、尺寸还有存在时间会对焊接质量产生影响, 其形成的过程当中存在着强烈的热对流以及物质传输现象, 这导致了化学成分跟温度分布变得不均匀。

气体作用于熔渣, 焊接之时产生的气体譬如CO₂、Ar啥的, 发挥着保护熔池的效力咧, 防止有害气体侵入熔池, 与此同时呢熔炼而成的渣覆盖住熔池表面, 请理解为它能起到隔离空气的功效, 还能保护熔池咧, 并且具备脱氧及解除硫元素还有解除磷元素等各类作用, 另外还能改善焊缝成型, 这就是气体针对熔渣所具备的作用啦 有没！

焊缝金属会有结晶以及相变的情况, 当熔池冷却凝固时, 焊缝金属会历经结晶, 还有相变, 结晶是从熔池边缘朝着中心生长, 这有可能产生偏析, 冷却过程里的固态相变产物的组织, 还有性能, 由冷却速度、化学成分等条件所决定, 操控焊接工艺参数能够对结晶以及相变过程作出调整。

焊接缺陷成因

气孔是这样一种情况, 熔池中的气体, 在凝固以前没有逸出, 而是残留了下来, 从而在焊缝那里形成了空穴, 其原因涵盖焊接材料受潮, 焊件清理得不干净, 焊接工艺参数不合适等, 它会致使焊缝强度降低, 并且使其致密性下降。

夹渣, 是指熔渣残留在焊缝从而形成缺陷, 其产生原因包含焊接电流过小, 层间清渣不够彻底, 焊条角度不合适等情况, 它会使得焊缝有效截面积减小, 并引起应力集中。

裂纹这种情况是严重 缺陷, 热裂纹在对焊缝金属进行冷却, 一直冷却到固相线附近的高温区域时才会产生, 它和低熔点共晶物、焊接工艺等存在关联；冷裂纹是在焊接接头冷却至较低温度之际产生的, 其产生与氢含量、淬硬组织、残余应力有着关系；再热裂纹是在焊后的焊件再次受热之时产生的, 它和沉淀相析出、晶界强化等等, 有关联。

焊缝金属跟母材之间, 或者焊缝层与层之间, 存在未完全熔化结合的情况, 这被叫做未熔合, 其产生缘由是焊接时电流过小, 或是速度过快, 再或是坡口开设的角度过小等, 这种状况会对焊缝的强度以及密封性造成影响。

焊接时接头根部没有完全熔透, 这种情况叫做未焊透 , 它是由于焊接电流过小 , 速度过快 , 坡口角度过小 , 钝边过大等因素导致的 , 会使焊缝承载能力降低甚至引发应力集中和局部硬化。

三、焊接材料

焊条

分类, 是依据药皮性质区分为酸性焊条以及碱性焊条的, 酸性焊条的药皮当中含有大量酸性氧化物, 其电弧稳定, 飞溅小, 脱渣容易, 对杂质的敏感性低, 适用于一般低碳钢以及低合金钢的焊接, 像E4303；碱性焊条的药皮含大量碱性氧化物与萤石, 脱硫、脱磷能力强, 焊缝力学性能良好, 抗裂性强, 然而电弧稳定性差, 对杂质敏感, 常用于重要低合金钢与合金钢焊接, 恰似E5015。

以E6010为例来进行牌号方面的解读, 其中“E”所表现的含义为焊条, “60”指的是熔敷金属最小抗拉强度大概为60, “1”意味着适格于全位置焊接的这一情况, “0”则是表明药皮类型以及电流种类, 也就是高纤维素钠型药皮, 并且是直流反接。

焊丝与焊剂

实心焊丝, 像ER70S-6, 其中“ER”意味着实芯焊丝, “70”表明熔敷金属最小抗拉强度是70（大概）, “S”指的是焊丝, “6”为化学成分分类代号, 此焊丝用于碳钢以及低合金钢气体保护焊。

药芯焊丝, 比如说E71T – 1, “E”它代表着焊条, “7”意味着熔敷金属最小抗拉强度是70, （大概）, “1”表明适用于全位置焊接, “T”指的是药芯焊丝, 后面的数字以及字母表示药芯类型还有保护气体种类 , 其焊接工艺性能良好、生产效率很高。

埋弧焊剂, 比如说HJ431, 其中“HJ”代表着埋弧焊剂, “4”意味着焊剂里MnO的含量, “3”表示的是SiO₂和CaF₂的含量, “1”代表同一类型焊剂之中不同的牌号, 它要与埋弧焊丝一块配合使用, 发挥保护熔池、参与冶金反应等功效。

保护气体

一类气体被称作惰性气体包括Ar、He, He因其化学性质稳定, 不会与金属发生反应, 所以经常用于像保护焊接区这样的用途中, 其中氩气相较常用, 它具有价格低、密度大以及保护效果好的特点；而氦气虽然保护效果更为出色, 然而其价格昂贵, 通常用于高熔点金属以及高要求场合。

具有氧化性的活性气体, 是 CO₂, 它被运用在用于 MAG 焊, 其价格低廉、来源广泛, 然而会让合金元素出现烧损情况, 所以需要挑选合适的焊丝成分来进行补偿。

那混合气体, 像 Ar 加上 CO₂ 这种, 它同时具备着惰性气体的优势以及活性气体的长处, 能够使得焊缝成型得到改善, 还能减少飞溅情况, 进而提高焊接的质量以及效率, 常见的比例是 Ar 百分之八十加上 CO₂ 百分之二十 , 还能够根据需要去进行调整。

四、焊接工艺与参数

关键工艺参数

电流, 对焊接质量以及效率会产生影响, 直流电流情况下, 电弧稳定, 且飞溅小；交流电流时, 设备简单, 成本较低。电流大小依焊件厚度、材质、接头形式、焊条（焊丝）直径等进行选择, 若过大或者过小, 会产生焊接缺陷。

电压, 它是和电弧长度有联系的, 恰当的电压能够确保焊缝宽度以及熔深均匀, 然而要是电压不合适就会致使焊缝成型出现问题。

焊接速度, 是指在单位时间之内所完成的焊缝长度, 倘若速度过快, 或者速度过慢, 那么均会对焊接质量以及效率产生影响, 所以需要依据多种因素对其进行合理调整。

短电弧其热效率高, 且飞溅小, 这是电弧长度里的一种情况, 手工电弧焊时, 电弧长度一般为占焊条直径的0.5到1.0倍, 气体保护焊同样也需要去控制适宜的电弧长度。

坡口形式, 其常见的有V型、U型、X型、Y型等等, V型加工起来较为简单, 不过填充金属量很多, 适合用于薄焊件, U型根部较窄, 加之填充金属量少, 另外焊缝质量比较高就适用于厚焊件, X型和Y型将两者优点进行综合性结合, 用来处理大厚度焊件的时候, 能够减少变形以及填充金属量。

接头设计

对接接头是这样一种接头形式, 两焊件端面是相对放置焊接的, 其受力呈现均匀状态, 在应用方面较为广泛, 进行焊接时一般是需要开坡口的, 并且要保证装配间隙以及错边量。

两焊件端部构成类似直角或接近直角的角接接头, 它主要有着承受横向载荷之处, 要依据焊件厚度以及受力状况去实行可开坡口或者不开坡口的焊接。

T型接头, 是一种焊件, 其中一焊件的端面, 与另一焊件的表面, 构成直角或者近似直角, 其受力情形复杂, 容易出现应力集中的状况, 常常用以采用双面焊, 或者进行开坡口焊接, 以此来提高强度。

两焊件部分重叠焊接形成的搭接接头, 其装配较为简单, 然而受力并不均匀, 强度也比较低, 它适用于受力较小或者是非承载结构的情况, 通过增加搭接长度或者采用塞焊、槽焊等方式能提高强度。

预热与后热

需防止形成冷裂纹的预热温度计算工作, 是通过依据碳当量对预热温度加以计算来开展的, 碳当量如若越高, 那么钢材所要面对的淬硬倾向上就会越大, 这种情况下就需要进行预热来促使冷却速度得以降低, 以此来防止冷裂纹的产生。其公式为Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15（其中元素符号代表的是其质量分数）, 要依据Ceq值以及焊件厚度等诸多因素, 通过查表的方式来确定预热温度。

消氢处理是这样的: 在焊接完成之后再进行, 把焊件加热到一定的温度程度, 像250到350℃这个范围, 然后保持这个温度一段时间, 让焊缝当中的氢能够逸出, 从而防止产生氢致裂纹, 这种处理特别适用于低合金钢以及高强度钢进行焊接。

五、焊接设备

电弧焊机

交流焊机, 属于变压器式, 它把电网交流电经变压器压低电压, 以此得到适宜焊接的低电压交流电, 其结构简易、成本低廉, 不过电弧稳定性比较差。

直流焊机, 它涵盖整流式与逆变式这两种类型。整流式焊机呢, 是借助整流元件把交流电转变为直流电。而逆变式焊机, 先是把交流电转化成直流电, 接着逆变成高频交流电, 随后经过降压、整流过程, 最后输出适宜焊接的直流电, 其具备体积小、重量轻、节能以及电弧稳定性良好等诸多优点。

气体保护焊设备

MIG/MAG焊机, MIG焊借助惰性气体来进行保护, MAG焊运用活性气体或者混合气体予以保护, 焊条是持续送进的焊丝且作为电极以及填充金属, 具备较高生产效率, 适宜用于多种金属材料的焊接。

TIG焊机, 其电极采用高熔点钨棒, 通过利用惰性气体来保护电弧以及熔池, 具备焊接质量高、电弧稳定等特性, 常常配备高频引弧装置与脉冲功能, 能够实现更为精确的焊接控制, 适用于焊接有色金属、不锈钢以及薄件。

辅助工具

焊枪, 它能够传递焊接电流, 还可以输送保护气体, 并且在熔化极焊接时能引导焊丝, 其结构以及性能, 对焊接操作 , 还有焊接质量都会产生影响。

气瓶, 它用于储存保护气体, 像氩气瓶、二氧化碳气瓶这类, 要定期进行检查, 还要定期开展维护, 借此确保能够安全来使用。

用于熔化极气体保护焊的送丝机, 它会把焊丝匀速地送进焊接区, 而送丝速度保持稳定, 这对于确保焊接质量而言是非常关键重要的。

具有保证焊接回路接地良好情形者, 被称作接地钳, 其功能在于防止触电事故出现, 与此同时还能确保焊接电流稳定。

面罩, 其中的自动变光面罩, 它能够依据电弧光强度, 自动去调节镜片透光率, 进而有效地保护焊工眼睛, 使其免受电弧辐射的伤害, 还能提高焊接操作的安全性与其舒适性。

六、焊接缺陷与质量控制

常见缺陷

裂纹情况如下, 除了热裂纹、冷裂纹、再热裂纹之外, 还有层状撕裂, 它较多发生在厚板焊接的结构内, 因为钢板内部既有存在这样的情况, 就是有分层夹杂物。然后在焊接应力发挥作用的时候, 沿轧制方向会产生显现为像阶梯状的裂纹。

气孔, 它被划分成氢气孔、一氧化碳气孔、氮气孔等等, 因不同气体来源致使的气孔, 其形态和分布是有着差异的, 就如同氢气孔大多呈现为表面针状, 一氧化碳气孔大多呈现为内部条虫状。

夹渣, 其中涵盖非金属夹渣以及金属夹渣, 前者像氧化物、硫化物这类, 后者像钨夹渣（也就是在TIG焊的时候钨极熔化而混入焊缝之中的那种夹渣情况）。

咬边, 是沿焊趾的母材部位出现沟槽或凹陷, 这是因为焊接时, 焊接参数的选取选择不合适, 或者操作方法是不正确导致的。它会使焊件有效截面积减损削弱, 进而造成应力集中现象发生。

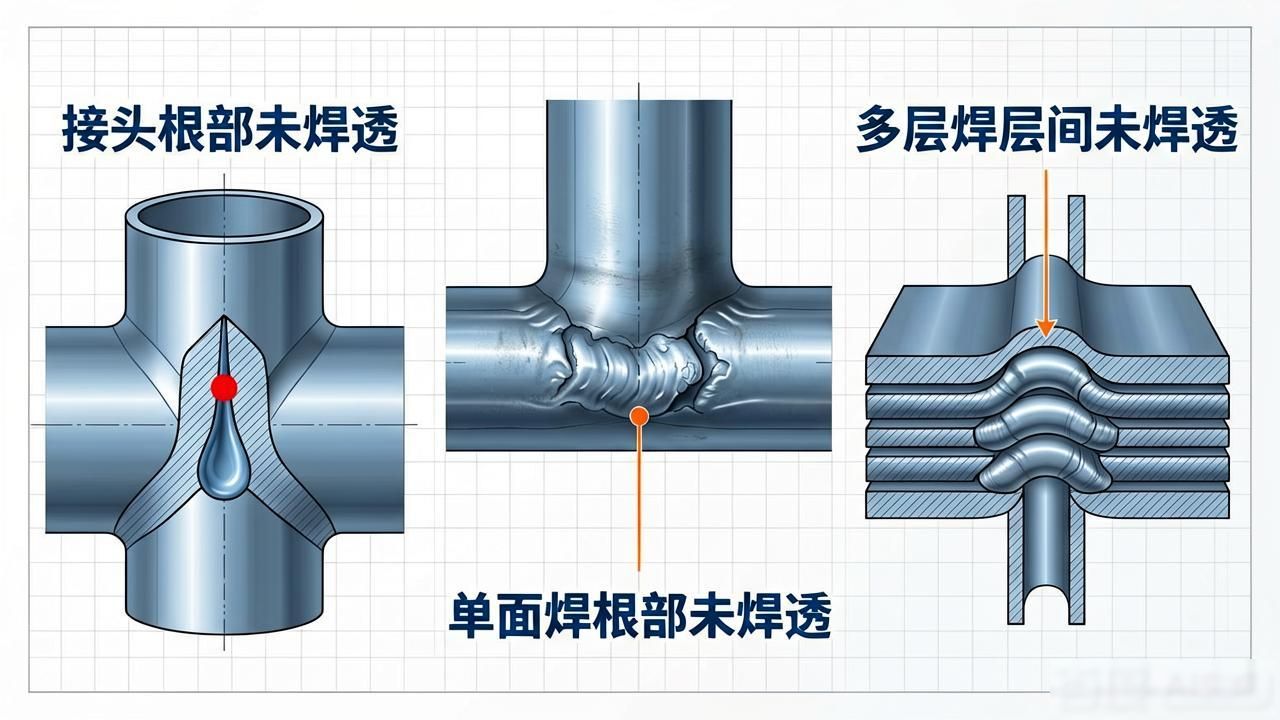

存在未焊透的状况, 除了接头根部存在未焊透的情形, 另外还有单面焊根部出现未焊透的状况, 以及多层焊层间存在未焊透的情况。

检测方法

以肉眼, 或者借助放大镜、量规等工具, 来对焊缝外观予以检查这种方式被称作目视检测（VT）, 其检查范围涵盖焊缝尺寸、形状以及表面缺陷等方面。

借助射线（像X射线、γ射线那般）穿透焊件的射线检测（RT）, 鉴于缺陷对于射线吸收程度不一样, 于底片上形成各异黑度影像以检测缺陷, 能够检测内部气孔、夹渣、裂纹、未焊透等缺陷, 对体积型缺陷较为敏感。

超声波检测, 也就是 UT, 它借助超声波在焊件里传播, 当碰到缺陷时会出现反射、折射等状况, 接着经由对反射波信号加以分析来检测缺陷, 能够检测内部的缺陷, 对面积型缺陷比较敏感, 适合用于厚板的检测。

磁粉检测, 也就是MT, 用以检测铁磁性材料的表面以及近表面缺陷, 在被检测的工件表面施加磁场, 于缺陷之处会产生漏磁场, 进而吸附磁粉, 以此形成能显示缺陷所处位置以及形状的磁痕。

渗透检测（PT）, 是先把含有色染料或者荧光剂的渗透液涂抹在焊件表面, 让其渗透进缺陷里头, 接着去除表面多余的渗透液, 之后施加显像剂, 使得缺陷中的渗透液被吸附从而显示出来, 以此能够检测表面开口缺陷。

标准规范

分级焊缝质量, 依据缺陷类型、尺寸以及数量等指标, 针对熔化焊焊接接头, 把焊缝质量分成B、C、D三个等级, 这是ISO 5817所规定的。

AWS D1.1, 也就是美国钢结构焊接规范, 它对钢结构焊接的材料提出要求, 对工艺提出要求, 对质量检验也提出要求, 并且在北美地区被广泛应用。

针对中国焊接质量要求系列标准GB/T 12467, 其予以了焊接质量要求详细规定内容包含质量等级加以划分、检验涉及方法以及验收存在准则等等。

七、焊接安全与防护

主要危险源

电弧辐射，它涵盖紫外线、红外线跟可见光, 当中紫外线对人体造成的危害比较大, 能够引发电光性眼炎、致使皮肤灼伤之类现象。

倘若焊接设备存在漏电情形, 若是操作出现不当状况, 又身处潮湿环境下进行作业之类的, 那么就有可能致使触电事故的发生, 这被称作电击。

烟尘, 是焊接过程当中产生的, 那些金属氧化物这般的烟尘, 要是长期吸入的话, 就会对人的呼吸系统造出损害, 进而引发尘肺病这类职业病。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

存在有害气体, 例如臭氧, 一氧化碳以及氮氧化物等, 臭氧具有十分强烈的氧化性, 对呼吸道会产生刺激, 一氧化碳是无色且无味的, 容易致使中毒情况发生, 氮氧化物对于呼吸道具备刺激以及腐蚀方面的作用。

防护措施

用于个人防护的装备有, 那种用防火、隔热且耐磨材料制成的防护服, 能防止高温飞溅以及辐射伤害；具备隔热、绝缘与耐磨性能的焊接手套；除自动变光面罩之外, 有着用于保护面部和眼睛的手持式面罩；还有能过滤焊接烟尘的防尘口罩。

通风措施举措: 要确保焊接相关场所具备十分良好的通风条件, 当出现自然通风情况不够充足的时候, 需去安装机械通风器件或者排烟装置, 并且要及时地将有害气体以及烟尘给排放出去。

急救知识

实施触电急救时, 要马上切断电源, 要是触电者呼吸以及心跳停止了, 需在现场开展心肺复苏术也就是CPR, 这其中涵盖胸外按压和人工呼吸, 按压的频率起码是100次每分钟, 按压的深度起码为5厘米, 按压跟呼吸的比例是30比2, 并且要及时拨打急救电话。

轻微灼伤处理方法, 那便是需立刻利用大量冷水, 对受伤部位进行冲洗, 冲洗时长为15至30分钟, 以此达成降低皮肤温度的目的, 进而减轻疼痛以及损伤；严重灼伤的情况, 则是应当避免自行处理, 需用干净的纱布或者毛巾去覆盖伤口, 且要尽快送去医院接受治疗。

当出现烟尘吸入这种情况时, 进而有应急措施, 要是吸入了大量烟尘之后感觉到身体不适, 首先必须立即转移到通风状况良好的空旷地方当中, 为的是能够顺畅呼吸新鲜空气！要是症状表现得十分严重, 那就得及时前往就医。

八、金属材料焊接性

碳钢焊接

含碳量低于0.25%的低碳钢, 其焊接性得以良好呈现, 一般情况下并不需要采取特殊的工艺措施, 仅仅选用适宜的焊条或者焊丝就行。

中碳钢, 其含碳量处于0.25%至0.6%之间, 在进行焊接的时候, 容易产生淬硬组织以及冷裂纹, 所以需要进行预热, 预热温度为150℃之250℃, 此时要选用低氢型焊条, 并且要控制焊接热输入。

专门用于焊接的高碳钢, 其含碳量是大于0.6%的, 这种钢材的焊接性比较差, 在焊接之前需要将其预热到250 – 350℃以上, 要采用低氢型焊条来进行焊接, 焊接完成之后还要进行缓冷以及热处理, 这样做的目的是消除应力并且改善组织。

不锈钢焊接

对于奥氏体不锈钢而言, 晶间腐蚀这一情况是它在进行焊接的时候需要面对的主要问题。在石油化工相关设备展开焊接工作时 , 为能够切实防止晶间腐蚀现象出现 , 通常会选用含有钛的这样的稳定化元素焊条例如像A132 , 或者是含有铌的焊条比如像A137 , 又或者是超低碳焊条像是A002。会采用小电流进而开展快速焊 , 并且是短弧焊 , 以此来减少焊缝处于敏化温度区间所说的就是450 – 850℃这个范围的停留时间 , 从而降低晶间腐蚀的倾向。

铁素体不锈钢, 焊接之时容易呈现脆化情形, 涵盖475℃脆化以及σ相脆化。于焊接管道之际, 为防范脆化, 焊前预热温度把控在100 – 300℃, 运用小热输入焊接工艺，防止在475℃附近长时间逗留, 焊后能够开展快速冷却, 必要之时进行退火处理, 藉此恢复韧性。

双相不锈钢, 焊接的时候, 要严格把控热输入。于海洋工程结构焊接当中, 采用恰当的焊接方法比如那些像TIG、MIG这样的, 挑选适当的焊接参数, 把热输入控制在一定范畴之内, 以此来确保焊缝以及热影响区的奥氏体和铁素体比例, 避免因热输入不合适致使相比例失调, 进而影响焊接接头的耐蚀性还有力学性能。

铝合金焊接

就铝合金而言, 其表面存有一层致密的氧化膜, 此膜为Al₂O₃ , 该氧化膜的熔点特别高, 高达2050℃ , 这一特性会妨碍焊接熔合, 不但此, 铝合金具备很强的导热性, 在焊接的时候热量散失速度快, 容易致使焊接变形。于航空航天领域里的铝合金结构件的焊接当中, 常常会采用TIG焊或者MIG焊。进行焊前操作时, 要运用机械方式（像刮削这种）或者化学方式（例如碱洗那般）, 将焊件表面的氧化膜, 彻底予以清理；在焊接的进程当中, 要合理地挑选焊接电流、电压以及焊接速度, 采用适宜的工装夹具, 以刚性固定焊件, 或者运用反变形法、随焊激冷等举措, 来控制变形；针对厚板焊接而言, 能够采用多层多道焊, 把控层间温度。

异种金属焊接

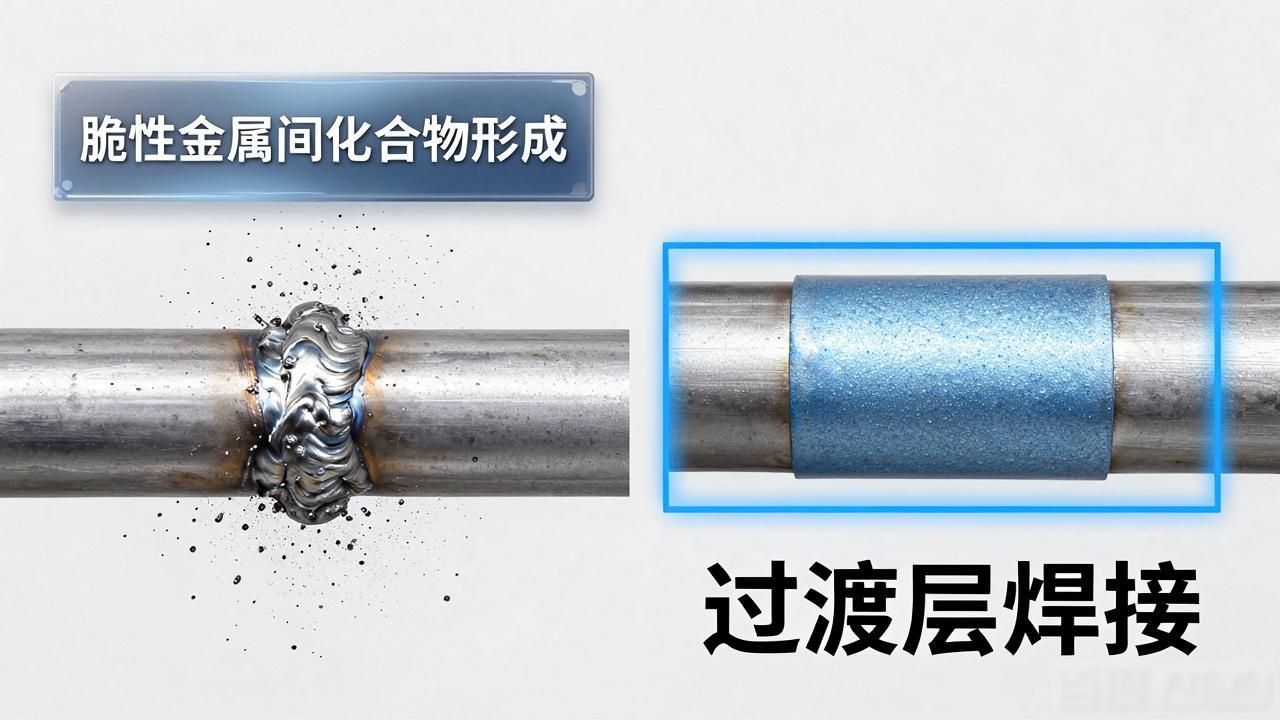

拿钢与铝的焊接当作例子, 因为钢跟铝的物理性能, 像熔点、热膨胀系数, 以及化学性能存在很大差异, 要是直接焊接, 会于接头的地方形成脆性金属间化合物, 致使接头强度降低。在制造汽车发动机的一些零部件时, 会采用过渡层焊接工艺, 像在钢的表面先镀一层锌、铜等金属当作过渡层, 之后再跟铝进行焊接；或者采用特殊的钎焊工艺, 挑选适宜的钎料以及钎焊温度, 借助钎料在母材之间的扩散与溶解, 形成良好的接头连接, 减少金属间化合物的生成, 提升接头质量。

九、焊接符号与图纸

焊接符号

基本符号, 其作用是用以表示焊缝横截面形状, 像是角焊缝采用等边三角形来表示, 对接焊缝是用直线来表示, V形坡口对接焊缝凭借带斜边的直线来表示, 籍此直观地反映焊缝的基本形式。

用于补充说明焊缝某些特征的补充符号, 其中现场焊符号是一个涂黑的小旗, 它表示该焊缝要在现场施焊, 而周围焊符号是一个圆圈, 其表示焊缝环绕焊件周围来进行焊接。

尺寸标注, 涵盖了焊缝长度、宽度, 还有厚度、坡口角度以及钝边尺寸等内容, 比如, 在对角焊缝进行标注时, 就会注明焊脚尺寸, 而对接焊缝则把坡口深度、间隙等尺寸标注出来, 以此为焊接施工提供精确的数据依据。

图纸识读

通过图纸去辨认V型、U型、X型这样的坡口形式, 针对焊件厚度、焊接方法以及工艺要求来将坡口尺寸确定下来, 像V型坡口的角度、钝边大小、装配间隙等, 以此确保焊接时能够达成充分熔合, 进而获取良好的焊缝质量。

焊缝位置方面, 要明确平焊位置, 立焊位置, 横焊位置以及仰焊位置。不同位置的焊接难度不一样, 工艺要求也不同。平焊操作相对来讲较为容易, 焊接质量容易得到保证。立焊需要控制熔池形状以及尺寸, 防止液态金属出现下淌情况。横焊同样需控制液态金属相关情况。仰焊难度是最大的, 对焊工技术以及操作要求很高。图纸标注具备帮助焊工选择合适焊接工艺以及操作方法的作用。

工艺规定如下，针对焊后热处理该项需求, 图纸会表明是不是要开展退火、正火、回火、调质等方面的处理, 同时还显示处理时的温度、时间以及冷却方式等具体参数, 借由焊后热处理来改良焊接接头的组织以及性能, 进而消除残余应力。

十、焊接技术发展趋势

自动化与智能化

机器进行焊接, 于汽车制造这个行业里被广泛运用, 机器人能够依据预先设定好的程序精准地把焊接操作给完成, 以此确保焊接质量呈现出稳定性以及一致性, 进而提升生产效率, 削减人工成本以及劳动强度, 并且还能够于恶劣的环境当中展开工作。

视觉传感, 借助视觉传感器, 于焊接过程里实时去获取当中的图像信息, 像焊缝位置、形状以及熔池状态等, 之后反馈给控制系统, 进而达成对焊接过程的实时监测与调整, 以此提升焊接质量的可靠性跟适应性, 比如在针对复杂结构件的焊接之时, 能够自动跟踪焊缝, 以此确保焊接精度。

实时参数, 像电流、电压、焊接速度, 以及焊件变化, 比如材料厚度波动、装配误差, 于焊接过程中, 据此自动调整焊接工艺参数, 以使焊接质量不因外界因素而受影响, 达成智能化焊接生产, 这便是自适应控制。

新材料焊接

高强钢, 在建筑、桥梁等行业, 因对结构轻量化以及高强度要求不断提升, 从而其应用越发广泛。研发适配高强钢的焊接材料与工艺, 把控焊接热影响区的组织以及性能, 预防裂纹出现, 提升接头的强度与韧性, 此乃研究重点。

镍基合金, 常被用在航空航天、石油化工等领域, 这是由于其具备耐高温、耐腐蚀等良好性能。对镍基合金的焊接冶金过程展开研究, 去解决焊接过程里出现的热裂纹、气孔等缺陷, 还要开发专用焊接设备以及工艺, 以此满足特殊工况之下的使用要求。

像是碳纤维增强复合材料这类复合材料, 于航空航天领域的应用正逐步增多, 要研究复合材料同金属或者其他材料的连接技术, 去开发契合复合材料的焊接方法以及工艺, 把界面结合强度与可靠性问题给解决掉, 进而拓展复合材料的应用范围。

绿色焊接

开发新型焊接材料, 这种材料低烟尘且低毒, 能减少焊接时烟尘与有害气体的产生, 可改善工作环境, 进而保护焊工健康, 比如采用环保型药皮配方的焊条, 以此降低烟尘里有害物质的含量, 此即低烟尘焊材。

节能设备方面所涉及的内容为, 相关人员致力于研发高效节能的焊接电源与设备, 比如说逆变式焊接电源, 这种焊接电源跟传统电源一比, 具备更高层次的电能转换效率, 能够减少能源的消耗, 进而降低生产成本, 完全顺遂可持续发展的要求。

– 环保技巧: 冷金属过渡也就是CMT的那工艺, 是属于一种新型的焊接艺术，它的特性在于, 于焊接期间可达成无飞溅, 还有着低能量输入, 能削减对焊件的热影响, 降低变形以及缺陷生成的可能性, 并同时削减能源耗费以及焊接烟尘排放, 是一种绿色且环保的焊接技术, 在薄板焊接以及对焊接质量所需标准高的场景具备广大的运用展望。

推荐学习资源

– 书籍：

它是《焊接冶金学》, 它会深入地剖析, 剖析焊接过程当中的冶金反应, 剖析相应的组织转变, 剖析有关的性能变化, 它能够为理解焊接质量控制提供理论基础。

为你介绍《焊接方法与设备》这本书, 它会全面地去介绍各种各样的焊接工艺方法, 还会涉及工艺参数的选择情况。除此之外, 对于焊接设备的原理、结构以及应用方面也会详细阐述, 这本书整体拥有相当强的实用性哟。

《ASME锅炉与压力容器规范》, 它属于锅炉和压力容器于设计、制造以及检验等方面的权威标准, 对从事相关领域焊接工作的人员而言有着重要指导意义。

– 标准：

美国焊接学会所制定的标准, 在国际范围之内有着广泛的影响力, 它覆盖了焊接材料这一方面的标准, 同时也涵盖了焊接工艺方面的标准, 还包含质量控制等诸多方面的标准, 进而为焊接行业供给技术规范。

– ISO（国际标准化组织）所制定的标准, 属于全球通用的标准体系范畴, 其在焊接质量不同级别方面的标准, 以及在检测方法等相关方面的标准, 对国际间的焊接技术沟通交流以及合作起到了推动促进作用。

GB（中国国标）, 是我国焊接领域的国家标准, 它是结合国内实际情况以及行业需求而制定的, 其对规范国内焊接行业发展起着重要作用。

经由参与焊工技能培训, 考取 AWS 或 ISO 9606 焊工资格证, 借助系统培训与实际操作, 全面掌握各类焊接方法及技能, 熟知焊接质量控制流程, 获取权威资格认证, 进而提升于焊接领域的就业竞争力, 强化专业水平, 即实践所涉猎之物。

熟知以上知识, 乃是焊接专业的根基所在, 与此同时, 要将实际操作经验予以结合, 并且持续学习新技术, 进而不断提升自身的焊接技术水准以及综合能力, 以便适应焊接行业持续发展的需要。
