想学好钢结构焊缝，看完这篇文章就够了

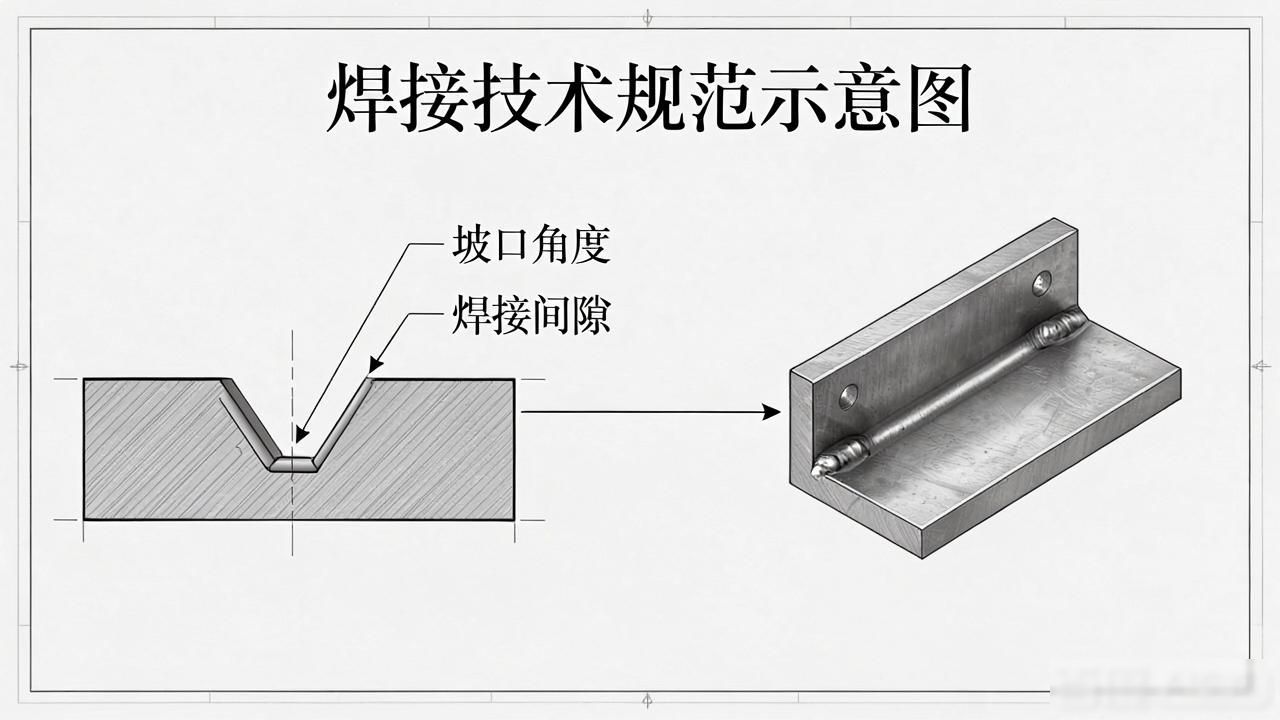

一、常见焊缝符号的表示

构成焊缝符号范围含括指引线, 基本焊缝符号, 补充符号, 焊脚尺寸, 尚还有辅助符号以及别诸于其它等内容。

1）指引线

指引线通常是由带有箭头的那部分指引线以及两条基准线（一条为虚线, 另一条为实线）这两部分共同构成的（如同下面所展示的图形那样）, 箭头会指向图形上对应的焊缝位置处, 横线的上方以及下方是用于标注焊缝的图形符号以及焊缝尺寸的。为了达到便利的目的, 在必要的情况下, 也能够在焊缝符号之中增添用来对焊缝尺寸以及焊接工艺要求予以说明的相关内容。

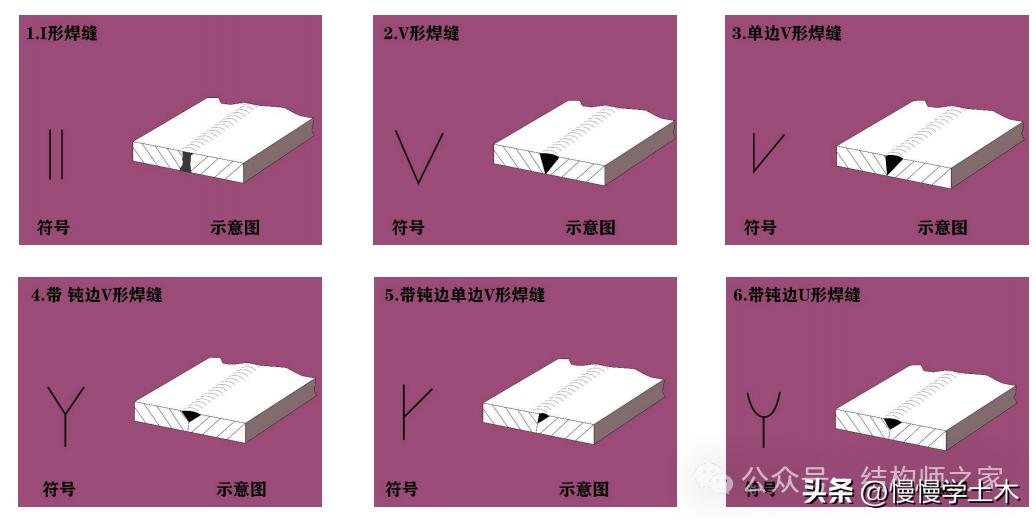

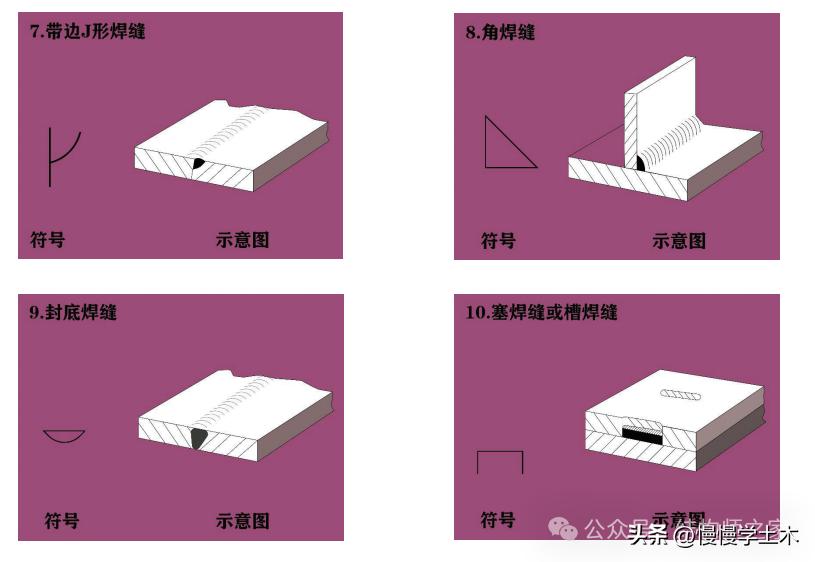

2）基本焊缝符号

基本焊缝符号, 乃是用于表示焊缝截面形状的符号, 通常情况下, 会采用近似焊缝横截面的符号予以表示。

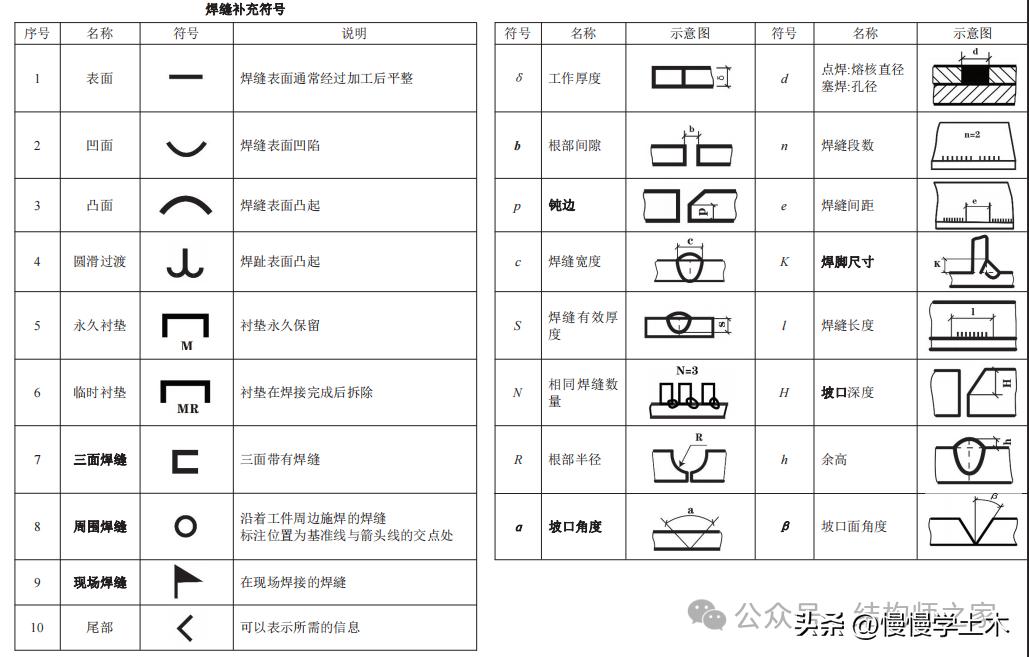

3）补充符号

二、焊缝标注

1)单面焊缝的标注

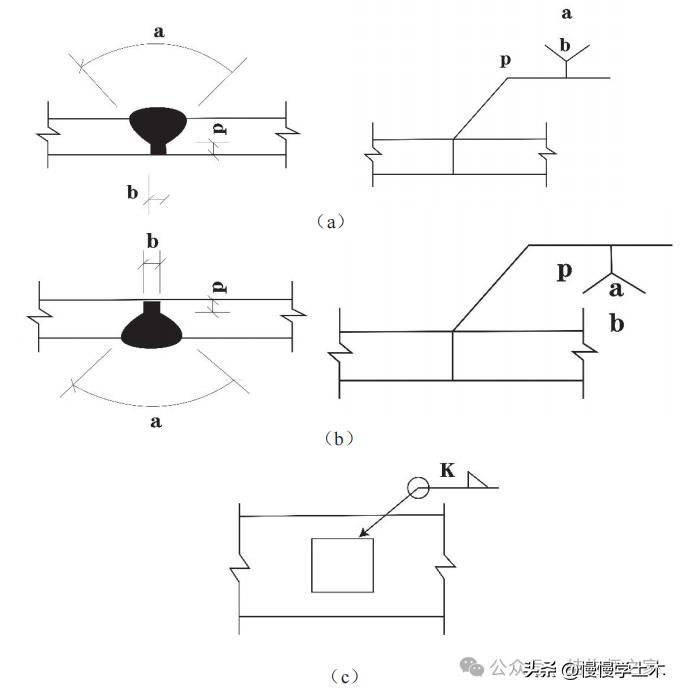

箭头指向焊缝所在那一面之际, 图形符号以及尺寸标注要置于横线的上方, 其类似于图(a)所呈现的那般。

倘若箭头指向着焊缝所在地的另一面, 也就是与之相对应的另一个面的时候, 那么图形符号以及尺寸标注应当放置在横线的下方位置, 就如同图(b)所呈现的那般。要是表示环绕工作件周围的焊缝, 其围焊焊缝符号呈现为圆圈形状, 绘制于引出线的转折之处, 并且标注焊脚尺寸K, 恰似图(c)所展示的那样。

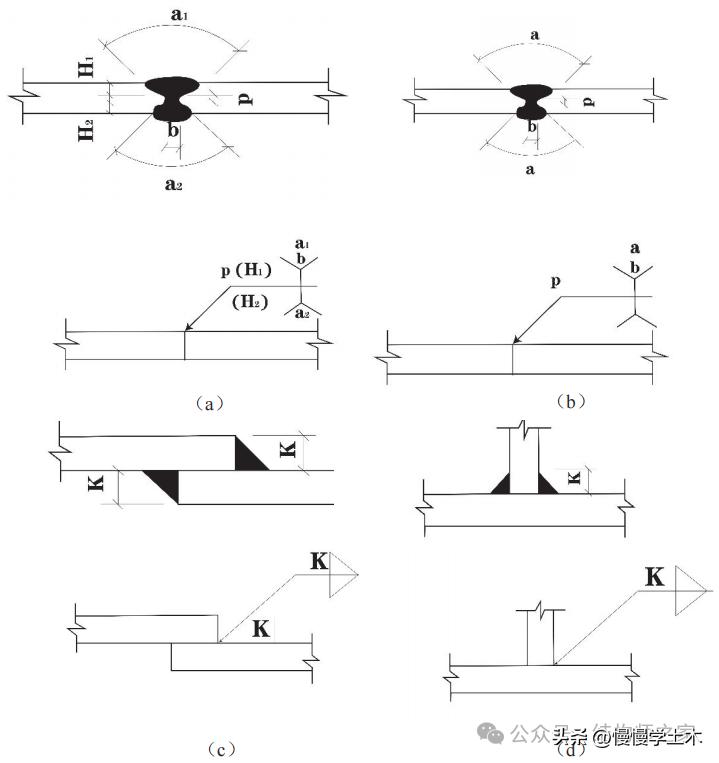

2)双面焊縫的标注

在线条的横的上面以及下面, 都去标注符号以及尺寸, 上面所表示的是箭头那一面的符号还有尺寸, 下面所表示的是另外一面的符号以及尺寸, 就如同图(a)所展示的那样。

在两面的焊缝尺寸呈现相同状况时, 仅需于横线之上, 对焊缝的符号以及尺寸予以标注, 就如同图(b)所示, 如同图(c)所示, 如同图(d)所示。

3)3个以及超过3个数量的焊件彼此进行焊接的焊缝, 不可以当作双面焊缝来标注。其焊缝的符号, 还有尺寸, 应当分别去标注, 就像如下图片出现的那样。

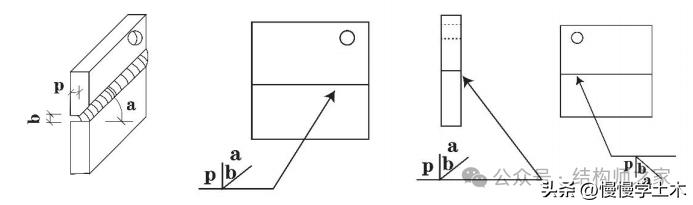

4)彼此相互焊接的两个焊件里头, 要是仅有一个焊件带有坡口（就像单面V形这样子的时候）, 那么引出线的箭头必然得指向那个带有坡口的焊件, 情况如下列图示所呈现的那样子。

5)对于相互焊接的两个焊件, 当进行单面带双边不对称坡口焊接时, 引出线的箭头需要必然地指向有着较大坡口的那个焊件, 就如同下面所呈现的图示那样。

6)当焊缝分布并非规则形态时候, 于对焊缝符号进行标注之际, 适宜针对处在焊缝之处添加中实线以便用来进行表示可见焊缝, 或者添加细栅线用以表示不可见焊缝形态, 情况正如下面所绘制图形呈现的样子。

7)相同焊缝符号应按下列方法表示:

在同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全部都相同时, 能够只挑选一处去标注焊缝的符号以及尺寸, 并且还要加注“相同焊缝符号”, 相同焊缝符号呈现为 3/4 圆弧, 绘制在引出线的转折之处, 就如同图(a)所展示的那样。

在同一个图形之上, 要是存在数种一样的焊缝情况之下, 能够把焊缝进行分类编号来标注, 于同一类焊缝当中可以挑选一处去标注焊缝符号以及尺寸, 分类编号运用大写字母A、B、C等此类, 就如同图(b)所展示的那样。

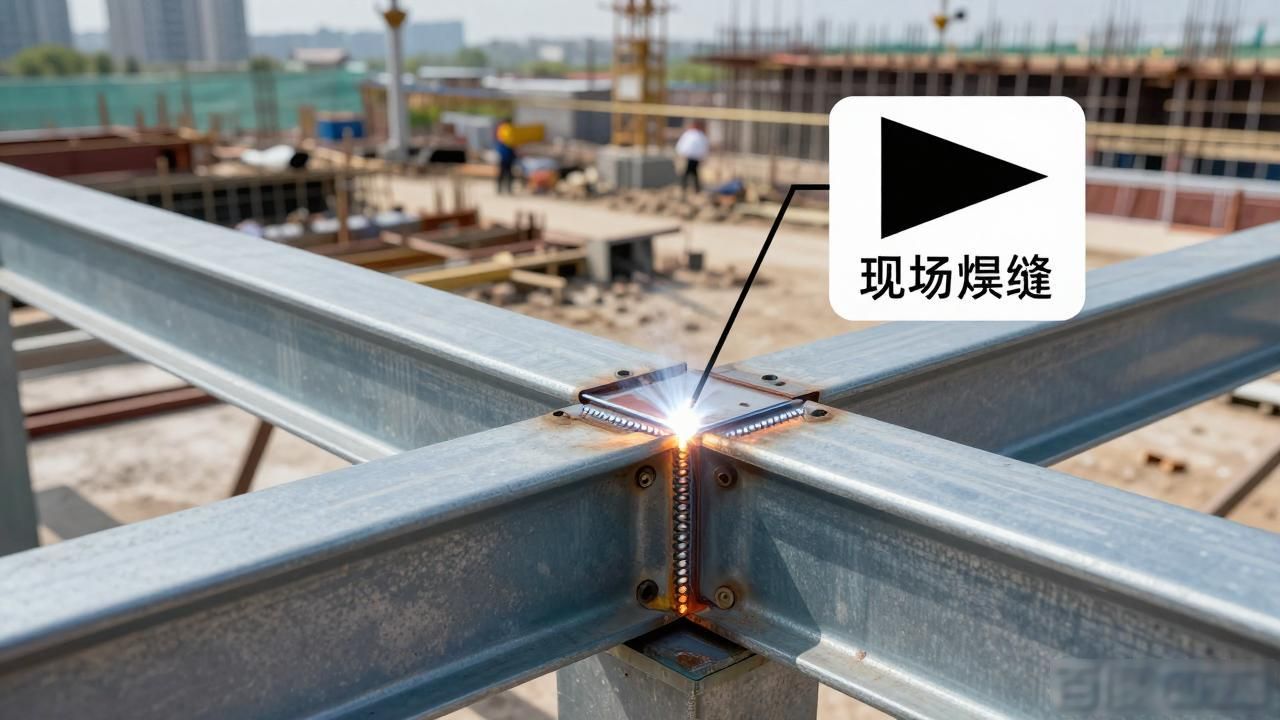

8)应在施工现场予以焊接的焊件焊缝, 要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 绘制于引出线转折处, 情况如下图示。

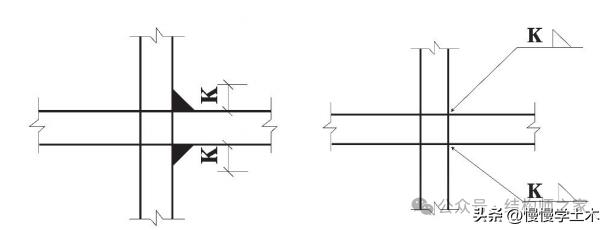

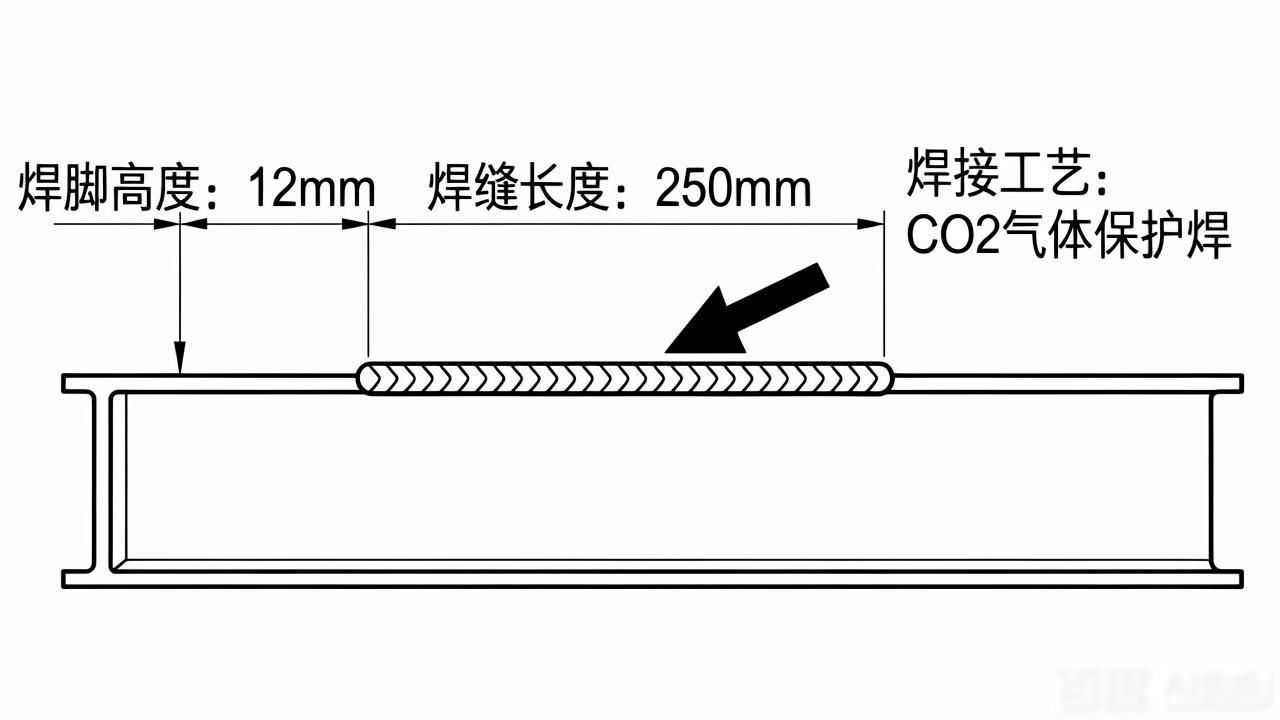

9)对于图样里头比较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处在进行焊接时所形成的焊缝, 它是能够不借助引出线来进行标注的, 而是直接在角焊缝的旁边, 去标注表示焊缝尺寸的那个数值K, 就如同下面所呈现的这个图的样子一般。

10)与引出线转折处,以涂黑圆圈形式呈现的那个符号, 呈现出的是熔透角焊缝的符号, 其具体样子如图所示。

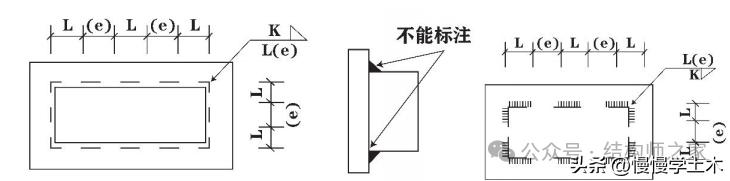

11)局部焊缝应按下图所示的方式标注。
