一种工程语言是焊缝符号, 其用以于图样之上标注焊缝形式, 标注焊缝尺寸, 标注焊接方法等, 焊缝符号属于进行焊接施工的主要依据, 从事焊接工作之人需熟悉常用焊缝符号的标注方法以及其含义, 从事检测工作之人也要熟悉常用焊缝符号的标注方法及其含义。
焊缝符号通常经由基本符号以及指引线构成, 在有必要的情况下能再添加上辅助符号, 还有补充符号以及焊缝尺寸符号。
当然，在表示焊缝时，也可以采用机械制图的方法来详细表示。
焊缝标注示例呈现在下图, 图里所显示的焊缝符号涵盖, 其涵盖基本符号, 此基本符号为图中数字8后面的那个符号, 还涵盖补充符号, 此补充符号是图中的一面黑旗, 并涵盖指引线以及焊缝尺寸符号。
基本符号是表示焊缝截面形状的符号。

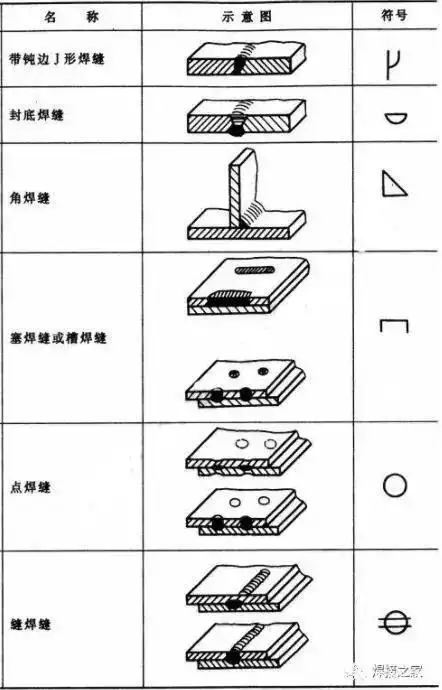

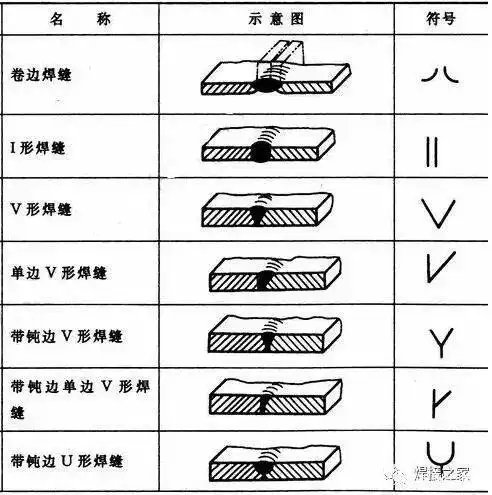

试举个例子来说像I形焊缝, 还有V形焊缝, 以及带钝边V形焊缝、角焊缝、封底焊缝等等, 具体的符号可见于下面这张表格。在当前所说的这个例子当中, 所表示的焊缝乃是一种角焊缝。
表示焊缝表面形状特征的符号是辅助符号。而辅助符号存在三种。它们分别用以表示焊缝表面平齐, , 焊缝表面凹陷, , 焊缝表面凸起。本文由NDT互联网联盟进行排版编辑！
于通常情形之下, 并不需要精准无误地去阐明焊缝的表面形态, 故而辅助符号常常是不予以标注的。
有时为了补充说明焊缝的某些特征，需要其它符号来表示。
比如说, 要是想要表达焊缝将工件周围环绕起来这种情况, 那就用一个圆圈去进行表示；要是想要表明焊接的时候焊缝底部是带有垫板的这种状况, 那就能够用一个矩形来予以表示之类的, 这些全都归属为补充符号。

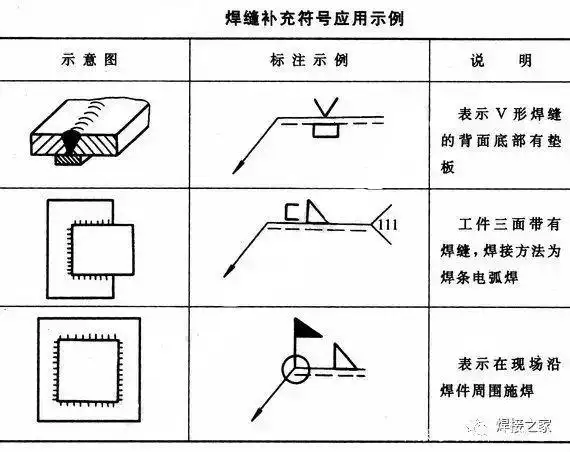

在这个例子当中, 被称作现场符号的黑旗存在, 意味着在此处的那个焊缝是于现场或者工地上开展焊接工作的。补充符号的应用示例处于如下这里的表中可见。
然而, 为把焊缝完整地予以表示, 除开上述那些符号之外, 还得涵盖指引线、某些尺寸符号以及数据。
被带有箭头的指引线以及两条基准线结合塑造而成的指引线, 其中一条基准线是实线, 另一条是虚线, 如同上图a所呈现的那样。
若焊缝处处于接头的箭头那一侧, 那么会把基本符号标注于基准线的实线上方, 如同图b里面所呈现的那样。
假如焊缝处于接头的非箭头一侧, 那么便会将基本符号标明在基准线的虚线边上, 犹如图c展示的那样。
标注对称焊缝及双面焊缝时，可不加虚线，如图d所示。
焊缝尺寸数量繁多, 当对实际焊缝进行标注之际, 要是尺寸方面因素占比少, 便直接于焊缝符号之上予以标注。

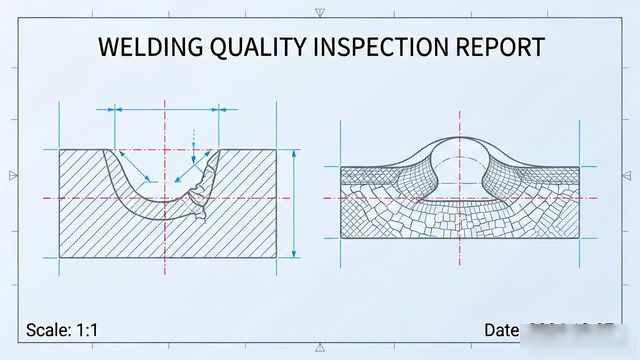

有时, 我们采用机械制图的方式来表示, 目的是更为明确地将焊缝的形式表示出来。

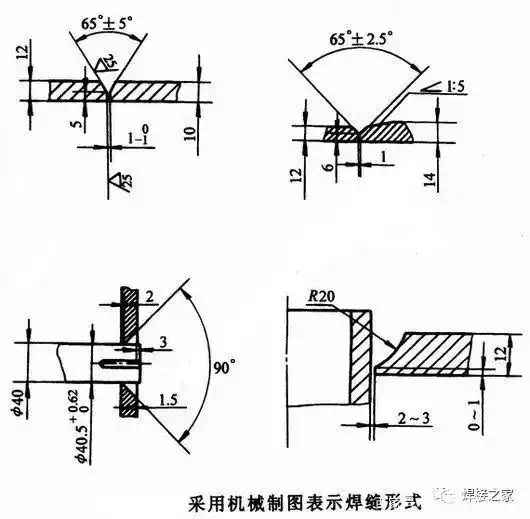

上图为釆用机械制图方法表示焊缝形式的几个例子。

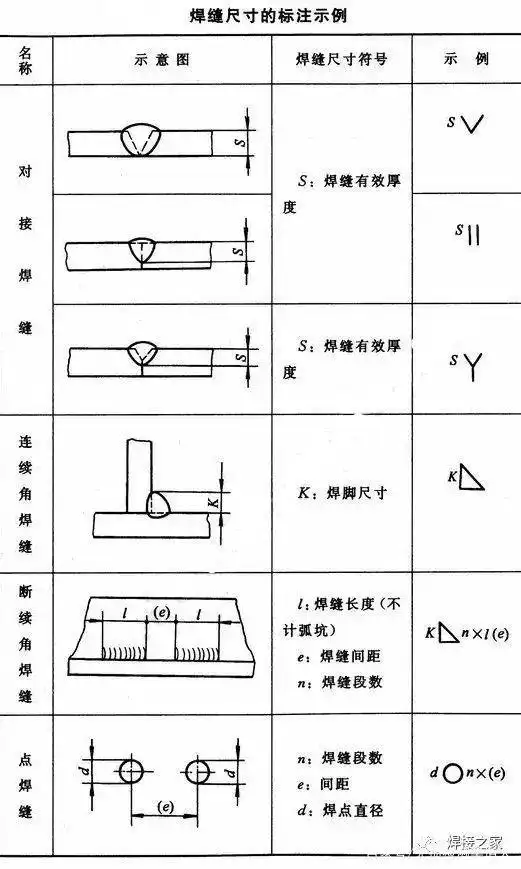

下表列出了一些常见焊缝尺寸的标注实例：
焊缝接头
这几个案例被用作引导, 从中归纳总结出了焊缝接头的如下三个要素。第一个要素是熔透方式, 第二个要素是坡口型式, 第三个要素是接头类型。
拿案例来说, 在依靠项目进行建设的进程当中, 针对焊缝接头型式的正确称呼有过好多回讨论, 有一部分焊接专业人员没办法对焊缝接头型式进行正确界定, 从而改变焊缝接头形态。
其中有一次讨论较为突出, 一部分工程师所作之事为, 在某主设备支撑无损检测委托单里填写这般信息, 即, “坡口的型式为: V , 接头的型式是: BW”。
原来的设计, 仅仅是要求“CJP焊缝”, 而这种坡口型式, 是由那家该工程师所属的公司自行去设计构造出来的。

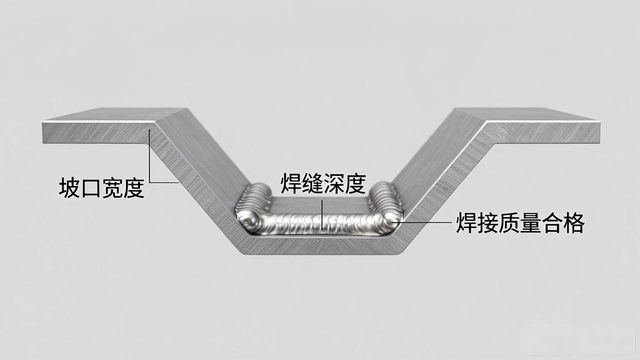

（焊缝坡口示意图）
另有一部分工程师觉得, 上述那两个基本焊接信息的填写是不正确的, 这将会致使 NDE 检测人员对焊缝检测区域出现误判, 进而产生焊缝漏检的风险。本文由 NDT 互联网联盟排版编辑！
并且呢, 准确的称呼应当是这样叫, 即, 完全熔透, 呈现单边坡口的样式, 属于T型焊缝, 它的坡口型式并非按照典型的设计来的, 当进行NDE委托的情况下, 此时应该配上焊缝的示意图。
理由如下：
1)BW是butt （joint）weld的简称, 其中文名是对接（接头）焊缝。按照NF – 3226.1（b）中所指出的对接接头型式, 上图明显不属于对接。它更满足图NF – 3226.1 – 1中（c） 和（g）的T型接头型式, 并且满足ASME第IX卷QW – 490中给出的T型角接头, 也就是相互之间近乎呈直角排列、构成T字型的两个构件之间的接头。而对接接头的定义是, 近似在同一平面上的两个构件之间的接头。
2)对于坡口的型式而言, 在NF卷NF – 3226.1（b）中有关于T型接头所给出的典型坡口型式, 这一典型坡口型式可见图NF – 3226.1（a） – 1, 它是供作为参考的那种典型焊缝详图。现场开具出来的坡口明显并非典型坡口型式当中的任何一种, 所以严格依照V型坡口的那种叫法是不正确的, 依据图NF – 3226.1（a） – 1里那我们唯一能够提取到的信息来讲, 该坡口属于单边坡口, 鉴于这个坡口并非典型坡口, 那么在无损检测委托单当中应当配上具体的坡口图纸。
3)存在全熔透以及这部分熔透的情况, 详细的内容是可以看下面所阐述解说明白的定义的 , 中核五公司所开具的NDE委托单当中是没有去注明这一个信息的 , 这样将会对NDE关于焊缝根部进行无损检测时的判定产生影响的。
误区案例
案例一, 存在这样一种情况, 有人错误地认为, 只要出现全熔透的状况, 那就属于BW, 进而把全熔透T型坡口焊缝称作对接焊缝, 而这恰恰是上述背景案例中产生错误的根本源头所在。
情况二: 没办法准确分辨下面这两种坡口样式, 不清楚存在单边 V 型坡口的界定。
（ 单面V型坡口及单边V型坡口）
案例三: 不能准确辨别角接接头跟角焊缝的差异之处, 然而接头的类型跟是不是角焊缝并没有直接的关联, 以下两组焊缝的示意图皆是角接接头, 可是都并非角焊缝。本文由NDT互联网联盟进行排版编辑！
（ 角接接头示意图）
情况四: 不能够准确地分辨出J型坡口焊缝, 以及U型坡口焊缝, 还有窄间隙焊缝。J型。

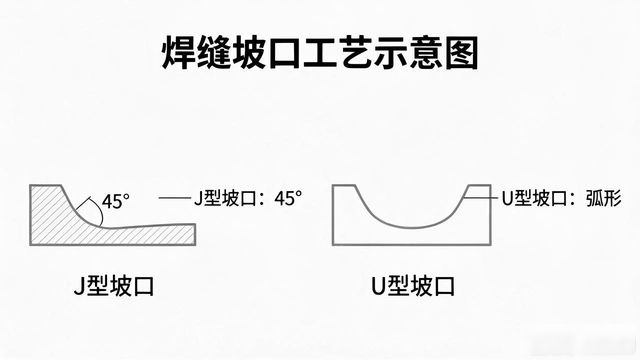

（J型坡口和U型坡口示意图）
案例五: 在国标里存在双V坡口的误导情形, 实际上, 于美标典型坡口中, 并没有“双V”这种坡口型式, 一般来说, 类似的坡口所采用的是J型坡口型式。
如堆内构件流量分配裙板焊缝接头，见下图。
（ 国标中给出的“双V”坡口示意图）
焊缝接头三要素
经由对规范以及定义予以理解, 能够归纳并总结得出, 焊缝接头的三要素分别是, 熔透方式, 坡口型式, 接头类型。
熔透方式有两种包括：
全熔透、半熔透；
存在着典型的坡口型式, 其数量为八种, 其中存在I型坡口焊缝, 存在单面V型坡口焊缝? 存在单边V型坡口焊缝, 存在单面U型坡口焊缝, 存在单面J型坡口焊缝, 存在单面半喇叭型坡口焊缝, 存在X型坡口焊缝, 存在K型坡口焊缝。
角焊缝往往与坡口型式组合存在；
存在着四种接头类型, 分别是对接接头, 还有角接接头, 另外是搭接接头, 以及T型接头。
针对任意焊缝接头, 依据上述三个要素予以分解, 这会有助于你对那个焊缝接头进行确定。
专业术语及定义
接头类型
对接接头（butt joint）
近似在同一平面上两个构件之间的接头。
角接接头（ joint）
两个互成近乎直角的元件之间的接头。
搭接接头（lap joint）
两平行平面中搭接构件之间的接头。
T型接头 也称丁字接头（tee joint）
相互之间近乎直角排列作T字型的两个构件之间的接头。
坡口型式
1.坡口焊缝（ weld）
被焊构件之间存在一个或两个, 焊缝正是在其之间的坡口内形成, 坡口焊缝的典型型式是这样的:
（注: 此处当留意单边V型坡口焊缝以及K型坡口焊缝的英文, 它们分别是 -bevel- weld、-bevel- weld , 右侧所配的图仅仅只是样图）
2.角焊缝（ weld）
于搭接、T 型以及角接头里头, 联结大致相互呈直角的两个表面的焊缝, 其焊缝的横截面近似于三角型。下边的图是两种典型的角焊缝哪, 一个是 T 型接头的焊缝。另一个是搭接接头的角焊缝。
3.坡口焊缝与角焊缝组合型式
组合存在的角焊缝通常会和坡口焊缝、角焊缝一起, 依据焊缝接头形式三要素来进行分解, 此图焊缝准确地说应是: 全熔透且为K型坡口焊缝, 加之两侧角焊缝所构成的T型接头的情况, 这种表述才正确。
（坡口焊缝与角焊缝组合示意图）
熔合方式
处于完全熔合状态时, 在整个需进行焊接的母材表面之上, 以及所有的焊层之间, 还有所有的焊道之间, 均会发生熔化的情况。
全熔透焊缝, 也就是简称CJP的那种焊缝, 其焊缝金属会穿过整个接头厚度范围内的坡口焊缝, 这里要注意, 其中包含I型坡口。
半熔透（PJP）焊缝根部焊缝金属未穿过的坡口焊缝。
注：此处注意完全熔合与完全熔透的区别。
特殊坡口及参考文件
除了那种具有典型性的焊缝接头类型之外, 另外存在着一些属于特殊类别的焊缝接头, 在这里不会逐一对其进行罗列。
焊缝接头对应的美标和具体内容见以下参考文件：
1) AWS A2.4焊接、铜焊和无损检测标准符号
2) AWS A3.0 标准焊接术语和定义
3) ASME第IX卷 QW – 490 定义及其他章节
4) 关于ASME第NF卷, 其中NF – 3226.1（a） – 1所涉及的典型焊缝坡口图。
需留意: 文中要是涉及标准, 都有可能出现失效情况, 所以此文仅仅用于学习参考, 要是存在错误, 麻烦留言指出, 还期望这些知识点能够对你有所帮助！
