最新工程图中焊接焊缝符号和标注方法

焊缝符号和标注汇总（参考国标）

最初要晓得焊接符号还有标注的定义这般才能够更优地运用, 在互联网上广泛传播的焊接符号教程是依照GB/T324 – 1988焊接符号表示方法来做的, 只是如今国标已然升为GB/T 324 – 2008焊缝符号表示法了, 以下是这样呈现的:

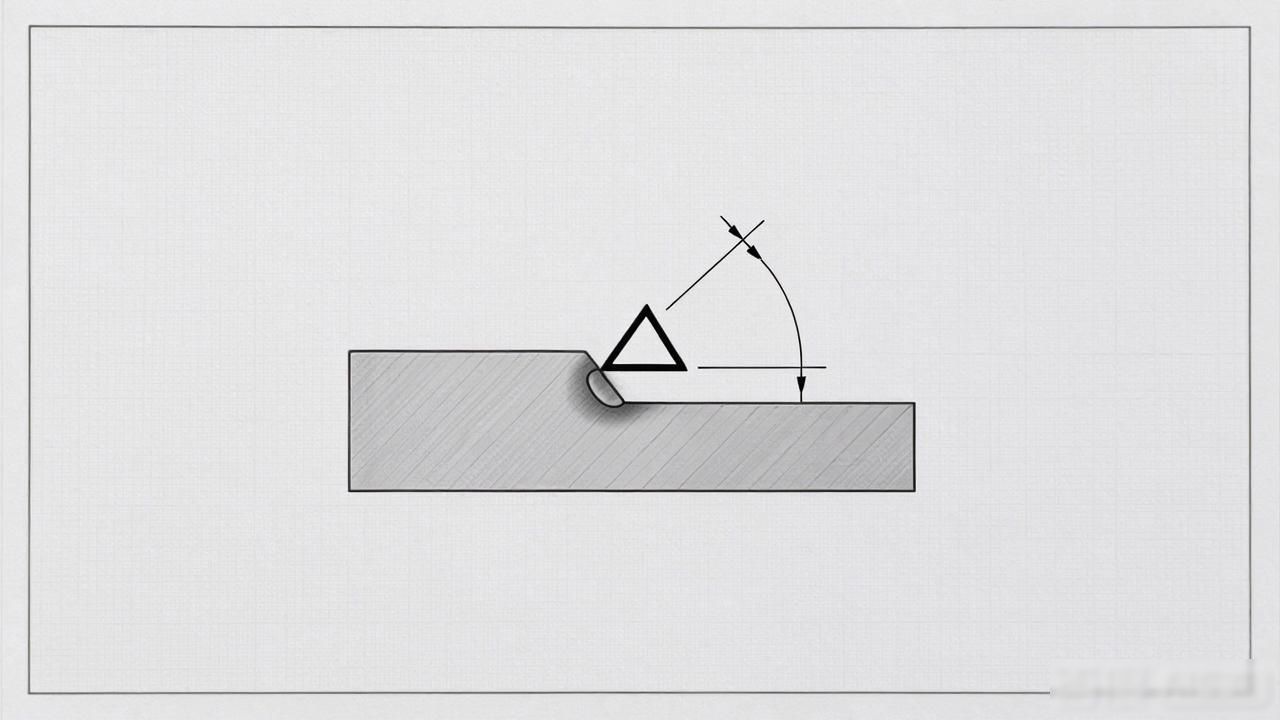

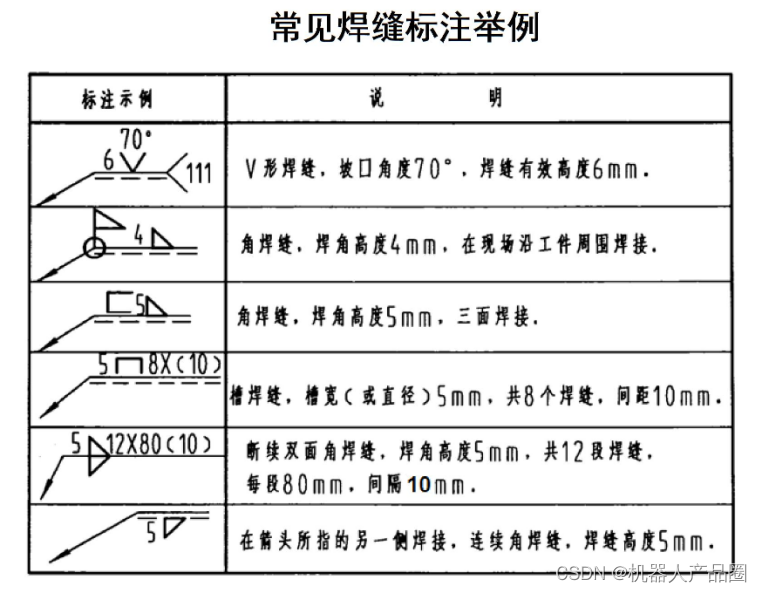

快速学习：常见焊缝标注举列：

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法

主要采用符号标注法来进行焊缝标注, 在有必要的情况下, 允许通过图示法加以辅助。像借助连续或者断续的粗线去展现连续或断续焊缝；在有需求时, 绘制焊缝局部剖视图或者放大图去呈现焊缝剖面形状；运用细实线绘制焊前坡口形状之类的情况等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

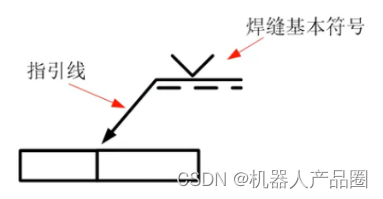

焊缝符号标注里存在众多要素, 当中焊缝基本符号以及指引线形成了焊缝的基本要素, 这属于必须要标注的内容。

除了焊缝的基本要素之外, 在有必要的情况下, 还应当添加其他的辅助要素, 像是辅助符号, 补充符号, 焊缝尺寸符号以及焊接工艺等方面的内容。

3、焊接符号及标准

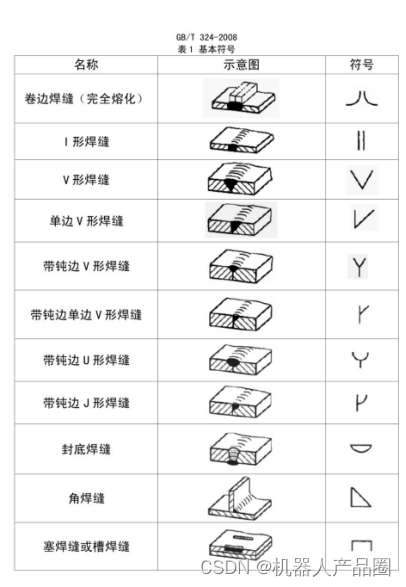

（1）焊缝基本符号, 是用来表示焊缝横断面形状的符号, 其数量共有20个, 之前仅有13个, 具体内容详见GB/T 324 – 2008焊缝符号表示法, 比如:

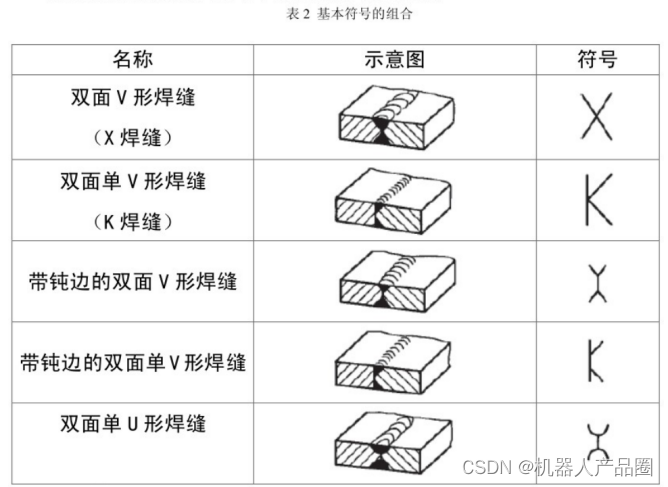

（2）在标注双面焊焊缝或者接头的时候, 使用的是基本符号进行组合, 这是新增的情况, 不存在辅助符号了。

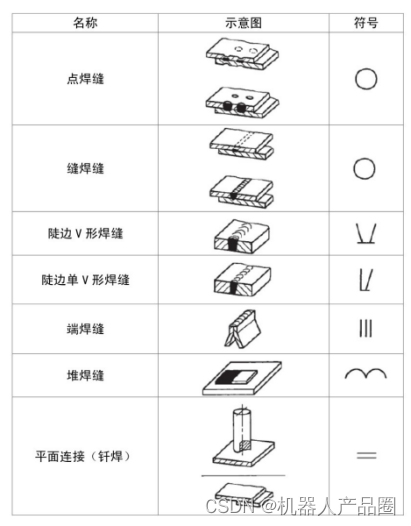

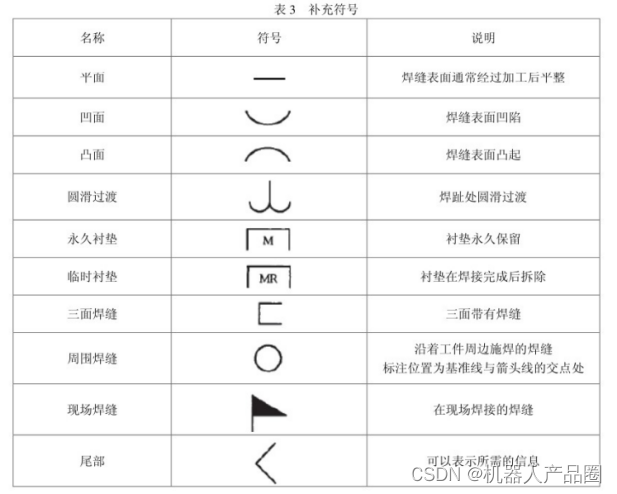

（3）补充符号是用于补充说明有关焊缝或者接头的某些特征的, 这些特征比如有表面形状、有无衬垫、焊缝是怎样分布的、施焊的地点在哪里等等。以前的时候仅存在5个补充符号。

4、指引线

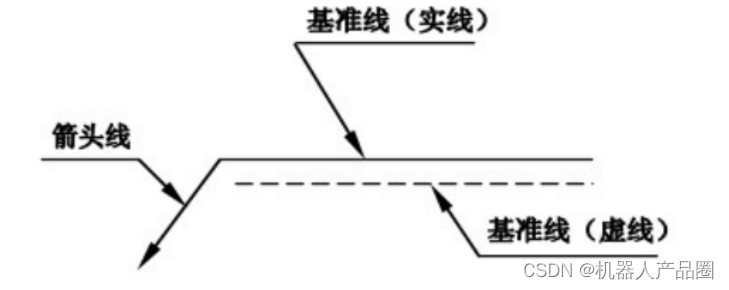

（1）指引线由箭头线和基准线（实线和虚线）组成

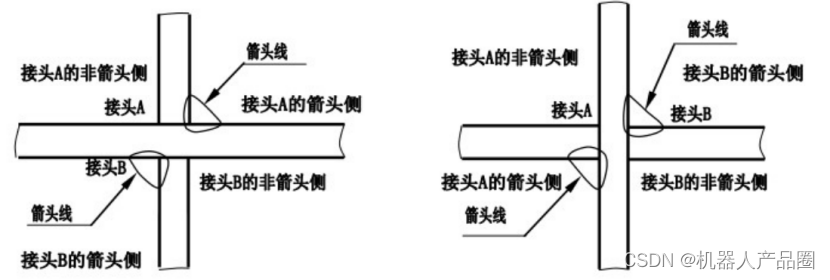

（2）箭头线：

箭头所直接朝着的接头那一侧被称作“接头的箭头侧”, 而跟它相对的那一侧就是“接头的非箭头侧”。

（3）普遍而言, 基准线通常是应当和图样的底边保持平行状态的, 在存在必要情形的时候, 它也是能够与底边呈现垂直状态的。

实线和虚线的位置可根据需要互换。

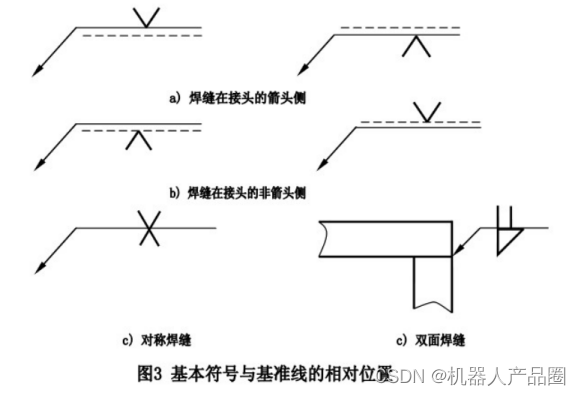

基本符号与基准线的相对位置

当基本符号处于实线那一侧的时候, 这表明焊缝是在箭头所指的那一侧, 可参照图3a)。

当基本符号处于虚线一侧的时候, 这意味着焊缝处于非箭头那一侧, 可参照图3b)。

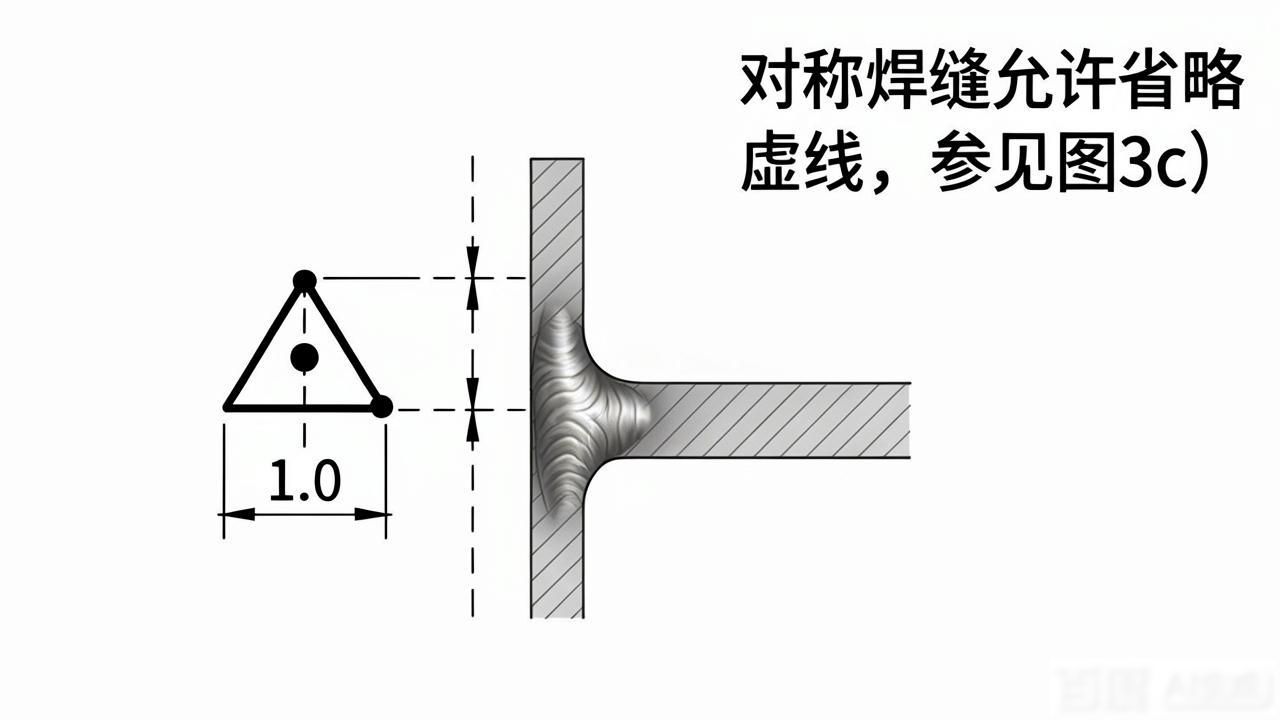

——对称焊缝允许省略虚线， 参见图 3c)；

当处于能清晰知晓焊缝所处分布位置的状况下, 存在部分双面焊缝是可以不绘制虚线予以 , 具体可参照图 3d)当中所呈现的样式情形。

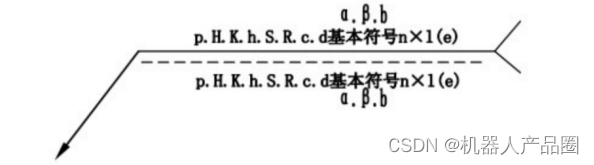

（4）必要时， 可以在焊缝符号中标注尺寸。如下图：

标注规则

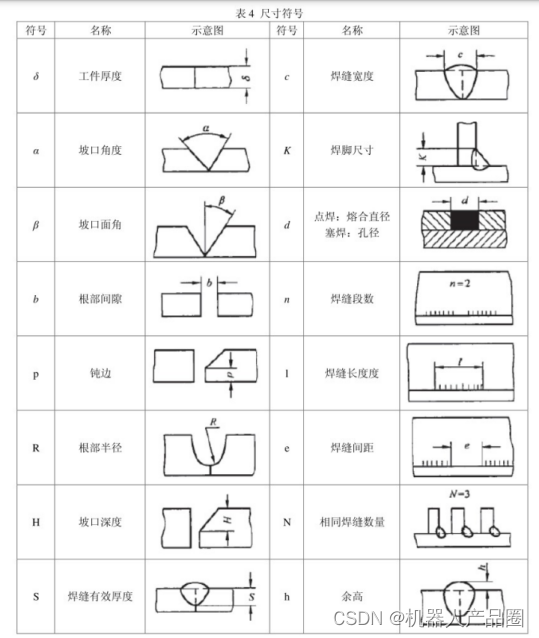

尺寸的标注方法

——横向尺寸标注在基本符号的左侧；

——纵向尺寸标注在基本符号的右侧；

——坡口角度被标注在基本符号的上侧或者下侧, 坡口面角也被标注在基本符号的上侧或者下侧, 根部间隙同样被标注在基本符号的上侧或者下侧。

——相同焊缝数标注在尾部；

一旦尺寸数量较多, 以至于难以分辨清楚, 那么能够在尺寸数据之前, 标注那对应的尺寸符号。

当箭头线方向改变时， 上述规则不变。

关于尺寸的其他规定

确定焊缝位置的尺寸, 它不在焊缝符号那里标注, 而是要把它标注在图样之上。

没有任何尺寸标注位于基本符号的右侧, 并且也没有其他各项有关的各类说明, 这种情况下, 就意味着焊缝在工件的整个长度方向上是连续不断的。

没有任何尺寸标注位于基本符号的左侧, 并且也不存在其他说明的情况下, 这就意味着对接焊缝是应当完全焊透的。

塞焊缝、 槽焊缝带有斜边时， 应标注其底部的尺寸。

5、焊接代号

比方说, 有这样一幅图, 它所呈现的是对接接头周边的焊缝情况。其中, 焊条电弧焊（111）这种焊接方式, 是在非箭头那一侧进行打底操作, 并且要求表面达到齐平的状态；而埋弧焊（12）所焊成的 V 形焊缝呢, 则位于箭头侧, 同时其表面同样是被要求要齐平的。

需注意, 当焊缝运用多种焊接方法, 或者对焊接方法存在特殊要求之际进行标注, 通常情况下是不做标注的。

常见的, 用于焊接的方法代号, 具体要参考GB 5185 – 1985, 也就是金属焊接及钎焊方法于图样上的表示代号。

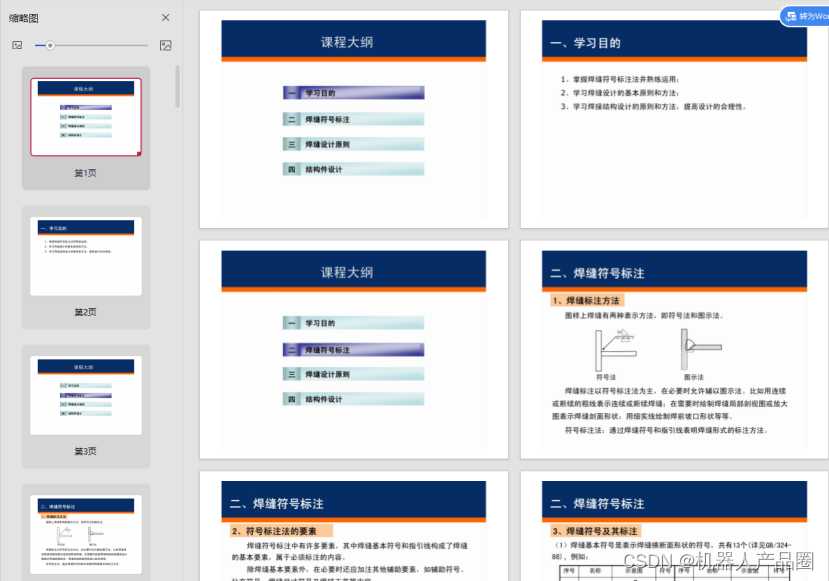

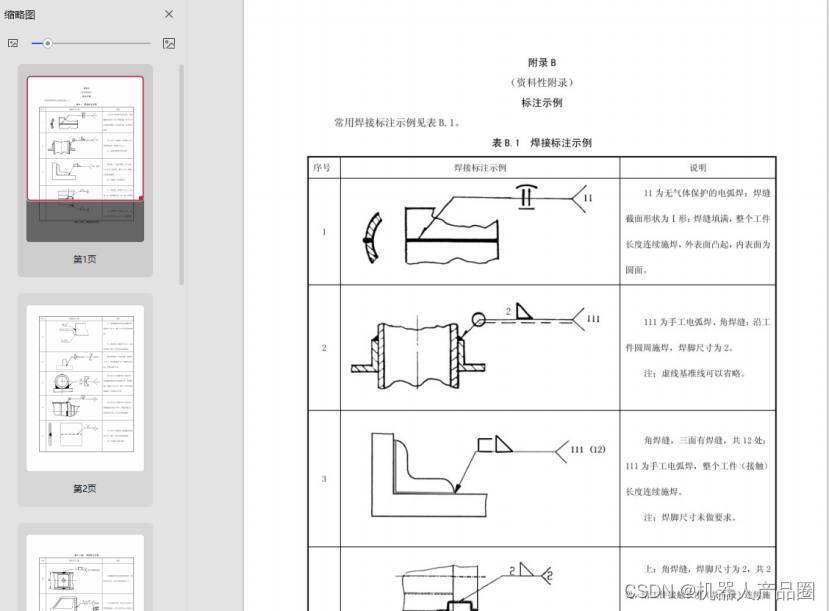

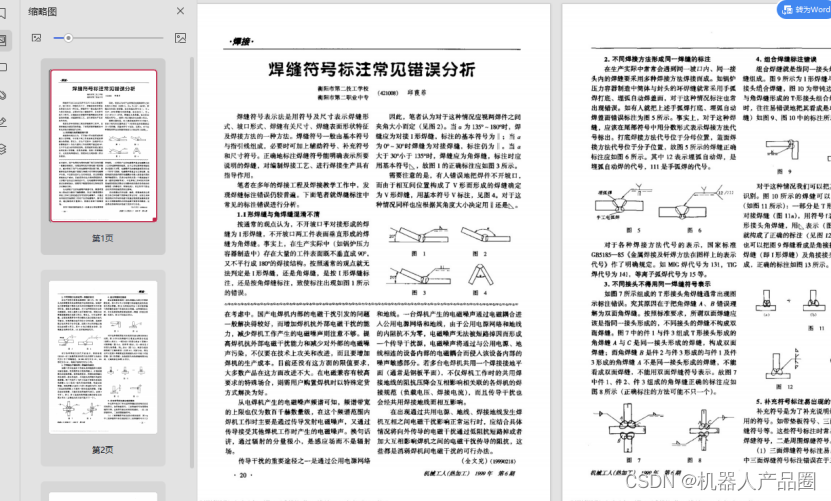

详细资料可以参考附件中的文件

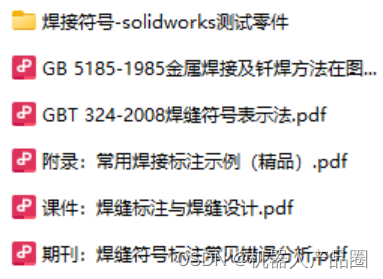

附件汇总：
