基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样当中, 焊接方法依照国家标准 -85 的规定以阿拉伯数字予以表示, 要标注在指引线的尾部。要是属于组合焊接方法, 能够用“/”加以分开, 左侧代表着正面（或者是盖面）的焊接方法, 右侧指代背面（或者是打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底, 随后运用手工电弧焊进行盖面, 那么就表示为 141/111。
如图3 – 21所示, 有焊缝符号以及焊接方法代号标注示例。此图所呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 且焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。

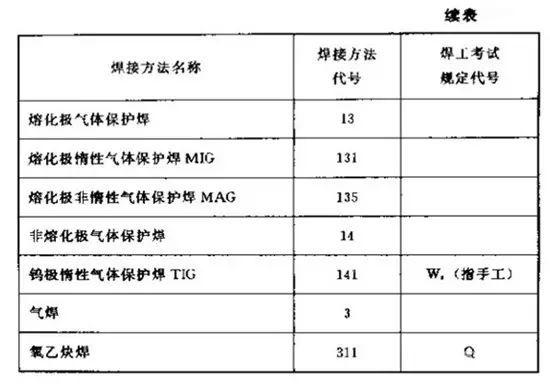

焊接方式代号

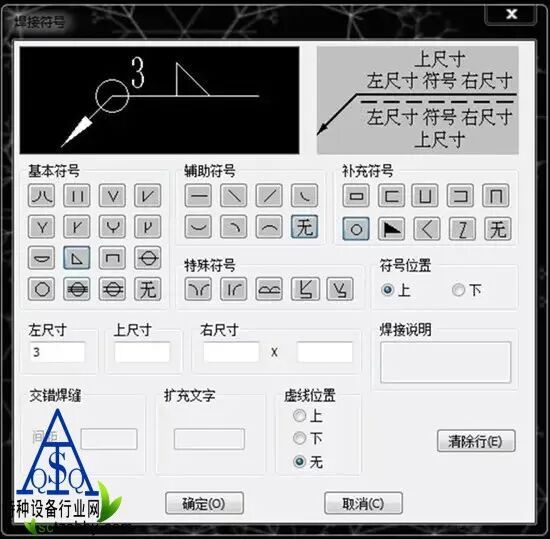

焊接符号表示方法

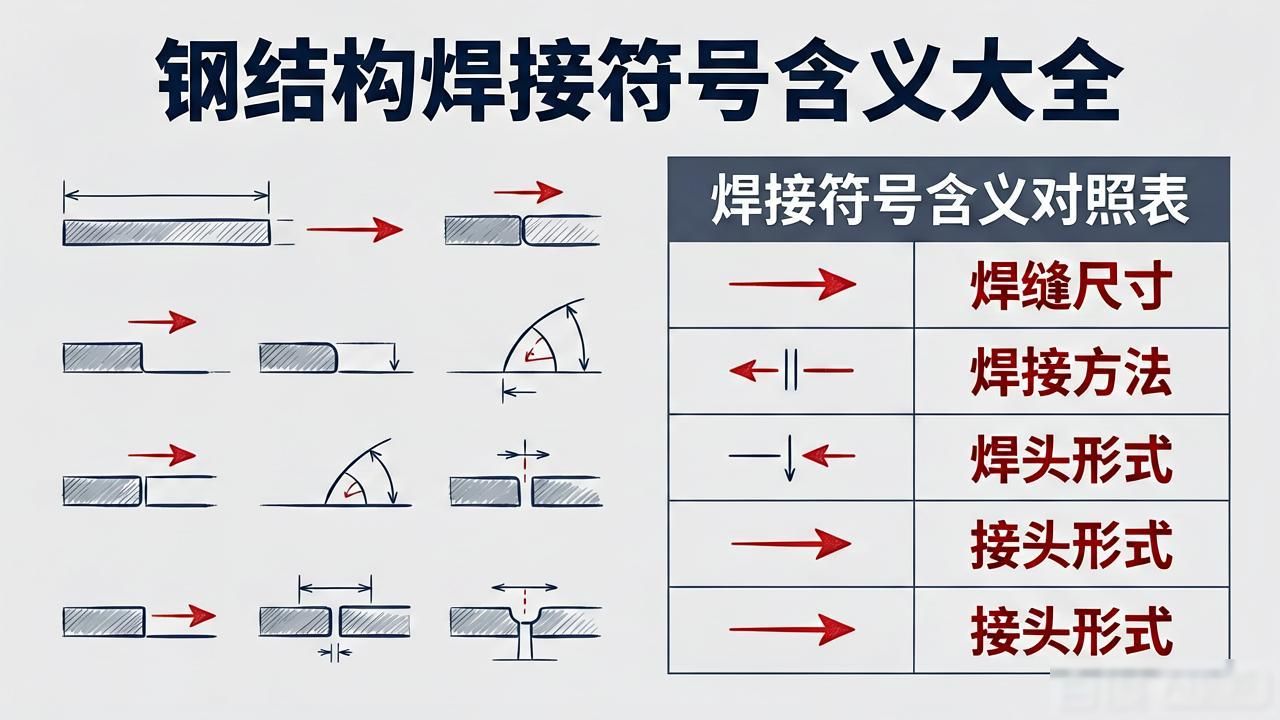

钢结构焊接符号含义大全
钢结构焊接符号是依照 GB324 一1988《焊缝代号》去绘制的, 钢结构通常归属建筑学科, 隶属于建筑行业, 故而在钢结构焊接符号作标注时常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另一条则是虚线, 并且它们的线型都是细线形状呀。
2、基准线之虚线, 能够画于基准线实线的上面部分, 也能够画于基准线实线的下面部分, 于此, 基准线一般而言应当和图样的标题栏保持平行, 只是在特殊的情况条件之下才可以跟标题栏形成垂直的态势。
3、若是焊缝处于接头的箭头那一侧了, 那么基本符号会标注在基准线的实线那一侧, 要是焊缝处于接头的非箭头那一侧, 基本符号的标注就在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要指向带有坡口那一侧的工件。
6、线段, 与基准线重合, 用粗实线来表示, 这些线段所在的情况是, 基本符号、补充符号, 与基准线相交, 或者相切。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（除掉尾部符号）是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺以及方法等方面的内容。
8、在同一个图形之上, 要是焊缝的形式、断面的尺寸以及辅助的要求全都相同, 那么能够仅仅挑选一处去标注焊缝的符号以及尺寸。并且还要加注“相同焊缝的符号”, 这个相同焊缝的符号是那种 3/4 圆弧, 画在引出线的转折之处。
于同一个图形之际, 存在数种相同的焊缝之时, 能够把焊缝予以分类编号, 标注于尾部符号当中, 分类编号运用A、B、C……在同一类焊缝里面, 可以挑选一处标注代号。

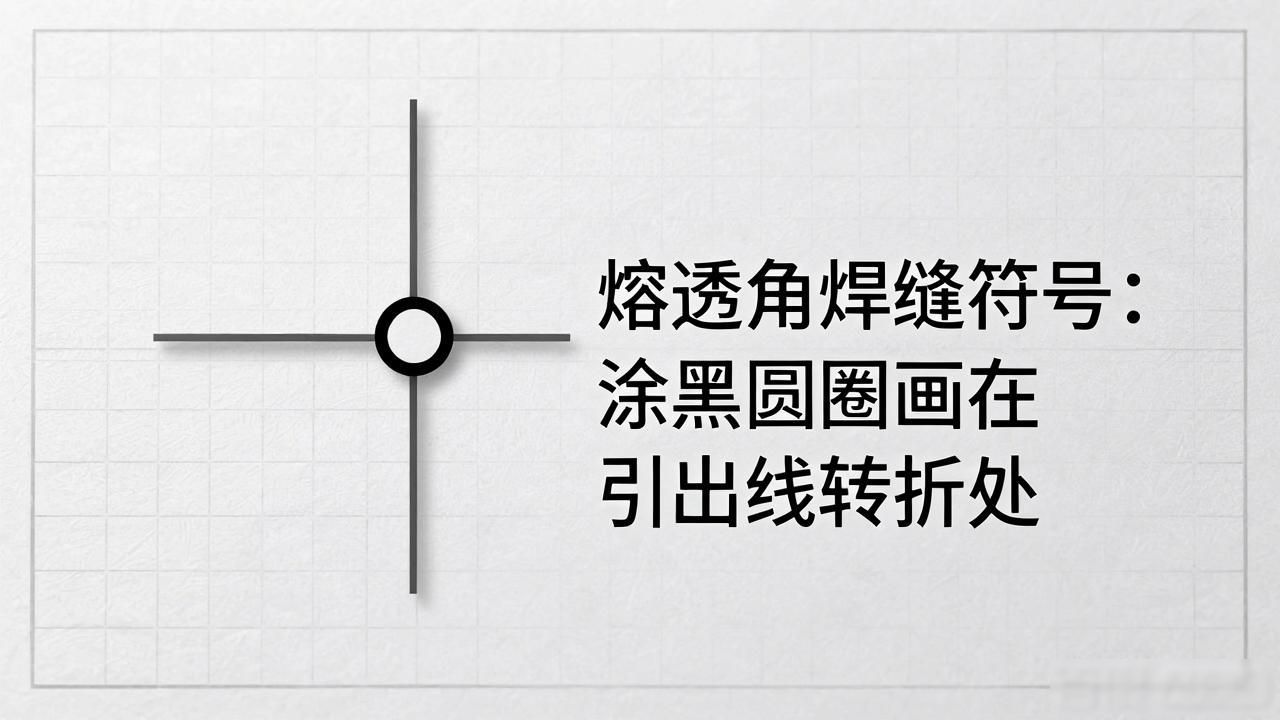

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、使用形状之中较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 能够不采用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。
11、倘若在连接长度范围之内, 仅有局部的区段存在焊缝情况之时, 那么按照图1-40进行标注。其中, K所代表的是角焊缝焊脚尺寸。
12、倘若焊缝分布并非规则状态, 于标注焊缝符号这个行为进行之际, 在焊缝的位置上加设中实线以此来表明可见的焊缝情况, 或者加设栅线用来表明不可见的焊缝情况。
13、若有相互焊接的两个焊件, 当它们是单面焊且带有双边不对称坡口焊缝的情况时, 引出线的箭头会指向具有较大坡口的那个焊件。
14、表示环绕工作件周围这一情况的围焊缝符号, 是用圆圈所呈现的, 其呢, 画于引出线的转折之处, 并且还要标注出其焊角尺寸K。
15、有三个及以上的焊件彼此进行相互焊接的时候, 其焊接后的焊缝不能按照双面焊缝那样去进行标注, 对于焊缝的符号以及尺寸, 应当分别予以标注。
16、到施工现场去实施焊接操作的焊件, 它的焊缝是需要标明“现场焊缝”这个符号的。现场焊缝符号呈现为涂黑的三角形旗号模样, 是绘制在引出线的转折之处的。
17、相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口的时候（像是单面V形这种情况）, 引出线的箭头所指方向是朝着带坡口的那个焊件。
举例
欧美焊接符号举例
4.5表示焊点直径
【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
