立马看懂焊接符号标注，超详细！

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

附注, 焊缝尺寸符号以及其选用范围方面, 于介绍基本符号之际同时进行介绍, 并且仅仅介绍和基本符号有所关联的那一部分内容。

見下圖為焊縫標注示例, 圖中所顯示的焊縫符號裡包含, 基本符號也就是圖中八這個數字後面的符號, 補充符號即圖中的那一面黑旗, 指引線, 焊縫尺寸符號。

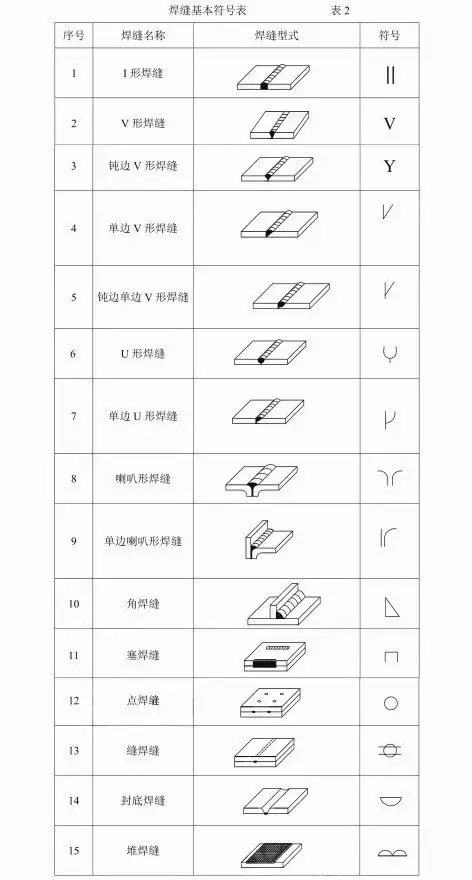

构成焊缝截面形状表征的符号是焊缝基本符号, 像I形焊缝、V形焊缝、带钝边V形焊缝、角焊缝以及封底焊缝这类具体形态, 基本符号与辅助符号于图纸之上借助粗实线来绘制, 引出线则运用细实线予以绘制, 下面表格呈现了详尽的具体符号。

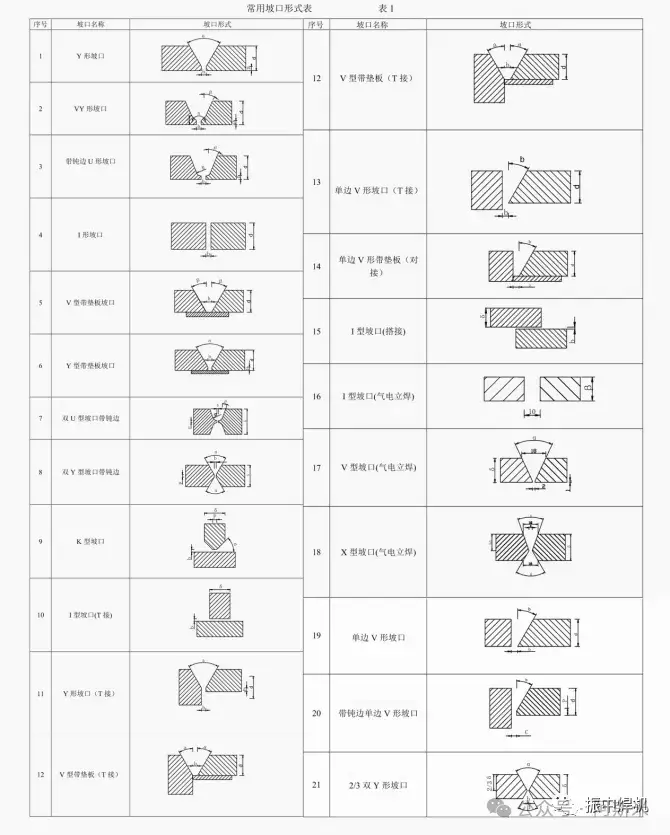

常用坡口形式如下：

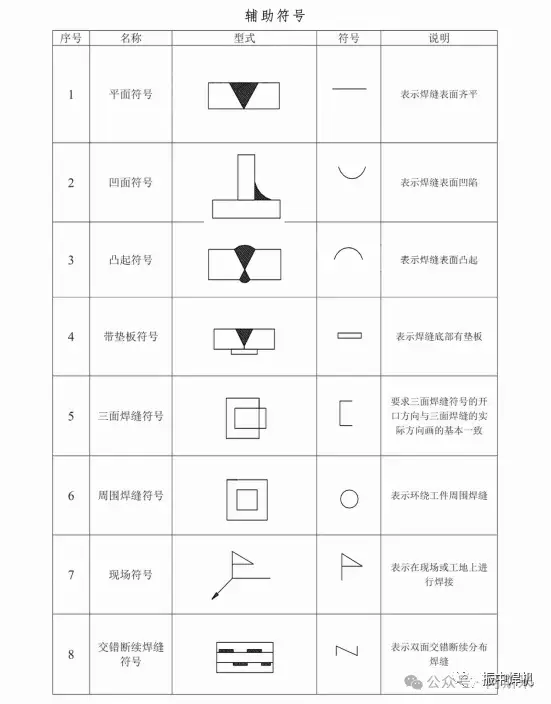

表示焊缝表面形状特征的符号是辅助符号, 辅助符号存在三种, 它们分别用来表示焊缝表面平齐, 以及焊缝表面凹陷, 还有焊缝表面凸起, 通常来说, 不太需要确切阐述焊缝的表面形状, 因而辅助符号常常不被标注。

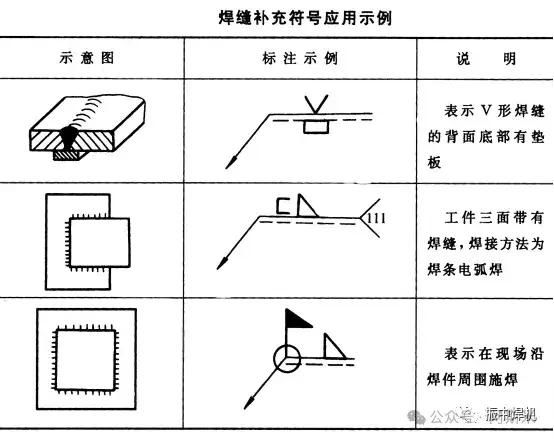

在有些时候, 为了对焊缝的某些特征加以补充说明, 是需要用其它符号来进行表示的。补充符号应用方面举的例子可以去看下表。

然而, 要将焊缝完整地予以表示, 除了上述提及的符号之外, 还得涵盖指引线, 还有一些尺寸符号以及相关数据。

带有箭头的指引线, 与构成两部分的两条基准线（其中一条是实线, 另一条是虚线）共同组成指引线, 正如此图a所示。

若焊缝处于接头的箭头那一侧, 那么就要把基本符号标注在基准线的实线那边, 就如同图b。

若焊缝所处位置乃接头的非箭头那一侧, 那么便要把基本符号标注于基准线的虚线一侧地方, 情况如图c所示。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

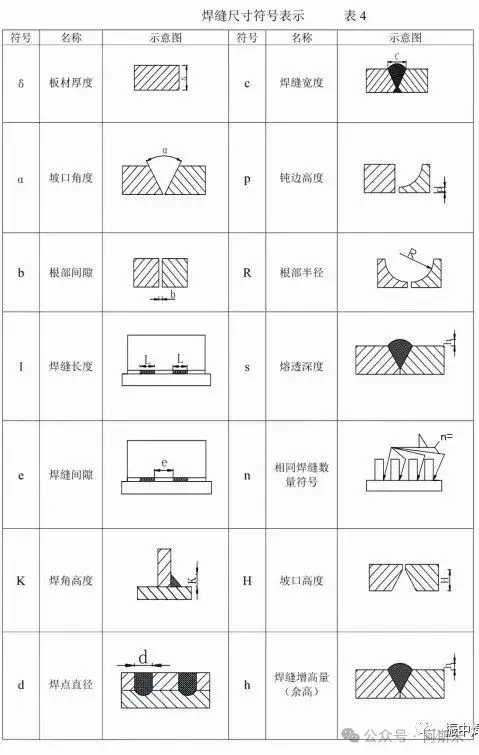

存在着众多的焊缝尺寸, 当对实际焊缝进行标注时, 要是尺寸方面的因素为数较少, 那么便直接在焊缝符号之上予以标注。有时因为想要更为明确地将焊缝的形式表示出来, 所以就采用机械制图的那种方式来进行表示。

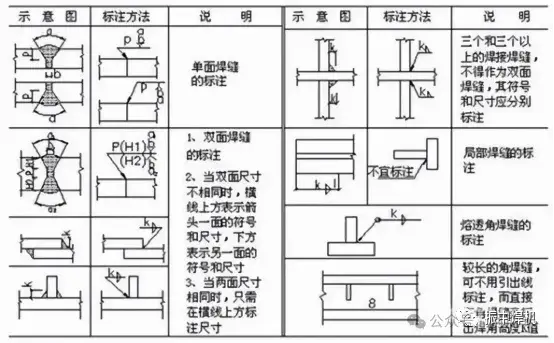

下表列出了一些常见焊缝尺寸的标注实例：

注：关于尺寸符号的说明

1、 当处于基本符号的右侧, 不存在任何标注, 并且也没有其他任何说明的情况下, 这就意味着焊缝在工件的整个长度范围之内是连续不断的。

2、 处于基本符号的左侧, 不存在任何标注, 并且并无其他说明的情况下, 意味着对接焊缝需要完全焊透。

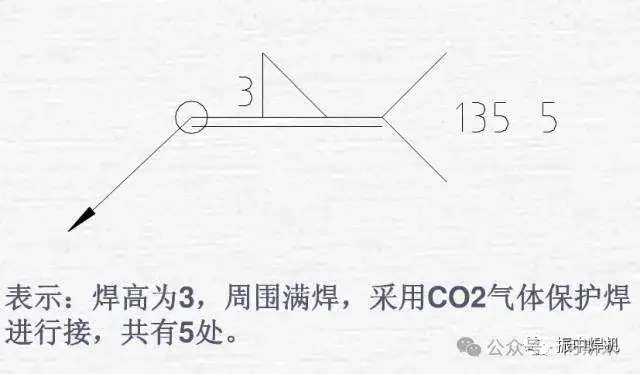

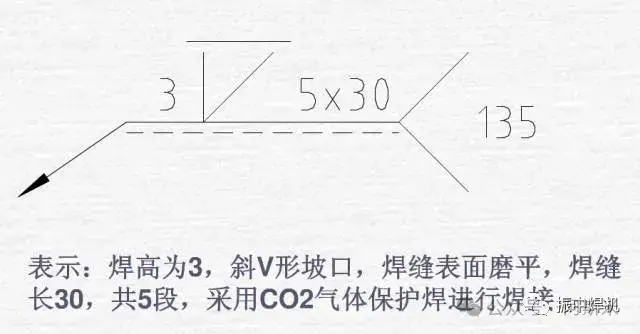

个别焊接符号标注图解示例：
