焊接专业必须掌握的基础知识

身为材料连接关键工艺的焊接, 于现代工业里有着广泛应用, 不管是机械制造、建筑施工, 还是航空航天等领域, 焊接技术都起着不可替代的作用, 以下会从焊接原理、工艺、材料、设备以及安全等众多方面, 去系统阐述焊接专业必须掌握的基础学问。

一、焊接基本概念

焊接定义

有一种加工方法叫焊接, 它是通过加热、加压，或者两者一起使用, 而且还存在使用或不使用填充材料的情况, 以此让两个或多个分离的金属工件之间形成原子间结合, 进而连接成一个整体的方法。在这个过程中借助外部能量, 打破金属原子间原来的束缚, 促使它们在新位置相互靠近并形成稳定化学键, 最终实现永久性连接。

焊接分类

熔焊, 靠的是利用局部加热, 让焊件接头部位达到熔化状态, 在不会增设压力的情形下, 填充金属嘛（或者不填充金属）, 跟母材熔合进而形成焊缝, 冷却凝固之后达成连接。就像电弧焊, 把电弧当作热源, 它属于是范围广阔使用的熔焊办法, 涵盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；还有气焊, 凭借可燃气体跟上助燃气体混合燃烧的火焰当作热源；再者激光焊, 应用以高能量密度的激光束当作热源；另外等离子焊, 借助等离子弧拿来作为热源。

压焊是这样一种焊接方式, 在焊接进程当中, 会对焊件增加压力, 此压力施加时存在加热或者不加热两种情况, 借助这种方式能让焊件产生塑性变形, 之后通过原子之间的扩散以及再结晶达成连接。比如电阻焊, 它是经由电极施加 , 依靠电流贯通接头接触面包括邻近区域所产生的电阻热来进行加热；还有摩擦焊, 是利用焊件接触端面彼此相对旋转运动所产生的摩擦热；扩散焊则是于一定的温度与压力状况下, 促使待焊表面相互接触, 凭借原子扩散来实现连接。

钎焊这种焊接方式, 是选用比母材熔点低的金属材料当作钎料, 把焊件以及钎料加热到高于钎料熔点、但却低于母材熔点的温度, 凭借液态钎料去润湿母材, 进而填充接头间隙并且与母材相互扩散以达成连接, 它被划分成软钎焊（像是锡焊, 其钎料熔点低于450℃）以及硬钎焊（比如银焊、铜焊, 其钎料熔点高于450℃）。

二、焊接物理与冶金基础

焊接热过程

热源的对应种类是这样的, 焊接热源呈现出多样的状态, 电弧热具备能量集中的特性, 能够迅速地对焊件的局部位置进行加热；电阻热是凭借电流通过电阻进而产生的；作为拥有高能量密度的热源, 激光可以达成快速地加热使之熔化的操作。

热输入的计算, 其公式是Q等于UI除以v，其中Q代表热输入, 单位是J/cm, U指的是电弧电压, 单位为V, I是焊接电流, 单位是A, v为焊接速度, 单位是cm/s。对保证焊接质量而言, 合理控制热输入是极其关键重要的, 要是热输入不恰当, 就会致使焊件出现过热以及未焊透等方面的问题。

温度场呈现这样的分布情况: 在焊接的过程当中, 焊件上面各个不同的点, 其温度会随着时间以及空间的变化而形成温度场, 靠近热源中心的地方温度是最高的, 这种温度场的分布受到多种因素的影响, 而了解温度场的状况对于预测焊接热应力、变形以及组织转变而言是有帮助的。

焊接冶金反应

焊接热源发挥作用时, 焊件与填充金属由此熔化从而促成熔岩池的得以形成, 由于其形状还有那个尺寸以及存在的时间, 会对焊接质量造成影响, 并且生成这一熔池的过程当中存在浓烈的热对流, 还伴有物质传输的情况, 最终致使化学成分以及温度分布呈现出不均匀的态势。

焊接时所产生的气体, 像CO₂ 、Ar这些, 其作用在于保护熔池, 避免有害气体侵入, 而覆盖在熔池表面的熔渣, 它产生隔离空气、实现保护熔池、达成脱氧、达成去硫、达成去磷以及改善焊缝成型等作用, 所有这些便是气体与熔渣发挥的作用。

焊缝金属在熔池冷却凝固之际出现了结晶现象以及相变情况, 熔池冷却凝固时, 焊缝金属会历经结晶以及相变这一过程。其结晶是从熔池边缘朝着中心生长, 这种生长态势有可能产生偏析状况；冷却进程中的固态相变所产生的产物组织以及性能, 取决于冷却速度、化学成分等等因素, 通过控制焊接工艺参数能够对结晶以及相变过程予以调整。

焊接缺陷成因

气孔是啥呢, 是熔池里头的气体在还没凝固之前没能逸出去, 就残留在焊缝那儿形成了空穴, 其原因涵盖了焊接材料受潮, 焊件清理不干净, 焊接工艺参数不合适等等情况, 它会致使焊缝的强度以及致密性降低。

焊缝处出现夹渣这一状况, 也就是熔渣残留在其中从而形成了缺陷, 其产生原因包含焊接电流过小, 还有层间清渣未彻底, 以及焊条角度不合适等, 夹渣会致使焊缝有效截面积降低, 进而导致应力集中。

裂纹, 属于严重焊接缺陷的一种, 热裂纹是在焊缝金属冷却的过程中, 于固相线附近的高温区域产生的, 它和低熔点共晶物以及焊接工艺都存在关系, 冷裂纹是当焊接接头冷却到较低温度时长出的, 这和氢含量、淬硬组织以及残余应力有关, 再热裂纹是在焊后焊件再次被加热的情况下出现的, 它和沉淀相析出、晶界强化等有着关联。

未熔合, 即焊缝金属同母材或者焊缝层间没有达成完全熔化结合, 其原因在于焊接电流过小, 在于速度过快, 在于坡口角度过小等, 这会对焊缝强度以及密封性产生影响。

未焊透情况是, 焊接的时候, 接头根部没有完全熔透, 这是由于焊接电流过小, 速度过快, 坡口角度过小, 钝边过大之类原因造成的, 如此会降低焊缝承载能力, 还会引发应力集中。

三、焊接材料

焊条

分类, 按药皮性质来分, 可分为酸性焊条与碱性焊条。酸性焊条, 其药皮含有大量酸性氧化物, 电弧稳定, 飞溅小, 脱渣容易, 对杂质敏感性低, 适用于一般低碳钢以及低合金钢的焊接, 比如E4303这种型号, 是的, 就是它；碱性焊条, 药皮含有大量碱性氧化物以及萤石, 脱硫、脱磷能力强, 焊缝力学性能良好, 抗裂性强, 然而电弧稳定性差且对杂质敏感, 常用于重要低合金钢以及合金钢的焊接, 就像E5015这一类型的哟。

将牌号进行解读, 拿E6010作为一个例子来说, 当中的“E”所代表的意思是用于说明焊条, “60”, 它所代表的意义是熔敷金属的最小抗拉强度是60这大概的数值, “1”所表达的是适用于全位置来进行焊接, 而“0”。则说明了药皮类型以及电流种类, 也就是高纤维素钠型药皮, 并且是直流反接这种情况。

焊丝与焊剂

对于实心焊丝, 像ER70S – 6, 它是这样的情况, “ER”代表这是实芯焊丝, “70”意味着熔敷金属最小抗拉强度是70（大约）, “S”表示该实体部分材料为焊丝, “6”是化学成分分类代号, , 此焊丝用于碳钢和成低合金钢气体保护焊。

药芯焊丝, 比如说E71T – 1, 其中“E”意思是焊条, “7”意味着熔敷金属最少抗拉强度是70（大概）, “1”表明适用全位置焊接, “T”指药芯焊丝, 后面数字与字母代表药芯类型以及保护气体种类 , 焊接工艺性能优良、生产效率很高。

埋弧焊剂例如 HJ431, 其中“HJ”代表埋弧焊剂, “4”意味着焊剂里 MnO 的含量, “3”指的是 SiO₂和 CaF₂的含量, “1”表示同一类型焊剂的不同牌号, 它要与埋弧焊丝搭配使用, 能起到保护熔池、参与冶金反应等作用。

保护气体

具有惰性的气体, 其中包括Ar、He, 它们的化学性质呈现稳定状态, 不会与金属发生反应, 被应用于保护焊接区域, 氩气在其中比较常用, 它价格低廉、密度较大且有着良好的保护效果；氦气的保护效果更佳不过价格昂贵, 用于高熔点金属以及对要求较高的场合。

活性气体之中, CO₂具备一定氧化性, 其被应用于MAG焊, 它价格较为便宜, 且来源广泛, 然而它会致使合金元素出现烧损情况, 所以需要挑选合适的焊丝成分来进行补偿。

混合气体, 比如说Ar与CO₂相混合, 它有着惰性气体以及活性气体的优点, 能够促使焊缝成型得到改善, 减少飞溅情况的发生, 提升焊接质量以及效率, 常见的比例是Ar占80% , CO₂占20%这一情况, 并且可以根据需求去进行调整。

四、焊接工艺与参数

关键工艺参数

电流, 对焊接质量以及效率会产生影响, 直流电流情况下, 电弧稳定并且飞溅小！交流电流时, 设备简单, 成本还低。电流大小, 要依据焊件的厚度、材质、接头的形式、焊条, 或者是啊焊丝的直径等去进行选择, 过大或是过小, 都会产生焊接缺陷。

电压, 它是和电弧长度存在关联的, 恰当的电压能够确保焊缝宽度以及熔深均匀, 要是电压不合适, 就会致使焊缝成型出现问题。

焊接速度, 是指单位时间内所完成的焊缝长度, 速度要是过快了, 或者速度过慢了, 都会对焊接质量以及效率造成影响, 所以需要依据多种因素来合理进行调整。

电弧长度方面, 短电弧呈现出热效率高的特点, 并且飞溅小, 至于手工 电弧焊, 其电弧长度平常状况下是焊条直 径的0.5 – 1.0倍, 还要了解, 气体保护焊同样需要把电弧长度控制在合适的范围。

坡口形式常见的有V型, U型, X型, Y型等, 其中V型加工较为简单, 然而填充金属量比较大, 它适用于薄焊件；U型根部狭窄, 并且填充金属量少, 其焊缝质量却很高, 适用于厚焊件；X型和Y型结合了两者的优点, 用于大厚度焊件, 这样能够减少变形以及填充金属量。

接头设计

对于对接接头而言, 是两焊件端面以相对的方式放置来进行焊接, 这种接头受力呈现均匀的状态, 其应用范围较为广泛, 通常情况下需要开设坡口, 并且要保证装配时的间隙以及错边量。

角接接头, 其两焊件的端部会构成直角或者是近似直角的情况, 主要是承受横向的载荷, 依据焊件的厚度以及受力的情况, 能够选择开坡口或者不开坡口来进行焊接。

T型接头, 它是这样一种接头形式, 一焊件的端面跟另一焊件的表面构成了像是直角或差不多直角之间的这种角度, 其受力状况呈现出复杂的态势, 很容易出现应力集中的情况, 针对此种状况, 常常会采用双面焊或者开坡口焊接的方式来提升强度。

被称为搭接接头的这种接头形式, 是两焊件呈现出部分处于重叠状态进行焊接的情况, 其装配操作相对简单, 然而受力状况并非均一且强度低浅, 此形式适用于受力较小或者属于非承载结构的场景, 通过增加搭接长度或者运用塞焊、槽焊等方式能够提升强度。

预热与后热

计算防止冷裂纹的预热温度, 要依据碳当量来计算预热温度, 碳当量越高的话, 钢材的淬硬倾向越大, 所以需要进行预热来降低冷却速度, 以此防止冷裂纹产生, 其公式是Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15 （这里元素符号表示其质量分数）, 然后根据Ceq值以及焊件厚度等因素去查表确定预热温度。

焊件在焊接之后, 会被加热到某一固定温度范围若是二五零摄氏度至三五零摄氏度之间, 而后保温一定的时间, 从而让焊缝当中的氢给逸出去, 这样可以防止产生氢致裂纹, 这种处理方式特别适用于低合金钢以及高强度钢的焊接, 也就是消氢处理了。

五、焊接设备

电弧焊机

电弧稳定性较差的交流焊机, 是变压器式的, 它会把电网交流电经由变压器进行降压处理, 从而获取适合用于焊接的低电压交流电, 其具备结构简单以及成本低的特点。

直流焊机, 它涵盖整流式与逆变式这两种类型。整流式焊机借助整流元件把交流电转变为直流电。逆变式焊机首先把交流电转化成直流电, 接着逆变成高频交流电, 经过降压、整流之后输出适宜焊接的直流电, 它具备体积小、重量轻、节能以及电弧稳定性良好等诸多优点。

气体保护焊设备

MIG/MAG焊机, MIG焊借助惰性气体来进行保护, MAG焊利用活性气体或者混合气体加以保护, 将连续送进的焊丝当作电极以及填充金属，具备生产效率高的特点, 适用于多种金属材料的焊接。

TIG焊机, 其电极采用高熔点之分钨棒, 借助惰性气体去保护电弧以及熔池, 具备焊接品质高、电弧稳定等特性, 常常配备高频引弧装置还有脉冲功能, 能够达成更精确的焊接控制, 适用于焊接有色金属、不锈钢以及薄件。

辅助工具

焊枪, 它能够传递焊接电流, 还可以输送保护气体, 如果是熔化极焊接更是能引导焊丝, 其结构以及性能会对焊接操作产生影响, 进而影响到焊接质量。

气瓶, 其作用是储存保护气体, 像氩气瓶呀、二氧化碳气瓶这类的, 需要定期进行检查, 还要进行维护, 以此来确保能够安全使用。

送丝机, 于熔化极气体保护焊之内, 把焊丝匀速地送进焊接区，送丝速度稳定这件事情, 针对于保证焊接质量而言, 是十分重要的。

接地钳, 它要做到保证焊接回路接地处于良好状态, 以此来防止触电事故出现, 与此同时还要确保焊接电流能够保持稳定。

面罩, 有一种自动变光面罩, 其能够依照电弧光的强度, 相应自动调控镜片关于光线的透过比率 , 切实有效地给予焊工眼睛充分保护, 避免遭受电弧辐射所带来的危害 从而显著提升进行焊接操作之际的安全程度乃至舒适感受。

六、焊接缺陷与质量控制

常见缺陷

裂纹, 除了热裂纹、冷裂纹以及再热裂纹之外, 还有层状撕裂情况存在, 这种层状撕裂多发生在厚板焊接结构当中, 是因为钢板内部存在着分层夹杂物, 在焊接应力作用之下会沿轧制方向产生阶梯状裂纹。

气孔, 它被划分成氢气孔、一氧化碳气孔以及氮气孔等等, 由于不同气体来源所引发的缘故, 使得气孔的形态以及分布呈现出有所不同的差异, 就好比氢气孔大多呈现为表面呈针状的样子, 而一氧化碳气孔大多呈现为内部呈条虫状的形态。

夹渣, 它涵盖了非金属夹渣以及金属夹渣这两类, 其中前者包含像氧化物、硫化物这般的物质, 而后者则有钨夹渣, 这种钨夹渣是在TIG焊的时候, 由于钨极熔化进而混入到焊缝当中的。

沿着焊趾的母材位置, 出现了沟槽或者凹陷, 这是因为焊接参数挑选不当或者操作方法存在不正确之处, 此情况被称作咬边, 它会使焊件有效截面积遭到削弱, 进而造成应力集中。

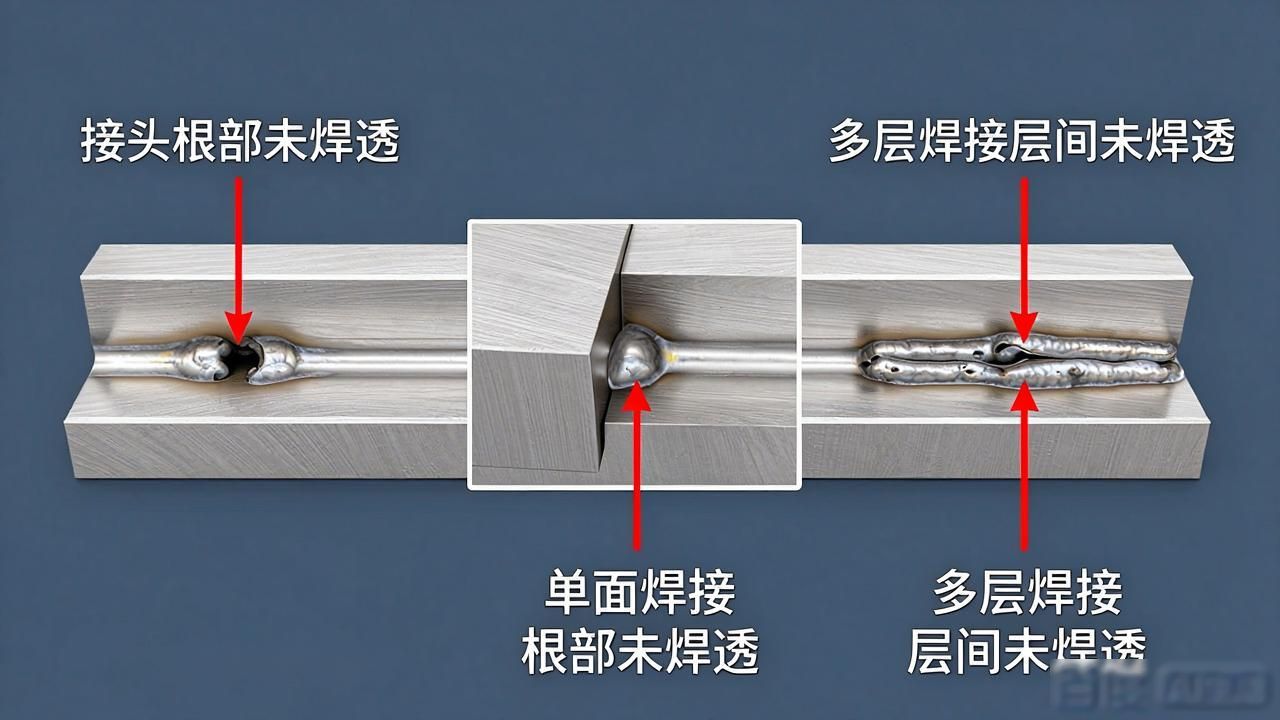

焊未透, 接头之处根部存在未焊透的状况, 另外还有单面焊接时根部所呈现的未焊透情形, 以及多层焊接过程中层间出现的未焊透这类情况。

检测方法

依靠肉眼, 或者借助放大镜、量规这类工具做的目视检测（VT）, 是针对焊缝外观展开检查的, 其涵盖焊缝尺寸、形状以及表面缺陷等方面。

RT 射线检测, 借助如 X 射线、γ射线这般的射线, 穿透焊件之时, 依据缺陷对于射线吸收程度存在差异, 于底片之上形成不同黑度影像, 以此来检测缺陷, 能测内部气孔、夹渣、裂纹、未焊透等缺陷, 对体积型缺陷较为敏感。

利用超声波于焊件里传播, 察觉遇到缺陷时会产生反射、折射等状况, 借助分析反射波信号去检测缺陷, 能检测内部缺陷, 对面积型缺陷敏感, 适用于厚板检测, 此为超声波检测（UT）。

那种被叫做磁粉检测的方式, 也就是MT, 它是专门用来检测铁磁性材料表面, 以及近表面位置的缺陷的这般操作形式, 其过程是在被检测的工件表面去施加磁场, 当出现缺陷之处, 届时就会产生漏磁场, 进而吸附磁粉, 最终形成磁痕, 此磁痕能够显示出缺陷的位置, 还有其形状这样子哦。

含有色染料或者荧光剂渗液体, 这种渗液体被涂抹在, 用以对焊件表面进行涂覆, 涂覆之后呢, 它会渗入到缺陷里头, 之后多余的表面渗液又去掉了, 再施加显像之物, 缺陷里头的渗液就被吸附从而显示出来, 这样就能检测出表面开口部位的缺陷, 这就是渗透检测（PT）。

标准规范

ISO 5817, 它会依据缺陷类型、尺寸以及数量诸如此类的指标来做焊缝质量分级, 把焊缝质量划分成为B、C、D三个不同的等级, 而这适用于熔化焊焊接接头呀。

AWS D1.1, 也就是美国钢结构焊接规范, 它针对钢结构焊接, 对材料、工艺以及质量检验等方面提出了要求, 并且在北美地区有着广泛的应用。

采用GB/T 12467标准, 此标准作为中国焊接质量要求系列标准, 它针对焊接质量要求作出了详细规定, 其规定涵盖了质量等级划分, 包含了检验方法, 还涉及验收准则等方面。

七、焊接安全与防护

主要危险源

电弧辐射含有紫外线, 电弧辐射含有红外线, 电弧辐射含有可见光, 如果紫外线可引来例如电光性眼炎、皮肤灼伤等这些对身体危害特别大方面的问题, 那么紫外线对于人体危害是相当大的。

电击, 焊接设备出现漏电情况, 或者操作时存在不当之处, 又或者是在潮湿环境当中进行作业等, 这些情况都有可能致使触电事故发生。

烟尘是指焊件时所产生的那种含有金属氧化物之类成分的烟尘嗷, 长时间将其吸入的情形之下, 就会对人的呼吸系统造成一定损害, 进而引发比如像尘肺病这样的一些职业病。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

存在着有害气体, 像是臭氧、一氧化碳、氮氧化物这类, 臭氧具备强氧化性, 会对呼吸道产生刺激, 一氧化碳没有颜色且没有气味, 容易致使中毒, 氮氧化物对于呼吸道有着刺激以及腐蚀的作用。

防护措施

个人防护装备, 那是要穿戴防护服, 这防护服是用防火、隔热、耐磨材料制成的, 靠它来防止高温飞溅以及屏蔽辐射伤害；还要戴着焊接手套, 这类手套具有隔热、绝缘、耐磨的性能；面罩也得配备呀, 除了自动变光面罩外, 还有手持式面罩, 其作用在于保护面部与眼睛；另外防尘口罩也不能少, 它能过滤焊接时产生的烟尘。

确保焊接场地拥有良好的通风状况的此种措施, 在自然通风条件有所欠缺的时候, 就要去安装机械通风的相关设备或者采取排烟的装置, 以便能够及时地将有害性的气体以及烟尘给排放出去。

急救知识

遭遇触电情况实施急救时, 紧接着马上切断相关电源, 要是触电的人呼吸以及心跳都处于停止状态的话呢, 那就得要 在出现状况的现场去开展心肺复苏术也就是CPR, 这里面涵盖着胸外按压以及人工呼吸这两项内容, 按压的频率起码得是每分钟100次, 按压的深度最少要有5厘米, 按压和呼吸的比例是30比2 , 并且要赶紧拨打那个急救电话。

轻微灼伤的处理办法是, 立刻以大量冷水去冲洗受伤的部位, 冲洗时长为15至30分钟, 以此来降低皮肤的温度, 进而减轻疼痛以及损伤；严重灼伤的情况则是, 应当避免自行进行处理, 要用干净的纱布或者是毛巾去覆盖住伤口, 并迅速送去医院进行治疗。

大量烟尘被吸入, 一旦因此而自感不适, 那么, 就要即刻转移至有着良好通风条件的地方空阔之处, 以此来呼吸新鲜空气, 要是症状较为严重, 那就得及时去就医。

八、金属材料焊接性

碳钢焊接

含碳量低于0.25%的低碳钢, 其焊接性良好, 一般情况下不需施以特殊工艺措施, 选用恰当焊条或者焊丝就行。

在中碳钢当中, 其含碳量处于0.25%至0.6%这个范围, 当进行焊接操作的时候, 它比较容易产生淬硬组织这种情况以及冷裂纹, 所以需要进行预热, 预热的温度是150℃到250℃ , 要选用低氢型焊条, 并且要对焊接热输入加以控制。

高碳钢, 其含碳量大于百分之零点六, 焊接性不好, 在焊接之前需要预热到二百五十至三百五十摄氏度以上, 要采用低氢型焊条, 焊后要进行缓冷以及热处理, 以此来消除应力并且改善组织。

不锈钢焊接

奥氏体不锈钢, 其在焊接的时候, 晶间腐蚀属于主要的问题, 于石油化工设备施焊之际, 为对晶间腐蚀加以防止, 常常会选用含有钛（像A132）或者铌（像A137）等稳定化元素的焊条, 或者是超低碳焊条（如A002）, 采取小电流、快速焊, 短弧焊的方式, 减少焊缝在敏化温度区间（450 – 850℃）的停留时间, 以此降低晶间腐蚀倾向。

铁素体不锈钢, 焊接时, 容易出现脆化现象, 这脆化现象包含 475℃脆化以及 σ 相脆化。在焊接管道之际, 为防止脆化, 焊前预热温度要控制在 100 – 300℃, 要采用小热输入焊接工艺, 要避免在 475℃附近长时间停留状态, 焊后可以进行快速冷却, 必要的时候进行退火处理, 以此恢复韧性。

双相不锈钢, 在焊接的时候, 要严格把控热输入。于海洋工程结构焊接领域, 需采用恰巧合适的焊接方法, 像是TIG、MIG之类, 还要挑选适宜的焊接参数, 把热输入控制在特定的范围以内, 以此确保焊缝以及热影响区当中的奥氏体与铁素体比例恰当, 避免因为热输入不合适而致使相比例失去平衡, 进而对焊接接头的耐蚀性还有力学性能产生不良影响。

铝合金焊接

铝合金的表面存在着一层致密的氧化膜, 这层氧化膜是Al₂O₃ , 它的熔点非常高, 达2050℃ , 于焊接熔合起着阻碍的作用, 并且铝合金具有较强的导热性, 在焊接的时候热量散失过快, 容易致使焊接变形。在航空航天领域里的铝合金结构件进行焊接时, , 常常会采用TIG焊或者MIG焊。在进行焊接之前, 必须采取机械办法, 像是刮削之类的, 或者运用化学办法, 比如碱洗这样的技术, 来将焊件表面的氧化膜全面清除；在焊接的整个进程当中, 要恰当挑选焊接电流、电压以及焊接速度, 采用适宜的工装夹具对焊件进行刚性固定, 或者运用反变形法、随焊激冷等举措来控制变形；对于厚板焊接而言, 可以采用多层多道焊的方式, 进而控制层间温度。

异种金属焊接

先看钢与铝焊接此种情况, 钢跟铝的物理性能, 像熔点、热膨胀系数方面, 还有化学性能, 二者差异极大, 若直接去焊接, 会于接头之处形成脆性金属间化合物, 进而降低接头强度。在汽车发动机部分零部件制造当中, 采用过渡层焊接工艺, 比如于钢表面先镀一层锌、铜之类金属当作过渡层, 之后再与铝开展焊接；或者采用特殊的钎焊工艺, 挑选适宜的钎料以及钎焊温度, 借助钎料在母材之间的扩散以及溶解, 构建良好的接头连接, 减少金属间化合物的生成，提升接头质量。

九、焊接符号与图纸

焊接符号

基本符号, 是拿来用以表示焊缝横截面的模样, 比方说角焊缝借助等边三角形施行表示, 对接焊缝通过直线实施表示, V形坡口对接焊缝采用带斜边的直线予以表示, 能够直观将焊缝的基本形式显示出来。

补充符号, 其作用是用于对焊缝的某些特征加以补充说明, 现场焊符号呈现为一个涂黑的小旗, 它意味着该焊缝必要在现场开展施焊工作, 周长焊符号是一个圆圈, 它表明焊缝是围绕焊件周围实施焊接。

尺寸进行标注, 其中涵盖了焊缝所用的长度, 宽度, 厚度, 坡口相应的角度, 钝边尺寸这些方面等。比如说, 在给角焊缝做标注的时候, 将会注明焊脚尺寸；而对于对接焊缝而言, 则会去标注坡口深度, 间隙之类的尺寸, 以此为焊接施工给予精确的那份数据依据。

图纸识读

识别坡口形式, 要从图纸上找出V型, U型, X型此类的坡口形式, 它的坡口型式因之有所不同, 再以此为基础, 依据焊件厚度, 结合焊接方法且按照工艺具体要求把一些诸如V型坡口之中的倾斜角度, 钝边大小以及装配间隙等坡口尺寸确定下来, 从而确保在焊接期间其能够充分熔合, 进而可获取良好的焊缝质量。

焊缝位置有平焊、立焊、横焊、仰焊这些位置, 要予以明确。不同位置的焊接, 其难度不一样, 工艺要求也不同。平焊操作相对而言比较容易, 焊接质量容易得到保证。立焊需要控制熔池形状和尺寸, 还要防止液态金属下淌。横焊同样需要控制熔池形状和尺寸, 防止液态金属下淌。仰焊难度是最大的, 对焊工技术以及操作要求很高。图纸标注能够帮助焊工选择合适的焊接工艺和操作方法。

对于工艺要求, 像是焊后热处理要求, 假如图纸给出了是否要进行退火、正火、回火、或者调质诸如此类的处理安排, 还给出了处理的温度、时间以及冷却方式等参数, 通过焊后热处理来让焊接接头的组织以及性能得到改善, 进而消除残余应力。

十、焊接技术发展趋势

自动化与智能化

汽车制造行业里存在机器人大量焊接部件, 依照预设程度精准完成焊接工作使其质量稳定连贯, 提高生产效能, 减低人力成本减轻工人的劳动强度, 还处在恶劣环境下焊接。

从视觉方面进行传感, 借助视觉传感器, 在焊接过程展开时, 实时去获取其中的图像信息, 像焊缝处所占据的位置、呈现出的形状、熔池的具体状态等, 之后递送给控制系统, 达成对于焊接过程的实时监测以及调整, 以此提升焊接质量具备的可靠性和适应性, 例如当处于复杂结构件的焊接情形下, 能够自动对焊缝进行跟踪, 确保焊接精度得以保持。

自适应控制, 依据焊接进程里的实时参数, 像电流、电压、焊接速度这些, 以及焊件的变化, 比如材料厚度波动、装配误差, 自动去调整焊接工艺参数, 确保焊接质量不会受到外界因素的影响, 达成智能化焊接生产。

新材料焊接

高强钢, 因建筑、桥梁等行业对于结构轻量化以及高强度的要求不断提升, 其应用变得越发广泛。研发契合高强钢的焊接材料与工艺, 把控焊接热影响区的组织与性能, 防范裂纹产生，提升接头的强度和韧性, 这是研究重点之处哟。

镍基合金, 常被应用于航空航天、石油化工等领域, 这是鉴于其具备耐高温、耐腐蚀等出色的性能。针对镍基合金, 要对其焊接冶金过程展开研究以找出焊接热裂纹、气孔等缺陷的解决办法, 同时要致力于专项焊接设备以及工艺的开发, 从而达致特殊工况下的使用需求的满意实现。

像碳纤维增强复合材料这类复合材料，于航空航天领域里的应用正渐渐增多。要去研究复合材料跟金属或者别的材料的连接技术, 将适合复合材料的焊接方法以及工艺给开发出来, 把界面结合强度以及可靠性问题给解决掉, 以此拓展复合材料的应用范围。

绿色焊接

开发新型焊接材料, 此材料具备低烟尘、低毒的特性, 以此来减少焊接过程当中烟尘以及有害气体的产生, 进而改善工作环境, 最终保护焊工健康, 像采用环保型药皮配方的焊条, 用来降低烟尘里有害物质的含量。

节能设备方面, 研发高效节能的焊接电源和设备, 其中包括逆变式焊接电源。这种逆变式焊接电源不同于传统电源, 它具备更高的电能转换效率, 能够减少能源消耗, 进而降低生产成本, 完全符合可持续发展要求。

冷金属过渡（CMT）工艺属于新型焊接工艺, 此工艺是环保工艺, 其具有的特点为, 在焊接时能达成无飞溅, 还能实现低热量输入, 既能减少对焊件热量的影响, 又能降低变形以及缺陷产生的概率, 并且可减少能源消耗以及焊接烟尘排放, 在薄板焊接以及对焊接质量有高要求的场合有着广阔应用前景。

推荐学习资源

– 书籍：

《焊接冶金学》这本书, 深度解析焊接时的冶金反应, 细致阐述组织如何转变, 分析性能怎样变化, 以此构建起理解焊接质量控制的理论根基, 为其提供理论基础！

《焊接方法与设备》, 它旨在巨细无遗地介绍林林总总的焊接工艺方法, 还涵盖工艺参数的选取抉择情形, 以及焊接设备的原理情况、结构状况与现实应用境况, 具备极强的实际可以运用性。

— 《ASME锅炉与压力容器规范》 , 是在锅炉跟压力容器设计有关方面、制造有关方面、检验有关方面的权威标准 , 对于从事相关领域焊接工作的人员是具备重要指导意义的。

– 标准：

美国焊接学会标准, 在国际范围有着广泛影响力, 它涵盖了焊接材料标准, 涵盖了焊接工艺标准, 涵盖了质量控制等多方面标准, 为焊接行业提供技术规范。

国际标准化组织所制定的标准, 属于全球通用的标准体系范畴, 其在焊接质量分级方面有着相应标准, 同时在检测方法方面也具备相关标准, 这些标准对国际间的焊接技术交流以及合作起到了促进作用。

– GB（中国国标）, 它是我国焊接领域的国家标准, 是依据国内实际情况以及行业需求来制定的, 切实对规范国内焊接行业发展发挥着重要作用。

经历实践, 参与焊工技能培训, 尝试考取 AWS 焊工资格证或者 ISO 9606 焊工资格证, 历经系统培训以及实际操作, 进而掌握各类焊接方法与技能, 熟悉焊接质量控制流程, 最终获得具有权威性的资格认证, 以此提升于焊接领域的就业竞争力以及专业水平。

知晓上述知识, 乃是焊接专业的根基所在, 与此同时, 要将实际操作经验予以结合, 并且持续去学习新型技术, 进而不断提高自身的焊接技术水准以及综合能力, 以此来顺应焊接行业持续发展的需要。
