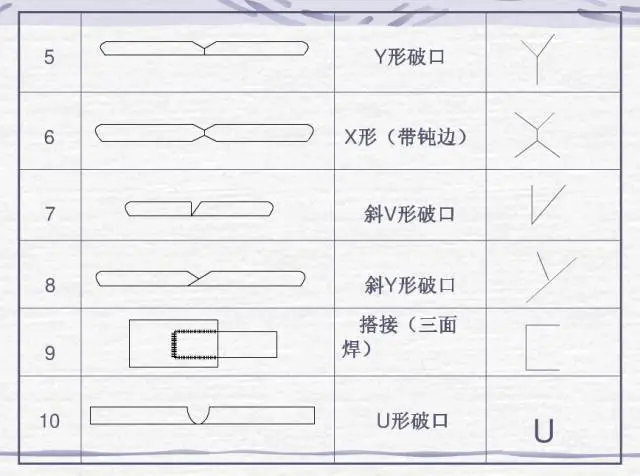

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之中, 焊接方法依照国家标准 -85 的规定, 以阿拉伯数字予以表示, 标注在指引线的尾部。常用的焊接方法代号如见表 3 – 9 所示那般予以呈现。要是属于组合焊接方法, 可用“/”来分开, 左侧展现的是正面（或者盖面）的焊接方法, 右侧呈现的是背面（或者打底）的焊接方法。比如 V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊进行盖面处理, 便表示为 141/111。
焊缝符号标注示例、焊接方法代号标注示例可见图3-21, 此图呈现V形坡口对接焊缝, 背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
将依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构, 一般而言, 属于建筑学科, 属于建筑行业, 所以, 在钢结构焊接符号的标注当中, 常常会伴随有建筑符号、型钢符号, 还有螺栓符号, 以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条基准线, 属于实线 , 另一条基准线, 则且化为虚线 , 它们的线型, 都是细线。
2、体现基准线的虚线, 能够被画在基准线实线的上侧部分, 也能够被画在基准线实线所示的下侧部分, 而基准线通常情况下应当与图样所具有的标题栏保持平行状态, 只是在特殊的条件之下才会与标题栏呈现出垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 要是焊缝处于接头的非箭头这一侧嗯, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、所谓箭头线, 其相对焊缝所处的位置, 一般来讲并无特殊的要求, 然而, 当标注单边形焊缝之际, 箭头线则必须指向那带有坡口一侧的工件, 是这样的。
6、相交或相切于基准线的, 是基本符号、补充符号与其重合的线段, 此线段, 要用粗实线表示。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, （尾部符号除外的情况下）补充符号同样是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之内, 要是焊缝的形式, 还有断面尺寸以及辅助要求全部都相同的时候, 能够仅仅挑选一处去标注焊缝的符号以及尺寸。并且还要加注“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 并且画在引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝情形之际, 可以把焊缝进行分类并编号, 将其标注于尾部符号以内, 分类编号运用A、B、C等, 在同一类焊缝当中能够挑选一处来标注代号。
9、应按图 1-38 方式标注熔透角焊缝的符号，熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。
10、将形中长度比较长的那种角焊缝, 像是焊接实腹钢梁时的翼缘焊缝, 能够不采用引出线来进行标注, 而是直接在角焊缝的旁边去标注焊缝尺寸数值K。
11、若于连接长度范围之中, 仅仅只是局部的区段存在焊缝的情况下, 依照图1-40进行标注, K是角焊缝焊脚尺寸。
12、若焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的这个时候, 于焊缝的位置添加中实线以此来表示能够看见的焊缝, 又或者添加栅线用来表示无法看见的焊缝。
13、相互进行焊接的两个焊件, 在其为单面焊且带有双边不对称坡口焊缝的情形下, 引出线的箭头会指向较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周围, 它用圆圈来表示, 画在引出线的转折之处, 并且要标注其焊角尺寸K。
15、当存在三个或者超过三个的焊件彼此进行焊接时, 其焊缝不可当作双面焊缝来标注, 焊缝符号以及尺寸需要分开进行标注。
16、对于在施工现场开展焊接工作的焊件而言, 其焊缝是得标注“现场焊缝”符号的。这个现场焊缝符号呢, 又是那种涂黑的三角形旗号模样, 它是绘制在引出线的转折之处的。
17、互相进行焊接的两个焊件里头, 在仅有一个焊件带有坡口的情况下, 像单面V形这种, 引出线的箭头是朝着带坡口的那个焊件指向的。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
