011.基本坡口符号详解
焊接领域里的基础元素当中, 有个坡口符号，它起着相当关键的作用。它不但标明了焊缝的位置与形状, 还是焊接工艺里重要的参考依据。深入去了解坡口符号的内涵以及意义之后, 我们就能更精准地掌握焊接操作的要点, 进而保证焊接质量。
022.焊接图纸符号标注图解示例
在焊接结构图样里头, 焊接方法的标注有着至关重要的地位。国家标准 -85 规定了焊接方法的阿拉伯数字代号, 这些代号得标注在指引线的尾部。常用的焊接方法代号像表 3 – 9 所展示的那样。对于组合焊接方法, 代号之间能够用“/”来进行分隔, 左侧代表正面（或者盖面）的焊接, 右侧表示背面（或者打底）的焊接。比如说, V 形焊缝有可能先采用钨极氢弧焊进行打底, 接着用手工电弧焊进行盖面, 它的标注方式是 141/111。
另外, 焊缝符号以及焊接方法代号的具体标注形式同样关键, 图3 – 21呈现出一个V形坡口对接焊缝的示例, 其中背面施行封底焊, 正面焊缝呈现表面齐平的状态, 对于此种焊缝, 打底焊选用的是手工钨极氮弧焊, 然而盖面焊以及封底焊采用的是手工电弧焊。
033.钢结构焊接符号的表示方法
钢结构焊接符号的绘制，是要遵循国家标准GB324一1988《焊缝代号》规定的。钢结构常用于建筑领域, 所以在标注的过程当中, 常常会把建筑符号、型钢符号、螺栓符号以及铆钉符号等结合起来使用。接下来, 我们会对钢结构焊缝符号的表示方法以及相关规定展开深入探讨。
焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条呈现为实线, 而另一条呈现为虚线, 并且这两条线都是细线类型。
虚的基准线, 能够绘制在实线上方, 也能够绘制在实线下方, 一般来讲，它应该和图样是的那标题栏, 保持平行, 然而, 在特殊的情况之下, 它可以和标题栏垂直。
如果焊缝处于接头那箭头所指的一侧时, 基本符号得标注在基准线的实线那一侧；要是焊缝在非箭头所指的那一侧, 它就标注在虚线那一侧。
对于双面对称焊缝，基准线可省略虚线。
箭头线跟焊缝的位置并没有专门的特定规定, 不过呢, 当在标注单边形焊缝这一情况的时候, 箭头它应该是指向那一侧带有坡口的工件。
基本符号, 应该与基准线相交或者相切, 补充符号, 也应与基准线相交或者相切, 与基准线重合的线段, 要用粗实线来进行表示。

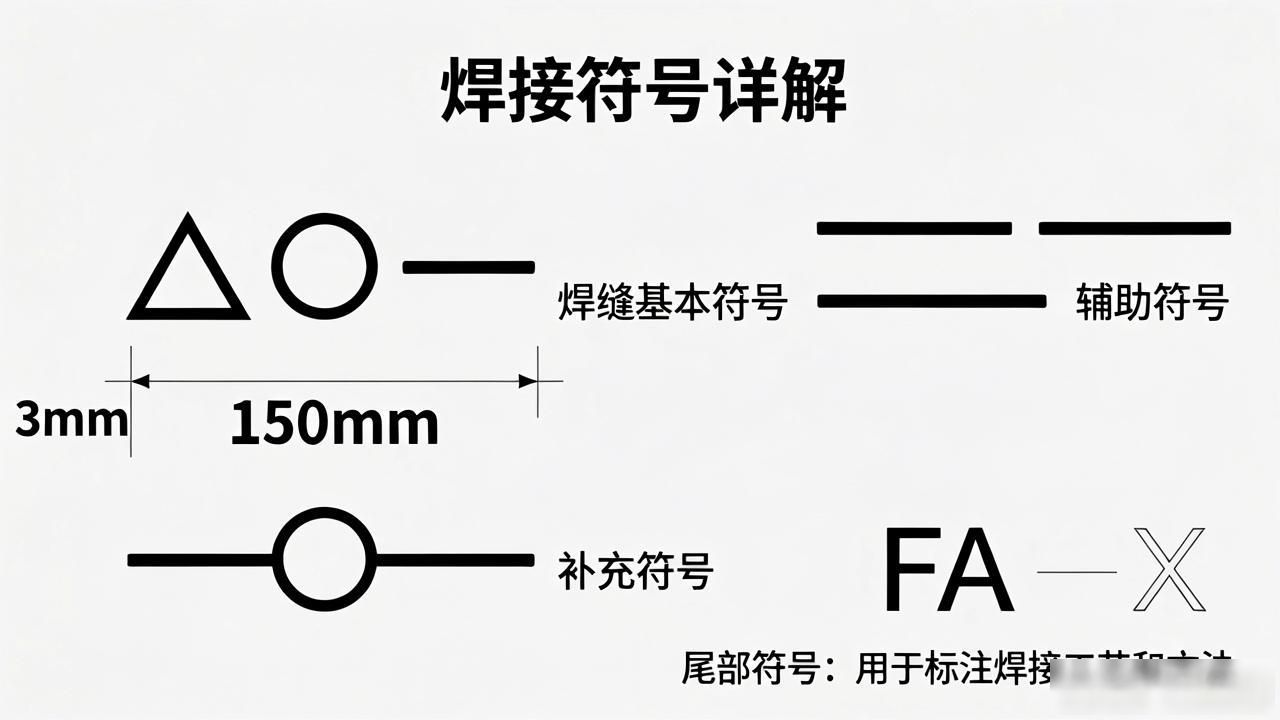

焊缝的基本符号, 是以粗实线绘制的。辅助符号, 同样是以粗实线绘制的。补充符号（尾部符号除外也是以粗实线绘制的）。尺寸数字, 通常是粗实线的。而尾部符号（是细实线的）, 主要用于标注焊接工艺和方法。

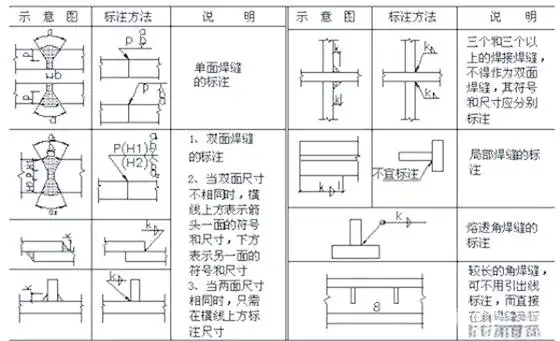

在相同图形里, 当焊缝形式相同, 断面尺寸相同, 辅助要求也相同时, 只需于一处标注焊缝符号及尺寸, 且附加“相同焊缝的符号”, 此符号是 3/4 圆弧, 绘制于引出线的转折处。若图形中有数种相同焊缝, 可对它们分类编号并标注在尾部符号内, 编号采用 A、B、C 等形式, 在同一类焊缝中一样能够选择一处进行标注。
用以标注熔透角焊缝的符号, 要按照图1-38所展示的那样去进行标注, 这个符号呈现出来是一个涂黑的圆圈样子, 它需要绘制在引出线的转折所在位置。
就形里相对长得角焊缝而言, 像焊接实腹钢梁的翼缘处焊缝那般, 可不借助引出线去完成标注呵, 而是径直在角焊缝旁边给出焊缝尺寸的值是K咯。
当在连接长度范围之内, 仅仅只是局部的区段存在着焊缝的时候, 就应当依照图1-40所展示的那样来进行标注, 其中, K它表示的是角焊缝的焊脚尺寸。
要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的这个时候, 还需要依据实际的情形, 在焊缝的地方添加中实线或者栅线, 以此来清晰地表明可见或者不可见的焊缝。
面对单面焊带有双边不对称坡口焊缝这种状况时, 所涉及的引出线的箭头, 应当指向坡口较大尺寸的焊件。
围焊缝符号, 用于环绕那工作件的周围, 它是用圆圈来表示的, 并且要画在引出线的转折之处, 与此同时, 还得标注其焊角尺寸K。
当存在三个及三个以上焊件彼此相互焊接之际, 其焊缝不可依照双面焊缝予以标注, 而是要分别进行焊缝符号以及尺寸的标注。

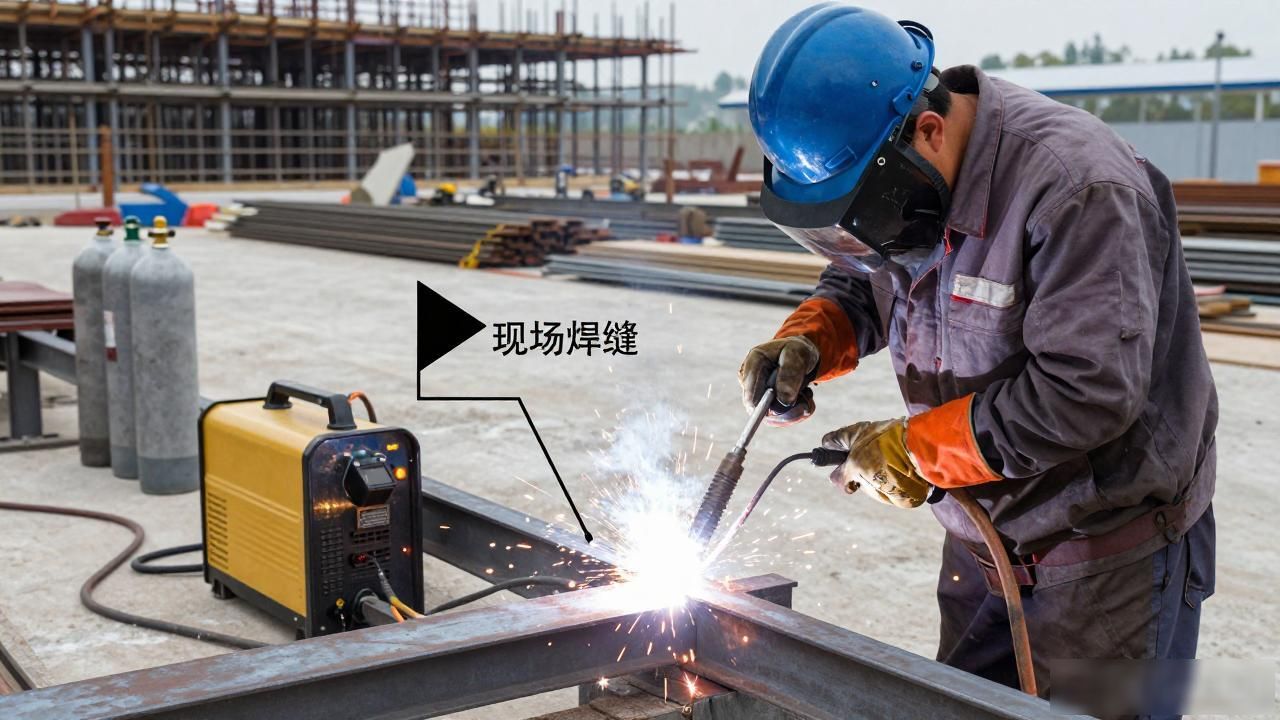

在施工现场开展的焊接工作, 其焊接的缝要特意标注“现场焊缝”这个符号, 此符号是涂黑的三角形旗号模样, 该涂黑的三角形旗号应绘制在引出线的转折之处。
在彼此相互焊接的两个焊件里头, 要是仅有一个焊件带有坡口, 比如说单面V形坡口这种情况, 那么引出线的箭头应当指向那个带有坡口的焊件。
044.欧美焊接符号示例
于欧美地域范围之内, 焊接符号的标注形式存在着其别具一格之处。紧接着此番情形之后, 我们会针对您去呈现出一些常见的欧美类焊接符号的实例状况, 以此助力您能够更加良好地去理解以及应用这些符号情况。
