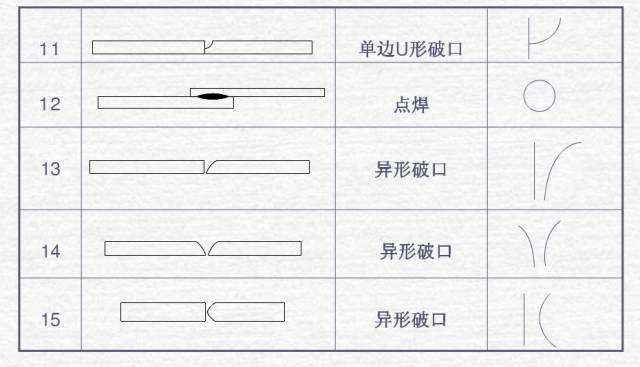

基本坡口符号
坡口符号
焊接图纸符号标注图解示例

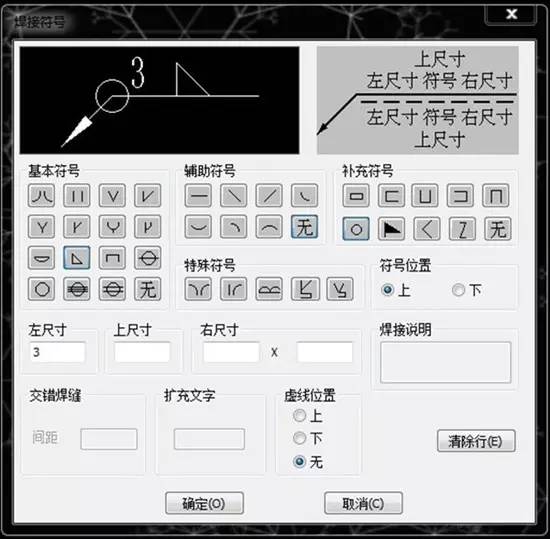

焊接符号标注实例及方法

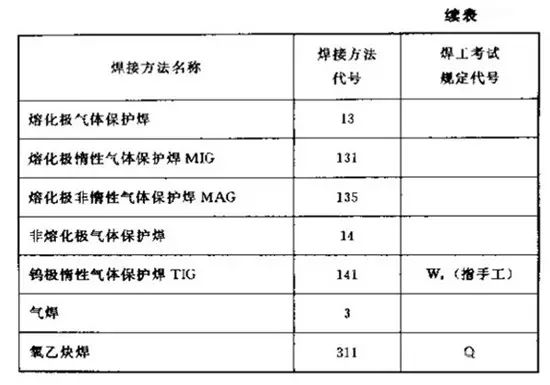

于焊接结构图样里, 焊接方法能够依照国家标准 -85 的规定借助阿拉伯效字予以表示, 将其标注于指引线的尾部。常用焊接方法代号如表格 3-9 所呈现的那样。要是属于组合焊接方法, 能够用“/”进行分开, 左边部分表示正面（或者盖面）的焊接方法, 右边部分表示背面（或者打底）焊接方法。举例来说V 形焊缝起初采用钨极氢弧焊打底, 随后运用手工电弧焊盖面, 那么就表示成 141/111。

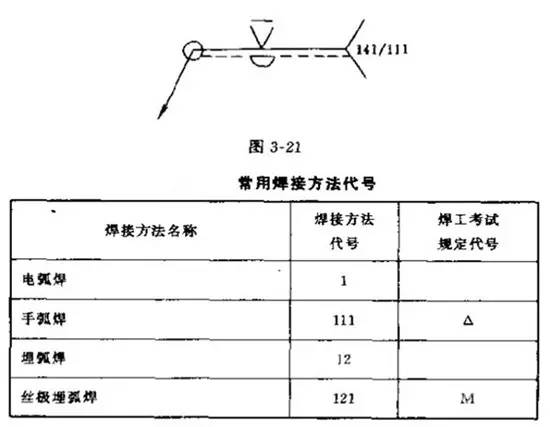

标注示例中有焊缝符号以及焊接方法代号, 其可见于图3-21。此图呈现的是V形坡口对接焊缝, 背面要进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》绘制的是钢结构焊接符号, 钢结构通常归属建筑学科, 属于建筑行业, 所以在钢结构焊接标号的标注当中常常伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

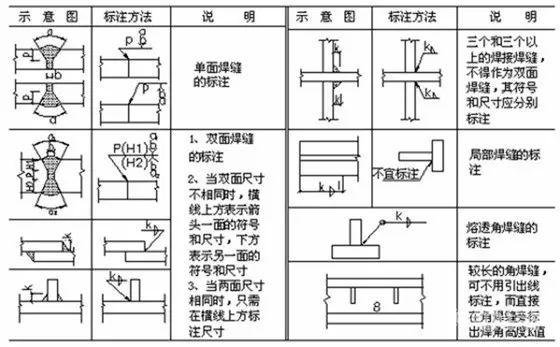

钢结构焊缝符号表示的方法及有关规定
1、引出线用于焊缝, 它是借助箭头以及两条基准线构成的, 其中存在一条是呈实线状态的, 还有另一条呈现为虚线形态的两者, 它们的线型全部都是属于细线条类型的。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在下侧, 基准线一般而言, 应当与图样的标题栏保持平行, 仅仅在特殊的条件之下, 才会与标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头侧面, 那么基本符号会被标注在基准线的虚线一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝的相对位置, 通常没什么特别要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要指向那带有坡口一侧的工件。
6、与基准线相交, 或者相切的基本符号、补充符号, 那些与基准线重合的线段, 是用粗实线来表示的。
7、焊缝的基本符号是粗实线, 辅助符号以及补充符号（尾部符号除外）同样都为粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 其主要是用来标注焊接工艺、方法等内容。
8、处于同一图形之上, 若焊缝形式、断面尺寸以及辅助要求都达成一致, 那么能够仅挑一处位置来标注焊缝的符号与尺寸。且要附加标注“相同焊缝的符号”, 相同焊缝符号呈现为 3/4 圆弧形状, 绘制于引出线的转折之处。
在同一个图形之上, 存在着数种相同的焊缝, 此时, 可以把焊缝划分成类别并进行编号, 将其标注在尾部符号的内部, 分类编号采用A、B、C等等, 在同一类的焊缝当中, 能够选择一处进行代号的标注。

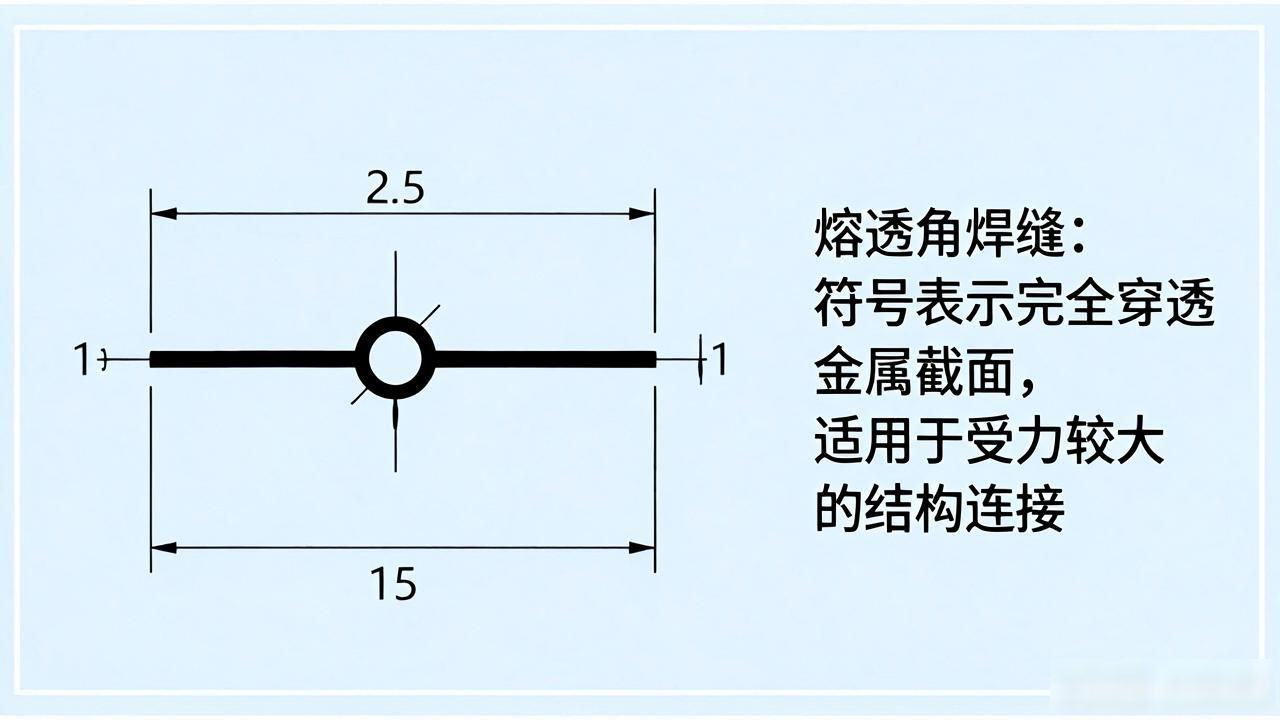

9、按图1-38方式标注的, 是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。
10、在某些情况下, 针对诸如焊接实腹钢梁的翼缘焊缝这类, 形状之中较长的角焊缝, 是可以不采用引出线进行标注操作的。而是能够直接于角焊缝靠边靠近的位置, 去标注焊缝尺寸的具体数值K。
11、当处于连接长度范围以内, 仅仅只是局部的区段存在焊缝的情况下, 要依据图 1-40 进行标注。其中, K 所代表的是角焊缝的焊脚尺寸。
12、当焊缝分布显示出不规则的状况时, 在对焊缝符号进行标注的期间, 于焊缝的位置添加中实线以此来表示能够看见的焊缝, 或者添加栅线用来表示无法看见的焊缝。
13、两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口焊缝时, 那个引出线箭头会指向具有较大坡口的焊件。
14、表示环绕工作件周围的围焊缝的符号, 是用圆圈来呈现的, 此圆圈画在引出线的转折之处, 并且要对其焊角尺寸K进行标注。
15、相互焊接的焊件数量若为三个或者超过三个, 那么其焊缝将不可以当作双面焊缝来进行标注, 焊缝符号以及尺寸需要各自分别去标注。

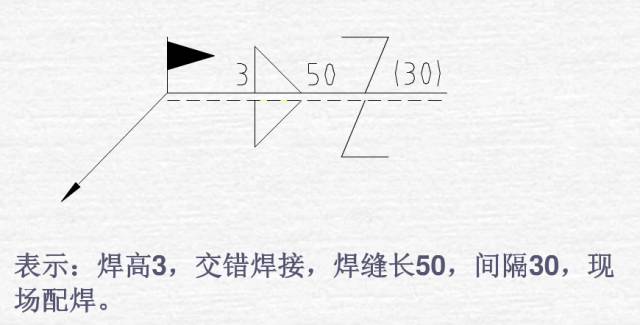

16、于施工现场开展焊接工作所形成的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 该符号绘制于引出线的转折之处。
17、有相互处于焊接关联状态的两个焊件于此, 当其中存在且仅存在一个焊件拥有坡口这一情况时(倘若呈现为单面V形此类样式), 那么引出线的箭头所指向的便是那个带有坡口的焊件。
举例

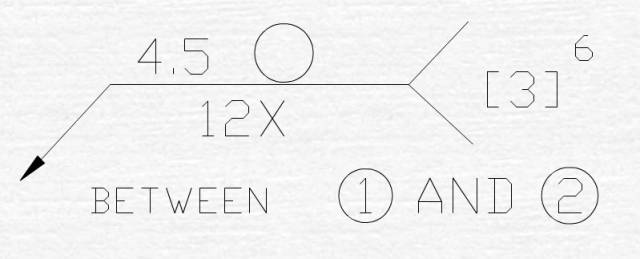

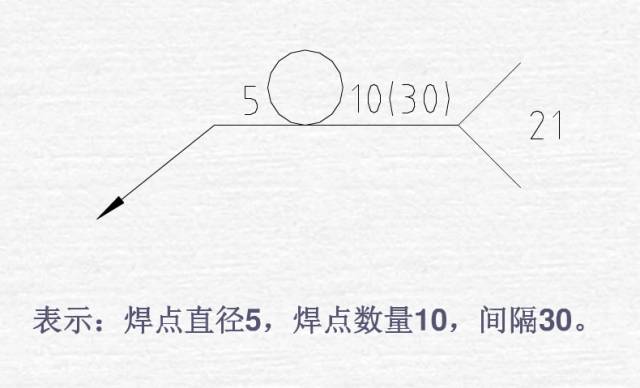

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个

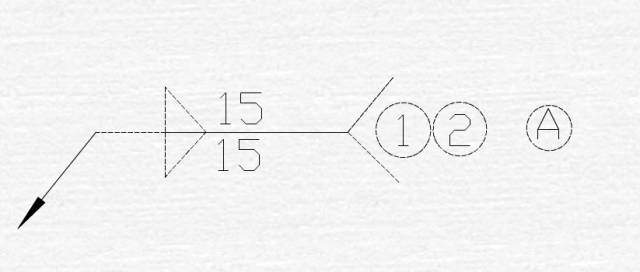

日本焊接符号举例
A——根据图示，表示关键或重要特性
